Как правильно подключить кондиционер к электросети

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

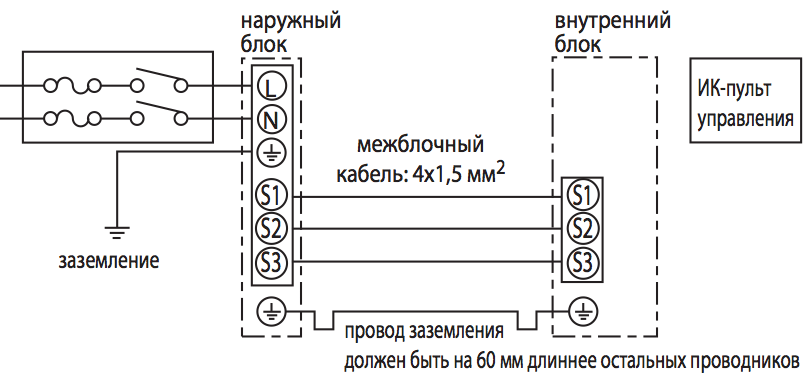

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

1. Мощность устройства не превышает пары киловатт.
2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Розетка для кондиционера

Сегодня поговорим о том, нужна ли розетка для кондиционера, и как он подключается к электросети.

Большинство бытовых кондиционеров составляют настенные сплит-системы, которые работают от электросети. Для того чтобы была возможность его «обесточить», необходимо осуществлять его подключение через розетку или автоматический выключатель. Если устройство неинверторного типа и холодопроизводительность его до 4 кВт («семерка», «девятка», «двенадцатый»), то его можно подключать в розетку. По сути можно подключать через нее и инверторные кондиционеры до 4 кВт, но при этом желательно соблюдать фазировку.

Подключение сплит-системы к розетке

Чаще всего, когда приобретается небольшой кондиционер для квартиры или дома с завершенным ремонтом, то используется розетка ближайшая к нему. В этом случае нет смысла удлинять и куда-то далеко вести провод.

Это выглядит так, что из внутреннего блока наращивается кабель до точки подключения (обычно где-то внизу), на него устанавливается вилка.

Иногда пользователи устанавливают розетку непосредственно вблизи внутреннего блока, что тоже выглядит не всегда хорошо.

Но если ведется ремонт в помещении, и вам нужно предусмотреть точку питания для кондиционера, то рекомендуем отказаться от всяких вилок-розеток, а провести отдельную линию из электрощита вне зависимости от мощности устройства. При этом установить на него отдельный автомат. В этом случае у вас не будет расположено лишних проводов и вилок на стенах, а питающий кабель будет надежно защищен. Для того чтобы определить место подводки кабеля для будущего кондиционера, лучше обратиться к мастерам или посмотреть рекомендации по подведению кабеля питания. Там же вы найдете габариты внутреннего блока, которые также пригодятся, если вы захотите всё же установить розетку вблизи блока.

Важно учитывать: если вы не знаете к какому блоку будет подключаться электропитание, то во время укладки «трассы»  необходимо оставить дополнительный кабель между блоками

Какие требования предъявляются к розетке для сплит-системы

• не следует к одной точке с кондиционером подключать другие энергоемкие устройства;
• желательно чтобы было заземление;
• провода для розетки должны соответствовать нагрузке, (надежнее медный провод);
• провода должны быть защищены автоматом.

Почему маломощные кондиционеры можно включать в розетку, а большие нельзя

Более мощные кондиционеры больше потребляют электроэнергии, а соответственно создают большую нагрузку на проводку. «Семерки», «девятки», «двенадцатые» потребляю от 0,5 до 1,4 кВт электроэнергии.

Такую нагрузку выдержит даже старая советская проводка. А вот устройства «восемнадцатые» и мощнее требуют больше «киловатт». В таком случае для них необходимо обеспечить более надежное подключение через щитовую.

Жара в зените! Выбираем кабель для кондиционера

Прежде чем сделать выбор, какой именно кондиционер вам нужен, необходимо четко представить, насколько велико помещение, в котором он будет установлен, какой величины в нем может быть температура, сколько человек обычно находится, имеется ли оборудование, нагревающееся при работе. Весьма непростым вопросом является также монтаж кондиционера и необходимые для этого расходные материалы.

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности

Правила установки кондиционера

Для бытовых помещений наиболее часто применяются седьмой и девятый типоразмеры кондиционеров. Необходимыми материалами для их установки являются:

• медные трубы;
• термоизолятор;
• кабель для кондиционера;
• крепеж.

Не нужно экономить на расходных материалах. Дешевые трубки могут иметь микротрещины, через которые произойдет быстрое вытекание фреона; некачественный термоизолятор приведет к повышению теплопередачи и, соответственно, снижению мощности сплит-системы; о некачественном крепеже и говорить не приходится. Но самый ответственным моментом при подготовке кондиционера к установке является выбор и прокладка кабеля, который соединяет микропроцессорный блок с датчиками и обеспечивает подводку питания. Кабель нужно выбирать с учетом всех требований надежности и электробезопасности.

Выбор и прокладка кабеля

Главная характеристика, определяющая выбор электротехнического оборудования при установке кондиционера, — это мощность , которая определяет выбор защитного автомата и силового кабеля. Номинал автоматического выключателя (АВ) выбирается исходя из расчетной мощности (указывается в тех.паспорте или на шильдике устройства) мощности. Мощность необходимо разделить на напряжение сети (0,22 кВ) и полученное значение округлить до большего значения, например, для кондиционера мощностью 1 кВт необходимо использовать АВ на 6А. Тип АВ выбирается исходя из значения кратности пускового тока, который так же может указываться в тех.паспорте или на шильдике устройства, и составляет чаще всего от 3 до 5 значений номинального тока. Поэтому для кондиционера рекомендуется использовать АВ тип С. Для выбора типа силового кабеля нужно определить величину длительно допустимого тока, которая равна мощности кондиционера, деленной на напряжение в сети (220 В), с запасом в 20–30 %.

Сила тока определяет, какое сечение должен иметь кабель для кондиционера . Если мощность кондиционера менее 3 кВт, то достаточным будет применить для подключения кабеля с сечением жил 1,5 мм2, для кондиционера мощностью от 3 до 5 кВт — 2,5 мм2, а для больших сплит-систем мощностью до 8 кВт необходим кабель с сечением жил не менее 4 мм2. Кроме того, при выборе кабеля нужно помнить о защитном заземлении кондиционера, поэтому необходимо выбирать трехжильный кабель (1-я жила — фаза, 2-я — ноль, 3-я — защитное заземление).

Наиболее надежными и долговечными в работе являются кабели марки ВВГ. В соответствии с рассчитанной силой тока для монтажа кондиционера используют кабели ВВГ 3х1,5, ВВГ 3х2,5 или ВВГ 3х4.

Данный кабель для кондиционера не распространяет горения при одиночной прокладке и соответствует требованиям указанным в ТУ 16-705.499-2010 (ГОСТ 31996-2012). Срок службы — не менее тридцати лет.

Способ прокладки кабеля должен обеспечивать не только безопасность, но и привлекательный вид и комфорт в помещении, в котором будет установлен кондиционер. Наиболее эстетично выглядят коммуникации, скрытые в стене, для которых лучше всего подходит плоский кабель ВВГ-П , при этом нужно учитывать, что штробление стен лучше всего совмещать с ремонтом помещения, к тому же для некоторых типов стен такой процесс может быть трудоемким, а для несущих панельных стен — недопустимым.

Хорошим решением будет прокладка кабеля в декоративном пластиковом коробе или кабельном канале. В случае обшивки стен гипсокартоном можно разместить все коммуникации в гофротрубе. Для обеспечения пожарной безопасности при таком размещении лучше выбрать кабель ВВГнг.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм 2 .

Суть подключения в общих чертах заключается в следующем:

• снять переднюю панель и защитную крышку блока;
• протянуть кабель и расположить его сбоку от модуля;
• зачистить концы проводов, вставить в клеммы и затянуть шурупами;
• зафиксировать кабель на выходе из блока;
• закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Подключение кондиционера своими руками

Последовательность действий такая:

Подключение кондиционера своими руками

• На щитке устанавливается отдельный автомат для кондиционера
• К выходной клемме автомата подсоединяем фазный провод кабеля (черный или коричневый)
• К нулевой шине электрощита крепится синий провод кабеля
• Желтый или зеленый провод кабеля устанавливается на заземление

Распределение проводов электропитания на внутреннем блоке кондиционера

• На внутреннем блоке кондиционера чёрный провод подсоединяется к клемме L
• Синий провод – к клемме N
• Желтый или зеленый провод подсоединяется к клемме массы
• Соединение наружного и внутреннего блока кондиционера осуществляют проводами того же сечения, что и соединение автомата электрощитка с внутренним блоком
• Провода, соединяющие блоки кондиционера, следует поместить в гофрированную трубку

В целом, установка и подключение кондиционеров – единая операция, и если вы подрядили осуществить установку кондиционера специалистов сервисного центра, то в оплату их услуг, как правило, входит и подключение купленного устройства к электросети.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

• внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
• осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
• протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
• проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

• распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
• розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
• прокладка провода идет только по горизонтали и по вертикали;
• при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

• между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
• прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
• от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

• категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
• не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

• особенностей дизайна комнаты;
• где располагаются мебель и бытовая техника;
• толщины сечения электрической проводки;
• мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см;
расстояние от потолка до точки подключения составляет 30 см;
при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см;
при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см

Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его;
точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника;
если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

• от потолочного перекрытия – от 15 см;
• от поверхности пола – от 90 см;
• расстояние от откоса окна – 10 см;
• удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

• идеальное расстояние от потолка — 15–30 см;
• при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
• если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Демонтаж старой раковины

Первым шагом при демонтаже старой раковины является перекрытие воды. После этого, открутив гайку, можно ослабить крепление у смесителя.

Отвинчивая краны, нужно следить за тем, чтобы остатки воды не проходили через вентиль.

Очередным этапом отсоединяют трубы, снимают ее. Части сливной системы разбирают по следующим шагам:

• Внизу рукомойника надо открутить гайку.
• Стакан сифона разъединяют со сливом, из него выливается вода и грязь. Под разбираемую систему устанавливают ведро, чтобы имеющаяся там вода не выливалась на пол.
• Если сифон удаляют для замены, отверстие канализации закрывают пробкой из любого материала, чтобы запах не выходил наружу.

Чашу умывальника, не опирающуюся на пол, нужно держать руками, чтобы она не упала.

Итак, раковина снимается с опор, которыми могут быть кронштейны, тумбочки и прочие конструкции.

При демонтаже раковины важно следить, чтобы чаша не упала на пол

Требования

Электрическая кондиционера, предназначенного для бытового использования, имеет существенные отличия от порядка монтажа приборов промышленного и полупромышленного назначения. Подключение последних производится к трехфазной сети. Бытовые работают от однофазной.

Подключение кондиционера к электросети выполняют двумя основными способами:

• Путем прямого подключения к системе электроснабжения через розетку;
• Посредством прокладки выделенной линии к электрическому щитку.

Для бытовых кондиционеров последний способ практически не используется. Они обычно подключаются через розетку. Перед этим выполняется ряд подготовительных работ с соблюдением Правил устройства установок и ряда иных нормативных документов. Чтобы не допустить ошибок, стоит разобраться,как подключить кондиционер к электросети выбранным способом, чтобы оборудование прослужило достаточно долго.

Межблочный и силовой кабель для кондиционеров и сплит систем – обзор марок

Немаловажным аспектом при выборе кабеля является материал его жил. Для подключения бытового оборудования на текущий момент не используется кабель с алюминиевыми жилами, а применяют только медный кабель

Это важное требование описано в том же пункте 7.1.34 и гласит, что «…в зданиях следует применять кабели и провода с медными жилами»

Особое требование устанавливается и к изоляции жил кабеля, которая должна выдерживать воздействие ультрафиолетового излучения, быть долговечной и негорючей.

Исходя из вышеперечисленных требований, для подключения систем кондиционирования к сети, а также коммутации внутреннего и внешнего блоков применяют следующие изделия: отечественные марки ВВГ, ВВГнг-LS, NYM, ПВС и импортные аналоги H05VV-F, H07RN-F.

Так как ВВГнг-LS и NYM являются самыми распространенными кабельными изделиями для устройства электрической проводки в жилых помещениях, то их наиболее часто применяют при подключении кондиционера. Рассмотрим их подробнее.

Кабель ВВГнг-LS

ВВГнг-LS – медный электрический кабель в поливинилхлоридной изоляции, который является негорючим и не выделяет при тлении вредных и опасных веществ в атмосферу. Форма кабеля может быть как круглой, так и плоской. Применяется в сетях с напряжением 220В и частотой 50 Гц для организации электрической проводки и подключения оборудования и электроприборов в помещениях жилых и производственных зданий. Изделие отечественного производства, поэтому широко распространено на рынке в нашей стране.

Кабель NYM

NYM — электрокабель с медными жилами в ПВХ изоляции, не поддерживающей горение. Пространство между жилами заполнено резиновой смесью для придания кабелю круглой формы и улучшению характеристик по горючести. Данное кабельное изделие производится в России по немецким стандартам (поэтому маркировка имеет иностранные обозначения) или импортируется с западных стран. Предназначен для неподвижного подключения бытового оборудования, а также для открытой или скрытой прокладки электрических бытовых сетей.

Отдельно хотелось бы сказать про кабель ПВС, который иногда используют для подключения кондиционеров и другого инженерного оборудования. Применять ПВС для таких подключений запрещено, так как данный тип кабеля не используется для стационарной прокладки (особенно скрытой), так как имеет горючую изоляцию, плохо выдерживает температурные перепады и воздействие ультрафиолета и, следовательно, менее долговечен.

Мобильный кондиционер без воздуховода?

Некоторые производители климатического оборудования, активно рекламируют подобные системы вообще без каких-либо воздуховодов.

Работают ли они на самом деле? С одной стороны кажется, что это идеальный вариант – ни трубы, ни шума, пользуйтесь и наслаждайтесь прохладой.

Но все это чистейшей воды обман и развод. Внутри этих устройств, вода испаряется через пористый фильтр, который в свою очередь обдувается потоком воздуха.

При таком испарении, тепло действительно уходит, но в таких мизерных количествах, что такой же эффект можно почувствовать от обычного вентилятора или увлажнителя воздуха.

А еще он здорово повышает влажность, даже если вы об этом его и не просили.

Так стоит ли переплачивать? Большинство решает что нет. Поэтому и выбирают мобильный вариант другого исполнения.

Чего делать не стоит

Подчеркнем, какие существуют базовые требования при установке прибора для кондиционирования воздуха в помещении:

• не размещайте устройство рядом с большой мебелью – она будет препятствовать правильному движению воздушных потоков
• негативное решение – местонахождение кондиционера связано с плоскостью локализации большого количества людей
• холодный воздух не должен быть направлен непосредственно на человека – это будет провоцировать возникновение простудных заболеваний

• не стоит устанавливать прибор над постоянно работающими тепловыми приборами – он будет работать «на износ», что негативно повлияет на длительность срока его эксплуатации
• в местах с высокочастотными работающими устройствами прибор монтировать тоже нельзя – могут сбиться команды и настройки процессора, отвечающего за работу охлаждающей системы
• не монтируйте прибор на участках с затрудненной циркуляционной системой воздухообмена, в ином случае не будет поддерживаться необходимая температура воздуха в помещении: оттолкнувшись от искусственного препятствия, воздух вернется в кондиционер, автоматика которого решит, что необходимые термические условия достигнуты, и попросту отключит прибор
• внутренний блок климатического прибора должен устанавливаться максимально ровно, чтобы конденсат стекал через трубку на улицу, а не капал на пол квартиры
• если над внешней конструкцией имеется навес, стоит убедиться, что он – не помеха для вывода отработанного воздуха из системы

В целом, существует три базовых схемы введении кондиционера в электросеть. Какую из них выбрать – решать следует ситуативно, исходя из бытовых условий конкретного помещения.

Учитывайте, что самостоятельный монтаж устройства и его подключение к питанию может негативно повлиять на функционирование всей системы. Иногда лучше потратить небольшую сумму и пригласить специалиста, по меньшей мере, для того, чтобы проконсультироваться с ним по поводу установочного процесса.

Руководствуясь приведенными в статье рекомендациями, можно осуществить грамотный монтаж системы климатического контроля в жилом помещении, правильно подключить ее у электрической сети, а также продлить срок ее службы на долгие годы.

Требования, которых необходимо придерживаться

Дополнительными требованиями к процедуре являются таковые:

• заземление имеющегося в наличии электрощитка
• линия питания обязательно оснащается автоматом с целью блокировки перегруза
• подключаемая проводка должна быть изготовлена только из меди, иметь диаметр 3х2,5 мм

Ниже в качестве примера будет разобрано, как подключить кондиционер к трехфазной сети электроснабжения в домашних условиях.

В самом начале следует в щитке установить специально приобретенный для этой цели автомат. К его выходной клемме следует подвести черный либо же коричневый провод. Ответвление синего цвета присоединяем к 0 шине электрораспределителя. Желтый провод подводится к заземляющему элементу системы (если таковой имеется в наличии).

Самостоятельно подключить кондиционер к электросети можно путем подсоединения трехцветных проводов его внутреннего блока к соответствующим клеммам.

Для внешнего устройства схема подсоединения идентична той, что содержится в инструкции, прилагающейся к устройству. Выходной автомат в щитке должен выдерживать нагрузку не менее 20 А.

Гофрированная спецтрубка – вот то, что понадобится для грамотного монтажа проводки.
