Как правильно подключить реле напряжения и УЗО: схема

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.

Настройки

Реле имеет три кнопки для регулировки и настроек:

• верхняя для выставления максимального порога срабатывания
• нижняя для выставления минимального порога срабатывания
• средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения  Zubr у вас свет в квартире появится через несколько секунд после всех.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

• Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
• Шаг регулировки напряжений срабатывания – 1 Вольт
• Шаг регулировки времени повторного срабатывания – 3 секунды
• Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
• По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
• Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

По какой цене купить реле напряжения 220 В для дома – обзор цен

Реле напряжения 220 В для дома можно купить в магазинах и торговых сетях, специализирующихся на продажах электротехнического оборудования, а также в сети Интернет, где также представлен достаточно широкий выбор подобных изделий. Цены на рассмотренные в настоящей статье реле напряжения 220 В для дома приведены в следующей таблице, по состоянию на II квартал 2018 года, при реализации их через интернет-ресурсы.

Разнообразие предложений на рынке электротехнических изделий позволяет выбрать модель в соответствии с техническими требованиями, предъявляемыми к данным приборам в разных ценовых диапазонах.

Реле напряжения РН-111 и разновидности РН-113, РН-111М

Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).

И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.

Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза.
Световое индикаторное табло имеется только у марок с буквой М и РН-113.

Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Электрическая схема подключения

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Как работает УЗО

УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:

1. Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
2. Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.

Принцип действия УЗО

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.

УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.

Что лучше: реле или стабилизатор

Стабилизатор напряжения WESTER STW1000NP

Некоторые пользователи вместо реле контроля применяют в доме типовой стабилизатор напряжения. В ряде случаев такое решение считается оправданным. Однако отмечено несколько нюансов, учитываемых при выборе надежного способа защита электроприборов. Прежде всего, нужно иметь в виду, что они выполняют схожие функции и могут отключать нагрузку в аварийной ситуации. Но разница в их работе все же имеется и проявляется в следующем:

• стабилизаторы отличаются повышенным уровнем шумности и стоят значительно дороже,
• они более инерционны, особенно при отслеживании резких перепадов напряжения,
• в них не предусмотрена возможность регулировки установочных параметров,
• эти приборы занимают значительно больше места.

При уменьшении входного сигнала стабилизатор начинает потреблять больше тока, что объясняется необходимостью поддерживать на неизменном уровне напряжение на выходе.

Достаточно всего долей секунды для того, чтобы всплеск напряжения величиной 350–380 Вольт привел к выгоранию всей подключенной к розеткам бытовой техники. Большинство выпускаемых отечественной промышленностью образцов электронных стабилизаторов не способно реагировать на кратковременные пульсации. В характеристиках стационарных приборов предусматривается время реакции, не превышающее 1-2 секунд. Поэтому правильный подход к выбору устройства защиты является гарантией сохранности подключенного к нему оборудования.

Трёхфазные устройства

Реле контроля напряжения 3 фазное, часто называемое реле контроля фаз, используется в сетях 380В. Количество защитных функций трёхфазных устройств больше, чем у однофазных. Это и контроль наличия всех трёх фаз, и контроль уровня напряжения во всех фазах, и проверка правильной последовательности фаз, а также проверка уровня симметрии фаз относительно друг друга.

Обычное трёхфазное реле имеет три входных клеммы «L1», «L2» и «L3», к которым подключаются фазы A, B, C. Также есть выходные клеммы в виде блок-контактов.

Входные клеммы служат для измерения и контроля трёхфазного электрического питания, назначение выходных клемм – сигнализация или управление работой контактора.

Очень часто на производстве внутри вводных шкафов и щитов используются трёхфазные реле напряжения (контроля фаз), способные производить измерения и контроль электрических параметров одновременно в двух независимых друг от друга трёхфазных сетях. Обычно контролируется сеть основного питания и сеть резервного питания. Для управления силовыми контакторами используются выходные блок-контакты трёхфазного реле. Блокировочных контактов может быть несколько.

У трёхфазных реле напряжения, также как и у однофазных, можно производить регулировку значений минимального и максимального напряжения. А вот что касается регулировки по времени, то можно задавать не только время возврата, но и время срабатывания в аварийных ситуациях.

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

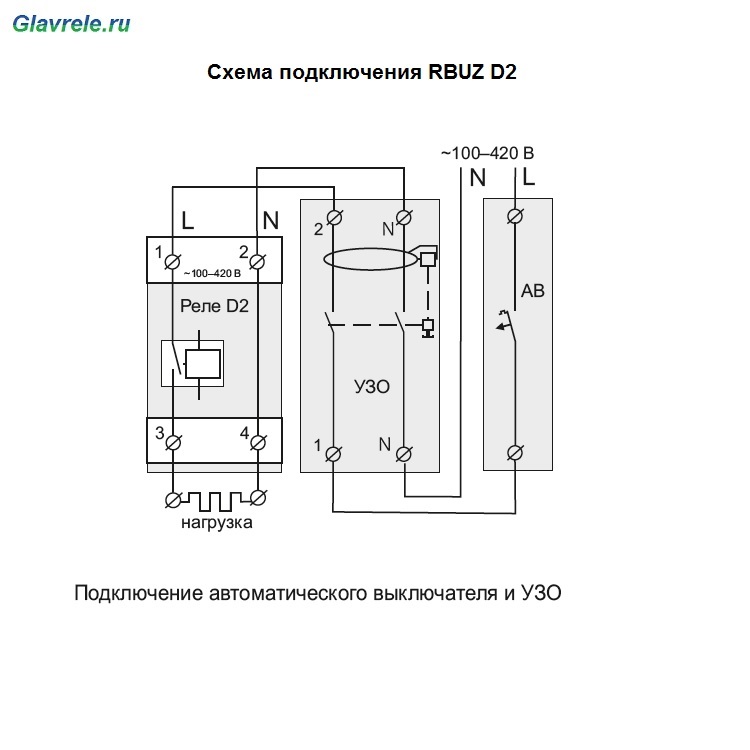

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Назначение контактора и его работа вместе с РКН

Конструкция контактора представляет собой блок контактов, соединяющих или разъединяющих цепь. Его использование уместно для коммутации потребителя большой мощности. То есть вся нагрузка будет проходить через элементы контактора, а не через контакты реле. Для такой схемы можно купить менее дорогое реле, рассчитанное на малый номинальный ток. Главное, его должно хватить для срабатывания контактора. А вот модель самого контактора необходимо подобрать по мощности соответствующей нагрузке потребителя, плюс те же 20% запаса.

Применение контактора часто обусловлено экономической точкой зрения. Намного дешевле купить слабое реле с контактором, чем дорогостоящую модель РКН, рассчитанную на высокие параметры коммутируемой нагрузки.

Для наглядности давайте рассмотрим еще одну схему подключения РКН с модульным контактором.

Минусом такой схемы является снижение скорости защиты, что обусловлено принципом ее работы. Требуется определенное время для срабатывания самого реле, контакты которого отключают подачу напряжения на контактор. После этого необходимо еще время, чтобы обесточенный контактор отключился. Только когда последний из приборов разомкнет свои контакты, опасное напряжение перестанет поступать к потребителю.

Вот все нюансы устройства и работы РКН. Устанавливать его в своей квартире или нет, решать самому хозяину. Но, как показывает практика, затраты на монтаж реле намного меньше, чем обходится ремонт бытовой техники.

Общее устройство реле напряжения

Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус.

Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.

Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.

Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники. Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.

Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Выводы и полезное видео по теме

Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:

Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:

Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.

Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.

Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.
