Установка сильфонных компенсаторов на трубопроводах

Разновидности компенсаторов

Конструктивное решение компенсатора определяет назначение изделия и его смещение при работе. Выпускают устройства без тепловой и гидроизоляции либо предварительная защита предусматривается на корпусе в зависимости от вида теплотрассы (воздушная или подземная).

Производитель изготавливает типы расширительных вставок:

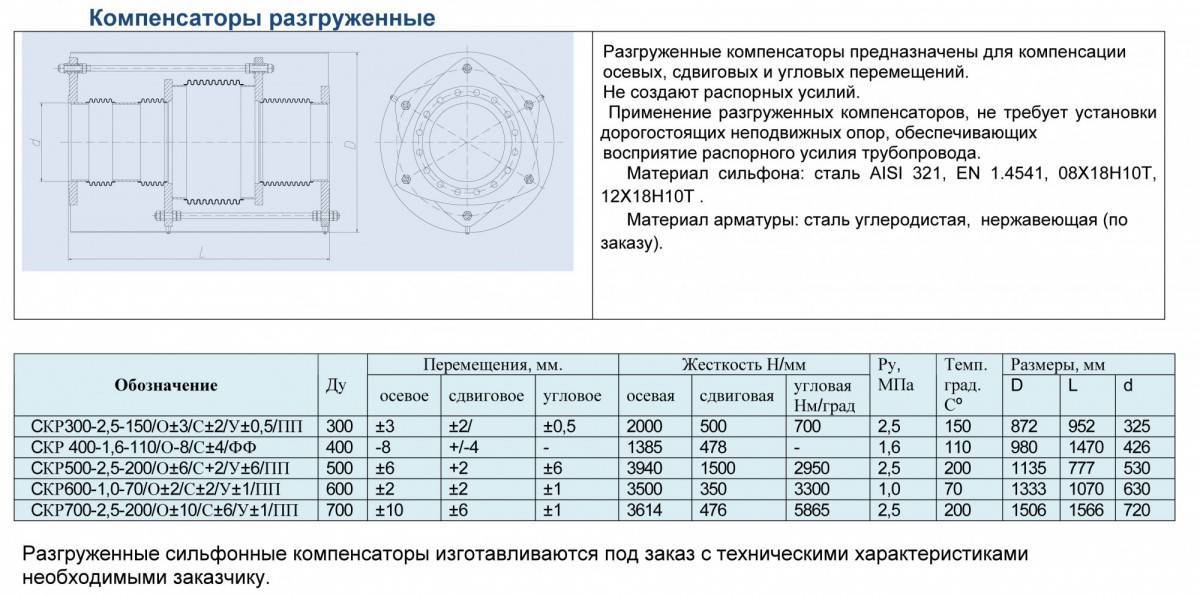

Разгруженные компенсаторы применяют в теплотрассе для предупреждения распорной нагрузки, сейсмические виды используются в районах предполагаемых землетрясений. Устройства внешнего давления ставят в магистралях, когда в окружающей среде присутствует высокий напор жидкости или газа или ощущается его недостаток.

Конструкции отличаются длиной и диаметром, числом сильфонов и видом стали, размером и маркой металла патрубков. Изделия работают на поворот, растяжение, сгиб, сжатие, выпускаются с соединительными фланцами или без них.

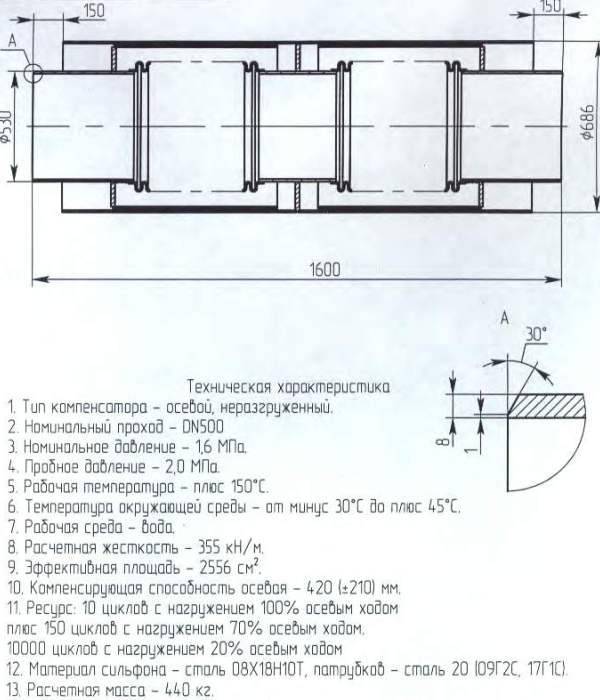

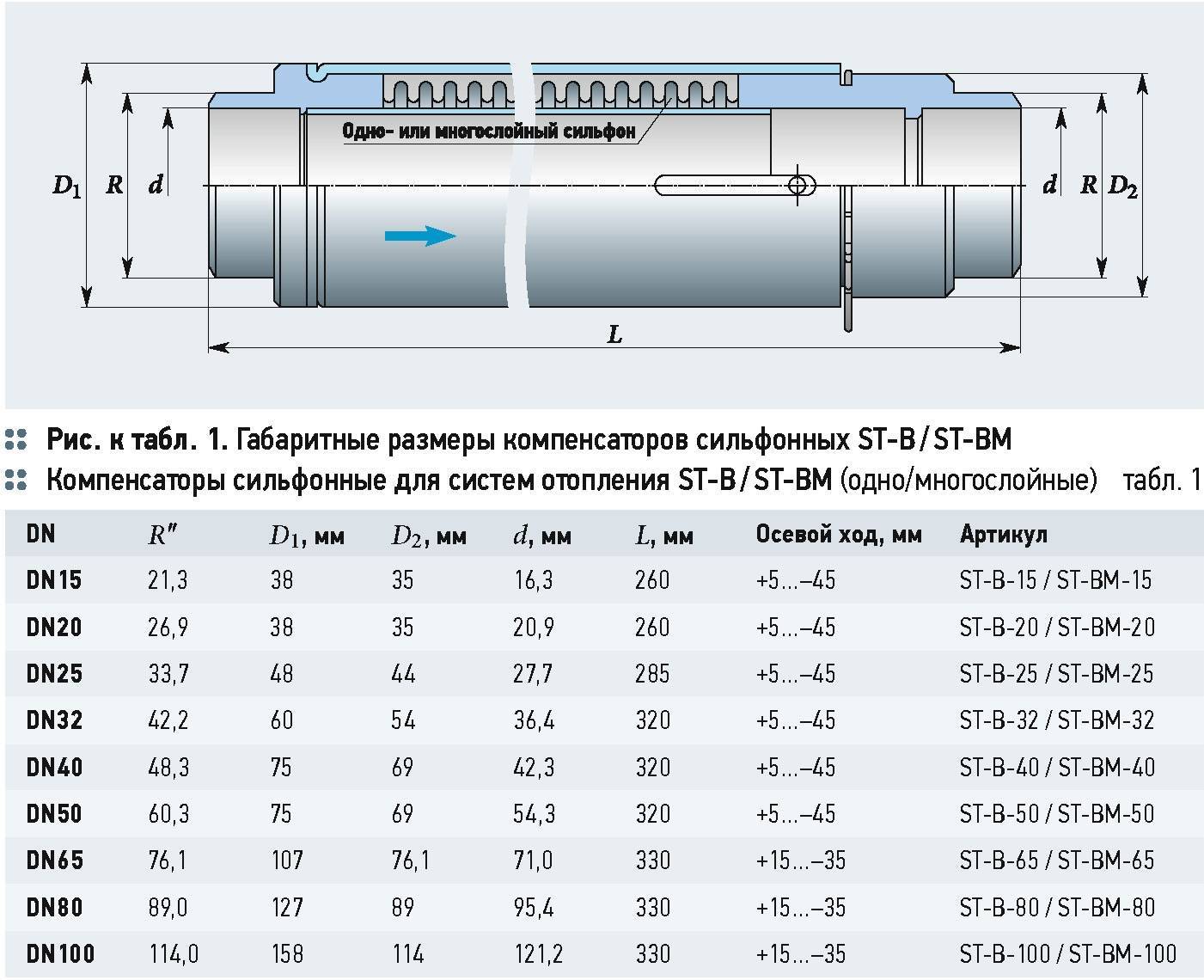

Осевой

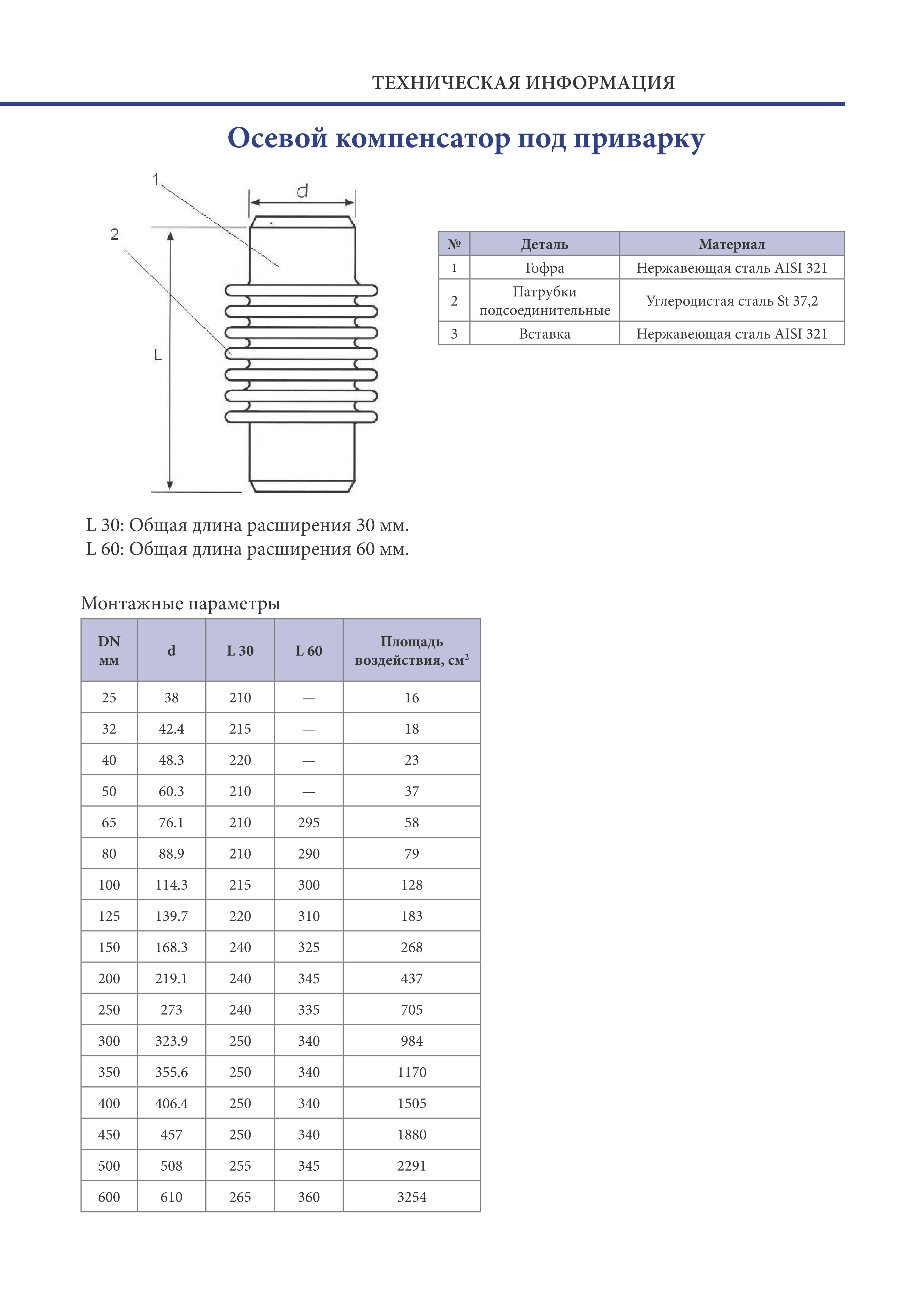

КСО компенсаторы для трубопроводов уменьшают осевой сдвиг трубопровода, снижают вибрацию и предупреждают разрушение от расширения при нагревании. Эффективность работы зависит от числа сильфонов и колец. Отличие от других типов заключается в резьбовом соединении с патрубками магистрали.

Осевые компенсаторы отличаются характеристиками:

• проходной размер 15 – 100 мм;
• выдерживает напор 16 бар;
• размер по длине – 260 мм;
• допускает перемещение по оси на сжатие до 30 мм, на расширение – 20 мм;
• параметр осевой жесткости – 30 – 89 кг/мм.

Фланцевый

Сильфон этого вида выполняется из резины или каучука, для фланцев сырьем служит жаропрочный металл, а корд делается из прочной ткани. Монтаж фланцевым методом значительно упрощает установку изделий. Компенсаторы используются в химически активной среде, применяются в теплоснабжении и кондиционировании, ставятся при реконструкции и ремонте котельного оборудования.

Фланцевые конструкции снижают вибрацию, уменьшают температурные сдвиги по длине, компенсируют отхождение от центральной оси трубопровода.

• условный диаметр – 32 – 800 мм;
• выдерживают температуру энергоносителя -10 – +135°С;
• работают с напором 16 Бар.

Угловой

КСП (поворотный) ставится в случае ограниченности места, когда есть возможность компенсировать только сдвиг по оси и оборот контура без перемены в плоскости. Содержит в составе сильфон, направляющий элемент и крепеж. Устройство предусматривает сдвиг трубы по выбранному углу, для этого стоят шарнирные или карданные ограничители.

Характеристики поворотных (угловых) компенсаторов:

• проходной условный диаметр – 15 – 1600 мм;
• максимальный напор – 1,6 – 4 МПа;
• перемещение по оси – 24 – 200 мм;
• экран и защитный короб из стали;
• материал сильфона – нержавейка;
• выпускается с одной или двумя секциями;
• работает с энергоносителем, нагретым до +85 – +150°С.

Карданный

Сильфонные компенсаторы трубопроводов уравновешивают передвижение контура в разных плоскостях, благодаря шарнирным элементам, изгибаются в направлении центральной оси. Смещение магистрали возмещается по осям X, Y, Z и в плане поворота из-за усадок, вибрации. Гибкая конструкция предусматривает деформацию в жестких контурах.

• проектируются, рассчитываются и производятся в соответствии со стандартом EJMA;
• содержат в строении 2 сильфона с шарнирами карданного типа;
• смещаются вбок на расстояние, кратное 100 мм (100, 200, 300, 400), другие размеры сдвигов заказываются отдельно;
• проходной условный диаметр – 25 – 1000 мм;
• работает с температурами энергоносителя -190 – +850°С.

Сильфон делается из нержавейки, соединители, патрубки из хромированной стали. Ставится в проектное положение сваркой или с помощью поворотного фланца. Используется в системе любых трубопроводов.

Сдвиговый

КССО компенсаторы уравновешивают сдвиг из-за продольного сжатия или удлинения контура под действием температуры, устраняют последствия несоосности. В конструкции есть гофрированная капсула, направляющая деталь и элементы крепежа. С помощью направляющих шпилек координируется продольное смещение.

Параметры сдвиговых компенсирующих устройств:

• условный диаметр прохода – 32 – 500 мм;
• максимальный напор 0,6 – 4 МПа;
• сильфон, стяжки и патрубок изготавливаются из нержавейки;
• материал защитного экрана выбирается заказчиком;
• выдерживает температуру энергоносителя до +850°С.

Стартовый

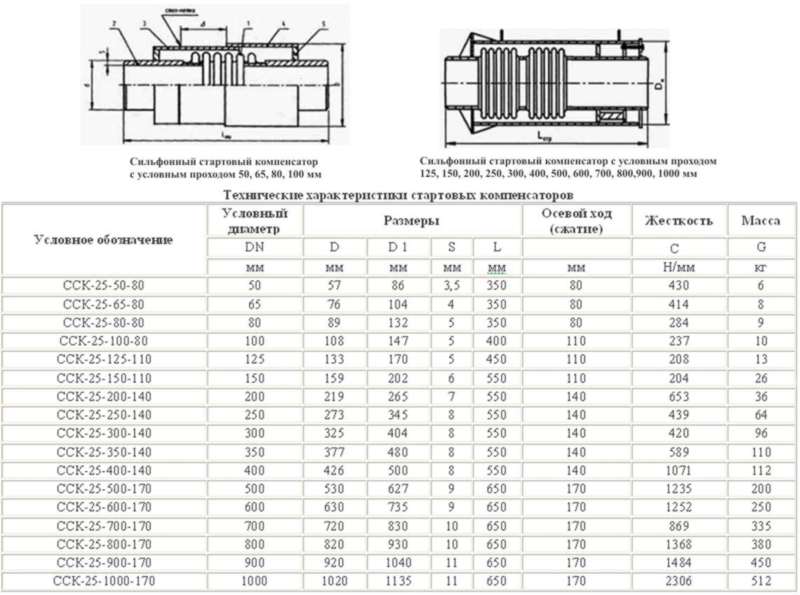

СКК компенсатор используется временно в качестве одноразового устройства при запуске отопительной магистрали или трубопровода горячей воды.

• диаметр Ду проходной условный – 50 – 100 мм;
• сдвиг по центральной оси – 80 – 175 мм;
• жесткость устройства на уровне 430 – 2300 Н/мм;
• транспортирует воду температурой до +150°С, пар – 250°С;
• допускает скорость водяного потока до 5 м/с, пара – 65 м/с;
• нормируемое давление при запуске магистрали не должно превышать 1,5 МПа.

Процесс монтажа

Монтаж и его технология во многом зависят от того, какой компенсатор был подобран для работ. Использование лишь нарезного монтажа не гарантирует надежности работы трубопроводов. Потому рекомендуется применить сварку, как проверенный временем монтаж.

Можно выделить такие этапы сварочных работ:

1. Подготовительные мероприятия. Проверка изделия на наличие дефектов, подготовка рабочего места, растяжка компенсаторов.
2. Расчет магистрали. Необходимо точно спланировать систему трубопроводов и произвести расчет расстояния между опорами на магистрали.
3. Нарезка трубопровода. Расчет длины элементов труб.
4. Сварка труб воедино и установка компенсаторов.

Участок компенсатора, который будет входить в трубу, следует основательно зачистить. Все части конструктивного узла постепенно разогреваются и только потом соединяются. В процессе остывания нужно жестко зафиксировать трубы и компенсирующее устройство, иначе возможны протечки в будущем. Если обнаружены нарушения герметичности соединения, то изделие демонтируется и подлежит замене. Ремонту и техобслуживанию компенсаторы не подлежат.

Выделяют 2 способа соединения труб: сварное и фланцевое. В случае применения сварки, компенсатор становится несъемным, удалить его можно будет лишь болгаркой или другим инструментом. Поэтому необходима детальная точность, когда выполняется расчет будущей конструкции. Диаметры элементов, толщина их стенок и внутреннее сечение должны идеально совпадать.

Схема монтажа компенсаторов

Для создания сварочных швов на полипропиленовых трубах используется специальная сварка для таких труб, но с тем же успехом можно использовать и фитинги. Их металлическая резьба дает возможность соединять трубопроводные системы с другими устройствами.

При использовании фланца, труба остается нетронутой, так как соединение происходит со встречным фланцем. Это позволяет сделать соединение разъемным. И если возникнет аварийная ситуация, то не составит труда заменить сильфонные компенсирующие устройства в кратчайшие сроки.

Правила монтажа

Учитывая характерные особенности монтажа, следует выделить такие нюансы этого процесса:

• монтаж целесообразен только на прямолинейном участке магистрали;
• необходимо выполнить расчет линейного теплового расширения;
• следует изучить все технические характеристики изделия, а также труб, для которых оно будет применяться;
• компенсатор нужно заранее проверить на наличие трещин, повреждений и других дефектов. Использование бракованного материала может привести к опасным последствиям;
• установка компенсаторов производится не чаще, чем одно изделие на 2 неподвижные опоры. Рекомендуется устанавливать сильфонные компенсаторы в непосредственной близости от опоры;
• перед сваркой трубопроводный узел следует обмотать асбестовой тканью. Она защитит приспособление от возможности попадания металлических брызг;
• когда монтаж завершен, проводят гидравлические испытания и устанавливают специальные кожухи, способствующие теплоизоляции;
• процесс опрессовки нельзя проводить до тех пор, пока монтаж трубопроводов не завершится полностью.

С какими средами могут работать компенсаторы?

При выборе оборудования учитывается специфика транспортируемого продукта. Она определяет материал, используемый при изготовлении сильфона и соединительных элементов.

Выделяют три типа компенсаторов.

• Для транспортировки газа и агрессивных сред. Устройства, устойчивые к высоким температурам, кислотам и щелочам. Они используются на профильных предприятиях, не подвержены окислению и структурной деградации. При производстве сильфонов задействуются стали INCOLOY 825 и ХН46МДТГСЮ.
• Для транспортировки пара. Компенсаторы изготавливаются из сплава 12Х18Н10Т, легированного хромом, никелем и титаном. Изделия устойчивы к температурной деформации, имеют значительный ресурс.
• Для транспортировки нефтепродуктов и морской воды. Коррозионностойкая продукция, производимая из стали 12Х18Н10Т и ХН46МДТГСЮ.

Для сетей, транспортирующих выхлопные газы, предусмотрены особые компенсаторы. Они изготавливаются из стали AISI 32, востребованы при эксплуатации техники, оснащенной ДВС.

Где приобрести сильфонные компенсаторы?

Компания «КОМПЕНС» реализует компенсаторы для нефтепроводов, водонапорных и отопительных сетей. Продукция обладает высокими эксплуатационными показателями. Она удобна в монтаже, не требует периодического обслуживания, соответствует требованиям отраслевых нормативов.

Товар производится из марочной стали.

• Высокое качество продукции. Компенсаторы изготавливаются за счет собственных мощностей. Это снижает стоимость изделий, обеспечивает своевременное выполнение заказов. Продукция испытывается в штатной лаборатории, сопровождается сертификатами и паспортами.
• Богатый ассортимент. В продаже компенсаторы серии КСО, ОПКР, СКУ.М. Принимаются заявки на изготовление нетипового оборудования по чертежам заказчика. Инженеры «КОМПЕНС» подготавливают требуемые документы, согласовывают производственные и логистические вопросы.
• Возможность приобретения сопутствующих товаров. Наряду с компенсаторами реализуются уровнемеры, люки, клапаны, газовые модули. Представлены строительные материалы и трубопроводная арматура.
• Отправка продукции в любую точку России. Предприятие сотрудничает с транспортными компаниями. Товар отгружается крупными и мелкими партиями, доставляется автомобильным и железнодорожным транспортом.

Подобрать подходящие решения помогут менеджеры «КОМПЕНС». Специалисты расскажут о действующих расценках, порекомендуют продукцию, соответствующую требованиям клиента.

Предприятие сотрудничает с частными лицами, коммерческими организациями, государственными учреждениями.

Заказы оформляются по телефону, посредством электронной почты либо формы обратной связи.

Источник

Преимущества и особенности обслуживания

Главными достоинствами сильфонных компенсаторов считается их длительный срок эксплуатации, а также высокая надежность. К тому же, монтаж всей конструкции – весьма несложная процедура для профессионалов. Также данный узел практически не нуждается в обслуживании. Качественная и эффективная работа, множество доступных конфигураций и типов исполнения, а также небольшие габариты – всё это делает сильфонные компенсаторы в разы привлекательнее, чем стандартные сальниковые устройства. Вдобавок ко всему, вследствие того, что подобные изделия отличаются простотой конструкции и не имеют жестких эксплуатационных требований, в большинстве случаев сильфоны можно производить в соответствии с индивидуальными заказами.

Данные детали устанавливают в любой необходимой точке, по всей длине трубопровода. При этом способ прокладки трубопровода здесь не имеет абсолютно никакого значения. Расстояние до неподвижной опоры, в идеале, должно составлять от 2Ду до 4Ду. Для обслуживания сильфонного компенсатора не требуется много времени или средств. Достаточно просто регулярно осматривать устройство на предмет наличия в нем грязи, коррозии, механических повреждений, и в случае необходимости – выполнять его очистку. К тому же, процесс монтажа сильфонного компенсатора совершенно не требует дополнительного строительства каких-либо специальных к амер.

Установка сильфонного компенсатора

Здесь должен стоять компенсатор Ориентирами врезки компенсаторов служат места размещения опор, когда магистраль поделена на участки и положение заранее определено. Поддерживающие элементы выверяются при помощи уровня в трех осях, чтобы обеспечить правильную работу теплотрассы. Трубы на опорах должны скользить без дополнительного трения, для этого используются хомуты с фторопластовыми прокладками.

Предполагаемые точки установки:

• за тепловой опорой;
• за опорами от изгибов и прогибов;
• между скользящих опор.

Курс передвижения энергоносителя учитывается при монтаже компенсаторов с защитными внутренними гильзами. Направляющие элементы предупреждают сдвиг труб по касательной прямой. Учитывается диаметр Ду в миллиметрах, рабочее давление и способность уравновешивать сдвиги. Диаметр должен соответствовать аналогичному параметру теплотрассы.

Расстояние между трубами

Компенсаторы устанавливают параллельно на участках магистрали Магистраль делится на участки, если одной сильфонной конструкции недостаточно для уравновешивания сдвигов или на теплотрассе есть ответвления. Длина отрезка не должна быть больше, чем может покрыть один компенсатор. Устройство на участке выбирается в соответствии с рабочими условиями и техническими характеристиками. Описание модели компенсатора приводится в рабочей документации при устройстве системы отопления.

Обычно сильфонное устройство врезается на расстоянии двух условных диаметров от подпорной детали. Если оно ставится между опор, расстояние до поддерживающих элементов выбирается 4 Ду. Такие размеры предупреждают изгиб трубопровода и сводят его до минимума.

Условия эксплуатации

Компенсаторы для полипропиленовых трубопроводов используются в основном в установках горячего водоснабжения. И потому температура теплоносителя не должна быть больше +90ºС, при этом максимальное давление в трубопроводе может составлять до 10 атмосфер.

Компенсаторы в принципе нельзя применять при строительстве в регионах, где наружная температура опускается ниже -40ºС. Также их не рекомендуют использовать в сейсмоактивных районах, если возможная сейсмическая активность может превышать 9 баллов.

Установка компенсаторов возможна лишь на прямолинейных участках магистрали. При этом полипропиленовые трубы имеют свойство от повышения коэффициента линейного расширения удлиняться и провисать. И потому для магистралей длиной более 10 метров рационально использовать гибкие компенсаторы. То есть предварительно произвести расчет длины магистрали. Его конструкция позволяет быстро и без хлопот вмонтировать такое устройство в водопроводную систему.

Когда выполняется монтаж, и в самом процессе эксплуатации, необходимо не допускать затопления компенсаторов грунтовыми водами. Сами же приспособления нельзя нагружать массой труб, механизмов и разных конструкций.

Виды и отличия

По способу применения и назначению работы компенсаторы подразделяют на такие виды:

1. Фланцевые сильфонные. Резина, из которой изготовлен этот вид компенсаторов, позволяет погашать ударные волны, спровоцированные увеличением давления в трубопроводах. Также могут нивелировать неточность в уровне оси трубы.
2. П-образные. Их применяют в массивных водопроводах с широкими диапазонами давления и температур. П- образные компенсаторы изготавливают из одной гнутой трубы или же из сварных труб с применением гнутых отводов. П-образные устройства не экономичны и требуют больших затрат финансов и пространства;
3. Гибкие изделия в виде петли, предназначенные для полипропиленовых труб.
4. Осевые сильфонные компенсаторы, представлены марками ОПН и КСО. Имеют направляющие крепежи, которые существенно облегчают монтаж. Отличаются малыми габаритами, нежели п- образные компенсаторы.
5. Сдвиговые марки КСС. Они выполнены из двух гофр, соединенных специальной арматурой. Также компенсируют движение по двум направлениям относительно главной оси.
6. Универсальные. Используются при любом рабочем ходе – будь то осевой, поперечный или же угловой; Заменяют сильфонные компенсаторы там, где их использование невозможно.
7. Поворотные. Устраняют расширение трубы в месте её поворота, задают необходимый угол. Широкое применение нашли в прокладке магистралей, где запланированы повороты на 90 градусов.

Подбор и подготовительные работы

В том случае, если подбираются компенсаторы для полипропиленовых труб, необходимо учитывать диаметры обоих элементов. Они должны совпадать. В большинстве случаев используют диаметр, колеблющийся от 2 до 4 сантиметров.

Сильфонный осевой компенсатор

Для трубопровода в жилых зданиях рекомендуется использовать приспособления в 2 сантиметра диаметром. Одни из самых известных производителей компенсаторов – фирмы Kayse и Kompencator PPHV. Они уже долгое время занимают лидирующие роли на рынке трубопроводной продукции и прославились своим качеством.

Подбирая компенсаторы, проводят расчет 3 важных параметров: Диаметр (Ду), Давление (Ру), а также максимальную компенсирующую способность в миллиметрах. Скользящие опоры должны иметь охватывающие свойства, например хомуты, рамочные опоры и т.п., также желательно отсутствие больших сил трения. Рационально применять фторопластовые прокладки. Они обеспечивают отсутствие заклиниваний и перекосов при разнонаправленном движении труб.

Перед установкой компенсатора, нужно произвести расчет возможных влияющих сил, таких как сила трения, коэффициент упругости сильфонов и др. Первоочередной задачей является монтаж опоры, которая будет воспринимать давление от компенсатора. В тех местах, где трубы соединяются с агрегатами, такими как насосы, компрессоры, установка опор также предпочтительна.

Принцип работы сильфонного компенсатора

Компенсатор устанавливается на трубы для предотвращения теплового расширения В трубопроводе возникают напряжения, компенсатор отопления противодействует деформации за счет упругой оболочки. Контуры выходят из строя из-за нагрузки осевого сдвига и поворота, в зависимости от этого используются определенные типы разгрузочных вставок.

Устройства нужно устанавливать в системах:

• отопительных магистралей под давлением;
• замкнутых подающих и обратных контуров;
• трубопроводов перекачки газов и жидкостей.

Сильфонные установки надежно соединяют участки теплотрассы, если правильно подобраны и смонтированы. Конструкции гасят вибрацию с малыми и большими амплитудами, при этом размах колебаний не должен быть больше 10% от общих сдвигов компенсатора.

Компенсирующие устройства

В настоящее время все большую популярность набирают сильфонные компенсационные устройства с теплоизоляцией (минеральной ППМ, пенополиуретановой ППУ), скрывающиеся за аббревиатурой СКУ. Эти компенсаторы не так требовательные к опорам трубопровода, поскольку в их конструкцию уже предусмотрена защита сильфонов от ненужных деформаций, они просты и удобны в монтаже и эксплуатации.

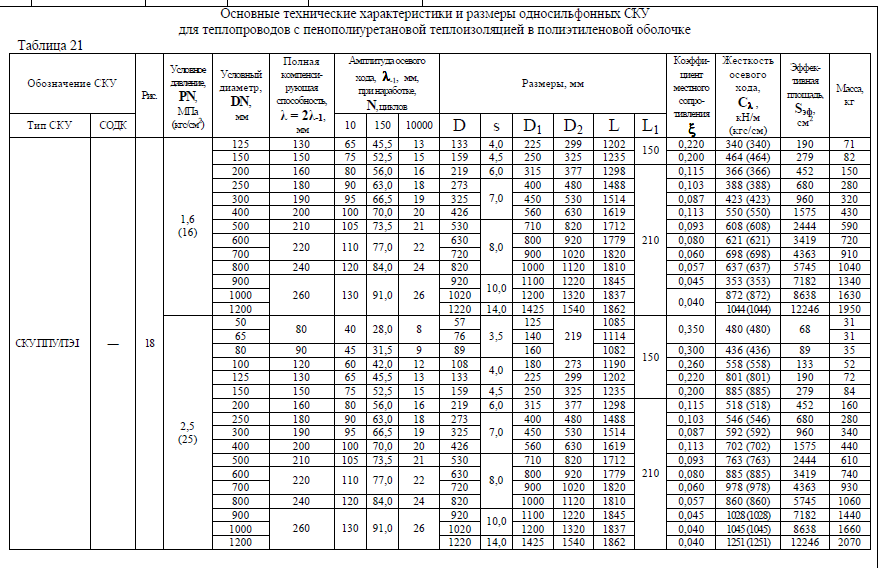

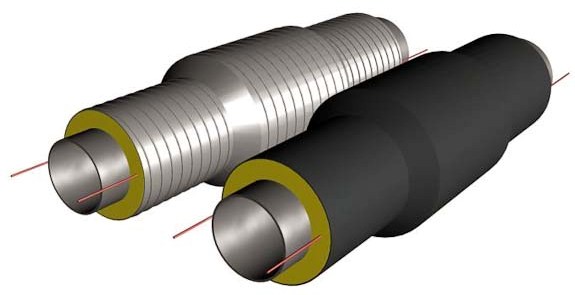

Современная конструкция позволяет использовать компенсаторы СКУ.ППУ, СКУ.ППМ на тепловых сетях и трубопроводах. При этом они становятся частью всей трубопроводной системы, выполняя свою работу и не давая теплоносителю потерять энергию и тепло.

Назначение компенсаторов (Виды)

На сегодняшний день невозможно представить работу любого промышленного объекта без применения компенсаторов и компенсирующих устройств. Компенсаторы применяются по своему назначению в ЖКХ, строительстве, ВПК, нефтяной и газовой промышленности, в энергетике, судостроении, в атомной промышленности и многих других.

Сильфонные компенсаторы

устанавливаются преимущественно на трубопроводах для транспортировки различных видов жидких сред. Они производят разного типа компенсациио представить работу любого промышленного объекта без применения компенсаторов и компенсирующих уст – осевые, сдвиговые, угловые. Рабочим элементом является сильфон, выполненный из высококачественных коррозионностойких сплавов на основе хрома, никеля или титана.

Сальниковые компенсаторы

предназначены для компенсации температурных расширений на теплотрассах большой протяженности. Это самый старый, применяемый по сей день вид компенсаторов. Сальниковые компенсаторы имеют существенные недостатки по сравнению с сильфонными. Это – постоянный контроль протечек, нетерпимость к угловым напряжениям, трудности ремонта, высокие денежные затраты на обслуживание, в том числе на содержание персонала. Из плюсов – высокая компенсирующая способность.

Резиновые компенсаторы

это универсальные компенсаторы предназначены для устранения вибраций и температурных расширений на трубопроводе. Этим видом компенсаторов можно устранять несоосность трубопровода, компенсировать отклонения трубопровода по всем трем направлениям. Устанавливаются преимущественно для гашения вибраций. Способны работать с различными агрессивными средами.

Линзовые компенсаторы

Компенсаторы линзовые КЛО и угловые – стальные компенсаторы, изготавливаются из углеродистой и нержавеющей листовой стали. Предназначенные для компенсации температурных расширений и приданию жесткости трубопроводу, в котором необходимо поддержание относительно высокого давления. Данный вид компенсаторов отличаются от сильфонных малой компенсирующей способностью, но имеют большую прочность и способны выдерживать высокие значения угловых и осевых напряжений. Также данный вид компенсаторов применяют для компенсации давлений в емкостях (бойлерах).

Компенсаторы линзовые ПГВУ

стальные компенсаторы предназначены для компенсации удлинений газоходов с невысоким давлением (до 0,015МПа) и температурой до 425 градусов Цельсия.

Стандартные компенсаторы ПГВУ могут состоять из 1-но, 2-х, 3-х и 4-х линз

Тканевые компенсаторы

используют в системах пыле-, газо-отводах преимущественно на промышленных предприятиях. Данный вид компенсаторов положительно себя зарекомендовал, поскольку он имеет высокую компенсирующую способность во всех видах компенсаций, имеет высокий уровень жаростойкости, химической стойкости к кислой, щелочной и соленой среде. Способны работать до 800оС с несколькими слоями термозащитного материала, также стойки к низким температурам работая в газоходах и вентиляции.

Тканевые компенсаторы просты в монтаже и имеют малый вес по сравнению с линзовыми компенсаторами ПГВУ.

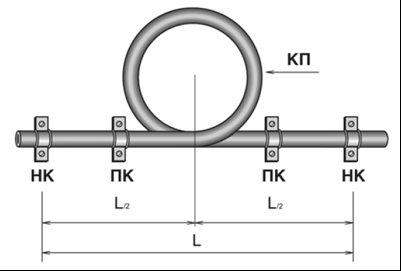

П-оборазные и Z-образные компенсаторы
