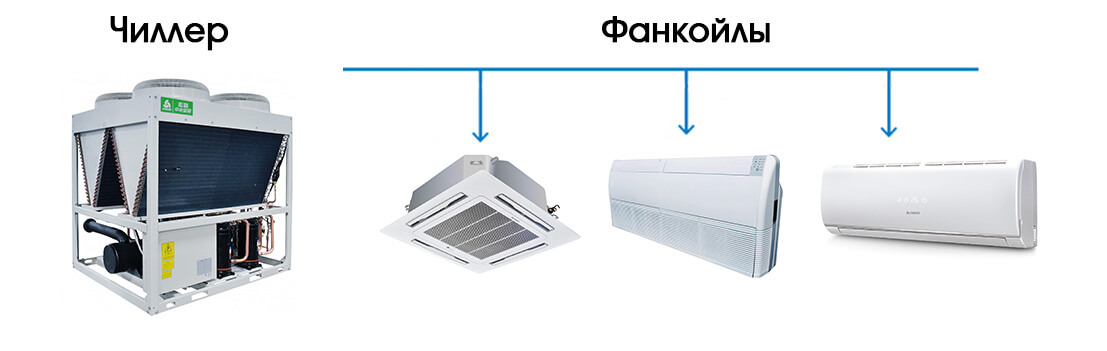

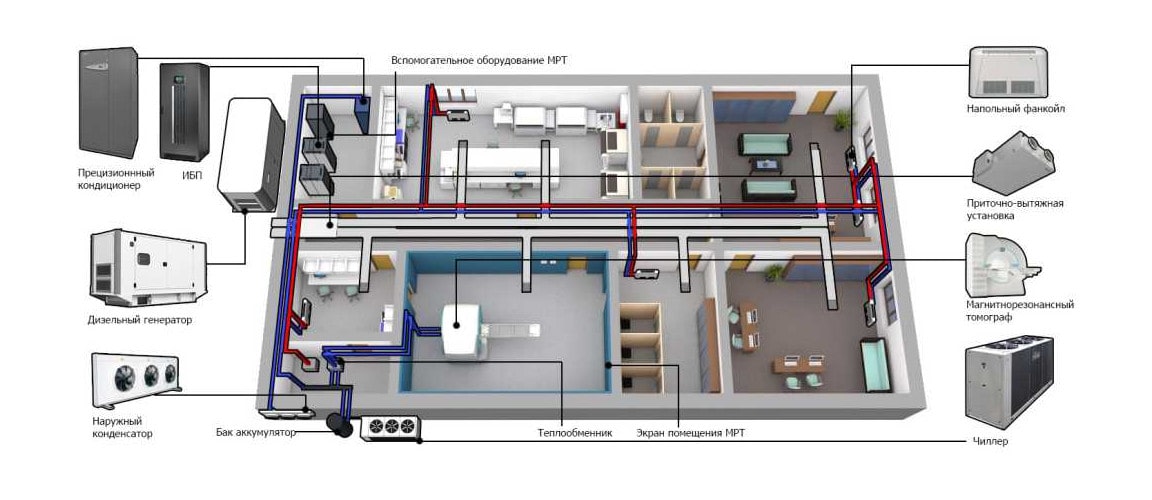

Системы кондиционирования и холодоснабжения с чиллерами и фанкойлами

Принцип работы чиллера

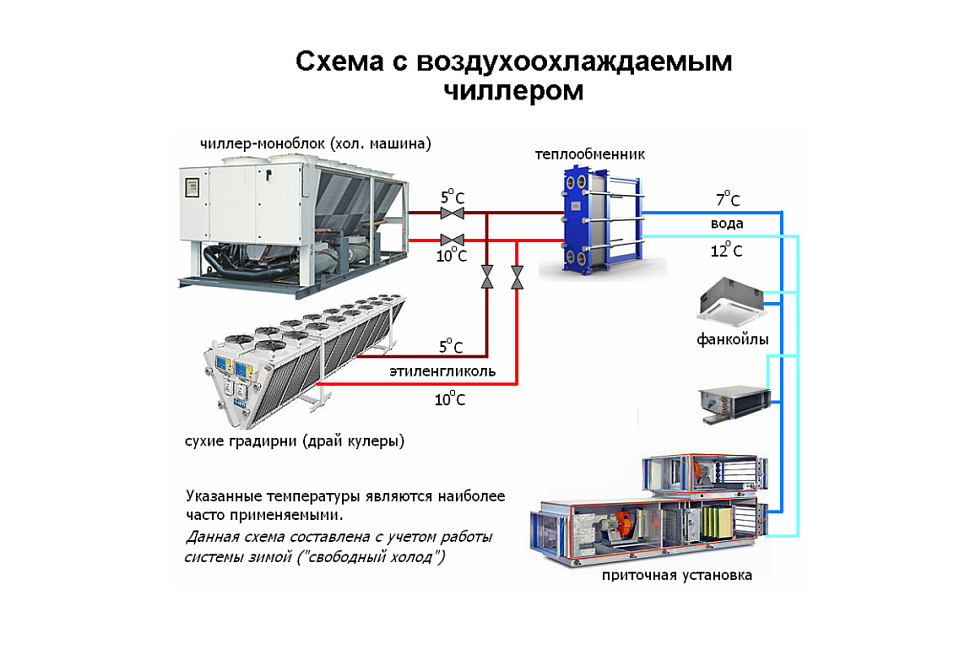

Расчетные температуры, которые закладываются в программу подбора чиллера при работе на воде, это: +7 °C выходящей воды из чиллера и +12 °C выходящей воды из фанкойлов. Во всем остальном чиллер представляет собой обычную холодильную машину, где холодильный агент первоначально сжимается в компрессоре, далее в газообразном виде проходит через маслоотделитель (если он присутствует в системе), подается в конденсатор, линейный ресивер (при наличии), после чего дросселируется в ТРВ или ЭТРВ и поступает в испаритель, где охлаждает жидкость. Охлажденная жидкость с помощью насосов подается в фанкойлы, где нагревается от воздуха в помещении и возвращается на охлаждение в испаритель холодильной машины. В испарителе холодильный агент закипает, превращается в газ и через отделитель жидкости (при его наличии) поступает обратно на сжатие в компрессор.

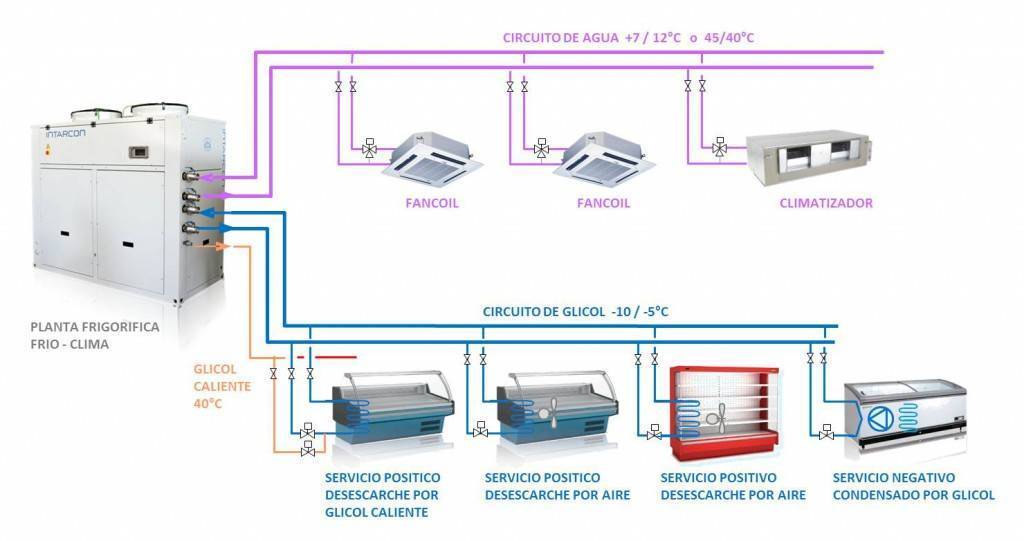

Изначально чиллеры использовали для охлаждения, в первую очередь, воды. Далее вода поступала либо в фанкойлы для охлаждения воздуха в помещении, либо на другие нужды.

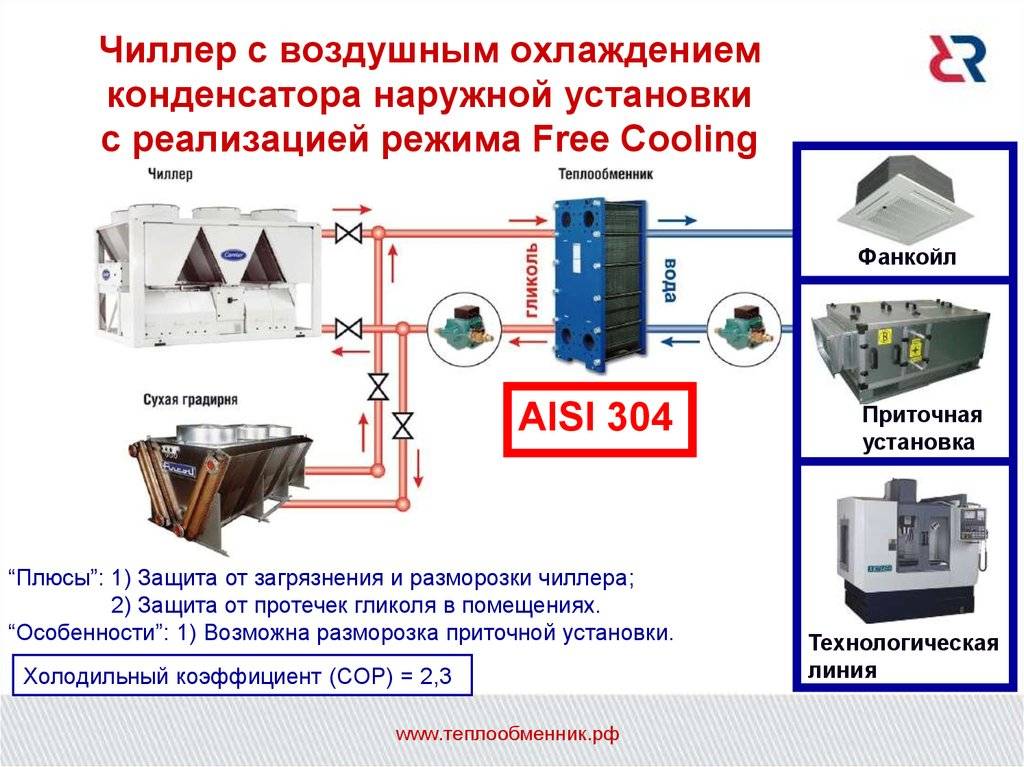

Однако со временем появилась возможность усовершенствовать работу холодильного контура чиллера и за счет включения в него четырехходового клапана изменять работу на охлаждение или на тепло. Все современные производители чиллеров для кондиционирования воздуха имеют в своем ассортименте небольшое количество моделей холодильных машин, работающих в режиме теплового насоса. Но в основном все крупные производители холодильных машин предлагают чиллеры, работающие только в режиме охлаждения, они немного дешевле и проще в эксплуатации.

Как любая холодильная машина чиллер имеет 4 основных элемента холодильного контура: компрессор, конденсатор, дросселирующее устройство, испаритель. В зависимости от производительности, которая является основным критерием для выбора компрессора, чиллер может работать на основе ротационного, спирального, винтового или центробежного компрессора. Чем больше производительность, тем сложнее и больше компрессор.

Комплектация чиллера теплообменником (испарителем) также имеет свою зависимость от производительности. Цифровые значения производительности достаточно условные, однако если они составляют примерно до 25 кВт, то конструкция испарителя, как правило, предполагает более простое строение – типа «труба в трубе» или коаксиальное. Чиллер с производительностью от 60 до 2000 кВт комплектуется кожухотрубным испарителем с кипением холодильного агента в трубах (DX-тип) или с кипением хладагента в объеме теплообменника (затопленный тип или кожухотрубный испаритель на падающей пленке). Чиллеры с производительностью от 30 до 1000 кВт в основном идут с пластинчатым теплообменником — это, пожалуй, самый дорогостоящий, но самый эффективный теплообменный аппарат на сегодняшний день.

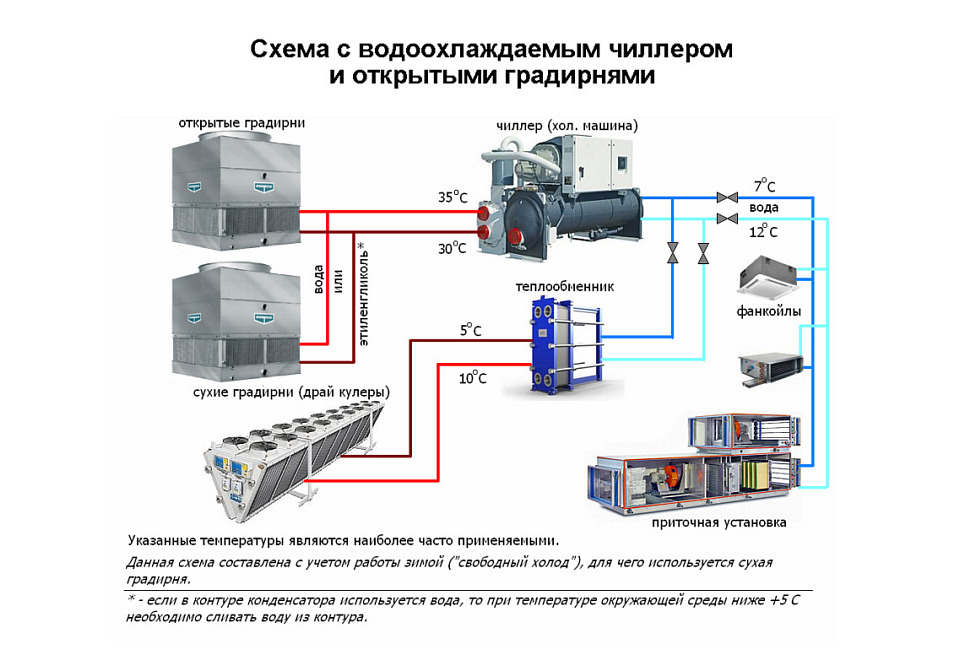

Что касается конденсаторов, то на сегодняшний день чиллеры комплектуются в основном моделями воздушного типа – медно-трубными. С появлением примерно в 2010 году новых конденсаторов микроканального типа, многие производители перешли на выпуск чиллеров воздушного охлаждения именно на основе таких конденсаторов. Это позволило уменьшить габариты чиллера, сократить его заправку холодильным агентом почти на 65%, снизить общий вес чиллера по сравнению с медно-трубным конденсатором. Но не все производители еще в полной мере оценили такие преимущества и продолжают комплектовать медно-трубными воздушными конденсаторами.

Функциональность всего чиллера во многом зависит именно от правильной работы этих четырех элементов холодильного контура. Однако неисправности могут возникнуть и по причине выхода из строя каких-либо вспомогательных элементов. Так, достаточно часто случается отключение чиллера по высокому или низкому давлению. У этого может быть несколько причин, самые распространенные из них – большое или малое количество холодильного агента, нарушение в работе дросселирующих устройств (ТРВ или ЭТРВ), закрытый соленоидный вентиль.

Конструктивные различия

Преимущество в данном случае находится на стороне системы чиллер-фанкойл, где расстояние между чиллером и фанкойлами может превышать 150 метров. В целом, длина трубопроводов при использовании системы-чиллер фанкойл ограничена только мощностью холодильного агрегата. Именно поэтому чиллеры для кондиционирования больших по площади помещений подходят оптимально. Однако в последнее время производители систем VRV начали поставлять на рынок системы, где допустимое расстояние между внутренними и внешними блоками также превышает 100 метров. Но ограничение на перепад высот в VRV по-прежнему остается.

Как это работает

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

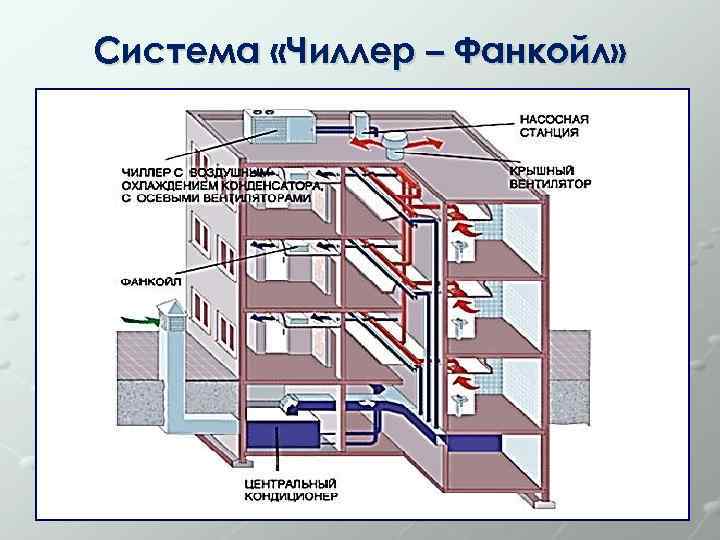

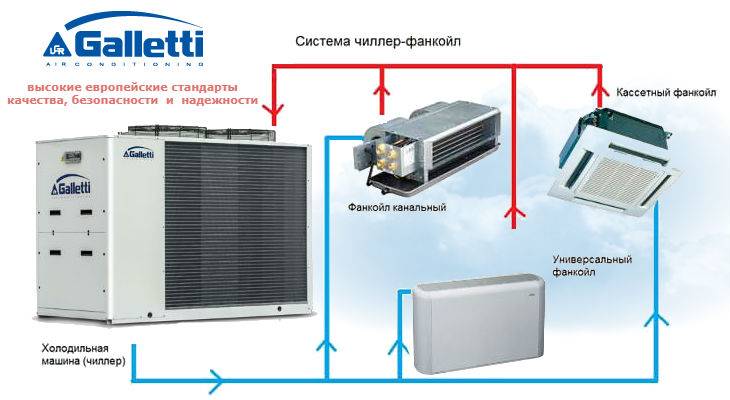

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.

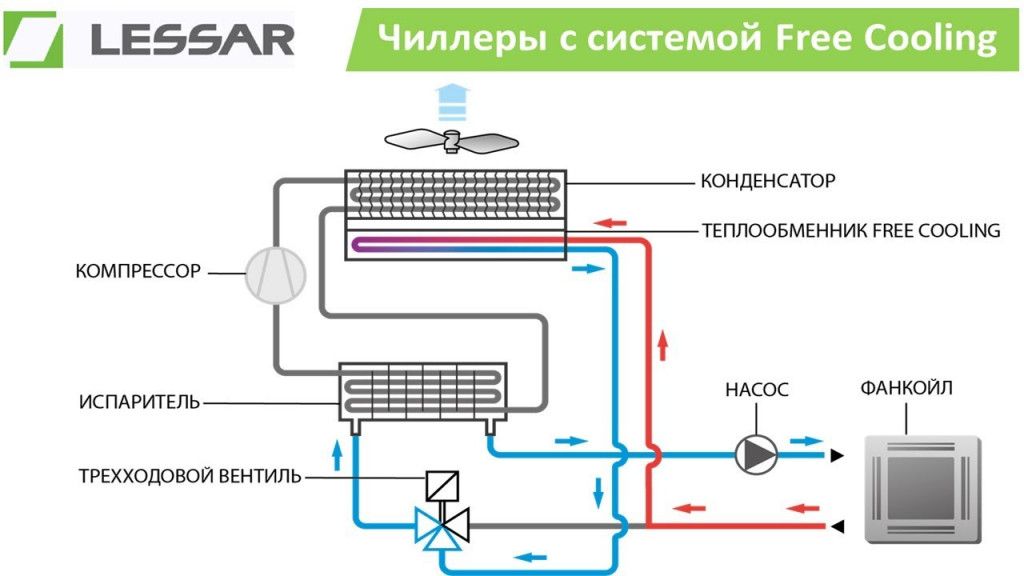

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Лучшие производители

Среди многочисленных производителей фанкойлов можно выделить следующие:

• General Climate — российский промышленный холдинг, который был основан в 2002 году. Предприятия данной компании расположены во многих странах Европы и Азии. Продукция отличается высокой надежностью и технологичностью и проходит строгий контроль качества.
• Carrier — американская компания, имеющая в своем составе 108 заводов и 20 инженерных центров, которые размещены по всему миру. Продукция данного производителя отличается простотой конструкции и обслуживания, а также экономным расходом электроэнергии.
• Lessar — популярный бренд по изготовлению климатической техники, получившей широкое распространение в России и странах СНГ. Основное производство размещено в Европе. Всего компания имеет 7 заводов в нескольких странах Евросоюза, а также в Китае и Южной Корее.
• Dantex — известный английский производитель высококачественной техники, который работает на рынке с 2005 года. Его продукция отличается оптимальным соотношением цены и качества. Trane — компания, которая признана мировым лидером в сфере кондиционирования помещений. Вся продукция выпускается в Италии.
• Aerotek — компания международного уровня, которая была основана в Швейцарии в 2005 году. Является одним из лидеров на рынке высокотехнологичного оборудования. Продукция данного производителя проходит строгий контроль качества на всех этапах производства и отличается высокой надежностью комплектующих.
• MDV — торговая марка, которая появилась на рынке в 1985 году. Преимуществами продукции данного производителя являются высокая надежность и эффективность, низкий показатель шума, наличие дополнительных полезных функций и др. Производство расположено в Китае.

При выборе поставщика системы кондиционирования рекомендуется помнить о том, что только надежная проверенная компания с хорошей репутацией способна обеспечить своим клиентам качественное обслуживание и ремонт техники с гарантией.

На сегодняшний день на рынке представлен широкий ассортимент фанкойлов разных видов. При выборе подходящей системы контроля климата в помещении рекомендуется обращаться в специализированные центры. Опытные специалисты помогут подобрать оптимальный вариант, рассчитав необходимую мощность оборудования с учетом параметров помещения и возможностей установки.

Пришлите нам свой материал
У вас будет возможность обратиться к аудитории сайта и ненавязчиво прорекламировать свои услуги
Прислать материал

Чиллер с выносным конденсатором

Основные преимущества:

• возможность круглый год использовать воду;
• высокий КПД работы за счет отсутствия контура с гликолем и промежуточного теплообменника;
• более тихая работа чиллера из-за того, что нет шума от работающих вентиляторов конденсатора;
• при работе не выделяется тепло в помещение;
• холодильный модуль устанавливается в теплом помещении — это удобно для обслуживания. При установке чиллера с выносным конденсатором необходимо учитывать, что существуют ограничения по длине хладоновых трасс между чиллером и конденсатором. Длина трассы между блоками должна быть не более 15 метров. При дополнительном оснащении возможен вынес до 50 метров.

Схема чиллера с выносным конденсатором и зимним пуском

Спецификация

1. Компрессор Danfoss
2. Реле высокого давления KP
3. Клапан запорный Rotolock
4. Маслоотделитель OUB
5. Клапан обратный NRV
6. Клапан дифференциальный NRD
7. Регулятор давления конденсации KVR
8. Кран шаровой GBC
9. Конденсатор воздушного охлаждения
10. Кран шаровой GBC
11. Клапан обратный NRV
12. Ресивер линейный
13. Клапан запорный Rotolock
14. Фильтр-осушитель DML
15. Стекло смотровое SG
16. Клапан соленоидный EVR
17. Катушка для клапана соленоидного Danfoss
18. Клапан терморегулирующий TE
19. Испаритель пластинчатый паяный тип B (Danfoss)
20. Фильтр DAS/DCR
21. Реле низкого давления KP
22. Клапан запорный Rotolock
23. Датчик температуры AKS
24. Реле протока жидкости FQS
25. Щит электрический

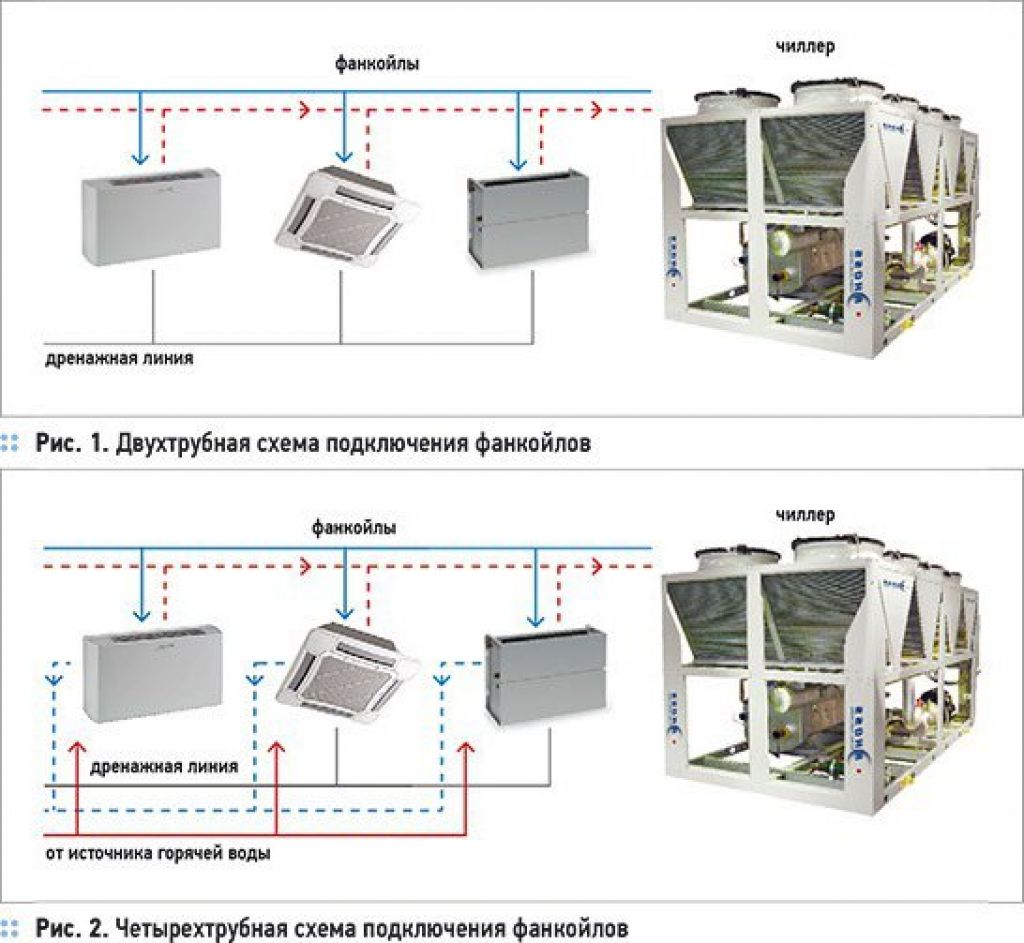

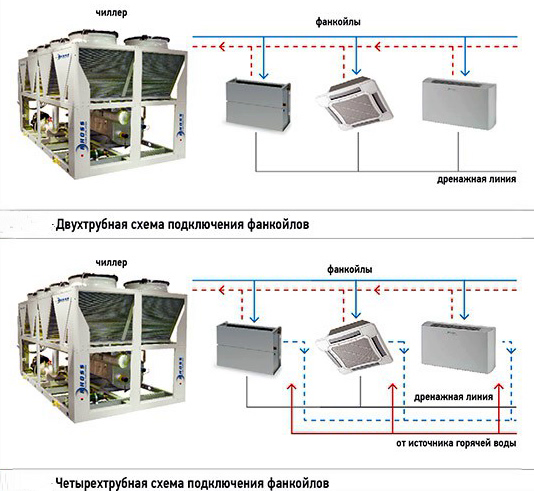

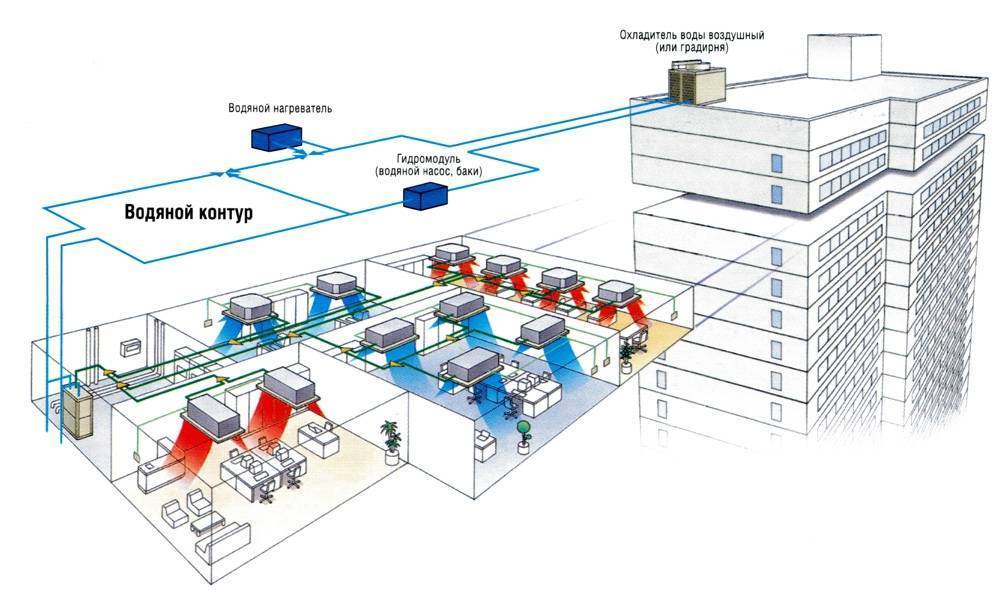

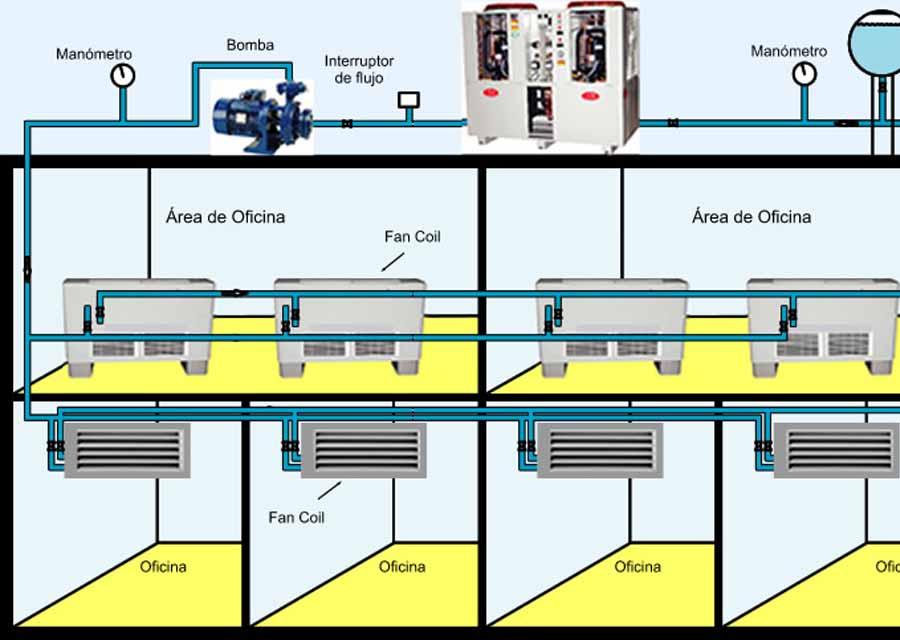

Подключение системы чиллер-фанкойл

Главными составляющими элементами системы выступают чиллер, фанкойл и гидромодуль. Первые два агрегата соединены друг с другом трубопроводами, а насосная станция предназначена для циркуляции жидкости в трубах.

Кроме самого насоса в гидромодуль входят:

• Расширительный бак. Он нужен для компенсации изменения объема теплоносителя при его нагревании и охлаждении.
• Запорная арматура.
• Элементы управления и защиты.
• Бак-аккумулятор предназначен для увеличения тепловой емкости носителя. Благодаря этому компрессор защищен от преждевременного износа.

В процессе подключения понадобятся следующие составляющие элементы:

1. Фанкойл или теплообменник. Внешне конструкция напоминает решетку из трубок, по которым циркулирует жидкость.
2. Вентилятор устанавливают за фанкойлом, чтобы он направлял поток воздуха на решетку из трубок.
3. Элементы электронного управления работой агрегата задают скорость вращения вентилятора и подачу охлаждающей жидкости.
4. Для установки всех необходимых настроек используют выносной пульт управления.
5. Для устройства трассы применяют сантехнические трубопроводы.
6. За охлаждение жидкости или сохранение требуемой температуры жидкой среды отвечает чиллер. От него подготовленная жидкость по трубам поступает в фанкойл.
7. Бойлер для подогрева теплоносителя.
8. Насосное оборудование для облегчения циркуляции жидкой среды.

Подключение системы выполняют в следующем порядке:

• сначала устанавливают наружный и внутренний блоки;
• после этого составляют узел обвязки;
• собирают трассу из трубопроводов и делают ее теплоизоляцию;
• далее идет прокладка воздуховодов и их звукоизоляция;
• монтаж дренажной системы;
• прокладка элементов питания к установленным агрегатам;
• после этого проверяют герметичность всех соединений, выполняют пробный запуск системы.

Обслуживание системы

Обслуживание чиллеров и фанкойлов включает набор стандартных мероприятий. Они заключаются в регулярной замене фильтрующих приспособлений и их прочистке, а также уходе за радиаторами.

Для бесперебойной и эффективной работы системы кондиционирования важно регулярно проводить профилактическое обслуживание, которое включает в себя следующие мероприятия:

1. Проверка исправности и точности работы пульта дистанционного управления.
2. Осмотр всех крепежных приспособлений на предмет прочности фиксации, а также проверка узлов соединения на герметичность.
3. Изменение параметров электрической сети в кабеле, питающем агрегат.
4. Оценка работоспособности всех составляющих цепей.
5. Измерение фазы и линейного напряжения.
6. Проверка исправности дренажной системы и работоспособности вентилятора.

Рекомендуется периодически проводить чистку и обработку радиатора с целью защиты от поражения патогенной микрофлорой. Фанкойлы эксплуатируют при температуре не ниже +10 градусов, чтобы агрегаты прослужили как можно дольше.

Системы чиллер-фанкойлов в одинаковой степени подходят для установки в частном доме и общественном здании. Они поддерживают оптимальный микроклимат в помещениях независимо от погодных условий на улице. Однако при использовании чиллеров для отопления стоимость тепловой энергии значительно выше, чем на фоне применения газового котла.

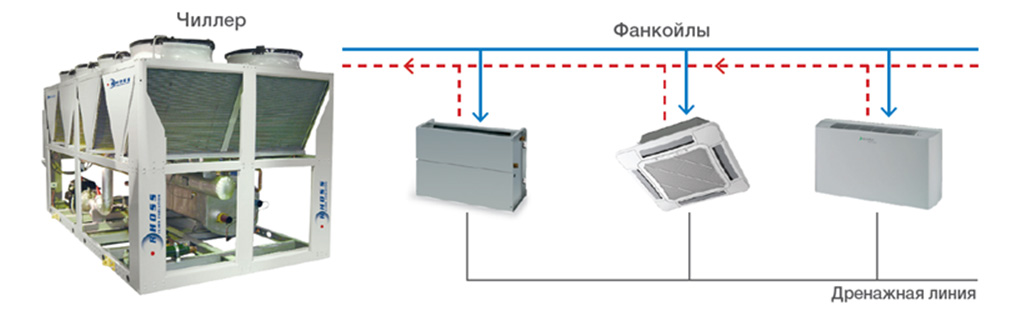

Дренаж фанкойлов

Размер дренажных патрубков фанкойла указывается в технических характеристиках фанкойла. Берем трубу необходимого диаметра и, обязательно под небольшим уклоном (8-10мм/м), отводим конденсат за пределы помещения.

Но, если у вас работает не один фанкойл, а несколько, советуем делать совместный отвод конденсата. То есть все дренажные патрубки от фанкойлов подсоединять к главной магистрали. При этом также необходимо делать гидравлический расчет, чтобы скорость движения конденсата от фанкойла не превышала допустимых. Или же воспользуйтесь нашей табличкой, где указаны рекомендуемые диаметры дренажа от общей холодопроизводительности фанкойлов.

Желаем удачи!

Подсоединение фанкойла к системе трубопроводов

Все патрубки фанкойлов для подключения водяных трубопроводов имеют внутреннюю газовую резьбу, диаметр патрубков зависит от типоразмера фанкойла.

Для наладки и технического обслуживания рекомендуется смонтировать балансировочные клапаны или запорные вентили, а также водяной фильтр на подводке к фанкойлу. Запорная арматура позволяет демонтировать агрегат для ремонта или замены без отключения всей системы, Водяной фильтр монтируется на подающем трубопроводе, до и после него устанавливают шаровые краны, чтобы уменьшить объем сливаемого хладоносителя и не допустить завоздушивание при замене фильтра.

В теплообменники встроены вентили для выпуска воздуха, доступ к этим вентилям может быть обеспечен через отверстия в боковой панели внутреннего корпуса.

Как работает фанкойл

Алгоритм работы устройства максимально прост:

1. Воздух из помещения с помощью вентилятора попадает в теплообменник.
2. В зависимости от того, на какой режим работы настроен фанкойл, в теплообменник попадает горячая или холодная жидкость.
3. Воздух в теплообменнике охлаждается или, напротив, нагревается в зависимости от заданного режима работы.
4. Подготовленный для помещения воздух возвращается.
5. Если фанкойл работал на охлаждение, то возможно образование конденсата. Он скапливается непосредственно на теплообменнике. Образовавшаяся жидкость с помощью насоса выводится в канализацию или на улицу.

Рассматривая приведённый перечень действий, каждый может задаться вопросом: откуда в устройстве берётся вода и куда она исчезает, когда охлаждающий «круг» завершен? Вопрос логичный, и без ответа на него невозможно полностью понять, как работает устройство. На самом деле все предельно просто: для осуществления охлаждения или нагрева воздуха фанкойлу необходимо дополнительное оборудование. В случае, когда фанкойл используется для охлаждения и нагрева, его подключают к реверсивному чиллеру или тепловому насосу. Если же фанкойл применяют только для отопления, его подсоединяют к любому отопительному котлу.

Как уже было сказано, фанкойл – это часть большой системы кондиционирования. Её частями являются агрегаты для нагрева и охлаждения воды, а также непосредственно фанкойл. Стоит отметить, что количество фанкойлов может варьироваться и зависит от потребностей помещения. Для больших помещений потребуется большее количество фанкойлов. В этом смысле данный вариант кондиционера проще всего сравнить с радиаторами отопления, количество которых определяется по тому же принципу.

Выбирая фанкойл, необходимо сразу определиться с тем, чего вы ожидаете от его использования. Возможно, вас устроит только регуляция температуры воздуха, а может быть, вы желаете получить более широкий функционал. Так, некоторые устройства можно подключить к приточной вентиляции. Однако данная опция доступна только с отдельными фанкойлами.

Преимущества и недостатки чиллеров

Холодильная система имеет ряд преимуществ:

1. Удобство эксплуатации.
2. Возможность размещения установки на расстоянии от охлаждаемого помещения.
3. Частичная замена отопительных систем, сокращение количества батарей.
4. Сокращение затрат на эксплуатацию.
5. Экологичность.
6. Минимизация полезной площади.
7. Бесшумность работы.
8. Безопасность.

Недостатки чиллеров:

1. Крупные габариты внутренних блоков.
2. Большой вес.
3. Сложная установка, монтаж зависит от модификации агрегатов.
4. Повышенное энергопотребление.
5. Высокая стоимость.

При выборе холодильной машины на все эти показатели стоит обращать внимание. Если в помещение мало комнат и нет комнат большого размера, можно купить другую климатическую технику, менее крупную и более эффективную

Модификации серии Electrolux Кассетные фанкойлы CARRYROUND

Смотреть все модели Electrolux серии «Кассетные фанкойлы CARRYROUND»

…

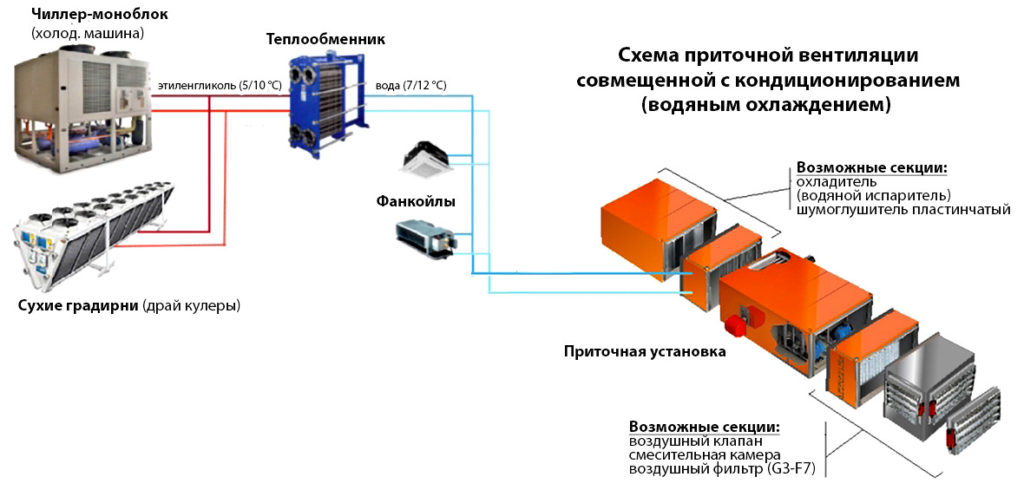

Схема работы чиллера

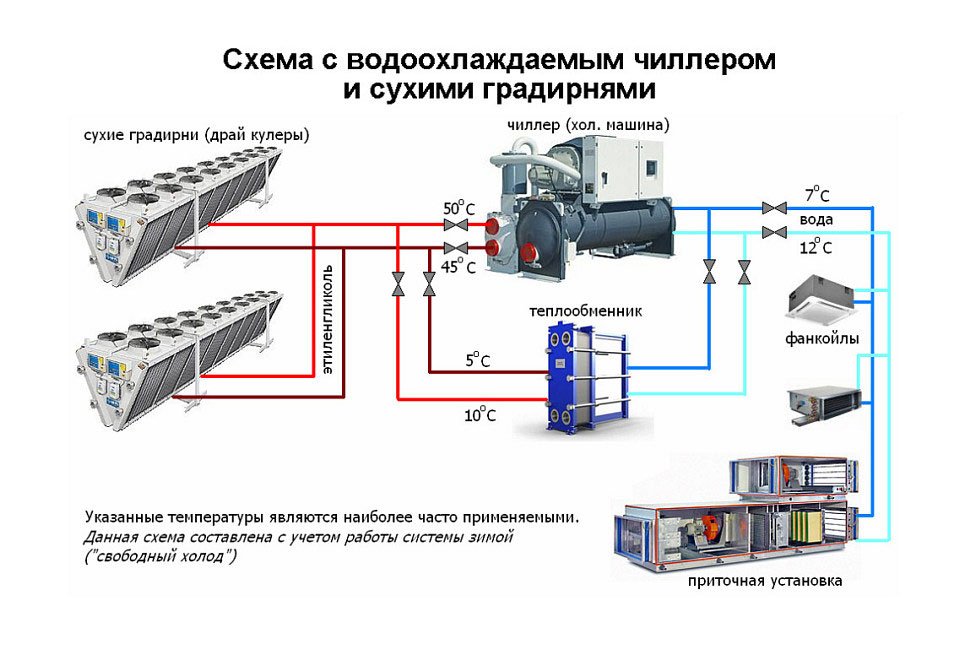

До 1982 года чиллер являлся единственной системой кондиционирования, которая могла обеспечить работу неограниченного числа помещений. Соответственно схем подключения чиллера и его работы на различных объектах тоже немало. Отсюда как самих конструктивных решений холодильных машин, так и вариантов их подключения большое множество. Самая распространенная схема: чиллер с воздушным конденсатором, который обдувается осевым вентилятором, водяным контуром и двумя насосами в гидромодуле. В случае расположения чиллера в теплом помещении возможна схема с выносным воздушным конденсатором, который не входит в комплект поставки и приобретается отдельно. В этом случае есть неудобства, связанные с ограничением длины трубопроводов и взаимного расположения самого чиллера и выносного конденсатора. Есть схемы с водяным конденсатором, когда можно расположить сам чиллер в теплом помещении, удобном для обслуживания. Однако для снабжения конденсатора холодной водой необходим дополнительный водяной контур с сухой градирней (драйкулером).

Помимо этого имеются чиллеры в специальном исполнении, работающие также в режиме нагрева жидкости. Обычно такой режим называют – режим работы теплового насоса или просто тепловой насос. Это направление уходит немного в сторону от системы кондиционирования и занимает отдельную нишу – тепловых насосов. Чиллер, работающий и на охлаждение, и на тепло, называется – чиллер с функцией теплового насоса.

Если рассматривать разновидности чиллеров, то можно отметить, что часто чиллеры делят по производительности. Причем такое деление достаточно условное. Так, например, граница чиллеров малой и большой производительности может лежать в районе 20-100 кВт, но каждый производитель устанавливает такую границу сам.

Монтаж настенного фанкойла

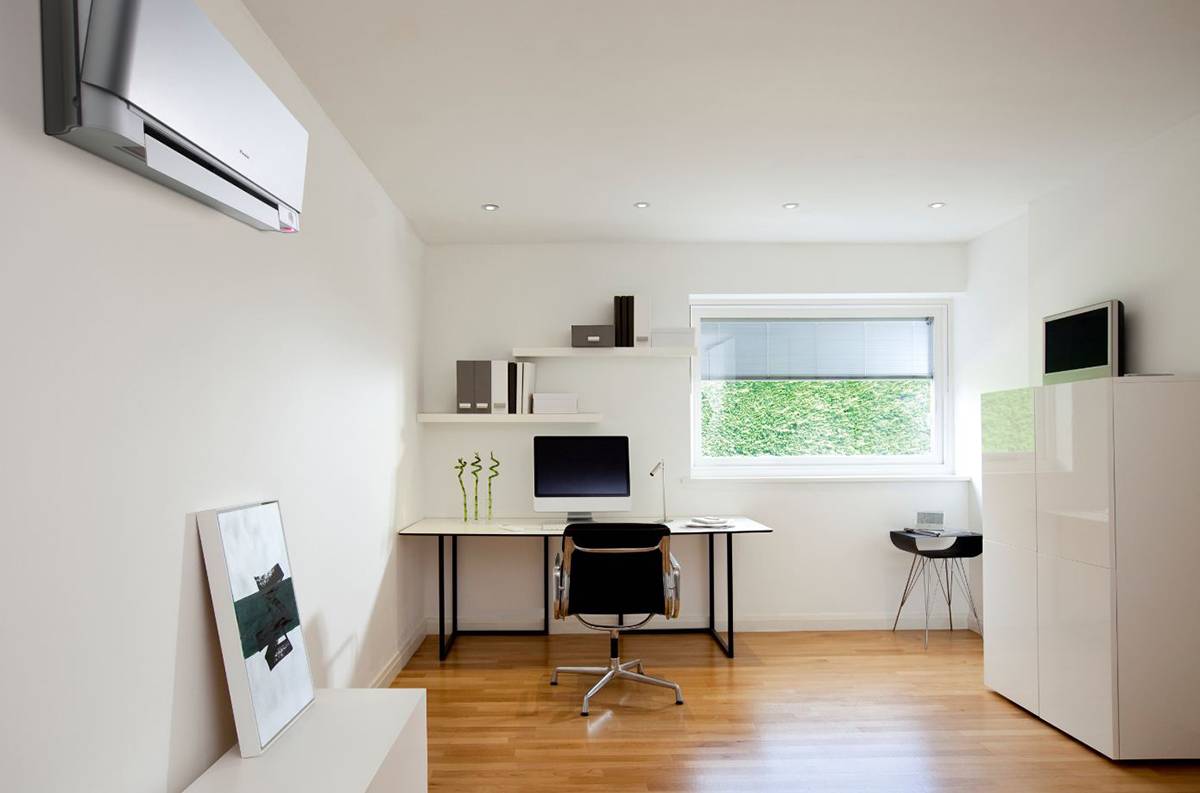

Настенные варианты внешне выглядят как обычный бытовой кондиционер. Монтируются на стену, установка проста, недорогая по стоимости. Лучше всего подходят для помещений с низкими потолками, невозможностью сконструировать подвесной потолок. Наиболее оптимальный вариант для небольших офисных помещений.

Устройство и монтаж:

• определить место установки;
• разметить крепления для монтажной панели;
• закрепить блок анкерными болтами;
• выровнять положение строго горизонтально по всем направлениям;
• распределение трубопроводов;
• подсоединение дренажной системы;
• размещение дренажного трубопровода;
• подключение электропроводов
• заполнение системы водой/этиленгликолем, пробный пуск, тестирование.

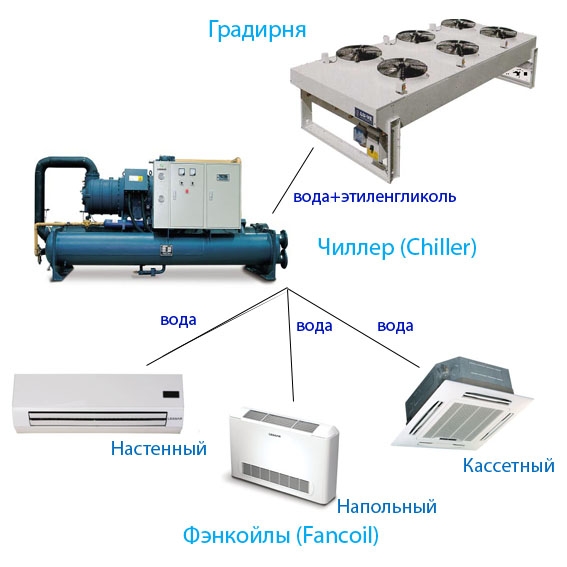

Чиллер: элементы и принцип работы

Главными из элементов устройства являются те же приборы, что и в наружном блоке сплит-системы. В состав чиллера входит:

• испаритель;
• конденсатор;
• компрессор.

Первый элемент имеет два контура: в одном циркулирует жидкость (вода, раствор, производные гликоля), в другом — хладагент. Оба элемента расположены максимально близко друг к другу. Чтобы повысить эффективность оборудования, используется встречное движение жидкости/фреона.

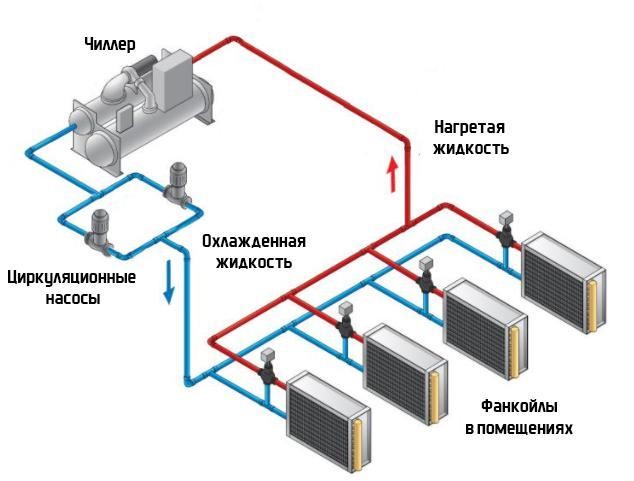

Работа чиллера практически не отличается от «труда» холодильника. Компрессор сжимает хладагент (0°) в конденсаторе. Во время этого процесса сильно повышается давление вещества, из-за чего оно конденсируется, переходит из газообразного состояния в жидкое (60°). Там же фреон отдает тепло воде либо воздуху.

Затем, охладившись (30°), жидкость поступает в испаритель. В нем она расширяется, снова превращается в газ. Во время процесса испарения его температура становится максимально низкой (-15°). Затем фреон следует в теплообменник, где способствует охлаждению жидкости в магистрали (0°). Потом цикл повторяется.

Холодная вода возвращается в фанкойлы. Там, благодаря радиаторам, она охлаждает воздух. Если рассматривать второй режим — обогрев, то работа (циркуляция) происходит в обратном порядке. В этом случае в фанкойлы попадает теплая жидкость, которая нагревает воздух в помещении.

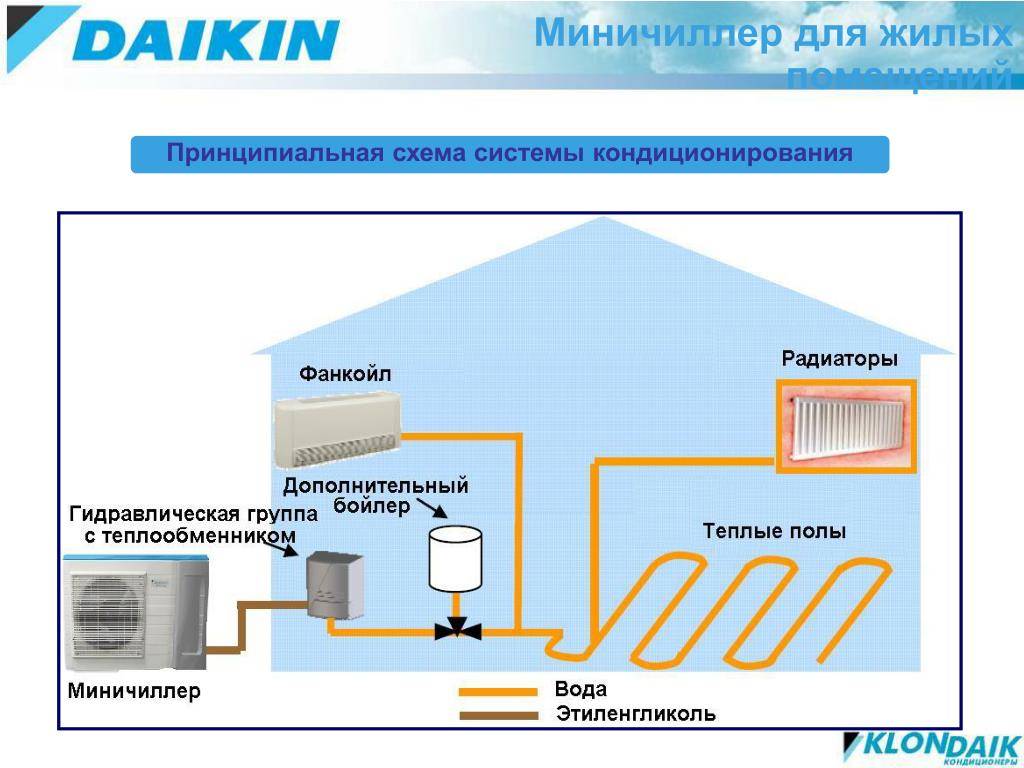

Подключение системы кондиционирования

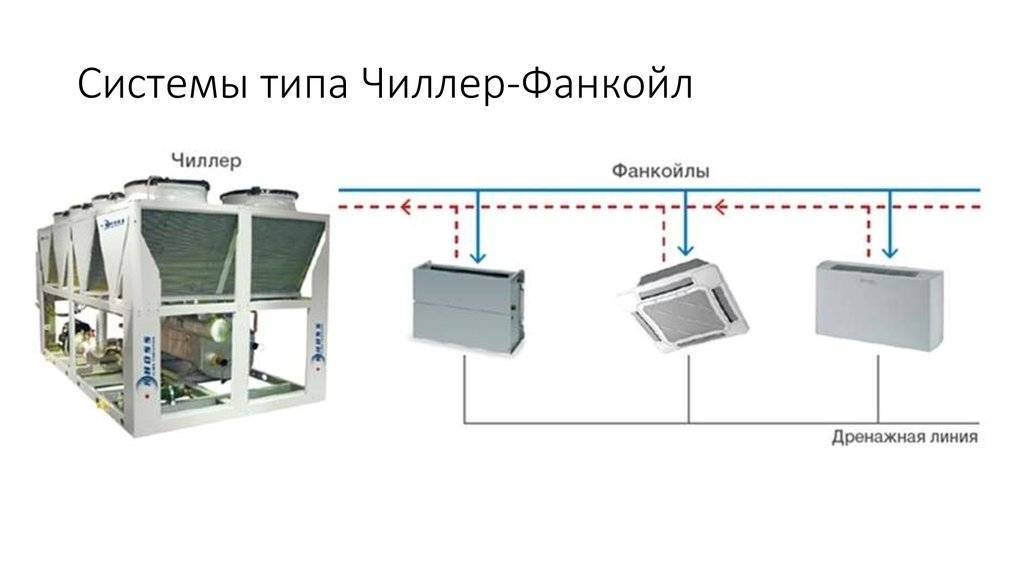

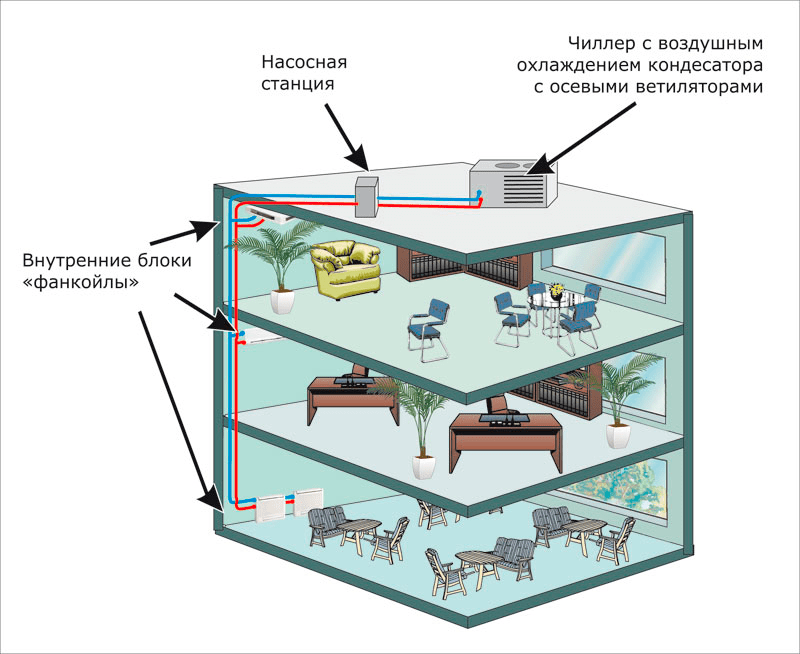

Ключевыми элементами схемы являются фанкойл, чиллер и гидромодуль. Чиллер и фанкойл объединяются друг с другом посредством трубопроводов, на гидромодуль – насосную станцию – возлагается задача создания циркулирующего потока жидкости.

Помимо насоса, станция включает в себя:

• вентили;
• расширительный бак – здесь компенсируется изменение объема теплоносителя, вызванное изменением температурного режима;
• элементы защиты и управления;
• аккумулирующий бак, посредством которого производится увеличение объема и теплоемкости носителя. Этот компонент необходим для защиты компрессора от преждевременного износа.

Чтобы облегчить процедуру подключения связки, следует привести обобщенный обзор всех рабочих единиц, в совокупности образующих рассматриваемую методику кондиционирования:

• теплообменник – фанкойл – он выглядит как решетка, в ней по тонким трубкам циркулирует жидкость;
• вентилятор, направляющий воздух на решетку с трубками;
• электронные элементы управления, координирующие работу фанкойла, например, задающие частоту оборотов вентилятора, интенсивность подачи хладагента;
• выносной пульт, с помощью которого задаются настройки относительно приведенных выше процессов;
• трасса, составленная из стандартных сантехнических трубок;
• чиллер – он отвечает за охлаждение и сохранение заданной температуры рабочей среды, которая направляется к фанкойлам по трубопроводной трассе;
• бойлер, в котором происходит нагревание жидкости;
• насос, благодаря которому осуществляется циркуляция жидкости.

В соответствии с этим подключение оборудование можно свести к нескольким манипуляциям:

1. Установка агрегатов.
2. Составление узла обвязки.
3. Формирование трассы, монтаж термоизоляции.
4. Введение воздуховодов с полноценными мерами по их звукоизоляции.
5. Обустройство дренажной системы.
6. Подведение к оборудованию элементов питания.
7. Проверка герметичности соединений.
8. Пробный запуск схемы.

Система чиллер-фанкойл отличается сложностью устройства, лучше поручить ее монтаж и настройку узкопрофильным специалистам

Профессионалы произведут необходимые расчеты, принимая во внимание специфику помещений и потенциальную функциональную нагрузку, подберут наиболее эффективные точки для установки агрегатов

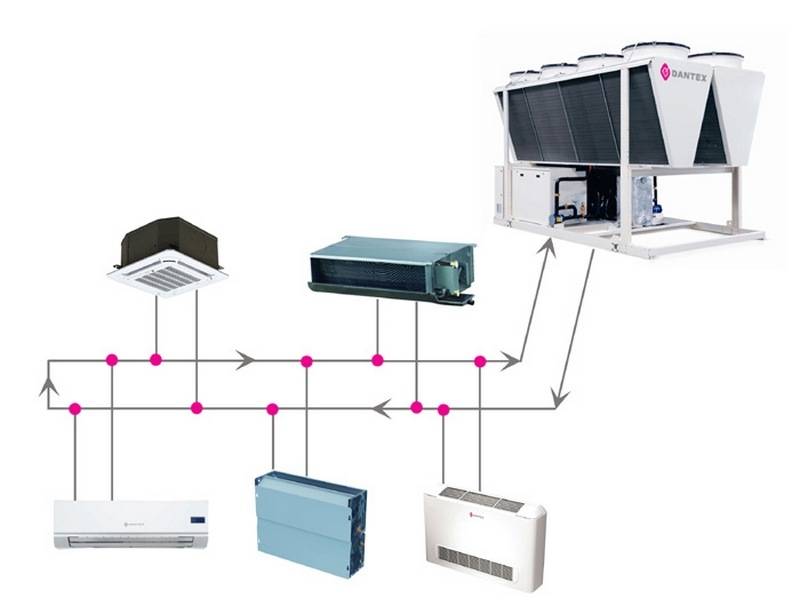

Элементы и сфера применения оборудования

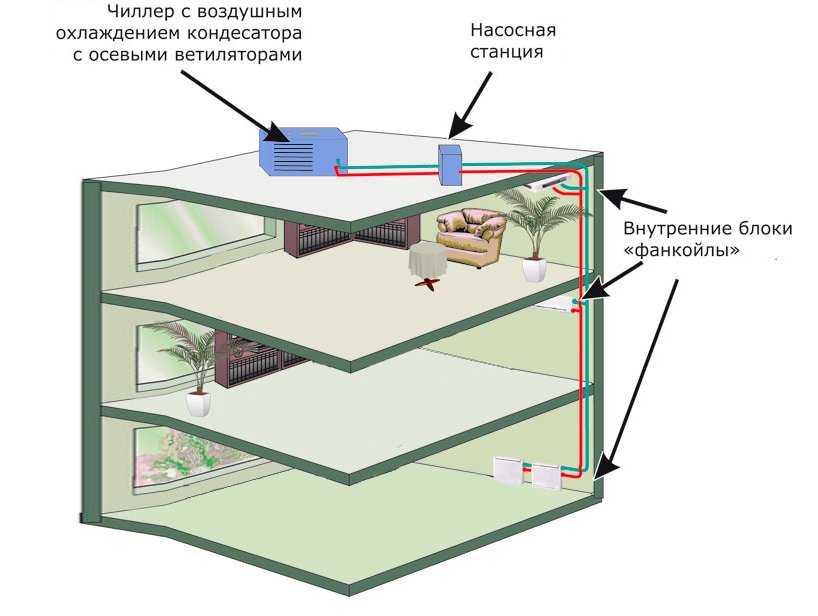

Чиллер — внешний блок мултизонального оборудования

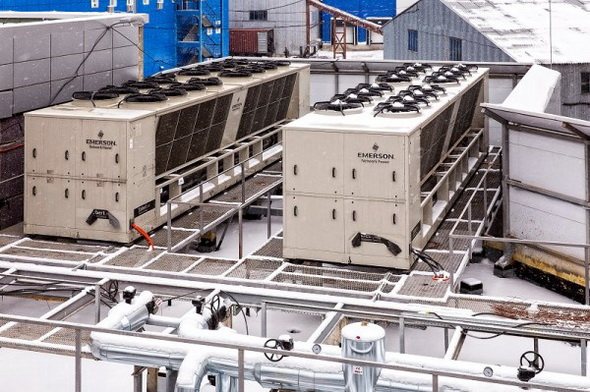

Устройством для охлаждения служит чиллер. Он представляет собой внешний блок, производящий и подающий холод по комплексу трубопроводов, внутри которых происходит циркуляция этиленгликоля или воды. В этом состоит принципиальное отличие от сплит-систем, где в качестве хладагента выступает фреон, передача которого осуществляется по дорогостоящим трубам из меди.

В системе чиллер-фанкойл используются обычные водопроводные трубы (металлические или ПВХ) с надежной изоляцией. В связи с этим оборудование значительно дешевле. Температура наружного воздуха не влияет на эффективность работы системы. Сплит-система теряет работоспособность уже при температуре внешней среды -10 градусов по Цельсию.

Работу внутреннего блока выполняет фанкойл. С его помощью осуществляется прием охлажденной жидкости и передача холода в помещение. После того как жидкость окончательно нагрелась, она передается обратно в чиллер. Фанкойлы устанавливаются в каждом помещении и работают по индивидуальной программе.

Сфера применения:

• гипермаркеты;
• крупные гостиницы;
• подземные сооружения;
• торговые комплексы.
