Система сбора дождевой воды: способы сбора и монтаж системы

Как работает система?

Но скатные крыши для нашей страны являются одним из самых распространённых типов крыш, так что с этим проблем никаких не будет. Плоские крыши для нашей страны всё ещё являются больше исключением из правил, а не распространённым явлением, но даже для них уклон крыши, необходимый для стока воды всегда обеспечивается.

Также очень важно следить за тем, из какого именно материала будет сделана крыша. Но это только в том случае, если вы собираете воду исключительно для технических нужд, а не для использования в быту, тогда этот пункт для вас не играет большой роли

Самое главное требование — отсутствие на крыши каких-либо токсичных или ядовитых веществ. Лучшим вариантом будет выбрать крышу сделанную из керамической черепицы. Но стоит сказать, что многие современные садоводы покрывают свою крышу защитными химическими составами.

Фото методов сбора дождевой воды

Также рекомендуем просмотреть:

• Как сделать коптильню холодного копчения
• Строительство коптильни своими руками
• Как сделать коптильню горячего копчения своими руками
• Как сделать дровокол своими руками
• Как сделать шторы для беседки своими руками
• Делаем водоснабжение на даче своими руками
• Инструкция, как сделать мебель из поддонов
• Очистка бассейна своими руками
• Варианты полива участка
• Инструкция, как легко удалить пень
• Как сделать гаражные ворота своими руками
• Как сделать снегоуборщик своими руками
• Средства для защиты древесины
• Простая поилка для кур
• Как выполнить чистку сажи
• Хороший биотуалет для дачи
• Как сделать мангал своими руками
• Хорошее отопление для теплицы
• Современная зимняя теплица
• Водосточная система для кровли
• Как сделать кормушку для кур
• Декинг своими руками
• Как сделать формы для тротуарной плитки
• Инструкция, как обустроить гараж
• Как сделать заземление в частном доме
• Замок на калитку

— для полива сада и огорода (дождевая вода не содержит хлора и богата кислородом);

— для стирки и уборки (мягкая дождевая вода уменьшает расход моющих средств)

— для мытья машины и смыва туалета.

Самый простой и доступный для дачника способ — это сбор воды с крыши с использованием системы из желобов, установленных по краям крыши, основного водостока и приемной тары.

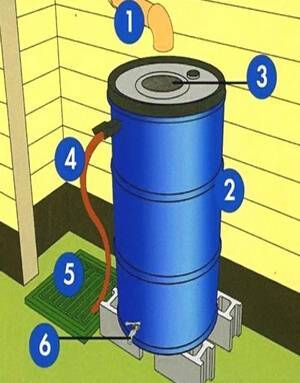

Сбор дождевой воды с крыши

1. Водосточная труба

2. Бочка

3. Фильтр-сетка

4. Трубка для отвода лишней воды

5. Ливневая канализация

6. Садовый кран

Тара для приема дождевой воды должна быть хорошо очищена и иметь крышку. Самый простой и распространенный материал — это двухсотлитровые бочки из-под различных горюче-смазочных материалов

При подготовке такой тары необходимо соблюдать меры предосторожности. Верх такой тары срезают, после неоднократного промыва бочки от остатков содержимого, после удаления верха — внутренности прокаливают паяльной лампой, затем зачищают наждачной бумагой и еще раз промывают. После среза верхней части бочки, края обрабатывают грубым напильником и отшлифовывают

Затем снимают размер диаметра тары и изготавливают крышку из дерева с уплотнительным кольцом

После среза верхней части бочки, края обрабатывают грубым напильником и отшлифовывают. Затем снимают размер диаметра тары и изготавливают крышку из дерева с уплотнительным кольцом.

Непрезентабельный вид такой тары устраняется путем покраски под цвет или фон дачного домика. Наиболее продвинутые умельцы делают сбоку бочки сливной кран — полезный дополнительный элемент, если надо помыть руки, не занося мыло или другие средства гигиены во всю емкость. Необходимость плотной крышки диктуется мерами защиты воды от попадания в нее комаров, пауков, бабочек и прочей жужжащей братии. В период сбора воды верх бочки закрывайте москитной сеткой, таким способом вы избавите себя от последующего вылавливания листьев и прочего мусора, занесенного со двора или смытого с крыши водяным потоком.

Совет!

Насос следует почистить и убрать на хранение в теплое помещение. Для защиты емкости от промерзания крышку засыпают сверху песком.

Пить такую воду не рекомендуется без специальной обработки, которая заключается в кипячении и хлорировании с помощью специальных таблеток, которые продаются в аптеках.

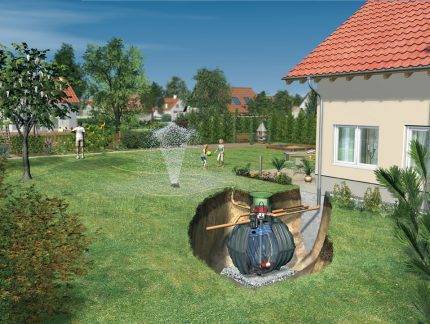

Система сбора дождевой воды в подземный резервуар

1. Кровля — место сбора дождевой воды.

2. Водосточный желоб.

3. Фильтр.

4. Резервуар.

5. Труба для отвода избытка воды.

6. Канализация.

7. Насос.

8. Дождевой «водопровод»

9. Садовый кран.

При строительстве дачного дома выводите водосточные трубы на задний двор. Желательно устанавливать их высоту от земли в соответствии с высотой тары для сбора воды. Если на участке имеется сарай или технический домик для инвентаря, также оборудуйте его системой сбора воды, это не займет много времени, а конечный результат, полная бочка чистой воды, всегда пригодится настоящему дачнику. Поливая цветы или участки огорода с любимой растительностью, не придется носиться со шлангом по участку, чтобы добраться до клумбы. Легче наполнить лейку дождевой водой и полить цветы. опубликовано econet.ru

Правовая охрана вод

Основной законопроект, регламентирующий состояние рек, озер, морей, водохранилищ – Водный Кодекс. В главе 6 говорится об ограничениях использования природных ресурсов. Они регламентируются СанПиНом, охраной поверхностных вод от загрязнения занимаются пользователи объектов – они снижают объем грязных стоков, волонтеры из общественных организаций – проводят всевозможные акции. Предварительно определяются основные загрязнители, разрабатываются меры по минимизации их влияния.

По закону, запрещающему загрязнять водоемы, удается предотвратить загрязнение воды человеком в необратимых масштабах. Правовая защита природных ресурсов не допускает загрязнение вод, в УК РФ определена мера ответственности физических и юридических лиц. Водозабор проводится потребителями для технологических и бытовых нужд, обогрева. При разработке инженерной инфраструктуры на современных предприятиях создается система использования жидкости по замкнутому циклу:

• происходит многоступенчатая очистка стоков;
• затем жидкость, соответствующая техническим нормам, используется для отопления, производственных целей.

Санитарная охрана водоемов – это комплекс мероприятий, включающий:

• правовое регулирование;
• природоохранные мероприятия;
• определение границ водоемов, они устанавливаются в охраняемой зоне.

Знаки охраны воды от загрязнения необходимы у питьевых водоемов в пределах водозабора и выше по течению. В этой зоне запрещено купаться, мыть машины, складировать бытовой мусор. Часто факторами, ухудшающими состояние питьевых водоемов, являются загрязнители, поступающие с бытовыми стоками. Возрастает содержание аммиачных соединений, фекальных масс, фосфатных компонентов, входящих в состав моющих средств. Нормы СанПиН направлены на сохранение природных ресурсов.

Химический состав закачиваемой в систему водоснабжения, нормы концентрации загрязнителей определены сводом правил. Предельно-допустимые концентрации и список загрязняющих веществ периодически пересматриваются.

Мониторинг водных объектов

С целью улучшения состояния разработаны указания:

• по проектированию канализационных систем;
• заборе проб на определение загрязнителей;
• периодичности проведения контрольных мероприятий.

Мониторингу подлежат водоохраные зоны. Проводится всесторонняя оценка концентрации загрязнителей. На основании данных мониторинга разрабатываются природоохранные мероприятия, выписываются предписания по устранению нарушений очистки стоков.

Ведение государственного водного кадастра

Водный кадастр ведется для фиксации информации о каждом открытом и подземном водоеме, который потенциально может служить объектом для хозяйственной деятельности. Фиксируются данные:

• места нахождения источника с координатами;
• формах использования водных ресурсов;
• бытовых или гражданских объектах, которые пользуются источником в своих целях (производят забор для хозяйственных, бытовых нужд, сливают очищенные промстотоки, канализационные жидкости);
• степень загрязнения водоема, виды загрязнителей.

На основании данных Водного кадастра оценивается эффективности использования ресурсов, разрабатываются мероприятия по защите воды от загрязнения. Государственный учет необходим для сохранения водных ресурсов страны. В кадастре содержится информация:

• о реках, протекающих по территории страны;
• озерах, представляющих интерес как питьевые или промысловые водоемы;
• искусственных водохранилищах, созданных для увеличения мощности электростанций или стабилизации водоснабжения городов;
• внутренних морях;
• прибрежной океанической акватории.

Данные учета используются для перспективного планирования развития территорий, строительства новых предприятий.

Как установить систему водосбора?

После выбора «правильной» крыши можно приступать к монтажу системы водосбора. При этом установка ведется либо сверху вниз (от ливневой системы к накопителю), либо в обратном направлении (сначала монтируем накопитель, выстраивая ливневую систему от этой точки).

Монтаж системы водосбора

И оба варианта предполагают использование в роли накопителя емкости из инертного к воде материала. Обычно в этой роли выступает полимерный бак. Поскольку он не поддается коррозии и не меняет химические свойства аккумулируемой жидкости. К тому же, такой бак можно установить либо на поверхности, либо в подвале, либо в специально обустроенном котловане.  Ведь он не подвержен ни коррозии, ни гниению, ни разрушению вследствие линейной деформации, спровоцированной замерзанием воды (лед занимает больший объем, чем жидкость).

Однако с точки зрения эстетики наилучшим вариантом является подземное размещение резервуара. Тогда он попросту не «мозолит глаза». Разумеется, такого же результата можно добиться, заложив емкость в подвал. Но в этом случае резервуар займет часть жилого пространства. К тому же в земле холодно, а в холод – это лучшее препятствие для развития микрофлоры и бактерий в воде. Поэтому в земле вода не зацветет никогда, чего не скажешь о подвале.

В итоге, исходя из вышеприведенных  замечаний, процесс установки системы водосбора должен выглядеть следующим образом:

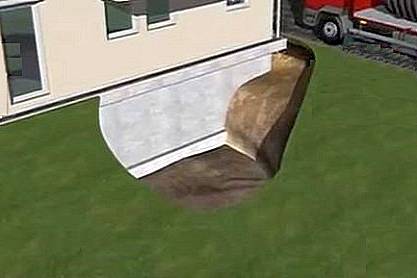

• Роем котлован, утилизируя часть грунта. Его объем займет 2-кубовая емкость. По завершению земляных работ на дно котлована укладывается песчаная «подушка» толщиной до 20 сантиметров, выравнивающая несущую способность грунта.
• Далее в котлован закладывается емкость, которую располагают на песчаной подушке. После этого пространство между стенками емкости и котлована засыпается сухой песчано-цементной смесью.
• Следующий шаг – врезка в тело емкости двух адаптеров. Сквозь первый пройдет ливневая труба с крыши, а сквозь второй – напорная труба от расположенного в емкости погружного насоса. Соответственно, на этом же этапе монтируется и сам насос и вертикальная ветвь водоотвода с кровли.
• После этого можно заняться монтажом горизонтальных желобов, транспортирующих дождевые воды к горловине вертикального стока. Причем уклон желоба должен идти именно к горловине.
• В финале нужно засыпать котлован обычным песком, предварительно позаботившись о теплоизоляционной прослойке. В этой роли можно использовать пенополистирольные плиты, укладываемые поверх и с боков накопительной емкости. Причем плиты фиксируют балластным способом, придавливая грунтом.

Ну а самый последний этап – это обустройство смотрового люка, открывающего доступ к «внутренностям» накопителя.

Устройство простой системы с бочкой

Для сборки самой легкой схемы потребуется комплект для установки водостоков, фильтр, готовый бак для воды, короткий шланг и крепежная арматура.

Результатом трудов станет простейшая система сбора воды с наклонной крыши с большим пластиковым резервуаром в качестве накопительной емкости

Пластиковые желоба, лотки и трубы необходимого размера приобретаем в строительном магазине. Если не устраивает пластик, используем детали из оцинкованной стали, самодельные или заводского изготовления.

Собираем водосточную систему в следующем порядке:

• с помощью специальных скоб или крюков закрепляем по краю крыши желоба;
• на углу, в удобном для установки резервуара месте, подвешиваем водосточную трубу;
• соединяем основные элементы приемной воронкой;
• герметизируем швы и стыки.

При монтаже водостоков следим, чтобы был небольшой наклон в сторону трубы (2-3 см на 1 м). Размеры труб и желобов зависят от площади крыши. Например, диаметра 80 мм достаточно для оборудования ската 25-30 м².

Собирая угловую трубу, к которой будет присоединен резервуар, не забываем вставить фильтр. Таким же фильтром для задержки мусора и песка можно оснастить воронку.

Далее нам потребуется вынуть из трубы небольшой фрагмент, а на его место вставить компактный коллектор, перенаправляющий воду в резервуар

Маркером наносим разметку, определяя высоту установки водоотвода на уровне верхней части емкости.

Берем ножовку по металлу или пластику (в зависимости от материала трубы) и аккуратно вырезаем участок, соответствующий по размерам вставной детали

Вынимаем отпиленный участок и на его место вставляем коллектор.

Коллектор сборный, состоит из двух частей: верхний элемент нанизываем на кромку трубы, находящуюся сверху, нижний – на отрезок снизу

Герметично закручиваем водоприемник, затем к нему присоединяем шланг. Это сделать несложно, если заранее установить штуцер. Под крышкой резервуара вырезаем отверстие подходящего диаметра, второй конец шланга вставляем в него.

Если вместо пластикового или стального соединительного элемента прикрепить гибкий эластичный шланг, емкость можно будет двигать или наклонять

Важный нюанс: грамотно подготовленное основание поможет лишней воде свободно уходить в грунт (или в канализационный колодец), а не разливаться вдоль дома или затапливать фундамент.

Участок для установки резервуара засыпают гравием, сверху делают подставку из керамических блоков или кирпичей.

Еще одна инструкция по монтажу водосборника Aquacan:

Галерея изображений Фото из Шаг 1 — проверка комплекта Шаг 2 — монтаж крана и клапана для шланга Шаг 3 — входное отверстие в водосборнике Шаг 4 — отверстие в водосточной трубе Шаг 5 — монтаж соединительного рукава Шаг 6 — тестирование работы крана Шаг 7 — декорирование водосборника цветами Шаг 8 — устранение недочетов монтажа

Сборка фабричных моделей хороша тем, что все необходимые детали и даже часть инструментов идут в комплекте с емкостью.

Водосточные системы

Качественные водосточные системы не только способствуют сбору дож­девой воды, но и предотвращают из­лишнее увлажнение фасада и фунда­мента, приводящее к их разрушению.

Один из самых популярных ма­териалов для производства водо­стоков — поливинилхлорид (ПВХ). Преимущества водостоков из не­го — неподверженность коррозии, небольшой вес, простота монтажа, ударопрочность, долговечность, оп­тимальное соотношение цены и ка­чества.

Выбирая водостоки, нужно учиты­вать площадь кровли и высоту здания. Этих данных вполне достаточно для специалиста, подбирающего размер желобов и труб.

Чтобы определить качество водо­стока, потребителю нужно обратить внимание на несколько ключевых мо­ментов:

Легкое защелкивание и в то же время плотное прилегание соедини­тельных элементов;
Способность качественного же­лоба восстанавливать свою первона­чальную форму при умеренном сжа­тии;
При использовании водостоков на резиновых уплотнителях нужно обратить внимание на ширину резинок (чем она больше, тем лучше будет герметизация деталей конструкции), хорошую пористость резинок и их спо­собность восстанавливать форму после сдавливания.

Но главное условие долгой службы водосточной системы — качественный монтаж. Необходимо проконтролиро­вать уклон системы желобов в сторону воронки, а также соблюдать указан­ное производителем расстояние меж­ду кронштейнами желобов и труб, иначе элементы могут провиснуть или деформироваться.

Подземный бак

Размещают под землей. Самые маленькие подземные резервуары могут соединяться между собой и иметь общую емкость около 2000 литров или выполнены в виде одного цельного резервуара. Таким образом, мы получим больший резервуар, емкость которого обеспечит наши потребности. В резервуар дождевая вода попадает непосредственно из труб системы водостоков дома. Некоторые производители предлагают более продвинутые системы, которые включают в себя специальные фильтры и датчики. Это необходимо, если вы хотите использовать дождевую воду для смыва унитаза или мытья автомобиля.

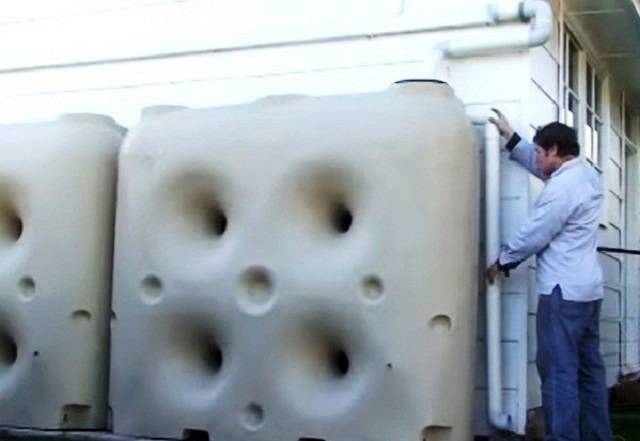

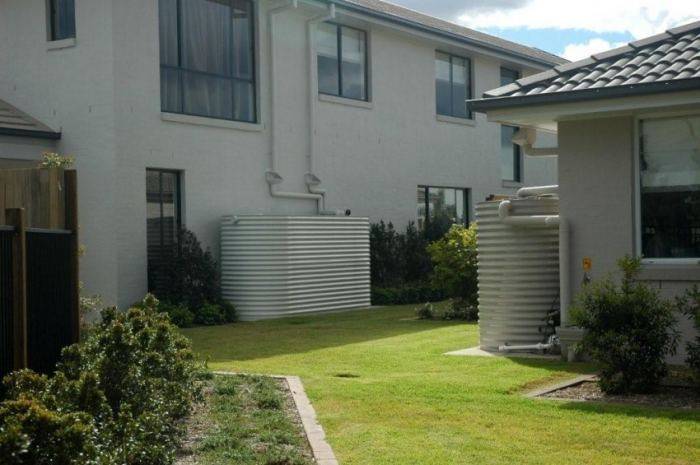

Надземный бак

Собирает воду, которая также вытекает из водосточных труб. Наземные резервуары, как правило, размещены на фасаде здания. Стандартная емкость составляет от 300 до 2000 литров. Современные надземные контейнеры отвечают декоративным качествам и выполнены в соответствие с ландшафтной архитектурой. Таким образом, каждый владелец дома может легко выбрать бак, который будет вписываться в архитектуру построек.
Помните, что как надземные, так и подземные баки дождевой воды не должны быть изготовлены из металла. Дождевая вода может содержать кислоты, которые вызывают коррозию, что приведет к увеличению концентрации железа в воде. Таким образом, лучшим решением будет изделие, изготовленное из пластика.

В каких местах лучше всего установить бак?

Большую часть дождевой воды мы получаем с крыш или балконов. Также количество и качество воды зависит от типа кровли и конструкции крыши. Собрать дождевую воду легче всего со скатных или вальмовых крыш, где угол наклона более 12 град. Вода здесь не скапливается на поверхности и быстро попадает в желоба и водосточные трубы. Кроме того на крутых наклонных поверхностях скапливается меньше пыли, ила и грязи. Оптимальным покрытием крыши является традиционной черепица или мягкая кровля. К поверхностям этих кровельных материалов не пристает слишком много грязи. На плоских крышах не достигается столь хороших показателей. Они накапливают на поверхности больше примесей, которые попадают в дождевую воду. Некоторые кровельные покрытия также образуют зеленую пленку. Это явный признак того, что сбор дождевой воды для таких типов крыш не очень хорошее решение, так как вода, попадающая в резервуар, будет содержать много бактерий и загрязнений. Также большое влияние на качество собираемой дождевой воды оказывают типы желобов и водосточных труб. Здесь лучшие применять изделия из пластмасс. Стальные водосточные желоба из листового металла приводят к увеличению уровня железа в воде.

Сколько дождевой воды можно собрать за сезон?

Достаточно большой контейнер дождевой воды может вместить довольно много воды. При среднегодовом количестве осадков около 600 мм / м 2 и площади крыши 200 м 2 теоретически можно получить 120 м 3 дождевой воды. Однако на практике такого результата не получается. В периоды наиболее интенсивных осадков можно собирать лишь некоторую часть воды. Ее реальное количество за сезон может доходить до 60% осадков. В нашем случае, это составит 72 м 3 . Таким образом, за сезон можно прилично сэкономить.

Какое лучшее решение для сбора воды?

Дождевая вода, собранная в баке хорошо подходит для нужд домашнего хозяйства. Во многих случаях основным критерием ее сбора является цена емкости. Для небольшого частного дома успешно может быть использован надземный резервуар, который помещают непосредственно под водосточную трубу. Воду выбирают с помощью установленного специального крана в баке либо при помощи погружного насоса высокого давления

Следует обратить внимание на место установки резервуара, было бы лучше его разместить в тени, так как длительное освещение солнечным светом может привести к росту бактерий и водорослей.

Для более требовательных владельцев мы рекомендуем подземный резервуар. Хотя цена контейнера для дождевой воды будет несколько выше, однако появятся другие преимущества — подземная емкость будет спрятана и освободит территорию во дворе. Простой резервуар для воды рыть прямо в землю или прятались в подвале

Это особенно важно в небольших дворах с плотной застройкой

Туалеты, стиральные машины или попеременное использование дождевой воды и воды из трубопровода требует более сложных конструктивных решений и может повлечь большие инвестиционные затраты.

Строительство эко мечети в Турции

Details

Created on 08.02.2013 09:34

Written by Natali

Окруженный горами, четвертый по величине город Турции, Бурса уже является одним из самых зеленых мегаполисов страны и собирается стать еще зеленее.

Эко мечеть планируется построить в западной части города, где она будет производить 120 кВт электроэнергии из энергии солнца и ветра. Здание будет потреблять 50 кВт, продавая остальное национальной электрической сети. Строительство планируется завершить в 2015 году.

В Турции уже есть одна эко мечеть, которая генерирует и использует солнечную энергию. Мечеть находится в деревне, в провинции Аккую.

Но мечеть в Бурсе будет первой мечетью, разработанной для производства и потребления возобновляемой энергии.

Комплексный подход к сбору и использованию дождевой и талой воды

Если вы планируете поливать дождевой водой сад и огород, ее мож­но собирать в большую бочку, расположенную под водосточной трубой. Если же вы рассчитываете использо­вать ее по полной программе, необходимо специальное оборудование, которое позволит правильно соби­рать, хранить и распределять дождевую воду воду. Европейский опыт в обла­сти сбора и использования дождевой воды предлагает множество идей о том, как организовать систему не­традиционного водоснабжения и эко­номить средства, необходимые для ее обслуживания. Основные элемен­ты такой системы перечислены ниже.

Главное место сбора талой или дождевой воды – крыша. Качество дождевой воды зави­сит не только от уровня загрязнения воздуха, но и от вида и конструк­ции крыши. Она должна иметь до­статочно крутой наклон. Тогда вода стекает быстрее и в ней не разви­ваются микроорганизмы, как в лу­жах на плоских крышах. С точки зрения химического состава стекающей воды оптимальным счи­тается покрытие из инертных материалов, не содержащее краси­телей, например глиняная черепи­ца. Категорически не рекомендуют собирать воду с кровли, содержа­щей амфибол-асбест или свинец

С осторожностью следует относить­ся и к медной кровле

Наружные каналы, направляющие дождевую воду в бак, — желоба и водосточные трубы

Следует обра­тить внимание на материалы, из ко­торых они сделаны. Непригодны желоба и трубы, содержащие сви­нец. Современные материалы (ПВХ, оцинкованная сталь и пр.) не со­здают проблем

По желобам вода попадает в водосточную трубу, от которой отходят каналы в бак, и дождевую канализацию или непосредственно на участок. Выход канала должен находиться как мож­но ближе ко дну бака, поскольку именно там скапливается осадок

Современные материалы (ПВХ, оцинкованная сталь и пр.) не со­здают проблем. По желобам вода попадает в водосточную трубу, от которой отходят каналы в бак, и дождевую канализацию или непосредственно на участок. Выход канала должен находиться как мож­но ближе ко дну бака, поскольку именно там скапливается осадок.

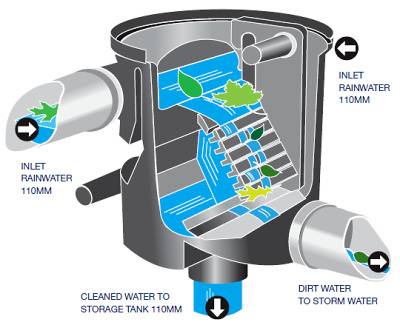

Фильтры — собирают сор и загряз­нения. Вместе с водой в желоба и тру­бы попадают скапливающиеся на кры­ше листья, сор, пыль и грязь. Поэтому, хотя некоторые методики этого и не предусматривают, первую дож­девую воду лучше полностью сливать в канализацию. Целесообразно ис­пользовать специальные решетки для желобов и фильтрационные корзин­ки для труб. Чтобы в бак не попадали грязь и мелкий сор, перед входом в ре­зервуар устанавливают фильтры с диа­метром отверстии не более 0,2 мм или металлическое ситечко. После такой очистки вода все равно может быть до­вольно мутной. Поэтому рекомендуют также тонкую механическую очистку (фильтром, диаметр отверстий кото­рого не превышает 5 микрон) и освет­ление на оборудовании многослойного типа. Осветлительный фильтр пери­одически нужно дезинфицировать, чтобы нейтрализовать бактериаль­ные отложения, неизбежно скаплива­ющиеся на фильтровальной подушке. Современный рынок стройматериа­лов предлагает большой выбор систем предварительной фильтрации. Фильтр можно установить на готовую систему.
