Системы отопления частного дома своими руками: схемы, фото

Выбор способа отопления частного дома

В условиях России на выбор влияют множество факторов:

климатические условия региона строительства;
доступность того или иного топлива;
наличие на рынке отопительных агрегатов нужного типа;
личные предпочтения застройщика.

Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.

При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.

Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.

Это повышает эффективность обогрева и позволяет снизить температуру в радиаторных контурах. В результате меньше перегорает кислород воздуха, и улучшаются условия пребывания в таком доме.

Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.

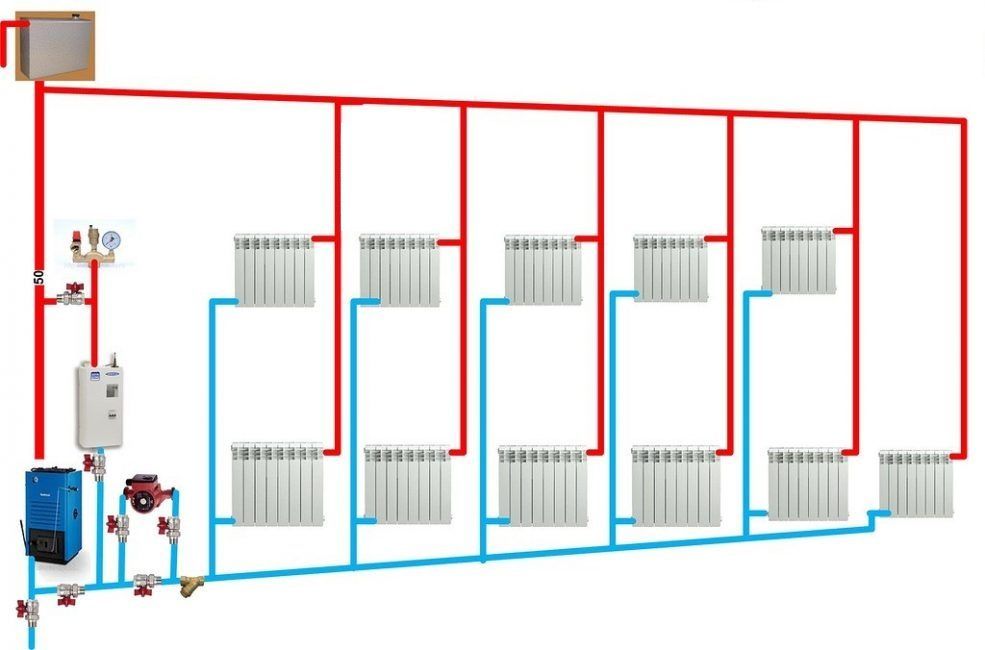

Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.

Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.

Выбор котла

Котел может быть нескольких типов:

Электрический котел;
Котел, работающий на жидком топливе;
Газовый котел;
Твердотопливный котел;
Комбинированный котел.

Кроме затрат на топливо, потребуется не реже, чем раз в год проводить профилактический осмотр котла. Лучше всего для этих целей вызывать специалиста. Также потребуется выполнять профилактическую очистку фильтров. Наиболее простыми в эксплуатации считаются котлы, которые работают на газе. Также они довольно дешевые в обслуживании и ремонте. Газовый котел подойдет только в тех домах, которые имеют доступ к газовой магистрали.

Котлы данного класса выделяются высокой степенью безопасности. Современные котлы устроены таким образом, что для них не требуется выделять специальное помещение для котельной. Современные котлы характеризуются красивым внешним видом и способны удачно вписаться в интерьер любой кухни.

Газовый котел на кухне

На сегодняшний день особой популярностью пользуются полуавтоматические котлы, работающие на топливе твердого типа. Правда, есть у таких котлов один недостаток, который заключается в том, что один раз в день необходимо загружать топливо. Многие производители выпускают такие котлы, которые являются полностью автоматизированными. В таких котлах загрузка твердого топлива происходит в автономном режиме.

Однако такие котлы немного более проблематичные. Помимо основной проблемы, которая заключается в том, что сейчас электричество довольно дорогое, они еще могут перезагружать сеть. В небольших поселках на один дом выделяется в среднем до 3 кВт в час, а для котла этого мало, причем нужно учитывать, что сеть будет загружена не только работой котла.

Электрический котел

Для организации отопительной системы частного дома можно установить и жидкотопливный тип котла. Недостатком таких котлов является то, что они могут вызывать нарекания с точки зрения экологии и безопасности.

Тепловая мощность секции — важнейший параметр

Кроме того, различные типы отопительных приборов имеют разную тепловую мощность. У алюминиевых радиаторов она может достигать 185-200 Вт на секцию, а у чугунных она редко превышает 130 Вт. Но кроме материала секций на тепловую мощность сильно влияет и параметр (DT), учитывающий температуру входящего и выходящего из батареи теплоносителя. Так, высокая тепловая мощность алюминиевой батареи, соответствующая по паспорту 180 Вт, достигается при DT = 90/70, то есть температура входящей воды должна быть 90 градусов, выходящей – 70 градусов.

Однако нужно понимать, что эксплуатация практически любого котла при таких условиях – большая редкость. У настенных котлов максимальная температура – 85 градусов, а пока теплоноситель дойдёт до батареи, значение температуры ещё более снизится. Поэтому даже при покупке алюминиевых батарей нужно исходить из того, что тепловая мощность секции не будет превышать значения, соответствующего DT=70/55, т.е. примерно 120 Вт.

Водяное отопление частного дома своими руками схемы

Коллекторная схема отопление в частном доме своими руками

Отопление при помощи воды отличается высоким качеством и простотой организации среди остальных типов обогрева. Системы разнятся видом топлива, на котором работают: жидком (солярка, мазут); твердом (уголь, торф, древесина); газу или электроэнергии. Рационально подбирать котел, исходя из доступности конкретного вида горючего.

При монтаже водяного обогрева применяют следующие типы труб: медные, стальные, из нержавеющих металлов либо полимерные. Поскольку от выбора материала зависит надежность и прочность системы, рассмотрим все варианты:

Стальные трубы отличаются невысокой стоимостью и доступностью, однако они подвержены коррозии. Соединять их рекомендуют при помощи резьбы, так как при сварке места соединения будут ржаветь.
Медные трубы характеризуются как самые долговечные и надежные, но довольно дорогие. Соединяют их при помощи пайки.
Трубы из нержавеющих металлов будут самыми долговечными, при этом потребуют больших финансовых затрат. Соединяют такие трубы посредством резьбы.
Полимерные трубы отличаются небольшой ценой при малой стойкости к перепадам температур. Их можно соединять пайкой либо посредством резьбы.

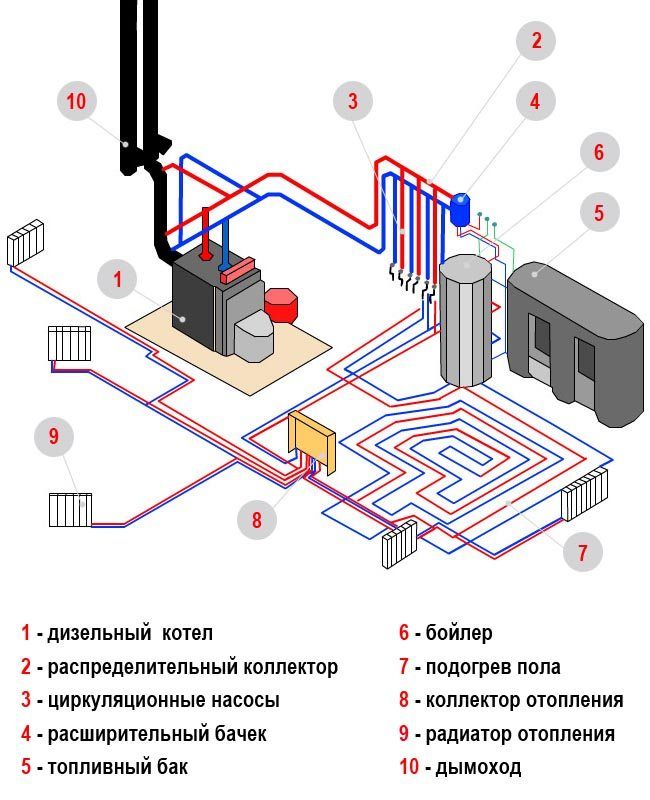

Водяное отопление отдельного дома, независимо от топлива которым нагревается теплоноситель, может быть одноконтурным и двухконтурным. Первый способ позволяет эксплуатировать систему для обогрева помещения либо нагрева воды, тогда как при втором совмещаются обе функции. Довольно практичным является прокладывание двух одноконтурных систем. Такой способ выгоден при подогреве воды в летний период и обеспечивает экономную работу котла.

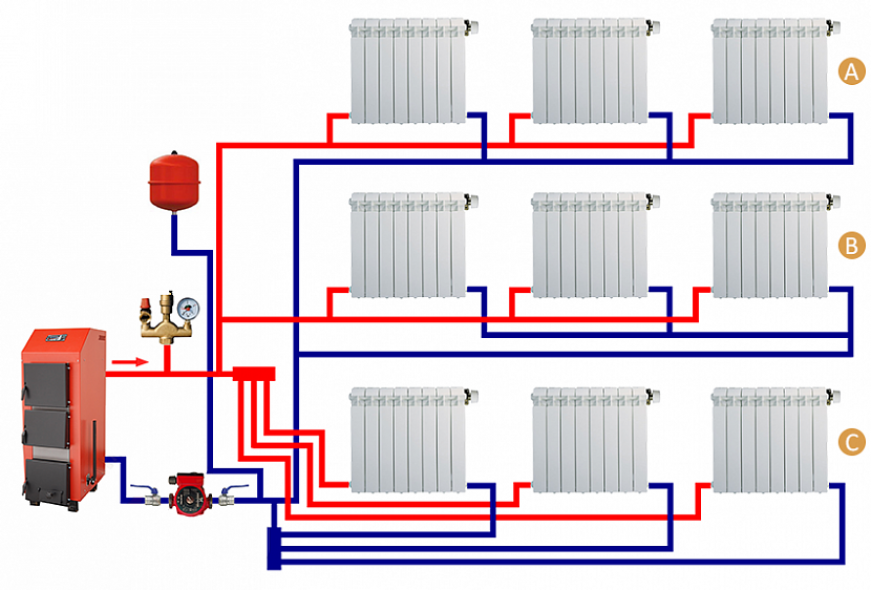

Коллекторная схема отопление в частном доме своими руками

Системы отопления частных домов различают по типу разводки: коллекторная, однотрубная и двухтрубная.

В однотрубной схеме нагретая жидкость, двигаясь, постепенно теряет температуру, вследствие чего последние батареи будут неспособны отопить комнату.
Наилучшим образом обогреть коттедж позволит двухтрубная система отопления. Этот способ предполагает подключение к радиатору двух трубопроводных веток. По одной подается нагретая вода, а по другой выводится охлажденная. Ветка с нагретым теплоносителем подводится параллельно ко всем батареям. Установка термостатов по линии подачи горячего теплоносителя перед радиаторами дает возможность регулировать температуру. Потери тепла при использовании данного способы незначительны.
Коллекторная система считается самой передовой на данный момент. Она функционирует следующим образом: от коллектора ко всем радиаторам отходит 2 трубы (по одной поступает горячая вода, а вторая служит для возвращения остывшей). Её использование делает возможным регулирование температуры в любом из помещений и позволяет проводить ремонт, не отключая полностью отопление дома.

Расчет отопления подразумевает под собой точное определение необходимой мощности котла. Рассчитывают отопление частного дома по следующей формуле:

W = k*S/10,

где W –мощность, кВт;

k – коэффициент поправки. Чтобы показатель мощности котла можно было рассчитать максимально точно вводятся специальные коэффициенты. Они зависят от общей температуры и погодных условий для различных областей (для Подмосковья и средней полосы России принято использовать коэффициент 1,2-1,5; для Урала и северных регионов 1,5-2; на юге 0,7-1,2).;

S – площадь коттеджа в метрах квадратных.

Рекомендуют к рассчитанному значению добавить 20% запаса производительности. Это позволит на случай сильных морозов не перегружать котел при роботе на полную мощность.

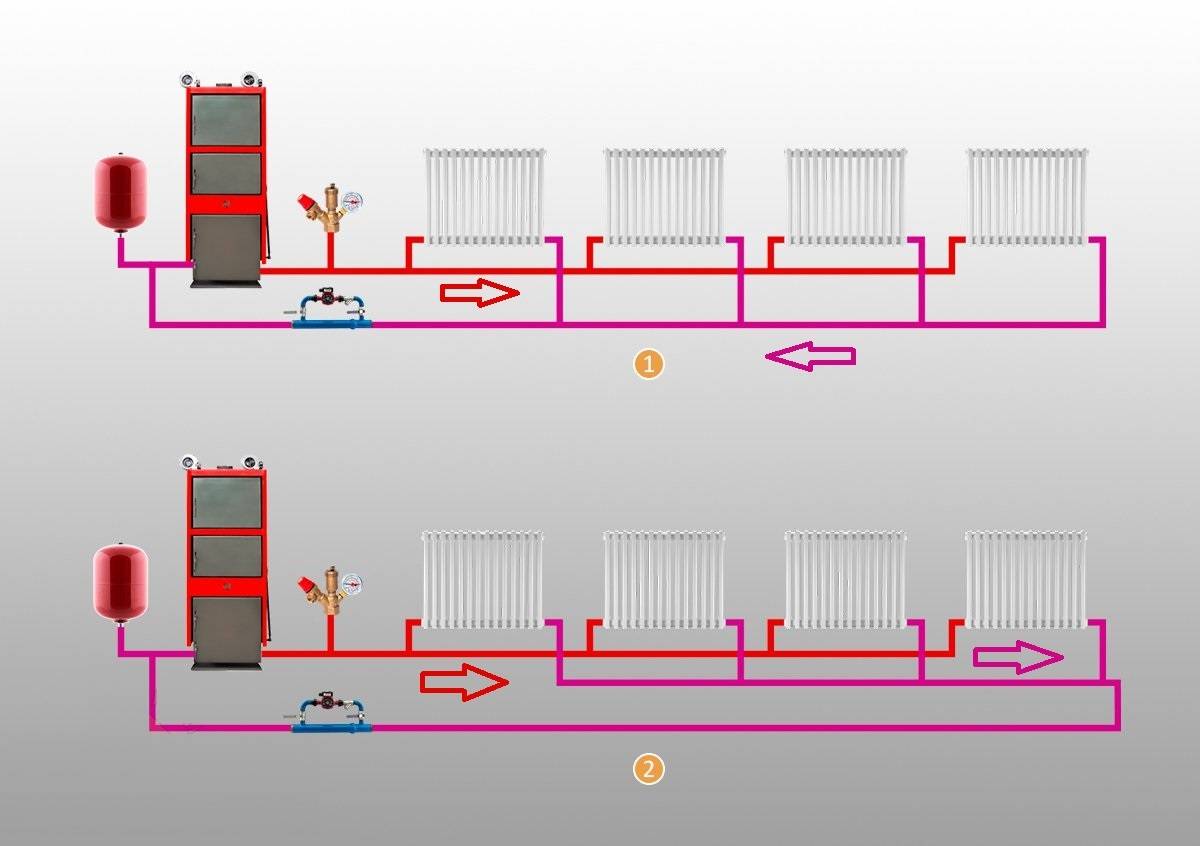

Схемы отопления – однотрубная и двухтрубная система, какая лучше, и от чего зависит выбор схемы

Отопление частного дома может быть выполнено своими руками по различным схемам. Основных способов устройства два – однотрубная и двухтрубная схема.

Однотрубная система отопления весьма популярна в среде индивидуальных застройщиков по следующим причинам:

Относительно демократичная стоимость устройства и его простота, позволяющая реализовать все своими руками. Достаточно владеть навыками сварщика средней квалификации.
Гидроустойчивость, при которой теплоотдача разводки не изменяется при отключении отдельного нагревательного элемента.
Экономное расходование основного материала – труб.
Система характерна невысокой инерционностью и быстрым прогревом контура, что объясняется уменьшенным количеством теплоносителя при такой схеме.
Эстетичный внешний дизайн, особенно, когда магистральная труба проводится в стене.
Применение современного запорного и регулирующего оборудования (автоматические и ручные регуляторы температурных значений) позволяет производить точную настройку системы и обеспечить ее стабильность.
Простота конструкции, определяющая ее надежность.
Простой монтаж, обслуживание и эксплуатация.

Использование средств автоматизации позволяет включить однотрубную систему в комплекс схемы управления «Умный дом», регулирующий ее работу в зависимости от погодных условий, времени суток, сезона и других факторов.

Основные нарекания на такую схему подключения для частного дома состоят в неравномерности нагрева отдельных элементов – чем больше удаленность от котла, тем медленнее нагреваются батареи, поскольку теплоноситель охлаждается по мере перемещения по контуру.

Частично такой эффект нивелируется использованием циркулярного насоса. Можно также увеличить количество секций в удаленных батареях, что позволит выровнять теплоотдачу.

Такими мерами можно в значительной степени снизить влияние отрицательных факторов. В результате водяное отопление, выполненное по такой схеме, считается лучшим для частных домов площадью до 150 м3.

В двухтрубной системе отопления, наполнение всех радиаторов происходит одновременно. Этим обусловлен равномерный нагрев всего трубопровода.

Одновременно возникает возможность регулировки количества теплоносителя, проходящего в любом из коллекторов системы.

Такая схема, сделанная правильно своими руками имеет ряд определенных преимуществ:

Возможность автоматической регулировки температуры в каждом помещении.
Любой контур работает независимо, сбой в работе одного из них не влияет на функционирование остальных.

Вместе с тем имеются и определенные недостатки:

повышенная сложность конструкции;
большая материалоемкость разводки;
повышенная трудоемкость исполнения.

От выбора схемы отопительной системы загородного дома, зависит стабильность работы все системы. Так, для зданий с постоянным проживанием, допустимо использовать однотрубную схему подключения.

Двухтрубную систему лучше применять в домах периодического посещения, когда можно прогревать жилище с пониженным расходом горючего.

Выбор варианта подключения зависит от пожеланий застройщика и полностью находится в его компетенции.

Стандартный метод расчёта радиатора отопления

Самый простой расчёт, рекомендуемый зачастую продавцами данного оборудования, основывается на общепринятых нормах, по которым на обогрев одного квадратного метра площади помещения должно приходится около 100 Вт мощности нагревательного прибора. Это примерно соответствует, по их же оценкам, одной секции батареи на два квадратных метра помещения.

Данный подход является чрезмерно упрощённым. На выбор количества секций радиатора или его площади влияет целый ряд различных факторов. В первую очередь следует понять, что батареи отопления подбираются не в зависимости от площади в помещения, а в зависимости от его теплопотерь, которые определяются наличием одного или нескольких окон, дверей, расположением помещения, в т.ч. углового, а также ряда других факторов.

Розливы и подводки

Для создания розливов и подводок хорошо подходят трубы из полипропилена, армированные алюминием или фиброй. Эти изделия ценятся за простой монтаж, не требующий специального оборудования. Кроме того, полипропиленовые армированные трубы долговечны и прочны, что всегда является положительным качеством. Конечно, можно использовать обычные полипропиленовые трубы, но армированные изделия имеют гораздо лучшее сопротивление разрыву, что в некоторых ситуациях может стать очень хорошим подспорьем.

Помимо достоинств, у полипропиленовых труб есть и минусы, главный среди которых – высокий коэффициент теплового расширения. Для ликвидации этой проблемы используются компенсаторы, которые представляют собой П-образные или круглые изгибы. Армирование позволяет снизить расширение до уровня, сопоставимого со стальными изделиями. Выбор материала для армирования зависит в основном от пожелания домовладельца. Фольга из алюминия, по распространенному мнению, предохраняет теплоноситель от контактов с кислородом, поскольку стенки трубопровода пропускают некоторое количество воздуха, но такое мнение может быть слишком преувеличенным. Использование стекловолокна в данном случае будет более выгодным, поскольку зачищать трубу при сварке от остатков расплавившейся фольги не придется – а это напрямую влияет на простоту и скорость монтажа.

Выбор труб подходящего диаметра тоже является актуальным вопросом, и отталкиваться тут приходится в первую очередь от типа используемой отопительной системы. Например, для отопительных систем, в которых используется естественная циркуляция жидкости, чаще всего используются трубы ДУ32, имеющие внешний диаметр 40 мм. В конструкциях, оборудованных насосом, можно применять трубы ДУ20 с внешним диаметром 25 мм.

Делать подводки к отопительным приборам можно из этих же труб, кроме тех случаев, когда используется коллекторная разводка: в таком случае для каждого радиатора предназначена своя пара труб, как правило, 16-миллиметровых изделий из сшитого полиэтилена. Практика показывает, что комбинирование лучевой разводки и теплых полов в помещении является довольно трудоемким занятием, и такая конструкция не получит звание «самое простое отопление частного дома», но существуют случаи, когда коллекторное подключение отопительных приборов и водяных теплых полов все же используется.

На что обратить внимание при выборе коллектора отопления

Конечно, перед тем как приобретать коллектор отопления следует определиться с конкретной моделью

На какие критерии следует обращать внимание при выборе разберемся ниже:

Стоимость – слишком дешевые варианты рекомендуем исключить сразу, конечно, можно попробовать сэкономить, но сколько времени прослужит такая деталь неизвестно, но скорее всего недолго. Приобретя дешевый коллектор можно потратить значительно больше сэкономленной суммы на замену этого элемента

Коллекторы из хорошей стали априори не могут стоить дешево, а значит следует обратить внимание на средний ценовой сегмент и более дорогие модели.
Комплектация – сегодня можно встретить в продаже готовые насосно-коллекторные узлы. Такие комплекты обойдутся дороже, однако исключат из списка необходимых приобретений одну или несколько деталей

В некоторых случаях приобретение готового узла достаточно выгодно.
Сложность монтажа – особенно важен этот момент, если вы планируете устанавливать коллектор самостоятельно. Некоторые модели достаточно просты в монтаже и не требуют сложного оборудования, другие же смогут установить только квалифицированные мастера с профессиональными инструментами.
Технические характеристики – рекомендованный диапазон давления, температур и прочих показателей для различных коллекторов может отличаться, обязательно учитывайте рабочие параметры системы при выборе комплектующих.
Производитель – рекомендуем обращать внимание на продукцию проверенных производителей, предоставляющих гарантию на свои изделия – это убережет вашу систему от необходимости замены и траты средств.

Конечно, есть ещё множество нюансов при выборе, поэтому если вы не имеете опыта работы с коллекторными системами – лучше обратиться к профессионалам, которые помимо теоретических знаний обладают практическими и могут сказать как ведут себя те или иные коллекторы в системе не только сразу после установки, но и спустя несколько лет работы.

Расчет радиаторов отопления в доме

Существуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Самым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр. В средней полосе России зимний показатель составляет 50−100 ватт, в регионах Сибири и Урала 100−200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120−150 ватт на одну секцию. Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18−20 м 2 со стандартной высотой потолков в 2,5−2,7 м понадобится два чугунных радиатора по 8-м секций.

Wilo Assistant

Полезное дополнение для подбора насоса в контур отопления. Также устанавливается на Android и iOS. Программа содержит огромный список различных моделей насосов. Вам достаточно ввести название вашего старого агрегата или предполагаемый вариант оборудования, которое вы планируете устанавливать.

Особенность приложения в том, что оно подбирает замену старым насосным установкам, которые уже сняты с производства. Вам будет предложен вариант с такими же или улучшенными параметрами. Вы сможете прямо из программы перейти к каталогу и посмотреть подробную информацию о характеристиках насоса, руководства по его эксплуатации и монтажу, напорно-расходный график.

Программа расчета теплого водяного пола

Существуют два метода, чтобы рассчитать водяной теплый пол, это:
наглядный способ;
и онлайн калькулятор.

При первом способе для вычисления используется миллиметровая бумага, карандаш и ластик.

На бумаге рисуется площадь помещения, со всеми предварительными данными и при помощи формул производится расчет. Такой метод более точный, но он отнимает много свободного времени и требует особых навыков. Поэтому, для более быстрого подсчета теплых полов, применяется программа для расчета теплого пола – онлайн калькулятор.

С помощью такой программы можно с легкостью, всего за несколько секунд получить всю интересующую информацию, базисные характеристики и итог подсчета теплого пола.

Суть этого способа, заключается в том, что все данные вносят в калькулятор онлайн, с необходимыми размерами и выборами, которые в нем уже установлены. Затем при нажатии на итог, вычислительная техника выдает результаты.

Для расчета потребуется:
ввести данные, описывающие помещение, в котором предполагается установка пола;
определить начальные данные для расчета. К базовым данным относятся;
регион расположения помещения, определяющий среднюю температуру воздуха и необходимую температуру пола;
влажность в помещении;
площадь покрытия пола;
количество окон, входных дверей и стен, выходящих на улицу;
произвести расчет тепловых потерь;
определить месторасположение оборудования и прокладки труб.

По заданным параметрам производится проектирование, то есть программа отразит введенную информацию схематически:
произвести расчет количества материалов для пола. Программа автоматически рассчитает метраж трубы для теплого пола и иные параметры, которые требуется учесть при обустройстве дополнительного источника отопления;
с помощью программы можно также рассчитать;
параметры гидравлического сопротивления;
необходимую мощность отопительного котла и иного оборудования, требующегося для обустройства пола: расширительного бака, насоса, подающего воду в систему и так далее.

Правильный расчет является залогом установки оптимальной конструкции пола. Желательно, чтобы расчет проводили квалифицированные специалисты, которые, определив все условия, смогут вычислить оптимальные параметры. Если укладка пола производится самостоятельно, то для расчета рекомендуется пользоваться компьютерными программами.

Когда будут готовы все итоги и можно будет приступить к установке водяного теплого пола, следует ознакомиться с несколькими нюансами.

Отопительные приборы

Можно даже привести пример: радиаторам для прогрева помещения необходимо нагреть верхнюю его часть до 25 градусов, то есть большое количество тепла будет уходить впустую. Теплые полы лишены такого недостатка, нагревая пространство под потолком в последнюю очередь. Правильная регулировка теплых полов и особенности использования этой конструкции позволяют существенно сэкономить без ущерба для комфорта.

Выбор сшитого полиэтилена в качестве материала обусловлен в первую очередь его высокой гибкостью, причем риск повредить эти трубы при сгибании минимален. Стоимость представленного материала находится на довольно низком уровне, на порядок опережая своего ближайшего оппонента – нержавеющую сталь.

Единственное условие, предъявляемое к теплым полам: в стяжке должны отсутствовать любые соединения. Кроме того, для создания фитинговых креплений требуется экспандер, стоимость которого довольно высока, но этой проблемы можно избежать, взяв его в аренду на время монтажа системы. Несмотря на описанные плюсы теплых полов, радиаторы тоже нужны: во-первых, они обеспечивают довольно быстрый прогрев помещения, во-вторых, их использование позволяет частично ликвидировать утечку тепла через оконные проемы. Установка радиаторов поможет свести к минимуму вероятность появления сквозняков или конденсации на окнах. Радиаторы из алюминия гораздо выгоднее, чем изделия из других материалов, поскольку соотношение теплоотдачи и стоимости в этих приборах является наиболее оптимальным.

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

Чугун,
Алюминий,
Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

теплоизоляция пола и стен помогает сохранить до 35% тепла,
угловая комната прохладнее других и требует большего количества радиаторов,
использование стеклопакетов на окнах сохраняет 15% теплоэнергии,
через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторов

В соответствии с нормами СНиП, на обогрев 1 м3 требуется 100 Вт тепла. Следовательно, 50 м3 потребуют 5000 Вт. Если биметаллический прибор на 8 секций выделяет 120 Вт, то с помощью простого калькулятора считаем: 5000 : 120 = 41,6. После округления в большую сторону, получаем 42 радиатора.

Однако в частном доме температура регулируется самостоятельно. Считается, что одна батарея выделяет 150 Вт тепла. Пересчитываем и получаем 5000 : 150 = 33,3. То есть понадобится 34 радиатора.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

расчет теплопотерь дома;
подбор температурного режима;
подбор отопительных радиаторов по мощности;
гидравлический расчет системы;
выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

удельная теплопроводность всех материалов, используемых при строительстве частного дома;
геометрические размеры всех элементов здания.

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

для центральных районов России — 1,2 — 1,5 кВт;
для юга страны — 0,7 — 0,9 кВт;
для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

Расход теплоносителя в целом;
Потери напора теплового носителя в системе;
Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Выбор радиаторов

Производители предлагают широкий выбор различных приборов отопления

В первую очередь необходимо обратить внимание на тип материала, а потом уже на их внешний вид.

Виды батарей:

Чугунные батареи имеют высокую тепло отдачу. Но их стоимость очень высока. А если брать модели советского образца, то их внешний вид не украсит жилище.
Биметаллические имеют внутри стольной каркас. Этот вид приборов используется в многоквартирных домах.
Стальные батареи одни из самых дешевых, при этом срок эксплуатации составляет 20 лет.
Алюминиевые, хороши тем, что можно в автоматическом режиме регулировать подачу тепла.

Конечно, процесс организации отопительной системы весьма трудоемкий. Однако, если разобраться во всех тонкостях, то можно сделать отопление своими руками.

Но, если все же для вас это является сложной работой, то лучше нанять специалистов. А начальные знания помогут проконтролировать весь процесс монтажа.

Паровая система отопления частного дома схема своими руками

Отопление частного дома своими руками иногда организовывают следующим образом: вода, нагреваясь в котле, переходит в газообразную форму, затем попадает в отопительные батареи, где, становясь конденсатом, передает им тепло и, уже в жидкой форме, возвращается в котел. Существует два типа систем отопления паром: открытый и закрытый. В первом используют специальный бак для аккумуляции конденсата, а во втором – выпавший в осадок пар попадает в котел через установленную трубку с улавливателем.
