Как работает сухотруб

Как работает сухотруб, и как к нему производится подключение пожарной техники подразделений МЧС России и других формирований пожарной охраны:

1. По прибытии к месту пожара к нижней соединительной головке сухотруба подсоединяют пожарный рукав для подачи воды или пены от пожарного автомобиля (пожарного гидранта).
2. По пожарным лестницам или по наружным стационарным эвакуационным лестницам здания или сооружения бойцы пожарной охраны с рукавными скатками поднимаются на крышу (кровлю).
3. После подъема, сориентировавшись с местом расположения очага пожара и оценив сложившуюся обстановку, они выбирают, находящийся максимально близкий к месту горения, и в то же время расположенный в безопасном месте запорный пожарный клапан на верхней трубопроводной разводке сухотруба здания.
4. Затем пожарные подключают к нему рукав, что соединен с ручным стволом, открывают запорный клапан, приступают к локализации и ликвидации огня.

Обратный процесс тоже несложен – закрытая задвижка на сухотрубе, отсоединение пожарных рукавов от запорного клапана на крыше здания, спуск их вниз.

​

Пожарный сухотрубный стояк на здании жилого дома

Вывод сухотруба на лестничную клетку

Соединительная головка сухотруба

Существуют «сухотрубы» и внутри зданий, как разновидность внутреннего противопожарного водоснабжения, приводимая в действие ручным пуском:

• Перфорированный трубопровод или дренчерный ороситель на «сухотрубе» в сауне (бане, парилке).
• Система пожаротушения водяными завесами строительных проемов, которые из-за специфики производства, технологического процесса невозможно/нецелесообразно защитить противопожарными воротами, дверьми, шторами.
• Для внутреннего пожаротушения любых других, опасных в плане возможности возникновения пожара, помещений таким несложным способом тушения пожаров; в том числе имеющих категорию по взрывопожарной опасности.
• Трубопровод – «сухотруб» для водоемов, позволяющий быстро, без прокладки рукавных линий подать воду от пожарного резервуара, водоема, пирса с помощью пожарной мотопомпы или пожарного автомобиля.

Перфорированный трубопровод – “сухотруб” в сауне

Для того, чтобы по прибытии пожарных подразделений к месту пожара, они могли быстро найти каждый сухотруб, смонтированный на торце, тыловом фасаде здания, на нем устанавливают знак «Пожарный сухотрубный стояк», как обозначение мест нахождения таких средств тушения пожаров, приведенный в таблице К.1 ГОСТ Р 12.4.026-2015 с кодом F 08.

Знак “Пожарный сухотрубный стояк”

Следует отметить, что пожарными сухотрубами часто ошибочно называют составные части стационарных систем пожаротушения – не заполненные водой участки разводящих трубопроводов водяных установок тушения пожаров с дренчерными оросителями; заполненные воздухом/газом трубопроводы со спринклерными оросителями; а также водоводы, смонтированные на пожарных коленчатых подъемниках, оборудованных лафетными стволами.

Устройство

Устроен следующим образом:

• Вода забирается из источников внешнего противопожарного водоснабжения, хозяйственно-питьевых, производственных водопроводов, которыми могут служить как централизованные, локальные инженерные сети, так и пожарные водоемы, резервуары в населенных пунктах, на территориях промышленных, складских объектов.
• После подъема давления специальными насосами вода через систему трубопроводов подается ко всем пожарным кранам, установленным на этажах строительного объекта.
• Теперь достаточно проложить от любого из ближайших ПК к месту возникновения очага возгорания линию, состоящую из напорного рукава с ручным стволом, и подать струю воды для тушения огня.

Состоит из следующих элементов:

Узла ввода с задвижками, снабженными устройствами электрического привода, автоматическими приборами учета, контроля, управления, который в условиях совмещения ВПВ с системами хозяйственно-питьевого, производственного водоснабжения обычно состоит из двух линий трубопроводов – основной и обводной.

По основной, через прибор учета, вода при нормальных условиях постоянно поступает в систему водоснабжения строительного объекта, а по обводной линии ввода только в случае возникновения пожара, при поступлении управляющего сигнала от приемно-контрольной аппаратуры сигнализации на открытие электродвижки – в трубопроводную сеть водопровода. Связано это с тем, что вода, используемая для целей пожаротушения, учету и оплате не подлежит.

• Насосной станции, обычно состоящей из двух насосных агрегатов – рабочего и резервного, что значительно повышает надежность использования противопожарного оборудования в случае каких-либо технических неисправностей. Этим же целям служит обязательное по нормам электроснабжение насосных станций ВПВ от двух независимых источников.
• Водонапорного, гидропневматического бака – при необходимости, если не гарантируется автоматический пуск насосной станции из-за нехватки давления воды в системе водоснабжения объекта защиты.
• Вертикальных магистральных стояков, горизонтальных подающих трубопроводов к каждому ПК. Трубы для создания внутреннего противопожарного водопровода, в отличие от труб для систем пожаротушения, могут по нормативным требованиям быть только из металлических сплавов.
• Внутренних ПК, размещаемых таким образом, чтобы было обеспечено орошение каждой точки защищаемых помещений строительного объекта максимальным количеством струй.
• Ручных извещателей, установленных у каждого ПК, что выполняют роль дублирующих кнопок дистанционного пуска насосов, повышающих давление, на случай несрабатывания установок пожарной сигнализации на защищаемом объекте.

Ручной пожарный извещатель у пожарного крана

Составляющие систем внутреннего водоснабжения

водоснабжение общественных и жилых зданий

Внутренняя водопроводная сеть оборудуется из следующих компонентов:

• ввода;
• прибор учета;
• насоса (не всегда требуется);
• запорная арматура;
• водопроводные трубы;
• водоразборные краны.

Ввод — это труба, расположенная между внешними водораспределительными сетями и прибором учета.

Узел учета может располагаться в обслуживаемом строении или специально оборудованном помещении.

Насос нужен, когда напора во внешнем водопроводе не достаточно для доставки воды на верхние этажи.

Сеть водопроводов раздает ресурс конечным потребителям. Водоразборная арматура внутренней сети — это краны и смесители, через которые потребитель получает ресурс.

Трубопроводная арматура внутренней системы водоснабжения контролирует движение ресурса.

Особенности внутреннего противопожарного водопровода

Пожарный внутренний водопровод — это сложная система технических средств и трубопровода, предназначенных для доставки воды к клапанам, пожарным стволам, а также устройствам, служащиv для первичного тушения очага возгорания.

ВПВ обязательно устраивается на следующих объектах:

• многоквартирных жилых домах от 12 этажей;
• всех общежитиях;
• всех общественных зданиях;
• административных корпусах высотой от 6 этажей;
• клубах и театрах;
• конференц- и актовых залах;
• административных, производственных, хозяйственных, складских зданиях объемом от 5000 м3.

Внутренним пожарным водопроводом не оборудуются те объекты из перечисленного списка, в которых контакт с водой способен вызвать взрыв или повредить имеющимся материальным ценностям.

Расчетный расход воды на последующем пожарном кране

Задаваясь величиной расхода q_дикт  и давление Р_дикт диктующего крана (наиболее удаленного и /или высокорасположенного), определяем расход нижрасположенных кранов и /или кранов, расположенных на смежных стояках или опусках, одновременно используемых при тушении пожара:

q_i=10*K*(P_i )0.5;

P_i = P_дикт +ΔР_i

ΔР_i =А*q2_дикт*l_дикт-i +∑ΔР_мi

где: К-коэффициент производительности ручного пожарного ствола; P_i — расчетное давление на i-ом пожарном кране, который может использоваться одновременно с диктующим пожарным краном; l_дикт-i — разница по длине трубопровода между диктующим и смежным пожарным краном; ∑ΔР_мi — потери давления за счет местных сопротивлений на участке l_дикт-i.

Значение коэффициента производительности ручных пожарных стволов с диаметром выходного отверстия Ø13, 16 или 19мм, соответствующих требованиям ГОСТ Р 53331-2009, ГОСТ 9923-99 и НПБ 177-99*, составляет соответственно 0.588, 0.891 или 1,260.

Суммарный расход всех пожарных кранов, которые могут использоваться одновременно, рассчитывается по формуле:

Q_пк=q_дикт+Σq_i

Способ определения давления в трубах

Проектируемая водоотдача необходима для эффективной работы систем ВПВ. Подсчеты производятся по специальной программе или по формуле. Это помогает произвести расчет давления при водоотдаче. Для более точных расчетов лучше взять параметры по удаленному стволу ВПВ, тогда формула давления будет рассчитана с малыми погрешностями.

Н = Нвг + Нп + Нпп + Нпк

Здесь обозначены:

• требуемый уровень водоотдачи – Нпк;
• высота подачи воды от городской сети до пожарного ствола – Нвг;
• расчетные потери давления в стояке трубопровода – Нп;
• потери давления в стояке в режиме пожаротушения – Нпп.

Внимание!

Проект противопожарного водопровода предполагает соблюдение таких технических параметров:

• диаметр противопожарного стояка – от 65 мм;
• предельное давление нижнего ствола – 0.9 мПа;
• диаметр пожарного крана – 50 мм (проектная нагрузка до 2.5 л/с) или 65 мм (нагрузка более 4 л/с);
• диаметры соединяемых стволов со стояком ВПВ труб – от 50 мм;
• пожарный кран 50 мм и 65 мм.

Наличие запорной арматуры – обязательное условие на верхнем и нижнем этаже пожарного столба. Она предполагается на кольцевой сети (в разводке) и на всех ответвлениях по этажам. При недостаточном давлении воды в системе ВПВ обязательно его снабжение насосом. Это обеспечит подачу требуемого объема на каждый этаж постройки (в хозяйственном блоке на нижнем этаже).

Каждый ствол обязательно оснащается запорной арматурой — вентилем или задвижкой

Сигнал дистанционного (автоматического) запуска идет в насосную станцию после проверки давления воды во всей системе. При хорошем давлении пуск насоса отменяется до снижения давления, поскольку включается насос. После проверки давления в системе отменяется пуск насосов (не исключает открывания обводной задвижки). В системе управления предполагается схема задержки запуска насоса на то время, пока откроются обводные задвижки. Для этого достаточно несколько секунд, и она автоматически переходит в открытое положение. Проект многофункциональных систем ВПВ – возможность объединения с хозяйственным трубопроводом и водопроводом для питьевой воды при работе в автоматическом режиме.

Требования по комплектации внутреннего противопожарного водопровода

Система внутреннего водопровода для пожаротушения должна иметь такую комплектацию:

1. В рабочем состоянии контрольно-измерительная и запорная аппаратура. К ВПВ должен быть подсоединен наружный противопожарный водопровод и общий водопровод или другой источник подачи воды. Работа системы будет эффективной при условии достаточного давления, чтобы на выходе при тушении пожара обеспечить довольно мощную струю с мелкодисперсным распылением. При этом предпочтителен максимальный расход воды при тушении любого типа возгораний.

Обязательно соединение с водопроводом любого типа, в котором всегда есть вода:

• технический;
• производственный;
• хозяйственный;
• водопровод с питьевой водой.

2. Предусматривается станция с точкой управления ВПВ и пожарный насос, который обеспечит хороший напор при слабом давлении во внешнем источнике или водопроводе. Насос и контрольный пункт должны располагаться внизу:

• 1-й этаж;
• подвал;
• цокольный этаж;
• полуподвальное помещение.

Это помещение может граничить с котельной, бойлерной или  водораспределительным пунктом, а также располагаться отдельно.

3. Обязателен доступ к станции (пульту) с кнопкой запуска и блокировки работы пожарного насоса. Рядом должен располагаться блокиратор (задвижка) схемы ВПВ и управление автоматикой пожарной сигнализации постройки в рабочем состоянии. Возможна схема, совмещающая автоматику и ручное управление для регулировки подключения и наполнения водой пожарного водопровода – для надежности запуска.4. Отдельный противопожарный резервуар для хранения необходимого запаса воды на случай отсутствия ее в водопроводе. Минимальный запас воды необходим для пуска насоса и локализации возгорания до прибытия специалистов. Это так называемые гидропневматические или водонапорные баки.

Система управления водопроводом должна располагаться в специально отведенном для этого помещенииВнимание! Отсутствие резервного резервуара допустимо, если есть гарантия постоянного наполнения водопровода и при автоматическом запуске пожарного насоса.

5. Пожарный ствол с ручным управлением (соединение с рукавом пожаротушения), который должен быть уложен в замыкаемых нишах или закрытых ящиках с пломбированием. Размещение – в доступном для визуального контроля месте.

6. Наличие внутренних ПК в холле, на входе, на подъеме у лестничной клетки, в вестибюли на проходах и коридорах. Запуск и использование противопожарного рукава должно быть в любом доступном для общего пользования месте. Длина рукава или шланга рассчитывается таким образом, чтобы вода достигала любой точки возможного возгорания. ПК располагают на уровне глаз. Спаренные краны могут быть рядом, выше или ниже.

7. Заранее спроектированные стояки и сети ВПВ (вертикальные и горизонтальные). Схема должна быть организована на основе планировки здания, чтобы размещение противопожарного водопровода было оптимальным

Постройка высотностью более 6 этажей предполагает наличие вертикальных пожарных стояков, подключаемых к общему водопроводу из стальных труб.Внимание! Отдельный ВПВ любой постройки создается из металлических труб. Предполагается применение полимерных труб на отдельных частях схемы, но они должны иметь сертификат о пожарной безопасности

Требования к ВПВ регламентируются государственным законодательством и национальной стандартизацией (ГОСТ):

1. Федеральный закон «О пожарной безопасности».
2. СП «Системы противопожарной защиты. ВПВ, требования пожарной безопасности» (основной документ).
3. СП «Общественные здания и сооружения».
4. ГОСТ «Техника пожарная. ГСП. Общие технические требования (ОТТ). Методы испытаний».
5. СП «Здания жилые многоквартирные.
6. ГОСТ «Техника пожарная. Рукава пожарные напорные. ОТТ. Методы испытаний».
7. ГОСТ «Техника пожарная. Шкафы пожарные. ОТТ. Методы испытаний».
8. ГОСТ «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. ОТТ и характеристики. Методы испытаний».
9. «Правила противопожарного режима в РФ».

На производственных предприятиях система пожаротушения может дополняться баллонами с химическими средствами, которые используются для тушения легковоспламеняющихся веществ

На местах должны работать ведомственные правила и отраслевые стандарты по организации ВПВ. В них описана специфика и функционал предприятий, основные показатели физико-химические свойств оборудования и материалов, задействованных в процессе производства. Например, нельзя водой потушить те вещества, которые вступают в химическую реакцию с избыточным выделением тепла. Легко воспламеняющиеся жидкости гасят специальной пеной, а не водой, чтобы не расширить площадь пожара.

Классификация

В основе классификации видов ПК лежат конструктивные особенности этого элемента водопроводной магистрали.

1. По количеству запорных элементов: одинарный или двойной.
2. По основному материалу: латунный или чугунный.
3. По диаметру подключаемой головки: ДУ40, ДУ50 или ДУ65.
4. По виду резьбы: внутренние или наружные.
5. По расположению трубы: угловые и прямые.
6. По принципу установки: стеновые или канальные.
7. По выполняемым функциям: запорные, запорно-регулирующие, универсальные.
8. По виду соединения: муфтовые и муфто-цапковые.
9. По расходу ОТВ: средне и малорасходные.

В зависимости от конкретных условий монтажа выбирают угловой или прямой ПК. Первый удобен при ограниченном доступе к основной трубе. Угол между входным и выходным патрубком составляет от 90 до 135°.

Нормативные документы, регламентирующие размещение и эксплуатацию ПК

Правила размещения пожарных кранов регламентированы следующими документами:

• Техническим регламентом о требованиях пожарной безопасности № 123-ФЗ от 22.07.2008 г.;
• Правилами противопожарного режима, утвержденными постановлением Правительства РФ № 390 от 25.04.2012 г.;
• СП 10.13130.2009;
• НПБ 152-2000;
• методическим руководством по организации и порядку эксплуатации пожарных рукавов, утвержденным 14.11.2007 г.;
• ГОСТом Р 51844-2009;
• ГОСТом Р 51049-2019;
• ГОСТом Р 53279-2009;
• ГОСТом Р 53278-2009.

Проверку и испытания ПК проводят по «Методике испытаний внутреннего противопожарного водопровода», утвержденной письмом УГПН МЧС России № 19-2-1000 от 15.05.2007 г.

Количество кранов зависит от типа объекта и определяется на стадии проектирования противопожарного водопровода, который, в свою очередь, должен отвечать требованиям ч. 2 ст. 86 Технического регламента.

Эксплуатация

Пожарные краны всегда должны находиться в исправном состоянии.

1. После установки ПК и ШПК запрещена перепланировка и прокладка иных инженерных систем, не предусмотренных на этапе строительства.
2. В местах размещения ПК недопустимо хранение сырья, установка габаритной мебели, технологического оборудования.
3. В здании с капитальными перегородками все ПК комплектуются запорными клапанами рукавами и стволами одинакового диаметра и длины.
4. Работоспособность пожарных кранов проверяется дважды в год.
5. Перекатку рукавов на новый шов проводят раз в год.
6. Проверка запорных клапанов и задвижек – раз в 6 месяцев.

Монтаж внутреннего водоснабжения

водопроводная сеть квартиры

Регламентированный порядок монтажа систем внутреннего водоснабжения:

1. До штукатурки проводится разметка и монтаж крепежей для магистралей.
2. Установка устройств учета ресурса.
3. Монтаж магистралей с выходами для сантехнического оборудования.
4. Проверка трубопроводов на прочность и герметичность (пневматическое или гидравлическое).
5. Монтаж водоразборной арматуры в систему внутреннего водоснабжения.
6. Монтаж пожарных гидрантов.
7. Очистка и дезинфекция труб (при необходимости).
8. Проверка работы и запуск сети внутреннего водоснабжения.

Монтаж труб

Внутреннее противопожарное водоснабжение оборудуют из металлических неоцинкованных, производственное — из пластиковых, стальных, керамических труб.

Если в здании оборудуется несколько вводов, они подключаются к разным точкам наружного водопровода. Если используется общий насос, вводы объединяются. Необходимо монтировать обратные клапаны на вводах, когда используются водонапорные емкости либо цепь вводов объединяется единым трубопроводом внутри строения.

В точке подключения ввода внутренней сети водоснабжения к внешнему водопроводу устанавливают колодец, где размещается запорная арматура. Повороты магистрали укрепляются упорами.

Монтаж противопожарных сетей

Вертикальные магистрали внутреннего противопожарного водоснабжения в домах высотностью более 17 этажей делают сдвоенными, снизу и сверху соединенными перемычками. Внутренние сети водоснабжения оборудуются 2-мя выходами на улицу, к ним подключаются пожарные шланги.

Краны, заглушки и другая арматура внутренних системы водоснабжения устанавливается в сухих, отапливаемых местах.

Видео о том, как проверяют противопожарный водопровод:

https://youtube.com/watch?v=6Uns0KvN_ZY

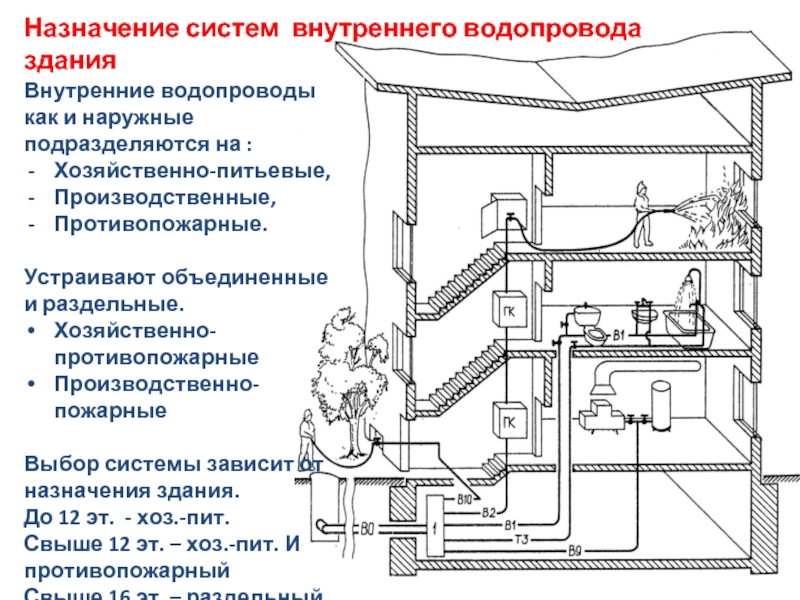

Предназначение внутренней системы ВПВ

Противопожарная водопроводная система внутри строений необходима как альтернативная схема пожаротушения. С ее помощью легко приостановить распространение пламени при возгорании. Автономный водопровод для тушения пожаров – это обеспечение подачи воды к пожарным кранам с напором под достаточным давлением. При возникновении аварийной ситуации, внутренний водопровод, предназначенный для пожаротушения, незаменим до прибытия пожарных расчетов, какой бы ни была локализация пламени.

Противопожарные водопроводы эффективны для ликвидации небольших очагов пожара на первой стадии, когда нет задымления помещений. Данной системой могут пользоваться сотрудники предприятий, прошедшие инструктаж и знающие, как снять опломбирование системы и подключиться к насосной станции. Эта информация должна быть донесена:

• добровольным пожарным дружинам (ДПД);
• техническому персоналу учреждений и предприятий;
• ответственным за пожарную безопасность работникам строений разного функционала.

Использование противопожарного водопровода возможно в том случае, когда это согласовано с правилами техники безопасности. При запуске и эксплуатации системы внутреннего пожаротушения не должны подвергаться риску те, кто работает в торговом и офисном центре или на промышленном предприятии, а также все живущие в общежитии (другом здании).

Относительно функционала и принципиальной схемы применения, системы комплексного пожаротушения разделяют на два типа:

1. многофункциональный водовод для общего водоснабжения;
2. специальный противопожарный водопровод.

Специальный пожарный водопровод проектируется только для тушения возможного пожара

Первая схема работает как обычный бытовой водопровод, но одновременно способен обеспечивать подачу воды для противопожарной схемы. При его проектировании заложена возможность соединения с общим водоснабжением всей постройки или его отдельных корпусов.

Противопожарный водовод проектируется исключительно для локализации очагов возгорания. Подача воды под большим давлением передается по отдельному стояку многоэтажных построек.

По типу схемы пожарный водопровод внутри задний различают как:

• тупиковый (концевой);
• кольцевой (универсальный).

Второй тип отличается наличием запорных устройств, способных отсечь поврежденные участки из общей схемы. При этом подача воды будет продолжать работать при аварийной ситуации. А тупиковая схема используется при небольшом количестве концевых пожарных кранов – до 12 единиц на все здание.

Требования к устройству внутридомовых пожарных водопроводных сетей

Согласно требованиям СП, разрешается установка трубопроводов из стали и чугуна, полимеров, композита и металлопластика. Полипропиленовые трубы при организации внутреннего противопожарного водопровода допускаются к установке при наличии сертификата на соответствие нормам ППБ. Они не требуют периодической окраски, устойчивы к коррозии, обладают малым весом и не нуждаются в промывке. Современные материалы, используемые для производства труб, по прочности и качеству не уступают стальным аналогам. Трубопроводы ПВХ для данной цели непригодны. Комплектация ВПВ включает:

• запорную арматуру;
• гидропневматические водонапорные баки;
• стояки и горизонтальные сети;
• кнопки запуска насосов и блокировки задвижек;
• внутренние пожарные краны;
• ручной пожарный ствол.

Расположение труб не должно мешать эвакуации людей. Количество стояков, расстояние между ПК и шкафами рассчитывают так, чтобы орошение осуществлялось двумя струями воды. Все краны устанавливаются на высоте 1,35 м. Такая расстановка считается самым оптимальным вариантом для обслуживания. В дежурном режиме трубопровод должен быть заполнен водой с поддержанием нужного давления.

В каких многоквартирных домах проектируется пожарный водопровод

Внутреннее противопожарное водоснабжение должно обязательно внедряться на жилых объектах, имеющих более 12 этажей. К такой категории относят многоквартирные дома (МКД), многоэтажки гостиничного типа, апартаменты, общежития, включая варианты с коридорным типом размещения помещений. Установка обязательна также в зданиях с меньшим количеством этажей, если высота их превышает 30 м.

Противопожарный водопровод проектируют в общежитиях коридорного типа свыше 3 этажей, если высота строения составляет от 9 м. Установка проводится также в строениях, где помимо жилых комнат имеются помещения с другим функционалом.

Требования

Требования к установке ВПВ прописаны в ряде документов:

• в Федеральном законе ФЗ-123 от 22.07.2008 года, а именно в ст. 62, 86, 106, 107, согласно которым определяется возможность использования внутреннего водопровода на объекте, регламентируется обеспечение зданий пожарными кранами, нормируется расход воды при ликвидации возгораний;
• своде правил СП 10.13130.2020 как основном документе, по которому проектируют и реконструируют ВПВ при строительстве объектов;
• своде правил СП 10.13130.2016 , определяющем правила прокладки трубопроводов и выбор материала для системы;
• своде правил СП 118.13330.2012, распространяющемся на объекты общественного назначения, а также в документе СП 54.13330.2016 для жилых многоэтажных зданий;
• СП 154.13130.2013 при проектировании противопожарного водопровода в подземных автостоянках более 2 этажей.

Основной параметр, которого придерживаются при прокладке ВПВ, – расход воды. Независимо от объекта минимальный показатель – 2,5 л/с. Чтобы обеспечить его, при проектировании учитывают диаметр труб и их пропускную способность. На последний показатель влияет количество дополнительных соединений и угол наклона стояков.

Основные правила прокладки ВПВ:

• в жилых домах более 16 этажей каждый пролет оборудуется одним пожарным стволом. Если коридоры в таких объектах более 10 кв.м., то количество ПТВ увеличивается с целью обеспечения соответствующего напора струи на всей защищаемой площади;
• в зданиях в 16-25 этажей устанавливается по 2 ствола на пролет или по 3 штуки, если коридоры более 10 кв.м.;
• в офисных зданиях менее 10 этажей и объемом до 25 тыс. м3 достаточно 1 ПТВ на пролет. При больших параметрах количество стволов увеличивается на 1 шт.

Кроме расхода воды учитывают длину струи:

• в зданиях до 50 м – не менее 6 м;
• в жилых корпусах, высота которых более 50 м – длина струи 8 м;
• в производственных и общественных зданиях высотой более 50 м – длина струи 16 м.
