Схемы и устройство автоматических шкафов управления вентиляцией

Как обустроить вентиляцию в гардеробе: основные правила

Вентиляционная система может быть естественной (самая простая, но и малоэффективная) и принудительной (наиболее эффективная, но затратная по средствам и более сложная в организации).

Сама схема вентсистемы зависит от того, где именно располагается гардербная, и есть ли в ней окно:

Отдельное помещение с окном (не важно, какого размера). Отдельное помещение без окна, через стену находится улица

Отдельное помещение без окна, со всех сторон находятся другие комнаты. Большой шкаф-купе (мебельная перегородка от пола до потолка).

Система делается так, чтобы имелся и приток (поступление свежего воздуха), и вытяжка (удаление, чтобы он не застаивался), то есть полноценная циркуляция.

Ниже мы вкратце рассмотрим способы обустройства вентсистем для комнат с разным расположением.

Если есть окно

При наличии окна задача упрощается, в некоторых случаях можно даже вообще ничего не делать, или делать по минимуму.

В таком случае приток свежего воздуха организуется через окно: его можно либо держать приоткрытым, либо поставить в него оконный клапан (в этом случае его не надо будет открывать). Удаление воздуха будет осуществляться через другие комнаты. Самый главный нюанс в таком случае: из закрытого гардероба (ведь они обычно стоят закрытыми) должен быть свободный переток. То есть должна быть либо щель под дверью, либо решетка в дверном полотне.

Если нет окна

Выше мы упоминали 2 разных ситуации для гардеробов без окон: либо через стену находится улица, либо помещение находится в глубине квартиры, и со всех сторон окружено другими комнатами.

Схема вентиляции в гардеробной

Если за стеной находится улица, то решить задачу можно такими способами:

1. В стену поставить приточный клапан, а удаление воздуха будет происходить через другие комнаты. Вариант простой и дешевый, подойдет для небольших по площади (условно до 5-15 м²) помещений.
2. В стену поставить приточный вентилятор, а удаление будет происходить через другие комнаты. Вариант чуть более сложный и дорогой (надо будет покупать вентилятор и подключать его к электросети). Актуален, когда площадь комнаты достаточно большая, и/или в ней хранятся достаточно дорогие вещи, и/или их очень много. Также вентилятор стоит ставить, если микроклимат в квартире не идеальный: есть влажность, были проблемы с плесенью.
3. В стену поставить вытяжной вентилятор, а приток будет осуществляться через комнату, в которую выходит дверь гардероба (или из коридора). Вариант хорош тем, что позволит частично снизить нагрузку на основную вытяжку (вентшахту или вытяжку на кухне/в санузле), поскольку будет удалять воздух не только из гардеробной, но и из жилой комнаты рядом.

Если за стеной нет улицы, то решить задачу можно такими способами:

1. Если по квартире делается разводка воздуховодов, то отдельные линии притока и вытяжки (или только чего-то одного) заводятся и в гардеробную. Актуально на этапе строительства и отделки. После завершения ремонта такие работы проводить будет сложнее и дороже (поскольку придется сначала разбирать, а потом заново делать отделку).
2. Если с одной стороны находится жилая комната, а с другой стороны кухня/санузел, то в этих стенах можно сделать отверстия, и прикрыть их решетками. В этом случае воздух будет попадать в гардероб из жилого помещения, и удаляться через кухню.
3. Если с обеих сторон находятся жилые помещения: в стене между одним из них (или обоими) и гардеробом делается отверстие и прикрывается решеткой. Через него воздух будет поступать внутрь, а удаляться через вентшахту или вытяжку (на кухне/в санузле). Переток реализуется через щель под дверью или переточный клапан в полотне.

Если это шкаф-купе

Помимо отдельного помещения для хранения вещей может использоваться и просторный шкаф-купе. Для него вентиляционная система организуется несколько иначе. Варианты такие:

1. Делаем прорези в шкафу: несколько на дверях внизу и несколько в стенке, под самым потолком. Верхние прорези нужно делать ближе к задней стенке. Правило здесь одно: чем больше отверстий – тем в итоге будет лучше воздухообмен.
2. Если за стеной шкафа находится кухня или санузел, то в этой стене делаем отверстие, а в дверце шкафа делаем прорези. Через прорези из спальни воздух будет поступать в шкаф, а удаляться – через отверстие на кухню.

В конечном счете какой именно вариант выбирать зависит от планировки помещений и размеров шкафа.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

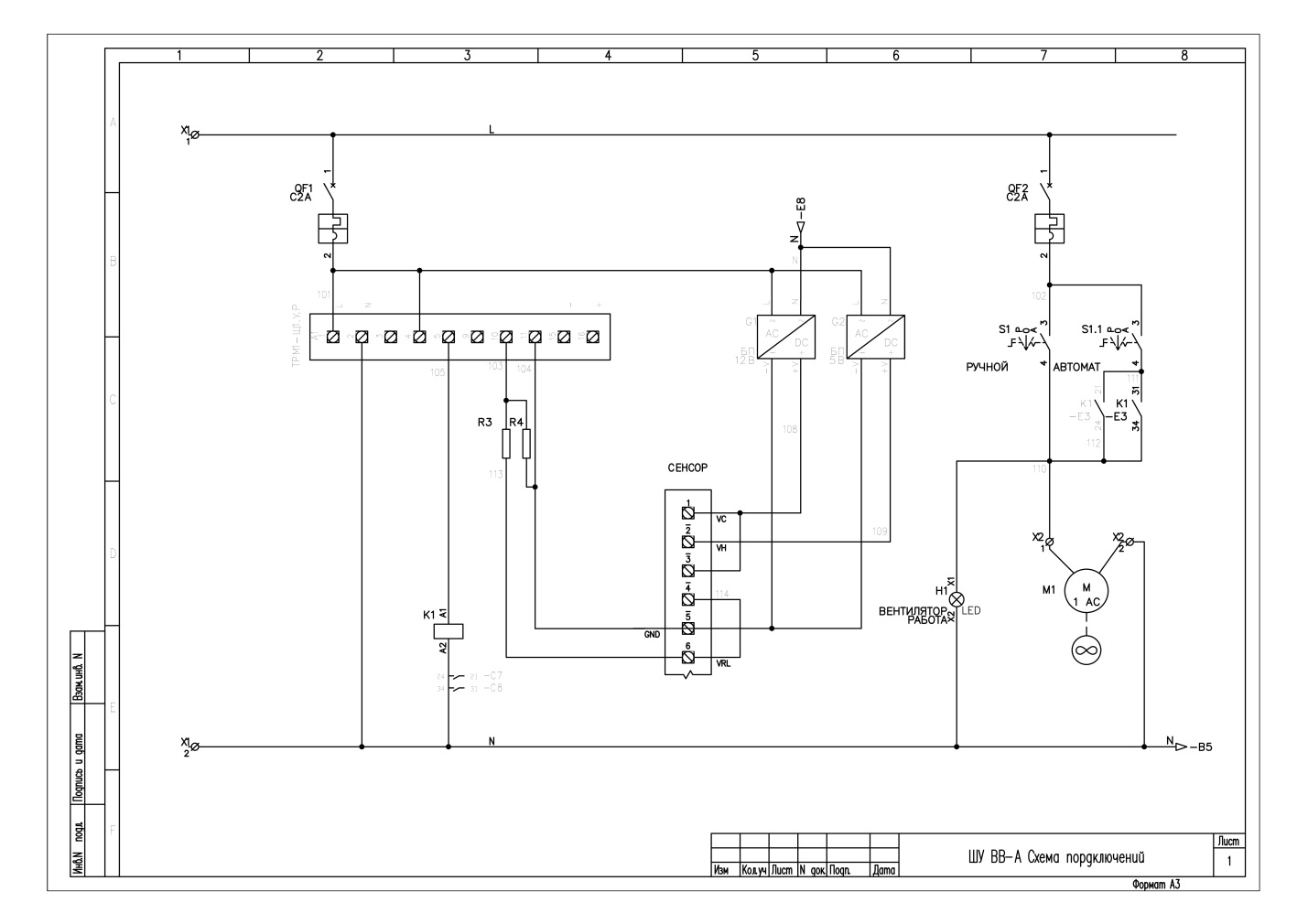

Схема устройства

Подключение шкафов управления выполняется по стандартной схеме и регламентируется ГОСТ Р51321-1. Шкафы, стенды и щиты устанавливают в коридорах, щитовых комнатах или подсобных помещениях. При наличии технических условий вентиляционные и противопожарные блоки контроля располагают в одном шкафу, который размещают в диспетчерской. Это обеспечит быстрый доступ к панелям управления аварийной и рабочей вентиляции и позволит быстрее среагировать на неполадки в системе.

К помещениям, в которых производится установка щитов, предъявляются особые требования по уровню влажности и температуре. Приборы должны быть надёжно защищены от попадания прямых ультрафиолетовых лучей, капель воды и пыли. Магнитные колебания и радиопомехи тоже могут негативно отражаться на корректной работе устройств, поэтому их воздействие на приборы следует ограничить. Диапазон температур, при котором допускается эксплуатация шкафов управления, составляет от -10 до +55 градусов. Установка прибора требует обязательного заземления, а частота сетевого тока не должна превышать 50 Гц. В качестве источника питания используются электросети напряжением 220 и 380 В.

Главными требованиями схемы размещения является нахождение всех приборов управления на одном стенде и в одной плоскости. Наиболее важные узлы, отвечающие за безопасность прибора, необходимо оснастить световыми индикаторами и желательно подключить к персональному компьютеру. Кроме того, устройства, отвечающие за корректную работу главных узлов, должны быть оборудованы двумя типами управления: ручным и автоматическим. Наиболее удобными для эксплуатации являются шкафы, оснащённые пультом дистанционного управления, позволяющие человеку, не имеющему большого опыта в управлении вентиляцией, осуществлять контроль за её работой. Кроме того, схема подключения устройств должна быть простой и предельно доступной для понимания. Это поможет в случае аварийной ситуации отключить установку самостоятельно, не дожидаясь прибытия ремонтных служб.

Расчет вентиляционных систем

Расчёт вентиляции помещения на первом этапе требует правильного выбора оборудования, которое будет иметь необходимые характеристики производительности касательно количества прогоняемого воздуха (кубометр/час).

Очень важным также принято считать такой параметр, как кратность обмена воздуха. Он характеризует количество полных замен воздуха на протяжении одного часа внутри здания

Для того чтобы правильно определить этот параметр, необходимо брать во внимание нормы и правила строительства. Кратность зависит от того, какая цель использования помещения, что в нем находится, какое количество человек и т.д. Расчёт вентиляции производственных помещений по этому показателю также предполагает учета оборудования, а также особенностей его работы и количества тепла или влаги, которое оно выделяет

Для помещений, предназначенных для проживания людей, кратность обмена воздуха составляет 1, а для промышленных помещений до 3

Расчёт вентиляции производственных помещений по этому показателю также предполагает учета оборудования, а также особенностей его работы и количества тепла или влаги, которое оно выделяет. Для помещений, предназначенных для проживания людей, кратность обмена воздуха составляет 1, а для промышленных помещений до 3.

Показатели краткости формируют значение производительности, которое может быть следующим:

• от 100 до 800 м³/ч (квартира);
• от 1000 до 2000 м³/ч (дом);
• от 1000-10000 м³/ч (офис).

Также, необходимо правильно проектировать и установить распределители воздуха. К ним относятся специальные воздухораспределители, воздуховоды, повороты, переходники и так далее.

Обеспечение надежной и правильной вентиляции – это крайне важная и необходимая система в любом здании.

4 Внутреннее устройство

Хотя шкафы автоматики для вентиляции могут выполнять разные задачи и иметь различное конструктивное исполнение, есть несколько основных элементов, присутствующих практически везде. Они необходимы для управления любой такой системой:

1. 1. Частотный преобразователь используется, чтобы скорость движения лопастей вентилятора менялась плавно и двигатель не перегружался сразу после начала работы.
2. 2. Пускатель и рубильник — элементы для включения и выключения оборудования.
3. 3. Контроллер управляет всей системой, его функции можно свободно менять, чтобы выставить все необходимые параметры. Бывает аналоговым и дискретным.
4. 4. Контактор — механизм для удалённого включения или выключения устройств.
5. 5. Автоматы применяются для экстренного подключения или отключения тока при возникновении нештатной ситуации, например короткого замыкания.
6. 6. Защитные механизмы предохраняют от различных аварийных ситуаций.
7. 7. Реле размыкают или замыкают цепь во время работы системы.
8. 8. Световые индикаторы. По их свечению можно получить информацию о функционировании оборудования.

Что такое, и для чего предназначен?

Шкаф управления представляет собой щит (ЩУВ) или стенд с расположенными на нём измерительными приборами, датчиками контроля, индикаторами звука и света, а также мнемоническими схемами и переключателями. Все элементы контроля хорошо видны и доступны для команд. Способ управления вентиляцией при помощи шкафов может быть как ручным, так и автоматизированным. Последний предполагает использование микроконтроллеров, способных к программированию работы системы, и не требует постоянного присутствия человека.

Главным функциональными обязанностями шкафов управления являются регулировка скорости приточного вентилятора, управление электроприводом заслонки, регулирование температурных параметров и включение/выключение вентиляционной установки и индикации. Кроме того, щит способен управлять работой воздушных клапанов, замедлять воздухообмен, защищать от промерзания теплообменники, не допускать перегрева обмотки двигателя и электронагревателя, а также сигнализировать о загрязнении системы фильтрации и нештатных ситуациях. Установка щита позволяет поддерживать в помещении необходимый температурный режим и следить за показателями влажности. Сфера применения вентиляционных шкафов управления довольно широка и затрагивает практически все виды систем вентиляции и кондиционирования.

Пульты используются при контроле за системами водяного и электрического обогрева, за устройствами с рекуперацией тепла, установками, работающими на принципе рециркуляции тепловых потоков, а также за вытяжными, приточными и подпорными системами вентиляции. Для обустройства бытовых домашних вентиляционных систем установка шкафа управления часто бывает нецелесообразна. Однако в масштабных сетях большой протяжённости с большим числом недоступных для осуществления постоянного контроля мест (чердаки, шахты и подвалы) установка щита управления просто необходима.

По назначению шкафы управления бывают общеобменными и противопожарными, а также могут совмещать в себе ту и другую функции. Корпус приборов изготавливают из пластика или металла, причём пластиковые модели, как правило, оснащены крышкой или дверками, а металлические выполнены в виде пульта или щита. В большинстве своём все шкафы соответствуют высокому классу защиты IP 31, однако если щит эксплуатируется в экстремальных условиях температуры или влажности, то класс защиты увеличивают до IP 45. Приборы могут быть установлены на пол или подвешены на стену, объединять все устройства здания либо обслуживать определённую секцию или этаж. Выбор места расположения зависит от комплектации устройства и габаритов установки.

Назначение шкафов управления вентиляцией

шкаф автоматического управления вентиляцией

Шкаф для управления вентиляцией без участия персонала обеспечивает необходимую температуру и влажность в помещениях, соответствующие требованиям, а также повышает безопасность работы оборудования. Он позволяет установить любые показатели приточного воздуха и автоматически поддерживать их на протяжении требуемого времени.

Автоматический вентиляционный щит подходит для вентиляционных систем:

• с водяным обогревом;
• электрическим обогревом;
• рекуперацией тепла;
• рециркуляцией;
• противодымных (подпорных);
• приточных, приточно-вытяжных и вытяжных.

Необходимость применения вентиляции с системами управления

В любом помещении надлежит обеспечивать санитарно-гигиенические условия:

• Контролировать температуру воздуха в помещении.
• Следить за параметром относительной влажности воздушных масс.

Появляется возможность с помощью специальных датчиков и электроники контролировать микроклимат в любых комнатах с применением:

• Кондиционирования.
• Фильтрации.
• Ионизации.
• Увлажнения или осушения воздушных масс.
• Охлаждения или подогрева воздуха.

В настоящее время системы вентиляции устанавливаются как в квартирах на кухне, так и на больших производствах в цехах. Некоторые производители профессионального кухонного оборудования в технической документации указывают основные характеристики для специализированных помещений кухни:

• Кладовая.
• Холодный цех.
• Горячий цех.
• Холодильник.

Для каждого из них требуется свой режим работы вентиляции. Выбирая шкаф управления, необходимо понимать, что его тип напрямую зависит от целевого назначения системы принудительного перемещения воздушных масс.

Шкафы управления вентиляцией

Топ популярных товаров

Применение: Блок (щит) управления вентиляцией это щит автоматики, который предназначается для управления всей вентиляционной установкой и регулирования всеми необходимыми параметрами. Основной элемент блока управления вентиляцией, который отдает команды исполнительным механизмам это контроллер. В системах управления вентиляцией могут применяться разные марки и типы контроллеров. Щит (блок) управления вентиляцией обеспечивает: – управление всеми исполнительными механизмами по указанному алгоритму. – поддержание заданной температуры, путем регулирования холодопроизводительности и теплопроизводительности вентиляционной установки, следующих типов воздуха: a) воздуха, в помещении с ограничением температуры канального воздуха. b) приточного, при выходе из установки

c) воздуха, удаляемого из помещения с ограничением температуры канального воздуха.

– индикацию: a) запыления воздушного фильтра b) режимов вентиляционной установки c) работы всех основных механизмов

d) показаний всех датчиков температур

– защиту элементов системы управления вентиляцией: a) защиту от замораживания водяных воздухонагревателей b) защиту от перегрева обмоток электродвигателей

c) защиту от перегрева электрических воздухонагревателей

– возможность диспетчеризации – отключение вентиляции при пожарной тревоге

– дополнительные возможности нестандартных конфигураций

Благодаря тому, что контроллеры блоков систем управления вентиляцией свободно программируемые, их можно сконструировать почти под любой круг задач. Благодаря схемам и комплектующим к блокам, можно создать долговечный и удобный щит управления вентиляцией, который будет понятен и удобен в процессе эксплуатации и монтажа.

Конструкция и используемые материалы: Щиты управления вентиляцией поставляются в 2-х различных вариациях – в металлическом корпусе и пластиковом. Щит с пластиковым корпусом закрыт пластиковой крышкой, под которой расположены все элементы управления. Щит с металлическим корпусом содержит металлическую крышку, на которую выведены все элементы управления, переключения и сигнализации. Размеры шкафов управления вентиляцией варьируются в зависимости от комплектации.

Монтаж и профилактика Монтаж шкафа управления вентиляцией может осуществить персонал, который имеет допуск к работе с электроустановками, прошел нужный инструктаж по технике безопасности и который знает принципы функционирования КИПиА, касающиеся защиты и управления вентиляционными установками. Перед тем, как начать работать, необходимо убедиться в полной комплектности и отсутствии каких-либо повреждений шкафа управления вентиляции. Монтаж шкафа управления вентиляцией осуществляется на вертикальной поверхности, высота которой должна быть не меньше 1 метра от пола. Ввод кабеля осуществляется снизу. От выбора места установки шкафа зависит степень защиты установки.

Шкафы управления противопожарным вентилятором, соответствующие нормам.

Эти шкафы имеют все, что необходимо чтобы соответствовать нормам:

1. Шкафы имеют возможность запуска, напряжением 24В, что снимает проблемы с контролем целостности.

2. Имеют режимы работы Ручной/автоматический

3. Шкафы выдают исчерпывающие сигналы диспетчеризации: Работа, Автоматика, Авария.

4. Осуществляется контроль всех цепей в том числе и силовых.

5. Имеется возможность внешнего ручного управления и управления с панели шкафа.

6. Ну и самое главное – сертификат соответствия федеральному закону №ФЗ-123.

Болид.

ШКП-10 14925₽.

Шкаф контрольно-пусковой. Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления С2000-СП4, стоимостью 2200₽.

Плазма-Т.

ШУВ 11кВт 15332₽.

Шкаф управления трехфазным двигателем насоса/вентилятора мощностью до 11кВт с прямым пуском комплектация DEK, IP31. Цепей управления клапаном нет – тоже надо что-то делать.

Рубеж.

ШУН/В-15-00 прот.R3 29000₽.

Сравнение этого шкафа с другими не совсем корректное, поскольку этот шкаф сам является адресным устройством, то-есть к нему необходимо подключить только один провод адресной линии связи и не нужен прибор или модуль для шлейфов контроля и линии пуска.

Управление и диспетчеризация происходит по адресной сети.

Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления МДУ-1, стоимостью 2280₽.

Юнитроник.

Шкаф управления (электродвигателем) адресный ШУП-3/ШУП-45 28000р.

Это тоже адресный шкаф управления.

Для управления клапанами требуется модуль адресный управляющий МАКС-УРП за 2380р.

Вентиляция в гардеробной комнате

Первое, что надо понять: вентиляция – это движение воздуха. Оно может быть естественным или принудительным. При этом воздух должен удаляться из помещения с определенной скоростью, которая называется воздухообмен. Этот параметр именно для гардеробных равен 1-1,5 объема помещения. К примеру, если площадь комнаты равна 9 м² (а это 3х3), высота потолков 3 м, то объем равен 9х3=27 м³. То есть, за один час из него должно выветриваться минимум 27 м³ воздушной массы.

Теперь о движении воздуха. Для него должен быть вход и выход за пределы помещения (чаще на улицу). Вход можно обеспечить из соседних комнат или с улицы. Первый вариант проще, потому что даже оставленные зазор между дверным полотном и полом, равный 3-5 см, обеспечит достаточный приток воздуха. Сегодня чаще так и поступают. Как варианты:

• отверстия в двери у пола,
• в полу, если гардеробная располагается не на первом этаже (воздух будет поступать из нижних комнат),
• в стене около двери.

Что касается выхода, то тут сложнее. Во-первых, надо отметить, что выход должен располагаться на противоположной стене от места расположения входных отверстий. Во-вторых, его делать надо под потолком.

Есть два варианта организации выходного проема:

1. Вентиляционный канал, который соединяется с вентшахтой дома.
2. Отверстие в стене, выходящее на улицу.

Но, организуя вентиляцию, надо учитывать еще один момент – есть ли в этом помещении окно или его нет.

При наличии окна

Многие считают так, что если в гардеробной есть окно, то отток воздуха организовывать не надо. Но все будет зависеть от того, какое окно установлено. Если это современное пластиковое или деревянное изделие, в котором предусмотрены резиновые прокладки, обеспечивающие полную герметизацию конструкции, то вентиляцию делать надо.

Если это старое деревянное окно, не соответствующее современным требования, то есть, в нем есть щели и зазоры, через которые воздушные массы будут проникать в помещение, то можно говорить о каком-то естественном оттоке воздуха. Хотя таких ситуаций в домах, где организуется гардеробная, просто нет. Поэтому данную ситуацию можно исключить.

Что касается современных окон, то сегодня производители предлагают устанавливать в них специальные вентиляционные щели, через которые воздух с улицы будет проникать в комнату или удаляться из нее. Неплохой вариант на первый взгляд. Но иногда площади такой щели недостаточно, чтобы обеспечить необходимый воздухообмен.

Можно предложить кардинальный способ – проветривать помещение один-два раза в день, открывая окно.

При отсутствии окна

Если в гардеробной нет окна, тогда принимаются к проведению два варианта, обозначенные выше. Это установка вентиляционного канала или организация отверстия в стене.

Оба варианта себя на практике неплохо показали, но здесь придется учитывать площадь сечения каналов, от которого зависит объем отводящего воздуха. И чем больше помещение, тем должно быть больше площадь сечения. Иногда этого добиться невозможно, поэтому в начале канала надо будет установить вентилятор. Правда, это уже принудительная вентиляционная система. Но она гарантировано обеспечит необходимый воздухообмен, если правильно подобрать вентилятор по производительности. Этот параметр должен быть равен, как минимум, объему комнаты.

Устройство щита

Система управления кондиционированием и вентиляцией, при условии ее автоматизации, требует специфического монтажа щита. Сборка щитов, в первую очередь, происходит таким образом, дабы обеспечить полную видимость каждого прибора и максимально быстрый доступ к нему.

Блок управления вентиляцией может комплектоваться разнообразным оборудованием, предназначенным для установки в вентиляционных системах. Его использование способствует не только установлению оптимального микроклимата – температурного режима и влажности в помещении, но также и повышению безопасности оборудования.

Современный рынок предлагает на выбор огромный ассортимент щитов управления системами вентилирования. Вследствие этого нет никаких трудностей в выборе подходящего именно вам по набору функций и комплектации прибора. В то же время, каждый пульт управления вентиляцией предполагает наличие стандартного набора комплектующих:

• Частотного преобразователя.
• Контроллера.
• Рубильника.
• Пускателя.
• Выключателя.
• Контактора.
• Защитного элемента.
• Реле.
• Светового индикатора.

Что такое автоматика для вентиляционных систем

Сегодня автоматические системы управления вентиляцией представлены большим комплексом всевозможных технических приборов. Все они, начиная от термостатов, и заканчивая сложными компьютеризированными модулями, предназначаются для облегчения управления и контроля над работой принудительных вентиляционных систем. Разнообразие оборудования даёт возможность решения задач по обеспечению автоматизации на любом объекте, вне зависимости от его характеристик и назначения.

Исходя из эксплуатационно-технических требований, возможен различный подход к изготовлению пультов автоматизированного управления вентиляцией:

• На одних объектах можно обойтись стандартными модулями, выпускаемыми в виде шкафов с установленными в них приборами управления.
• В других случаях монтажникам приходится вручную собирать комплексы, адаптированные под сложные приточно-вытяжные вентиляции с учетом конкретных задач.

Разница в подходах обусловлена необходимостью обеспечить эффективное функционирование вентиляции и созданием комфортных условий для жильцов или работников во внутренних помещениях здания, вне зависимости от времени года и внешних погодных условий.

Управление работой вентиляционных механизмов происходит с помощью комплекса датчиков, установленных внутри помещений. Одни из них действуют по принципу термостата — с повышением температуры внутри здания автоматически включаются вентиляторы, чем обеспечивается приток свежего воздуха.

Современные автоматизированные системы оснащаются элементами искусственного интеллекта и более сложными контрольно-измерительными приборами.

Конструктивно подобные модули состоят из трех групп узлов:

• Датчики — приборы, передающие информацию об окружающей среде — термостаты, измерители влажности воздуха, газоанализаторы. Собранные данные они передают в анализирующий центр.
• Центр управления собирает и обрабатывает информацию, поступающую от контрольных датчиков, и на основании полученного анализа выдает команды механизмам управления на изменения режима работы.
• Исполнительные механизмы — узлы, осуществляющие механические действия. К этой группе относятся: преобразователь частоты вращения вентилятора, сервоприводы для регулировки положения задвижек и т.д.

Центры управления анализируют соотношение в воздухе кислорода и углекислого газа, процент влажности, при необходимости выдавая команду проветрить помещение. При обнаружении возгорания высокоинтеллектуальная электроника самостоятельно блокирует приток свежего воздуха, препятствуя распространению пожара.

В обычном режиме автоматика обеспечивает слаженное функционирование всех узлов и механизмов вентиляционных систем без привлечения оператора.

Компьютеризированные модули передают информацию о режиме работы, о показаниях датчиков на единый пульт управления. Это позволяет оператору, при необходимости, корректировать работу автоматики, и менять настройки в удаленном режиме.

В зависимости от конкретной ситуации, используется один из 3-х режимов управления приборами:

• Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.
• Автономный. Аппаратура работает в соответствии с установленными настройками, вне зависимости от прочих инженерных систем, установленных в здании.
• Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в доме — например, с пожарной сигнализацией, иными аварийными датчиками.

Таким образом, автоматизированный комплекс исполняет роль управляющего контрольного центра. Он запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.

Типовой состав шкафа управления электрообогревом

Шкаф управления состоит из следующих основных элементов:

1. Вводной автомат – для включения/отключения шкафа управления от сети и защиты от токов короткого замыкания в нагрузке или внутри самого шкафа.
2. Автомат управления – для включения/отключения цепей управления элементов шкафа и защиты от токов короткого замыкания в цепи управления.
3. Дифференциальные автоматы – для отключения нагрузки (нагревательных секций) при возникновении в ней токов короткого замыкания и токов утечки. Устанавливаются на каждую линию электрообогрева.
4. Силовые контакторы, пускатели, реле и т.д. – для коммутации силовой нагрузки.
5. Лампы сигнализации «Сеть», «Обогрев», «Авария», «Перегрев» и т.д. — для индикации работы шкафа управления. Индикация «Обогрев» и «Авария» осуществляется для каждой линии электрообогрева.
6. Переключатели и кнопки — для выбора режима работы шкафа управления.
7. Терморегуляторы и микроконтроллеры – для управления работой шкафа в автоматическом режиме по заданному алгоритму.
8. Дополнительное оборудование.
9. Элементы АСУТП (ПЛК, графические панели, интерфейсные модули и т.д.) для организации дистанционного контроля и управления технологическим процессом. Данные элементы устанавливаются по согласованию с Заказчиком.

Пример не соответствующего нормам шкафа управления противопожарными вентиляторами и клапанами.

Не знаю как там устроена кухня вентиляционщиков (наверное шкафы управления им пихают поставляют вместе с вентилятором при заказе), но часто оказывается что …

На объекте уже куплены за не малые деньги шкафы управления вентиляторами, которые не годятся для противопожарных нужд.

В лучшем случае будет вот такой замечательный Шкаф системы автоматического управления ВПД-4П13К2IP54-2-0-0-0.

Этот шкаф имеет каналы управления вентилятором подпора воздуха и тремя клапанами.

Сделан хорошо, добротно и, наверное, дорогой. Запуск вентилятора происходит по схеме “И” – все три клапана должны открыться, чтобы разрешить запуск вентилятора. Есть индикация состояния всех клапанов.

Есть подобие режима автоматики, выход сигналов пуск и авария.

Собственно у шкафа три режима ВКЛ/ВЫКЛ/ДУ: опробование, совсем отключен, автоматический (внешний).

Вот схемы соединений из паспорта этого шкафа, из которых все понятно.

Этот шкаф не соответствует нормам, что не мешает повсеместно применять подобные шкафы.

Бывает что появляется предписание и в эти шкафы добавляют реле для выдачи сигналов диспетчеризации уже кустарным способом. Но контроль целостности обмоток двигателя добавить не просто.

Вот статья инженеров ООО «ВЕЗА» об их точке зрения на то – какие должны быть шкафы противодымной вентиляции: “Лукавая сертификация, или Невыученные уроки Зимней вишни”.

Статья опубликована в журнале “АВОК” за №4’2019. В этой статье авторы ругают производителей шкафов, подобных рассмотренному выше, и рекламируют секретный шкаф “Шквал” (о котором не нашел информации в интернете).

Но постойте – а какой производитель указан в документации на рассмотренный шкаф? … Но может этот шкаф старый или левого производства? Оставим это и рассмотрим технические решения.

Основные элементы системы управления работой вентиляции

Современные системы управления работой вентиляции и другими коммуникациями представляют собой достаточно сложное в техническом плане устройство на основе микропроцессорной техники и целого комплекса контролирующих и исполнительных механизмов. Основными элементами считаются следующие устройства.

Датчики

Предназначены для контроля различных параметров работы вентиляционной сети. Схема щита управления вентиляцией обеспечивает прием и переработку информации от множества подобных устройств (цифровых или аналоговых). На основании информации, полученной от датчиков, формируются команды для исполнительных механизмов.

По месту размещения можно выделить следующие виды датчиков (предназначены для контроля атмосферных показателей):

• Комнатные датчики устанавливаются внутри помещений, позволяют контролировать состояние атмосферы внутри здания, что необходимо для выбора наиболее оптимального режима проветривания.
• Атмосферные датчики монтируется снаружи зданий, благодаря им существует возможность выбора режима работы вентиляции при изменении погодных условий (например, при снижении температуры окружающего воздуха увеличивается производительность калориферных устройств, что позволяет изменять режим проветривания заблаговременно).

Также можно разделить датчику и по месту непосредственного монтажа (датчики контролирующие работу вентиляционных устройств и параметры воздушного потока):

Канальные датчики монтируются внутри воздуховодов. Благодаря им появилась возможность получать информацию о скорости вентиляционного потока, создаваемом вентилятором напоре и давлении, а также о других характеристиках потока.

Датчики такого типа могут устанавливаться непосредственно на стенках воздуховодов или в сечении поперек направления воздушного потока.

Наружные датчики монтируются в основном на вентиляторных установках, они позволяют контролировать параметры их работы (частота вращения рабочего колеса, температура обмоток, состояние щеток и другие параметры).

На практике чаще всего применяют элементы следующего назначения:

• Температурные датчики, которые могут быть аналогового или цифрового типа. Устанавливаются не только для контроля температуры воздуха, но и для определения теплового режима работы различных устройств.
• Датчики влажности позволяют получить данные для выбора режима работы вентиляции, обеспечивающего более комфортную атмосферу в помещении.
• Датчики скорости и давления предназначены для определения параметров работы вентиляторов и регулирующих (переключающих) устройств, на основании полученной с этих устройств информации происходит изменение режимов функционирования аппаратуры.

Все датчики должны устанавливаться в соответствии с проектными требованиями, при этом должны учитываться рекомендации производителей.

Контроллеры

Устройства, предназначенные для получения и обработки сигналов, поступающих с датчиков. На их основании формируются команды для различных исполнительных устройств, которые и позволяют изменить режим работы вентиляционных устройств.

Наиболее востребованы устройства на основе микропроцессорной техники, которые отличаются компактными размерами, многофункциональностью и могут быть смонтированы в стандартные шкафы управления. Так достаточно популярен контроллер Pixel для ЩУВ (может использоваться для управления отоплением, водоснабжением и другими коммуникационными линиями).

Исполнительные устройства

Различные механизмы, обеспечивающие работу системы. К ним относят вентиляторы, различные переключатели направления потока, задвижки, калориферные и кондиционирующие устройства. Могут работать от электрических, пневматических или гидравлических источников питания. Включаются в работу при поступлении управляющих команд с контроллера.
