Правила монтажа скользящих опор для стропильной системы

Крепеж для стропил

Крепление стропил к коньковому прогону выполняется с помощью трех видов крепежей: крепежные метизы, деревянные соединительные элементы и металлические крепежные детали.

Крепежные метизы — это все, что вбивается или ввинчивается непосредственно в дерево. Чтобы соединить стропила с коньковым брусом используют:

1. Ершенные гвозди длиной 150-200 мм. Самый старый и простой тип крепления, который применяют при возведении практически каждой стропильной системы.
2. Кровельные скобы — П-образный крепеж с заостренными плечами длиной 60 мм, который изготавливают из проволоки или прута диаметром 8-12 мм. Очень надежный и простой тип крепежа.
3. Саморезы и шурупы для крепления металлических соединительных элементов. Заменять длинными саморезами ершенные гвозди нежелательно, поскольку такой узел менее надежен.
4. Болты для сквозных креплений. Болты М16 нужны для создания шарнирного соединения стропил, болты М10 или М12 — для установки соединительных элементов, в основном, деревянных.

Металлические зубчатые пластины (МЗП), которые часто используют для соединения висячих стропильных ног, для крепления стропил на конек стропильной системы не подходят. Для их монтажа нужен специальный пресс, который создаст усилие, достаточное для того, чтобы все шипы пластины плотно зашли в дерево. Создать такое усилие просто молотком невозможно, поднять пресс к коньку — тоже.

К этой категории относятся:

1. Косынки — треугольные накладки, которые по форме повторяют узел крепления конька и стропил.
2. Ригели — деревянные доски-накладки, у которых края подрезаны на угол, равный наклону стропил.
3. Нагели — деревянный крепежный элемент, работающий на сдвиг. Деревянные нагели в строительстве сейчас практически не используют, за исключением устройства срубов по традиционной технологии.

Деревянные накладки, как и вся стропильная система, «дышат» — меняют свои размеры при изменении влажности. Поэтому для домов из бруса лучше, когда стропильная система с коньковым прогоном связана именно с помощью подвижных деревянных накладок, а не закреплена металлическими пластинами.

Для строительства стропильных систем современных домов практически всегда применяют крепежи из металла. Они прочны, долговечны, выдерживают очень большую нагрузку и менее трудоемкие в использовании, по сравнению с традиционными видами крепежных элементов.

Крепление конькового прогона и стропил к нему выполняют с помощью таких металлических деталей:

1. Усиленные уголки для дерева. Металлический уголок с перфорированием, по центру усиленный продавленным ребром жесткости. Все способы крепления стропил к коньковому брусу без вырубки требуют использование таких уголков.
2. Перфорированные металлические пластины. Нужны для крепления стропил в месте стыка, заменяют собой деревянные накладки.
3. LK-крепления. Металлический ассиметричный уголок со сдвинутыми плечами, форма которого напоминает цифру 4. Используется для крепления стропил к коньковому брусу без вырубки. Устанавливаются сбоку, а не сверху прогона.

Как правило, металлический крепеж делают из оцинкованной стали. Но для большей надежности ставят пассивированные соединительные элементы, поскольку они лучше защищены от коррозии.

Зачем нужна скользящая опора ↑

Конструкция опорного узла, в которой стропильный брус имеет свободный ход в точке опоры его на стену, находит применение главным образом в строительстве деревянных домов. Стены сруба из массивной древесины после сборки и в процессе эксплуатации подвергаются значительным деформациям и меняют свои геометрические характеристики. Не только дерево естественной влажности, но и клееный брус в той или иной степени дают усадку. Обычный сруб может стать после постановки под крышу и первой снежной зимы ниже на 15%. Причем стены могут осесть на ощутимо различную величину, в результате чего наверху, в зоне крыши, образуется перекос.

В процессе эксплуатации также происходят небольшие деформации. Если в доме есть центральная стена, она осаждается в большей степени, чем наружные, когда дом начинают топить. Это объясняется уменьшением объема древесины вследствие снижения ее влажности. Присутствуют и сезонные деформации. В сезон дождей стены дома становятся немного выше, а зимой, когда влажность воздуха минимальна, «усыхают». Причем южная стена высыхает после дождей быстрее, то есть амплитуда изменения высоты стен неодинакова, дом «гуляет». Температурно-влажностные деформации происходят в строениях из цельной древесины в течение всего срока службы дома.

У сруба четырехстенка (отсутствует центральная стена) может быть еще одна проблема. Бревна, постоянно подверженные нагрузке, могут постепенно изгибаться. Стропильная система, если она не собрана жестко и не имеет замкнутого контура по принципу фермы, оказывает не только вертикальное, но и горизонтальное давление на стены. Стропила могут выгнуть центральные части стен наружу, сруб приобретет «бочкообразное» очертание в плане. А крыша провиснет в коньке. Наличие переруба с надежными замками, расположенного поперек конька (пятистенок), избавит от этой проблемы или уменьшит ее.

Кроме того, сами деревянные стропила, если они не были подвергнуты технической сушке, теряя влажность, станут короче.

Если крепить стропила в точке опоры на стену жестко, деформации строения будут передаваться на кровлю. Как результат — крыша, которая при монтаже выглядела идеально, через некоторое время может просесть в центре, плоскости станут кривыми, появятся бугры, впадины, торцевые и ветровые плоскости потеряют ровность.

Чтобы деформации стен не передавались крыше, стропильная система в точках сопряжения со стенами должна иметь возможность смещаться, сохраняя свою форму. Эту задачу и обеспечивает скользящая опора для стропил. Максимальный эффект от применения таких опор достигается при строительстве домов из цельной древесины с наличием центральных стен, параллельных коньку крыши.

Функции

Усадка – процесс изменения размеров деревянных построек из-за снижения влажности древесины, которые длиться в течении 1-3 лет с момента постройки. Наиболее активно усадка происходит в первый год, за который дом может стать ниже на 1-2 ширину 1-2 венцов. Именно из-за этого свойства дерева не рекомендуется выполнять перекрытие крыши сразу после постройки. Скользящая опора для стропил решает эту проблему, выполняя в конструкции стропильного каркаса следующие функции:

1. Предотвращение деформации стропил в процессе усадки деревянного дома. Благодаря такой подвижной системе, стропильные ноги подстраиваются под размеры и геометрию сооружения, компенсируя распирающие нагрузки, которым подвергаются несущие стены.
2. Обеспечение подвижности каркаса при эксплуатации. Древесина – натуральный материал, который в процессе эксплуатации, даже после окончания процесса усадки, может изменять свою влажность и размеры. Про деревянные дома говорят, что они «дышат», поэтому стропильный каркас крыши должен подстраиваться под них, также изменяя размеры при повышении или понижении влажности.

Изменение угла наклона стропил из-за усадки

Процесс усадки деревянного дома

Детали для крепления стропил

Для надежной фиксации стропил используют различные детали, такие как нагели, треугольники, бруски, крепежные пластины, накладки, затяжки, и т.д. При возведении деревянного каркаса стропильной крыши используются металлические элементы – хомуты, болты, гвозди, шпильки, уголки. Металлические уголки выпускаются для крепления стропил с запилом и без запила. Отличаются они разной толщиной металла и разным количеством отверстий для саморезов/болтов. Также выпускаются усиленные уголки, имеющие ребро жесткости в области сгиба. Основные крепежные элементы показаны ниже (для увеличения, нажмите на изображение):

Порядок устройства стропил

Процесс возведения кровли состоит из следующих последовательных действий:

1. Расчет стропильных ног на основе их длины. Для этого можно воспользоваться следующей таблицей:

В тех случаях, когда материалов необходимой (в соответствии с проектом) длины и толщины нет в наличии, они создаются посредством сращивания с использованием гвоздей или саморезов. Изготавливается шаблон стропил. Если основой конструкции являются стойки и подкосы, оптимальным является изготовление шаблонов также для них.

Важный момент: в случае возведения вальмовых конструкций, в основном имеющих четыре ската, необходимо учесть их специфику. Длина стропил, располагающихся в точке смыкания скатов, непременно должна сокращаться по мере спуска от конькового бруса в направлении мауэрлата. Она называется накосной ногой или стропильной диагональной ногой. Вследствие сложности конструкции вальмовой кровли изготовление шаблонов осуществляется для тех деталей скатов, которые считаются основными. Сборку и подгонку всех остальных элементов приходится осуществлять непосредственно на месте.

Предварительно подготовленные и тщательно подогнанные материалы поднимаются на место выполнения работ. Процесс монтажа начинается со стоек и бруса конька (конькового прогона) – это осуществляется при их наличии в соответствии с проектом. Для повышения надежности можно осуществить дополнительное крепление стоек к несущим конструкциям здания. Принятие таких мер является гарантией предупреждения возможных сдвигов. Стропила устанавливаются к крепежам и посредством самого подходящего способа закрепляются к мауэрлату. На участках верхнего соединения они монтируются к брусу конька или скрепляются друг с другом. При наличии горизонтальных схваток в соответствии с проектом (этот момент в определенной степени объединяет висячие и наслонные стропила) на данном этапе осуществляется их крепление. После этого устанавливаются подкосы, шпренгели, остальные опорные элементы. Следующий шаг – монтаж отвесов. На них оказывает влияние конструкция кровли и величина длины стропильных ног.

В случае осадков вода может попадать на нижние части ограждающих конструкций строения (стен). Для предупреждения подобного явления сооружение кровли осуществляется таким образом, чтобы ее край выходил за границу наружных стен хотя бы на 0,5 м. При осуществлении упора на мауэрлат с помощью шипа или зуба на нижний конец стропил, который располагается с боковой стороны, прибивают особый элемент – кобылку, благодаря чему их длина увеличивается.

Если проект дома предусматривает использование кобылок, они должны быть обшиты сплошной деревянной обрешеткой на всем протяжении периметра строения.

Основные крепежные элементы

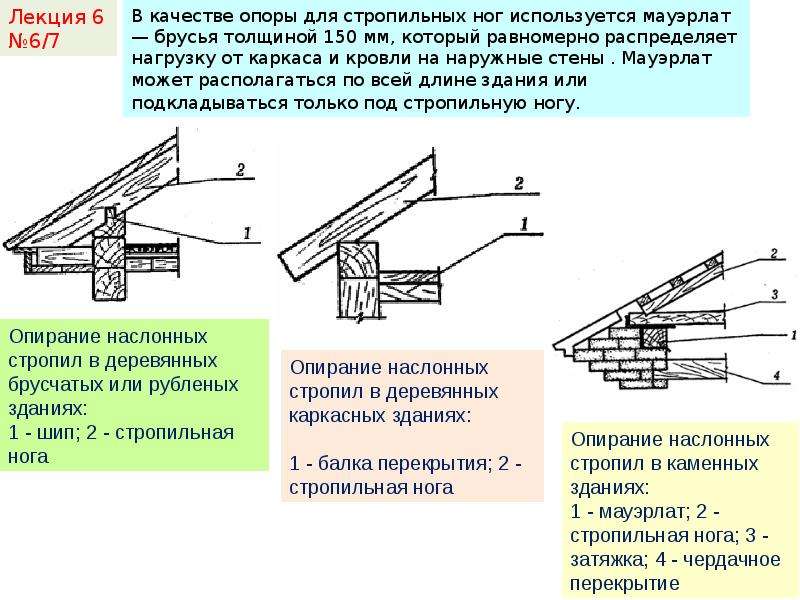

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж:

• проволочные стяжки;
• уголки;
• пластины;
• кронштейны WB;
• уголок КР;
• крепежные элементы LK;
• саморезы;
• гвозди;
• перфорированная монтажная лета ТМ;
• болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

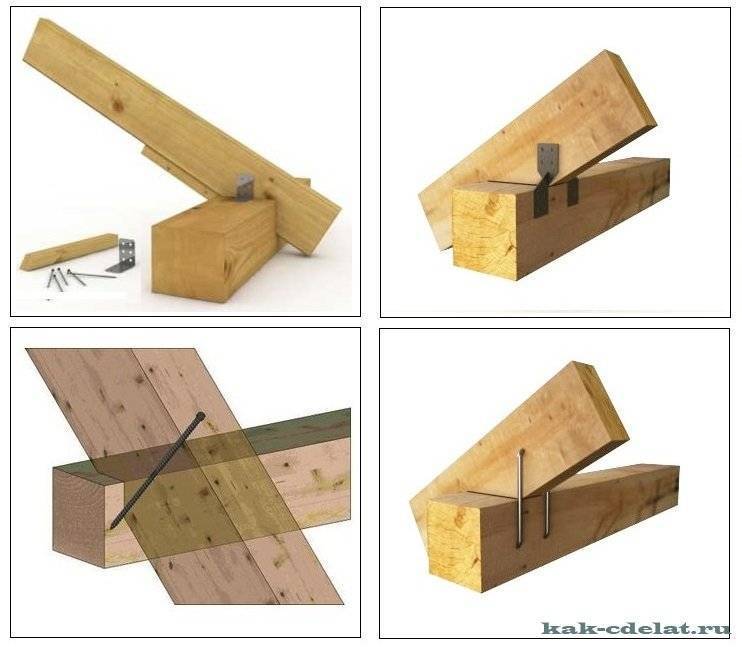

виды крепежных элементов для стропил

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат.

Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

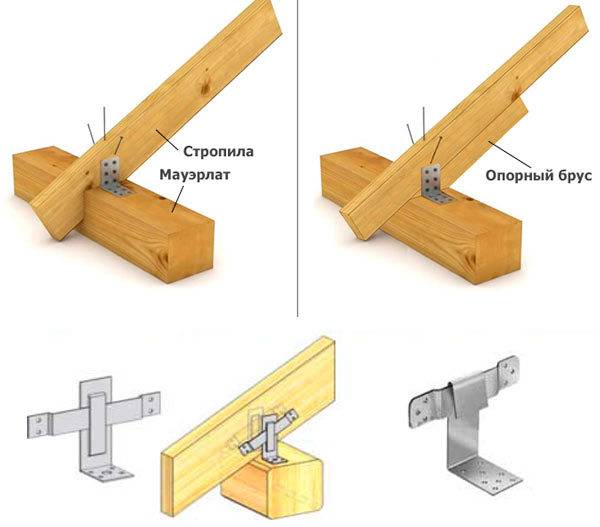

крепление стропил уголком

Основные узлы: виды соединений элементов

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

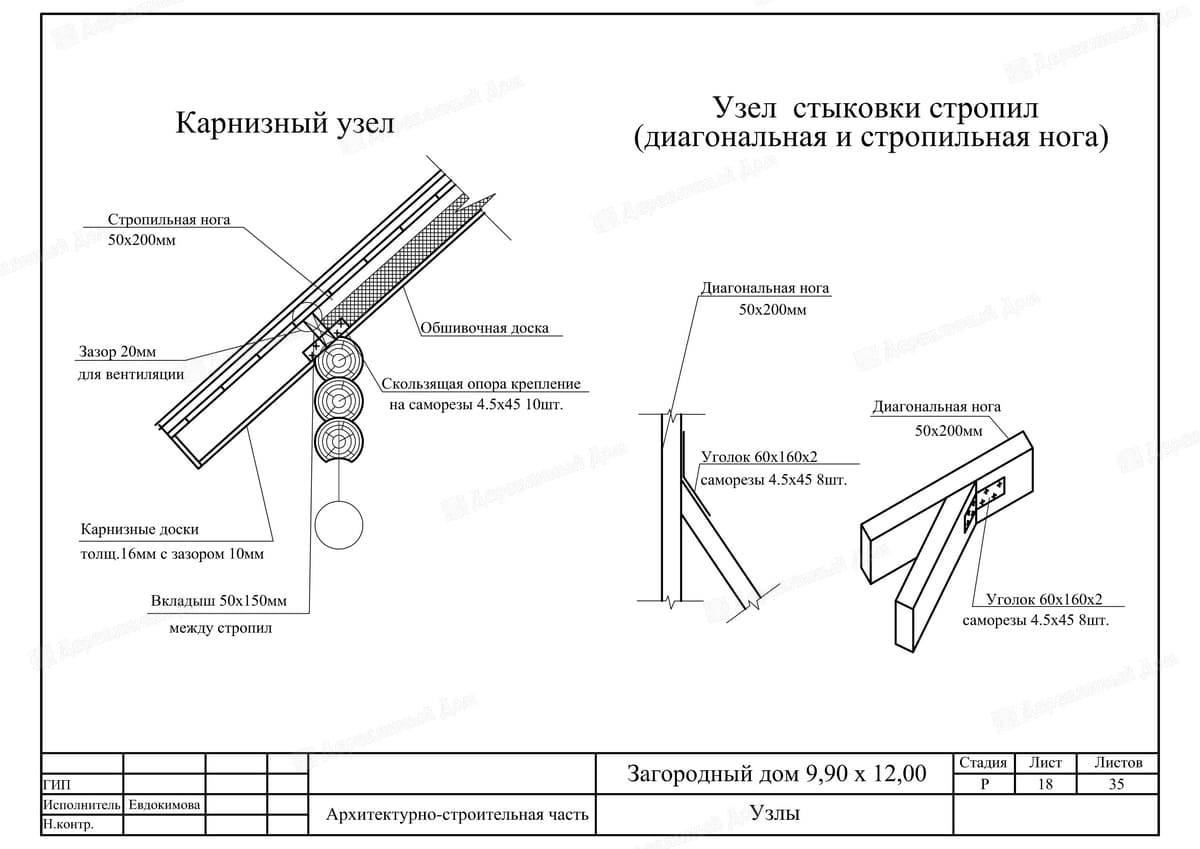

Скользящая опора: особенности конструкции

Скользящая опора позволяет надежно зафиксировать стропильную ногу на мауэрлате или балке перекрытия, оставив ей возможность сместиться на определенное расстояние вдоль собственной оси.

Данный крепежный элемент состоит из двух частей:

• направляющая (металлическая планка, которая крепится на стропило);
• уголок с опорной площадкой (монтируется на балку перекрытия, мауэрлат или верхний венец).

В верхней части уголка расположена петля, которая надевается на направляющую. Такое конструктивное решение оставляет стропильному брусу определенную степень свободы в одном направлении и на строго ограниченное расстояние, которое определяется длиной направляющей.

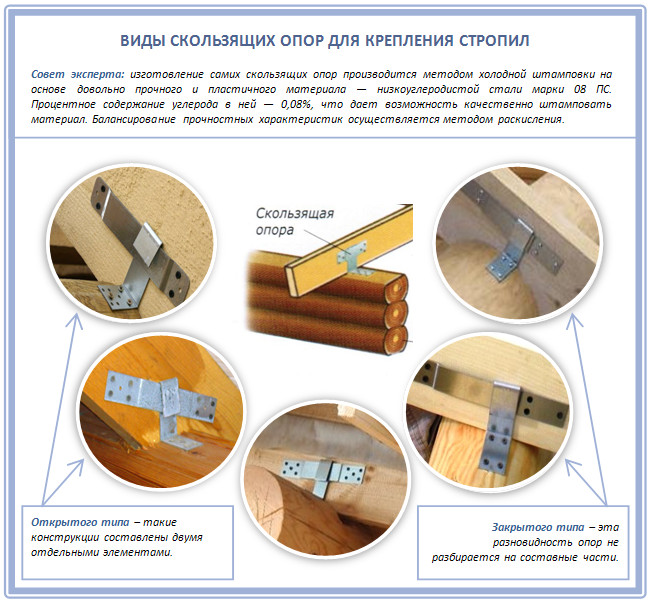

Различаются скользящие опоры двух типов: открытые и закрытые. Конструкция открытого типа состоит из двух отдельных элементов. Стальная изогнутая пластина (направляющая) снабжена двумя или тремя крепежными отверстиями на каждом конце. Неподвижная часть (уголок) может иметь до пяти отверстий в опорной площадке.

Длина хода крепления зависит от модели и может составлять 60-160 мм. К наиболее популярным вариантам относятся скользящие опоры марки Kucis с длиной хода 90 мм, 120 мм и 160 мм.

скользящие опоры фирмы Kucis

Закрытая скользящая опора представляет собой неразборную конструкцию, которая монтируется в полностью собранном виде. Ее неподвижная часть представляет собой уголок, на длинной стороне которого расположен держатель, в который продета крепежная планка.

Скользящая опора для стропил предназначена для эксплуатации в сложных условиях: конструкция подвергается высоким нагрузкам и воздействию влаги за счет контакта с конденсатом или с водой, попавшей под скаты кровли.

Для изготовления скользящей опоры используется сталь, толщина которой должна составлять не менее 2 мм. Ширина пластин, как правило, составляет 40 мм, а высота уголка равняется 90 мм.

Обычно сырьем служит низкоуглеродистая сталь – благодаря низкому процентному содержанию углерода металл легко обрабатывается. Чтобы повысить прочностные характеристики изделия, применяется метод раскисления. Изготовление изделий ведется с применением технологии холодной штамповки. Защита материала от коррозии обеспечивается за счет обработки методом горячей оцинковки – это позволяет предотвратить преждевременное разрушение крепления.

При отсутствии заводского гальванического защитного антикоррозионного покрытия, на скользящую опору перед установкой рекомендуется нанести слой масляной краски, чтобы защитить материал от ржавления. Для монтажа скользящих опор требуется использовать саморезы, устойчивые к коррозии – крепеж без защитного слоя быстро выйдет из строя и послужит причиной разрушения кровли.

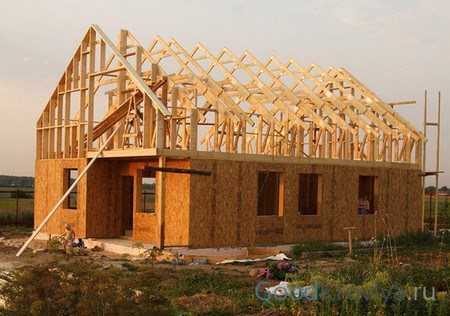

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

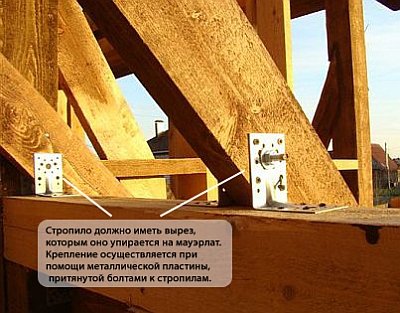

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

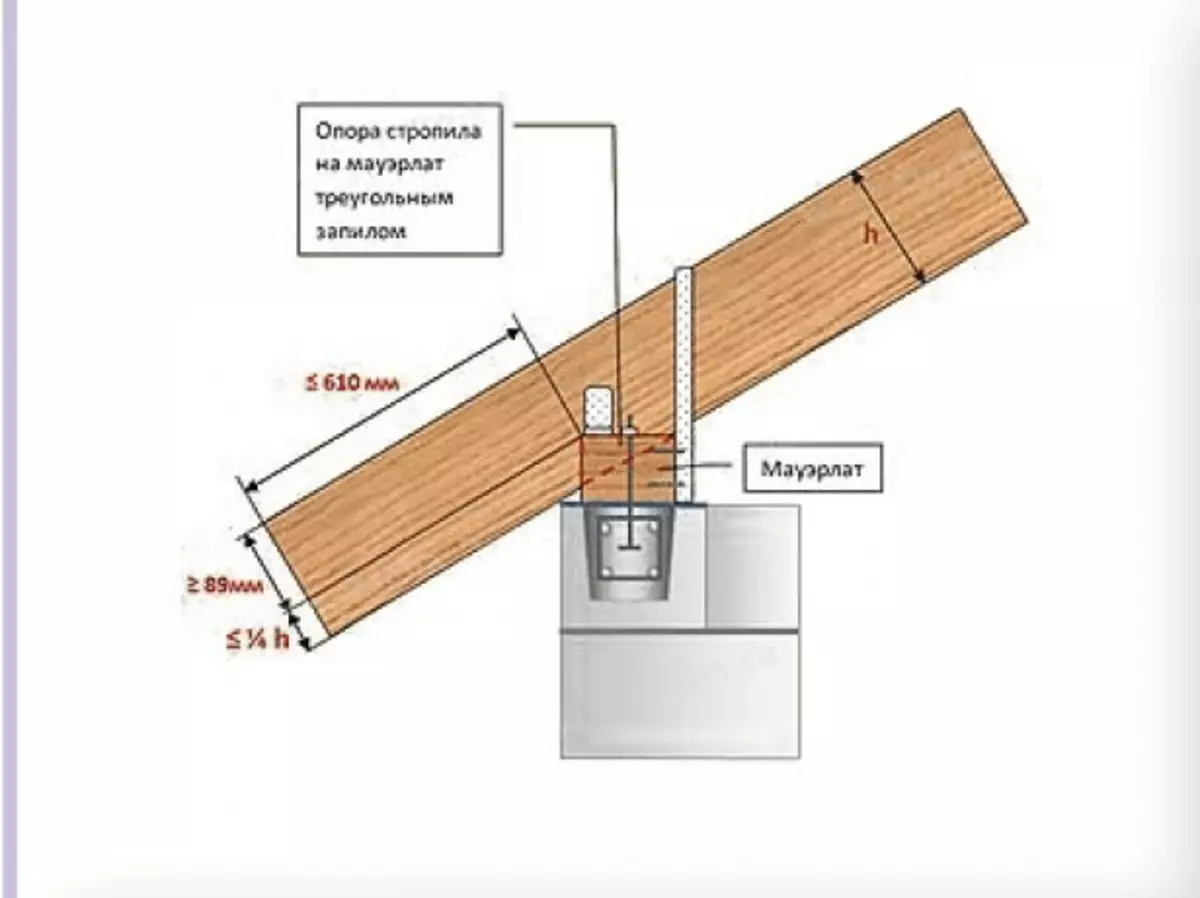

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Особенности использования скользящих стропил

Технология использования скользящих стропил необходима для объектов, возводимых из бревен, поскольку эти строения, в отличие от других материалов, дают довольно сильную усадку при эксплуатации. Усадка бревен продолжается на протяжении нескольких лет и составляет 5 – 8 % от объёма древесины (в зависимости от влажности используемых при строительстве материалов). Большую опасность представляет не сама усадка конструкции, а неравномерность протекания этого процесса.

Неравномерная усадка несущих стен может повредить жестко соединенные стропильные конструкции, нарушив их геометрию. После этого стропила не могут служить надёжной базой для кровельных материалов, что нарушает герметичность всей конструкции, значительно увеличивая опасность эксплуатации. Поэтому скользящая стропильная система является оптимальным выходом при возведении срубов и других объектов из бревен.

Конструктивные особенности скользящих стропильных систем

Системы скользящих стропил не являются жестко закрепленными конструкциями, поскольку монтируются при помощи подвижных металлических элементов. Как и при монтаже традиционным способом, стропильные системы устанавливаются на верхнее несущее бревно сруба, но вместо жесткого закрепления при помощи скоб, болтов или саморезов, используются так называемые «скользячки» для стропил.

Эти элементы представляют собой конструкции из металлической полосы, одна часть которых закрепляется на бревно, а вторая — на стропила . При этом конструктивные элементы могут перемещаться относительно друг друга, создавая подвижное соединение.

Монтаж этих конструкций производится при помощи специальных саморезов, поскольку обычные саморезы не всегда смогут справиться с необходимой нагрузкой. «Скользячки» в сборе продаются во многих строительных магазинах и стоят относительно дешево. Они изготавливаются из оцинкованной стали и снабжаются готовыми монтажными отверстиями. Использование этих элементов дает возможность стропильным системам перемещаться на необходимое расстояние при усадке несущих стен, не нарушая целостность конструкции.

• Скользящие стропильные системы следует устанавливать на объекты, имеющие правильную геометрическую форму . В противном случае, очень сложно выполнить корректную кровлю, поскольку в системах есть подвижные элементы. Перед началом монтажа стропил необходимо тщательно проверить периметр объекта и добиться его соответствия рекомендованным допускам.
• Изготовление стропильных систем производится по заранее изготовленному шаблону. Такой подход дает возможность создать одинаковые конструкции для всех элементов кровли.
• Коньковое соединение в стропильных системах такого типа также выполняется при помощи подвижных элементов. В качестве монтажных элементов могут быть использованы болты и шпильки, представляющие из себя соединительную ось, или подвижные шарниры, укреплённые при помощи саморезов.
• При значительной длине перекрываемых пролетов зачастую приходится прибегать к наращиванию досок, из которых изготавливаются стропильные конструкции. В случае необходимости проведения этой операции, доски соединяются длинными болтами или специальными кронштейнами. Наращивание досок производится внахлёст по предварительно просверленным монтажным отверстиям. При сверлении монтажные отверстия необходимо располагать на некотором расстоянии (не менее 10 см) от каждого края доски. Просверливание отверстий должно носить хаотичный характер для предотвращения раскалывания доски по отверстиям.
• Каждая опора скользящая стропил должна быть установлена строго параллельно предыдущей и перпендикулярно несущему бревну сооружения. Отступление от этого правила может привести к заклиниванию движущихся элементов конструкции и их разрушению при усадке задания.
• Монтаж «скользячков» проводится по специальным запилам под углом 90 0 к стропильной опоре, что обеспечивает свободное движение конструкции . При установке, эти элементы необходимо выводить в крайнее положение, обеспечивая максимально возможный ход стропильной конструкции при усадке здания.

Функции и характеристики скользящей опоры для стропил

Скользящие стропила применяются при строительстве домов из массива древесины. Сооружения этого типа после возведения дают усадку до 15% от своих изначальных параметров. Изменения происходят неравномерно, в зависимости от факторов, которые воздействуют на те или иные конструкции.

Подвижное соединение стропил и мауэрлата позволяет полностью нейтрализовать искривление каркаса, продлевает межремонтные сроки, которые действуют в отношении кровельных каркасов жесткого типа.

• исключение распирания несущих стен при их усыхании и уменьшении в размерах;
• предотвращение деформации каркаса при усилении внутреннего давления;
• сохранение формы кровли независимо от процессов, происходящих с древесиной.

Плавающее соединение стропил показало свою эффективность на примере сотен зданий, возведенных на основе данного способа. Независимо от изменения параметров здания, его кровля сохраняет свою форму, прочность и устойчивость.

Основные достоинства данной технологии:

• создание дополнительного запаса прочности для каркаса;
• простота монтажа, для которого нет необходимости приобретать дорогие инструменты или иметь солидный опыт работ;
• сокращение доли тяжелого ручного труда, связанного с балансировкой каркаса и создания врубов;
• нет необходимости устанавливать кобылки на кровле, так как стропила выступают на достаточное расстояние от стен;
• возможность балкам свободно изменять размер при перепадах температуры и влажности.

Разновидности

Использование подвижных креплений для фиксации стропильных ног к мауэрлату – единственный способ предотвратить деформацию крыши в процессе усадки деревянных домов. Как правило, ползуны имеют достаточно типичную конструкцию, состоящую из статичного основания-направляющего и уголка с петлей, который по нему передвигается. Различают следующие разновидности подвижных креплений:

• Открытого типа. Скользящие крепления для стропил открытого типа представляют собой разборную конструкцию, состоящую из направляющей, прочно фиксируемого к стропильной ноге, и уголка, который крепится к мауэрлату стропильного каркаса. Отличаются различные модели всего по 2 факторам: количеству крепежных отверстий, которых может быть от 1 до 5, а также запасом хода. Минимальный запас хода скользящей опоры составляет всего 60 мм, а минимальный – 160 мм. Чем этот параметр больше, тем лучше крепление защищает от деформаций, обеспечивая максимальную подвижность стропилам.

• Закрытого типа. Скользящая опора стропил закрытая, в отличии от открытой, не собирается и не разбирается. Это цельная, монолитная конструкция, которая продается и устанавливается сразу в собранном виде. В таком случает уголок, прикрепляемый к мауэрлату, имеет петельку, через которую в процессе изготовления крепления продевается направляющая планка, фиксируемая на стропила.

Характеристики подвижных креплений

Другой вариант конструкции скользящей опоры

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
2. Наметить линию обрезки.
3. Отпилить фрагмент стропильной ноги.
4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.
