Какие факторы влияют на скорость воды в трубе и как произвести необходимые вычисления

Монтаж систем отопления с применением полипропиленовых труб

Одним из важных этапов установки отопительной системы является решение вопроса со схемой, которой придется придерживаться при выполнении работ. А если говорить об использовании полипропиленовых конструкций, то здесь могут быть задействованы следующие варианты:

1. Движение жидкости в отопительной системе самотеком. Такой вариант позволяет владельцу отказаться от использования циркуляционного насоса, поскольку жидкость в системе будет течь естественным путем. Подобную схему можно реализовать в помещениях, которые отличаются нестабильностью подачи электричества, из-за чего очень трудно поддерживать работу насоса в непрерывном режиме.
2. Нижняя система розлива в отоплении. Особенностью подобной схемы является использование лучевой разводки, в основе которой лежит применение насоса, обеспечиваемого повышением напора воды, что достигается за счет меньшего диаметра.
3. Допустимой является схема, при которой одно- и двухтрубные системы подключаются к радиатору, что реализуется посредством бокового или нижнего вида подключения.

Источник

Какая мощность в системе ГВС и ХВС?

Давление воды в многоэтажных домах, подключенных к центральной водопроводной сети, не постоянно.

Оно зависит от таких факторов, как этажность дома или время года, — так в летний сезон, особенно в многоэтажных домах становиться особо ощутима нехватка холодной воды, которая в это время идет на полив придомовых или приусадебных участков.

Муниципальные службы на практике стараются держать уровень на средних показателях в 3-4 атмосферы, правда, не всегда успешно. Минимальные показатели, при котором трубопровод дома может функционировать (и для ХВС, и для ГВС), составляют 0.3 бара на один этаж.

Величина напора горячего и холодного водоснабжения несколько отличается в пользу последнего (допускается разница до 25 %).

Объясняется это просто – холодная вода используется активней, поскольку нужна для функционирования канализации. Поэтому максимальные показатели для ХВС будут 6 атмосфер, а для ГВС – 4.5 атмосферы.

Как упростить расчет

Оперируя предполагаемыми потерями давления, скоростью течения жидкости в трубопроводе и объемами расхода мы можем определить все геометрические параметры трубопровода. Хотя подобное нагромождение формул будет понятно далеко не каждому сантехнику, поэтому сложный гидродинамический расчет расхода воды, в большинстве случаев заменяется особой таблицей.

Например, такой:

Где под D понимают номинальный диаметр, под q – расход воды, под V – скорость течения жидкости, а под i – уклон. Пользоваться таким графиком очень просто – мы находи на нем два исходных значения, например, диаметр 150 мм и расход в 10 л/с, и соединяем эти точки прямой линией. Значения скорости (V) и уклона (i) будет отображены на пересечении вертикальных прямых с нашей наклонной линией. Аналогичным способом можно вычислить диаметр или расход — по наклону и скорости.

Причем указанные графики, а точнее номограммы, вычерчивают исходя из конструкционного материала труб. Примеры номограмм можно найти в своде правил и норм СП 40-109-2006. В итоге, самым простым способом увязки «геометрии» трубопровода с напором и расходом воды является именно симбиоз таблицы и графика.

Объем и скорость потока

Объем жидкости, проходящей через определённую точку в заданное время, рассматривается как объем потока или расход. Объем потока обычно выражается литрами в минуту (л/мин) и связан с относительным давлением жидкости. Например, 10 литров в минуту при 2,7 атм.

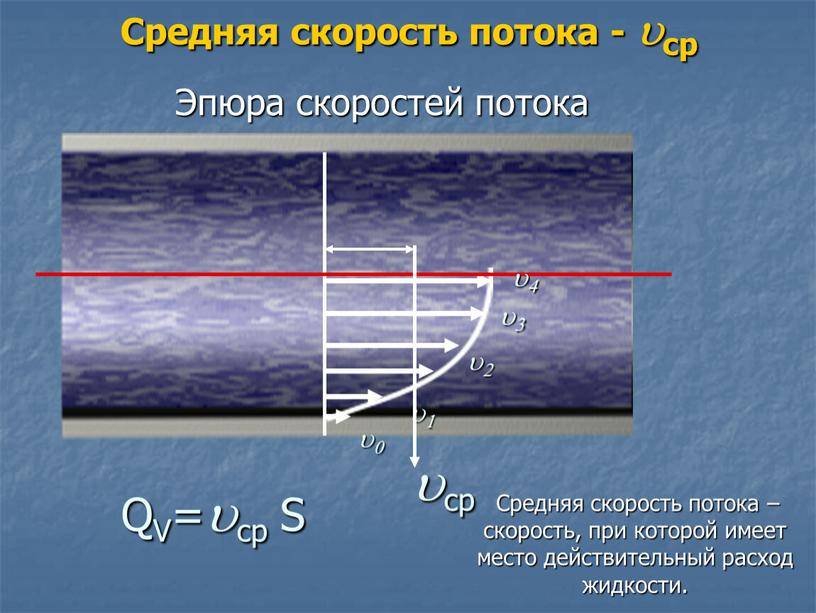

Скорость потока (скорость жидкости) определяется как средняя скорость, при которой жидкость движется мимо заданной точки. Как правило, выражается метрами в секунду (м/с) или метрами в минуту (м/мин). Скорость потока является важным фактором при калибровке гидравлических линий.

Объём и скорость потока жидкости традиционно считаются «родственными» показателями. При одинаковом объёме передачи скорость может меняться в зависимости от сечения прохода

Объем и скорость потока часто рассматриваются одновременно. При прочих равных условиях (при неизменном объеме ввода), скорость потока возрастает по мере уменьшения сечения или размера трубы, и скорость потока снижается по мере увеличения сечения.

Так, замедление скорости потока отмечается в широких частях трубопроводов, а в узких местах, напротив, скорость увеличивается. При этом объем воды, проходящей через каждую из этих контрольных точек, остаётся неизменным.

Принцип Бернулли

Широко известный принцип Бернулли выстраивается на той логике, когда подъем (падение) давления текучей жидкости всегда сопровождается уменьшением (увеличением) скорости. И наоборот, увеличение (уменьшение) скорости жидкости приводит к уменьшению (увеличению) давления.

Этот принцип заложен в основе целого ряда привычных явлений сантехники. В качестве тривиального примера: принцип Бернулли «виновен» в том, что занавес душа «втягивается внутрь», когда пользователь включает воду.

Разность давлений снаружи и внутри вызывает силовое усилие на занавес душа. Этим силовым усилием занавес и втягивается внутрь.

Другим наглядным примером является флакон духов с распылителем, когда нажимом кнопки создаётся область низкого давления за счёт высокой скорости воздуха. А воздух увлекает за собой жидкость.

Принцип Бернулли для самолётного крыла: 1 — низкое давление; 2 — высокое давление; 3 — быстрое обтекание; 4 — медленное обтекание; 5 — крыло

Принцип Бернулли также показывает, почему окна в доме имеют свойства самопроизвольно разбиваться при ураганах. В таких случаях крайне высокая скорость воздуха за окном приводит к тому, что давление снаружи становится намного меньше давления внутри, где воздух остаётся практически без движения.

Существенная разница в силе попросту выталкивает окна наружу, что приводит к разрушению стекла. Поэтому когда приближается сильный ураган, по сути, следует открыть окна как можно шире, чтобы уравнять давление внутри и снаружи здания.

И ещё парочка примеров, когда действует принцип Бернулли: подъем самолёта с последующим полётом за счёт крыльев и движение «кривых шаров» в бейсболе.

В обоих случаях создаётся разница скорости проходящего воздуха мимо объекта сверху и снизу. Для крыльев самолета разница скорости создаётся движением закрылков, в бейсболе — наличием волнистой кромки.

Практика домашнего сантехника на видеоролике

Полезный для получения практики сантехники видеоролик ниже демонстрирует некоторые приёмы, которые в любой момент могут потребоваться потенциальному хозяину жилища. Рекомендуется просмотр этого видео для получения актуальной информации по сантехническим манипуляциям: Метки:водоснабжениеиндустриальныйСантехникасантехническийтрубопроводустройство

Сила тяжести

Гравитация — одна из четырех сил природы. Мощь гравитационной силы между двумя объектами зависит от массы этих объектов. Чем массивнее объекты, тем сильнее гравитационное притяжение.

Когда выливается вода из контейнера, гравитация Земли притягивает воду к земной поверхности. Можно наблюдать тот же самый эффект, если на разных высотах разместить два ведра воды и соединить их трубкой.

Достаточно задать ход жидкости в трубке из одного ведра в другой, после чего сработает сила гравитации, и процесс перелива продолжится самопроизвольно. Гравитация, приложенные силы и атмосферное давление являются статическими факторами, которые в равной степени относятся к жидкостям, находящимся в покое или в движении.

Силы инерции и трения являются динамическими факторами, которые действуют только на жидкости в движении. Математическая сумма силы тяжести, приложенной силы и атмосферного давления, представляет собой статическое давление, полученное в любой зоне жидкости и в любой момент времени.

Скорость потока

Как выглядит расчет скорости потока жидкости в трубе? В случае ее вытекания через отверстие небольшого диаметра действует приведенный выше закон Торричелли.

Однако в большинстве случаев скорость потока жидкости в трубе рассчитывается для трубопровода большой протяженности, гидравлическим сопротивлением которого нельзя пренебречь. Раз так – мы сталкиваемся с теми же проблемами: на скорость при постоянном перепаде на участке влияет слишком большое количество факторов.

Ситуация резко упрощается, если нам известен расход. Для несжимаемых жидкостей действует упрощенная формула уравнения непрерывности: Q=Av, где Q – расход воды в метрах в секунду, А – площадь полного или живого сечения, v – средняя скорость жидкости в трубе круглого сечения или любой другой формы.

Зная приведенные выше справочные данные расхода воды сантехприборами, нетрудно рассчитать скорость движения потока в водопроводной трубе известного диаметра.

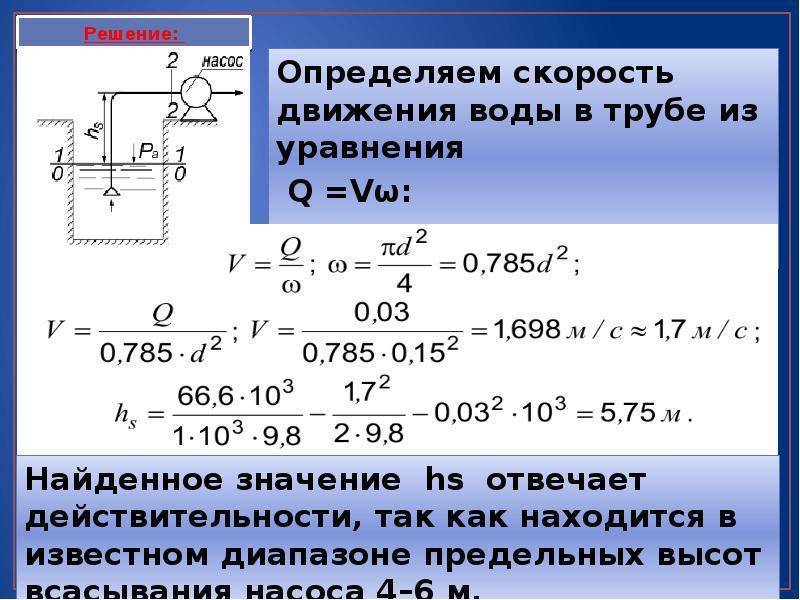

В качестве примера давайте выясним, с какой скоростью будет двигаться вода в подводке ХВС с внутренним диаметром 15 мм (0,015 м) при одновременном наполнении сливного бачка, использовании посудомоечной машины и умывальника.

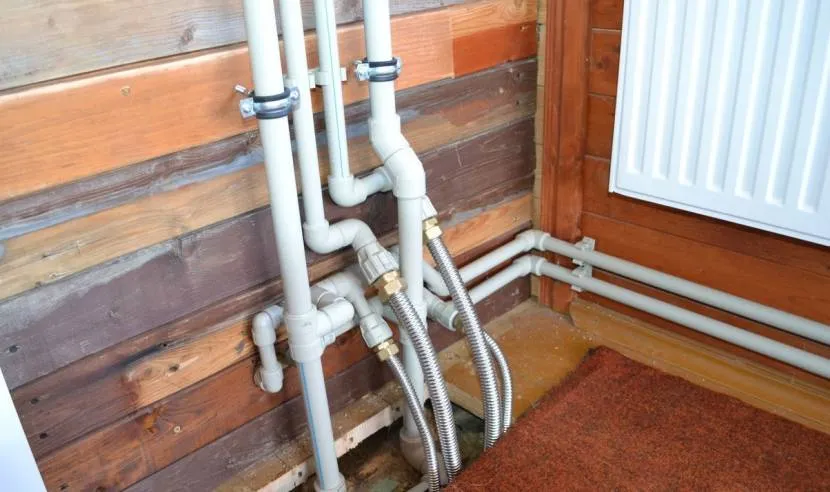

На фото – подводки водоснабжения в квартире. 15 мм – наиболее часто применяемый диаметр.

1. Суммарный расход воды приборами, согласно приведенной выше таблице, составит 0,1 + 0,3 + 0,12 = 0,52 л/с, или 0,00052 м3/с.
2. Площадь сечения трубы равна 3,14159265 х 0,0075 м^2 = 0,000176714865625 м2.
3. Скорость потока в метрах в секунду равна 0,00052 / 0,000176714865625 = 2,96.

Для справки приведем некоторые значения скорости движения воды в трубопроводах различного назначения.

Система	Диапазон скоростей, м/с
Самотечная система отопления	0,2 – 0,5
Система отопления с принудительной циркуляций, розлив	0,5 – 3
Система отопления с принудительной циркуляцией, подводки к отопительным приборам	0,2 – 0,5
Магистрали водоснабжения	0,5 – 4
Подводки водоснабжения	0,5 – 1
Циркуляция в системе ГВС	0,2 – 0,5
Безнапорная канализация (в том числе, ливневая канализация)	0,35 – 1

Способы проведения расчетов

Разрабатывая проекты для крупномасштабных объектов профессионалы пользуются специальными инженерными программами для составления схем и чертежей будущих сетей отопления и горячего/холодного водоснабжения. Для более простых задач на уровне частного сектора можно найти решения с помощью калькуляторов, которые опубликованы на сайтах производителей и продавцов. Третий вариант – проведение расчетов посредством готовых формул и табличных данных, например, про скорость воды в трубах.

Можно поступить еще проще – отталкиваться от распространенных решений, которые проверены на разных объектах, имеются доказательства их эффективности. Однако рекомендованные схемы в индивидуальном строительстве не всегда исправно работают. Так, если допустить при подборе превышение диаметра трубопровода, то отопление будет отличаться малой теплоотдачей, а вода протекать с низким напором. Напротив, использование зауженных каналов способствует увеличению давления и отопительная система будет хорошо согревать дом. Но при этом на трубы и фитинги оказывается большая нагрузка, что сокращает срок исправной службы коммуникаций из-за ускоренного износа.

Использование фитингов для оптимизации расположения разных каналов Источник kanaliza.ru

Когда нужно проводить вычисления?

Выполнять вычисления необходимо при выборе труб для водопровода. Диаметр должен быть подходящим, чтобы избежать чрезмерного водорасхода и обеспечить нормальный напор.

Такая необходимость появляется при проектировании дома и подведении к нему коммуникаций. При выборе трубы с оптимальным сечением для водопровода нужно обязательно выполнять ряд расчетов. Необходимо узнать максимальные объемы необходимой воды в доме за минуту.

Исходя из полученных результатов, нужно приобрести трубу с таким сечением, чтобы этого было достаточно для одновременной работы всех устройств и кранов.

Подбор оптимального диаметра трубопровода

Определение оптимального диаметра трубопровода – это сложная производственная задача, решение которой зависит от совокупности различных взаимосвязанных условий (технико-экономические, характеристики рабочей среды и материала трубопровода, технологические параметры и т.д.). Например, повышение скорости перекачиваемого потока приводит к уменьшению диаметра трубы, обеспечивающей заданный условиями процесса расход носителя, что влечет за собой снижение затрат на материалы, удешевлению монтажа и ремонта магистрали и т.д. С другой стороны, повышение скорости потока  приводит к потере напора, что требует дополнительных энергетических и финансовых затрат на перекачку заданного объема носителя.

Значение оптимального диаметра трубопровода рассчитывается по преобразованному уравнению неразрывности потока с учетом заданного расхода носителя:

 При гидравлическом расчете расход перекачиваемой жидкости чаще всего задан условиями задачи. Значение скорости потока перекачиваемого носителя определяется, исходя из свойств заданной среды и соответствующих справочных данных (см. таблицу).

Преобразованное уравнение неразрывности потока для расчета рабочего диаметра трубы имеет вид:

Подробности

Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.

К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.

Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.

Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.

Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.

Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.

Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.

Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.

Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.

Как определить диаметр согласно СНиП 2.0.4.01 – 85.

Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.

Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.

СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.

Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.

Как вычислить расход жидкости, зная давление и диаметр.

Для расчетов применяют формулу q=π × d²/4 × V, в которой:

-q расход воды в литрах.

-d внутренний диаметр трубы в сантиметрах.

-V скорость транспортировки жидкости, измеряется м/с.

Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.

Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды

Совсем иначе себя ведет внутренняя поверхность изделий из стали

Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.

Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.

Подробности

Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.

К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.

Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.

Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.

Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.

Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.

Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.

Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.

Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.

Как определить диаметр согласно СНиП 2.0.4.01 – 85.

Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.

Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.

СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.

Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.

Как вычислить расход жидкости, зная давление и диаметр.

Для расчетов применяют формулу q=π × d²/4 × V, в которой:

-q расход воды в литрах.

-d внутренний диаметр трубы в сантиметрах.

-V скорость транспортировки жидкости, измеряется м/с.

Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.

Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды

Совсем иначе себя ведет внутренняя поверхность изделий из стали

Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.

Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.

Скорость потока

Если рассматривать цилиндр, по которому движется жидкость, как воображаемую модель, можно сказать, что на воду внутри трубы не будут действовать никакие силы. Но в реальности все не так. Первая сила, которая действует на водяной поток, – сила трения о внутренние стенки трубопровода. Она уменьшается с отдалением от стенок.

Вторая сила – нагнетающая, действующая от насоса в направлении движении потока. Если этот параметр всегда неизменный, течение жидкости внутри трубы происходит ламинарно. Скорость остается неизменной, у стенок она равна нулю. Это идеальная ситуация.

На практике так случается редко. Факторов для этого много, к примеру, включение и отключение насоса, засорение фильтра и так далее. В таком случае у стенок трубопроводов скорость изменяется резко: то больше, то меньше с иногда огромной разницей. В остальной части эта характеристика изменяется меньше.

Многие интернет-порталы предлагают калькуляторы, с помощью которых можно рассчитать скорость потока жидкости, проходящей через цилиндр. Для этого потребуется всего лишь два параметра:

• внутренний диаметр трубы в мм;
• производительность водопровода, а точнее, объем жидкости, проходящей через трубу за определенный промежуток времени (м³/час).

Но в таких калькуляторах не учитывается материал, из которого трубы изготовлены, а также наличие или отсутствие фитингов, дополнительных контуров и запорной арматуры. Эти расчетные сервисы можно взять за основу, но точного значения от них ждать не стоит.

https://youtube.com/watch?v=BfzSRshPMTY

Старые таблицы расчета – надежное пособие для современного инженера

Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.

Онлайн калькуляторы для расчета также в помощь

Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.

Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.

Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.

Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.

8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

Диаметр	Площадь	Пропуск. способность при скорости,м3/час
наруж.,мм	внутр.,мм	внут.сеч.,мм2
0,5 м/с — скорость воды в трубе от переливного лотка
0,8 м/с — скорость воды в трубе коллектора
1,2 м/с — скорость воды в трубе на входе в насос
2,0 м/с — скорость воды при выходе из насоса
2,5 м/с — максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:

Диаметры труб от переливного лотка к коллектору;

Диаметры труб коллектора;

Диаметры всасывающей трубы на подачу в насос;

Диаметр трубы после насоса, фильтров, линии форсунок.

У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

Рис 8.11. Соединение форсуночной линии.

Для соединения форсунок нам понадобятся следующие материалы:

Уголок 50мм-90 0 — 6шт.

Тройник 50мм — 2шт.

Тройник 63мм — 1шт.

Редукция короткая 63-50мм — 2шт.

— труба 63мм — 6 м. (определяется по расстоянию от центра

длинного борта до техпомещения.)

Труба 50мм — 12м. (суммируем все отрезки трубы 50мм

согласно вычисленному расположению форсунок.)

Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.

Рис. 8.12 Подключение донных сливов.

В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:

Муфта с н.р. 63-2″» — 1шт.

Труба 63мм — 2м.

Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.

Рис 8.13 обвязка скиммеров.

Для обвязки скиммеров нам понадобятся следующие материалы:

Муфта с н.р. 50-2″» — 2шт.

Угол 50-90 0 — 2шт.

Тройник 63 — 1шт.

Редукция 63-50 — 2шт.

Труба 50мм — 6м.

Какие факторы влияют на проходимость жидкости через трубопровод

Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.

1. Внутренний диаметр, который имеет трубопровод.
2. Скорость передвижения потока, которая зависит от давления в магистрали.
3. Материал, взятый для производства трубного сортамента.

Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же расчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.

Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.

Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.

Расчет расхода воды по диаметру

круглой трубы, зависит от егоразмера . Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение большего количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.

Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет максимальных показателей при самом высоком давлении в сети и при самых высоких размера ее объема.

Смотреть видео

Расчёт домашнего водопровода

С практической точки зрения давление в водопроводе чаще всего ассоциируется с объёмом поставляемой воды за единицу времени, то есть с пропускной способностью ветки водоснабжения. В этом контексте и будет рассмотрен вопрос расчёта бытового водопровода. После изучения паспортных данных приборов и агрегатов, потребляющих воду, суммируется общий расход. Затем к полученной цифре добавляется расход всех установленных и используемых водоразборных кранов.

Для домашнего водопровода, работающего от скважины, выбор труб зависит от мощности насоса

После этого все числа суммируются, и на выходе получается общий расход в доме воды. С учётом этих данных, покупается труба с диаметром, который обеспечит нужным давлением и, соответственно, количеством воды все водоразборные приборы, работающие одновременно.

Если домашний водопровод планируется подключить к городской сети, у хозяина выбора нет, он будет вынужден пользоваться тем, что имеется. Иное дело, если речь идёт о частном доме, питающимся от скважины. Тогда следует покупать насос, способный обеспечить водопровод давлением, которое соответствует расходам. Выбор производится по паспортным данным подобного агрегата. В определении диаметра вам поможет ниже размещённая таблица.

Таблица 2

Пропускная способность трубы	Диаметр и длина трубопровода
Пропускная способность, л/мин	Диаметр трубы	Диаметр трубы	Длина водопровода, метры
75	38	32	Больше 30
50	32	25
30	25	20	Меньше 10

Здесь приведены параметры лишь наиболее часто используемой трубной продукции.

Пошаговая инструкция, как рассчитать водорасход

Произвести подсчеты можно при помощи таблиц. Но полученные результаты будут неточными. Поэтому лучше проводить расчеты на месте, учитывая скорость потока, материал трубопроводных систем и прочие характеристики трубопровода.

Проще всего рассчитать объем расходуемой H2O по следующей формуле:

• q – расход воды (л/с);
• V – скорость течения (м/с);
• d – диаметр (см).

Использовать эту формулу можно и для поиска других неизвестных. Если известен диаметр и расход воды, можно определить скорость потока. А если известны V и q, можно узнать диаметр.

В большинстве стояков напор водного потока равняется 1,5-2,5 атмосфер. А скорость потока обычно составляет 0,8-1,5 м/с. Может быть установлен дополнительный нагнетатель, который меняет параметры внутри системы. Все данные о нем должны быть указаны в техпаспорте.

Минимальное давление в системе должно составлять 1,5 атмосфер – этого достаточно для работы стиральной машины и посудомойки. Чем оно выше, тем быстрее вода движется по трубам, поэтому водорасход повышается.

Для получения более точных результатов применяется формула Дарси-Вейсбаха, которая учитывает возможные изменения напора воды, что приводит к повышению или снижению давления.

• ΔP – потеря давления на сопротивлении движения потока;
• λ – показатель потерь на трение по всей длине;
• D – сечение трубы;
• V — скорость течения;
• L – длина трубопровода;
• g – константа = 9,8 м/с2;
• ϸ — вязкость потока.

Такую формулу обычно используют для выполнения сложных расчетов гидродинамики. В остальных случаях применяются упрощенные варианты.

Частный случай расчета водорасхода – через отверстие крана. Применяется формула:

• Q – водорасход;
• S – площадь окружности (отверстия крана), определяется по формуле S= π*r2;
• V – скорость течения, если она неизвестна, определить ее можно, исходя из формулы V=2g*h, где g – константа, h – высота водного столба над отверстием крана.

Правила расчета

При выполнении вычислений необходимо учитывать следующие правила:

1. Следить за правильностью величин. Если одно значение исчисляется в м/с, то другое должно измеряться в л/с (не в кг/час). Иначе произведенные расчеты будут неверными.

2. Применять правильные значения констант.
3. Учитывать данные нагнетателя системы, если он используется. Вся информация о его влиянии на параметры системы указывается в техническом паспорте.
4. Промежуточные вычисления рекомендуется проводить с точными величинами, а конечный результат можно округлить (лучше в большую сторону).

Чтобы облегчить расчеты, можно воспользоваться калькуляторами в режиме онлайн, в которые достаточно только ввести все известные данные.

Какие имеются методы расчёта ПС труб

ПС труб – это немаловажный параметр, представляющий собой возможность трубы проводить соответствующее количество воды за определённый отрезок времени. ПС трубопровода зависит от такого технического показателя, как диаметр

Чем выше данный параметр, тем соответственно большее количество воды проходит по ней за принимаемое во внимание значение времени

Диаметр хотя и является главным фактором, но не единственным. ПС зависит также от давления напора в системе, а также от типа жидкости. Чем выше показатель давления, тем больше будет значение рассматриваемого показателя. Для выявления рассматриваемого параметра известно несколько методов, которые называются:

1. Физический метод.
2. Табличный способ.
3. Определение с применением программы.

Рассмотрим подробно, что же представляет собой каждый вариант.

Заключение

Отопление в доме

Итак, подведем итог. Как видите, чтобы сделать гидравлический анализ отопительной системы дома, необходимо учесть многое. Пример специально был простым, поскольку разобраться, скажем, с двухтрубной системой отопления дома в три или более этажей очень сложно. Для проведения такого анализа придется обратиться в специализированное бюро, где профессионалы разберут весь проект отопления «по косточкам».

Необходимо будет учесть не только вышеописанные показатели. Сюда придется включить потерю давления, снижение температуры, мощность циркуляционного насоса, режим работы системы и так далее. Показателей много, но все они присутствуют в ГОСТах, и специалист быстро разберется, что к чему.

Единственное, что необходимо предоставить для расчета — это мощность отопительного котла, диаметр труб, наличие и количество запорной арматуры и мощность насоса.
