Скрытые розетки: в полу, в стене, правила монтажа и эксплуатации, технические требования

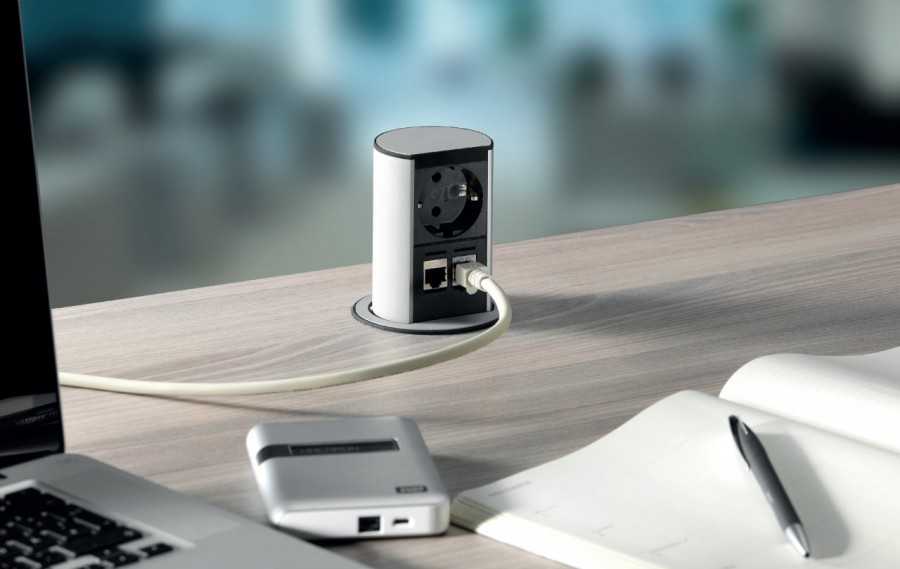

Как установить, встраивать в столешницу, шкаф, ящик

Монтаж этих розеток не составит проблем и доступен даже новичку.

Просверлите в крышке стола круглое отверстие 65 мм диаметром, если планируете установить вертикальный блок. Диаметр отверстия может варьироваться в зависимости от производителя.
Затем вставьте в отверстие блок и закрепите гайкой.
Присоедините розетку к линии электропроводки напрямую или вставьте вилку розетки-удлинителя в стационарную розетку нижнего яруса. Слишком длинные провода можно спрятать в корпус.
Установка в навесной шкаф выполняется аналогично, но снизу вверх. Перед работой убедитесь, что сам шкаф надежно закреплен.
Для горизонтальной розетки потребуется прямоугольное отверстие. Крепится блок при помощи саморезов или входящих в комплект зажимов.

Особенности подключения врезной потайной

Все гнезда выдвижного блока подключены параллельно, учитывайте это при расчете допустимой нагрузки;
Толщина столешницы при монтаже под нее должна быть в пределах 25-52 мм;
Подключаете кухонные выдвижные розетки к отдельной линии электропитания или хотя бы наименее загруженной, особенно для встроенных электроплит.

Где приобрести розетку, которая будет выдвигаться

Выдвижная розетка – достаточно дорогая вещь. Ее стоит искать в крупных строительных магазинах и супермаркетах. В непроверенных магазинчиках или на рынках можно получить некачественную розетку, которая быстро сломается. Про кухонные аксессуары и принадлежности расскажет эта статья.

Если есть желание немного сэкономить, попробуйте купить такие розетки через интернет. Во избежание неприятностей сразу проверяйте комплектность поставки и соответствие заказанных и доставленных товаров. Сохраняйте чек и гарантийный талон.

Правила эксплуатации и уход, если встроить утапливать розетку

Не устанавливайте выдвижные розетки возле мойки или плиты. Хотя в закрытом состоянии они защищены от попадания воды, выдвинутые блоки могут пострадать от влаги. А очень близко к плите вообще нельзя устанавливать розетки, независимо от их вида.
Не присоединяйте к выдвижным блокам постоянно эксплуатируемые и силовые приборы. Смотанные провода греются при постоянном протекании больших токов, это небезопасно.
Питающая электропроводка не должна контактировать с горячими предметами, защемляться мебелью, натягиваться или сильно перегибаться.
Не подключайте в розетки максимальную нагрузку, особенно если они куплены не у производителей с мировым именем. Они могут перегреться и начать плавиться.
При включении и выключении вилки придерживайте розетку рукой, особенно вертикальную.

Выдвижные (потайные, врезные) розетки – хороший выбор дополнительных розеток для кухни. В них можно включить мелкую технику. Блоки монтируются быстро (их легко утапливать, встраивать), смотрятся современно и в отключенном состоянии незаметны. Но для электроплит и духовок, бойлеров, стиральных машин лучше использовать другие типы розеток. Еще один недостаток – высокая цена и хрупкость изделия. Про выдвижные мусорные ведра для кухни расскажет этот материал.

Виды

При выборе штепсельных розеток обратите внимание на виды устройств, отличающихся по характеристикам и сфере применения. Электрические узлы для подключения штепселя бывают следующих видов

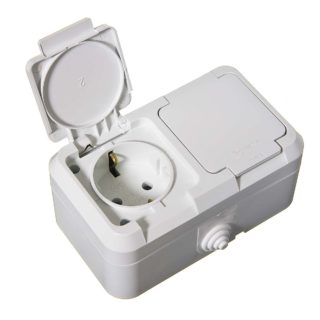

Влагозащищенные

Конструктивно имеют специальную крышку, защищающую электрические контакты от попадания влаги. Предусмотрены и другие конструктивные элементы, исключающие короткое замыкание из-за высокой влажности в помещении, где установлен узел. Устанавливаются на улице, в ванных комнатах, саунах и кухнях.

Влагозащищенные розетки отличаются по классу защиты (IP). При классификации используется две цифры. Первая (1-6) отображает степень защиты от пыли, а вторая (1-8) от влаги. Чем выше этот параметр, тем лучше.

К примеру, розетки класса IP68 применяются в бассейнах, фонтанах, промышленном оборудовании.

С УЗО

Современные модели часто оборудуются устройством защитного отключения, обеспечивающим снятие напряжения при КЗ или резком увеличении нагрузки.

Рекомендуются для подключения ответственных электроприемников — микроволновок, холодильников и других устройств.

Некоторые модели реагируют на изменение напряжения. В случае превышения или снижения уровня по отношению к уставке происходит отключение.

Со встроенным контроллером времени

Конструктивно имеется счетчик, обеспечивающий снятие напряжения по истечении определенного времени. Уставка устанавливается вручную или задается производителем.

Штепсельное устройство со встроенным контроллером будет полезно там, где необходимо своевременное отключение питания (аквариум, бойлер, котел и т. д.).

По принципу действия устройства бывают:

С механическим контроллером. Напряжение снимается путем ослабления пружинного элемента через заданный временной промежуток. В результате на электроприбор подается напряжение.
С электронным контроллером. Здесь главная функция возлагается на микропроцессор, воздействующий на тиристорный ключ с последующим отключением питания. Особенность изделий состоит в возможности задания нескольких уставок и даже создания графика включений и отключений.

Больше про розетки с таймером https://elektrikexpert.ru/rozetki-s-tajmerom-ustrojstvo-nastrojka.html.

Со встроенным счетчиком

Особенность штепсельных розеток со счетчиком — наличие дисплея, отображающего текущее потребление электроприемника в кВт*ч. Информация отображается с помощью цифр вверху или внизу конструкции.

Вокруг штепсельной вилки может быть подсветка, сигнализирующая об уровне нагрузки. В зависимости от силы тока цвет меняется от голубого (небольшая нагрузка) до красного (максимальный ток).

Универсальная бытовая

Универсальные штепсельные розетки имеют стандартную форму разъемов, позволяющую подключать разные типы вилок. Во многих моделях предусмотрен встроенный USB адаптер для зарядки разных девайсов.

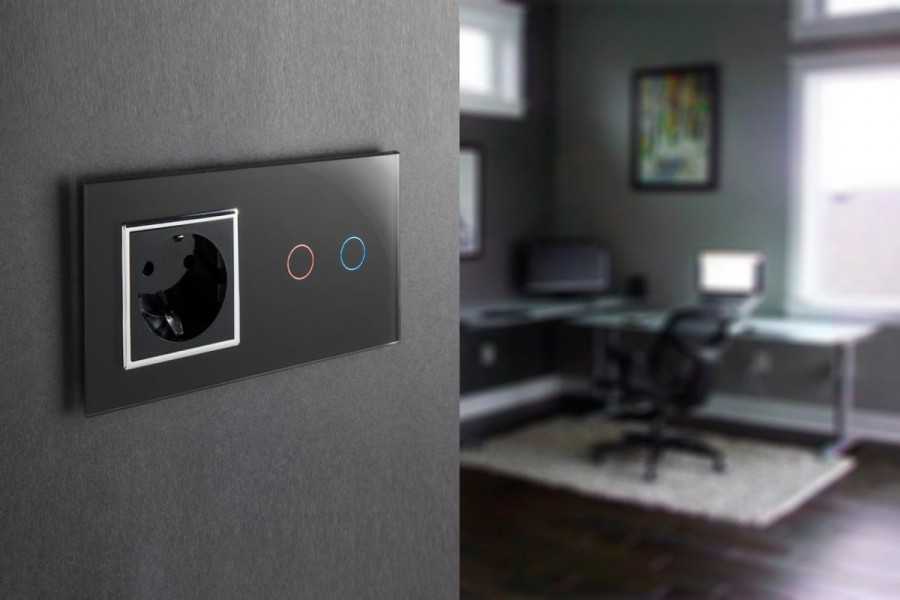

Умные розетки

Особенность смарт-розеток — возможность контроля подачи питания и управления (включения/отключения) с помощью смартфона и установленного на нем приложения.

Применение умных розеток позволяет задавать графики подачи и снятия напряжения, дистанционно проверять факт включения оборудования и решать иные задачи.

Правила ввода электричества в дом

Для частных хозяйств важен такой вопрос, как ввод электроэнергии в дом. Обычно он осуществляется с помощью самонесущего провода СИП.

Если опора ЛЭП находится менее чем в 25 м от дома, дополнительных столбов для поддержки не потребуется.

Провод обычно тянется до электрощита с расположенными в нем УЗО, автоматами и подключением к контуру заземления. Переход на домашний кабель (например, ВВГнг) обычно происходит в другом щитке – с приборами учета

Требования к вводу:

при длине провода более 25 м требуются дополнительные опоры (на ближнем к дому столбе можно установить щиток, а рядом в земле заглубить заземлительный контур);
высота натянутого между опорами провода – не менее 2 м над землей;
если провод пересекает строительные конструкции, его монтируют в защитную трубу;
минимальное расстояние от земли для точки подключения здания – 2,75 м;
если провод от ЩУЭ до дома планируется протягивать под землей, то его нужно поместить в защитную оболочку, а затем в канаву глубиной не менее 0,7 м.

Понятно, что при выборе подземной прокладки ввод непосредственно в здание необходимо предусмотреть еще в процессе строительства.

Вариант 1 — На стене

Самое популярное и привычное место размещения розетки любого типа — стена. Чтобы грамотно вывести питание для электроприбора или бытовой техники, следует предпринять следующие шаги:

Определить место для будущей розетки, начертить ее контур на стене.
Если около выбранного места отсутствует подведенная проводка, то необходимо подвести электричество: найти ближайшую распределительную коробку и подходящий автомат, определить фазной провод, проштробить канал от щитка до обозначенного места, проложить провод.
Обесточить все помещения, отключив щиток или выкрутив пробки.
Сделайте аккуратное отверстие в стене необходимого размера, воспользовавшись дрелью с насадкой, сверлом, зубилом и молотком.
Установить подрозетник, зафиксировать его штукатуркой, цементом или гипсом.
После остывания раствора необходимо выровнять поверхность, отшлифовать.
Через специальные отверстия в коробке вытянуть провода наружу.
Зачистить фазы проводников на несколько сантиметров, соединить контакты розетки и щитка.
Заделать штробу штукатуркой.
Зафиксировать на коробке декоративную часть специальными «лапками», защелками, винтами или шурупами.
Проверить работоспособность устройства.
При необходимости оснастить дополнительными элементами: защитой, крышкой.

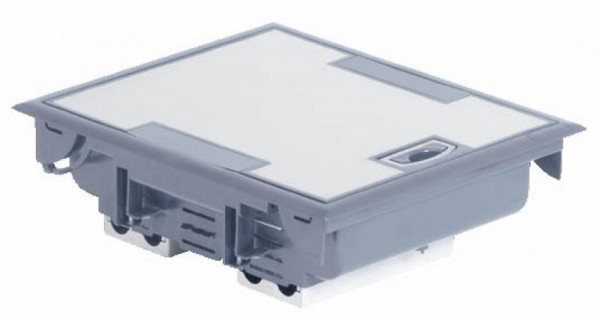

Строение комплекта

Напольные розетки не отличаются от настенных изделий по электротехническим показателям. Также работают от напряжения на 220 В. Конструкция и вспомогательная фурнитура для монтажа – вот в чём кроются главные отличия.

Розетки для размещения в полу продаются в такой комплектации:

перегородки, зажимы, другие аксессуары для крепления;
фиксаторы для кабелей;
специальные суппорты(защелки);
корпуса с крышкой.

Такого набора хватает для проведения первоначального монтажа, обеспечения безопасности. Лючок в полу становится барьером от воздействий со стороны окружающей среды.

Внутри предусмотрены разъёмы, для подключения другой техники и сетей.

Один корпус вмещает все необходимые детали для монтажа (упрощение дальнейшей эксплуатации).

Отличия по функциональности

По этому фактору выделяют две разновидности устройств:

Встраиваемые из металла или пластика, с металлической крышкой.
Лючки, встроенные в пол.

Различия по варианту исполнения

Вариант исполнения у разных моделей тоже отличают. Выделяют такие разновидности розеток:

из пластика.
на основе металлических сплавов.
для установки в пол, в случае с облицовкой керамической плиткой.
для монтажа в полу, у которого в дальнейшем используют ковролин, паркет или ламинат.
со стойкостью к влаге уровня IP44, IP66.
с разными глубинами установки.
для размещения только одной розетки.
чтобы разместить от 2 до 12 розеток.

Цветовое исполнение тоже порадует широким ассортиментом.

Достоинства выдвижных розеток

Разобравшись с видами скрытых розеток, мы уже можем представить их на своей кухне, отметив определённые достоинства. Среди плюсов есть очевидные, но также есть “невидимые глазу”. Перечислим основные из них:

Эстетичный внешний вид. Минимализм в помещении и “спрятать всё лишнее” давно являются трендами любого интерьера и излюбленной темой передовых дизайнеров. Выдвижные розеточные блоки созданы для того, чтобы быть спрятанными. Выполняя полный спектр своих функций по предоставлению напряжения 220В, само устройство легко прячется, включая питающий кабель. Всё, что мы видим — это лишь маленький островок пластика на поверхности фасада, скрывающий розетку.

Простота установки и использования. Монтаж скрытой штепсельной розетки может осуществить любой человек без помощи специалиста. Использование же устройства настолько простое, что не требует дополнительных знаний и записей в инструкции.

Расположение в любой точке кухни. Если в нужном месте не оказалось классической розетки в стене, а штробить стену нет никакого желания или возможности, в таком случае выдвижные блоки незаменимы. При этом для их монтажа понадобится минимум пространства.

Возможность подключить электроприборы различной мощности, а также гаджеты с USB-портом. Производители предусмотрели разное наполнение интегрированных розеточных блоков: количество электророзеток может быть 2, 3 и более, а также разъёмы для разных технических устройств, в том числе для подключения телевизора, телефона, модема и др.

Возможность установки устройства вертикально или горизонтально — главное выбрать правильную модель, подходящую для Вашей кухни.
Некоторые модели блоков оснащены защитой от открывания детьми, а также подсветкой, что делает интерьер более интересным и даже магическим, особенное в тёмное время суток.

Возможен монтаж устройства в навесной шкаф или в столешницу, выполненную из разного материала: натуральный или искусственный камень, ДСП и т.д.
Выдвижные розеточные устройства подходят под любой стиль кухни, поскольку они попросту не видны в нерабочем состоянии

Также можно заказать розетки скрытого типа определённого цвета — если это важно для интерьера.

Выдвижная розетка с диодной подсветкой

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

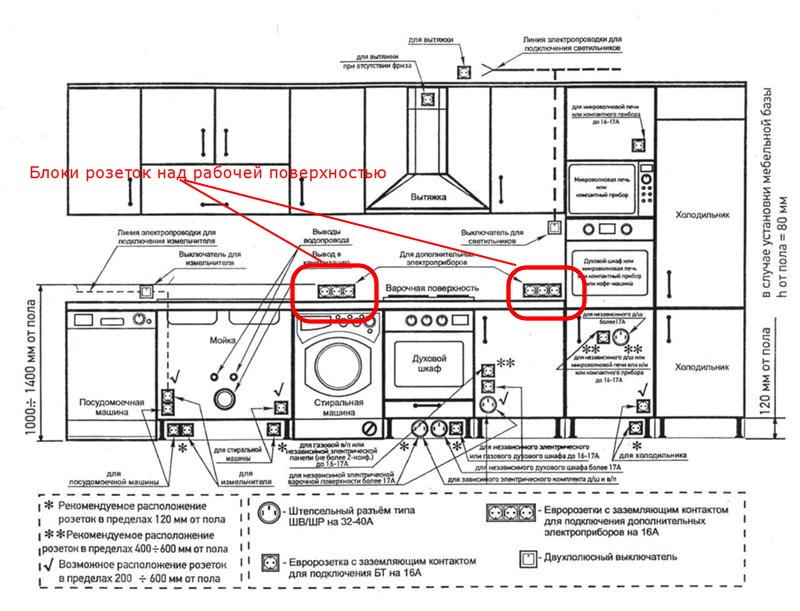

Основные требования и нормы:

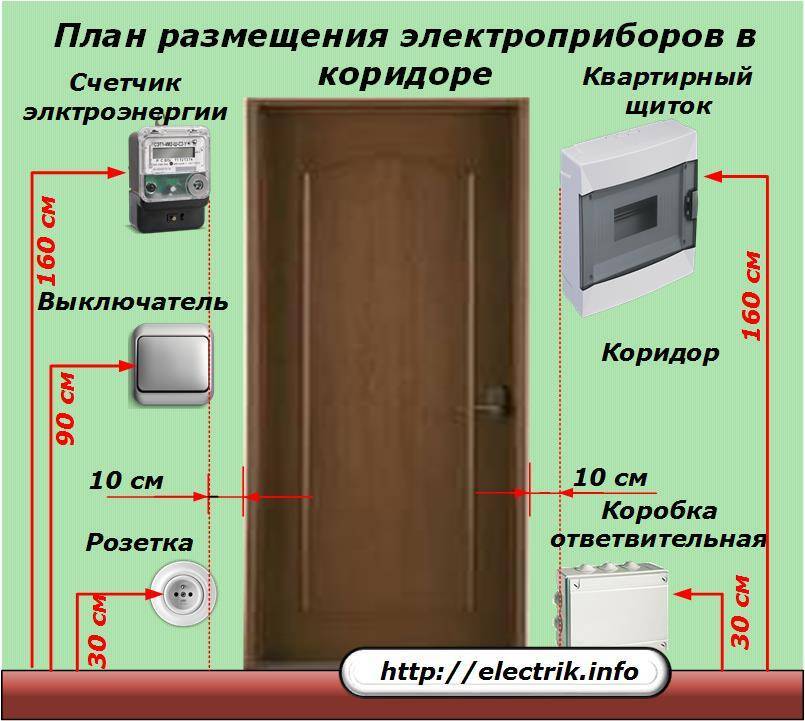

одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
при наличии электроплиты необходима установка розетки на 25А.
при наличии электродуховки – 16А.

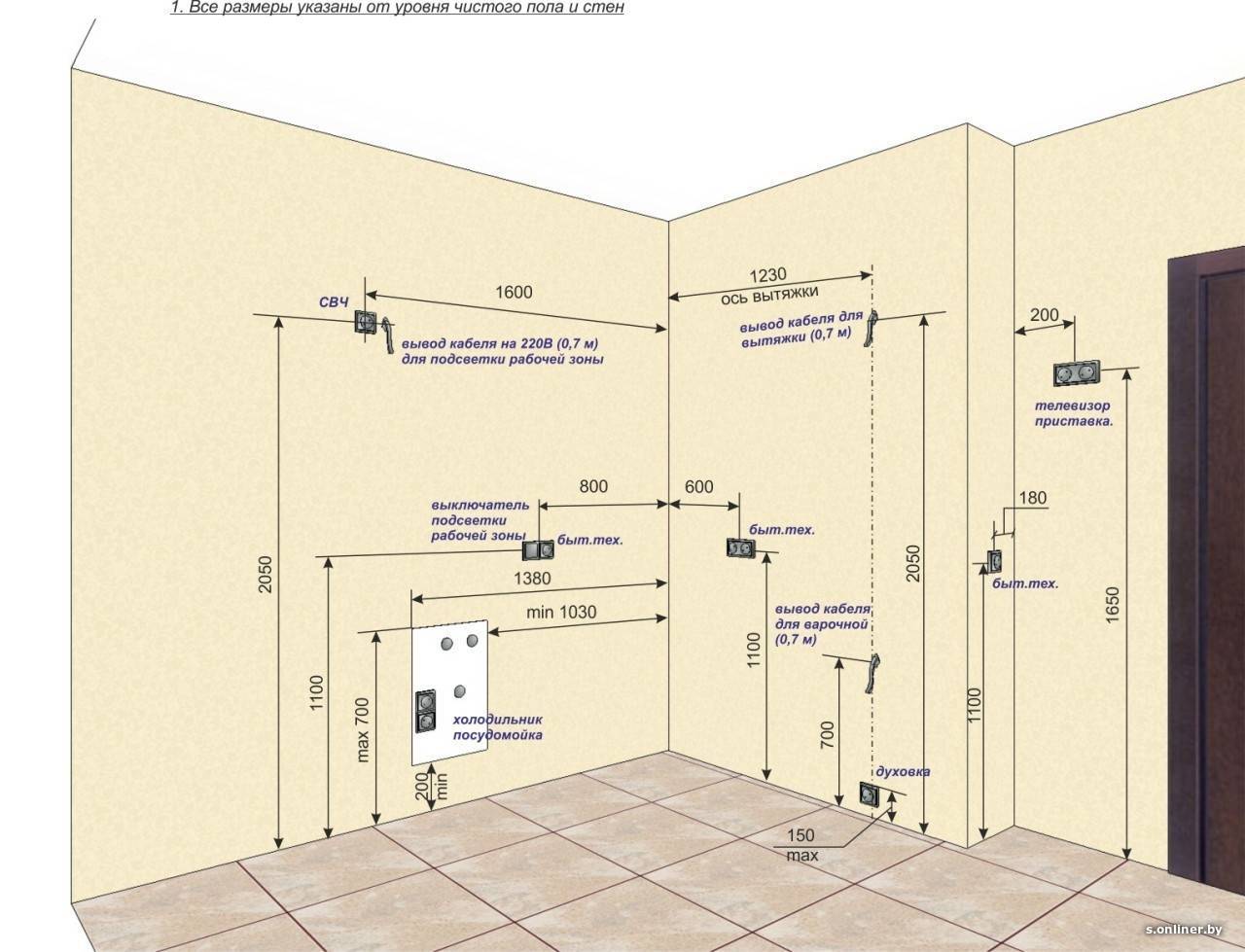

Правила установки штепсельных розеток:

высота — от 0,3 до 0,8 м от уровня пола;
при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

Выключите автомат, через который идет питание на квартиру.
Определитесь с местом размещения изделия и нанесите разметку.

Протяните провода через специальное отверстие.
Замажьте отверстия имеющимся раствором.
Дождитесь застывания раствора (10-15 минут).
Удалите лишний раствор около подрозетника.
Закрепите провод скобой или хомутом.
Зачистите края провода по 10-15 мм.
Подключите к колодке ноль, фазу и землю (если она предусмотрена).
Зафиксируйте провода, а лишнюю часть спрячьте.
Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

Отключите питание сети.
Сделайте отметки на стене под размеры изделия.
Снимите крышку с корпуса.
Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.

Полная версия статьи на нашем сайте.

Советы по установке

Прежде чем начинать электромонтажные работы, рекомендуется ознакомиться с рядом правил:

Лучшей высотой установки розетки для скрытой проводки считаются 30-80 сантиметров от уровня пола. При этом нужно заметить, что существуют и надплинтусные устройства, которые монтируются значительно ниже указанных уровней.
Если в разъеме имеется опция заземления, его установка осуществляется на определенном расстоянии (не менее 50 сантиметров) от газовой трубы или нагревательного электрического прибора.
Наличие детей в доме всегда требует повышения мер безопасности. Поэтому в таком случае рекомендуется повысить уровень установки прибора на несколько сантиметров.

Как двухместные, так и одноместные штепсельные разъемы устанавливаются в пластиковые или металлические короба. При этом желательно предусмотреть излишек кабеля примерно в 5-6 сантиметров.
И прокладка кабеля и обустройство электрофурнитуры нужно осуществлять одновременно.
Для установки сразу нескольких разъемов, находящихся поблизости, желательно применять коробки с двумя колодками или же подрозетники. После монтажа эти компоненты соединяются друг с другом.
Монтаж розеток осуществляется с применением шлейфа. Иными словами, контакты разъема соединяются с контактами предыдущего устройства.
Перед началом электромонтажных работ следует обесточить домашнюю сеть и протестировать напряжение с помощью индикационной отвертки.

Виды и комплектации

Современный рынок предлагает широкий выбор всевозможных типов скрытых розеток, среди которых легко найти подходящий под конкретный дизайн вариант. Однако все многообразие электротехнического ассортимента можно выделить следующую классификацию видов и модификаций:

По месту размещения (настенные, встроенные, выдвижные);
По количеству гнезд (одноместные, двухместные, блочные);
По наличию возможности заземления (с заземлением, без заземления);
По варианту установки (горизонтальные, вертикальные);
По степени защищенности (стандартные, с повышенной влагозащитой);
По наличию дополнительных элементов (с дополнительной крышкой и без).

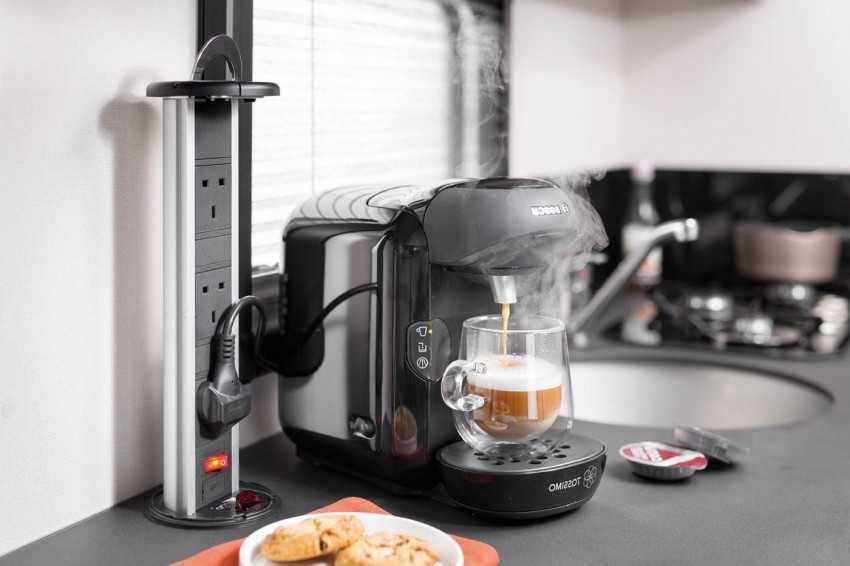

Вариант 2 – Выдвижные розетки

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
Наметить габариты отверстия в месте установки скрытой конструкции;
Аккуратно вырезать отверстие;
Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
Вытянуть шнур и включить в ближайший источник питания.
Проверить работоспособность.

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Монтаж розеток в ванной комнате

Потребители электроэнергии в ванной отличаются значительной мощностью. Это водонагреватель, стиральная машина, полотенцесушитель. Поэтому их подключение рекомендуется производить по отдельной линии, на которой устанавливаются розетки. Их удаление от пола в данном случае не имеет значения, оно может быть от 0,15 до 1 м, на усмотрение пользователя. Но учитывая вероятность подключения дополнительных приборов (фен, электробритва), не стоит располагать розетки низко. Единственным условием является соблюдение безопасного расстояния от системы водоснабжения, в частности от смесителя, от душевой кабины/ванны, которое должно быть не менее 60 см, и исключение прямого попадания воды.

Схема безопасного расположения розеток в ванной комнате

Важным условием подключения штепсельных разъемов в ванной комнате является обязательное использование устройств защитного отключения УЗО, рассчитанных на ток утечки не более 30 мА.

Что такое штепсельная розетка, где применяется

Термин «штепсельная розетка» подразумевает устройство, необходимое для питания электрических приборов. Используется для стационарной установки и состоят из нескольких элементов — лапки для крепления, винта, основания и токоведущей части.

Задача штепсельной розетки — обеспечение контакта между вилкой электрического прибора и металлической контактной группой, находящейся под напряжением электрической сети. По сути, все розетки для питания электрооборудования называются штепсельными.

Изделие применяется везде, где необходимо подключение аппаратуры к сети однофазного переменного тока (220 В, 50 Гц) с заземлением или без него. Устанавливается в квартирах, офисах, магазинах, лабораториях, торговых центрах, домах и других помещениях.

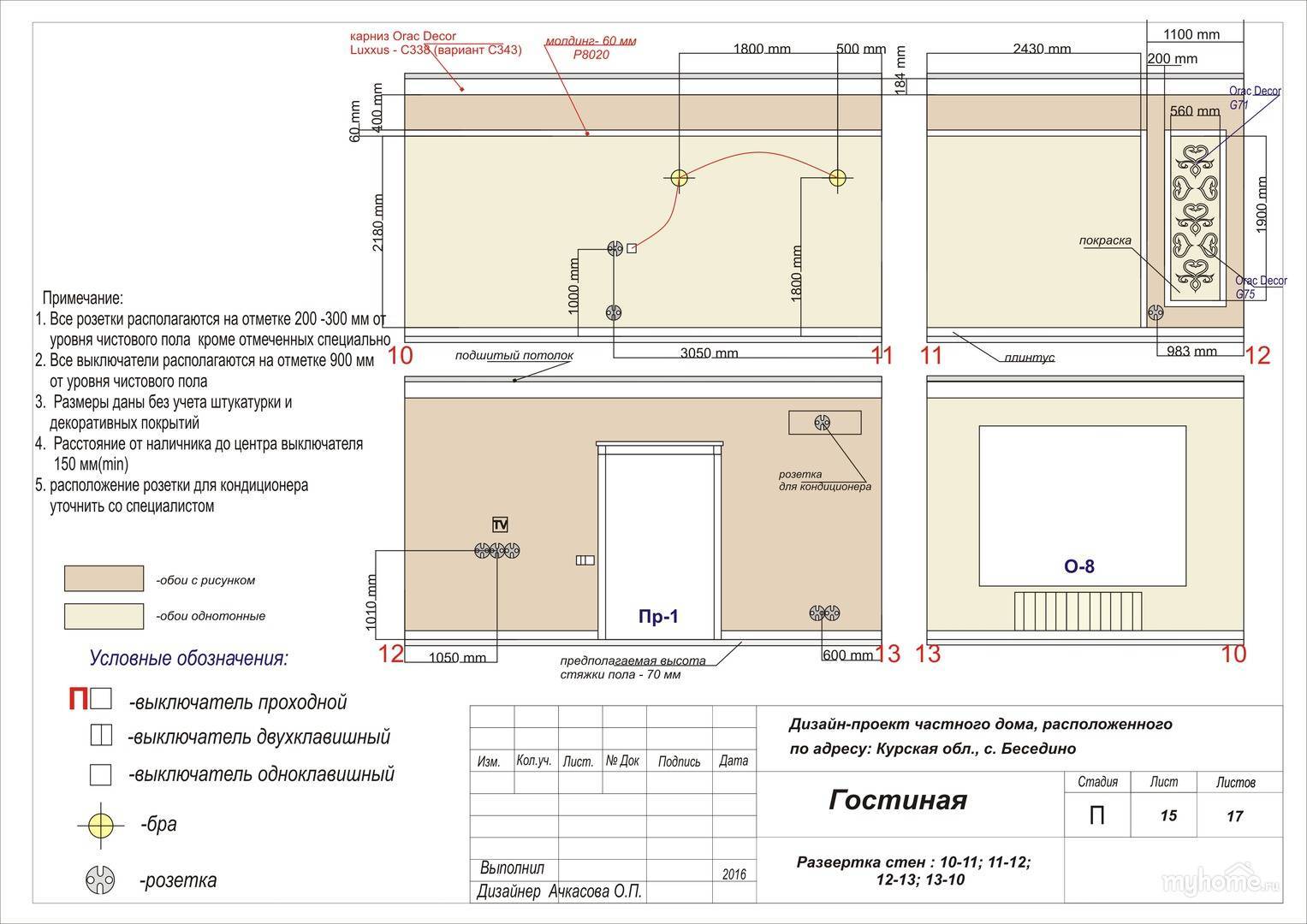

Высота розеток в гостиной

При обустройстве электропроводки и монтаже точек электропитания в зале (гостиной комнате) нет необходимости проведения отдельной силовой линии ввиду отсутствия мощных электроприборов. Однако вместо них, это помещение изобилует аудио-, видеотехникой, электронными гаджетами, различными системами декоративной подсветки. Это подразумевает, что кроме обычных разъемов, понадобится установка ТВ, телефонных и интернет розеток. Лучше сделать это, придерживаясь следующих принципов:

Хорошей практикой стало применение блоков, совмещающих все перечисленные виды в одном устройстве. Но для установки такого блока, нужно выбрать идеальную высоту, которая обеспечила бы комфортное подключение нескольких потребителей одновременно. Поэтому лучше разместить универсальную точку электропитания над ТВ тумбой, на высоте 10-15 см от ее поверхности. Таким образом, ее удаление от пола составит 90-100 см
Помимо блока розеток в зале необходима точка для подключения торшера, а также для запитывания пылесоса во время уборки. Расположение указанных разъемов посреди стены не придаст интерьеру привлекательности, поэтому будет правильным разместить их не выше 30 см от пола и не в самом открытом месте
Еще одним правилом является размещение электропроводки не ближе 40 см от оконного или дверного блока. Это расстояние также необходимо учесть при составлении проекта.

Рекомендуемое размещение штепсельных и иных разъемов в гостиной комнате

Розетки надо брать уровнем не ниже Legrand. Никаких Makel, Lezard или даже Viko! Это последняя вещь, на которой стоит экономить. Уж лучше шпаклевку дешевле купить или обои на стену, чем чистовую электрику!

Danil

Один клиент как-то мне доказывал, что Makel ничем не хуже Легранда. Даже поспорил со мной. Я купил по одной розетке и поджег их корпуса. Макел загорелся, а Легранд только плавился и никак не хотел воспламеняться. В итоге я выиграл, а в конце-концов выиграл и заказчик, т.к. отказался от дешевой китайщины

Denis

Розетки со шторками не защитят от спицы или самореза в руках вашего ребенка. Только плотные заглушки. Шторки могут предостеречь только от СЛУЧАЙНОГО попадания тонкого предмета внутрь корпуса.

Teiance

Совет! Чтобы приобрести кабель нужного сечения, необходимо посчитать суммарную нагрузку всех электроприборов в квартире.

Оставить комментарий Отменить ответ

Как правильно подобрать автомат по мощности нагрузки для квартиры

Правильная и удобная установка розеток в квартире

Как просто и быстро подключить выключатель Viko

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Начало работы

Перед тем, как монтировать проводку в квартире, необходимо составить схематический план электропроводки с расположением всех точек: розеток, выключателей, разветвительных коробок, осветительных приборов.

Для составления схемы электропроводки в квартире нужен масштабный план помещений, поскольку в таком случае легче просчитать необходимую длину электрического кабеля. Вычерчивая схему, нужно придерживаться общепринятых стандартов обозначения устройств, чтобы чертеж был понятен для любого исполнителя работ.

Размещение розеток и выключателей может иметь несколько стандартов. Согласно одному из них, розетки размещают на высоте 0.3-1 м от уровня полов, а выключатели на высоте 0.8-1.5 м. Эти величины не критичны и выбираются по удобству пользования. Одним из факторов выбора местоположения является расстановка мебели.

В любом стандарте необходимо придерживаться требований ПУЭ, согласно которым горизонтально проложенные провода в стенах должны отступать от потолка на расстоянии 150-200 мм, а отступы от дверных и оконных проемов должны быть не менее 100 мм.

План электропроводки

Отдельно оговаривается расположение розеток и выключателей в ванных комнатах. Расстояние от коммутационной аппаратуры до токопроводящих элементов (труб канализации и водопровода) должно составлять не менее 600 мм и не менее чем на 130 см от уровня пола.

Размещение точек питания и выключателей в ванной

Периодическая высокая влажность – особенность данной комнаты. В этом случае необходима защита и специальное подключение через УЗО. Все розетки имеют защитную степень не мене IP44 с водонепроницаемой крышкой. Запрещается размещение розеток на расстоянии менее 0,6 м от умывальника, душа или ванной.

Рекомендованное расстояние для монтировки штепсельных розеток по видам электроприборов составляет:

под водонагреватель – 1,8 м;
для стиральной машинки – 1 м;
для фена, бритвы или зубной щетки вблизи раковины – 1,1 м.

Внимание! В данной комнате есть риск образования потопов по причине неисправности бытовой техники или по ошибке владельцев квартиры. Для предотвращения угрозы жизни существует ограничение по установке изделий над полом, которое составляет не ниже 15 см. В свою очередь, выключатели находятся снаружи ванной комнаты перед входом

В свою очередь, выключатели находятся снаружи ванной комнаты перед входом.

Выбор оборудования

На этапе подбора оборудования основные вопросы могут возникать при выборе защитных автоматов, УЗО и нужной марки провода (кабеля).

Выбираем автомат защиты

На корпусе каждого автомата производителем проставляется информация о его основных эксплуатационных характеристиках.

Вас должна интересовать та, которая помечена цифрами 1, 2 и 3.

«1» — номинальное значение потребляемого тока в амперах.

Выключатель автоматический защищает участок располагающейся за ним электропроводки от протекания тока, величина которого превышает показатель I (длительного допустимого). Это значение определяется сечением кабеля и материалом жил.

10А – 1,5 мм² (для освещения)
16А – 2,5 мм² (для розеток)
25А – 4,0 мм² (для подключения единичных энергопотребителей, например, маломощных проточных водонагревателей)
32А – 6,0 мм² (кабельный ввод)
50А – 10 мм² (кабельный ввод при наличии мощных потребителей электроэнергии).

Снижение величины на порядок (относительно сечения), это личный опыт. Подобное решение позволяет защититься «ото всего» (фальсифицированный по сечению или материалу жилы кабель, нарушения правил монтажа …).

Буква рядом с этой цифрой информирует о характеристике мгновенного расцепителя (ЭмР). Для квартир и частных домов используются выключатели с маркировкой «В» и «С».

«2» — величина отключающей способности (в амперах)

«3» — класс ограничения по току (время срабатывания при КЗ). Здесь может стоять 2 или 3. Последний срабатывает быстрее.

Выбор УЗО

Для защиты небольшого дома подходят двухполюсные однофазные УЗО, рассчитанные на U=230V, Iном ≤ 32А, тип «АС».

Для домов большой площади ставятся четырехполюсные трехфазные УЗО (на каждый каскад подключенных потребителей).

Инструкция по установке

Электромонтажные работы осуществляются в следующем порядке:

Отключаем электропитание в помещении.
Помечаем маркером место, на которое будет устанавливаться фурнитура.
Проделываем в стене нишу под розетку. Для этого используем электродрель или молоток с зубилом. Тип выбранного инструмента напрямую зависит от материала стены.
У ниши должны быть максимально ровные края, так удобнее будет устанавливать коробку, в которой расположены внутренняя часть розетки и провода.
На дне установочной коробки имеется пара отверстий, через которые проходят жилы провода.
Чтобы закрепить подрозетник, штукатурим участки стыковки. Также можно использовать гипсовый клей или строительный гипс. Необходимо закрыть все щели, чтобы коробка полностью соприкасалась со стеной. Наносимый материал своей консистенцией должен напоминать пластилин.

Когда замазка застынет (минут через 15-20), можно продолжать работу. Однако вначале нужно удалить остатки штукатурки и выровнять поверхность.
Фиксирует хомутом провод в установочной коробке. Это облегчит дальнейшую установку.
Зачищаем две-три кабельные жилы на пару сантиметров. Присоединяем контакты колодки с кабелем от электрической сети. Вначале стыкуем нули, затем фазы и заземление. Контакты расположены вверху, провода — внизу.
Крепление проводов осуществляем винтами и пружинным механизмом. Излишки проводов оставляем на дне подрозетника.
Фиксируем колодки на подрозетнике. Для этого можно использовать один из двух способов. Первый вариант предусматривает использование раздвижных лапок, которыми закрепляются винты на разъеме. Во втором случае фиксация осуществляется шурупами, проходящими через розетку и подрозетник.
Когда установлен подрозетник, монтируем пластиковый корпус, а также проверяем розетку на работоспособность.

Монтаж скрытой электропроводки

Скрытая электропроводка Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

Что предлагает рынок — основные производители

При выборе лючков в пол стоит отдавать предпочтение известным производителям — Legrand (Франция), Ecoplast (РФ), Simon (Испания), IEK (РФ), Bticino (Италия), а также GIRA (Германия). Также на слуху такие компании, как Vergokan, Efapel, DKC, JSL и ABL-Sursum.

Если требуется розетка в пол, можно использовать изделия следующих брендов — JUNG, GIRA, Сименс, РЕНА и Berker (все Германия), Bticino (Италия), Schneider Electric (Франция) или Simon (Испания).

Legrand

На сегодня производитель Legrand является лидером в производстве приборов электротехнического назначения. Так что не удивительно, что продукция этого бренда пользуется наибольшим спросом. Главным отличием является большая комплектация.

Ранее отмечалось, что корпуса в пол могут содержать до 12 розеток, но в случае с Legrand пользователям доступно до 24 различных разъемов.

Для обеспечения большей безопасности используются разделительные панели, которые разделяют функциональные точки между собой.

К отличиям изделий бренда стоит отнести и ряд стилистических особенностей. Так, розетка в полу Legrand может иметь декоративное оформление и делаться под различные фактуры — мозаики, ковролина, камня или дерева.

Лючки металлические Legrand:

Лючок металлический круглый с одним модулем 45х45 мм. Устройство имеет степень защищенности IP Цвет — нержавеющая сталь.
Лючок металлический с одним модулем 45х45 мм. Изделие имеет степень защиты IP44 и изготовлено из металла. Цвет — нержавеющая сталь. Форма — прямоугольная.
Лючок металлический с двумя модулями 45х45 мм. Степень защищенности от влаги и пыли IP44, изготовлено устройство с применением металла. Цвет — нержавеющая сталь.
Лючок металлический с одним модулем. Имеет размеры 45х45 мм. Степень защиты — IP Изделие имеет круглую форму, выполнено из металла, имеет цвет бронзы.
Лючок металлический с одним модулем. Габариты — 45х45 мм. Уровень влаго- и пылезащищенности IP Изделие выполнено из металла, цвет — «бронза».
Лючок металлический с двумя модулями. Размеры устройства составляют 45х45 мм. Степень защиты — IP Изделие выполнено из металла и имеет цвет бронзы.

Лючки пластиковые Legrand:

Лючок напольный на 3 модуля. Изделие выполнено в сером цвете из пластика. Предусмотрен один механизм для подключения электроприемников. Размеры — 45х22,5 мм.
Лючок напольный, 6 механизмов. К особенностям модели стоит отнести наличие пластикового корпуса и крышки, изготовленной из нержавеющей стали. Число механизмов — 6. Габариты модуля 45х45 мм. Глубина установки составляет 7,5 до 10,5 см. Крышка имеет антикоррозийное покрытие.
Лючок напольный, 6 механизмов. Габариты устройства составляют 45х45 мм. Монтаж производится на глубину от 7,5 до 10,5 см. Изделие выполнено из пластика и имеет серый цвет.
Лючок напольный, 9 механизмов. Размеры прибора составляют 45х45 мм. Установка короба производится на глубину от 7,5 до 10,5 м. В качестве материала применяется пластик, цвет — бежевый.
Лючок напольный, 12 механизмов. Как у большинства таких моделей размеры прибора равны 4,5 на 4,5 см. Установка возможна на различную глубину в диапазоне от 7,5 до 10,5 см. В качестве материала применяется пластик. Поверхность имеет бежевый цвет.
Лючок напольный на 4 механизма с размерами 45х45 мм и двумя механизмами на 45х22 мм. Глубина монтажа составляет 6,4 м. Изделие выполнено из пластика и имеет серый цвет.

Особенности скрытых розеток для разных комнат

Двойной выход для наружной установки

При использовании скрытой розетки необходимо учитывать особенности помещения, где она установлена.

Техника, к которой подключается стиральная машина, должна иметь повышенную степень защиты от влаги.
На кухне уместно использовать специальные выдвижные розетки, которые встраиваются в столешницу или мебель. Такие модели обеспечивают ограниченный доступ к электричеству и экономят место.
На улице установлены специальные виды розеток с повышенной защитой от влаги и пыли.
Выбирая устройство для спальни, больше внимания уделяйте внешнему виду. Розетка должна иметь красивый корпус, хорошо вписываться в интерьер и располагаться в удобном для подключения электроприборов месте.

Особенности установки и разновидности скрытых розеток
