Обзор скважинных насосов Хозяин

Как лучше эксплуатировать

При покупке шнекового насоса для оборудованного источника придется принимать во внимание определенные правила эксплуатации. Благодаря следованию простым рекомендациям, домовладельцу удастся значительно продлить продолжительность эксплуатационного периода устройства. Для эксплуатации шнекового насоса в колодце желательно подбирать насос, который можно хорошо закрепить на стене шахты

Устанавливать прибор желательно на оптимальной глубине, чтобы вероятность снижения уровня воды до критического показателя была минимальной. Таким образом удастся предотвратить работу устройства всухую

Для эксплуатации шнекового насоса в колодце желательно подбирать насос, который можно хорошо закрепить на стене шахты. Устанавливать прибор желательно на оптимальной глубине, чтобы вероятность снижения уровня воды до критического показателя была минимальной. Таким образом удастся предотвратить работу устройства всухую.

Желательно соблюдать расстояние от дна хотя бы в 1 метр, чтобы по водопроводу не перекачивалась жидкость с примесью песка. При покупке шнекового агрегата можно не переживать о надежности функционирования такой техники. Конструкция изделия и основной принцип функционирования разрабатывался специально таким образом, чтобы водозаборное отверстие размещалось над самим двигателем. Рабочий узел, благодаря подобной конструкции, может охлаждаться естественным образом. Вероятность возгорания при этом практически равна нулю.

Особенности водозабора являются определяющими в вопросе подбора функциональных характеристик оборудования. Перед выбором подходящего насоса нужно обязательно учитывать все требуемые контрольные параметры.

Центробежный насос погружной

Перечислим основные детали устройства:

• рабочее колесо с лопастями – основной исполнительный механизм, связанный с валом электродвигателя;
• корпус, служащий для защиты насоса от механического воздействия;
• камера всасывания, куда происходит нагнетание воды из скважины;

• обратный клапан служит, препятствия ухода воды после нагнетания из камеры всасывания;
• напорный патрубок, соединенный с трубопроводом, который идет к потребителю;
• защитная сетка, предохраняющая рабочие части насоса от механических включений, содержащихся в воде.

Принцип действия механизма весьма прост.

Механическая энергия вала электродвигателя передается на рабочее колесо насоса. Лопасти создают центробежную силу, которая выбрасывает воду в напорный трубопровод. При этом в центре колеса образуется разрежение и обратный клапан открывается.

Далее происходит всасывание воды из скважины в камеру нагнетания. Когда камера заполняется, обратное давление частиц воды закрывает клапан и цикл повторяется.

Особенности установки и эксплуатации

Схема установки дренажного насоса

Для работы насос погружают в воду и ставят на дно резервуара либо подвешивают на некотором расстоянии от дна, если оно заилено. Поплавковый переключатель должен свободно перемещаться, не цепляя стенки и трубопровод. Регулируют длину кабеля поплавка для ограничения уровня воды, при котором мотор отключится.

Подвешивание дренажного насоса за электропровод запрещено. При откачивании резервуаров с заиленным дном корпус устройства закрепляют специальным приспособлением.

Эксплуатация оборудования имеет ограничения по рабочей жидкости и условиям работы.

Не допускается перекачивание воды:

• морской;
• с уровнем кислотности выше 6 pH;
• сильнозагрязненной — плотнее чистой воды в 1,2 раза;
• имеющей температуру выше +35°C;
• с волокнистыми включениями: травой, веревками, тряпками;
• с твердыми частицами, размер которых превышает допустимый.

Требования по эксплуатации и безопасности:

• Максимальная глубина погружения механизма под воду — 5 м.
• Диаметр резервуара, из которого откачивают жидкость более 40 см.
• Не допускается работа устройства без воды.
• Неполное погружение корпуса в воду ограничивает время непрерывной работы до 15 мин.
• Питающую розетку необходимо оборудовать заземлением и устройством защитного отключения.

Перед длительным перерывом в работе устройство прочищают перекачиванием чистой воды. При минусовых температурах оборудование хранят в теплом помещении.

Соблюдение эксплуатационных требований обеспечит длительную и бесперебойную работу механизмов. Грамотно подобранный дренажный насос Хозяин в умелых руках будет надежным помощником дома и на участке.

Принцип работы и устройство скважинных насосов Хозяин

Глубинные водоподъемники указанной торговой марки оборудованы крыльчаткой-турбиной, вращающейся с помощью электродвигателя и помещенной в рабочую камеру. При вращении турбины с крыльями возникает центробежная сила, которая отбрасывает воду от центра к краям. В результате в центре образуется зона разрежения, в которую через входной патрубок поступает жидкость. Отброшенная вода выводится через патрубок на периферии и направляется в подающий трубопровод. Для повышения напорных характеристик и производительности устанавливаются последовательно несколько камер, а сумма их параметров дает характеристику агрегата в целом.

Насос полностью погружается в воду. При этом обязательное условие нормального его функционирования – избегание контакта жидкости и электроники, за счет которой функционирует оборудование. Погружные насосы Хозяин относятся к типу маслонаполненных. За счет этого они могут быть опущены на большую глубину по сравнению с воздухонаполненными устройствами. Максимальная глубина погружения ниже уровня воды – 30 метров.

Корпус и вал любой модели насоса Хозяин, вал электродвигателя, крепежные элементы, усиливающие вставки для диффузоров изготовлены из нержавеющей стали. Рабочие колеса выполнены из технополимера.

Скважинные насосы Хозяин снабжены предохранительным клапаном, который удерживает столб воды при внезапной остановке двигателя. Это облегчает его повторный запуск и не допускает вращения лопастей в обратную сторону.

Как и любые другие насосы, оборудование Хозяин чувствительно к перепадам напряжения. Поэтому перед пуском агрегата в ход нужно заранее подключить к сети стабилизатор напряжения.

Модельный ряд и технические характеристики

Хозяин НДП 900-35 — самая мощная модель

Насосы Хозяин классифицируются по потребляемой мощности, гидравлическим характеристикам и конструкции водозаборной части.

Насосы дренажные НДП 250-5 и НДП 500-5 имеют низкую производительность. Максимальный размер перекачиваемых твердых частиц, присутствующих в воде, ограничен 5 мм.

Модели НДП 750-35 и НДП 900-35 перекачивают большой объем жидкости в единицу времени при высоком уровне подъема. Данные модификации способны транспортировать грязную жидкость, содержащую твердые частицы размером до 35 мм. Вариант НДП 400-35 имеет меньшую производительность, но пригоден для откачки грязной воды.

Дренажный насос Хозяин НДП 400-5А откачивает воду до сухого пола. Остаточный слой жидкости не более 2 мм. Эта особенность позволяет использовать данную модель для осушения помещений.

Таблица технических характеристик:

Модель	Мощность (Вт)	Макс. напор (м)	Макс. расход (м/ч)	Вес (кг)
НДП 250-5	250	5	6	3,8
НДП 500-5	500	8	12	4,7
НДП 400-35	400	5	9	4
НДП 750-35	750	8	17	5
НДП 900-35	900	9	17	5,2

Скважинный насос Aquario ASP 1E-55-75 (700 Вт)

Скважинный насос Aquario ASP 1E-55-75 относится к погружному типу и создан для выкачивания чистой воды из скважин, колодцев и других наполнительных емкостей глубиной до 50 метров. Он не сломается даже при взаимодействии с нерастворимыми примесями в количестве 1 килограмм на 1000 литров, а потому не требует анализа воды перед установкой. Аппарат защищен от гидроударов и автоматически останавливает работу при перегреве двигателя.

Средний рейтинг – 4,6

Средняя цена – 15100 рублей

Плюсы:

• Подходит для выкачивания воды с больших глубин.
• Устойчив к перепадам напряжения.
• Экономно расходует электроэнергию.
• Быстро откачивает воду.
• Автоматически отключается при перегреве.
• Не издает громких шумов.

Минусы:

• Пусковой блок нужно прятать.
• Весит почти 13 килограммов.

Водяные скважинные насосы – это электромеханическое оборудование, которое устанавливается после рытья или бурения скважины, чтобы поднять воду на поверхность. Они приводятся в действие электрическими двигателями, приводящими в движение центробежный или крыльчатый насос и направляющими воду из различных водоемов в трубы. Они бывают самых разных размеров, поэтому их выбор должен основываться на индивидуальных параметрах скважины, колодца или бассейна.

А каким скважинным насосом пользуетесь вы?

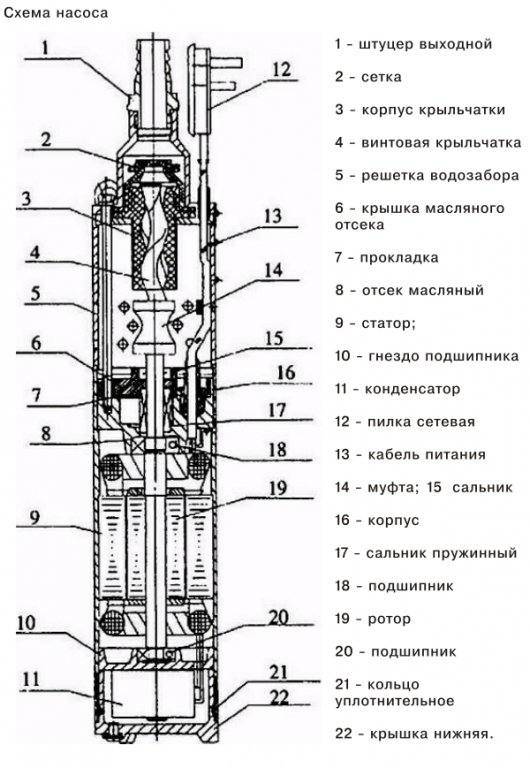

Шнековый насос

Устройства этого типа весьма неприхотливы к степени загрязнённости воды, отличаются стабильными показателями напора и простым устройством.

В состав конструкции входят:

• ведущий шнек, который связан с электродвигателем;
• ведомый шнек, необходимый для увеличения производительности;
• шестерни, связывающие ведущий и ведомый винты;
• подшипники, обеспечивающие качественное вращение и защиту от износа механических частей;
• обойма, отвечающая за герметичность и механическую защиту элементов насоса;
• всасывающие отверстия и напорный патрубок.

Работа устройства основана на следующем принципе:

нагнетание воды из скважины происходит через приемные отверстия, расположенные в нижней части насоса. Вращающийся винт стимулирует движение воды и выдает ее в трубопровод потребителя.

Производительность напрямую зависит от скорости вращения электродвигателя и характеристик шнека.

Отметим, что насос может состоять и из одного винта, однако для обеспечения заданной производительности нередко приходилось делать весьма протяженные конструкции. Именно поэтому сегодня наиболее распространены двухрядные насосы.

Критерии выбора

Перед покупкой прибора необходимо обозначить для себя критерии выбора:

• где будет функционировать насос – скважина или колодец, от этого будет зависеть форма корпуса и глубина погружения;
• характеристика напора – чем выше нужно поднимать жидкость в скважине или в доме, тем этот показатель должен быть выше;
• производительность за единицу времени – зависит от количества воды в скважине;
• мощность двигателя – влияет на расход электроэнергии;
• цена изделия.

Компания Вихрь производит оборудование, которое отличается температурным режимом. Некоторые модели способны перекачивать жидкость до 35 градусов, другие работают только с холодной водой.

Материалы изготовления и качество сборки на высоком уровне: внутренние детали выполнены из латуни или нержавеющей стали. Корпус защищен от коррозии. В зависимости от производителя, а их у компании много – заводы находятся в Китае, Прибалтике – материалы могут заменяться на более дешевые.

Модельный ряд и технические характеристики

Владелец НДП 900-35 самая мощная модель

Ведущие насосы классифицируются по потребляемой мощности, гидравлическим характеристикам и конструкции водозабора.

Дренажные насосы НДП 250-5 и НДП 500-5 имеют низкую производительность. Максимальный размер перекачиваемых твердых частиц в воде ограничен 5 мм.

Модели NDP 750-35 и NDP 900-35 перекачивают большой объем жидкости в единицу времени на высоком уровне подъема. Эти модификации способны транспортировать грязную жидкость, содержащую твердые частицы размером до 35 мм. Вариант НДП 400-35 имеет меньшую производительность, но подходит для перекачки грязной воды.

Дренажный насос Мастер НДП 400-5А откачивает воду на сухой пол. Остаточный слой жидкости не более 2 мм. Эта функция позволяет использовать данную модель для осушения.

Таблица спецификаций:

Модель	Ток, Вт)	Максимальный напор (м)	Макс расход (м/ч)	Вес (кг)
НДП 250-5	250	5	6	3,8
НДП 500-5	500	8	12	4.7
НДП 400-35	400	5	9	4
НДП 750-35	750	8	17	5
НДП 900-35	900	9	17	5.2

Критерии выбора

Степень загрязнения и объем откачиваемой воды — определяющие факторы для выбора модификации насоса. Учитывают особенности рельефа территории, на которой нужно откачивать жидкость.

Для перекачивания относительно чистой воды, содержащей частицы размером до 5 мм, применяют модификации с цифрой 5 в конце обозначения. Например — НДП 250-5.

Загрязненная жидкость содержит частицы толщиной до 35 мм и требует применения моделей с цифрой 35 в маркировке. Пример — насос дренажный НДП 750-35.

Требуемый напор зависит от высоты поднятия и расстояния до точки слива. Отношение вертикального и горизонтального напора составляет 1/10. Например, требуется откачать воду из подвала глубиной 4 м, переместить ее по шлангу на 10 м, а затем поднять еще на 1 м. Суммарный напор будет не менее 6 м. Следует выбрать конструкцию с максимальным напором выше расчетного. Подойдут насосы дренажные НДП 900-35, НДП 750-35 и НДП 500-5.

Производительность показывает, какой объем жидкости перекачивает насос в единицу времени. Если требуется откачка больших объемов, выбирают высокопроизводительные модификации. Дренажный насос Хозяин НДП 900-35 — самый мощный и наиболее производительный в линейке.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

• приводной электродвигатель, который может быть встроенным или наружным;
• непосредственно саму насосную часть оборудования.

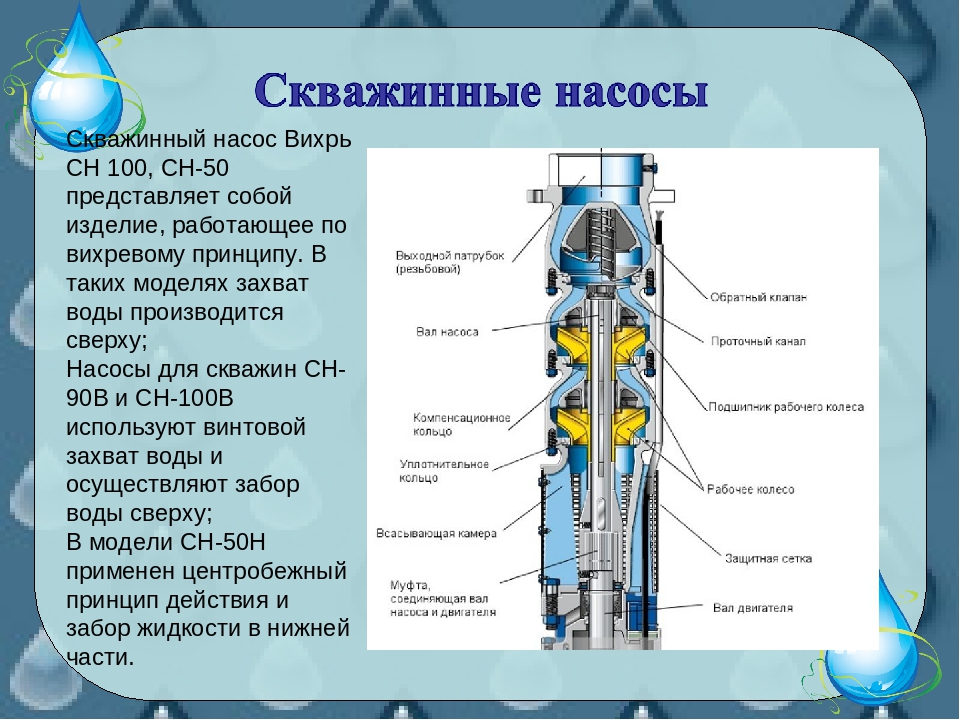

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Преимущества и недостатки

Дренажные насосы Хозяин производят из современных материалов по новым технологиям. Это обеспечивает длительную и надежную работу механизмов и оборудования.

• экономичное энергопотребление;
• отсутствие шумов в работе;
• простота обслуживания;
• высокая производительность;
• охлаждение мотора водой не зависит от глубины погружения;
• аварийная тепловая защита электродвигателя от перегрева;
• специальные компоновки откачивают воду до минимального уровня;
• автоматический режим эксплуатации, благодаря оснащению поплавковым выключателем;
• гарантия завода изготовителя.

• применение только в бытовых нуждах;
• нет конструкций с измельчителем твердых частиц;
• отсутствуют многоступенчатые модификации.

Лучшие насосы для скважин глубиной 50 м

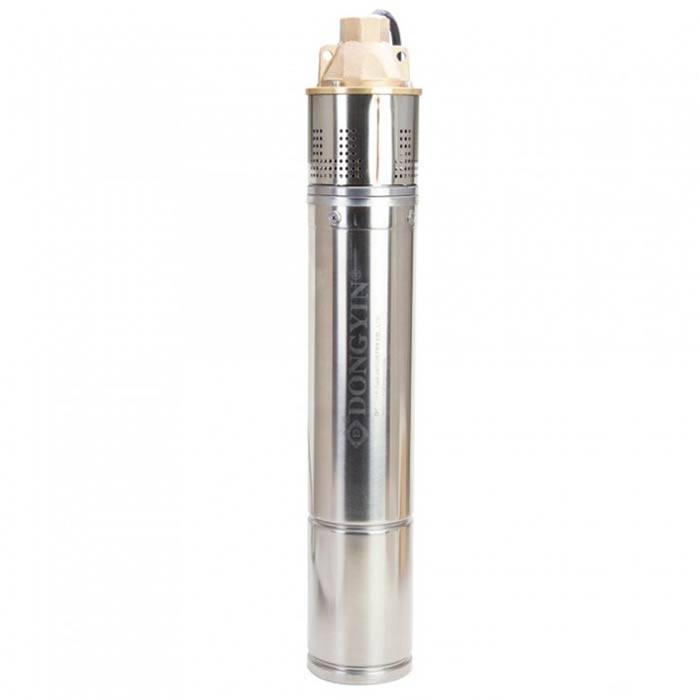

Aquatica (DONGYIN)

Центробежный скважинный насос Aquatica (DONGYIN) служит для подачи чистой воды из глубоких скважин (более 50 метров). Сфера использования DONGYIN – автоматическое водоснабжение загородных дачных домов, оросительных систем для полива огородов, кустарников, плодовых деревьев, цветочных клумб и пр. Прибор работает от асинхронного двигателя мощностью 0,25 кВт.

• Адекватная стоимость.
• Высокое качество изготовления (нержавеющая сталь марки AISI 304).
• Термозащита мотора, наполнение маслом.
• Прочный герметичный корпус.
• Бесшумность работы.
• Высокая производительность агрегата – 80 литров в минуту.

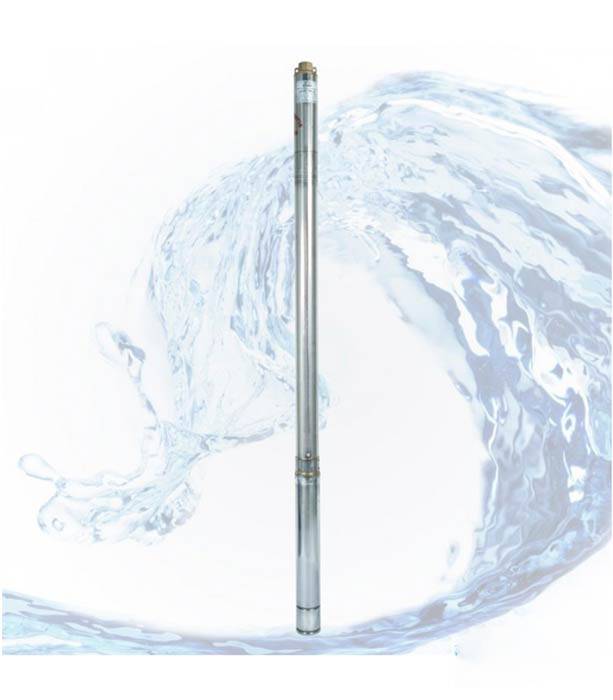

Vitals Aqua 3-30DCo

Погружной насос центробежный скважинный Vitals Aqua 3-30Dco обеспечивает чистой водой дачные коттеджи, оросительные поливочные системы из глубоких колодцев, скважин. Мотор расположен в нижней части прибора. Вверху вкручивается соединительный патрубок, соединяющий насос с основным трубопроводом, здесь также расположен обратный клапан. Корпус оформлен специальными ушками для удобного подвешивания.

• Автономное водоснабжение.
• Высокое качество изготовления прибора.
• Соответствие заявленным техническим характеристикам.
• Высокая производительность оборудования – 47 литров в минуту.
• Обеспечение постоянной подачи чистой воды.
• Быстрый старт, вода подается сразу после включения мотора.

• Требовательность к качеству перекачиваемой жидкости.
• Большой вес изделия – 18,2 кг.

Критерии выбора

Степень загрязнения и объем перекачиваемой воды являются решающими факторами при выборе модификации насоса. Учитывать особенности рельефа территории, где необходимо откачивать жидкость.

Для перекачки относительно чистой воды, содержащей частицы размером до 5 мм, применяются модификации с цифрой 5 в конце обозначения. Например – НДП 250-5.

Загрязненная жидкость содержит частицы толщиной до 35 мм и требует использования моделей с цифрой 35 в маркировке. Примером может служить дренажный насос НДП 750-35.

Требуемое давление зависит от высоты подъема и расстояния до места слива. Соотношение между вертикальным и горизонтальным давлением составляет 1/10. Например, вы хотите откачать воду из подвала глубиной 4 м, переместить ее по шлангу на 10 м, а затем поднять еще на 1 м. Общая высота сброса будет не менее 6 м. Следует выбирать конструкцию с максимальный напор выше расчетного. Подходят дренажные насосы НДП 900-35, НДП 750-35 и НДП 500-5.

Производительность показывает, сколько жидкости перекачивает насос в единицу времени. Если требуется перекачка больших объемов, выбирают высокопроизводительные модификации. Дренажный насос Master NDP 900-35 является самым мощным и производительным в серии.

Виды

Ассортимент насосных станций российского бренда «Вихрь» достаточно широк, однако в каждой линейке товаров имеются модели, являющиеся наиболее предпочтительными для покупателей. Самое популярное и востребованное напорное оборудование компании:

1. автоматическая станция «Вихрь» АСВ – 1200/24Н;
2. устройство для водоснабжения «Вихрь» АСВ – 800/19;
3. система водоснабжения «Вихрь» АСВ – 370/2Ч;
4. водяная насосная станция «Вихрь» АСВ – 800/50;
5. скважинный насос «Вихрь» СН – 50.

Чтобы определиться с выбором подходящей модели напорного оборудования, необходимо тщательно изучить все характеристики модельного ряда.

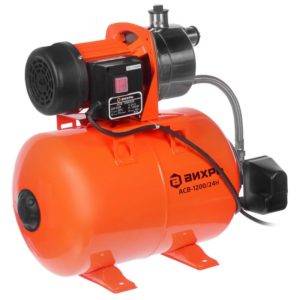

Устройство АСВ-1200/24Н — 10020 руб.

Данный тип насосной станции предназначен для чистой воды. Он наделен высококачественной конструкцией и надежной системой автоматического контроля.

Агрегат отличается длительным эксплуатационным периодом без ухудшения функционала. Он имеет множество преимуществ, среди которых:

• энергоэффективность;
• корпус, изготовленный из чугуна, который не ржавеет, а также устойчив к различным механическим воздействиям;
• встроенный барометр, позволяющий контролировать перемены давления в системе;
• высокий напор;
• полностью автоматический режим работы;
• бесшумная работа (устройство подходит даже для домов с низкой звукоизоляцией).

Также изделие имеет отличные технические показатели. Глубина всасывания составляет 9 м, объем бака – 24 л. Кроме того, данный агрегат может перекачивать воду с меньшим требованием к чистоте в отличие от аналогов.

Устройство АСВ-800/19 — 7800 руб.

Это оптимальный вариант для обеспечения водой фермерских хозяйств, производств, дач и частного сектора. У агрегата имеются свои преимущества:

1. автоматическая регулировка давления в системе;
2. наличие специального манометра;
3. немалый гидроаккумулятор, резервирующий воду на случай непредвиденного отключения электроэнергии;
4. подключение к бытовой электросети;
5. горизонтальная установка;
6. простота и удобство эксплуатации.

Глубина всасывания достигает 8 м, а бак имеет объем 19 л.

Устройство АСВ – 370/2Ч — 5250 руб.

Это универсальная насосная станция, обеспечивающая бесперебойную подачу воды для различных целей. Она подходит для подземных скважин и колодцев. Конструкция имеет ряд преимуществ:

• наличие мотора асинхронного вида;
• самовсасывающий мотор с интегрированным эжектором, увеличивающим степень мощности всасывания;
• специальное реле, выступающее в качестве переключателя давления;
• встроенный манометр, позволяющий контролировать состояние давления во время работы агрегата;
• наличие металлического ресивера, состоящего из двух частей и мембранной перегородки;
• конструкция, выполненная из чугунного сплава, устойчивого к механическим повреждениям и воздействиям окружающей среды;
• наличие автоматической термозащиты.

Глубина всасывания устройства составляет 9 м, объем бака – 2 л.

Устройство АСВ – 800/50 — 10610 руб.

Это бюджетный агрегат с компактными габаритами, подходящий для небольших домов, ферм, дач. К особенностям конструкции относятся:

1. энергоэффективность;
2. автоматическая регулировка давления с помощью предусмотренного реле;
3. отличные напорные характеристики;
4. ресивер большого объема, позволяющий делать запасы воды на случай непредвиденной ситуации;
5. включение происходит не чаще двадцати раз за час;
6. допускается работа с водой средней загрязненности.

Глубина всасывания агрегата составляет 9 м, а бак имеет объем 50 л.

Скважинный насос СН-50 — 10250 руб.

Это устройство предназначено для подачи чистой воды из колодцев или скважин, глубина которых составляет не более 50-ти метров.

Конструкция изготовлена из высококачественной нержавеющей стали, что сводит к минимуму возникновение коррозийных процессов, а также предотвращает механические и другие повреждения от воздействия окружающей среды.

Прибор компактен, удобен в эксплуатации и позволяет качать воду из скважин диаметром от 100 мм.

Защита двигателя от перегрева осуществляется посредством автоматического реле. Особенностью устройства является то, что материал изготовления насосной части – латунь. Кроме того, данный насос обладает высокой производительностью, которая составляет 2400 л/ч.

Заключение

Мы рассмотрели конструктивные особенности и принцип действия основных видов погружных скважинных насосов.

Стоит добавить, что любой агрегат независимо от исполнения выполняется из качественного нержавеющего металла, который обеспечит бесперебойную работу устройства в течении длительного времени.

Как видно каждая конструкция имеет свои особенности, поэтому выбор необходимо делать осознано.

Следует учитывать много критериев, таких как степень загрязненности, особенности грунта, глубину скважины, требуемая производительность.

При этом сложность заключается именно в выборе. Однако это предмет отдельного разговора, который мы затронем в следующем материале.
