Как устроены и работают скважинные насосы Вихрь

Масло для погружных насосов

В современных системах водоснабжения часто используются погружные насосы. Естественно, что насос, а точнее его электродвигатель, испытывает значительные нагрузки и нагрев. Для повышения эффективности охлаждения и компенсации давления в камере, где расположен электродвигатель ее заполняют специальным маслом для погружных насосов. При этом:

• есть опасность протечки масла в скважину или колодец;
• есть опасность попадания масла в систему водоснабжения.

Чтобы исключить возможность попадания масла в скважину, мы используем только качественное, проверенное временем насосное оборудование. Применение дешевых китайских насосов может повлечь отравление скважины, воду из которой придется долго откачивать. При этом нет четкого ответа, что за масло для этого погружного насоса было залито. Вполне может быть и трансформаторное! В насосах известных брендов используется безопасное белое медицинское масло, о чем пойдет речь ниже.

Какое масло используется в погружных насосах ?

Во всех современных насосах, предназначенных для работы с водой, которая может применяться в хозяйственно-бытовых целях, а также для пищевой и медицинской промышленности используется специальное масло.

• Редукторное масло на базе белого минерального и синтетического масла с пищевым допуском.
• Синтетическое (PAG) редукторное масло с пищевым допуском.
• Синтетическое пищевое редукторное масло.
• Масла на растительной основе (смазочный материал на основе подсолнечного масла).

Не привлекайте к ремонту погружных насосов случайных лиц и не занимайтесь им самостоятельно. Последствия некачественного ремонта могут быть плачевными. Это не просто выход из строя оборудования, но и пищевые отравления, а также заражения источника воды.

Какое масло мы используем при ремонте насосов

Мы являемся официальным сервисным центром по ремонту насосов и насосного оборудования. Мы приобретаем для ремонта, профилактических работ и обслуживания только оригинальные запчасти и комплектующие. Масла для замены в насосах мы получаем от производителей насосного оборудования и заменяем их в соответствии с требованиями к конкретной модели. Мы не используем неоригинальные материалы или полученные из сомнительных источников. Мы несем ответственность не только за работоспособность оборудования, но за и возможный ущерб, который мог произойти вследствие некачественного ремонта.

Скважинные насосы применяются для обеспечения водными ресурсами жилых и производственных помещений. Они функционируют на большой глубине с полным погружением в воду свыше 50 метров. Мощная силовая установка позволяет подавать воду бесперебойно из скважин и глубоких колодцев. Отечественным примером с высоким качеством являются скважинные насосы Вихрь.

Где применяют вихревой насос

Их принципиальной особенностью является возможность выдать сильный напор при малом объеме воды. Это делает их востребованными для применения в бытовых условиях. Они широко применяются в индивидуальном водоснабжении, где работают в автоматическом режиме.

Основное предназначение заключается в следующем:

• для водоснабжения загородных подворий в комплекте автоматической насосной станции;
• при перекачке горючих смесей на АЗС;
• для подачи питания в котельных установках малой мощности.

Вихревой насос из-за своего устройства и принципа действия часто используют в различной промышленности при работе в агрессивной среде. Простота конструкции позволяет изготовить комплектующие из тугоплавких сплавов, обладающих повышенной надежностью.

Открыто вихревые и закрыто вихревые + видео

Особенности открыто вихревой конструкции заключаются в следующем:

• лопатки на колесе большей длины;
• ширина колеса значительно меньше ширины канала для отвода жидкости;
• закольцованный канал соединен лишь с каналом выхода.

В закрытых конструкциях лопасти значительно короче, располагаются под различными углами, ширина крыльчатки аналогична ширине камеры, канал объединяет ее вход и выход.

Отличие вихревого насоса в принципе работы:

• изначально вода проходит в основную камеру;
• закрученная в вихре образное состояние она попадает в соединяющий канал;
• после чего выходит из насоса под большим давлением.

В закрытых конструкциях из-за одинакового диаметра крыльчатки и рабочей камеры — жидкость сразу направляется в соединяющий канал, где происходит ее формирование в вихрь и создается повышенный напор.

Схема устройства

Чтобы понять принцип действия вихревого агрегата, необходимо представить его схему, которая выглядит как рабочее колесо, закреплённое на валу. К этому рабочему колесу крепятся лопасти. Поскольку расположение колеса в корпусе является эксцентричным, это способствует минимальному зазору между ним и корпусом агрегата.

Если сравнить принцип действия вихревого насосного оборудования с другими агрегатами самовсасывающей группы для скважины (центробежными и осевыми), то устройство прибора выполнено так, что жидкость, поступающая в кожух, продвигается по касательной оси относительно расположения рабочего колеса. По мере движения воды в корпусе на неё воздействуют центробежные силы, образующиеся в ходе её вращения в паре с рабочим колесом.

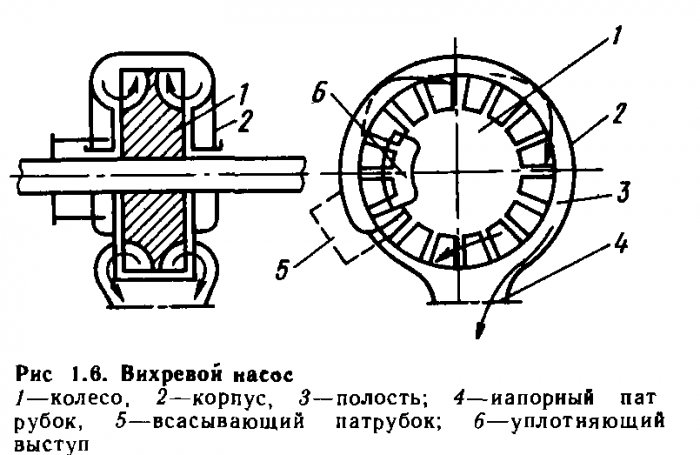

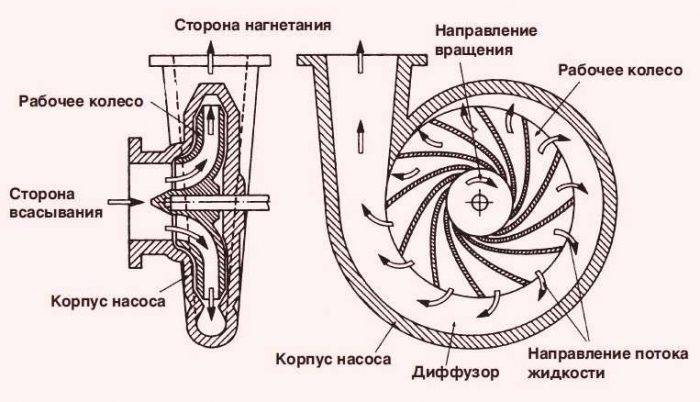

Устройство вихревого насосного оборудования хорошо видно на схеме.

Вихревые насосы и компрессоры — самое популярное вакуумное оборудование из производственной программы фирмы MAPRO.

Компрессия в вихревых компрессорах создаётся за счёт образования в тороидальном канале серии завихрений воздуха, вызванных вращением рабочего колеса.

Лопатки рабочего колеса отбрасывают газ на периферию канала. Под действием центробежной силы поток газа закручивается в направлении вращения. Процесс многократно повторяется, в результате давление газа линейно возрастает на протяжении канала и достигает максимума на выходе.

Вихревой насос: применения и преимущества

Вихревые воздуходувки могут использоваться для многих процессов, где требуется существенно большее давление (или вакуум), чем обеспечивают центробежные вентиляторы. Рабочее колесо вихревых агрегатов вращается без контакта с корпусом. Из-за отсутствия трения нет необходимости подавать смазку в рабочую камеру. Рабочий газ не загрязняется парами масла и другими веществами.

Другие преимущества:

Достигаемые характеристики вихревого насоса

Серия CL (одноступенчатые) — производительность до 518 м 3 /ч, перепад давления до 400 мбар.Серия CL (двухступенчатые) — производительность до 927 м 3 /ч, перепад давления до 600 мбар.Серия TURBOTRON — производительность до 1950 м 3 /ч, перепад давления до 800 мбар.

Принцип работы и устройство

Корпусы насосов Акварио производят из нержавеющей стали

Главная характеристика скважинных насосов — создаваемое ими высокое давление. Достигнуть сильного напора жидкости позволяет многоступенчатая конструкция агрегата. Эффективность работы глубинных электронасосов Aquario достигается за счёт центробежной силы, создаваемой размещёнными в камерах рабочими колесами. Для создания высокого давления в системе подачи воды число уровней-ступеней доводят до нескольких десятков.

Увеличить глубину погружения агрегата помогает особая конструкция, при которой электродвигатель помещён в масляную камеру с керамографитовым уплотнением (двигатель с мокрым ротором). Камера отделена пластичной мембраной. Благодаря этой особенности уравниваются внешнее и внутреннее давление, что позволяет выдерживать напор большого столба воды и при этом сохранять герметичность, в отличие от устройств с сухим ротором. Бесперебойную работу обеспечивает встроенный обратный клапан, предназначенный для удержания воды от вытекания, предотвращения гидроударов и вращения рабочих колес в обратную сторону после отключения двигателя.

Электронасосы Aquario имеют надёжный корпус, выполненный из нержавеющего сплава. Износоустойчивость агрегата обеспечивают материалы, использованные при производстве деталей: выходной патрубок и крышка двигателя изготовлены из латуни; узлы насосного отсека – из высококачественных технополимеров, вал – из нержавеющей стали. Надёжность устройства достигается за счёт улучшенных подшипников, усиления наиболее ответственных узлов и соединения вставками из стали, а также изоляции электродвигателя современными материалами класса F. Безопасно проводить забор жидкости помогает сетчатый фильтр в средней части устройства.

Удобство настройки оборудования Акварио и возможность контролировать его работу обеспечивает выносной пульт управления со встроенным конденсатором. Ещё одна конструктивная особенность этих агрегатов — наличие питающего электрокабеля.

Область применения

Можно сказать, что винтовой насос для скважины благодаря способности откачивать грязную воду,  лидер по количеству сфер, в которых находит применение при ведении бытового хозяйства. Винтовой скважинный насос приобретают для:

• обустройства водного снабжения коттеджей, дач с водоподачей из колодцев и скважин;
• заполнения искусственных прудов, бассейнов, резервуаров для отопления и капельного полива;
• орошения огородов, садов и любых зон с растениями на приусадебном участке;
• проведения дренажа в случае затопления подвалов, погребов и цокольных помещений в доме;
• прокачки скважин после проведения буровых работ, некоторые профессионально занимающиеся бурением фирмы специально закупают для этих целей шнековые насосы;
• очистки скважин и колодцев от илистых отложений.

Читайте в отдельной статье о выборе дренажного насоса для грязной воды.

Рис. 10 Параметры винтовых насосов серии Unipump Eco Vint

Особенности устройства

Рабочая жидкость, посредством колеса, из внутренней части канала подается в его наружную часть. В результате образуется продольный вихрь. Поднимаясь по каналу, вода выходит через верхний патрубок под давлением. Многоступенчатое исполнение позволяет выпускать модели с увеличенным напором.

Подобное свойство дает возможность устанавливать вихревые насосы в скважины с малым дебитом. Но следует учитывать, что такое оборудование быстро выходит из строя при наличии в перекачиваемой среде абразивных частиц. Поэтому в загрязненных условиях следует использовать другие насосы, оснащенные, к тому же, специальными фильтрами.

Вихревой насос для скважин обладает еще несколькими преимуществами:

• способностью самовсасывания;
• отсутствием требования заливать внутрь воду перед пуском;
• небольшими габаритами, позволяющими устанавливать насос в скважины диаметром 100мм.

Но все достоинства оборудования может перечеркнуть сравнительно невысокий КПД. Максимальный показатель не превышает 45 процентов, тогда как реальный коэффициент обычно составляет около 30 процентов. Центробежный насос для скважин дает лучшие результаты (в 2-3 раза), да и производительность у него выше. Но при равных диаметрах рабочих колес, вихревой тип установок может обеспечить значительно больший напор воды, в некоторых случаях – до 7 раз.

Погружные насосы вихревого типа опускают в скважины на глубину до 30 метров, контролируя, чтобы они не опирались на дно скважин и располагались ниже уровня воды. Температура жидкой среды не должна превышать 35 градусов, иначе не будет происходить охлаждение перегретого корпуса. Максимальная высота подъема струи составляет 100 метров.

Где применяют вихревой насос

Их принципиальной особенностью является возможность выдать сильный напор при малом объеме воды. Это делает их востребованными для применения в бытовых условиях. Они широко применяются в индивидуальном водоснабжении, где работают в автоматическом режиме.

Основное предназначение заключается в следующем:

• для водоснабжения загородных подворий в комплекте автоматической насосной станции;
• при перекачке горючих смесей на АЗС;
• для подачи питания в котельных установках малой мощности.

Вихревой насос из-за своего устройства и принципа действия часто используют в различной промышленности при работе в агрессивной среде. Простота конструкции позволяет изготовить комплектующие из тугоплавких сплавов, обладающих повышенной надежностью.

Устройство агрегата

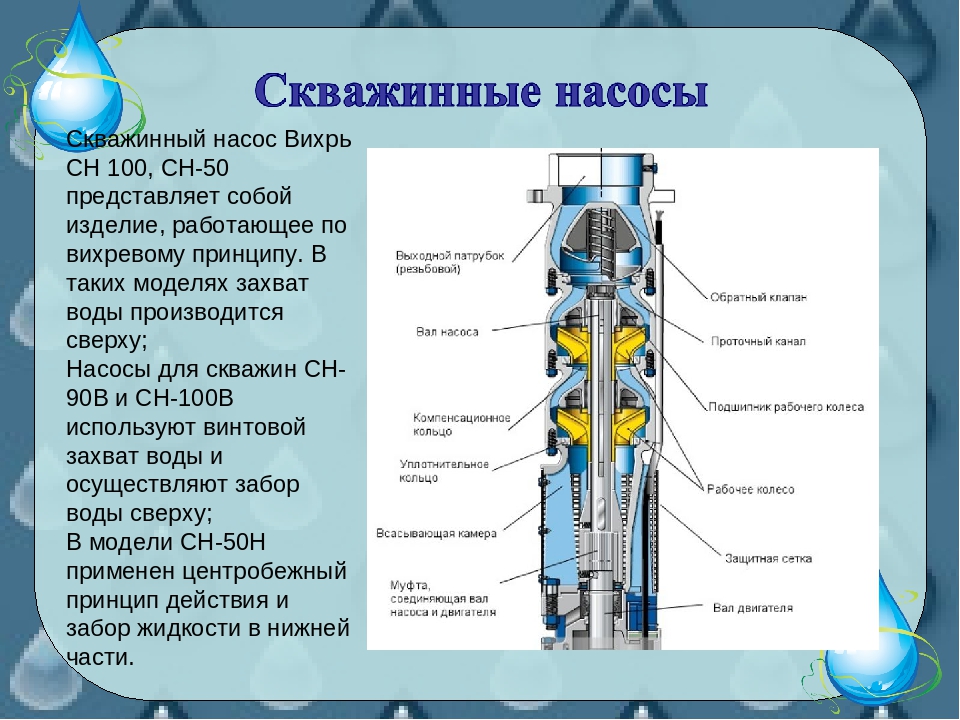

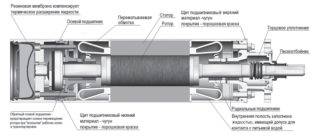

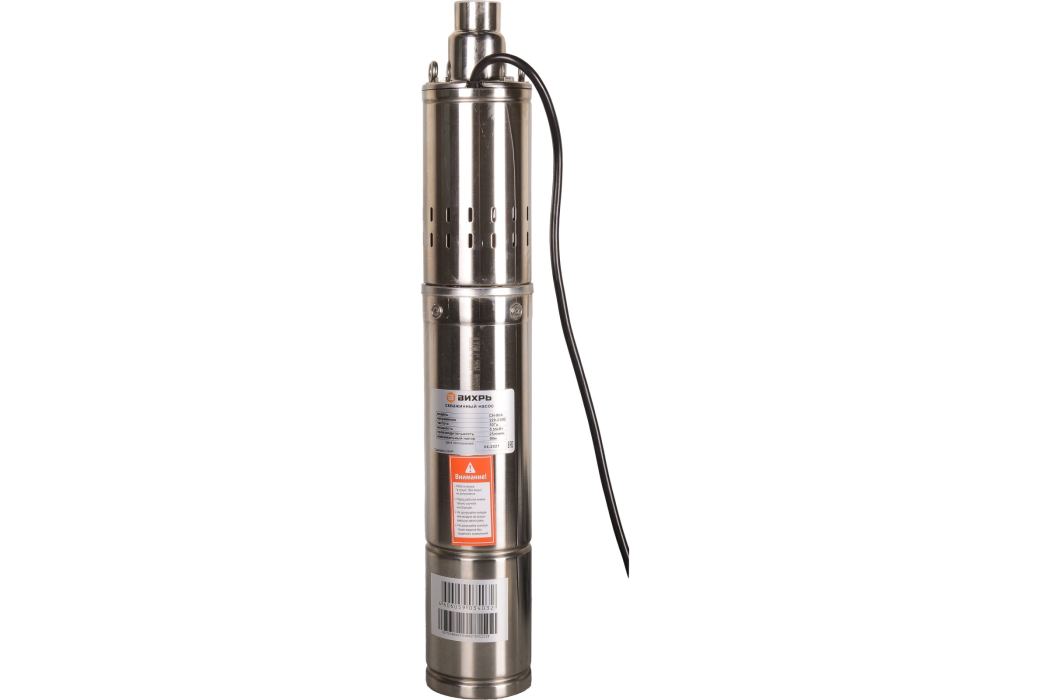

Устройство скважинного насоса

Колодезные приборы не рассчитаны на глубоководную работу. Их высота водяного столба ограничена 35 – 45 метрами. Такие же характеристики у насосной станции Вихрь. Ее рационально ставить, если глубина источника не превышает 4 – 5 метров. Также необходимо учитывать длину трубы и высоту дома.

Погружные агрегаты выполняются в трех конструктивных вариантах:

• центробежные;
• вихревые;
• винтовые.

Центробежный насос Вихрь для скважины позволяет доставать воду из глубоких слоев почвы. Имеет нижний водозабор, поэтому даже при минимальном количестве жидкости в летнее время водопровод будет функционировать.

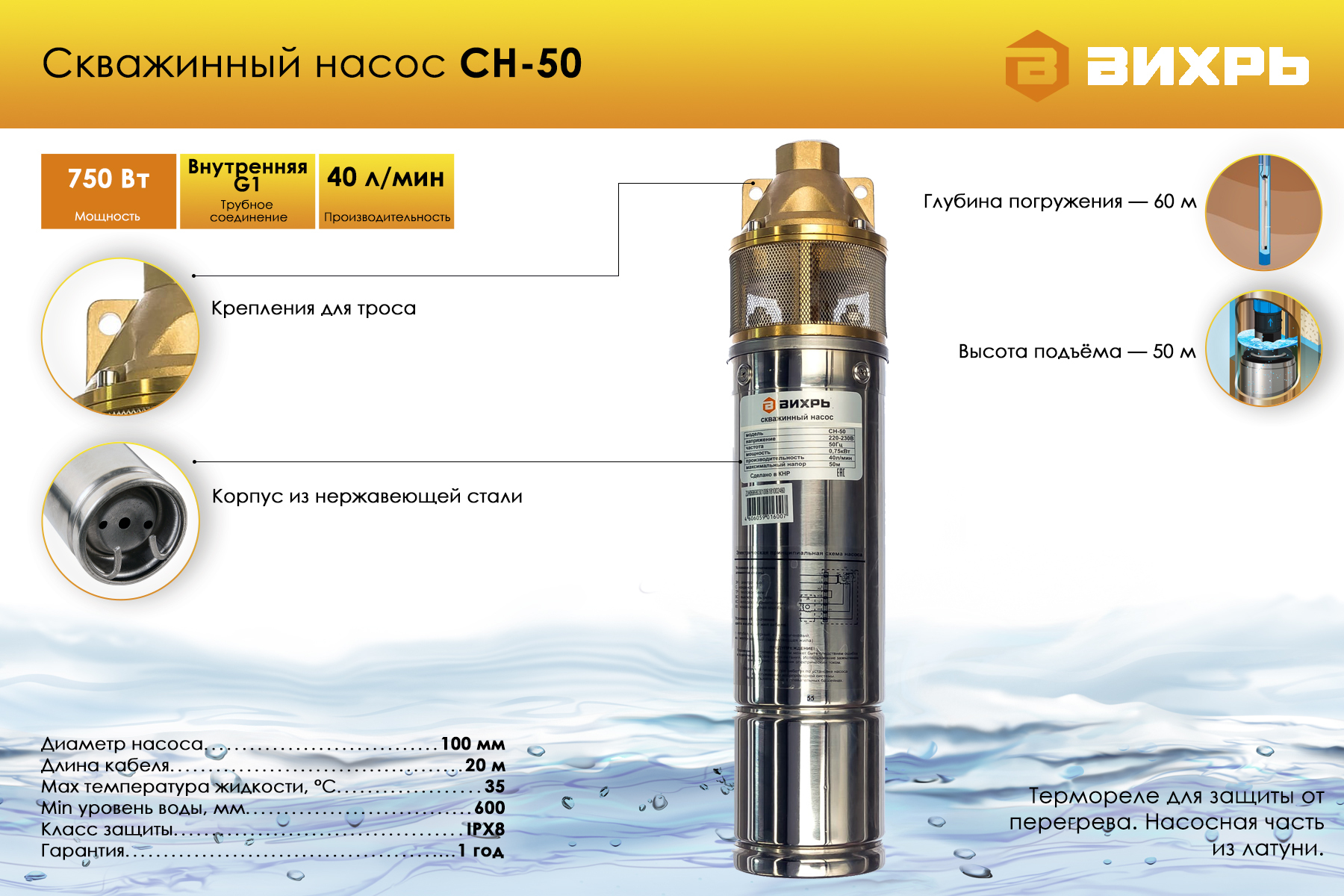

Вихревые модели выпускаются с верхним водозабором. Их КПД ниже, чем у центробежных, но высота водяного столба выше благодаря техническому решению внутри корпуса, которое усиливает турбулентность и ускоряет поток.

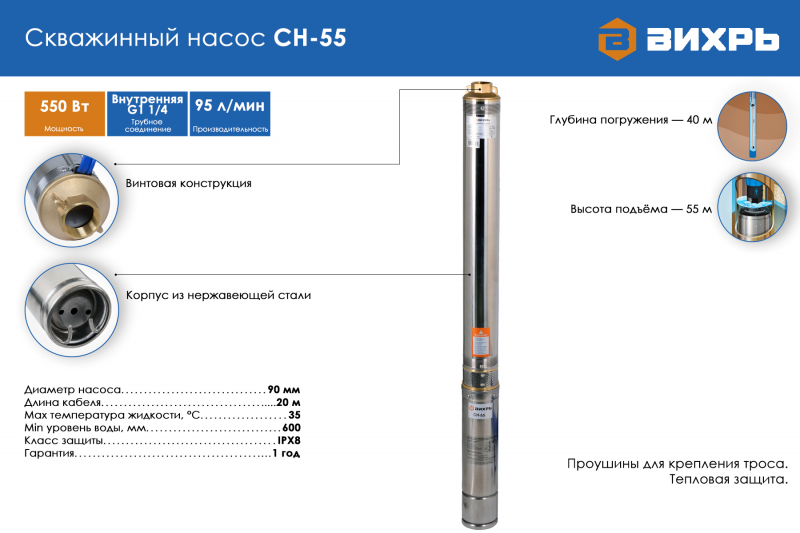

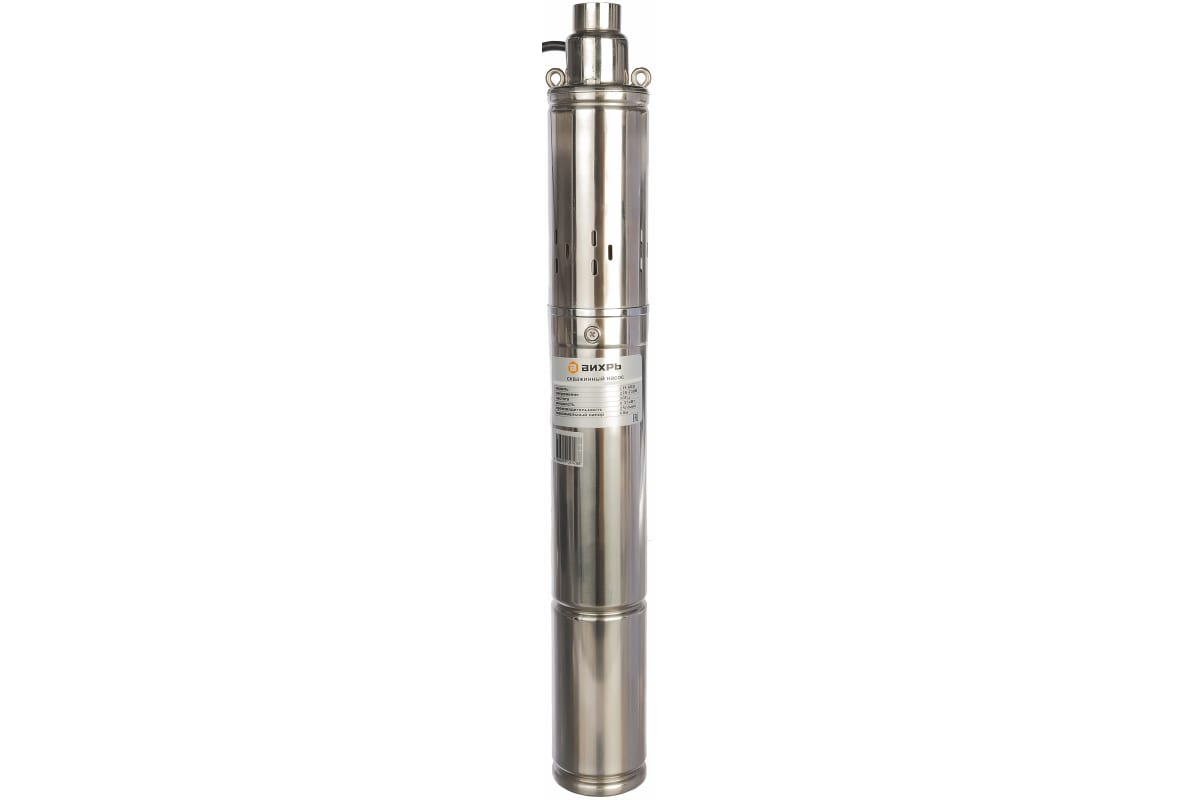

Винтовые насосы Вихрь также имеют только верхний водозабор. Отличаются от вихревых сильным напором – до 100 метров и глубиной погружения до 35 метров. Стоят дороже, но подходят в том случае, если нужно перекачивать жидкость на длинное расстояние или поднимать ее на высоту двух или трехэтажного дома.

Как правильно выбрать необходимый насос?

Первое на что нужно обратить внимание при покупке – это диаметр устройства. При входе в скважину, между стенкой канала и поверхностью аппарата должна оставаться полость не менее 10 % от диаметра скважины

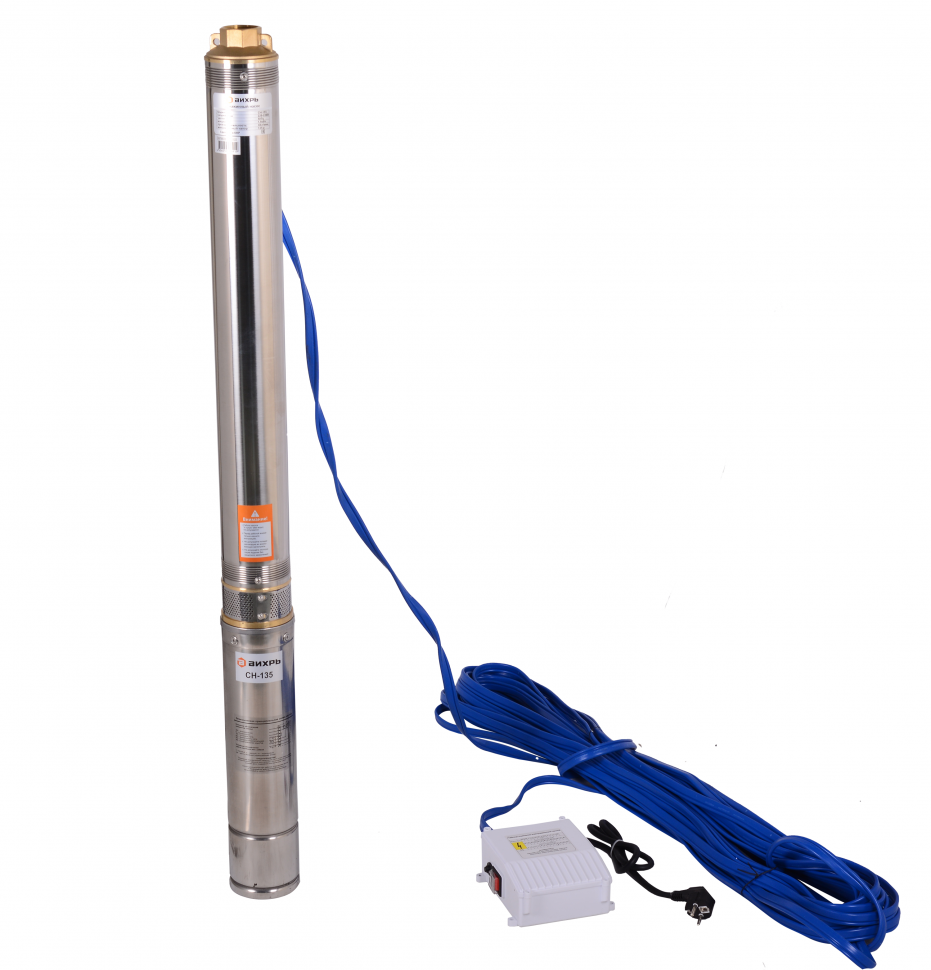

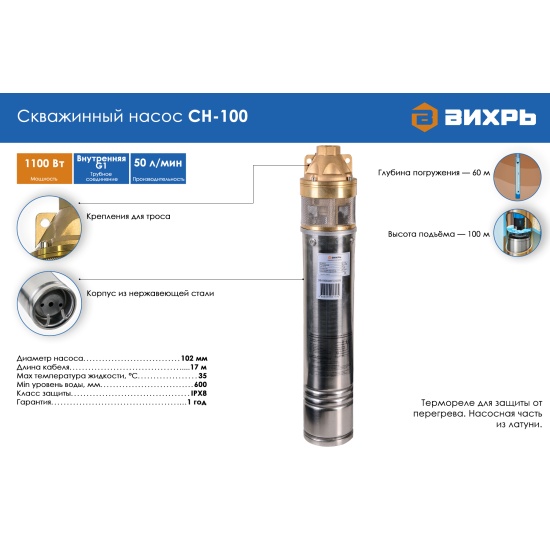

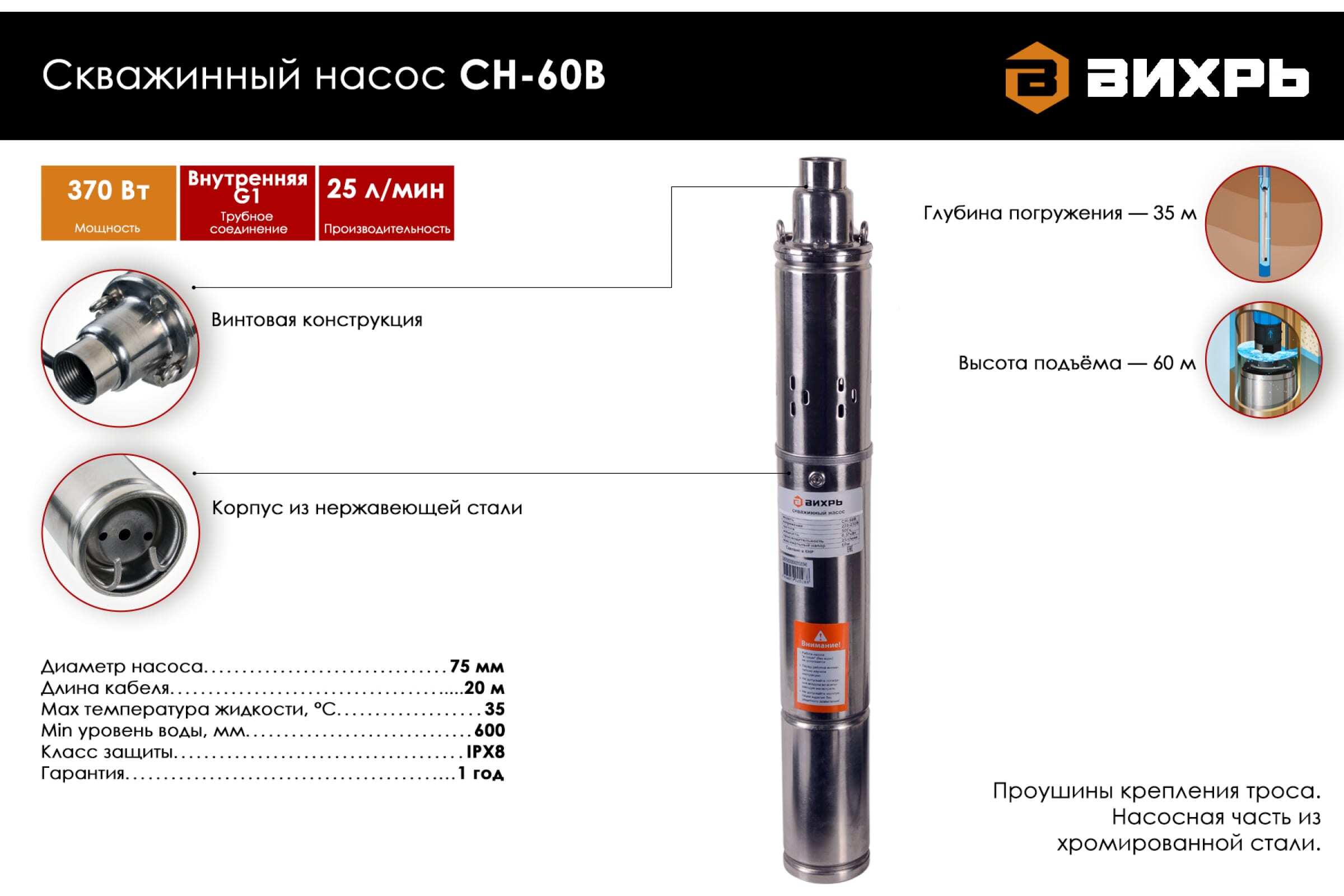

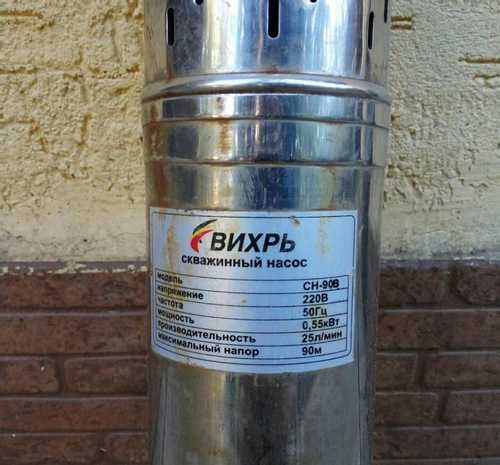

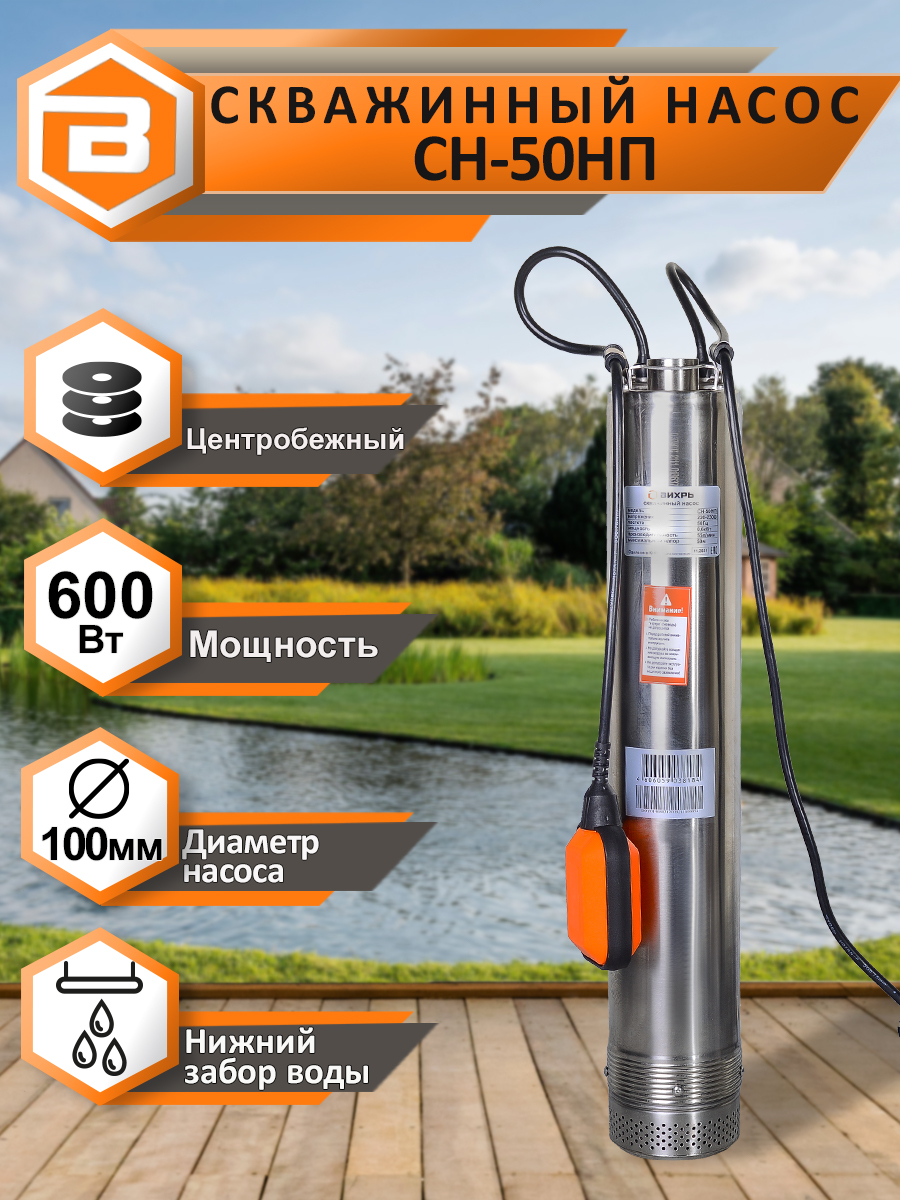

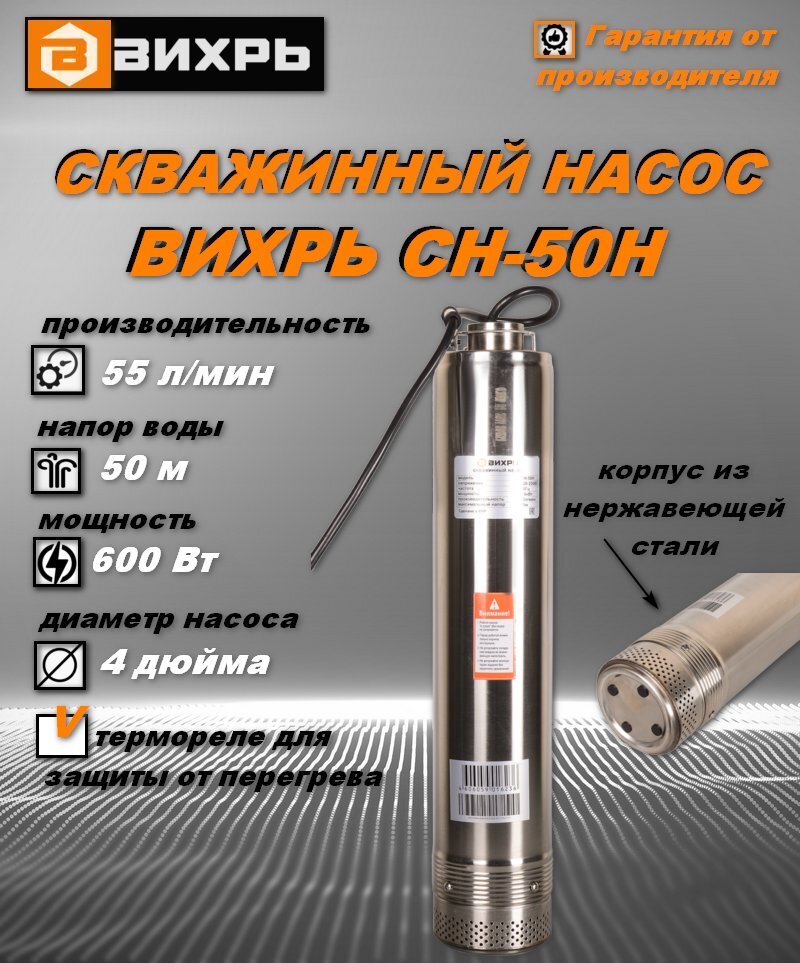

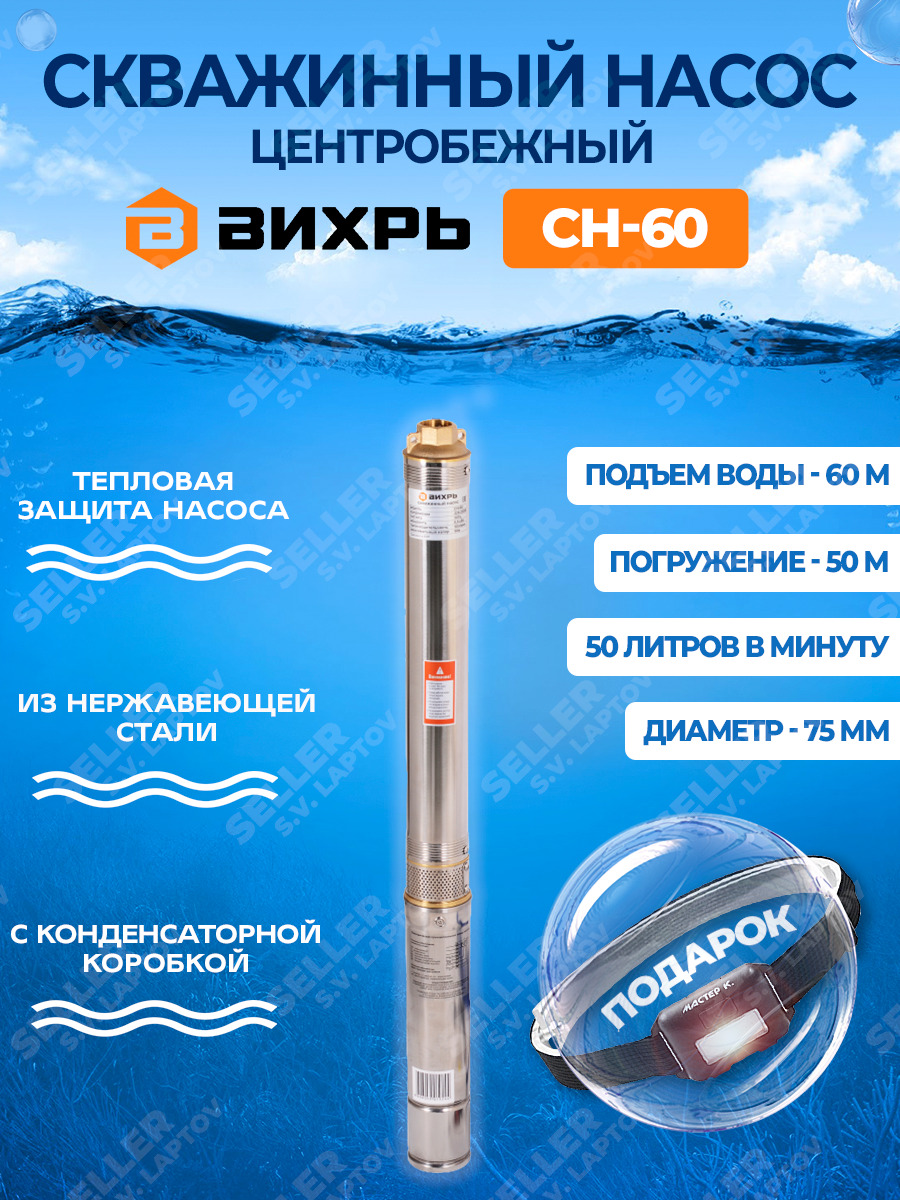

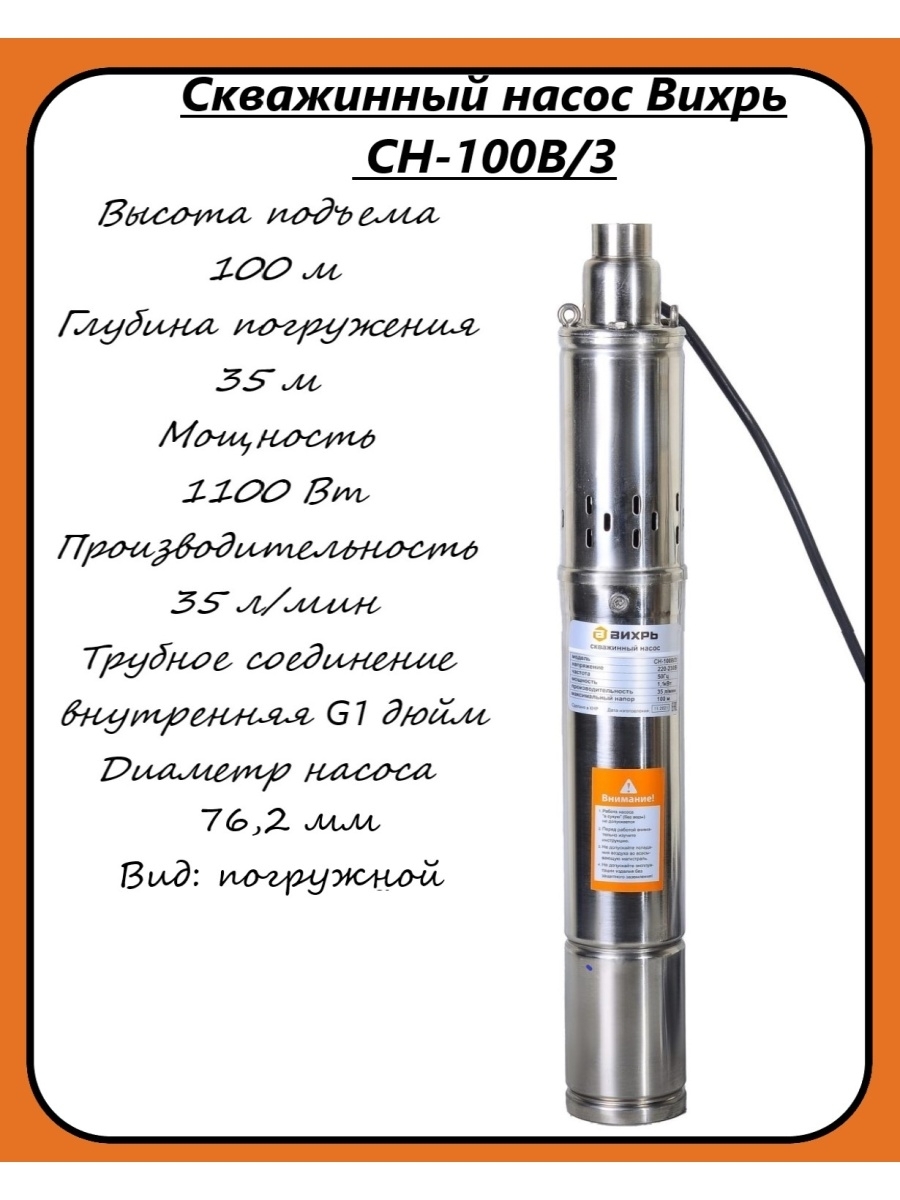

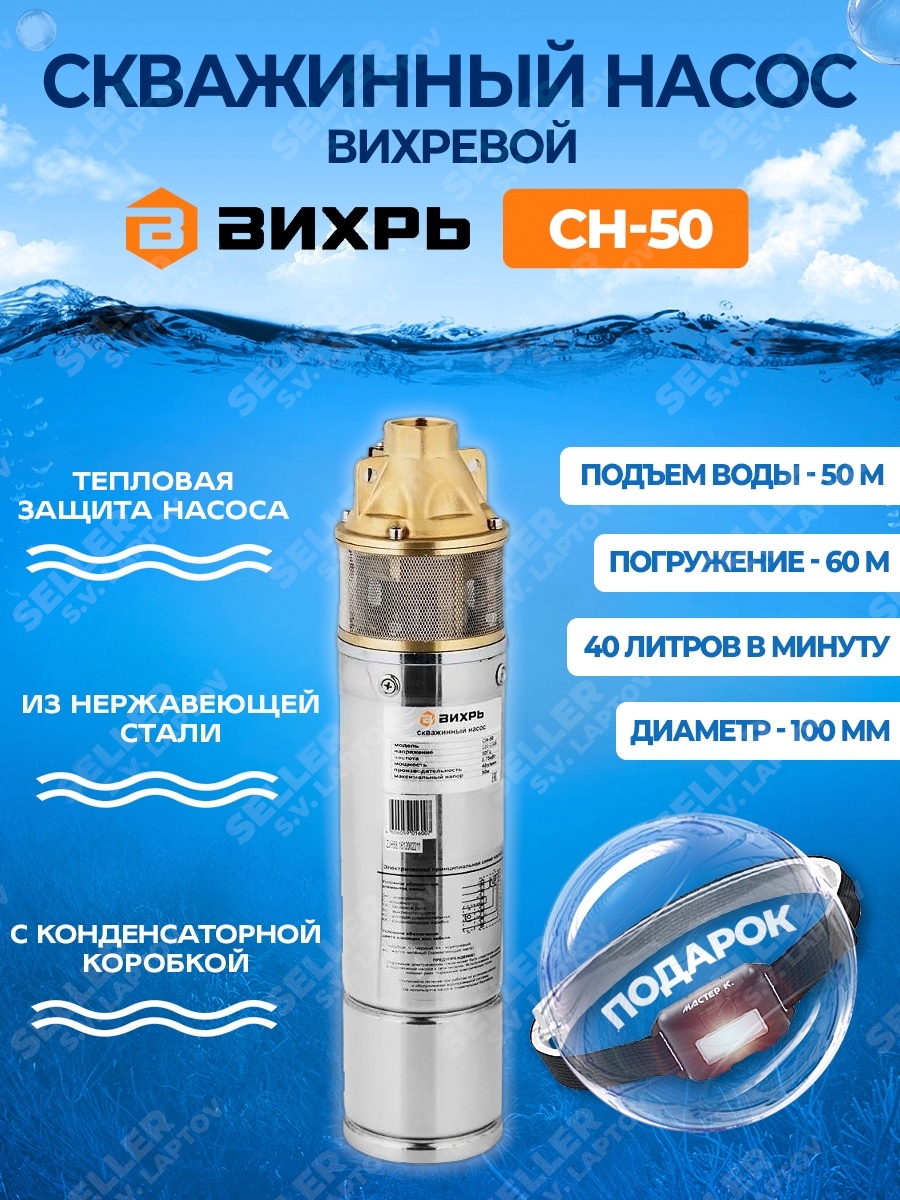

Поэтому для источников с сечением до 10 см, используются модели СН-50Н и СН-60В. Если диаметр отверстия превышает 10 см, оптимальным будет использование СН-90Н и СН-100В и СН- 135.

При учете мощности необходимого устройства, лучше ориентироваться на глубину скважины. Многочисленные отзывы свидетельствуют о том, что эффективно брать модель с мощностью немного большей, чем теоретически правильная. Так как высокий процент абразивных веществ значительно снижает возможности устройства.

Как правильно устанавливать скважинные насосы Вихрь?

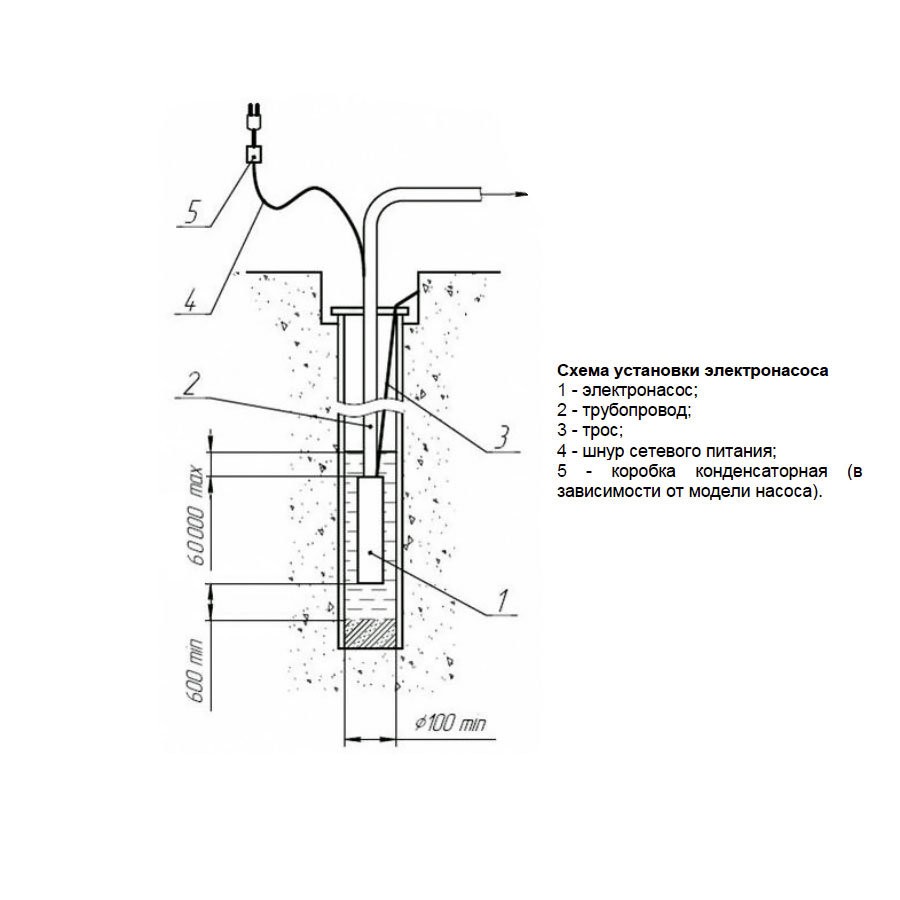

Правильная установка насоса позволит дольше сохранить его рабочие характеристики и функциональность. Для этого нужно придерживаться определенных правил. Прежде всего, устройство должно как можно меньше работать в холостую. Такие нагрузки могут привести к поломке устройства.

При углублении аппарата в водный массив, расстояние до поверхности водоема должно быть не меньше 4 метров. Расстояние от устройства до дна – не меньше 60 см. Не стоит при установке механизма рассчитывать только на водопроводный канал. Зафиксируйте на корпусе устройства концы металлических тросов с небольшим сечением, а свободные концы укрепите на выходе скважины.

Периодически следует доставать насос из скважины и прочищать его от скопившегося абразива.

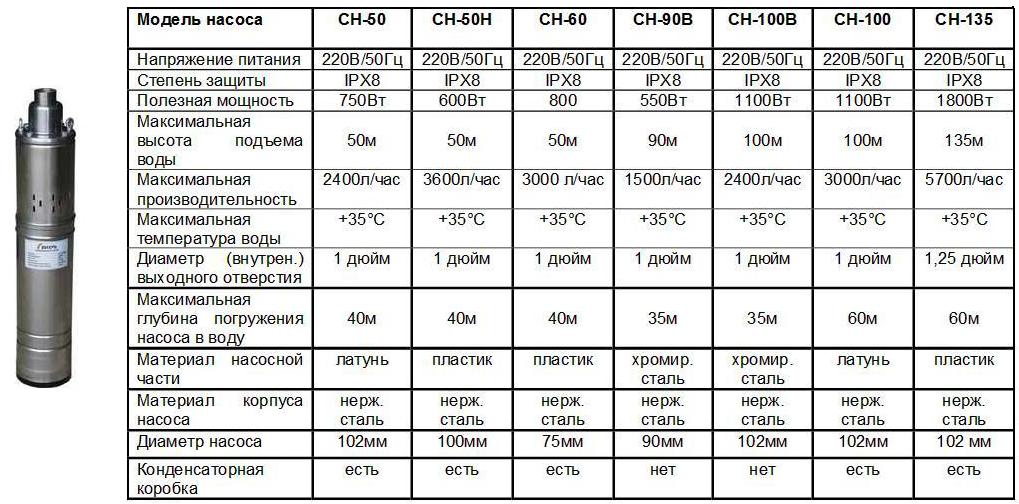

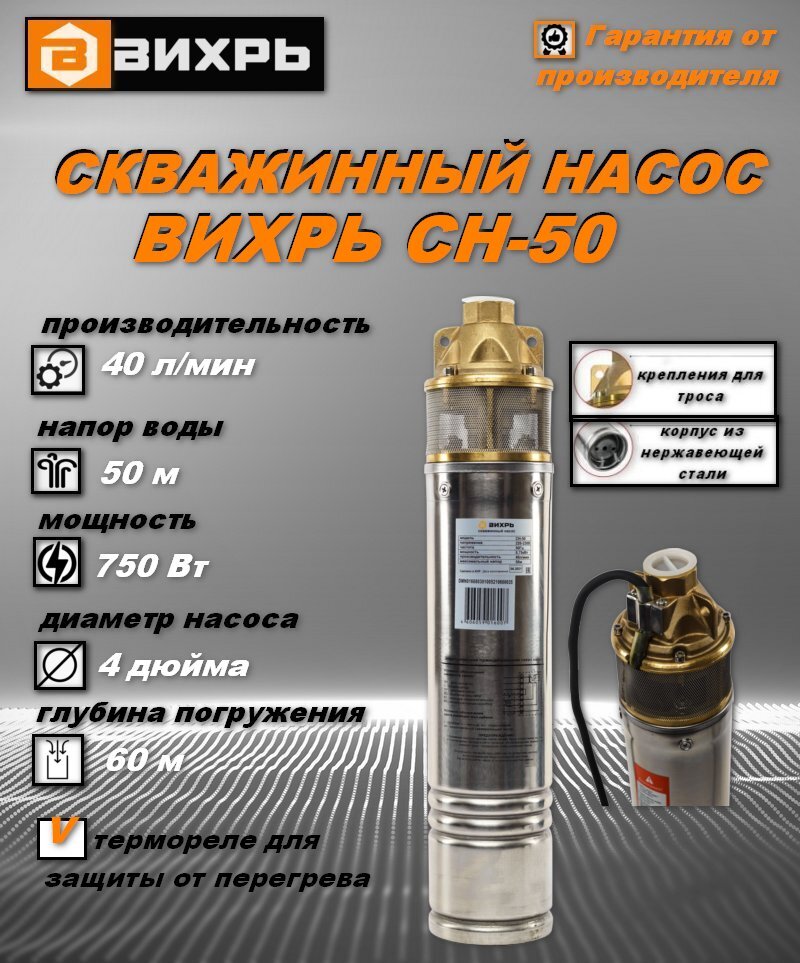

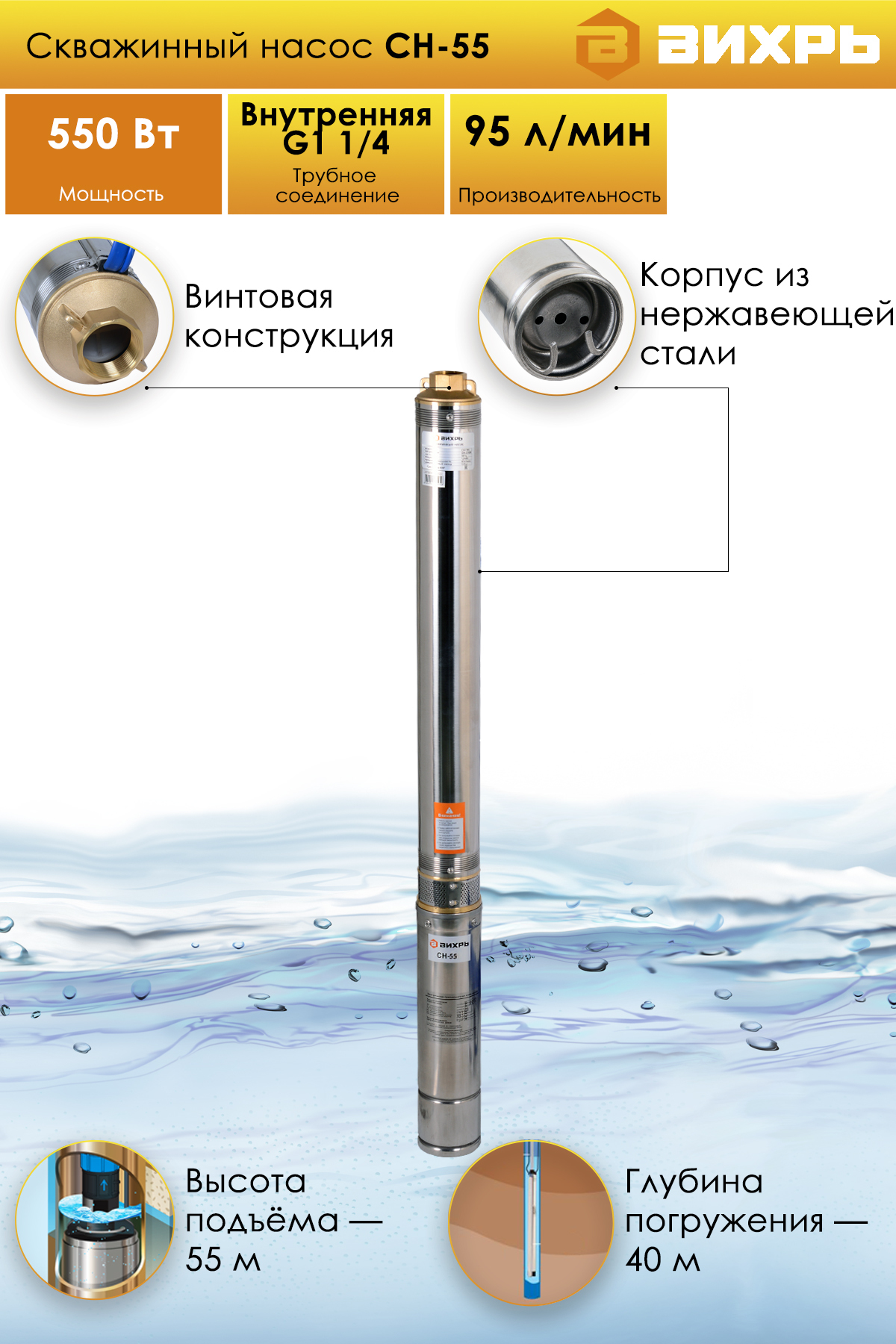

Модельный ряд

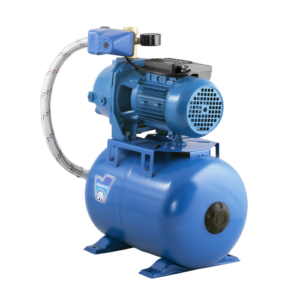

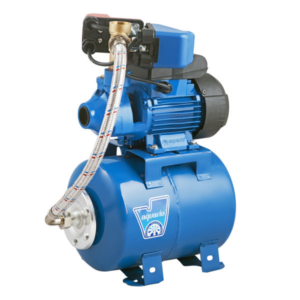

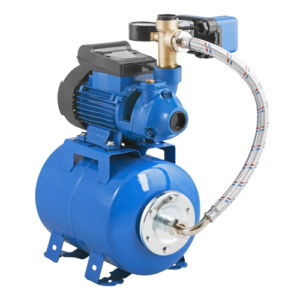

Насосные станции «Акварио» — надежные и функциональные устройства, применяемые в питьевом и хозяйственно-бытовом водоснабжении.

Полный цикл их производства налажен в Италии, откуда они поставляются на отечественный рынок не первое десятилетие. Бренд «Aquario» достойно зарекомендовал себя благодаря практичности, простоте в использовании, качественным деталям и разумной цене.

Насосная станция «Aquario» AJC-125C — 17 891 руб.

Представляет собой модификацию «Акварио», рассчитанную на работу с чистой слабоминерализованной водой.

Подойдет для создания автономных систем водоснабжения, а так же для транспортировки воды из подземных природных источников и искусственных емкостей.

Может устанавливаться как в помещении, так и на улице, в сухом месте, защищенном от попадания прямых солнечных лучей.

Особенности:

1. возможность функционирования в автоматическом режиме – станция «Aquario» запускается с момента подачи воды и прекращается, когда трубопровод опустошается;
2. мембрана гидроаккумулятора из пищевого каучука;
3. производительный асинхронный 1-фазный роторный двигатель с термореле и аэроохлаждением;
4. пусковой конденсатор;
5. медное и стальное исполнение двигательных деталей;
6. латунная крыльчатка, не подверженная коррозии;
7. чугунный корпус насосной станции, стойкий к механическим воздействиям.

Технические характеристики:

• Мощность – 1150 Вт;
• Напор – 45 м;
• Подача – 8,5 м;
• Ресивер – 24 л;
• Производительность – 4,8 м3/ч.

Насосная станция «Aquario» AUTO AJC-100 — 17 761 руб.

Имеет консольную конструкцию, состоящую из вихревого насоса и гидроаккумулятора, который накапливает воду и защищает замкнутый контур водообеспечения от возможных перепадов давления и гидроударов.

За счет использования долговечных и заменяемых запчастей оборудование прослужит долгие десятилетия.

Достоинства:

1. мембрана расширительного бачка из этиленпропиленового каучука, используемого в пищевой промышленности;
2. объемный гидроресивер;
3. экономный расход электроэнергии;
4. двигатель с короткозамкнутым ротором, адаптированный к перегрузкам за счет медной обмотки, стального вала и изготовленных из холоднокатаной стали сердечника и ротора;
5. хорошо сбалансированная крыльчатка, пропускающая холодную воду без грубых механических примесей размером до 2 мм;
6. чугунный корпус, покрытый антикоррозионным защитным слоем;
7. наличие встроенного эжектора и технополимерного диффузора.

Рабочие параметры «Акварио» AUTO AJC-100:

• Сила – 1 кВт;
• Напор – 52 м;
• Всасывание – 7,5 м;
• Гидроприемник – 50 л;
• Пропускная способность – 3,6 м3/ч.

Насосная станция «Aquario» ADB-35 Auto — 11 083 руб.

Насосное оборудование «Aquario», адаптированное к перегонке чистой или слабозагрязненной воды из скважин, колодцев, отрытых наземных источников в жилые и производственные помещения.

Незаменимая вещь в индивидуальных контурах водоснабжения со слабым напором.

Имеет надежную конструкцию, стойкую к действию вибрации, гидроударов и образованию ржавчины, особенно в частях, контактирующих с жидкостью.

Поставляется с комплектом автоматики и соединительной арматуры, что значительно облегчает ее инсталляцию.

Преимущества:

1. оснастка асинхронным короткозамкнутым двигателем с термозащитой и пусковым конденсатором, продлевающим его моторесурс;
2. безопасные для здоровья материалы накопительного резервуара – пищевой каучуковый пластик;
3. система автозапуска/автоотключения, сокращающая нагрузку на двигатель на старте;
4. широкий диапазон рабочей t 0C – от 0 до +60;
5. корпус агрегата из чугуна с гальваническим покрытием внутренней плоскости;
6. расширенная гарантия на изделие – 3 года.

Эксплуатационные свойства «Акварио» ADB-35:

• Потребление электроэнергии – 370 Вт;
• Высота струи – 38 м;
• Глубина водозабора – 7 м;
• Накопитель жидкости – 24 л;
• Продуктивность – 1,8 м3/ч.

Насосная станция «Aquario» ADP-355 — 19 867 руб.

Имеет внешний эжектор. Применяется для перекачивания чистой негорячей воды из различных наземных или подземных источников для нужд потребителя в автоматическом режиме.

Это означает, что мотор включится лишь тогда, когда давление в контуре падает ниже выставленного уровня. Выдерживает сильные перегрузки и отличается бесшумностью в работе.

Достоинства:

1. высокая пропускная способность;
2. износостойкая и долговечная конструкция;
3. отсутствие неприятного шума и вибрации;
4. чугунный корпус, внутренняя поверхность которого прошла гальваническую обработку;
5. двигатель с воздушным охлаждением, пусковым конденсатором и термореле;
6. универсальный соединитель для стыковки с трубами водопровода.

Рабочие свойства «Акварио» ADP-355:

• Мощность – 750 Вт;
• Напор – 50 м;
• Высота подачи – 20 м;
• Ресивер – 24 л;
• Скорость перекачки – 60 л/мин.

Схема устройства

Чтобы понять принцип действия вихревого агрегата, необходимо представить его схему, которая выглядит как рабочее колесо, закреплённое на валу. К этому рабочему колесу крепятся лопасти. Поскольку расположение колеса в корпусе является эксцентричным, это способствует минимальному зазору между ним и корпусом агрегата.

Если сравнить принцип действия вихревого насосного оборудования с другими агрегатами самовсасывающей группы для скважины (центробежными и осевыми), то устройство прибора выполнено так, что жидкость, поступающая в кожух, продвигается по касательной оси относительно расположения рабочего колеса. По мере движения воды в корпусе на неё воздействуют центробежные силы, образующиеся в ходе её вращения в паре с рабочим колесом.

Устройство вихревого насосного оборудования хорошо видно на схеме.

Вихревые насосы и компрессоры — самое популярное вакуумное оборудование из производственной программы фирмы MAPRO.

Компрессия в вихревых компрессорах создаётся за счёт образования в тороидальном канале серии завихрений воздуха, вызванных вращением рабочего колеса.

Лопатки рабочего колеса отбрасывают газ на периферию канала. Под действием центробежной силы поток газа закручивается в направлении вращения. Процесс многократно повторяется, в результате давление газа линейно возрастает на протяжении канала и достигает максимума на выходе.

Вихревой насос: применения и преимущества

Вихревые воздуходувки могут использоваться для многих процессов, где требуется существенно большее давление (или вакуум), чем обеспечивают центробежные вентиляторы. Рабочее колесо вихревых агрегатов вращается без контакта с корпусом. Из-за отсутствия трения нет необходимости подавать смазку в рабочую камеру. Рабочий газ не загрязняется парами масла и другими веществами.

Другие преимущества:

Достигаемые характеристики вихревого насоса

Серия CL (одноступенчатые) — производительность до 518 м 3 /ч, перепад давления до 400 мбар.Серия CL (двухступенчатые) — производительность до 927 м 3 /ч, перепад давления до 600 мбар.Серия TURBOTRON — производительность до 1950 м 3 /ч, перепад давления до 800 мбар.

Погружные и поверхностные модели

Различие этих конструкций заключено в их названии. Таким образом, погружные модели эксплуатируются в жидкой среде, способные перемещать жидкости, обладающие небольшой вязкостью. Поверхностные — качают только отфильтрованную воду, для полива огорода либо домашнего водопровода.

Комбинированные варианты.

Свободные вихревые конструкции способны перекачивать загрязненную жидкость в дренажных системах и канализациях.

Центробежные вихревые конструкции владеют большим КПД относительно классических вариантов, могут прокачивать жидкости нагретые до температуры + 105 °C. Тут установлено вихревое и центробежное колесо одновременно.

Вакуумные насосы вихревого типа предназначаются для распространения воздуха разной температуры, могут создать небольшой вакуум.

Сколько будет стоить

Стоимость ремонта насоса для скважин, а также деталей для их ремонта в каждом городе может быть своя. Приведем среднюю стоимость по каждому из названных агрегатов и узлов к ним.
Стоимость ремонта центробежных, вихревых и винтовых установок обойдется от 2000 рублей и выше.

Стоимость сменных деталей

К вибрационным насосам:

• поршень – 34 руб.;
• клапан – 33,60 руб.;
• рем–комплект (поршень + клапан) – 67,20 руб.;

К центробежным и винтовым агрегатам:

• сальник – 100 руб.;
• крыльчатка – от 100 руб.;
• винт – от 550 руб.;
• вал насоса – от 260 руб.;
• конденсатор пусковой – от 300 руб.;
• электродвигатель – 3500 руб.;
• торцевые уплотнения – 2550 руб.

Таким образом, можно сделать вывод: восстановление работы электронасоса самостоятельно обойдется гораздо дешевле, чем приобретать новый агрегат или пользоваться услугами сервисов.
