Способ монтажа клапана позволяет выделить следующие конструкции:
- Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
- Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
- Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.
Фланцевый и муфтовый обратный клапан
Материалом для изготовления обратных клапанов служит:
- Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
- Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
- Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
- АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
- Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.
Разновидности сливного клапана для унитаза как механизма контроля перелива системы
Сливной клапан бачка унитаза может быть представлен поплавковым или мембранным запорным устройством. Модели первого варианта могут отличаться строением и принципом работы. Старые бачки были оснащены кройдон-клапанами, которые состояли из корпуса, поршня, оси, седла и поплавкового рычага. При воздействии на поплавковый рычаг механизм начинал функционировать. Поршень в таком случае двигался по вертикали.
Большинство современных сливных механизмов оборудованы поршневым клапаном, который перемещается по горизонтали в момент воздействия на рычаг. Подача воды регулируется посредством соприкосновения поршня и седла. В момент заполнения емкости впускное отверстие перекрывается с помощью прокладки, которая располагается на конце поршня.
Мембранный клапан оснащен не поршневой прокладкой, а резиновой или силиконовой мембраной. Пластиковый поршень при воздействии на него рычага начинает смещать мембрану, которая закрывает подачу воды.
Сливной клапан может быть оснащен мембранным или поплавковым механизмом
Недостатком данного элемента является большая чувствительность изделия к загрязнениям и наличию примесей в воде. Мембранный клапан быстро утратит свои эксплуатационные свойства из-за некачественной воды в системе. Избежать проблем поможет фильтр механической очистки.
Существуют беспоплавковые варианты сливной системы. Подача воды в них прекращается благодаря наличию специальной камеры, имеющей форму перевернутого стакана.
Материал изготовления клапанов слива для унитаза
Дорогостоящие модели систем слива унитаза выполняются из бронзы или латуни. Данные материалы отличаются прочностью, надежностью, стойкостью к коррозии, способностью выдерживать механические и химические нагрузки. Конструкция может иметь как простое, так и сложное исполнение. Металлическая начинка встречается в дорогих коллекционных моделях, которые выпускаются с определенной стилизацией.
Большую часть клапанов для слива изготавливают из полимеров
В остальных случаях бронза и латунь могут использоваться при изготовлении только заливного клапана, что делает запорно-сливную систему универсальной, легкой в монтаже, настройке, ремонте и позволяет заменить каждый узел в отдельности.
Множество моделей клапанов изготавливаются из полимеров. Качество пластмассы и точность производства сказываются на стоимости изделия. Чем дороже арматура, тем надежнее и долговечнее будет система слива. Однако встречаются качественные модели, имеющие доступную цену.
Процесс консервации системы водоснабжения
Для того, чтобы избежать проблем с трубопроводом на даче следует полностью слить воду из системы водоснабжения.
Вся суть манипуляций перед уездом из собственного загородного дома на холодную зиму состоит в следующем:
Также необходимо произвести консервацию уличного водопровода, при этом не вкопанные в землю трубы надо хорошенько продуть компрессором, фитинги тщательно просушить. Запорную арматуру снять и удалить всю влагу, если снять нет возможности, то просто оставить краны открытыми, а рычаг сдвинуть в полуоткрытое положение.
Консервация труб
При подготовке дачи к зиме обязательно надо осушить все приборы, и законсервировать. Для этого перекрывается вода в доме и отключается вся электроэнергия, которая питает водонагревательные элементы и сливается жидкость из бачка унитаза. Обязательно проверяется: открыты ли краны выхода главной трассы водоснабжения.
Для подстраховки, что вся влага из труб удалена, просушивают их с помощью компрессора большим потоком воздуха.
Консервация скважины
Правильно законсервировать скважину на зиму легко. После такой процедуры она будет готова к работе в весенний период, а зимой она не будет использоваться, доступ жидкости в холодный сезон к ней будет полностью перекрыт. После того как вода слита из нагревательных агрегатов, скважине ничего не угрожает.
Необходимо закрыть устье: привинтить оголовок, защищающий от осадков, и плотно закрыть его герметичной плёнкой
Консервация колодца на дачном участке
В данном случае сначала надо изолировать вход ствола колодца. Сделать это можно с помощью утеплённого оголовка, он надежно законсервирует колодец и предохранит его от разных климатических осадков.
Отличным вариантом утеплённого оголовка является бревенчатый сруб с пологой крышей из железного листа.
Инструкция — как починить залипшую кнопку унитаза
Для устранения причины неисправности необходимо:
- Снять крышку бачка. В большинстве случаев она не имеет дополнительных креплений и удерживается непосредственно пластмассовым корпусом кнопки смыва, который необходимо выкрутить (против часовой стрелки). Чтобы открутить кнопку сливного бачка унитаза специальный ключ не нужен — это делается от руки.
- Провести осмотр. Получив доступ к «начинке» бачка, следует внимательно осмотреть привод сливного механизма на предмет наличия повреждений и перекосов. Нередко проблема с залипанием кнопки возникает из-за случайного смещения нажимающего штока. Спровоцировать сдвиг механизма регулировки может и чрезмерное усилие при нажатии на кнопку.
- Отрегулировать механизм слива. Если кнопка бачка провалилась, возможно, требуется регулировка высоты сливного устройства (смывного клапана). Во многих современных моделях унитазов с кнопочным управлением используется система двухуровневого сброса воды — в этом случае необходимо настроить малый и полный слив. Для этого нужно переместить фиксатор на штоке на несколько положений вверх или вниз (это определяется логически в зависимости от конкретной модели арматуры).
- Нередко причиной поломки слива становится ржавчина и прочие механические взвеси, которые откладываются со временем на рабочих деталях арматуры, затрудняя ее нормальное функционирование. В данном случае проблема устраняется банальной очисткой рабочих узлов от этих отложений.
Вынимающиеся кнопки слива унитаза
Если неисправность вызвана механическими повреждениями (поломкой) деталей сливной арматуры, самым простым и верным решением станет полная замена арматуры (склеить пластмассовые детали вряд ли получится).
Главное правильно выбрать способ подводки воды (нижняя подача или боковая). Если и возникнут какие-то вопросы в процессе замены, то достаточно обратиться к инструкции, которая есть в каждом комплекте. Не стоит покупать дешевые китайские сливные механизмы, качественный комплект стоит от 600 рублей.
ВИДЕО ИНСТРУКЦИЯ
Ответ на частый вопрос — зачем нужны две кнопки на сливном бачке унитаза?
Смывной бачок унитаза является одним из самых активных потребителей воды в доме. При нажатии на кнопку каждый раз в канализацию уходит вся накопившаяся в бачке вода.
В целях экономии производители сантехнического оборудования разработали двухкнопочную сливную арматуру, которая призвана минимизировать расход воды. Такая система предполагает два варианта слива: малый и большой.
При нажатии одной (небольшой) кнопки сливается часть воды из бака (объем подачи воды регулируется), при нажатии второй кнопки выпускается вся вода.

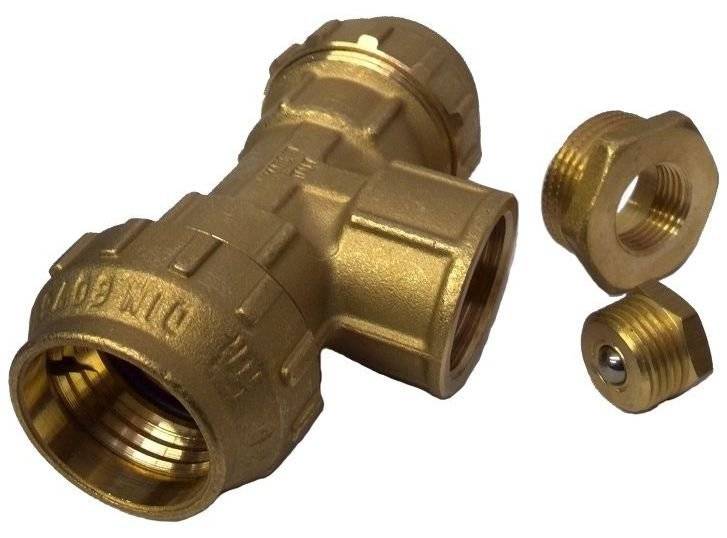

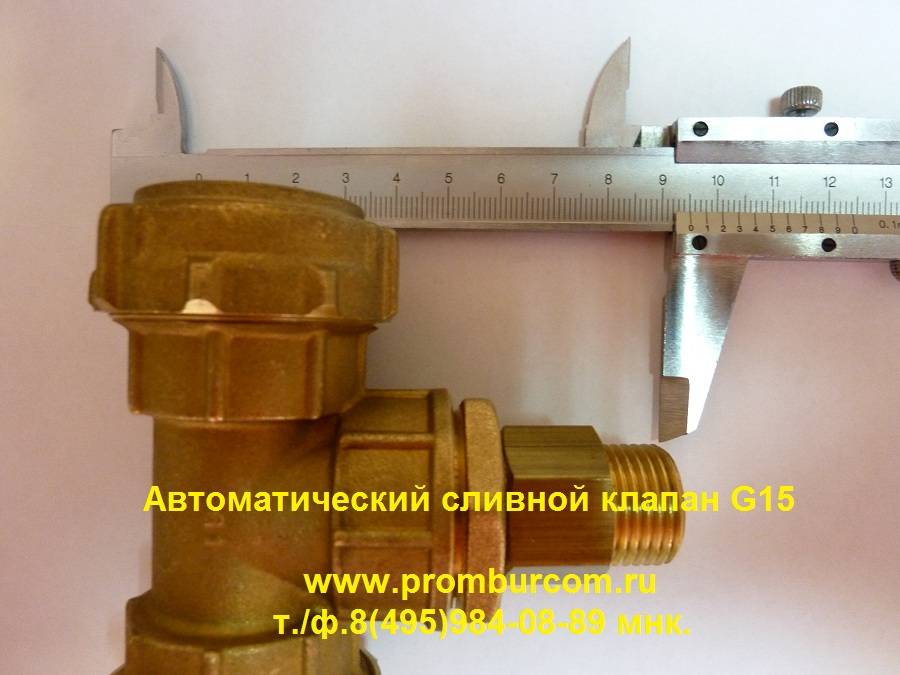

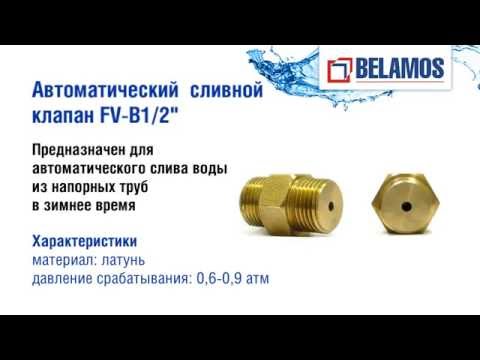

Автоматический сливной клапан для скважины ISK K1/2
Материал клапана: 1) корпус клапана — латунь, 2) пружина и шарик — нержавеющая сталь.
Диаметр номинальный (DN): 1/2″ НР (наружная резьба)
Цена комплекта с латунным тройником (1″х½″х1″): 2600 руб.
Обслуживание и уход за собственной системой водоснабжения – это довольно хлопотный и нелегкий процесс. Всегда это ощущается в холодный период времени, когда система дает сбой и нужно срочно ремонтировать. На сегодняшний день есть решение, которое позволит избежать определенных манипуляций по сливу воды из системы, к примеру, при обустройстве со скважинным адаптером, сливе из системы при использовании колодца как источник водоснабжения. На это есть автоматический сливной клапан, который позволяет решать проблему слива воды без вашего участия.Как работает автоматический зимний клапан для скважины Механизм работы данного устройства очень прост. При отключения насосного оборудования из сети, а так же открываем водоразборный кран к примеру, то давление в системе стремиться к нулевой отместке, тем самым когда давление понизиться менее 0,5 бар, сливной клапан открывается за счет специальной пружинки и круглого шарика, который отходит от прижимного седла и тем самым выпускает воду из магистрали. При включении насосного оборудования давление в системе увеличивается (более 1 бар.) и опять запирает данный кран.

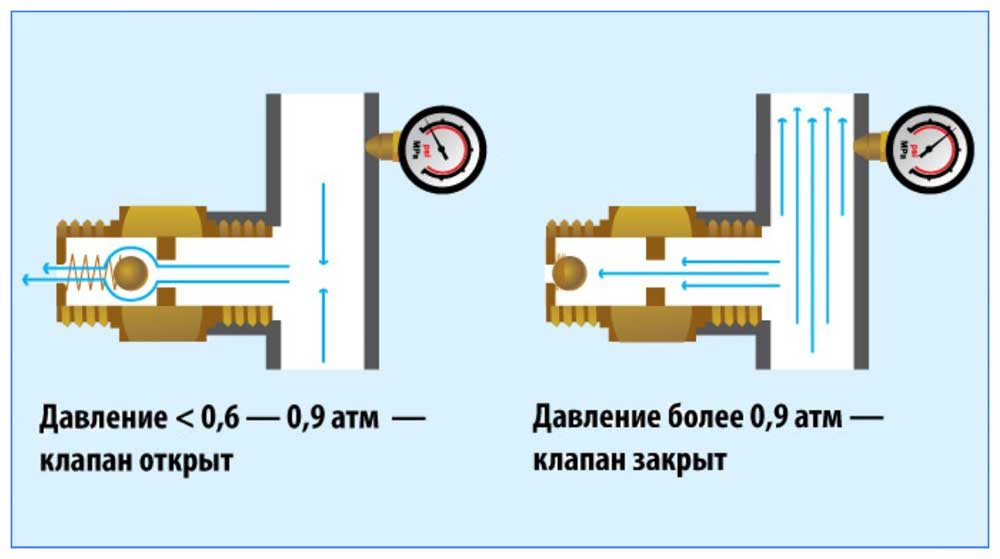

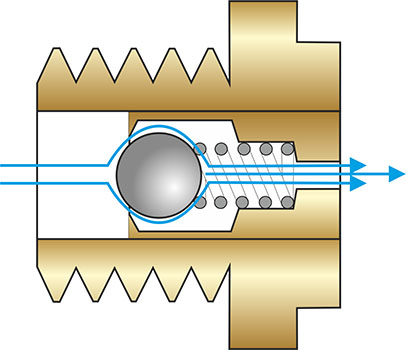

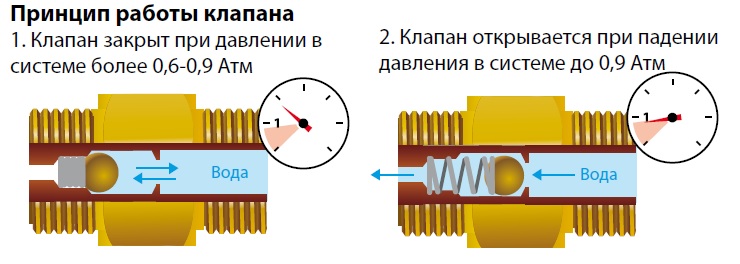

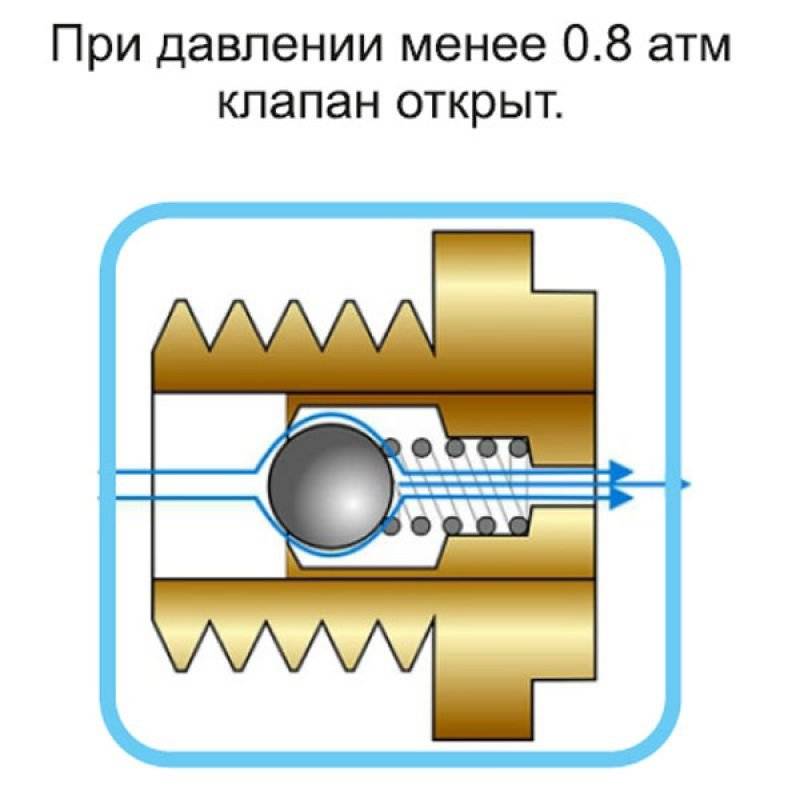

Сливной клапан K1/2 состоит из медного корпуса, внутри размещен нержавеющий шарик, установлена пружинка, отверстие с внутренней стороны выполнено как уплотнительное седло с плотной резиновой прокладкой к которому за счет давления в системе и прижимается шарик, и открывается за счет пружинки уплотнительной. Вот и вся конструкция, но без нее было невозможно слить воду при обустройстве в нижней точке и приходилось поднимать полностью всю конструкцию и разъединять адаптер.

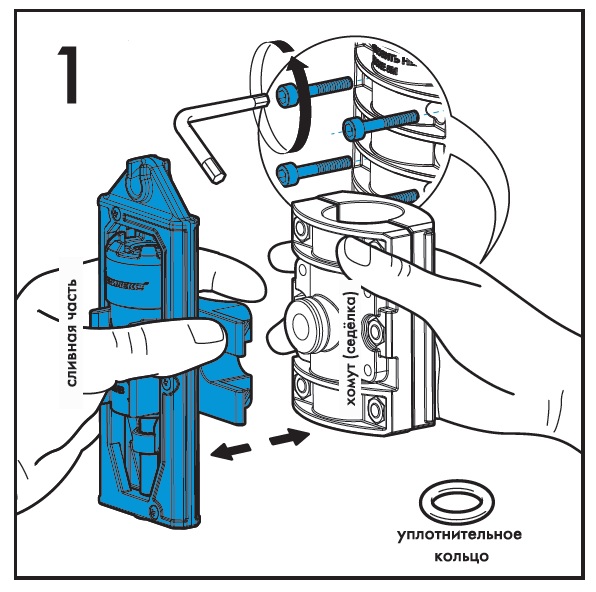

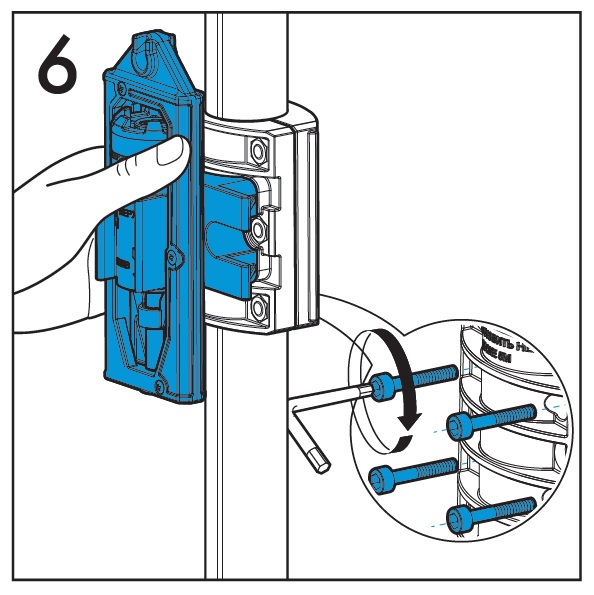

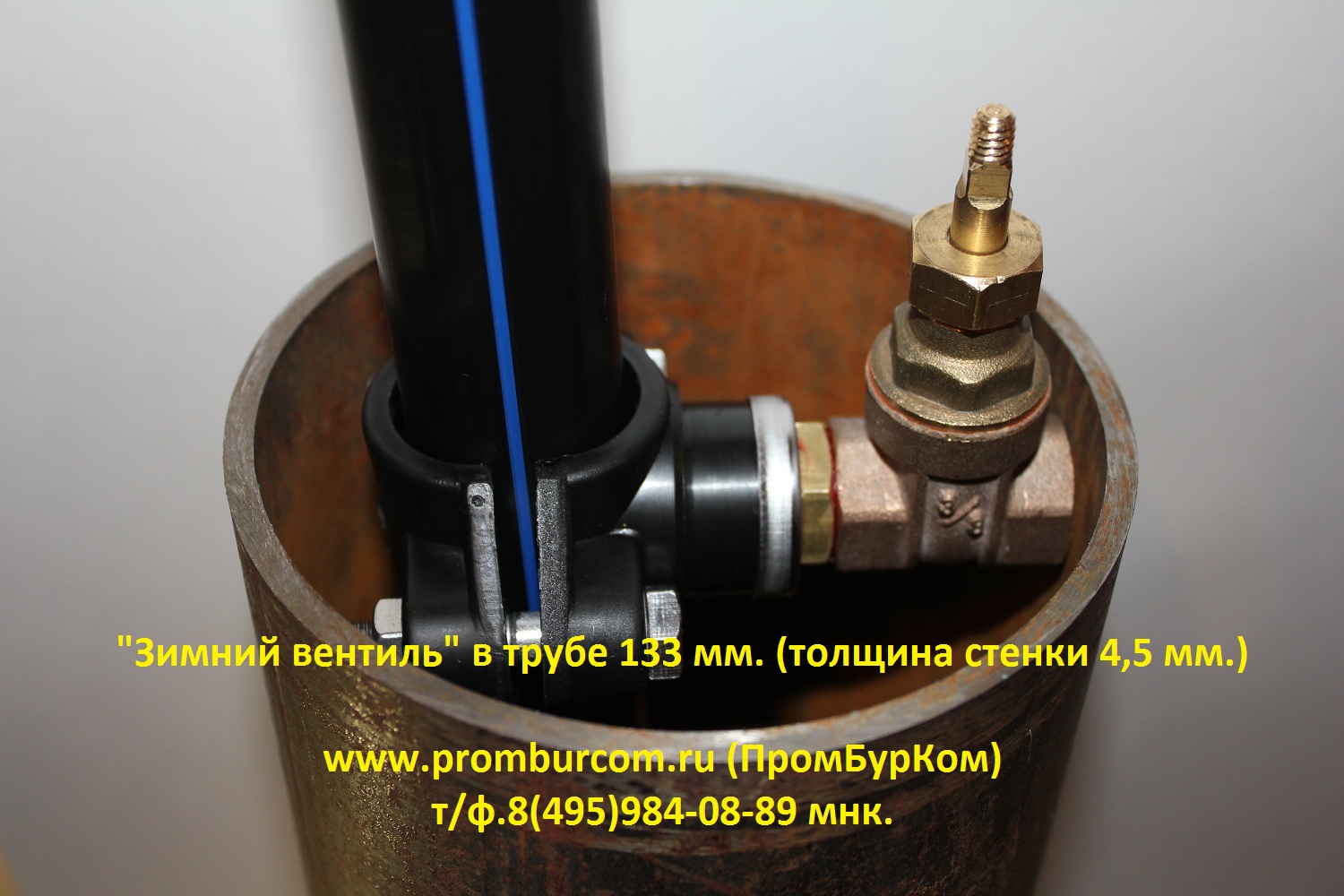

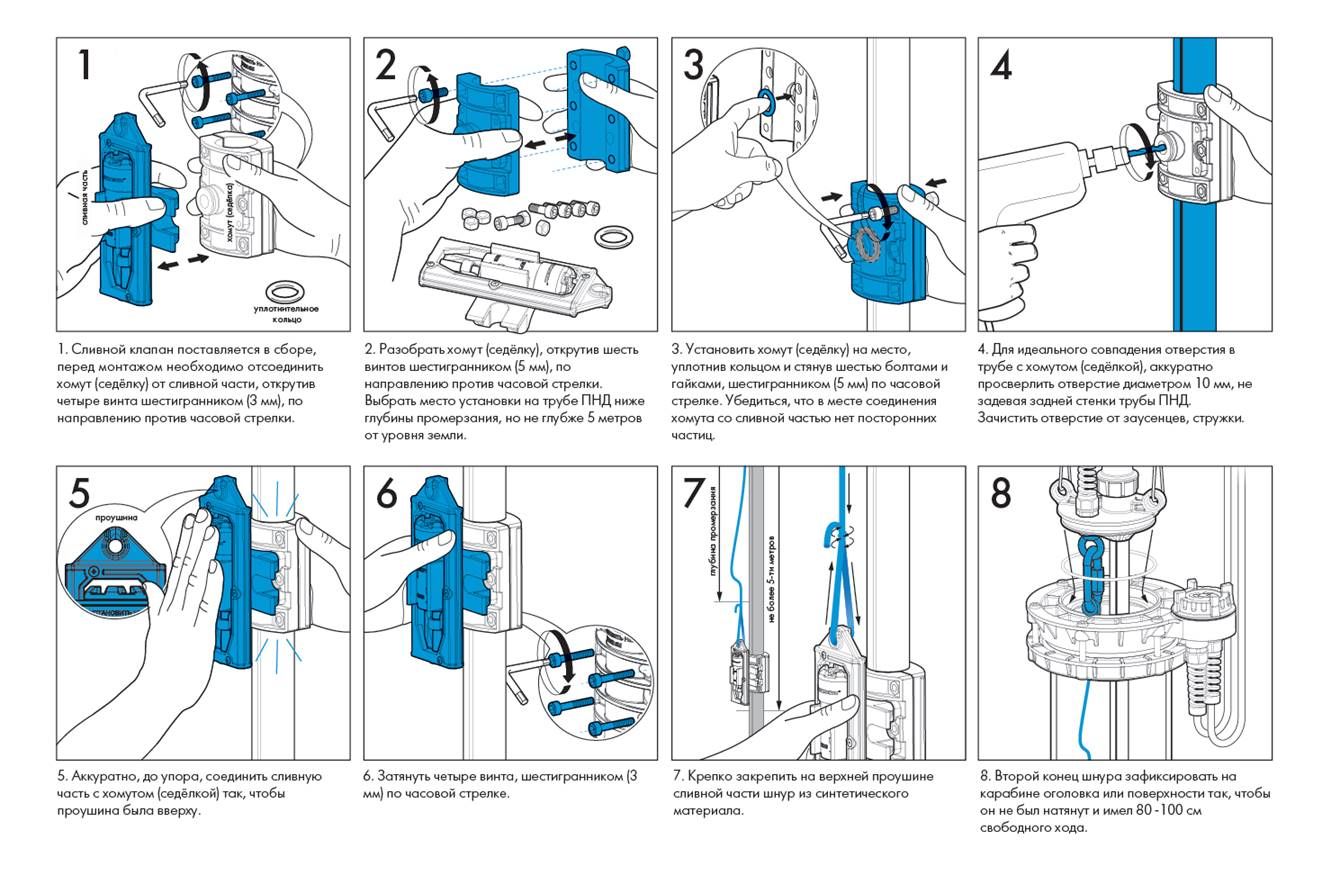

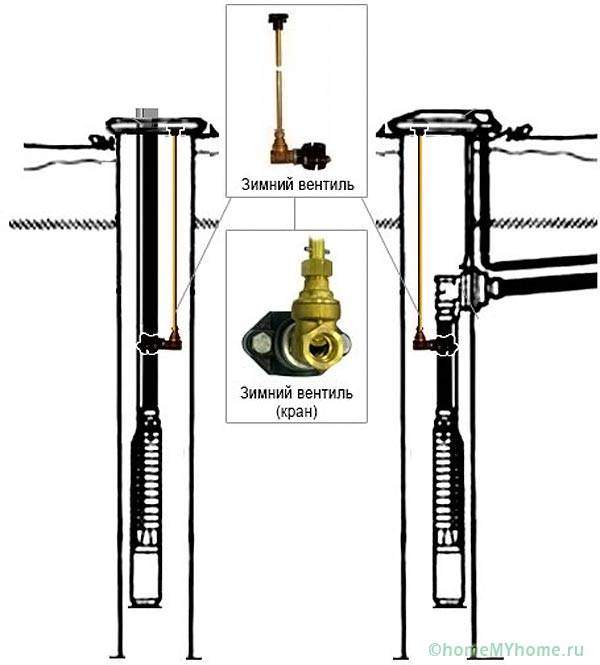

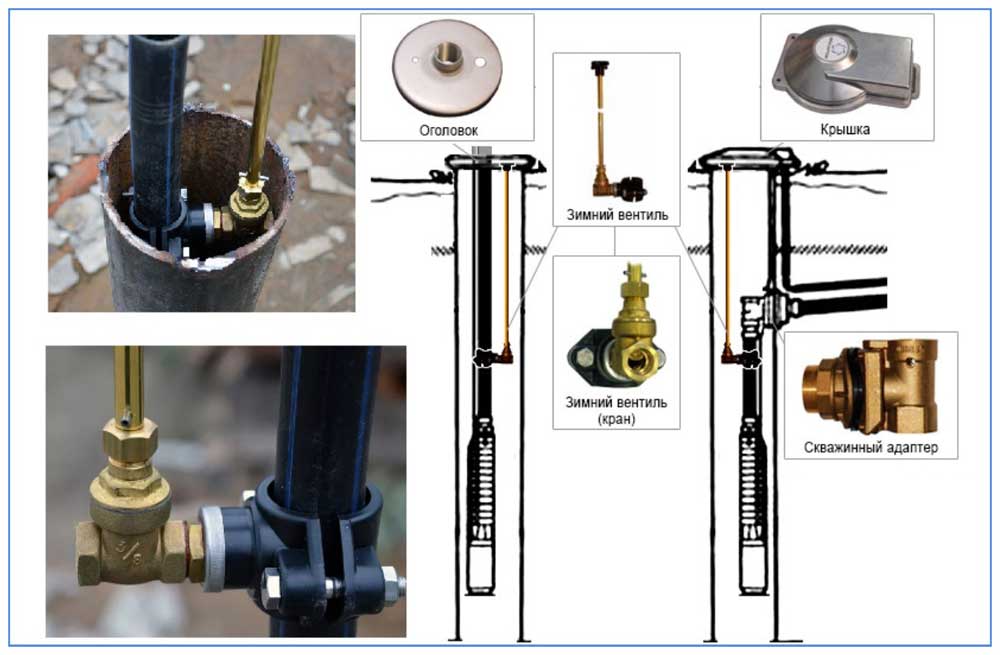

Как смонтировать зимний клапан

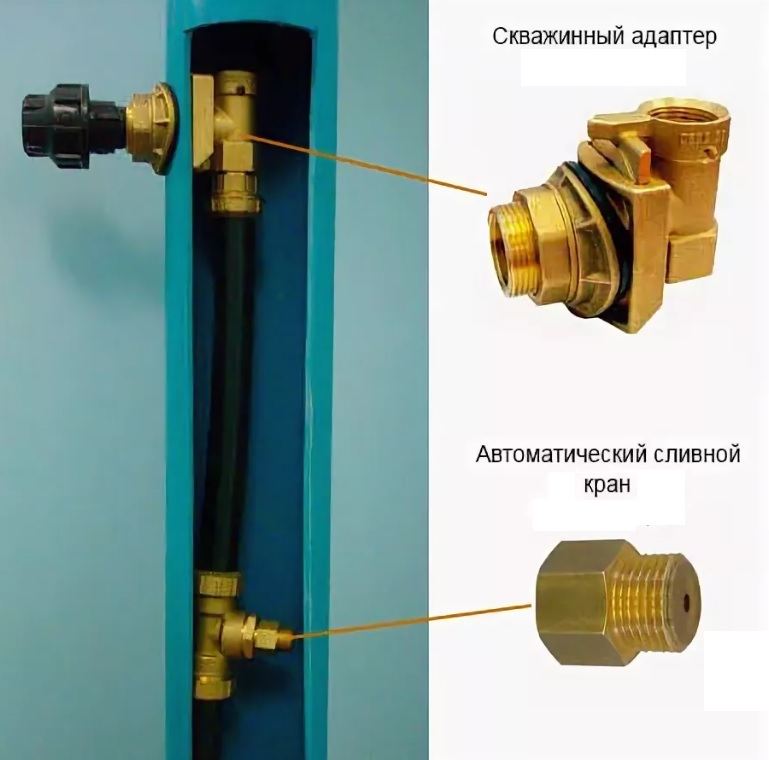

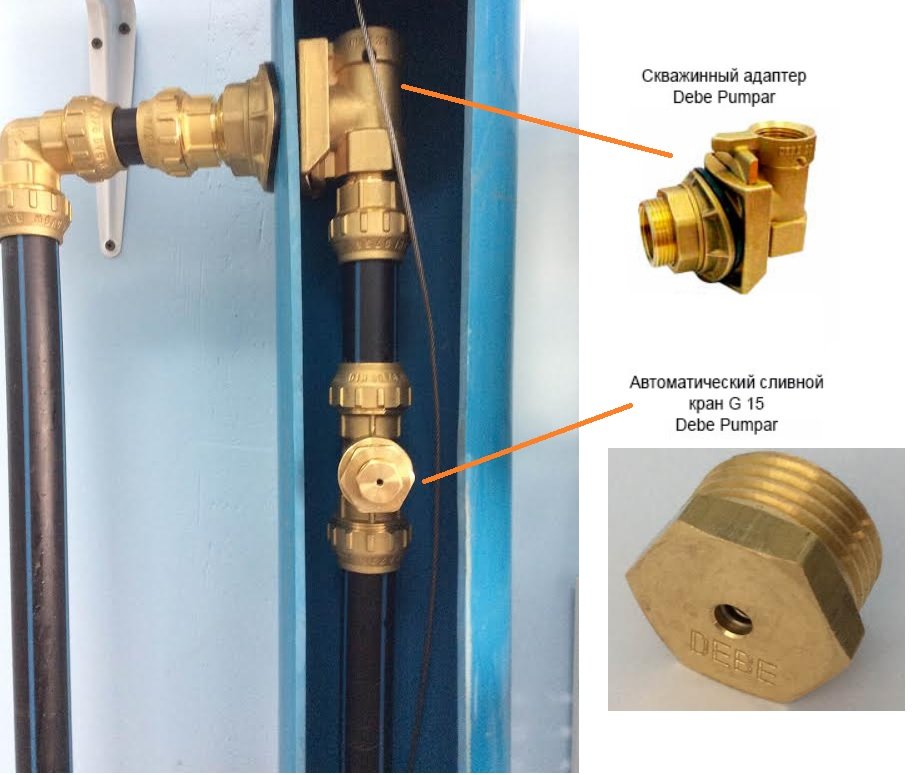

Данные клапаны всегда монтируются ниже скважинного адаптера если обустройство было выполнено именно так. Для корректной работы глубина установки не должна превышать 5 м, и монтируется прямо под адаптером с помощью специального латунного тройника или прижимной седелки.

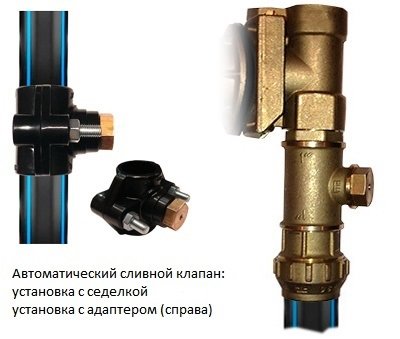

| Вариант установки клапана с седелкой | Вариант установки клапана с адаптером |
Хочется сразу же отметить и оговорить плюсы и минусы у данного клапана, конечно же плюсов в большинстве!
1. Может появиться небольшое подкапывание, при попадании мелких частиц при пользовании скважиной между уплотнительной прокладкой и шариком прижимным (песок к примеру). 2. Возможность засорения сливного отверстия и неправильная работа клапана.
Преимущества клапанов сливных ISK K1/2: 1. Очень легко монтируются, имеют удобную форму для упрощения монтажа в системе. 2. Небольшие размеры. Может устанавливаться в любых практически обсадных трубах. 3. Подходит для тех скважин, где может присутствовать песок. Клапан имеет увеличенное сливное отверстие, позволяющее без демонтажа клапана промыть засорения потоком воды в системе. 4. Клапан имеет не высокую цену. 5. Минимальное участие человека при сливе воды в нижней точке.
Доступный ремонт бачка унитаза своими руками

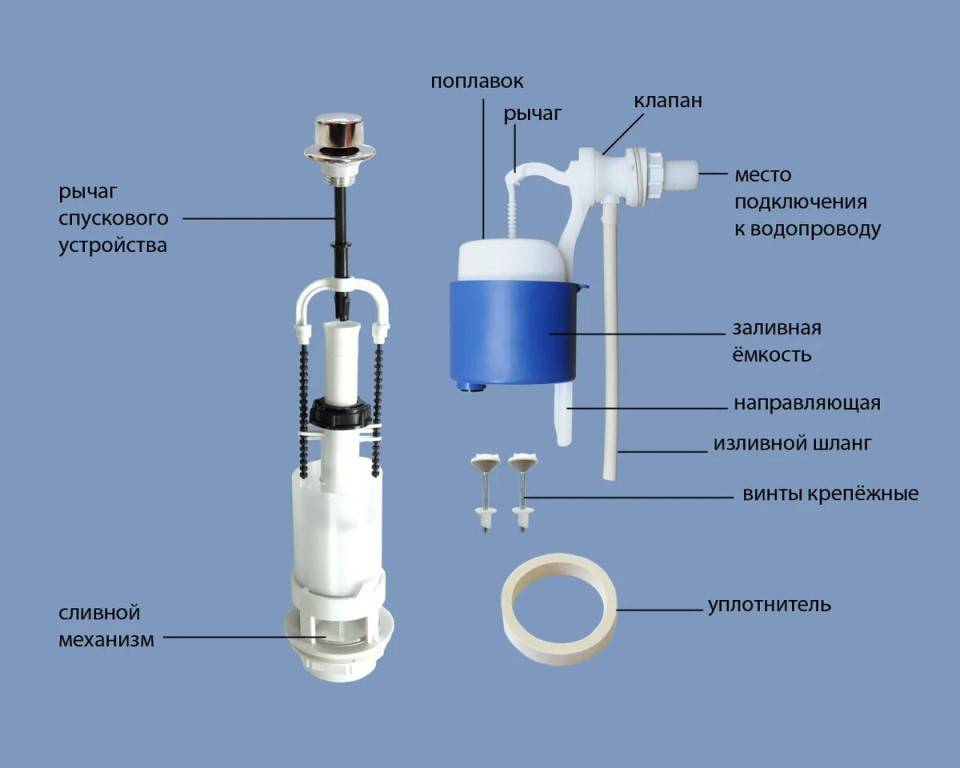

Прежде чем приступать к самому ремонту, не помешает приобрести в любом магазине ремкомплект для бачка. В большинстве случаев, все части такого устройства имеют стандартные размеры, потому легко поддаются замене. Главное тут правильно определить систему бачка, что отражено в его конструкторских особенностях, к примеру, с рычагом, одной или двумя кнопками, нижним впуском и так далее. Для работы вам потребуются инструменты, к примеру, пассатижи или плоскогубцы, отвертки и ключики, разводной и газовый ключ, шестигранники и прочее. Не помешает обзавестись фум-лентой и силиконом для смазки прокладок и труб.
С одной кнопкой
Начиная разбираться, как отремонтировать смывной бачок унитаза с кнопкой, многие не понимают, с чего начать. Все дело в том, что крышка бачка удерживается на кнопке, потому при незнании азов бывает трудно сориентироваться. Нужно напомнить, что прежде, чем производить хоть какие-либо действия, подачу воды на бачок нужно перекрыть, а всю имеющуюся внутри жидкость выпустить.
- Снимите крышку с бачка унитаза. Как именно это сделать можно прочесть в соответствующей статье на нашем сайте.
- Если в бачок набирается недостаточно воды, значит проверьте поплавок-буек и выставьте его правильным образом, чтобы он верно открывал и закрывал клапан в нужные моменты.
- Когда западает кнопка, скорее всего, это следствие засора лифта (шахты) той самой кнопки. Разберите механизм и прочистите канал, по которому она ходит.
- При обрыве механизма слива, вода не спускается как положено, при нажатии на кнопку. Для починки возьмите ремкомплект и отыщите в нем целый рычаг, после чего замените им сломанный или оборванный. Если же он просто согнулся, то выровнять его будет достаточно.
- Отрегулируйте поплавок и высоту перелива, если вода постоянно стекает в канализацию. Этого допускать нельзя, ввиду чрезмерного расхода природных ресурсов.
- Если, несмотря на регулировку, вода все равно просачивается в унитаз, возможно, причина в износе прокладки сливного клапана. Этот клапан в сборе входит в ремкомплект бачка, потому лучше заменить его полностью, чем играться с заменой прокладки.
Бывает, что при замене или ремонте, клапан встает не так, как нужно, а с перекосом. После дополнительного открытия и закрытия, он должен встать на место, если нет заводского брака. Ремонт сливного клапана бачка – дело не простое, потому лучше не возиться, а сменить его полностью.
С двумя кнопками
Сегодня экономия собственных средств, как и бережное отношение к природным ресурсам, становится все более популярным. Потому актуальность двухкнопочных бачков тоже постоянно растет, так как именно эта система позволяет сливать воду в два приема, а не за один раз.
- При западании одной или обеих кнопок, прижмите одну из них, а потом аккуратно, при помощи пальцев или отвертки, открутите фиксирующее кольцо. Снимите крышку, достаньте кнопки с их мест, прочистите лифт, в котором они двигаются, а потом последовательно установите все на месте.
- Если вода никак не сливается, но кнопки при этом легко ходят и возвращаются на свое место, скорее всего, дело в соединительной арматуре. Если она выгнулась, ей нужно придать первоначальный изгиб, а вот при поломке, придется ее просто заменить на новую или даже на подходящий кусок толстой медной проволоки.
- При постоянном протекании воды в унитаз или регулярном переливе, произведите регулирование уровня воды. Для этого просто правильно установите буек, это должно помочь.
Как видите, ничего сверхсложного ремонт бачка унитаза с двойной кнопкой тоже не представляет собой, потому при большом желании можно легко разобраться своими силами. Точно таким же образом можно устранить любые проблемы в бачках, где имеется нижний мембранный клапан забора воды. При постоянном низком давлении в системе, вода может просто не желать набираться в подобную конструкцию. Потому мембрану в этом случае лучше заменить стандартным штоком, подобные запасные части можно легко отыскать в магазине сантехники.
Монтаж клапанов с насосной станцией
При выборе обратного клапана необходимо учесть его номинальное давление, пропускную способность и проходной диаметр. Все эти данные содержаться в техническом паспорте. Монтаж можно выполнить самостоятельно, следуя инструкции по насосной станции. В ней производителем обязательно указываются рекомендованные места для установки всей необходимой арматуры.
Вариант установки ОК на центробежный насос:
Галерея изображений
Фото из
Подбираем деталь по размерам шланга/переходника (например, 1 дюйм), проверяем качество изготовления: нет ли царапин, сколов, внутренних повреждений
Направление, по которому должна течь вода, обычно обозначается стрелкой. Если ее нет, то можно применить способ продувания
Накручиваем обратный клапан на переходник. Для создания герметичности соединения используем ФУМ ленту или льняную прядь
Чтобы соединение получилось максимально прочным и герметичным, подтягиваем клапан с помощью газового ключа
Шаг 1 – выбор и проверка обратного клапана
Шаг 2 – определение верного направления установки
Шаг 3 – накручивание клапана на резьбу переходника
Шаг 4 – затягивание газовым ключом
Главное здесь – это выяснить наличие/отсутствие обратного клапана в блоке насосной станции. Если он уже является штатным элементом установки подачи воды, то дополнительно ставить эту арматуру не стоит. В этом случае запор будет только снижать пропускные возможности труб, а пользы от него никакой. Тратить деньги и время на установку ненужного элемента, который еще и будет создавать пусть и небольшие затруднения току воды, не стоит.
Стандартными местами установки обратных клапанов являются крайняя нижняя точка всасывающего трубопровода и вход в напорную магистраль сразу за насосной станцией
Если схема системы водоснабжения предполагает возможность опорожнения напорной магистрали либо работу насоса в режиме реверса, то верхний обратный клапан устанавливать после водонапорного агрегата нельзя. Он подобные действия попросту не допустит, блокирую поток воды к водонапорному агрегату.
Последовательность установки связки «клапан + задвижка» зависит от технологии пуска насоса. Есть модели, которые изначально рассчитаны на запуск на закрытую задвижку. В этих случаях обратный клапан необходимо монтировать после запорного крана.
Обратный запор в “нижней” позиции производители рекомендуют устанавливать во всех случаях вместе с сетчатым фильтром грубой очистки. Вода сначала должна подвергаться очищению от песка. Внутренние части системы будут быстрее изнашиваться от контакта с абразивными частицами.
Лучше вовсе сразу взять обратный запор со съемной или несъемной сеткой. Она защитит устройство от песка, с нею не придется устанавливать еще и дополнительный фильтр.
Выбирая точку монтажа для обратного клапана, необходимо учесть:
- направление потока воды;
- доступность арматуры для последующего ремонта и обслуживания;
- ограничения по строгой горизонтальности либо вертикальности установки некоторых типов обратных запоров;
- присутствие в воде песка, который может привести к засорению.
Менее всего подвержены загрязнению пружинные обратные клапаны с подъемным запорным элементом. Быстрее и проще всего устанавливать трубную арматуру с межфланцевым типом соединения. Но чаще для водопроводов в частных домах выбираются недорогие аналоги с фланцевым или муфтовым креплением.
При применении погружного насоса обратный клапан монтируется на конце трубы, опускаемой в водозабор, перед насосным устройством
При монтаже обратного клапана важно правильно его установить. Ось золотника должна располагаться строго в вертикальном положении
А при установке поворотного изделия ось поворота «захлопки» всегда должна оказываться выше осевой линии водного потока
А при установке поворотного изделия ось поворота «захлопки» всегда должна оказываться выше осевой линии водного потока.
Контролировать направление тока воды и правильность расположения обратного клапана позволяет стрелка на его корпусе. Ее сложно не заметить, еще сложнее ошибиться с установкой запорного устройства в нужном положении.
Где ставить обратный клапан

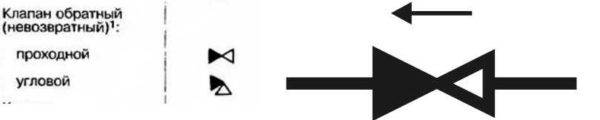

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно
А конкретное его место определяете по параметрам системы и по удобству обслуживания
Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

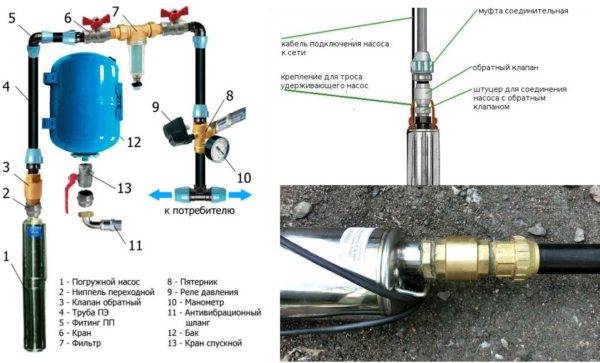

На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

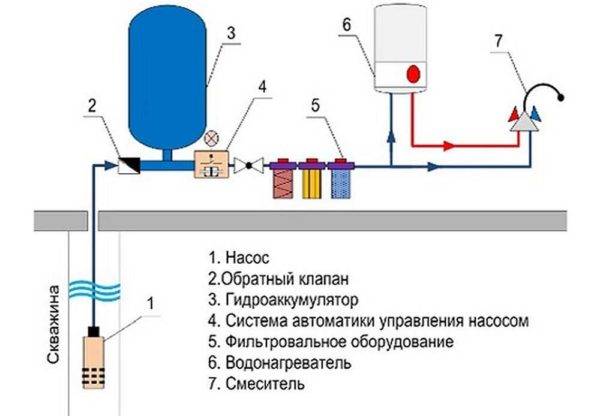

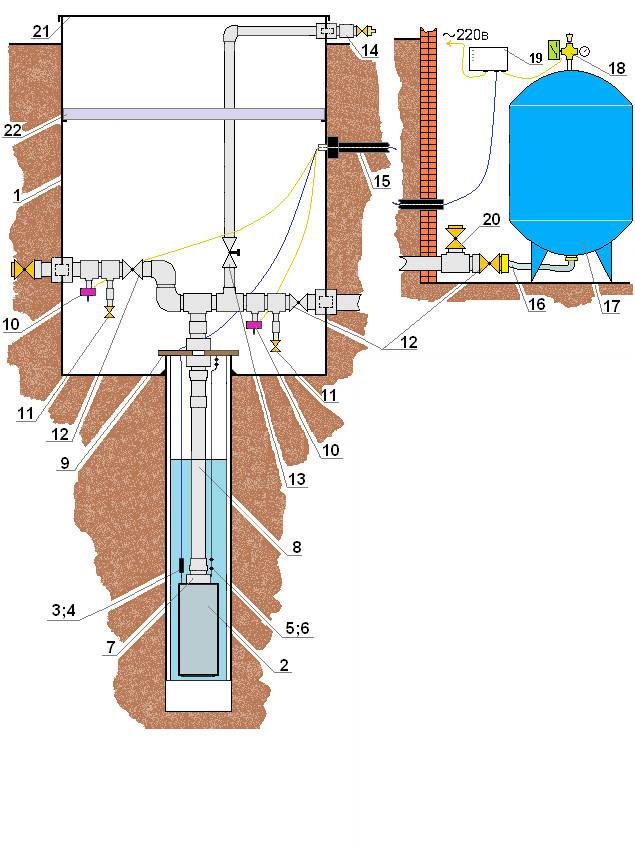

Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

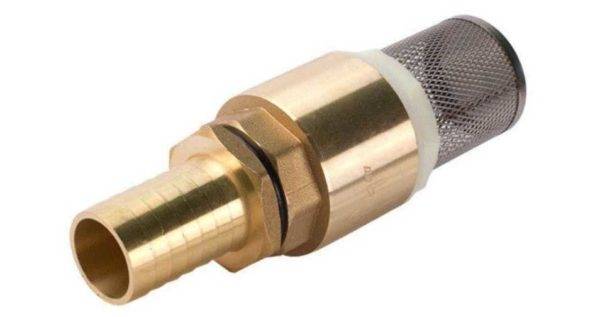

Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
