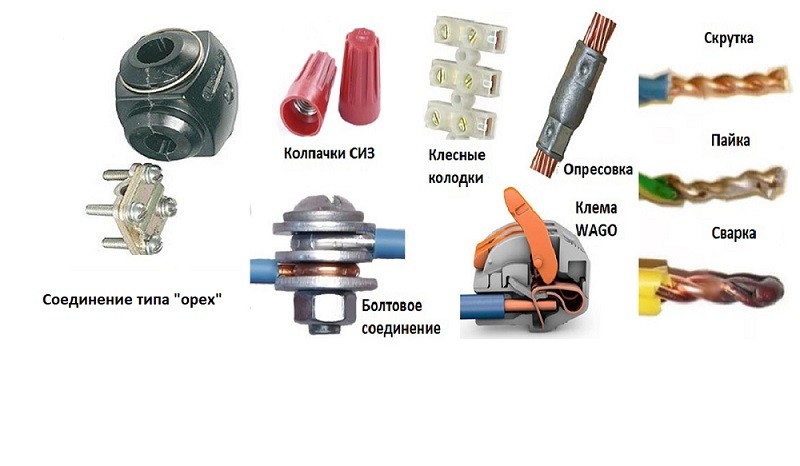

Дополнительные технологические операции
Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:
- пайка;
- сварка;
- винтовые зажимы;
- обжим в специальных пружинных устройствах;
- опрессовка.
Пайка и сварка при соединении
Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.
Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.
Применение винтовых зажимов
Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.
Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.
Использование пружинных устройств
Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.
https://youtube.com/watch?v=VSYBrqBt7Bs
С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

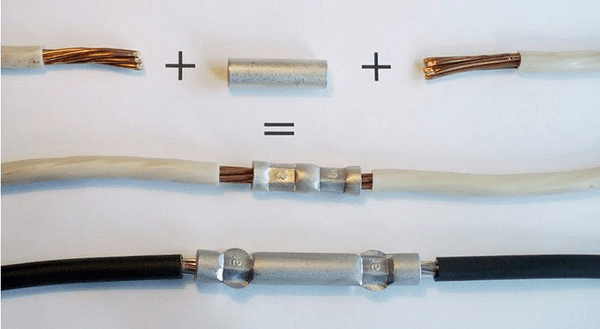

Опрессовка соединяемых шнуров
При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.
Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.
Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

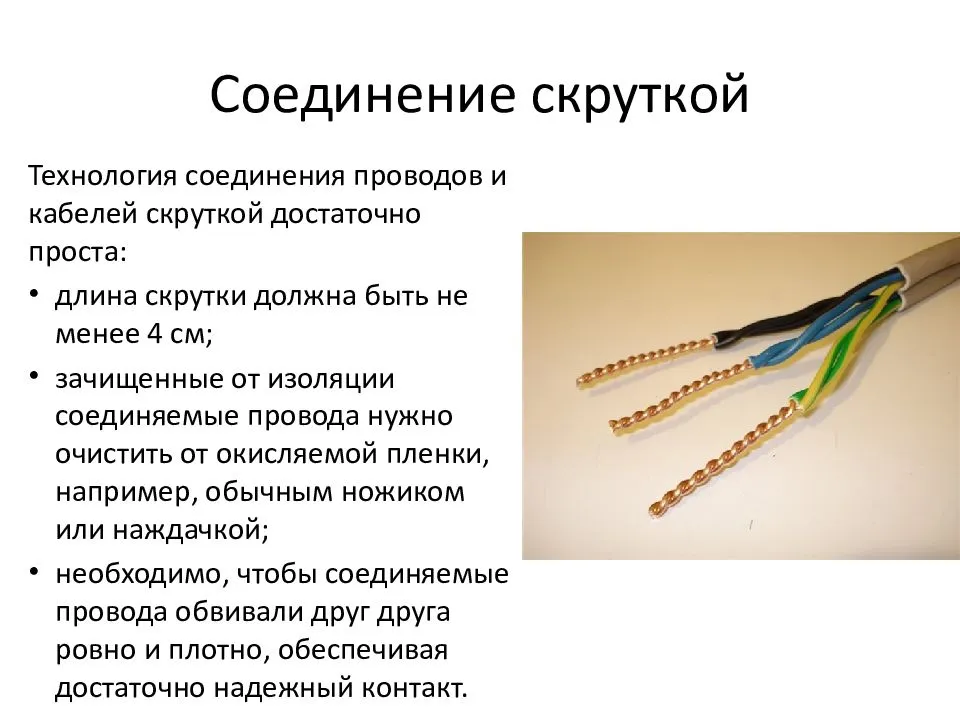

Что такое скрутка провода и чем она опасна
Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

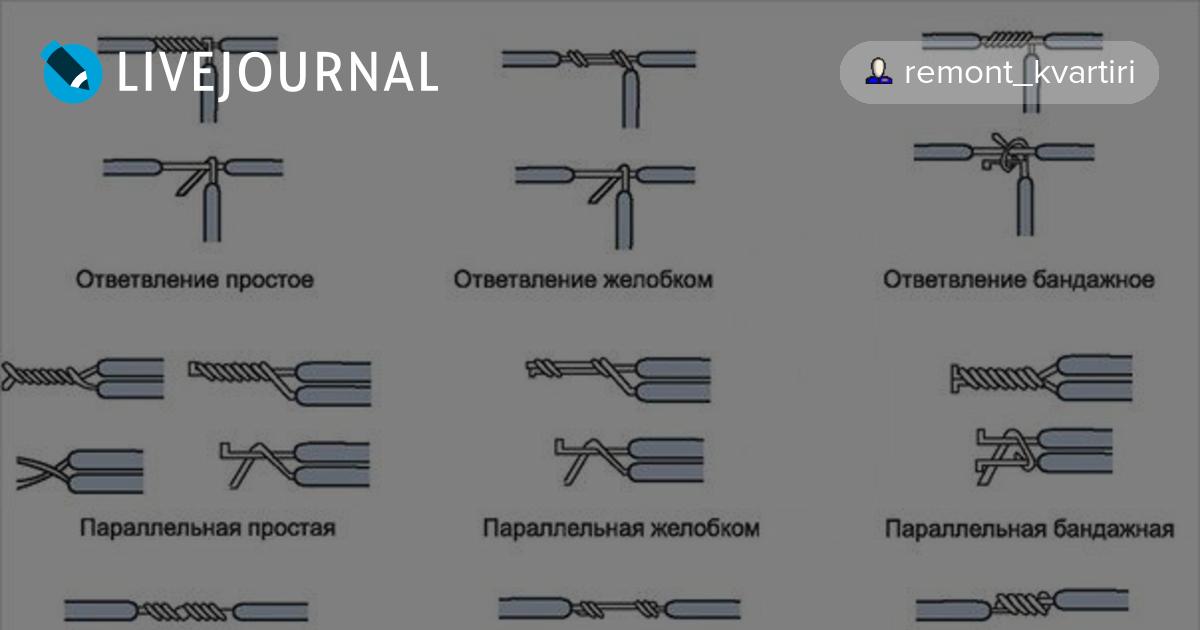

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.
Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

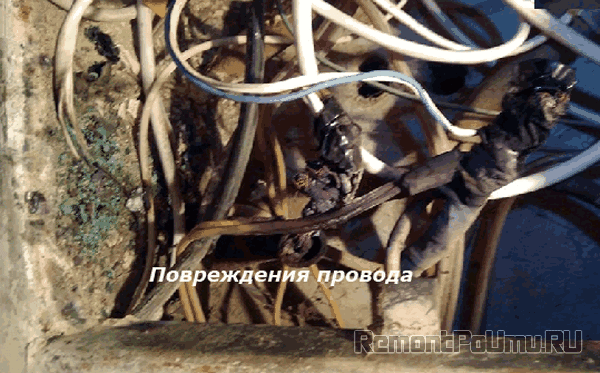

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.
Поэтому современными правилами, в частности ПУЭ (пункт 2.1.21.), простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.
Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.
Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.
При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.
Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.
Моя рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.
Как сваривать провода из скруток: что важно учитывать
Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.
Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.
Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.
Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.
Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.
При работе на высоте под потолком провода удобно расположить вниз.
На конце сварки образуется каплевидный сплав формой контактного шарика.
Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.
Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.
На что следует обращать внимание
Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.
Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.
После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.
Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.
Затем провода укладывают в распаечную коробку, закрывают крышкой.
Механизм создания подключения
Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.
Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
- рассчитать нагрузку на электросеть;
- сечение проводов;
- разделить потребителей на группы.
В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
- освещение;
- силовая часть, то есть розетки.
Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.
Соединение проводов в распределительной коробке согласно ПУЭ
ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.
Выбор сечения и марки провода
Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.
Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.
Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее
Расчет по мощности
Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.
Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
- освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
- розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
- кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
- жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.
Правильный выбор соединения эл
проводов в распределительной коробке зависит от его сечения
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр
Электрическая распределительная коробка и соединение проводов
После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.
Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.
Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.
Итак, соединяем медь с алюминием:
-С помощью клемных зажимов;
-Болтовое соединение через шайбы
-Слой из нейтрального материала
Клемные зажимы- это ответвительные сжимы (так называемые “орехи”), wago, клемники в изоляции и т.п.
Ну болтовое соединение итак понятно- делается петля на проводе, вставляется болт, а между медью и алюминием- стальные шайбы.
Такое соединение гораздо надежнее всех клемников и зажимов, единственный минус- большие габариты, в распредкоробке много метса занимают.
Я так сам делал например на вводе в дом- когда надо было соединить медный кабель с алюминиевым вводом от ВЛ. Да еще кабель был четырехжильным, а сеть- 220.
Тогда сделал на фазу и ноль по две жилы кабеля, соединил через болтовое соединение с обрезком алюминиевого провода, и уже этот обрезок был подключен энергетиками на ввод.
Уже второй год прошел- замечаний нет))) Это при наличии электроплиты в доме и всего прочего- электротитан, чайник, утюг, микроволновка и т.д.
Сейчас про слой из нейтрального материала. Я имею ввиду- свинцово-оловянный припой.
Как это делается покажу на фото:
Это хороший выход из положения когда нет под рукой зажимов или не хочется их использовать, а болтовое соединение не помещается в коробку.
Тогда надо покрыть медный провод припоем и сделать скрутку с алюминием- соединение будет надежным! Хотя и по ПУЭ- неправильным…
Там требуется или пайка-сварка или клемники-болты, чистая скрутка по ПУЭ- вне закона…
Хотя я лично однажды вскрыл распредкоробку освещения в старом доме- там с выключателя медный провод шел, а на лампочку- алюминиевый. Скрутка была чисто медь с алюминием без вских клемников, припоя и т.д.
Так состояние- как будто только что скрутили !
Все чистенько, никакого окисла и подгара. Я думаю это потому, что в квартире было всегда сухо и к тому же распредкоробка была наглухо запечатана в стене- то есть воздух в нее не проникал.
А поэтому и алюминий не окислялся и к тому же нагрузка на скрутку была минимальная- всего одна лампочка подцеплена.
Поэтому если через соединение медь-алюминий будет проходить большой ток, то лучше сделать болтовое соединение как самое простое, посложнее- пайка.
А вот ваговский зажим в таком случае я бы не рекомендовал использовать, лучше другие клемники где провода хотя бы винтом зажимаются.
Итак, сейчас вы знаете как соединять медный провод с алюминиевым и если вам придется это делать- уверен, вы сделаете правильный выбор!
В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки. При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается. Это приводит к нагреву места соединения и разрушению контакта.
Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.
Отличия технологии при использовании флюса
Благодаря достижениям современной науки и техники, получены составы , которые активно растворяют оксидную пленку и защищают материал от дальнейшего окисления.
Примерами таких препаратов могут служить составы с маркировкой Ф-59А и Ф-61А. Буква А означает, что эти составы предназначены для пайки алюминия.
При использовании этих флюсов пайка алюминиевых проводов значительно облегчается. Достаточно просто обработать флюсом уже готовую скрутку, даже не нагревая ее, а потом, прогрев паяльником или горелкой, наложить припой.
Он растечется по всей поверхности проводов и хорошо прилипнет, обеспечивая прочное и электропроводное паяное соединение.
В чем причина несовместимости?
- Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
- Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
- Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.
Короткие выводы
Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:
- Не допускать прямого контакта медного и алюминиевого проводника.
- Исключить доступ воздуха в соединительный узел.
Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.

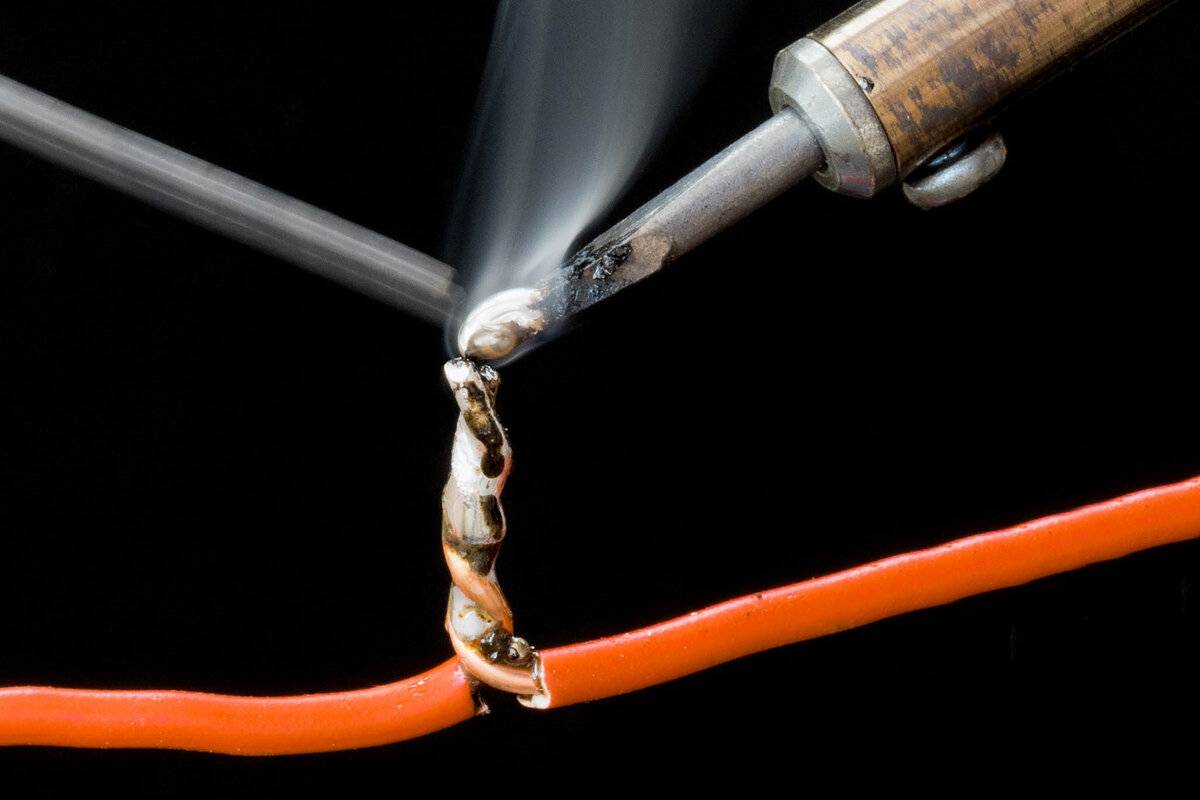

Как соединить пайкой электрические провода
Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.
На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.
После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником
При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку. Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм²

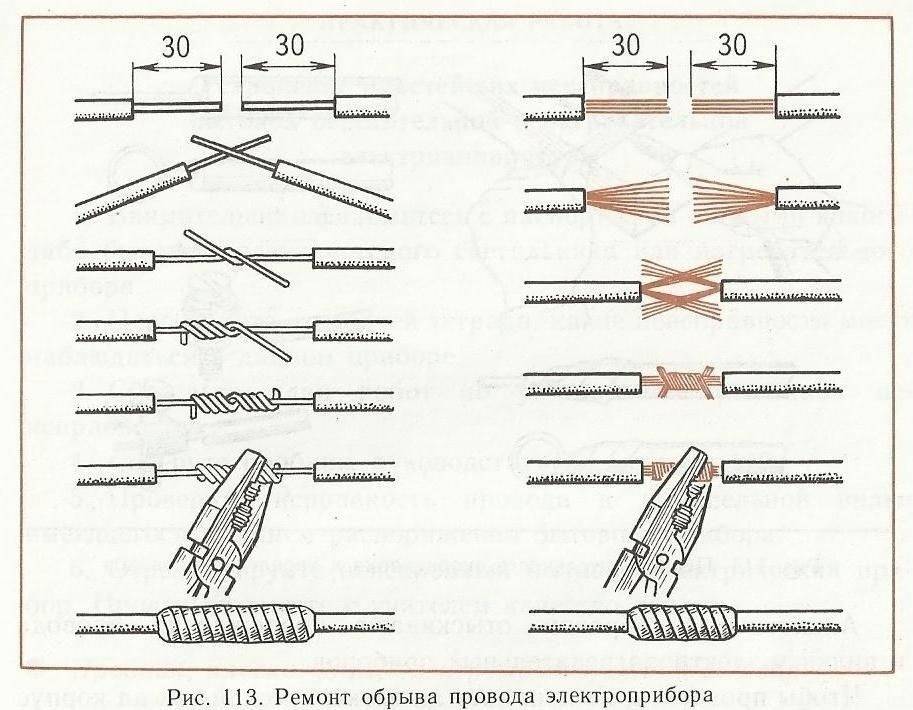

Соединение перебитых в стене проводов
Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.
Соединение перебитых в стене медных проводов
Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.
Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.
Соединение перебитых в стене алюминиевых проводов
Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.
Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»
Эффективные способы
Разработаны эффективные способы, позволяющие без особенных неблагоприятных последствий соединить медные и алюминиевые проводники. Рассмотрим правильные методы соединения детальнее.
На болтах
Проводники можно соединить с помощью болтов. Для этого очищенная жила изгибается кольцом по диаметру болта. Между головкой болта, гайкой и кольцами жил прокладываются стальные шайбы. Предпочтительнее использовать шайбы, изготовленные из нержавеющей стали. Между гайкой и крайней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта с течением времени.
Болтовое соединение
После сборки такой конструкции, гайка плотно затягивается. Контакт защищается изолентой.
Данный способ обеспечивает достаточную надёжность и нивелирует негативные последствия контакта различных материалов. В случае необходимости полученный узел можно разобрать, выполнив ревизию контакта, замену проводников или крепёж дополнительных жил. Минус – в больших габаритах такого соединения.
С помощью зажима типа «Орех»
Выполняется с помощью специального приспособления, состоящего из двух стальных пластин, стягиваемых болтами. Верхняя пластина деформирована под размещение проводов. Узел размещается в поликарбонатном корпусе, обеспечивающем его изоляцию.
Прозвище «Орех» объясняется внешним сходством по причине двух половин данного приспособления.
Порядок установки такого узла:
- Разбирается корпус, с демонтажем стопорных колец;
- Очищаются жилы на участок, равный длине планок;
- После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
- Сжим плотно затягивается болтами;
- Закрывается корпус и фиксируется стопорными кольцами.
Также соединение отличается достаточной надёжностью. Недостатки заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной герметичности корпуса. В результате внутрь может проникать влага и пыль, забивая соединение.
Чтобы обеспечить герметичность сжима, корпус дополнительно покрывают слоем изоленты. Но данный способ не рекомендуется использовать для выполнения контакта, работающего на открытом воздухе.
На клеммной колодке
Клеммная колодка выполняется из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Внутри каждой ячейки размещены латунные гильзы и винтовые зажимы.
Очищенные концы проводов вставляются в ячейку с разных сторон и зажимаются винтами. Вставлять жилы необходимо таким образом, чтобы исключить возможность их соприкосновения в гильзе.
Если используется провод, состоящий из нескольких проволочек, необходимо устанавливать специальные наконечники, объединяющие жгут воедино.
Указанный способ отличается следующими преимуществами:
- простотой и быстротой сборки;
- разъёмным характером, благодаря чему не представляет труда разобрать контакт.
Недостатки связаны с низкой надёжностью и необходимостью регулярной ревизии. Алюминиевый провод под прижимом со временем начинает перетекать, поэтому плотность контакта ослабевает, и винт требуется поджать. В противном случае возрастает вероятность ослабления контакта с его перегревом, вплоть до воспламенения.
Самозажимными клеммами
Этот способ ещё проще. Продаются специальные приспособления, не требующие зажатия винтами, и обеспечивающие необходимую плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.
Указанный способ отличается аналогичными достоинствами, кроме возможности многоразового применения.
Однако выпускаются специальные рычажковые клеммы, позволяющие использовать данное приспособление несколько раз. Жила в них фиксируется рычажком, воздействуя на который соединение можно разобрать.
Из наиболее известных производителей данных приспособлений – компания «WAGO». Клеммы указанной фирмы дополнительно покрываются внутри специальным составом, нивелирующим гальваническую несовместимость меди с алюминием.
Сварка — высокая надежность в любых условиях
При соединении проводов пайкой жилы скручиваются и их концы припаяны.
В результате образуется металлический шар, обеспечивающий стабильное и очень надежное соединение в любых условиях. Кроме того, он надежен не только с точки зрения электрических характеристик, но и механически: металл соединяемых проводов после плавления образует монолит, и изолировать отдельный провод невозможно.
Пайка: Важно нагревать металл, но не расплавлять изоляцию
Недостатком такого типа кабельного подключения является то, что соединение на 100% цельное. Если нужно что-то поменять, придется отрезать отливку и делать все заново. Поэтому для таких подключений остается определенный запас кабелей, на случай возможной доработки.
К другим недостаткам можно отнести сварочный аппарат, соответствующие электроды, расход и работоспособность. К тому же сварка занимает много времени, необходимо защищать окружающие предметы, а также неудобно работать со сварщиком на высоте.
Поэтому электрики практикуют такой вид подключения в исключительных случаях. Если вы делаете это «за себя» и умеете хорошо обращаться со сварщиком, вы можете потренироваться на отходах. Основная хитрость — не расплавить утеплитель, а сварить металл.
После остывания место сварки изолируют. Можно использовать изоленту, можно использовать термоусадочную трубку.
Винтовые клеммники
Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.
Главным преимуществом винтовых клеммных колодок является дешевизна. Например, клеммная колодка DKC 43112FV стоит менее ста рублей.
Неразъемное соединение
Если в дальнейшем не планируется разбирать соединение проводов, то можно использовать так называемые неразъемные способы. Данные методы являются одними из наиболее надежных. Желательно их использовать, прежде всего, в труднодоступных местах.
Одним из наиболее легких методов неразъемных соединений является опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, провода скручивают между собой, вставляют в эту трубку и зажимают пресс-клещами. Лучше всего здесь, чтобы проводники входили максимально плотно.
Лишь в этом случае соединение получится наиболее прочным. Стоит отметить: если провода входят в трубку довольно плотно, то скручивать их между собой даже не придется. На последнем этапе соединение изолируют.
Сегодня в продаже можно найти специальные наконечники для изготовления данного соединения, у которых уже имеется изолирующий колпачок. Он сжимается вместе с наконечником и обхватывает провода, закрывая к ним какой бы то ни было доступ.
Для получения качественного неразъемного соединения, нужно иметь специальные клещи, которые будут не перекусывать, а лишь сдавливать. Если их нет в наличии, то вполне подойдут и стандартные пассатижи.
Альтернативные варианты
плоско-пружинный зажим
Провода можно соединить между собой с помощью заклепки. В принципе, подобная технология похожа на винтовую технологию, только здесь вместо винта берется заклепка. В конечном итоге получается неразборное соединение.
Выполняется такое соединение довольно просто: на заклепку через пружинную шайбу надеваются оба проводника, затем ее вставляют в заклепочник и сводят ручки до тех пор, пока не раздастся щелчок.
Также, существует специальный плоско-пружинный зажим. Такие изделия бывают одноразовыми и многоразовыми, когда провод может как вставляться, так и выниматься. Однако, следует помнить, что подобные зажимы выполняются из пластика, поэтому использовать их для силы тока свыше 10 А нежелательно.
Работать с ними весьма просто: провода зачищают и вставляют в зажим до щелчка. Без использования специального рычажка вытащить их оттуда невозможно. Также желательно изолировать данный участок провода.
Клеммники – самые эргономичные электроустановочные изделия
Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.
Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.
В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.
Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.
Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.
Как возникают гальванические процессы в контактах проводов и чем они опасны: краткие выводы электрохимии
Ученые указывают на химическую активность разных металлов в электролитах: одни из них очень мощно отдают свободные электроны (обладают улучшенной окислительной способностью) и создают движение ионов или электрический ток, а другие – менее активны, но усиленно восстанавливаются, принимая свободные электроны.
По этому принципу работают батарейки, аккумуляторы, другие устройства и приборы гальваники.
Все эти процессы наглядно представлены в графическом виде электрохимического ряда напряжений металлов.
Домашнему мастеру вполне достаточно этих сведений. Крупным специалистам, экспертам и перфекционистам рекомендую обратиться к межгосударственному стандарту ГОСТ 9.005-72, который рассматривает металлы, сплавы, металлические и неметаллические органические покрытия в единой системе защит от коррозии и старения, указывает правила их эксплуатации.
С его помощью можно узнать величину стандартного электродного потенциала для каждого металла. Например, у меди (Cu) он составляет +0,337 вольта, а алюминия (Al) – —1,660
Обратите внимание на противоположные знаки: плюс и минус
Такого разрушения можно избежать. Для этого на практике используют два технических приема:
- создают плотное прилегание между медью и алюминием, которое работает в полностью герметичной среде без доступа воздуха. Этим исключается проникновение на контактное место влаги, растворенной в воздушных массах. Когда электролита нет, то ионы отсутствуют, а гальваническая реакция невозможна;
- медь и алюминий подключают через металл с промежуточной активностью из ряда напряжений. Чаще всего это железо, но не никелированное. Ибо никель находится близко к меди и сам будет активно создавать гальваническую пару.
Естественно, что для повышения надежности работы электрического контакта оба способа применяют комплексно, то есть вначале выполняют присоединение через промежуточный металл, а потом все надежно герметизируют, защищая электрооборудование от воздействия влажности атмосферного воздуха.
Однако среди электриков есть категория людей, которые мне могут возразить, объясняя, что они делают скрутку этих проводов и она работает годами.
Частично они правы. Такая скрутка может долго служить, если она работает в очень сухом помещении и по ней практически не течет ток нагрузки.
Например, скрутка жил кабеля используется для освещения туалета светодиодной лампочкой на 7 ватт, которая включается несколько раз в сутки на короткое время.
Важно учитывать, что при нагреве все проводники имеют разный коэффициент расширения. К тому же алюминий наиболее пластичен
Он легко меняет свою форму, а при охлаждении сохраняет ее, чем непосредственно снижает ужим и напрямую увеличивает переходное сопротивление.
Поэтому если с помощью скрутки подключены силовые выключатели, лампы накаливания в люстре или розетка, через которую будет питаться электрочайник, пылесос, обогреватель с нагрузкой хотя бы 2 киловатта, то происходит окисление: результат предсказуем.
Чем больше нагрузка, тем быстрее в месте скрутки проводов появляется слой, образующий пленку коррозии. Развиваются разрушительные процессы. Со временем они повредят электрическое сопротивление цепи.
Даже расчетный ток нагрузки со временем вызовет повышенный нагрев места скрутки, который вначале перегреет изоляцию кабеля, а затем станет причиной ее возгорания. Огонь может перекинуться на здание.
