Как соединить одножильный и многожильный медный провод

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

• бандаж;
• желобок;
• простой метод ответвления.

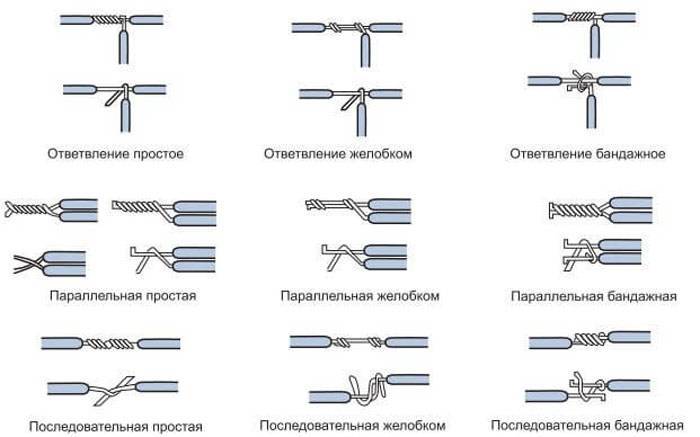

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

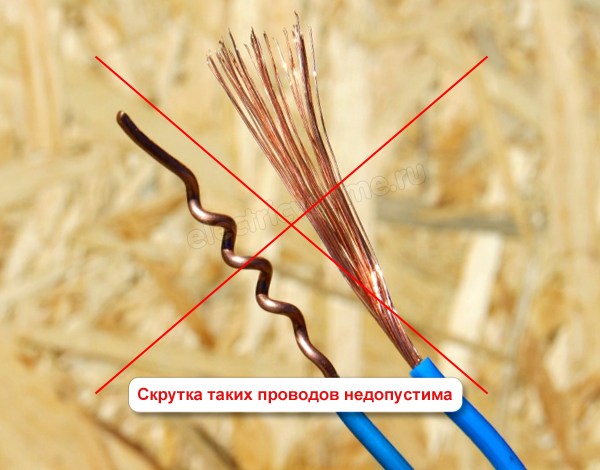

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Последовательное соединение двух многожильных гибких проводов — 3 варианта

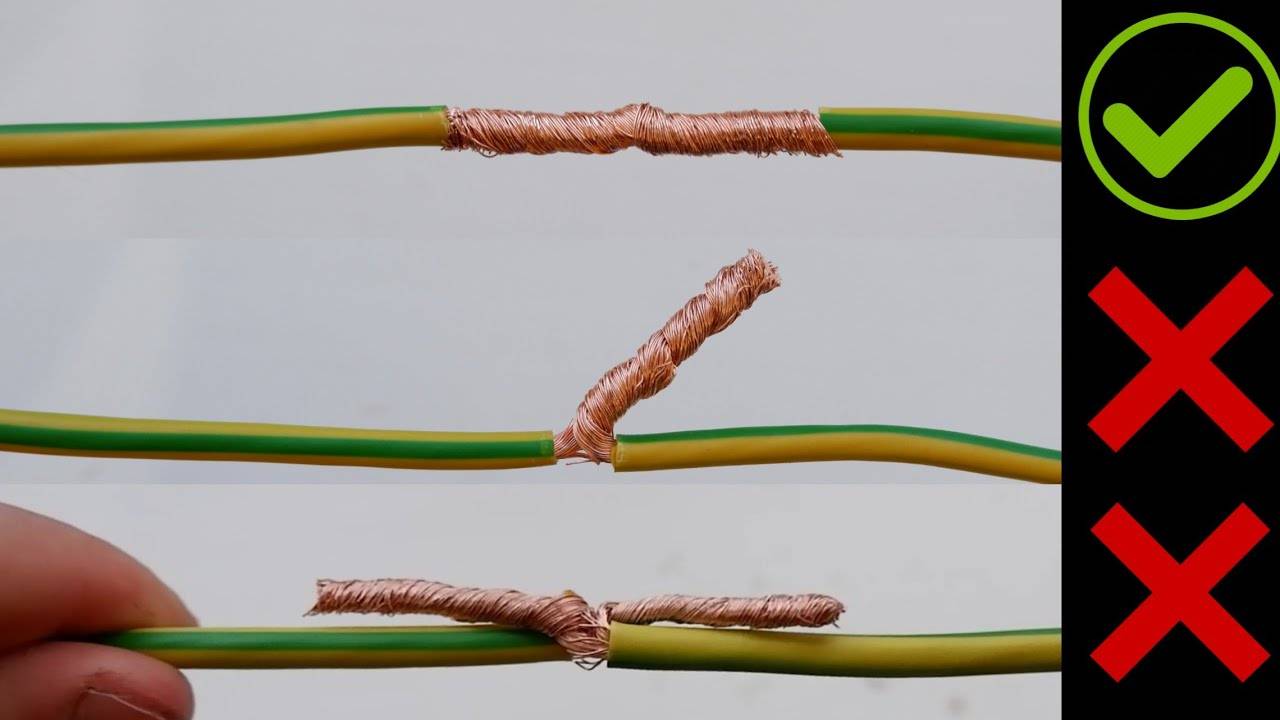

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки ), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Основные требования к клеммникам для соединения проводов

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

• Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
• Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
• Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
• Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
• Информация об основных характеристиках устройства наносится на корпус изделия.

Виды соединения

Стыковку пайкой, прессованием уже рассмотрели. Другие способы:

• Болтовое, под шайбу:
  • Луженый многожильный и монолитный концы изгибаются петлей, внутренний диаметр которой равен диаметру болта;
  • На болт, поочередно чередуя, надевается: стальная шайба – петля — опять шайба — петля вторая — последняя шайба;
  • Удерживается этот пирог гайкой через шайбу — гровер, не дающей ослабиться скрутке.
• Клеммное, винтовое. Подготовленные концы вставляются в гильзу клеммной колодки, зажимаются двумя винтами. Если позволяет размер клеммной трубки, жилы предварительно скрутить. Подобное используется в клеммной распределительной коробке, где гайка запрессована в корпусе коробки, есть винт с шайбой.
• Самозажимное пружинное. Модный быстрый способ. Подготовленный конец вставляется в гнездо, где он зажимается специальной пружиной намертво. Гнезда соединяются между собой пластиной, которая обеспечивает контакт. Для создания быстроразъемного стыка используются клеммы WAGO c фиксирующим рычагом, откинув который можно извлечь провод;
• Сварное, сварочным аппаратом или инвертором. Лужение или прессовка конца не даст проволочкам многожильного проводника распушиться, обеспечит участие их всех в создании контакта.

В заключение необходимо сказать, что соединение проводов простой скруткой не разрешено ПУЭ. Использовать ее рекомендуют как можно реже, для временного включения не очень ответственных мест сети.

Способы соединения многожильных проводов

Перейдём теперь непосредственно к соединению двух и более многожильных проводов. Нужно заметить, что при сечении больше 16 мм 2 и при соответствующих больших нагрузках, соединение двух и более кабелей скруткой не выполняется, так как считается ненадёжным и неправильным. Выполняется только через клеммник и с применением наконечников.

Однако, при организации систем освещения и подключения бытовых приборов используется провод с диаметром 1,5; 2,5; 4 мм 2 поэтому рассмотрим способы их монтажа. В действительно же скрутка проводов из меди и алюминия запрещена!

• Скрутка двух медных многожильных проводов. Данное соединение очень простое и распространённое в виде параллельной скрутки даёт в результате надёжный для такого сечения и протекающего по нему тока, контакт, но плохо переносит разрыв на усилие и вибрацию.
• Скрутка трёх и более проводов. Аналогично предыдущему но требует больше усилий и тугости скрутки пучка.
• Последовательное соединение двух многожильных проводов — метод «навивки». Данная методика понадобится в случае подключения к основной линии.
• Бандаж. Выполняется за счёт скрутки отдельным проводом, может быть как дополнительный элемент последовательного или же параллельного метода. Обеспечивает дополнительную надёжность на разрыв.

Каждый из этих способов рекомендуется после скрутки дополнительно опрессовать в наконечник (гильзу) или же спаять, что в несколько раз улучшит его контактные характеристики и повысит надежность в процессе эксплуатации.

Напоследок рекомендуем просмотреть видео уроки, на которых наглядно показывается, как выполняется соединение многожильных проводов:

Будет полезно прочитать:

Способы соединения

Различные виды соединения проводов

Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

• зажимы;
• клеммы;
• опрессовка;
• пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Соединительные клеммы WAGO

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки

Варианты опрессовки проводов

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки

При сварке проводов используется оловянный припой

Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

• Расплавление оконцевания многожильного провода.
• Соединение расплавленного проводника с одножильным отрезком.

Пайка

Пайка проводов

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

1. Зачистка от изоляции.
2. Обработка поверхности обоих проводников канифолью.
3. Наматывание многожильного кабеля на одножильный.
4. Сгибание одножильного кабеля, обжимание пассатижами.
5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Обзор производителей и стоимость

клемма WAGO

В настоящее время, торговые предприятия представляют обширный ассортимент клемм, которые отличаются по ценовой категории и материальной базе.

Наиболее популярны следующие фирмы-производители:

1. WAGO. На торговом рынке наиболее популярные, так как отличаются надежностью и хорошим качеством. Долгий период эксплуатации. Отличается высокой стоимостью. В процессе изготовления применяется качественный материал.
2. ABB. Широкий ценовой диапазон, который зависит от качества необходимой детали.

Клеммы имеют широкий ценовой спектр, который устанавливает фирма-производитель.

Например, фирмы WAGO и ABB в своем ассортименте имеют следующие варианты:

1. WAGO1+1 (для одножильного или многожильного проводника). Стоимость 12рублей.
2. WAGO 2 (одножильного или многожильного проводника). Стоимость 15 рублей.
3. WAGO 5 (предназначен для одножильного или многожильного проводника). Стоимость 30 рублей.
4. Клеммная колодка фирмы ABB 10/10 R Стоимость 126 рублей.
5. Клеммная колодка фирмы ABB 10/10 R Стоимость 115 рублей.
6. Клеммная колодка Navigator. Стоимость 134 рубля.

Прежде, чем выбрать клеммы, стоит обратить внимание на вид монтажных работ и качество изготовление. Это поможет избежать дефектов в процессе передачи электрической энергии по проводникам, что является гарантом длительного срока эксплуатации компонента

LEGRAND

Винтовые коммутаторы этого производителя – самый популярный товар в этой категории. Латунные изделия покрыты никелем и могут надежно противостоять мощным перепадам температуры. Такие клеммы отличаются высокой прочностью и широким размерным рядом.

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

WAGO

Продукция французской фирмы гарантирует прочное соединение проводки разного вида и сечения. Устройства отлично сопротивляются возможной вибрации и растяжению и устанавливаются без спец инструментов. Основной материал французских клеммников – облуженная медь, дающая хороший контакт с низким сопротивлением. Некоторые модели заполнены антикоррозионным гелем.

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

WIEDMULLER

Еще один европейский бренд предлагает полторы сотни моделей клемм. Основу ассортимента составляют винтовые соединения, выполненные по технологии DIN.

Клеммы WIEDMULLER

PHOENIX CONTACT

Немецкий производитель отличается отличным качеством продукции. Он предлагает более 200 видов различных коммутаторов для разных типов соединений. Среди представленных моделей есть устойчивые к повышенной влажности и взрывоопасности.

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

Различные варианты скруток

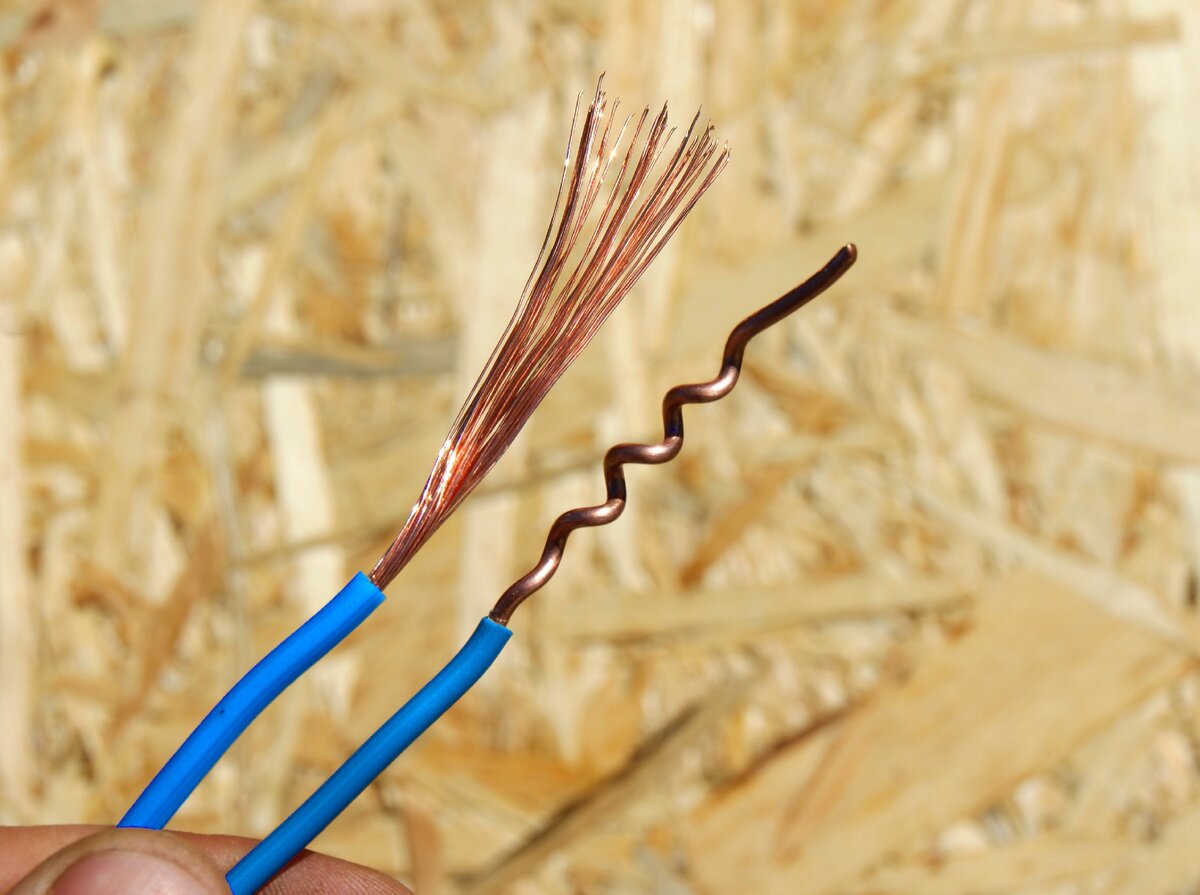

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно,  чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

• простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;Скрутка обычная двух проводов

  Многожильная скрутка трех проводов

• метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

• бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
• соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая  накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html
