Как установить пластиковый плинтус с кабельным каналом: Инструкция

Материал

Плинтус напольный для прокладки кабеля может быть изготовлен из разных материалов. Чаще всего для таких конструкций применяется пластик, дерево и алюминий. Это определяет основные эксплуатационные характеристики плинтуса.

Пластиковые конструкции монтируются у основания пола. Кабель-канал в них расположен в центре. Разъемы можно выводить за пределы профиля. Для этого применяются специальные участки вывода. На рейке профиля есть разделители, которые предполагают укладку нескольких типов проводов внутри конструкции.

Гораздо реже можно встретить в продаже деревянные плинтусы с кабель-каналом внутри. Чаще всего подобные изделия создаются под заказ. Внутри такого изделия можно прокладывать только один провод. Он должен отличаться высоким классом изоляции. В противном случае велика вероятность возгорания проводки в процессе эксплуатации.

Наибольшей огнестойкостью отличается алюминиевый плинтус. Он может вместить в себя много разных проводов, которые обладают высокой мощностью.

Отрицательные стороны

Пластик хрупок и легко ломается при перестановке мебели

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Такая конструкция не обеспечивает эффективную защиту для скрытых в ней проводов. Тонкие стенки плинтуса легко повредить при перестановке мебели или в ходе генеральной уборки.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

• ультрафиолетовые лучи;
• механические повреждения;
• химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Часто в плинтус попадают пыль и мусор, которые сложно удалить

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

https://youtube.com/watch?v=2Dc3LcS2csQ

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

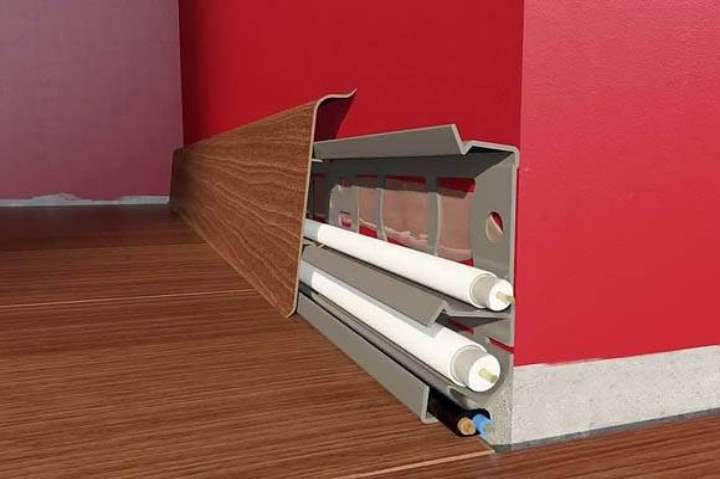

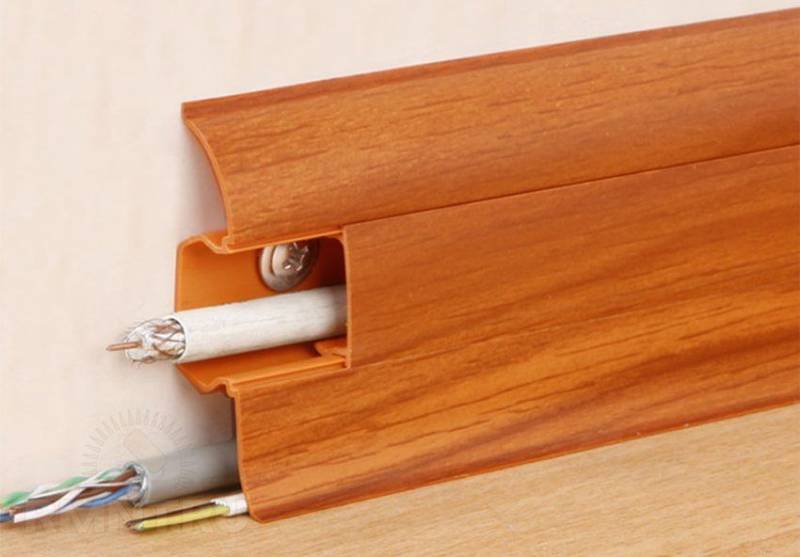

Конструкция плинтуса

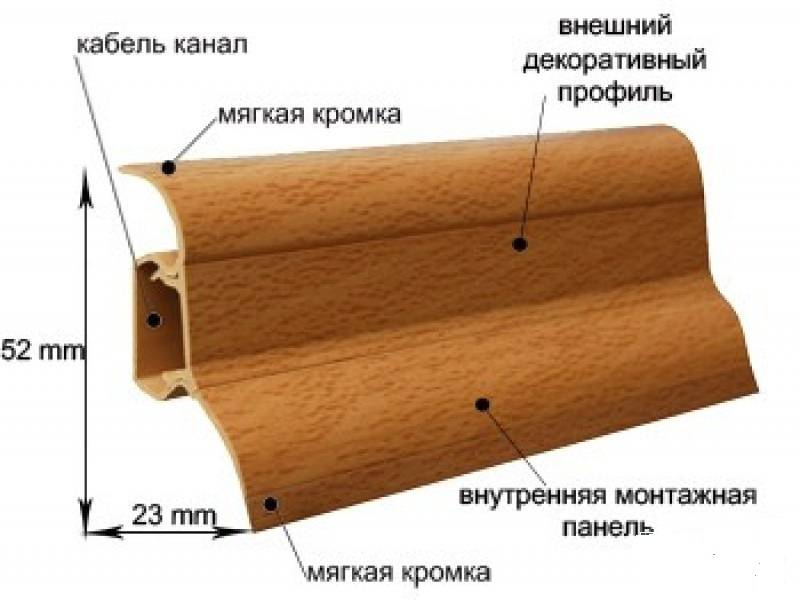

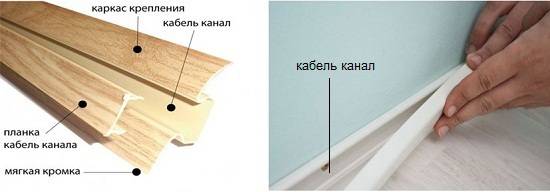

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Варианты крепления плинтуса

После того как все подготовительные мероприятия выполнены можно приступать к монтажу плинтуса. От материала стен будет зависеть, каким способом будет проводиться крепление.

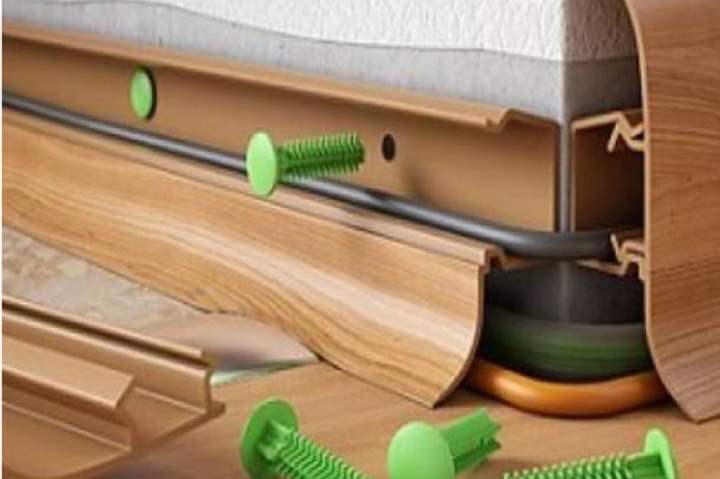

Крепление на скрытые скобы

При выборе крепления на скобы плинтус к стене прибивать не нужно. Расстояние между крепежами должно рассчитываться, исходя из кривизны стен. Для ровных поверхностей он составляет около 50 см. Если же есть неровности, расстояние уменьшается до 20-25 см.

Крепление на скрытые скобы

Чтобы выполнить разметку, каждую скобу плотно прижимают к стене на одной линии и отмечают места их фиксации. По полученным отметкам проделываются отверстия. В каждое из них забиваются дюбеля, далее прикладываются клипсы, которые закрепляются с помощью шурупов.

На установленные скобы крепят плинтус. Для этого его прикладывают к клипсам и легким нажатием защелкивают на них. Для монтажа следующей планки, ее край вставляют в соединительную фурнитуру, предварительно надетую на край предыдущего, а затем также защелкнуть изделие на клипсе.

Крепление на дюбели

Если стены в помещении выполнены из гипсокартона, то монтаж плинтуса проводится на дюбеля с саморезами. Можно применить дюбель, который в народе называется «бабочка».В стене на месте монтажа проделывается отверстие. Части дюбеля прижимаются к нему, и элемент устанавливается в отверстие.

Есть еще один способ монтажа плинтуса на дюбели. Он подразумевает сверление отверстия в самом профиле, а в соотношении с этими отверстиями — просверливание стены. В этом случае нужно использовать дюбеля со шляпками.

Монтаж на жидкие гвозди

Самое простое крепление плинтусов — на «жидкие гвозди». Он подходит для работы с деревом и пластиком. Монтаж плинтусов начинают с угла комнаты. Клеевой состав наносят отдельными каплями на расстоянии 3-5 см друг от друга. Потом плинтус плотно прижимается к стене стороной, обработанной клеем. Через 5-8 минут выполняется окончательная фиксация. При такой технологии «жидкие гвозди» качественнее схватываются. По окончанию монтажа на свободном конце профиля крепится соединительная муфта.

При монтаже на «жидкие гвозди» нужно учитывать некоторые моменты:

• приклеенный плинтус нельзя использовать повторно;
• стена под поклейку плинтуса должна быть ровной;
• необходимо уметь дозировать клей, используемый для крепления.

Во избежание появления клеевых потеков на пол и стены, работу нужно проводить очень аккуратно.

Нюансы и технология монтажа

Правильно справиться с монтажом напольного плинтуса можно самостоятельно, изучив предварительно особенности данного процесса

Абсолютно неважно, из какого материала будет выполнен элемент декора, специфика его установки одинаковая

Пластикового плинтуса

Пластиковые плинтуса монтируются к стене при помощи крепежных элементов. С их помощью  можно добиться красивого внешнего вида комнаты. Монтаж ПВХ-плинтусов начинается с их разрезания на элементы необходимой длины.

Рекомендуется начинать работу с внутренних углов или от дверного проема. Первыми устанавливаются элементы, которые не предполагают обрезания. Детали для стыковки используются только в том случае, если цельных кусков не хватило.

Поэтапно установка пластикового плинтуса выглядит следующим образом:

1. На планку одевается уголок и прикладывается к стене. При необходимости отрезается нужная длина.

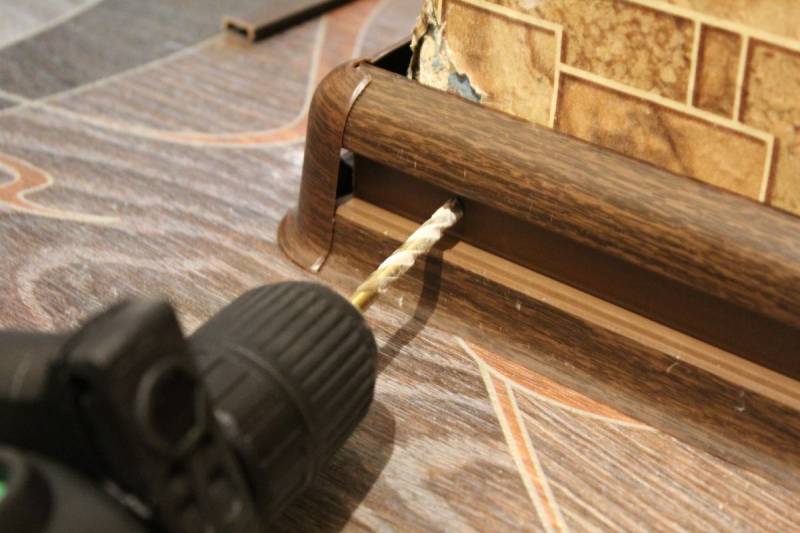

2. С помощью дрели сверлом диаметром 4 мм делаются неглубокие отверстия шагом 30-40 см.
3. Выполненные отверстия увеличиваются более крупным сверлом 6 мм, размер которого соответствует пластиковым анкерам.
4. После установки пластиковых анкеров, плинтус закрепляется шурупами.

Подобным образом монтируются все планки. После окончания установки пластикового плинтуса на пол, место монтажа убирается от строительной пыли.

Деревянного плинтуса

Установка деревянных плинтусов по способу выполнения не отличается от монтажа пластиковых изделий. Единственной проблемой может стать состыковка панелей в углах комнаты и добавление профиля. Промежуточная стыковка плинтусов выполняется под углом 45 градусов. В местах стыка толщина элементов должна быть одинаковой, а древесина не иметь заусениц.

Простой способ закрепить деревянный плинтус, это посадить его на клей или «жидкие гвозди». Также можно использовать специальные палочки с круглым сечением. Они должны быть изготовлены из той же древесины, что и сам плинтус. С их помощью места креплений будут незаметными.

Достоинства и недостатки монтажа

Электропроводка в плинтусах имеет свои преимущества и недостатки. К основным достоинствам относят:

• Такой способ монтажа разрешен согласно главе 2.1 ПУЭ п.2.1.4.
• Проложить электрический кабель можно без повреждения обшивки стен и отделки.
• Защищенная панель на каркасе легко снимается без применения дополнительных инструментов. Благодаря этому можно легко и быстро заменить поврежденные провода или осуществить ревизию проводки.
• На строительном рынке предоставляется большой выбор данной продукции. Благодаря этому можно подобрать плинтус на любой вкус и пожелания. Провода могут располагаться как на одной полке, так и на нескольких.

Но помимо преимуществ, проводка в плинтусе имеет и свои минусы. К основным недостаткам относят:

• Как правило, дешевые изделия изготавливают из дешевых материалов. И как результат – увеличивается риск растрескивания или повреждения при монтаже или эксплуатации.
• Со временем между электротехническим коробом и полом появляются щели из-за гибких краев конструкции. В них попадает мелкий мусор и пыль, которую очень сложно оттуда убрать.
• Полимерные покрытия и материалы не переносят воздействия ультрафиолетовых лучей – трескаются и выцветают.

Вот и все, что мы хотели рассказать вам о данном способе электромонтажа. Теперь вы знаете, что собой представляет проводка в плинтусах, как произвести монтаж своими руками и какие плюсы и минусы данного варианта электропроводки.

Подрозетники для плинтуса

Прокладка провода в кабель канале и установка розеток и выключателей

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

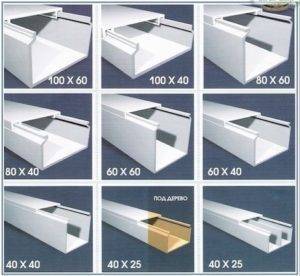

Кабель каналы для прокладки открытой электропроводки

Прокладка электропроводки в квартире

Покупаем плинтус и фурнитуру

Итак, оценив все преимущества пластиковых моделей, мы отправляемся в магазин. При покупке необходимо выбирать изделия одинакового оттенка, с одинаковым рисунком и фактурой.

Если вы предполагаете проведение скрытой проводки, то лучше выбрать модель с кабель-каналом. Она имеет специальную нишу для укладки провода или кабеля, достаточно гибкий, что позволяет скрыть небольшие неровности стены и легко монтируется. К пластиковым плинтусам продается специальная фурнитура:

• внешний и внутренний уголок;
• заглушки;
• соединительные муфты.

Покупая плинтус не забудьме за фурнитуру. Фурнитура выбирается по цвету и фактуре плинтуса

Перед покупкой необходимо посчитать, сколько внутренних и внешних углов будет пройдено при укладке. Заглушками завершают профиль около дверей. Выпускаются правые и левые заглушки. Соединительные муфты не имеют определенной стороны крепления, ими соединяют части плинтуса.

Преимущества конструкции

Рассмотрим главные факторы, которые влияют на желание приобрести именно такую продукцию, цена которой нередко в 2 раза выше обычной:

1. Основной плюс молдинга с кабельным каналом – установка скрытой проводки, представить о чем еще пару десятков лет назад было сложно. Благодаря конструктивным особенностям, удается замаскировать своими руками не только телевизионный кабель, но и вообще любой провод в помещении.

Причем, есть молдинги, которые позволяют добраться к инженерным коммуникациям за считанные секунды. Такие плинтуса значительно улучшили эстетическое восприятие комнаты и жилья в целом;

Потолочные плинтуса с кабель каналом обычно представляют монтажную планку с крышкой

1. Высокая гибкость полиуретановых молдингов дает возможность устанавливать их на неровных стенах и полах. А помогает закрыть все дефекты прорезиненный край конструкции;
2. Эксплуатация изделий не представляет сложностей, особенно если это молдинги из ПВХ или пластика. Они не боятся воды и бытовой химии, поэтому их можно смело мыть и оттирать от грязи. Лицевая поверхность устойчива к УФ-излучению, так что о периодическом окрашивании можно также забыть;
3. Широкий ассортимент цветовых решений, различная форма и фактура – это открывает для дизайнеров много возможностей. Поэтому они чаще всего рекомендуют использовать изделия именно с кабельным каналом.

Высокий кабель канал плинтусного типа с местом для розетки

Виды

Производители предлагают нам несколько вариантов подобных изделий. Рассмотрим наиболее востребованные, изготовленные из:

ПВХ	Составляют наибольший процент предложений и продаж на строительном рынке; Отличаются простотой, надежностью, способностью защитить кабель и от механических повреждений, и от влаги; Обладают привлекательным внешним видом; Глянцевую лицевую поверхность изделий легко мыть; Материал может быть различной расцветки, формы, размеров и фактуры.
МДФ	Стоимость предлагаемых изделий выше, чем из ПВХ; Обычно это планки плоской формы без излишеств, отлично подходят для стиля хай-тек; На лицевой стороне имеется декоративный слой с текстурой или рисунком; Для защиты изделий используется меламиновая пленка; Провода и кабеля крепят или к полу, или к стене, так как сам канал не очень надежен.

Есть также на рынке и деревянные модели, но их обычно изготавливают под заказ, поэтому встретить их можно чрезвычайно редко. Связан такой подход со сложностью изготовления кабельного канала, для чего приходиться фрезеровать планку по всей длине. Стоимость подобных молдингов выше, чем деталей из МДФ.

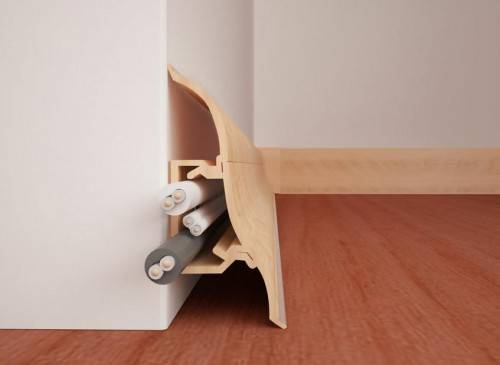

Пластиковый плинтусный кабель канал

Сборные конструкции

Практически все производители розеток и выключателей предлагают многокорпусные решения, выполненные под одной декоративной панелью.

Как в таком случае монтировать подрозетники? Если устанавливать одиночные коробочки в ряд, можно ошибиться на несколько миллиметров, и закрепить многоместную конструкцию будет невозможно.

В магазинах предлагаются различные варианты решения:

• Подрозетник для двойной (или более) розетки в одном объеме.Преимущество такого решения в том, что посадочные места для блоков розеток или выключателей подогнаны идеально. После установки подрозетника, вы получаете монолитную конструкцию.Недостаток — при сверлении отверстий в бетонной стене, выполняется больше работы — необходимо создавать овальное углубление. Кроме того, если монтировать такой блок в тонкой перегородке (80–100 мм), вы нарушаете прочность стены.
• Наборные конструкции. Можно сказать, что это стандартное решение для электромонтажа. Практически все одиночные подрозетники могут собираться в «гирлянды» из любого количества модулей. Главное, чтобы все элементы были от одного производителя, и одной серии.
• Преимущество в том, что вы просто покупаете партию таких коробочек, а затем комплектуете хоть одиночные, хоть пятерные модули. Кроме того, отверстия в стене не требуют масштабной доработки: достаточно вырубить шлямбуром переходы для проводов. Недостаток есть, правда несущественный. Необходимо строго выдерживать горизонтальную линию установочных винтов, иначе трудно будет подгонять длинные блоки.

Форма коробочек не имеет принципиального значения. Круглые подрозетники легче устанавливать, поскольку отверстия под них высверливаются обычной дрелью с коронкой. Однако подрозетники квадратной формы также пользуются спросом. Если материал стены позволяет вырезать прямоугольное отверстие без лишних затрат — устанавливайте именно такие коробочки. В них проще разместить длинные провода.

С точки зрения установки розеток или выключателей — никаких сложностей не возникнет. Посадочные места стандартные как для круглой, так и для квадратной формы.

Виды плинтусов

В зависимости от материала изготовления, выделяют несколько видов плинтусов:

• деревянные;
• пластиковые;
• изготовленные из МДФ;
• металлические.

О видах напольных плинтусов

В квартирах, как правило, используются плинтуса или из дерева, или из пластика. Из МДФ применяются гораздо реже. Металлические плинтуса обычно приобретаются для монтажа в производственных или офисных помещениях. В зависимости от типа плинтуса, есть и разные способы монтажа этого элемента.

Деревянный плинтус может быть изготовлен из древесины любой породы, но стоит он довольно дорого – все-таки натуральный и экологически чистый материал. Обычно для изготовления используется древесина ольхи, дуба, лиственницы. Применяется чаще всего для окантовки полов из паркетной доски, паркета, натурального пола из дерева. Может иметь как треугольную простую форму, так и фигурную. Такой материал имеет и свои сложности в работе. Например, чтобы вырезать определенных размеров кусок, придется использовать пилящий инструмент.

Плинтус деревянный

Плинтуса из МДФ изготавливаются из древесных волокон, а сверху имеют декоративный слой из шпона. Выглядит такой материал довольно презентабельно и со стороны неотличим от плинтуса из натурального дерева. А вот стоит гораздо дешевле, чем и привлекает многих. Однако МДФ требует особых навыков работы – он довольно хрупок.

Плинтус из МДФ с кабель-каналом

Пластиковый плинтус – самый лучший вариант для современного ремонта квартир. Он не боится ни влаги, ни солнечных лучей, имеет массу вариаций цветов и подходит к любому напольному покрытию. А наличие заглушек и уголков поможет оформить плинтус красиво и аккуратно.

Плинтуса напольные пластиковые

Плинтус должен гармонировать с остальными деталями интерьера

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.

Провода в помещении обязательно нужно скрывать

Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.

Таблица. Способы маскировки электропроводов.

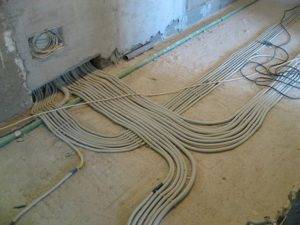

Прокладка внутри стен

Инструкция по монтажу

Сначала давайте рассмотрим все возможные варианты установки напольного пластикового плинтуса, в зависимости от типа крепления.

Клеим пластиковый плинтус

Перед креплением плинтуса на клей очистите места установки от пыли

Этот способ подходит для любого напольного полотна, но, как отмечалось ранее, для его использования поверхности должны быть максимально ровными. Порядок действий следующий:

1. В соответствии с длинами стен нарезаем изделие и прикладываем его к месту установки без клея.
2. После точной подгонки и примерки наносим монтажный клей на обратную поверхность плинтуса. Клей можно наносить сплошным или точечным способом с шагом в 5 см.
3. Аккуратно приставляем элемент к выбранному месту и тщательно прижимаем. Большое усилие здесь не главное. Намного важнее равномерно прижать плинтус к стене и полу по всей длине, чтобы не осталось зазоров.
4. Далее порядок действий повторяется. Профиль устанавливается по всему периметру комнаты.

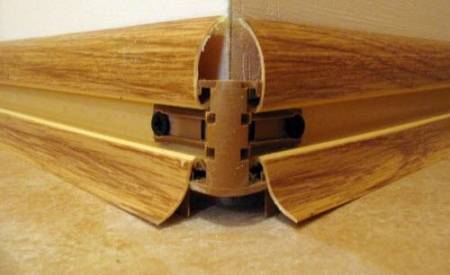

Соединительные муфты (если требуются), угловые соединители и заглушки в местах примыкания изделия к дверному проёму устанавливаем перед креплением!

Монтаж с помощью саморезов

Самый надёжный способ установки пластикового плинтуса

Этот метод позволяет произвести крепёж пластикового плинтуса к любой стенной поверхности. Порядок работы выглядит следующим образом:

1. В профиле просверливаем отверстия диаметром 2 мм и шагом в 40–50 см.
2. Ставим в перфоратор сверло большего диаметра и делаем в местах первоначальных углубления в виде конуса. Это позволит «утопить» шляпки саморезов.
3. Упираем плинтус в угол и прикладываем к месту установки. Сквозь отверстия ставим карандашом пометки на стене.
4. По точкам выполняем отверстия и вставляем дюбеля.
5. Прикладываем отрезок плинтуса к стене и крепим на саморезы. Не забываем устанавливать уголки и заглушки у двери.
6. Аналогичным образом монтируем изделие у каждой стены.
7. В завершение закрываем саморезы специальными заглушками. Чтобы они лучше держались, можно посадить их на клей.

Установка на скобы

Помните: крепления должны быть надёжными!

Порядок монтажа отделочной конструкции с креплением на специальные клипсы выглядит так:

1. Выполняем разметку стен с указанием мест будущих крепления. Шаг равен 50 см.
2. Согласно меткам просверливаем отверстия глубиной до 2–3 см.
3. Вставляем пластиковые дюбеля.
4. Прикладываем элементы скрытой системы крепления и фиксируем их к стене шурупами.
5. По всему периметру устанавливаем планки плинтуса на скобы простым нажатием.

Отделка стыков между потолком и стеной

При установке пластикового плинтуса под потолок нужно изначально позаботиться о выполнении проводки под осветительные приборы или вентиляцию. Коммуникации целесообразно прокладывать на стадии возведения самого потолочного перекрытия. Если отделка стыков будет выполняться в ванной комнате, где стены облицованы плиткой, то галтели (потолочные плинтусы) рекомендуется крепить с помощью акрилового герметика и монтажного клея. Процедура установки потолочного плинтуса изделия заключается в следующем:

1. Нарезаем галтели с помощью болгарки в соответствии с размерами стен.
2. Изделия будут состыковываться между собой под углом 45°, поэтому с обоих концов нужно сделать соответствующие запилы.
3. Наносим на обе стороны плинтуса полосы монтажного клея.
4. Аккуратно заводим галтель в один угол, а после плотно прижимаем его к потолочному стыку.
5. Выступивший клей удаляем ветошью или бумагой.
6. Акриловым герметиком равномерно заполняем оставшиеся щели между потолком, галтелем и стеной. После этого снова убираем излишки состава.
7. Аналогичные действия выполняются для остальных стыков стен и потолка.

Видеоинструкция: Секреты крепления пластикового плинтуса ПВХ

Монтаж пластикового плинтуса – несложная задача. Чтобы её решить, необязательно иметь строительное образование. Следуя вышеупомянутым правилам и рекомендациям по установке этого отделочного элемента на потолок или пол, вы сделаете свою комнату привлекательной и уютной.

Достоинства и недостатки

Помимо того, что пластиковый вариант ничуть не уступает по эксплуатационным характеристикам изделию из МДФ, он может выглядеть как настоящее лакированное дерево. Перечислим основные преимущества пластикового изделия:

• устойчив к перепадам температур;
• может использоваться в условиях с повышенной влажностью воздуха;
• не подвержен воздействию насекомых;
• не деформируется и не теряет своих свойств в течение продолжительной эксплуатации;
• не выгорает и не меняет свой оттенок;
• широкий ассортимент позволяет подобрать идеальный вариант для любого интерьера.

Единственным недостатком является в невозможность использования пластикового элемента отделки при температурах ниже -5 градусов Цельсия. При низких температурах материал теряет эластичность и легко трескается. Поэтому устанавливаются пластиковые плинтусы только внутри зданий.

Плинтусы такого вида бывают трёх типов

1. Простой: ПВХ плинтус, исполненный с одним кабель каналом.
2. Широкий: ПВХ плинтус, исполненный с двумя кабель каналами.
3. Наращиваемый: ПВХ плинтус, на который при необходимости можно монтировать ещё несколько кабель каналов.

Плинтуса с кабель каналом получили очень широкое распространение благодаря своим несомненным достоинствам, к числу которых относятся:

• Относительная дешевизна этих изделий по сравнению с аналогами из других материалов.
• Монтаж таких плинтусов с кабель каналом настолько прост, что человеку его осуществляющего не требуется специальной подготовки.
• Наличие специально изготовленных каналов для укладки кабелей и проводов, а также возможность использовать для этих целей технологические пустоты в плинтусе.
• Возможность сочетать плинтус по цвету с покрытием пола и стен.
• Простота работ по добавлению в канал новых кабелей и проводов.
• Отсутствие необходимости особого ухода за ними – покраски, помывки.
• Устойчивость к воздействию влаги, сухости, солнечных лучей, перепаду температур.

Последовательность работ по установке, монтажу и эксплуатации плинтусов такого предназначения одинаковы, поэтому рассмотрим эти работы на примере простого плинтуса.

Монтаж плинтуса с кабель каналом не требует диагональных спилов

Как правило, такие плинтуса имеют фигурный профиль аналогичный тому, какой придают плинтусам, сделанным из других материалов, но цельных.
Прежде чем приобрести такой плинтус с кабель каналом необходимо тщательно обследовать помещение, в котором они будут смонтированы. В процессе обследования необходимо установить следующие детали.

1. Периметр помещения – для того, чтобы знать какое количество метров плинтуса покупать. Следует учесть, что такие плинтуса выпускаются только одной стандартной длины – 2,5 метра. Поэтому в зависимости от длины стены придётся их обрезать или наращивать. При наращивании образуются стыки, которые нужно будет декорировать и концы сращиваемых деталей соединять между собой. Для этого потребуются стыковочные элементы. Нужно знать их количество. В зависимости от того какое количество метров вы приобретёте продавец может предложить дополнительно 5 – 10% от общей длины заказанных плинтусов. Соглашайтесь. Этот запас послужит гарантией того, что купленного хватит. Стоимость несколько возрастёт. Но уверенность того стоит.
2. Количество углов в помещении. Большинство помещений прямоугольные. Но в любом из них имеется как минимум две ниши: дверной проём и ниша для батарей центрального отопления. Значит, к четырём внутренним угольникам следует добавить ещё два внутренних и четыре внешних, если стена где оборудован дверной проём достаточно толста. Если такая стена тонкая и нет необходимости заводить плинтуса в этот проём, то можно обойтись специальными заглушками.
3. В офисных помещениях, где имеется несколько рабочих мест, к каждому из них нужно будет делать выводы кабелей. Более аккуратно такая разводка будет выглядеть, если применить специальные муфты, через которые нужные кабели и провода будут выведены наружу. Количество таких муфт можно будет определить в процессе разметки периметра.

Следующий этап работ подготовка поверхностей пола и стен к монтажу ПВХ плинтусов. Несмотря на то, что по своей структуре материал, из которого выполнен плинтус, достаточно гибок, следует максимально выровнять эти поверхности. Если такой возможности не имеется, в её центре сделать пометку для установки дюбеля, чтобы впоследствии прижать в этом месте плинтус к стене.

Пошаговая фото инструкция по монтажу плинтуса с кабель каналомНесущим элементом такого ПВХ плинтуса является канал. Он сделан так, что дно его плотно прилегает к стене. Это позволяет крепить плинтус к ней. В зависимости от размера плинтуса на расстоянии равном половине ширины части его прилегающей к стене прочертить линию по всему периметру, где через каждые 50 – 60 см нанести пометки для сверления отверстий под дюбели.

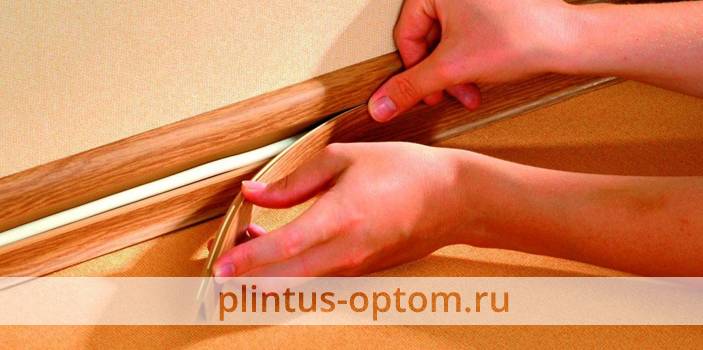

Установку плинтусов следует начинать с внутреннего угла вдоль самой длинной части стены. После того как все отверстия в стене будут просверлены в дне кабель канала прокалываются в соответствующих местах отверстия для дюбелей. Ими плинтус с кабель каналом прижимается к стене, но не плотно, наживляется. Это необходимо для того, что бы отогнув верхний или нижний край плинтуса можно было заправить под кромку кабели. Затем по заранее принятому решению в технологические пустоты сверху и снизу укладываются кабели и провода.

Виды накладок для плинтусов и их применение

Принимая решение следует учитывать предназначение того или иного кабеля. Как правило, укладываются три типа кабелей:

• Антенный кабель для телевизора.
• Кабель для телефонной связи.
• Витая пара для интернета.

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать в плинтусе кабеля с сечением провода Ø – 6 кв/мм, для электрических плит или других бытовых приборов большой мощности?

Можно, желательно отдельной линией в многоканальном плинтусе, при этом вы должны быть уверены, что соблюдаются следующие условия:

• потребляемая мощность прибором и сечение провода рассчитаны правильно, нагрева проводки не будет;
• В распределительном щите установлен надежный автомат защиты с соответствующими номиналами;
• Корпус плинтуса и установочная планка сделаны с негорючих материалов.

Вопрос №2. Устанавливать выключатели в конструкцию плинтуса непрактично, как отводить проводку к переключателям света и осветительным приборам на потолке?

На картинке показан один из вариантов как обойти дверной проем и подключить выключатель.

В большинстве случаев эта методика применяется как дополняющий элемент уже готовой проводки. Для прокладки телефонной, компьютерной сети, кабельного телевидения, отдельных линий электропитания.

Если вы хотите на этой основе сделать полный монтаж электропроводки, то должны понимать, проводка в плинтусах значительно сокращает штробление, но не исключает его полностью. Как делать отводы из плинтусов в штробы закрытой проводки и под кабельканалы открытой проводки в этой статье написано.

Вопрос №3. Если в кабельканале плинтуса не достаточно места для провода, в целях упрощения и экономии можно сделать отвод на противоположную стену под полом?

Соблюдая противопожарные правила можно, уложите кабель в гофрированную трубку и проводите его под напольным покрытием, если конструкция позволит это сделать.
