Солнечные батареи и коллекторы: теория, области применения, рабочие самоделки

Самодельный солнечный коллектор

При наличии инструментов и знаний можно сделать такую самостоятельно. Перед тем, как сделать солнечный коллектор своими руками нужно подготовить материалы для корпуса – деревянные бруски с досками, фанерой OSB плитами и т. п.

Далее нужно изготовить теплоприемник. Это трубчатая система, в которой нагревается теплоноситель. Лучше всего изготавливать систему из медных труб.

Самый простой вариант – изготовить спиралевидный теплообменник из полипропиленовой трубы. Но, у меди значительно выше теплопроводность.

Накопительным баком может выступать любая емкость на 20-40 литров или иного объема, исходя из конкретных потребностей. Можно взять несколько емкостей, которые соединить трубами.

Крайне желательно утеплить бак, чтобы система не отдавала тепло обратно в атмосферу.

Разместить накопительный бак нужно на максимально высокой точке. Далее монтируется непосредственно коллектор (теплообменник). Его нужно расположить в таком месте, где на него будет максимально длительно воздействовать солнце.

В идеале – это южная сторона. Он должен быть наклонен относительно горизонта на 35-45°. Далее производится обвязка трубами, чтобы объединить все составляющие в полноценную систему.

Установка коллектора

Сложность эксплуатации солнечной системы в том, что эффективность зависит от высоты солнца над горизонтом, времени года и суток, наличия облачности, влажности и температуры окружающего воздуха. Солнечный коллектор для отопления помещения в горизонтальной плоскости должен быть ориентирован строго на юг. Отклонения в сторону запада или востока допускаются в пределах 40°. При этом эффективность установки снизится примерно до 20 %. Важную роль играет угол наклона, который должен составлять от 35 до 45°.

Самым разумным вариантом является на стадии проектирования нового жилища предусмотреть, что на крышу будет установлен солнечный коллектор. Цена на подобное оборудование значительно выше, чем на привычное паровое отопление. Но затраты с лихвой оправдаются последующей эксплуатацией. Срок окупаемости, если дом утеплен в соответствии со всеми нормами и правилами, в среднем составляет пять лет.

Обзор моделей

«Дачник»

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
2. Вакуумная трубка имеет длину 150 см.
3. Диаметр трубки (внешний) 4,8 см.
4. Максимально возможное давление в трубке 0,6 Мп.
5. Конструкция устойчива к граду до 0,5 см.
6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
7. Общий вес коллектора составляет 45 кг.

Комплектация:

• набор пыльников (уплотнительных) – 1 шт.;
• трубки вакуумные – 16 штук;
• станина и комплект болтов – 1 шт.;
• расширительный бак – 1 шт.;
• бак-термос на 100 л. – 1 шт.;

CP-II-20-175 от «АНДИ Групп»

В комплект входят:

• бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
• трубки вакуумные – 20 шт.;
• TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

Как работают обе эти системы

Солнечные батареи

Фактически, представляют собой фотоэлектрические элементы. Их называют еще гелиоэлементами, хотя и солнечная энергия не всегда используется.

Для получения электрической энергии используются фотоэлементы, преобразующие световую энергию в электрическую (название – от «фотон» — свет). Основной принцип их работы основан на свойстве полупроводников, так называемом p-n переходе. Это свойство было открыто еще в конце 19-го века.

Фотоэлементы

Изготавливаются из пластин с применением, например, кремния – кристаллического материала. Могут применяться также и соединения меди, индия, галлия, кадмия. Фотоэлементы имеют самые различные размеры. Они могут использоваться как в электронных часах, так и на крышах зданий, объединенные в большие панели. Эти панели (модули) и есть самые настоящие солнечные батареи.

Солнечные батареи рекомендовано использовать в тех климатических районах, где достаточно много солнечных дней в году и нормальное естественное освещение в целом. При этом температура воздуха должна быть умеренной, так как при высокой температуре коэффициент полезного действия таких батарей значительно уменьшается. Силу тока и мощность батарей можно отрегулировать под реальные условия места эксплуатации при помощи увеличения или уменьшения числа модулей в панелях. Коэффициент полезного действия (КПД) батарей составляет, в настоящее время около 40%. В- ближайшем будущем его планируют довести до 40-45%.

Солнечные коллекторы

Имеют абсолютно другой принцип работы. Они собирают тепловую энергию солнечного света, с помощью которой происходит обогрев носителя тепла. Вакуумный трубчатый коллектор, имеющий тепловую трубку, конструктивно напоминает термос. Стеклянная или металлическая трубка вставляется в другую с большим диаметром. Между трубками – вакуум, служащий отличным теплоизолятором. Это помогает избежать потерь на излучение, особенно при высокой температуре нагреваемой воды.

В каждой вакуумной трубке есть пластина со специальным покрытием для поглощения энергии солнца. Под поглотителем ставится тепловая труба, в которой находится испаряющаяся жидкость. При помощи гибкого элемента тепловая труба соединяется с конденсатором. Под действием тепла происходит испарение жидкости, забирающей тепло вакуумной трубки. Пары, после поднятия верхнюю часть, конденсируются, тепло передается теплоносителю главного контура водопотребления или отопительного контура. После чего конденсат уходит вниз и процесс повторяется.

Солнечные батареи для частного дома

Альтернативные источники энергии для дома

Производство солнечных батарей

Солнечные батареи для дома

Установка солнечных батарей

Как сделать солнечную батарею своими руками

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Схемы подключения к системе отопления

Обогрев частного дома на солнечных батареях можно организовать как с использованием фотоэлектрических батарей, так и с помощью солнечных коллекторов. В зависимости от выбора оборудования, природных условий и времени эксплуатации схемы подключения отличаются. Система может работать как автономно, так и в тандеме с существующей системой отопления.

С водяным коллектором

Различают зимние и летние варианты подключения водяного коллектора к системе отопления частного дома. В летнем варианте тепло обычно используется для горячего водоснабжения (например, на даче). Система в таком исполнении может использоваться без насоса для циркуляции жидкости. Циркуляция воды и теплообмен будут происходить за счет естественной конвекции. В качестве теплообменной жидкости чаще всего выступает вода.

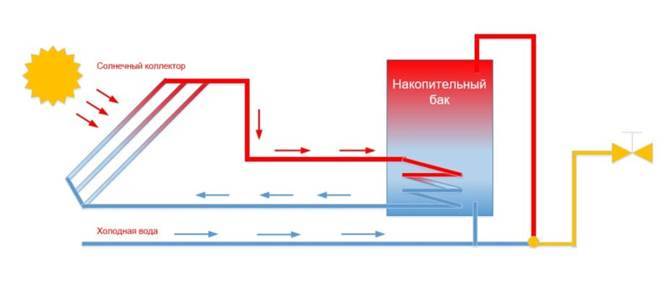

Летняя схема подключения солнечного коллектора

Коллектор нагревает воду, которая, за счет конвекции, поступает в накопительный бак, где и происходит теплообмен. Охлажденная жидкость подается обратно на коллектор. По мере расходования горячей воды из накопительного бака, снизу в него поступает холодная вода от источника водоснабжения.

Система на естественной циркуляции сама по себе не сложная, но при этом неустойчива и требует тщательного монтажа, с соблюдением углов наклона. Бак должен быть расположен выше, чем коллектор, и для повышения эффективности, его нужно хорошо утеплить.

Если в летнюю систему добавить насос циркуляции, датчики температуры и контроллер, то система станет много эффективнее. В этом случае, датчики температуры устанавливаются на выход из коллектора и в накопительный бак. Ориентируясь на показания датчиков температуры, контроллер будет запускать или останавливать циркуляционный насос, тем самым регулируя температуру воды.

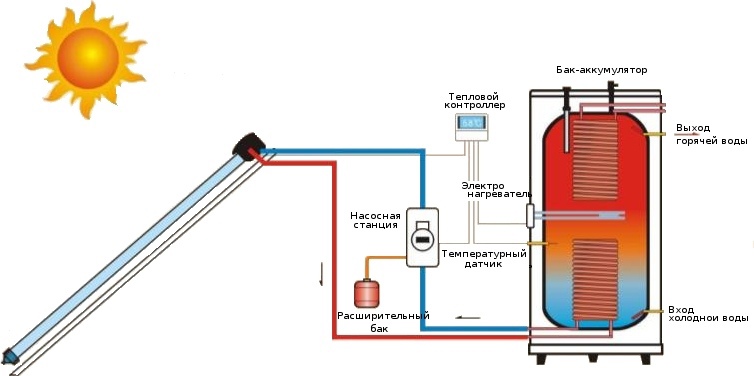

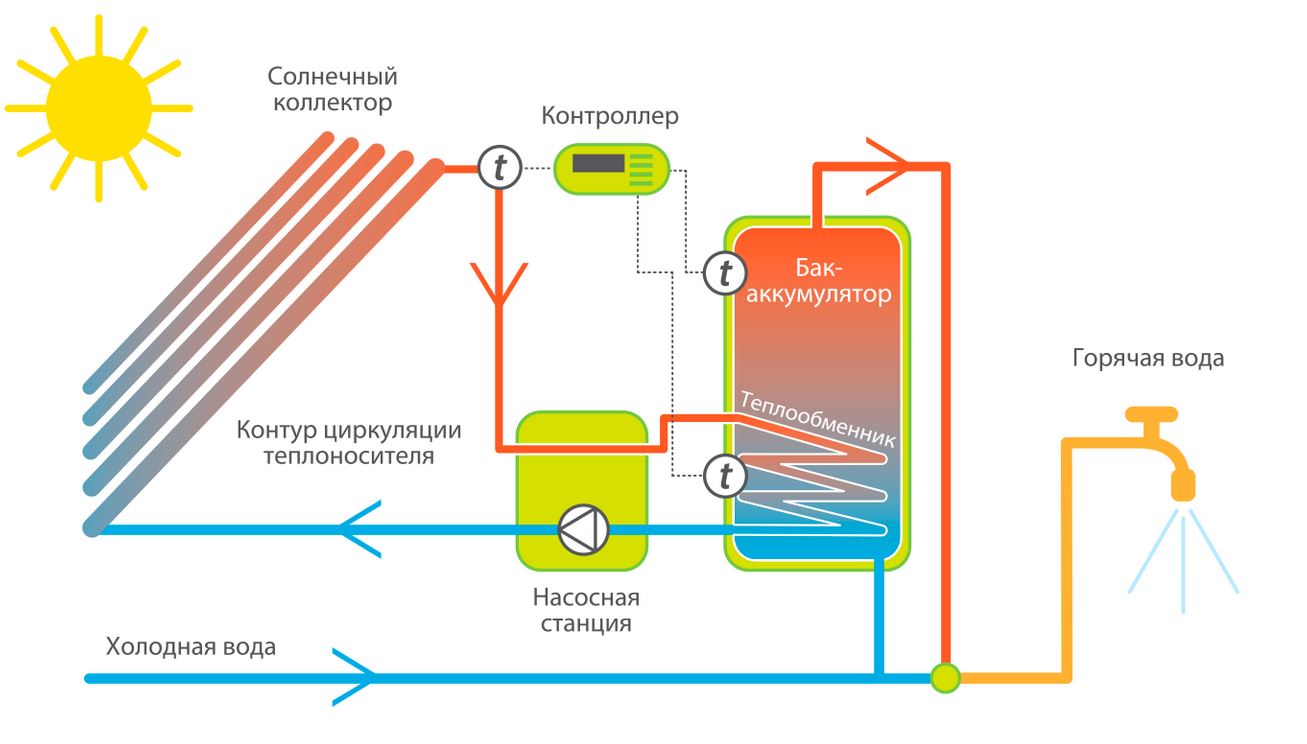

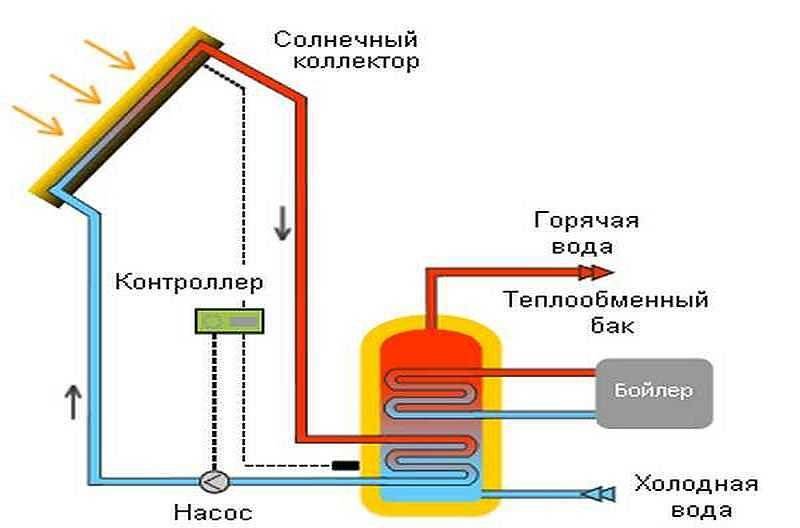

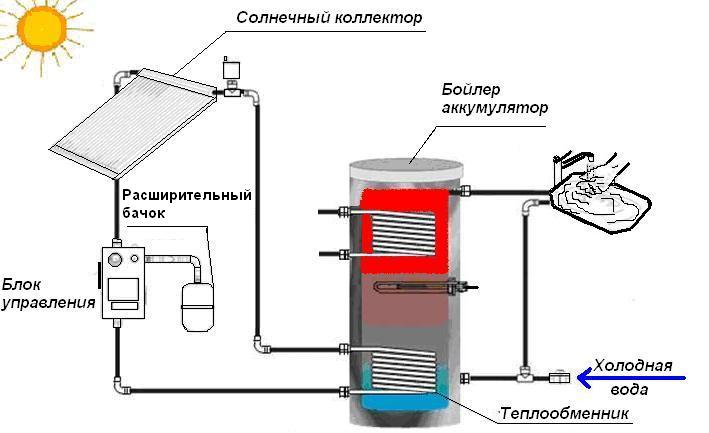

Схема подключения солнечного коллектора с насосом циркуляции

Варианты реализации отопления и горячего водоснабжения могут быть различными. Но, если систему планируется использовать зимой в средних широтах, то стабильно работать она будет только в связке с существующей системой отопления, дополняя или дублируя её. Например, можно реализовать систему теплый пол от солнечных батарей, а основную систему отопления радиаторами, сделать с помощью газовых или электрических ТЭНов. В холодные периоды температуру в доме всегда можно поддержать обычной системой отопления.

С солнечной батареей

Как и в схеме с коллектором, создать достаточно мощную систему отопления частного дома на от солнечной батареи на фотоэлектрических элементах, будет стоить очень дорого. Примерная площадь только самих батарей потребуется около 30 м2. Аккумуляторы нельзя разряжать ниже 30% уровня, что также потребует большой начальной ёмкости. Поэтому электрическую станцию на солнечных батареях можно так же монтировать в тандеме с общей сетевой. Установка даже не очень мощной и недорогой системы сэкономит затраты на электроэнергию, и компенсирует перебои напряжения.

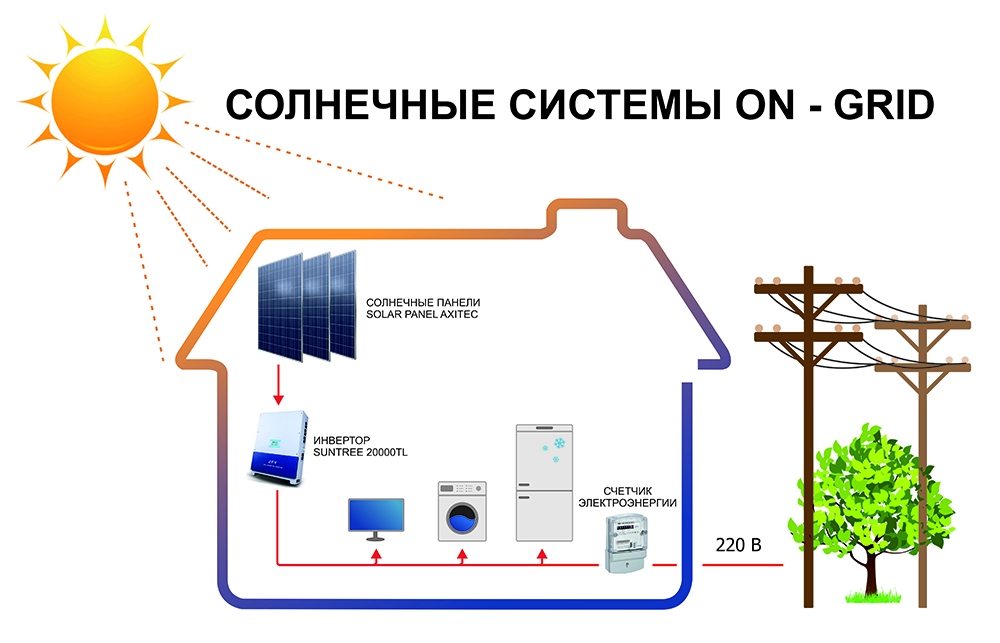

Схема подключения солнечной электростанции в частном доме

Система состоит из:

• солнечных элементов;
• инвертора;
• аккумуляторных батарей;
• контроллера заряда.

Ток с солнечных панелей поступает на контроллер заряда, который регулирует заряд аккумуляторов, и распределяет ток между аккумуляторами и потребителем. Если от солнечных элементов поступает мало энергии, и аккумуляторы разряжены, то питание потребителей происходит от городской сети.

Инвертор преобразует постоянный ток в переменный однофазный 220 В. В некоторых системах функции инвертора и контроллера могут быть объединены в одном устройстве.

Гибридные системы обладают большой устойчивостью, и экономят электроэнергию. Но их можно и разделить по тому же принципу: отдельные обогреватели в доме можно запитать от розеток, работающих на солнечных батареях, остальные — от городской системы энергоснабжения. Если вторую систему снабдить системой автоматического регулирования, то температура в доме будет поддерживаться на требуемом уровне, при этом по максимуму будут использованы возможности солнечной электростанции.

В быту и на работе

Применение гелиоустановок решает проблемы с отоплением при ограниченном доступе к газу или электричеству, при недостаточной мощности центрального электроснабжения; в качестве вспомогательной системы отопления, горячего водоснабжения дома, коттеджа, дачи, бассейна позволяет сэкономить значительные средства владельцам. Область применения самая различная:

• отопление производственных помещений;
• отопление и горячее водоснабжение жилых зданий, предназначенных для постоянного и временного проживания.
• отопление учреждений здравоохранения, туристических баз, спортивных комплексов, небольших автономных магазинов.
• обогрев открытых и закрытых бассейнов;
• отопление и горячее водоснабжение временных жилых и рабочих помещений.

Отличие солнечных батарей от коллекторов

Отопление с помощью солнечных батарей

В странах, где две трети дней преимущественно ясные, устанавливают солнечные батареи. Эти устройства работают на основе фотоэффекта и переводят энергию солнца в тепло.

Принцип действия

Это оборудование делится на автономное и функционирующее от сети электропитания. Первые накапливают энергию в аккумулирующих устройствах, что позволяет продолжать обогрев в отсутствие света. Приборы второй категории через специальный инвертор подсоединяются к электросети. Это оборудование довольно надежное, но приостанавливает работу в случае отсутствия электроэнергии.

Плюсы и минусы

Использование солнечных батарей помогает обеспечить бесперебойную работу систем пожарного оповещения, охранного слежения и конструкции отопления.

Они экологичны, износоустойчивы и функционируют бесшумно.

К недостаткам относят низкую производительность, особенно в умеренном и прохладном климате. Первоначально оборудование требует больших вложений, окупается долго, необходимо большое количество вспомогательной техники и квалифицированное обслуживание.

Популярные производители

Лучшие мировые разработчики солнечных батарей:

• Sharp (Япония);
• First Solar (США);
• Suntech Power Ко (Китай);
• Trina Solar (КНР);
• Yingli Green Energy (Китай).

Вакуумный коллектор

По сравнению с плоским устройством, вакуумный коллектор имеет другую конструкцию. Основными рабочими элементами принято считать вакуумированные трубки, а также теплоноситель. Благодаря высокоселективному покрытию стеклянная поверхность устройства поглощает большое количество солнца. Солнечная энергия начинает быстро нагревать внутренний теплоноситель. Ликвидация теплопотерь происходит при помощи вакуумной прослойки. Аккумулированное тепло проходит через теплосборник, двигаясь к самой системе устройства.

Полученную энергию можно применять для нагрева жидкости в накопительном баке.

Если рассматривать работу в целом, то вакуумный коллектор обладает наибольшей производительностью, по сравнению с плоским устройством. Агрегат можно устанавливать на крышу частного дома, в оранжереи, теплицы, парники, летние душевые кабины.

Самым лучшим изолятором считается вакуум.

Как работают СЭС

Принцип работы модулей основан на явлении внутреннего фотоэффекта. Под действием света в полупроводниках образуются свободные носители заряда – «дырки» и электроны – под действием электрических полей начинающие упорядочено двигаться. Это и есть постоянный ток.

Схема работы станции 10 кВт такова: в ясную солнечную погоду электроснабжение здания осуществляется от солнечных батарей. Счетчик электроэнергии в это время стоит, так как потребление энергии из общей сети прекращается. Если же освещенности для выработки тока недостаточно, потребление из общей сети возобновляется.

Переключение автономной сети с одного источника питания на другой в автоматическом режиме осуществляет сетевой инвертор. Основное его назначение – преобразование постоянного тока в ток переменный, с теми же характеристиками (частотой и действующим напряжением).

Схемы подключения к системе отопления

Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

• плоские солнечные панели;
• вакуумные (вакуумированные) трубчатые коллекторы.

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.

Обзор моделей

«Дачник»

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
2. Вакуумная трубка имеет длину 150 см.
3. Диаметр трубки (внешний) 4,8 см.
4. Максимально возможное давление в трубке 0,6 Мп.
5. Конструкция устойчива к граду до 0,5 см.
6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
7. Общий вес коллектора составляет 45 кг.

Комплектация:

• набор пыльников (уплотнительных) – 1 шт.;
• трубки вакуумные – 16 штук;
• станина и комплект болтов – 1 шт.;
• расширительный бак – 1 шт.;
• бак-термос на 100 л. – 1 шт.;

CP-II-20-175 от «АНДИ Групп»

В комплект входят:

• бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
• трубки вакуумные – 20 шт.;
• TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

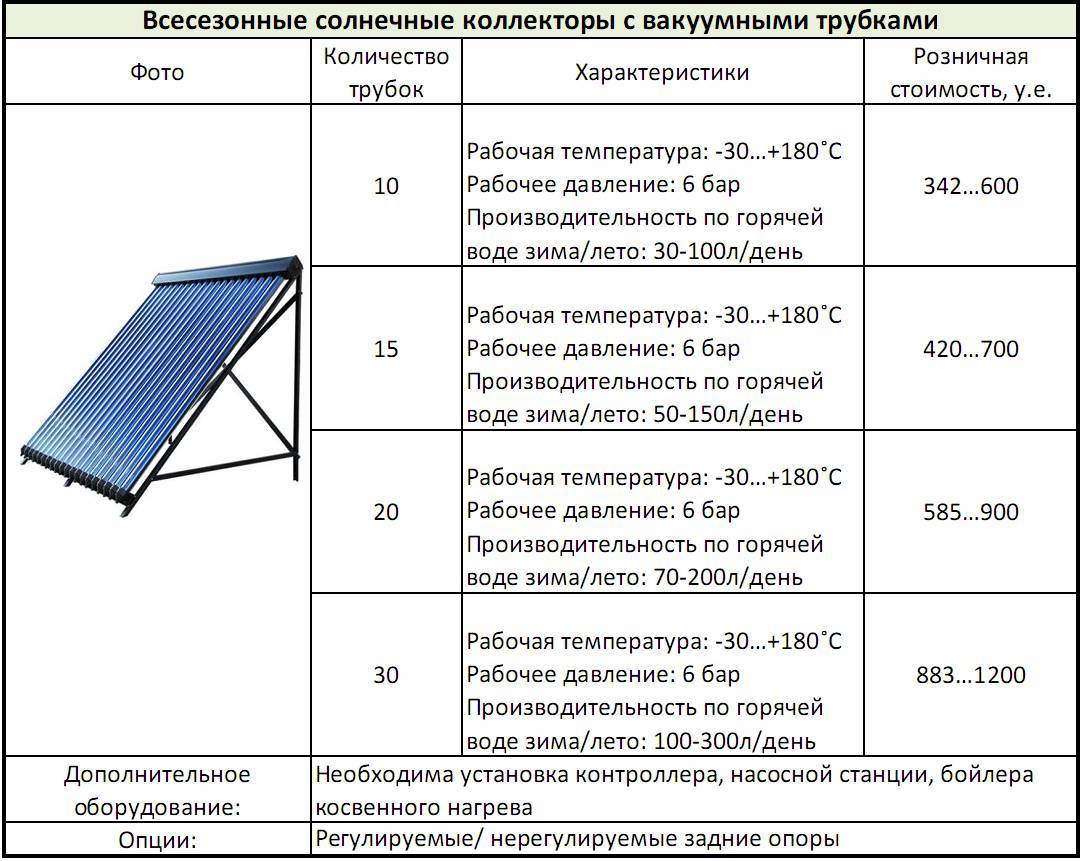

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора. Для солнечных коллекторов есть несколько важных характеристики:. Для солнечных коллекторов есть несколько важных характеристики:

Для солнечных коллекторов есть несколько важных характеристики:

• коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
• коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
• общая и апертурная площадь;
• КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Что подтолкнуло заняться этим проектом

Во-первых, нестабильное напряжение сети, перебои, невыполнение своих обязанностей РЭС при обращении… добило праздники без электричества. В Новый год отключилось сразу после 12-ти ночи, включили только днём.

23 февраля (метель) целые сутки без света, днём наблюдал за фейерверками на высоковольтной линии, затем как электрики на автовышке сопли морозили, перетягивая провода. Вечером включали-отключали… что-то не получилось, включили на следующий день и похоже на другую фазу, напряжение 160-170В (перекос фаз). Обратился… через месяц приехала комиссия, но напряжение к тому времени уже подросло и днём бывало до 200-205В что входило в допустимый предел (по закону подлости в момент приезда комиссии), что-то пообещали сделать… но получилось как всегда.

Во-вторых, детская мечта, в молодости пытался мастерить нечто подобное, ветряки из автогенераторов и.д., но не было таких возможностей как сейчас. И в-третьих, нужно же чем-то заниматься на пенсии (люблю ковыряться в электронике и электрике). Не хватало средств, жаба давила, но желание было уже не остановить).

Актуальность организации гелиосистемы

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

• Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
• Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
• Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

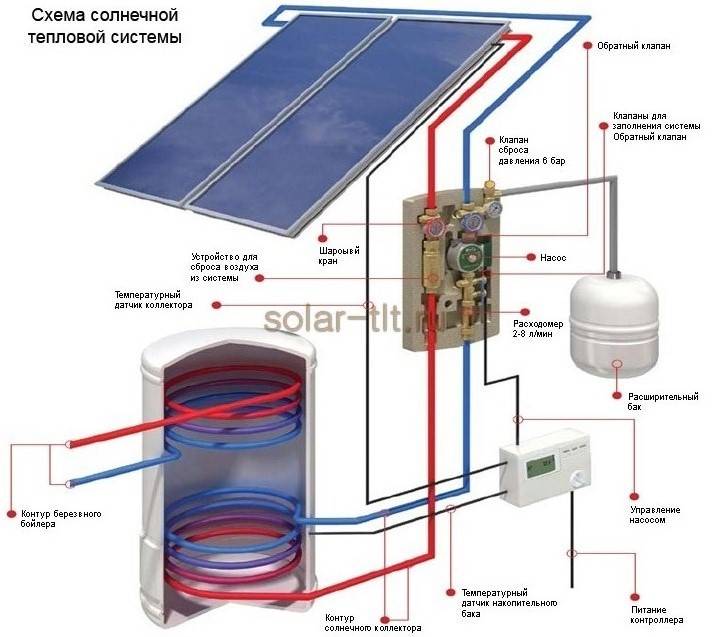

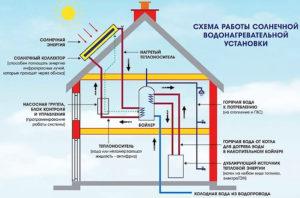

Схема гелиоустановки

Система отопления состоит из следующих компонентов:

• Солнечный коллектор преобразует энергию солнца в тепловую.
• Подающая магистраль доставляет теплоноситель в бак-накопитель.
• Электронасос осуществляет циркуляцию жидкости-теплоносителя.

В баке-накопителе происходит передача тепла от контура гелиоустановки контуру паровой системы отопления дома. В этой емкости может быть размещен дублирующий нагревательный элемент, который автоматически включается, если погодные условия не способствуют нагреву теплоносителя до заданных параметров. Жидкость гелиоустановки соответствует противоречивым требованиям. Она должна быть морозоустойчивой, но в то же время не испаряться при высокой температуре и не быть токсичной. В большинстве установок используется теплоноситель, состоящий из 60 % дистиллированной воды и 40 % гликоля. Автоматика позволяет без участия человека поддерживать нужную температуру внутри помещения и не допускать перегрева теплоносителя.

Конструктивные особенности плоского солнечного коллектора

Наиболее востребованным вариантом является, согласно многочисленным отзывам, солнечный коллектор плоского типа, который можно изготовить своими руками. Такая система эффективна для организации горячего водоснабжения в теплый период года. В зимнее время КПД устройства очень низкий.

Корпус коллектора имеет плоскую квадратную или прямоугольную форму. Он выполняется из металла или другого материала с высоким коэффициентом теплопроводности. Изделие покрывается темной краской для улучшения абсорбирующих качеств.Внутри корпуса располагается пластина, в которой находится змеевик, изготовленный из медной трубки малого сечения. По трубкам осуществляется циркуляция теплоносителя. Для минимизации потерь тепла внутри корпуса уложен теплоизоляционный материал.

Чтобы мусор не проникал в корпус устройства, он сверху закрывается стеклянной или поликарбонатной крышкой, которая способна усилить нагрев. Для эффективной работы коллектора ее необходимо периодически протирать от загрязнений и пыли.

Плоский солнечный коллектор рекомендуется устанавливать в южных регионах, где данный вариант характеризуется наилучшими показателями цены и эффективности. Такое устройство отличается способностью к самоочищению, высоким КПД в летний период и низкой стоимостью.

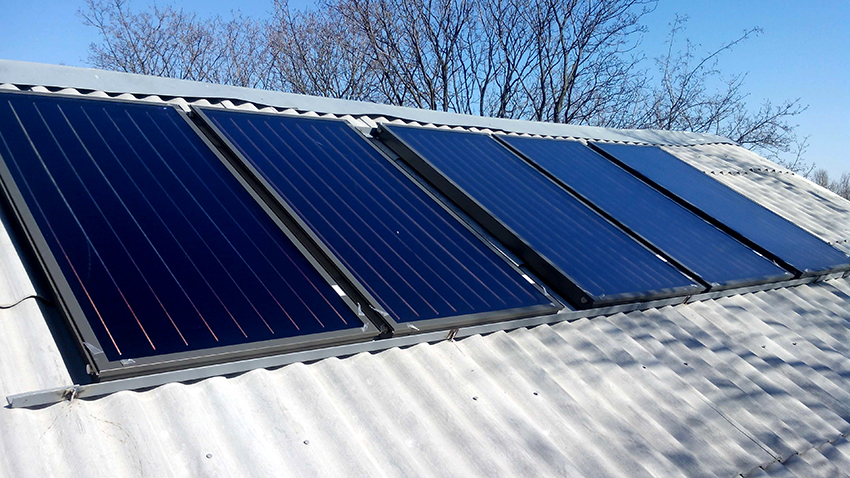

Плоские солнечные коллекторы являются самыми востребованными

Однако плоским коллекторам свойственны значительные тепловые потери, которые возникают вследствие конструктивных особенностей устройства. Такая система имеет низкий КПД в весенне-осенний период. Конструкция характеризуется высокой парусностью, что вызывает опасность повреждения в процессе эксплуатации ее элементов.

Виды

В соответствии с конструкцией, видом теплоносителя и способу его использования и передачи тепла, солнечные коллекторы бывают:

По типу конструкции:

• Плоские – представляют из себя конструкцию в виде прямоугольника (коробки), выполняемую из прочного материала и служащую корпусом устройства. Во внутренне пространство корпуса укладывается изоляция, по поверхности которой монтируется абсорбирующая (поглощающая тепло) пластина. В специальные углубления абсорбера, укладываются трубки (как правили изготовленные из меди), в которые, в дальнейшем, подается теплоноситель. С наружной стороны корпус закрывается поглощающей оболочкой и защитным стеклом.
• Вакуумные – в устройстве данного типа, определенное количество вакуумных трубок, объединены в общем корпусе коллектора. В корпусе устроен теплообменник, в котором теплоноситель, циркулирующий во внутреннем контуре вакуумных трубок, передает полученную энергию, теплоносителю наружного контура.

По типу теплоносителя:

• Воздушные;
• Водяные.

По способу использования теплоносителя:

• Пассивные – солнечный коллектор используется в паре с баком накопителем, и служит для горячего водоснабжения, без устройства дополнительных инженерных элементов сети (циркуляционный насос, элементы защиты и т. д.).
• Активные – система, кроме монтажа коллектора, комплектуется техническими устройствами (насос, защитные клапана, бак накопитель, дополнительные элементы нагрева теплоносителя), и может использоваться как для горячего водоснабжения, так и для отопления помещений.

По способу передачи тепла:

• Косвенного действия, когда в системе отопления (горячего водоснабжения), присутствует бак-аккумулятор (накопитель), в котором происходит передача тепловой энергии, полученной, наружным контуром, от солнечных лучей, и передаваемой внутреннему контуру, циркулирующему в системах ГВС и отопления.
• Прямого действия, прямоточные – данный способ используется в системах ГВС, при этом циркуляция воды, в контуре коллектора, осуществляется под воздействием разности температур и путем установки дополнительных элементов (кранов, клапанов и т. д.).

Поликарбонат как главный материал

Для изготовления этого устройства наиболее подходящий материал — сотовый поликарбонат. Его использование связано не только со значительным снижением затрат, но и с основными характеристиками, полностью отвечающими требованиям, предъявляемым к этому случаю. При производстве солнечных коллекторов фабрики используют специальное стекло, а в случае самостоятельного изготовления достаточно будет запастись поликарбонатом.

В процессе выбора материала особое внимание следует уделить его прозрачности. Для создания коллектора следует использовать сотовый поликарбонат, основные характеристики которого — отличная светопропускание и высокие показатели прочности. Благодаря такой структуре материала значительно увеличится скорость нагрева воды, так как будет создан «парниковый эффект»

Благодаря такой структуре материала значительно увеличится скорость нагрева воды, так как будет создан «парниковый эффект».
