Особенности солнечного отопления для дома

Использование солнечной энергии для отопления

Распространение системы солнечного отопления частного дома постоянно растет, так как это инновационная технология, использующая солнечную энергию. На сегодняшний день уже абсолютно каждый владелец частного или загородного дома может установить у себя такую систему. Заметим, что финансовые средства потребуется вложить только в приобретение оборудования, которое понадобится для того чтобы накапливать тепло, а вот сама энергия достанется вам бесплатно.

Отметим, что установленная система сможет прослужить вам более 25-ти лет, а окупится она примерно через 3 года, если эксплуатировать ее постоянно.

Отопление дома от солнца может быть двух типов:

• На основе солнечных батарей.
• На основе солнечных коллекторов.

Отопление с помощью солнечных батарей

Отопление с помощью солнечных коллекторов

Солнечное отопление обладает множеством преимуществ:

• Существенно экономятся затраты на топливо.
• Это полностью экологически безопасная система.
• Простота использования.
• На фотоэлементы цены падают, поэтому падает и стоимость оборудования и монтажа системы.

Среди недостатков можно отметить следующие:

• Когда день пасмурный, энергии будет вырабатываться существенно меньше.
• Оборудование и монтаж такой системы – дорогое удовольствие.
• Бесперебойная работа такой системы требует к себе особенного внимания: точных расчетов и верной установки всех элементов.

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель. В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых. Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Принцип работы системы

Трубчатая система, наполненная антифризом для корректной работы в зимнее время

Чтобы применение энергии солнца было максимально эффективным, можно действовать разными методами. Принцип первого основан на непосредственном прогревании коллекторных элементов лучами солнца. Накапливая тепло, устройства передают его жидкому теплоносителю, находящемуся в контурах отопления и горячего водоснабжения. Ресурс может расходоваться на реализацию обеих этих целей или только одной. Действие второго способа основано на внедрении в отопительную систему солнечных батарей, преобразующих накопленную энергию в электричество, передаваемое затем потребителю.

При использовании устройства, сделанного из змеевика, в солнечную погоду можно нагреть воду до 60-65 градусов. При этом система является автономной, теплоноситель в ней циркулирует естественным путем, домовладельцам вмешиваться в ее работу приходится нечасто. Цикл движения выглядит так: подогретая жидкость становится менее плотной, за счет чего происходит ее устремление вверх – в подготовленную емкость (например, бачок). Плотная холодная вода направляется в нижнюю область коллектора. Помимо бака, для монтажа системы требуются несколько труб. По ним подается и сливается нагретая вода и поступает в коллектор холодная. Также нужны 4 вентиля: сливной, запорный, подпитывающий, сбрасывающий давление в системе.

Водяные коллекторы в зимнее время целесообразно демонтировать, так как данный теплоноситель имеет свойство замерзать, что делает эксплуатацию бесполезной. Модели, которые предназначены для круглогодичного использования, нуждаются в регулярной очистке от пристающего снега. Последний имеет свойство отражать лучи солнца, что серьезно снижает КПД коллектора.

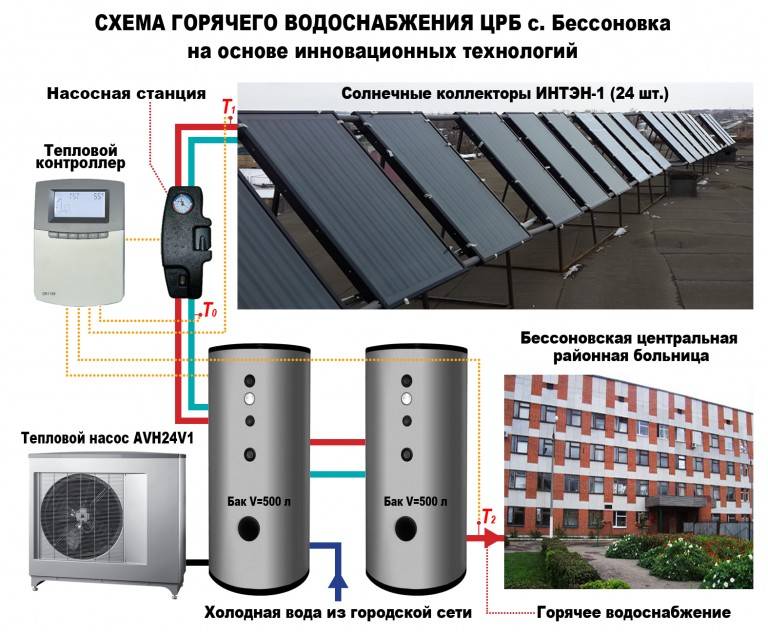

Солнечный коллектор для подогрева воды

Гелиоустановки для нагрева воды — это самые распространенный вариант использования энергии солнца, которые можно использовать круглый год. Есть некоторые нюансы в подключении, эффективности работы и уходе. Подробнее разберем чем отличается схема подключения коллектора в зимний и летний период.

Летний вариант горячего водоснабжения от солнечного коллектора

Монтаж установки для работы в теплое время года не сложный. Чаще устанавливают для летнего душа или для обеспечения дачного дома горячей водой.

Если вода будет использоваться на улице, как в случае с летним душем, то бак тоже должен располагается на улице. Если водоснабжение требуется в доме, то бак устанавливается там же.

В таких установкам происходит естественная циркуляция жидкости, поэтому необходимо придерживаться следующих рекомендаций:

1. Батарея коллектора устанавливается немного ниже уровня бака, куда будет поступать горячая вода.
2.  Для соединения бака с коллектором используют трубки не меньше, чем 7,5 сантиметров.

Для эффективной работы иногда используют циркуляционный насос.

Зимняя схема подключения солнечного подогрева воды

Если гелиосистема используется все сезоны, то нужно помнить, что нельзя использовать в качестве теплоносителя воду, так как она замерзнет и порвет трубы. Для использования установки зимой используют антифриз. Схема установки будет выглядеть так:

1. Устанавливается бойлер косвенного нагрева.
2. Антифриз нагревается и проходит по змеевику и согревает воду, которая находится в этот момент в баке.
3. Для контроля устанавливают расширенный бак, автоматический воздухоотводчик, предохранительный клапан.

Эффективность работы гелиосистем в зимой ниже, по сравнению с выработкой энергии в летом.

Принцип работы солнечных батарей

Батареи выступают в роли фотогенераторов электрической энергии. Свет солнца образует постоянный ток и оказывает влияние на полупроводниковые элементы. В элементах солнечных батарей появляется напряжение, которое подается на объекты. Энергия накапливается с помощью специального аккумулятора, ее можно будет применять в пасмурные дни.

Частный дом отапливать с помощью солнечных батарей лучше всего, установив их на крыше помещения с южной стороны. Угол крыши при этом должен быть равен 30 градусам и больше. Следует учитывать и наличие рядом деревьев или других сооружений, которые способны создавать помехи.

Поток лучей должен идти из расчета 1000 кВт в час на квадратный метр за год. При таком расчете полученная энергия будет равна применению газа в количестве 100 л. Если батарея мощная и имеет площадь порядка 4 квадратных метров, то этого будет достаточно для обеспечения горячей водой семьи из трех человек. Оборудование включает в себя:

• верхнюю прозрачную панель из пластмассы или стекла, внутри которой циркулирует воздух или вода;
• зачерненную поверхность на основе металла для поглощения теплоэнергии;
• водяной бак или накопительный резервуар, в который поступает газ или жидкость.

Несмотря на широкое распространение в западных странах систем для отопления, работающих на энергии Солнца, в России и государствах бывшего СССР они не особо популярны. Многие сомневаются в целесообразности установки такого оборудования, поскольку полагают, что оно очень дорогое и вряд ли сможет окупиться. Естественно, что разумное зерно в таких суждениях присутствует, ведь стоимость оборудования действительно высокая. Но если есть желание попробовать, можно обойтись без существенных затрат.

Для начала можно попробовать поставить своими руками небольшую установку для нагрева воды с помощью солнечной энергии. Она не потребует высоких затрат. Затем можно будет посмотреть на свои возможности. Некоторые эксперты полагают, что в скором времени такие технологии станут более востребованы, поскольку срок их окупаемости существенно сократится.

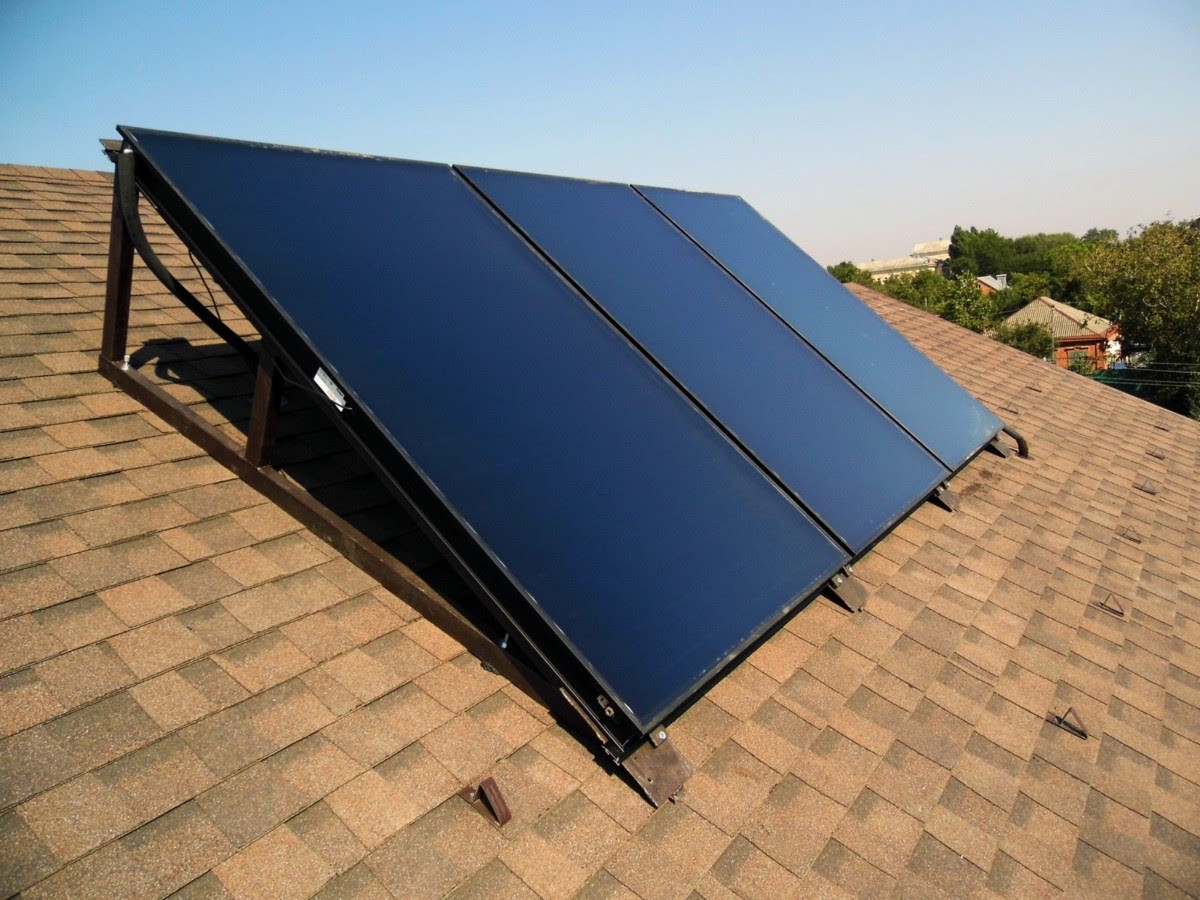

Плоские закрытые солнечные коллекторы

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.

Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

• простота конструкции;
• хорошая производительность в регионах с теплым климатом;
• возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
• способность самоочищаться от снега и инея;
• низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

• высокие теплопотери;
• большой вес;
• высокая парусность при расположении панелей под углом к горизонту;
• ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Правда ли что солнечное отопление в 20 раз дешевле типичного газового?

Во сколько раз солнечное отопление дешевле газового, может подсчитать каждый пользователь индивидуально, потому как все зависит от многих факторов, как-то наличие газовых магистралей низкого и высокого давления, типа газа, если все-таки таковой имеется, ну и конечно факторов, определяющих возможность использования гелиоустановок.

Несомненным плюсом, в сравнении с газовыми котлами, будет тот факт, что при использовании гелио коллекторов, после первоначальных затрат на приобретение и монтаж оборудования, в дальнейшем тепловая энергия вырабатывается бесплатно, в требуемых объемах.

К тому же, использование солнечной энергии, является экологически чистым и безопасным производством, исключающим многие негативные последствия, которые могут произойти при использовании газового оборудования.

Достоинства и недостатки воздушного отопления

Воздушная система отопления частного дома имеет как плюсы, так и минусы. К достоинствам можно отнести следующие характеристики:

– высокий уровень КПД (более 90%);

– отсутствие дополнительного оборудования – радиаторов и труб;

– комфортный микроклимат в отапливаемом помещении;

– малая инерционность системы, позволяющая быстро нагревать дом или понижать температуру при необходимости;

– вентиляторы можно использовать совместно с печами, работающими на твердом топливе, это позволяет обогревать все помещения в доме;

– очищение воздуха от аллергенов и других вредных веществ благодаря фильтрам;

– возможность соединять систему с увлажнителем воздуха;

– в летний сезон с помощью дополнительной тяги можно охлаждать помещение.

Воздушное отопление частного дома, минусы которого мы рассмотрим ниже, далеко не совершенная система. У нее есть серьезные недостатки:

– данный вид отопления следует закладывать еще в начале строительства дома;

– сложность монтажа;

– расчет диаметров воздухоотводов перед прокладкой;

– воздушное отопление требует постоянного технического обслуживания;

– модернизировать систему в процессе эксплуатации очень сложно;

– воздушное отопление требует дополнительной фильтрации и увлажнения воздуха;

– в случае перебоев в подаче электричества нужно иметь резервный источник тока.

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

• обеспечение горячего водоснабжения не более 70%;
• обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

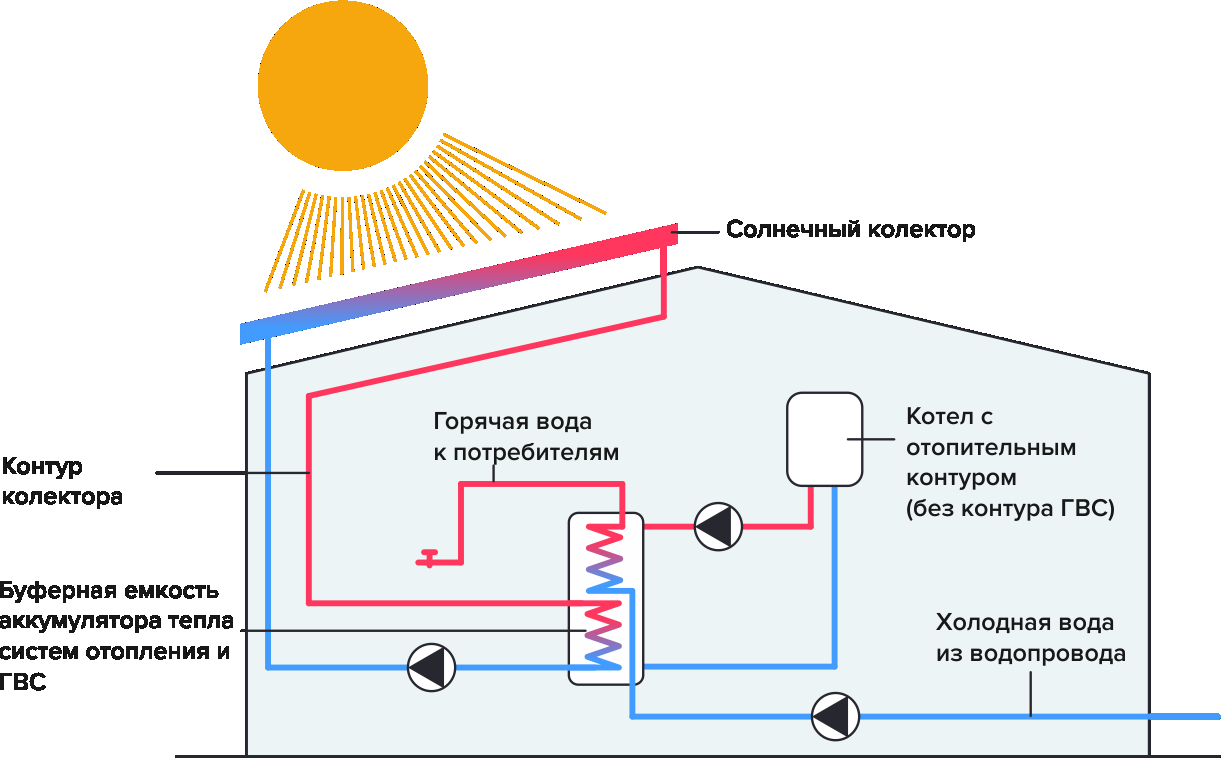

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

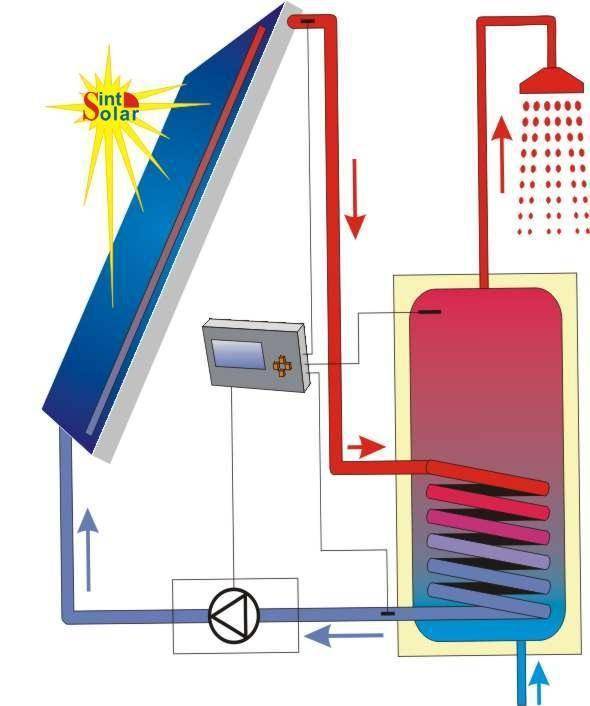

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

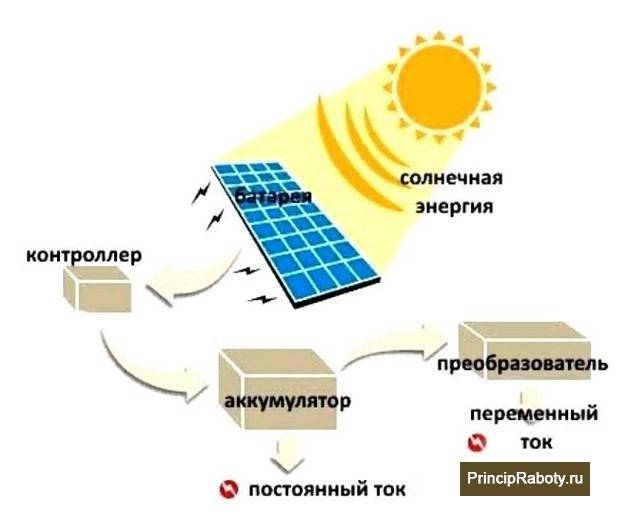

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений
Фото из
Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин

Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается

Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей

Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать

Солнечные электростанции в отоплении дома

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

Воздушный коллектор

Эта установка может быть использована для воздушного отопления дома. Конструктивно она очень напоминает описанный выше пластиковый коллектор, но циркулирует и нагревается в нем воздух. Такие устройства навешиваются на стены. Действовать они могут двумя способами: если воздушный гелионагреватель герметичен, воздух забирается из помещения, нагревается и возвращается в то же помещение.

Воздушный коллектор устанавливается на южной стене

Есть другой вариант. В нем обогрев совмещен с вентиляцией. В наружном корпусе воздушного коллектора имеются отверстия. Через них внутрь конструкции поступает холодный воздух. Проходя через лабиринт, от солнечных лучей он нагревается, а затем подогретым попадает в помещение.

Такое отопление дома будет более-менее эффективным, если установка будет занимать всю южную стену, и при этом тени на этой стене не будет.

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома

Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком. Единственной проблемой становится расположение скатов относительно положения солнца на небе — иногда приходится устанавливать трекинг-систему для поворота панелей

Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше.

Сравнительные характеристики некоторых видов солнечных коллекторов

Основной характеристикой любого солнечного коллектора является его производительность. В зависимости от конструктивных особенностей и разности температур определяется КПД системы. при этом стоит учесть, что стоимость плоских коллекторов значительно ниже, чем аналогичный показатель трубчатых систем.

Выбирая солнечный коллектор, следует внимательно изучить параметры, от которых зависит эффективность солнечного водяного отопления и мощность конструкции.

Солнечные коллекторы имеют ряд достаточно важных характеристик:

• По коэффициенту адсорбции можно определить отношение общей и поглощенной энергии солнечного излучения.
• По коэффициенту эмиссии определяется отношение количества переданного тепла и поглощенной энергии.
• Соотношение общей и апертурной площади.
• Коэффициент полезного действия.

Достоинства и недостатки солнечного отопления

Солнечная батарея, которую можно установить на участке или на крыше дома

Данный вид энергии экологичен, его использование доступно всем и не сопровождается выбросами в окружающую среду вредных соединений. Массовое применение систем солнечного отопления частного дома поможет сохранению природных ресурсов, используемых для обогрева помещения: угли, древесина и газовое топливо. Использование солнечных отопительных конструкций полностью безопасно для жильцов и для внешней среды. О традиционных типах топлива этого сказать нельзя – задымление не слишком благоприятно сказывается на атмосфере, может вызвать слезотечение и дискомфорт у окружающих.

Для экономии полезного пространства участка можно установить систему на крыше. Крепление таких коллекторов поможет также минимизировать затраты места на отопительные приборы в самом помещении. Еще одно преимущество – солнечные панели для дома не издают каких-либо шумов при работе.

Недостатком является то, что не все местности обладают климатическими условиями, подходящими для круглогодичного использования энергии солнца без дополнительных средств отопления. В большинстве регионов России в зимнее время необходимо параллельное использование обогревателей, работающих от электричества, или иных приспособлений подобного назначения. Иногда гелиосистему подключают только для работы в сезоны, характеризующиеся достаточной освещенностью, в темные периоды используют иные теплогенераторы.

Что такое

Гелиоустановка — это современный экологичный способ получения и последующего применения тепловой энергии от солнца. Во многих странах установки уже давно используют в частном секторе и промышленных масштабах. Системы подходят для нагрева воды или отопления. Преимущества для владельца:

• Владелец установки бесплатно получает солнечную энергию, которую может потом распределить по дому.
• Процесс получения и преобразования энергии экологичен и не наносит вреда планете.
•  Энергия солнце неиссякаема, поэтому владелец установки всегда может быть уверен в ее получении.
• По сравнению с другими установками альтернативного получения энергии, стоимость коллектора невысокая.

Как и у любой установки, у солнечного коллектора есть и свои минусы —  результат работы зависит от погоды.

В нашей стране использование гелиосистем не так распространено, как в Европе и Америке, по причине низкой эффективности, связанной с погодными условиями. Лидеры по установке гелиоколлекторов сегодня Япония и Китай.

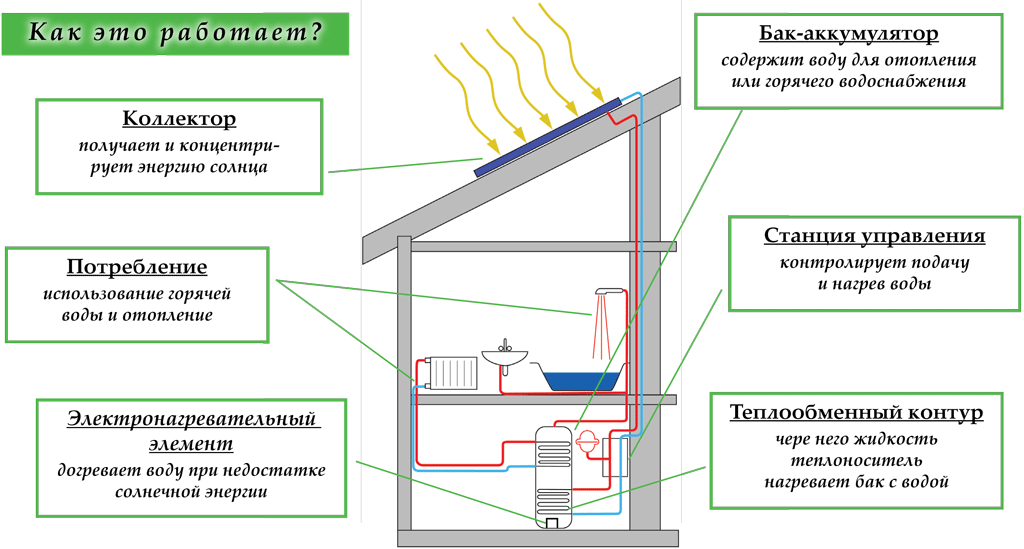

Из чего состоит и как работает солнечный коллектор

Каждый солнечный коллектор включает в себя следующие элементы:

• коллектор для сбора энергии;
•  насосы для циркуляции;
• трубопровод, где происходит циркуляция теплоносителя;
• система управления за установкой;
• теплоноситель;
• бойлер.

Гелиоустановка совместима с водонагревателями и газовыми котлами. Дополнительно монтируют теплосчетчик, который помогает вычислить выработанную энергию и подсчитать реальную экономию киловатт.

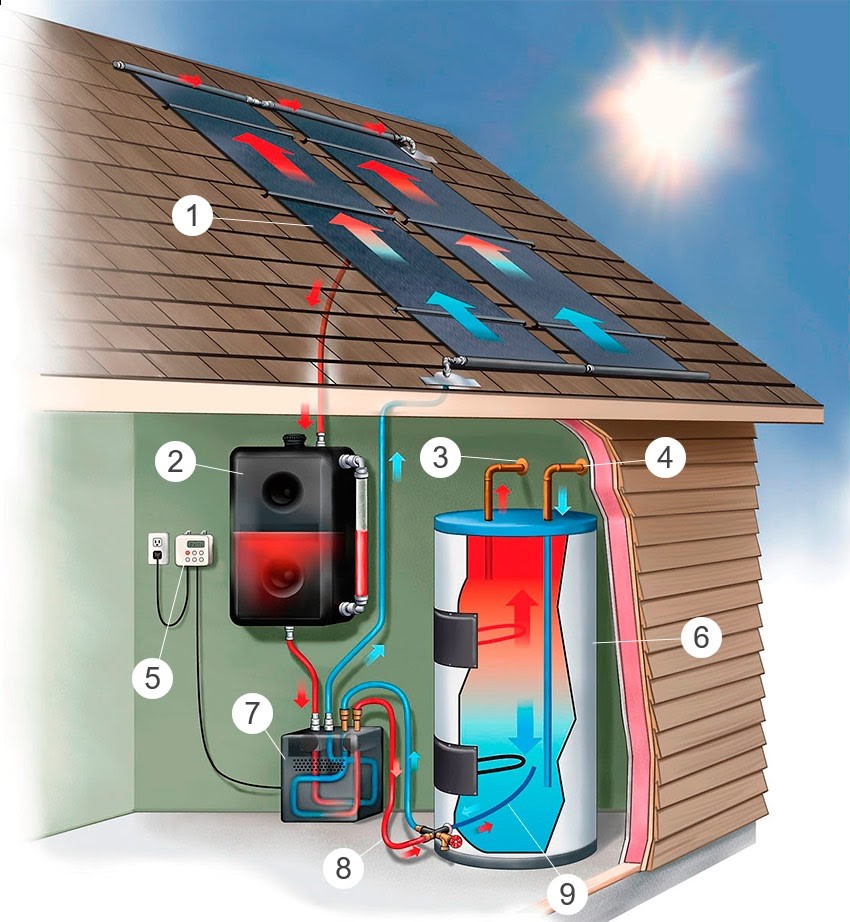

1.Солнечный коллектор. 2. Буферный бак. 3. Горячая вода. 4. Холодная вода. 5. Котроллер. 6. Теплообменник. 7. Помпа. 8. Горячий поток. 9. Холодный поток.

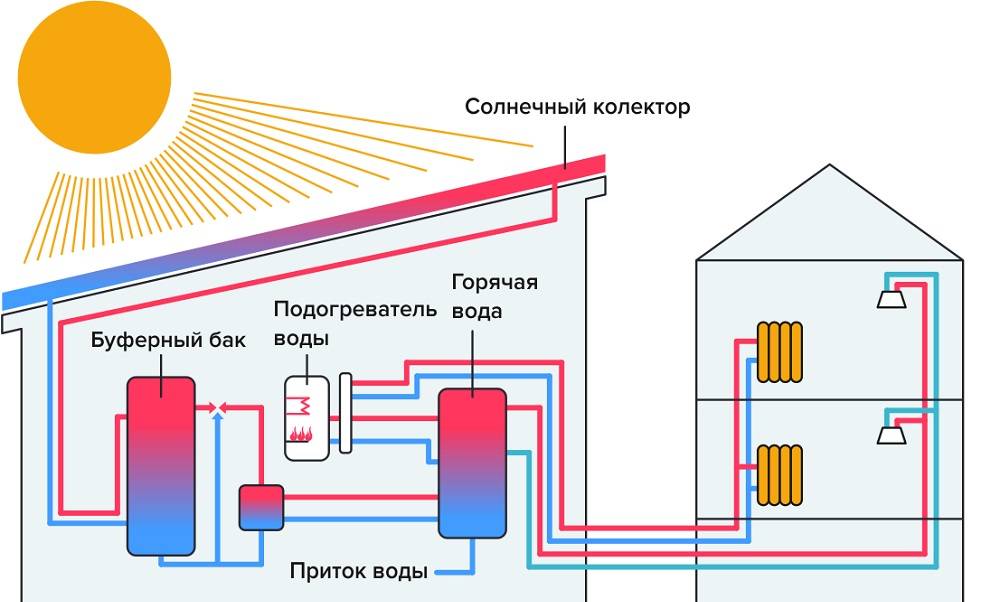

Жидкостные отопительные системы

В системах, работающих на основе жидкого теплоносителя, в качестве аккумулирующего вещества применяют обычную воду. Абсорбция энергии происходит в солнечных коллекторах плоской конструкции. Энергия аккумулируется в баке накопителе и расходуется по мере возникновения надобности.

Для передачи энергии от накопителя в здание применяют водо-водяной или водовоздушный теплообменник. Система горячего водообеспечения оборудована дополнительным баком, который называют баком предварительного нагрева. Вода нагревается в нем за счет солнечного излучения и далее поступает в обычный водонагреватель.

Требования к материалам для изготовления самодельного солнечного коллектора

Для изготовления каркаса солнечного коллектора для отопления своими руками применяется фанера, деревянный брус, плиты ОСП или другие подобные варианты. Как альтернативу можно использовать алюминиевый или стальной профиль со вставками из аналогичных материалов, что придаст конструкции прочность и надежность. Однако такой корпус будет иметь высокую стоимость.

Материалы должны удовлетворять требованиям, предъявляемым к конструкциям, которые располагаются на открытом воздухе. Поскольку в среднем период эксплуатации солнечного коллектора составляет 20-30 лет, необходимо, чтобы материалы характеризовались высокими эксплуатационными характеристиками, которые будут оставаться неизменными на протяжении всего периода службы установки.

Древесина для корпуса должна обрабатываться водно-полимерными составами и покрываться лакокрасочными эмульсиями. Стальной профиль необходимо надежно защитить от коррозии.

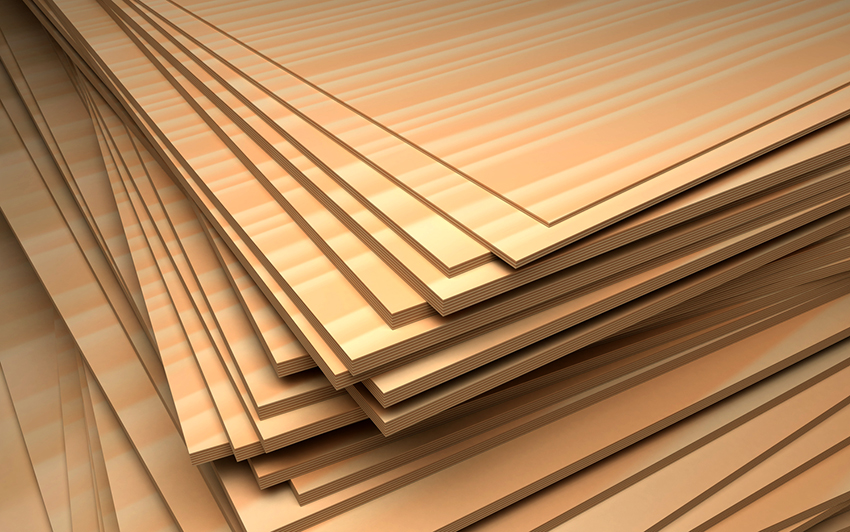

Для изготовления каркаса коллектора используется фанера, плиты ОСБ или брус

Для изготовления абсорбера гелиостата своими руками используют доступные подручные материалы. Змеевик может быть произведен из жесткой ПВХ трубы с фитингами, гибкой ПНД трубы, гнутой медной или металлической трубки. Для абсорбера подойдет теплообменник старого холодильника. Также элемент можно выполнить из алюминиевых банок или пластиковых бутылок. Главным критерием выбора является теплопроводность материала.

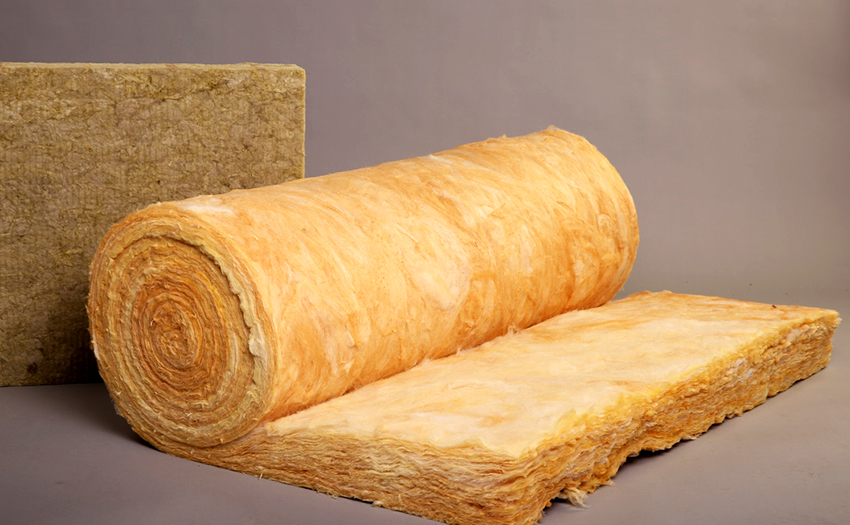

Для предотвращения потерь тепла корпус следует утеплить со всех сторон. Для этих целей преимущественно используется минеральная вата или пенопласт. Хорошо себя зарекомендовал фольгированный вариант утеплителя, который обеспечит не только теплоизоляцию, но и отражение лучей солнца от поверхности.

Теплообменник закрывается защитной поверхностью, в качестве которой может быть использовано закаленное стекло или монолитный поликарбонат. Материал должен иметь рифленую, а не гладкую поверхность.

Чтобы предотвратить потерю тепла, корпус коллекторов утепляют минеральной ватой или пенопластом

Системы с принудительной и естественной циркуляцией

К этой категории технологий можно отнести системы, работающие на основе естественной и принудительной циркуляции носителя энергии.

Основа работы систем с естественной циркуляцией состоит в самостоятельном движении теплоносителя. Под воздействием повышающейся температуры он теряет плотность и поэтому стремиться в верхнюю часть устройства. Возникающая разница в величине давлений и заставляет функционировать оборудование.

Система с принудительной циркуляцией

Оборудование с принудительной системой циркуляции включает в свою конструкцию маломощный насос, который контролирует циркуляцию теплоносителя по всему контуру. Работа такого насоса контролируется электроникой. Энергопотребление такого насоса незначительно в сравнении с объемами выработки тепла всей системой.

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель. В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых. Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд
