Медные токопроводящие ленты — это эталон надежности в электротехнике, обеспечивающий максимальную проводимость и долговечность соединений. В современной электротехнике, энергетике и приборостроении токопроводящие ленты являются ключевыми элементами для создания надежных шин, заземляющих контуров, экранов и токоотводов. Два материала традиционно доминируют на этом рынке — медь и алюминий. Каждый из них обладает уникальным набором физико-химических и экономических характеристик, делающих его предпочтительным в определенных условиях.

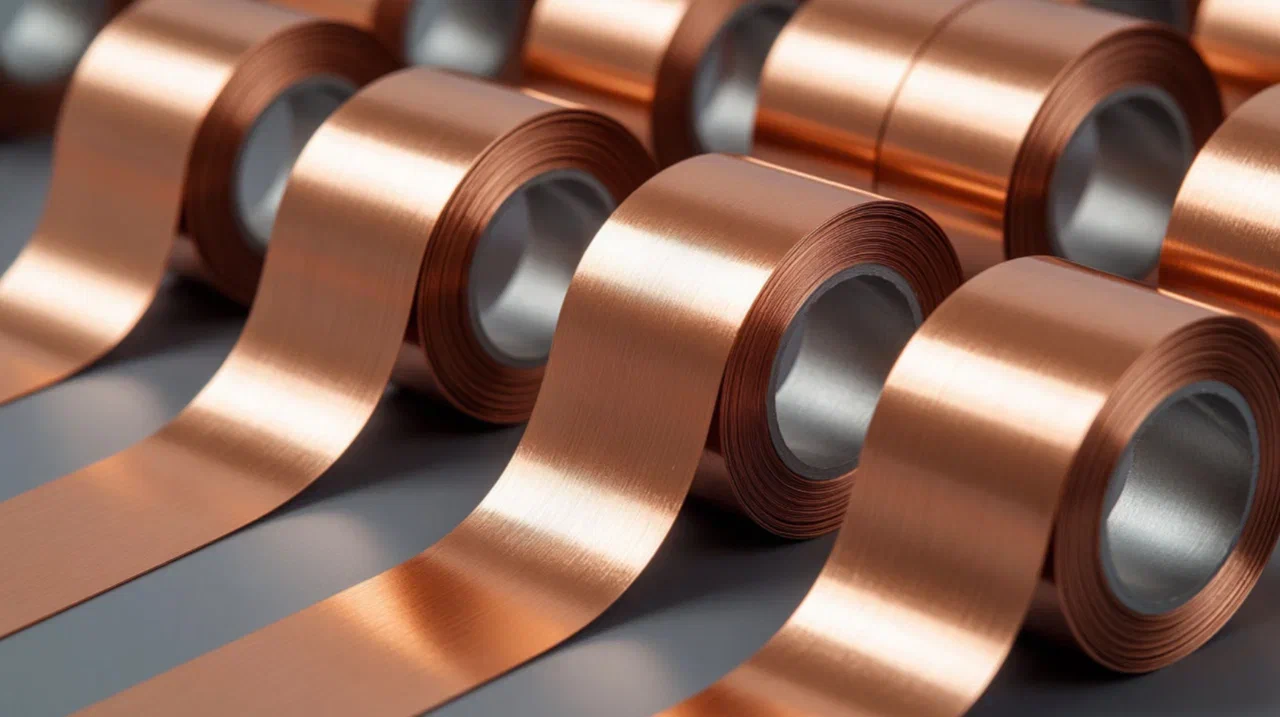

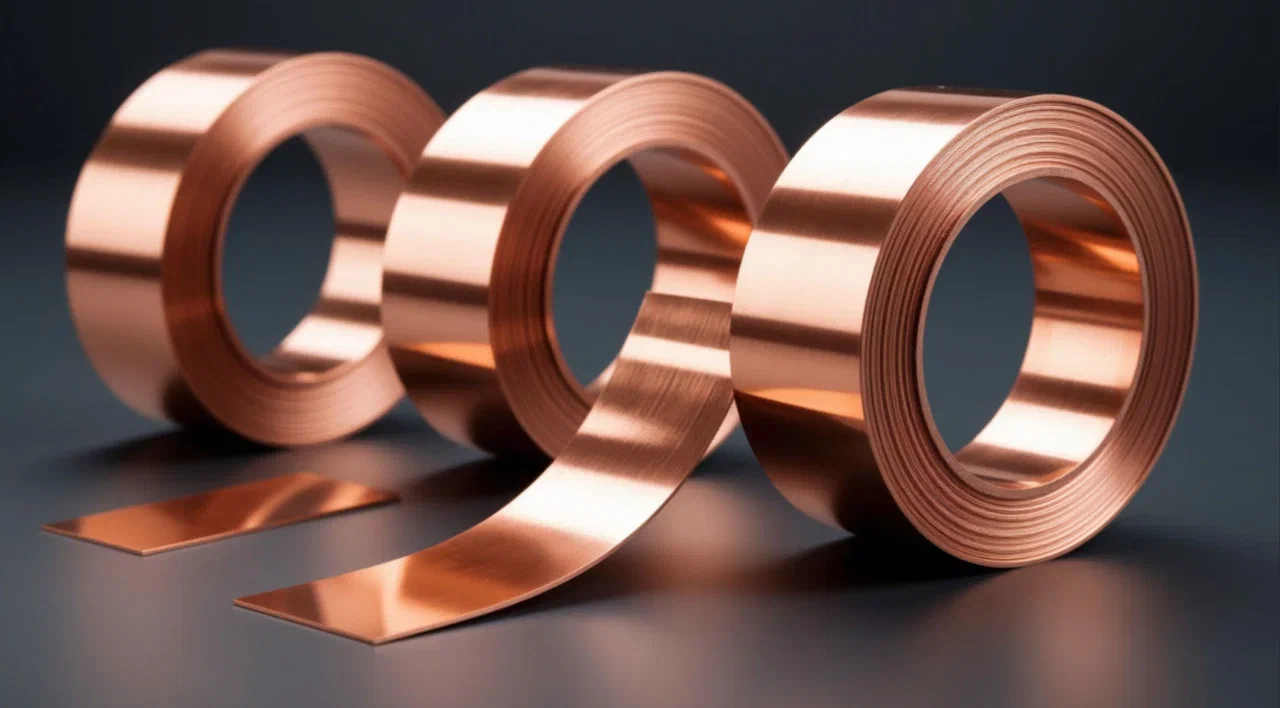

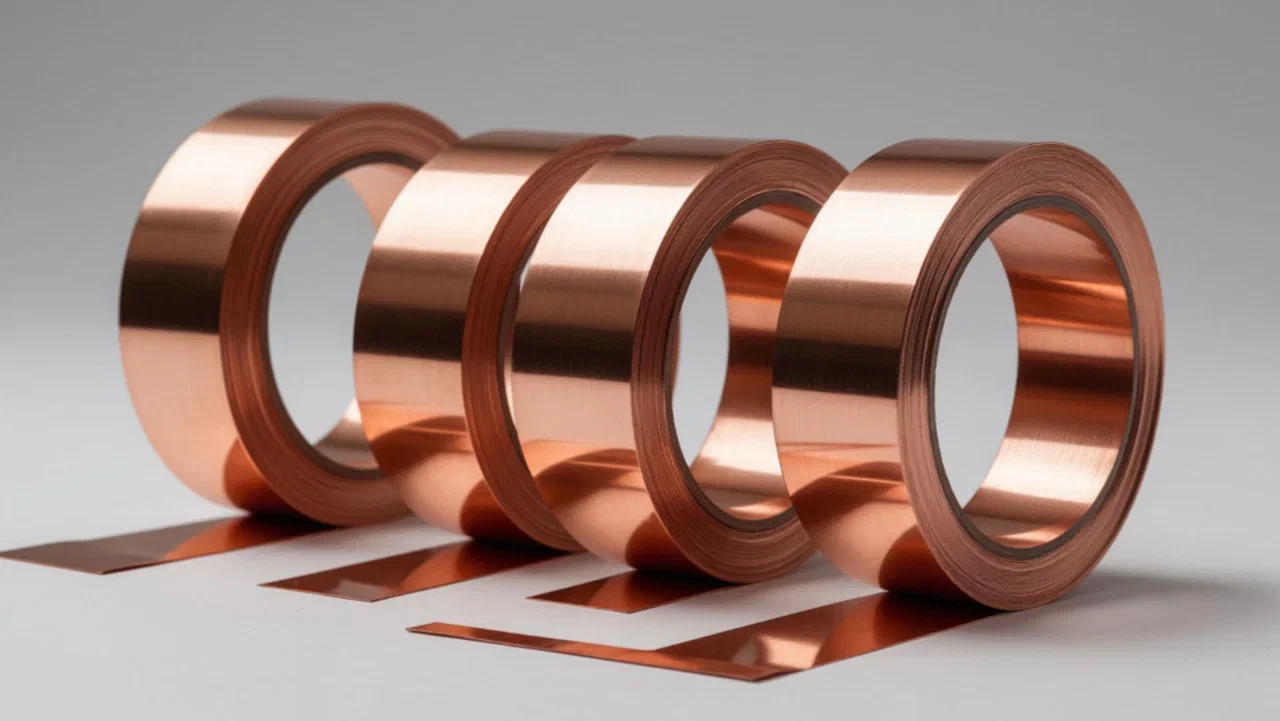

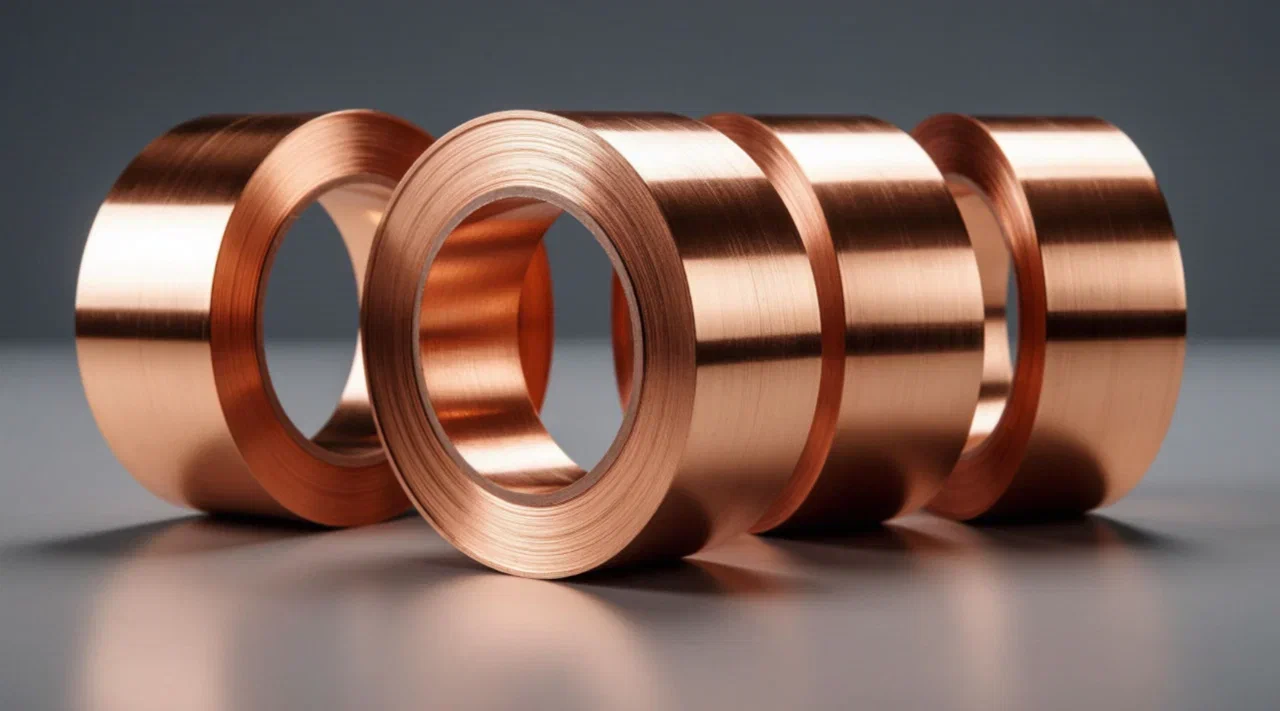

1. Медная токопроводящая лента: эталон проводимости и надежности
Медь исторически является основным материалом для ответственных электротехнических применений. Ее использование в виде ленты, шин и проволоки обусловлено выдающимися электрофизическими свойствами.
Неоспоримые преимущества меди:
- Высокая удельная электропроводность: У чистой электротехнической меди (марки М1, М0) она составляет около 58 МСм/м, что является эталоном (принято за 100% IACS). Это позволяет использовать ленты меньшего сечения при той же токовой нагрузке по сравнению с алюминием.
- Отличная теплопроводность: Способствует эффективному отводу тепла от мест соединений и точек нагрева, повышая общую надежность системы.
- Высокая пластичность и ковкость: Медная лента легко гнется, штампуется, режется без образования трещин. Это упрощает монтаж, особенно в сложных пространственных конфигурациях.
- Хорошая паяемость и свариваемость: Медь без особых проблем паяется обычными припоями и отлично сваривается контактной сваркой, что обеспечивает создание надежных, долговечных и малоомных соединений.
- Коррозионная стойкость: В обычных атмосферных условиях медь окисляется, образуя тонкий, плотный слой оксида (патины), который защищает основной металл от дальнейшей коррозии и незначительно ухудшает контактные свойства.
Существенные недостатки:
- Высокая плотность и вес: Плотность меди (8900 кг/м³) более чем в 3 раза выше, чем у алюминия. Это критично для мобильных устройств, авиации, космонавтики, где каждый грамм на счету.
- Значительная стоимость: Медь — значительно более дорогой материал. Цена на медную ленту может в 3-5 раз превышать стоимость алюминиевой аналогичного сечения, что напрямую влияет на себестоимость конечного изделия.
- Склонность к ползучести под давлением: При длительном механическом давлении в контактных соединениях медь может «течь», что со временем ослабляет контакт, если не предусмотрены пружинящие элементы.
2. Алюминиевая токопроводящая лента: легкая и экономичная альтернатива
Алюминий пришел в электротехнику как более доступный и легкий заменитель меди. Его свойства определяют свою нишу, где преимущества веса и цены перевешивают более низкую проводимость.
Ключевые преимущества алюминия:
- Низкая плотность и малый вес: Плотность алюминия (~2700 кг/м³) делает ленты из него исключительно легкими. Это главный аргумент в пользу алюминия в воздушных линиях электропередачи, подвижном составе, летательных аппаратах.
- Существенно более низкая стоимость: Алюминий является одним из самых распространенных металлов в земной коре, что делает его значительно дешевле меди. Экономия на материале может быть колоссальной, особенно для крупных проектов.
- Высокая коррозионная стойкость на воздухе: Алюминий мгновенно покрывается прочной, химически стойкой оксидной пленкой (Al2O3), которая защищает его от дальнейшего окисления. Это отличное свойство для наружных установок.
- Нетоксичность и простота вторичной переработки: Алюминий экологически инертен, а его переплавка требует лишь 5% энергии от затрат на первичное производство.
Существенные недостатки:
- Более низкая электропроводность: Удельная проводимость электротехнического алюминия (марки А5Е, А7Е) составляет около 36 МСм/м, что примерно в 1.6 раза хуже меди. Для пропускания одного и того же тока алюминиевая лента должна иметь большее поперечное сечение (примерно на 60%).
- Низкая механическая прочность и ползучесть: Алюминий — более мягкий и пластичный металл. Он сильнее деформируется под нагрузкой, что требует особого внимания к способам крепления и защиты от механических повреждений.
- Проблемы с контактными соединениями: Это главная «ахиллесова пята» алюминия. Твердая оксидная пленка обладает высоким сопротивлением, ее необходимо разрушать при монтаже. Алюминий плохо паяется обычными методами, требует специальных флюсов и припоев. В болтовых соединениях из-за разных коэффициентов термического расширения (большего, чем у меди и стали) и ползучести возможны ослабления контакта, перегрев и пожары. Требуются специальные меры: переходные биметаллические наконечники, контактные смазки (пасты), специальные шайбы и регулярная протяжка соединений.
- Гальваническая коррозия: При прямом контакте с медью или сталью в присутствии электролита (влаги) алюминий, как более электроотрицательный металл, будет интенсивно корродировать. Необходима изоляция контактов.
3. Сравнительная таблица: Медь против Алюминия
| Критерий сравнения | Медная лента (марка М1) | Алюминиевая лента (марка А5Е) | Краткий вывод |
|---|---|---|---|
| Удельная электропроводность (при 20°C) | 58 МСм/м (~100% IACS) | 36 МСм/м (~62% IACS) | Медь эффективнее по току на единицу сечения. |
| Плотность | ~8900 кг/м³ | ~2700 кг/м³ | Алюминий в 3.3 раза легче. |
| Примерная стоимость материала (относительная) | Высокая (условно 100%) | Низкая (условно 20-35%) | Алюминий экономически выгоднее. |
| Механическая прочность (предел прочности) | 200-250 МПа (мягкая) | 60-120 МПа | Медная лента прочнее, меньше деформируется. |
| Контактные свойства (пайка, сварка) | Отличные. Легко паяется и сваривается. | Плохие. Требует специальных технологий для разрушения оксидной пленки. | Монтаж меди проще и надежнее. |
| Коррозионная стойкость | Высокая. Патина защищает металл. | Очень высокая к атмосферной коррозии. Проблемы с гальванической коррозией. | Оба хороши, но алюминий боится контакта с другими металлами. |
| Коэффициент теплового расширения | 16.6·10?? 1/К | 23.1·10?? 1/К | У алюминия расширение больше, что усложняет контакт с другими материалами. |
| Основная область применения ленты | Ответственные шины, заземление, экраны ВЧ-кабелей, гибкие соединения, узлы в электронике. | Воздушные ЛЭП (ленточные провода), шины большой длины при ограниченном бюджете, заземление (с оговорками), упаковка и экранирование в неответственных цепях. | Выбор определяется приоритетом: надежность/компактность (медь) vs. экономия/легкость (Al). |
4. Практический алгоритм выбора
Чтобы принять обоснованное решение, ответьте на следующие вопросы по порядку:
- Каков бюджет проекта? При жестком ограничении средств алюминий становится основным кандидатом.
- Каковы габаритные и весовые ограничения? Для авиации, портативной техники или длинных пролетов, где вес критичен, выбор склоняется в сторону алюминия, несмотря на необходимость увеличения сечения.
- Какая токовая нагрузка и допустимое падение напряжения? Рассчитайте необходимое сечение для обоих материалов по ПУЭ. Сравните полученные размеры, стоимость и возможность размещения ленты в отведенном пространстве.
- Каковы условия эксплуатации (влажность, химическая среда, температура, вибрация)? При высокой влажности и риске гальванических пар медь надежнее. Для статичных наружных установок алюминий хорош.
- Насколько критична сложность и надежность монтажа? Если важен быстрый и простой монтаж без специального инструмента и квалификации рабочих — медь. Если есть возможность применить специальные технологии соединений (обжимные гильзы, сварку взрывом, качественные переходные пластины) — алюминий становится реальной альтернативой.
- Требуется ли гибкость и многократный изгиб? Для динамических, гибких соединений (например, в робототехнике) медь однозначно предпочтительнее.
5. Часто задаваемые вопросы (FAQ)
1. Можно ли напрямую соединять медную и алюминиевую ленту болтом?
Категорически не рекомендуется делать это напрямую. Из-за разности электрохимических потенциалов в месте контакта при наличии даже следов влажности будет протекать интенсивная гальваническая коррозия, разрушающая, в первую очередь, алюминий. Контакт быстро окислится, начнет греться и может привести к аварии. Для соединения необходимо использовать биметаллические (медно-алюминиевые) переходные шайбы или наконечники, либо прокладывать между металлами оцинкованную стальную шайбу, либо применять специальные контактные пасты, изолирующие поверхности от влаги и кислорода.
2. Что такое луженая медная лента и когда ее применяют?
Это медная лента, покрытая тонким слоем олова или сплава олова со свинцом. Лужение решает несколько задач: защищает медь от окисления при длительном хранении, значительно улучшает паяемость (олово паяется легче меди) и предотвращает миграцию меди в изоляционные материалы в некоторых кабельных конструкциях. Луженая лента часто используется в производстве кабелей, в электронной промышленности для экранов и там, где важна долговечность контакта без дополнительной обработки.
3. Как правильно рассчитать сечение ленты для заданного тока?
Расчет ведется по тем же правилам, что и для шин и проводов, с учетом допустимой плотности тока. Для предварительной оценки можно ориентироваться на допустимую плотность тока: для медных лент в открытых установках — 5-10 А/мм² (в зависимости от охлаждения), для алюминиевых — 3-6 А/мм². Точный расчет должен учитывать условия прокладки (открыто, в коробе, пучком), температуру окружающей среды, материал изоляции и допустимый нагрев. Рекомендуется пользоваться актуальными редакциями ПУЭ (Правила Устройства Электроустановок) или проводить теплотехнический расчет для ответственных применений.
4. Почему алюминиевые соединения могут перегреваться?
Основные причины — плохой контакт из-за оксидной пленки, ползучесть алюминия под давлением болтового соединения (что приводит к его ослаблению со временем) и различие коэффициентов теплового расширения между алюминием и другими металлами (сталью, медью). Все это увеличивает переходное сопр.
5. Можно ли использовать алюминиевую ленту для заземления?
В соответствии с ПУЭ, использование алюминия для заземляющих проводников запрещено. Заземляющие проводники должны выполняться из меди или сталемедных композитных материалов. Алюминий не обеспечивает достаточной надежности и долговечности в условиях возможного протекания токов короткого замыкания.
6. Что лучше для экрана кабеля — медь или алюминий?
Для высокочастотных сигналов (ВЧ) предпочтительна медь из-за лучшей поверхностной проводимости (эффект скин-слоя). Алюминиевая фольга часто используется в комбинированных экранах (фольга + медная оплетка) для снижения стоимости и обеспечения 100% покрытия, но сама по себе она менее эффективна на высоких частотах.
7. Какова типичная толщина токопроводящих лент?
Толщина лент варьируется от 0.1 мм (для гибких экранов и токоотводов) до 5-10 мм (для мощных шинопроводов). Наиболее распространенные толщины для общепромышленного применения — 0.5, 1.0, 2.0 и 3.0 мм. Ширина может достигать нескольких десятков сантиметров.
8. Как хранить медную и алюминиевую ленту?
Оба материала следует хранить в сухом, отапливаемом помещении, в заводской упаковке, чтобы избежать окисления. Медная лента со временем покрывается патиной, что не критично для большинства применений, но может потребовать зачистки перед пайкой. Алюминиевая лента практически не меняется при правильном хранении.
Выбор между медной и алюминиевой токопроводящей лентой — классическая инженерная дилемма «цена-качество-надежность». Не существует абсолютно лучшего материала; есть материал, оптимально подходящий для конкретных условий и задач. Медная лента — это выбор в пользу максимальной проводимости, простоты монтажа, долговечности и миниатюризации узлов. Алюминиевая лента — это стратегия экономии средств и снижения веса, приемлемая при условии грамотного проектирования контактных соединений и учета ее механических и электрохимических особенностей. Современные технологии, такие как биметаллические переходники и специализированные крепежные системы, существенно расширили границы применения алюминия, но медь по-прежнему остается бесспорным лидером там, где на первый план выходят компактность, надежность и беспроблемная эксплуатация в течение десятилетий. Специалисты металлургической компании Буран считают, что правильный выбор материала токопроводящей ленты, основанный на глубоком понимании свойств меди и алюминия, является залогом безопасности, эффективности и долговечности любой электротехнической системы.
