Стеклопакет своими руками: в домашних условиях, инструменты и процесс

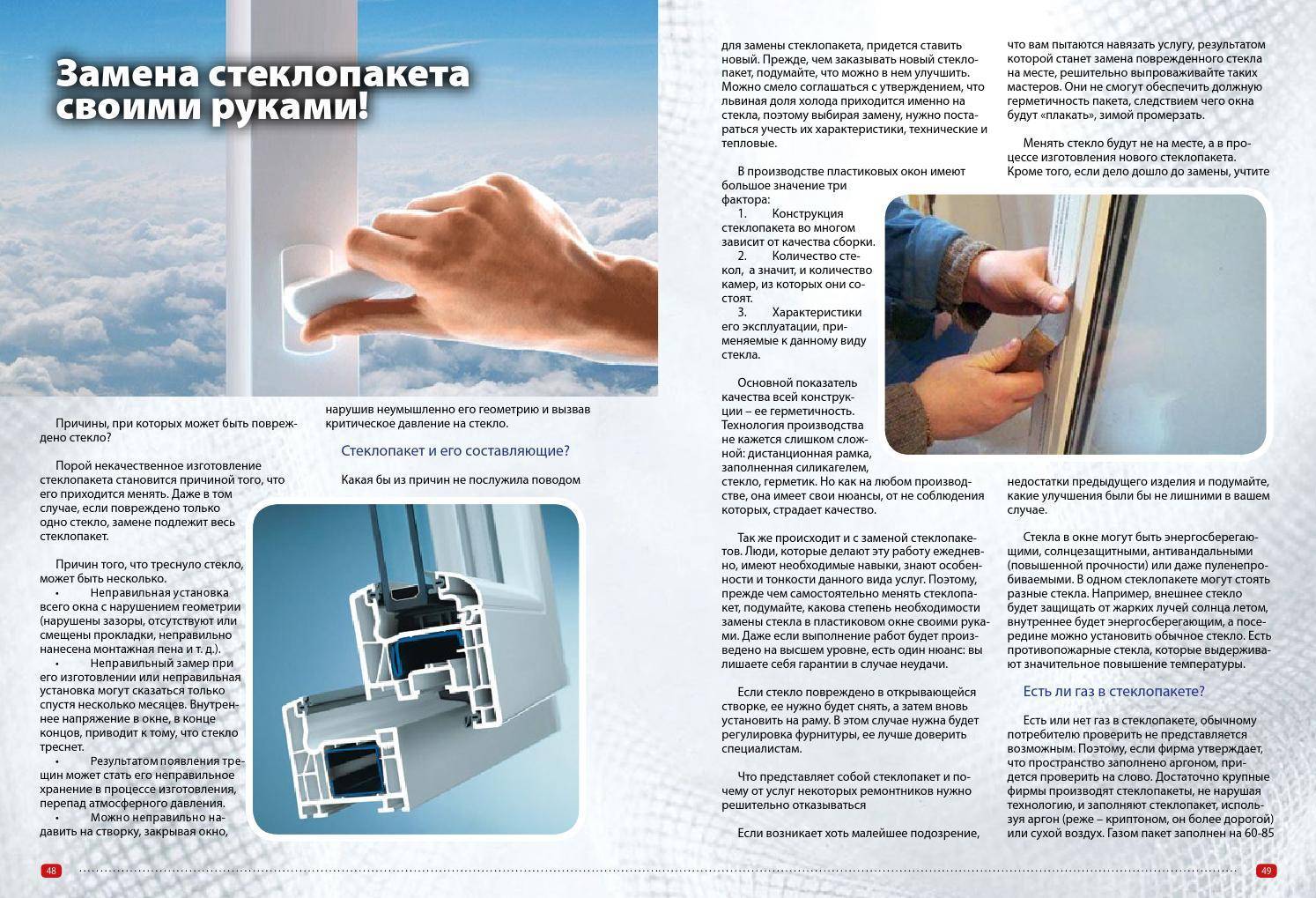

Составляющие элементы стеклопакета

Конечно, можно прибегнуть к услугам фирм, специализирующихся на изготовлении, установке и ремонте пластиковых окон, но многих владельцев квартир интересует, как заменить стеклопакет в пластиковом окне самостоятельно. Перед заказом и установкой новой конструкции следует провести замеры старого изделия. Рассмотрим характеристики элементов, входящих в состав окон ПВХ.

Стеклопакет представляет собой герметичную систему, включающую определенное количество стекол – 2, 3 и более. Стеклянные листы разделяет перфорированная алюминиевая рамка, содержащая гранулированный силикагель, эффективно впитывающий влагу и предотвращающий запотевание поверхности стекол. В процессе изготовления конструкцию заливают герметиком, препятствующим проникновению внутрь влаги и загрязнений.

Деревянный стеклопакет своими руками

Можно сделать стеклопакет своими руками и из самой обычной деревянной рамы – той самой, что уже стоит в окнах, или новой. Все зависит от того, насколько хорошо она сохранилась. Что вам понадобится для подобной работы? Для стекла – все то же самое, что и при работе с металлическим профилем. Но деревянные рамы имеют свои особенности, поэтому подготовьте следующее:

двустороннюю монтажную ленту:
пластилин (заменяется герметиком);
отвердитель;
катализатор;
средство для мытья стекол.

Озадачившись, как сделать деревянные окна со стеклопакетом своими руками, позаботьтесь для начала о связующем веществе. Его можно сделать и своими руками. Вам нужны:

метилэтилкетон пероксид, растворенный в диметилфталата (концентрация 36%);
синтетическая краска;
стеклоочиститель.

Делаем герметик

Перво-наперво нужно рассчитать объем связующего компонента. Он зависит от нескольких параметров:

толщины монтажной ленты;
размеров стекла.

К примеру, для того чтобы оклеить лентой, имеющей толщину 1 мм, кусок стекла размером в 1 квадратный метр, понадобится литр вещества. Что касается самого процесса, то лучше всего использовать мерную пластиковую чашку большого объема:

Вымойте как следует чашку.
Смешайте указанные компоненты.
Добавьте отвердитель.
По желанию добавьте тонер, но немного – от 1 до 5%.
Перемешайте раствор.
Оставьте его постоять минут двадцать.

Готовим стекла

Работа со стеклом ничем не отличается от той, что описана для металлического профиля. Стекло надо основательно вымыть, очистить от загрязнителей – словом, оно должно стать идеально прозрачным. После того, как поверхность вымыта, ее надо хорошенько просушить бумажными полотенцами, газетой или чем-нибудь подобным – словом, тем, чем вы обычно моете окна.

Далее процесс развивается так:

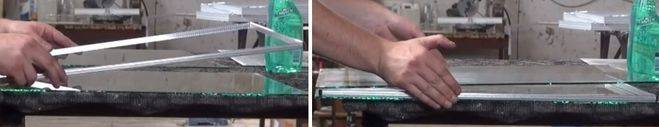

Оклейте стекло по периметру монтажной лентой, сделав небольшие зазоры на углах – 2-3 мм от края стекла, не более.
Снимите с ленты защитный слой.
Приложите второе стекло, совместив края.
Сдавите стекла, чтобы лента как следует прилипла.
Залейте между стеклами вещество, которое вы недавно приготовили – делается это достаточно просто, если между стеклами вставить воронку, а само стекло поставить наклоном.
Полностью заполните пространство и герметично закройте отверстие воронки, саму ее при этом нужно вытащить.
Уберите излишки монтажной ленты.
Положите стеклопакет на большой ровный стол и закрепите.
Пузырьки, если они появились, удалите шприцем.
Загерметизируйте конструкцию по периметру – и пусть сохнет пару часов.

Вставляем в раму

В деревянную раму такой стеклопакет можно вставить двумя способами:

как обычное стекло;
вклеить точно так же, как дистанционную раму.

В первом случае возможно понадобится расширить пазы в рамах, поставить стекло, а потом залить по краю герметиком – примерно так же, как это делается при изготовлении аквариумов. Во втором — стеклопакет, сделанный своими руками, должен быть чуть меньше проема: на тот самый сантиметр, что и дистанционная рама в первом случае. Пакет получился достаточно толстым, чтобы хорошо держаться в раме.

Конструкция изделия

Герметичный стеклопакет можно сделать своими руками

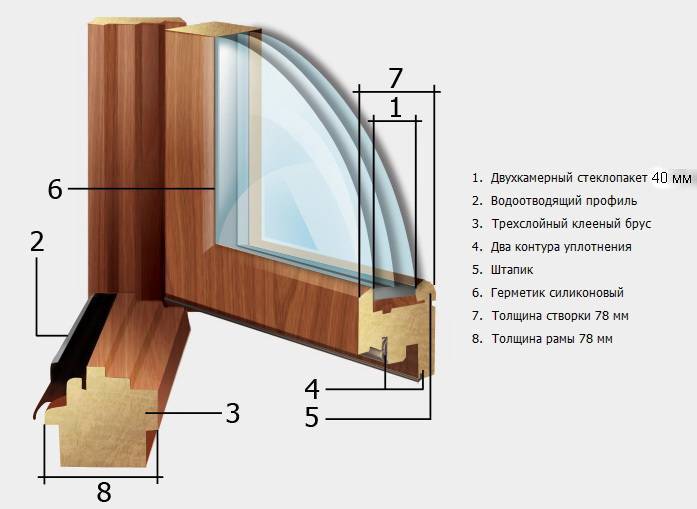

Установка герметичного типа, которая состоит из двух или более стекол, носит название стеклопакет. Внутри он разделен на камеры, наполненные воздухом. Главная составляющая конструкции – дистанционная рамка. Она не дает образовываться конденсату внутри. В процессе изготовления нужно соблюсти сохранение дистанции между стеклами.

Внутренние составляющие выглядят следующим образом:

полотно;
пространство;
рамка для профиля;
молекулярное сито – оно выполнено из материала с осушающими свойствами, предназначено для защиты от образования конденсата;
герметичные компоненты.

Стеклопакеты подразделяются на три вида:

Разница между ними заключается в количестве стекол и плотности. Первый вариант для отделки жилых помещений используется редко. У него низкий уровень шумоизоляции и теплопроводности. Исключением может быть только остекление балконов и лоджий. Их основное преимущество заключается в небольшом весе, это облегчает процесс монтажа.

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

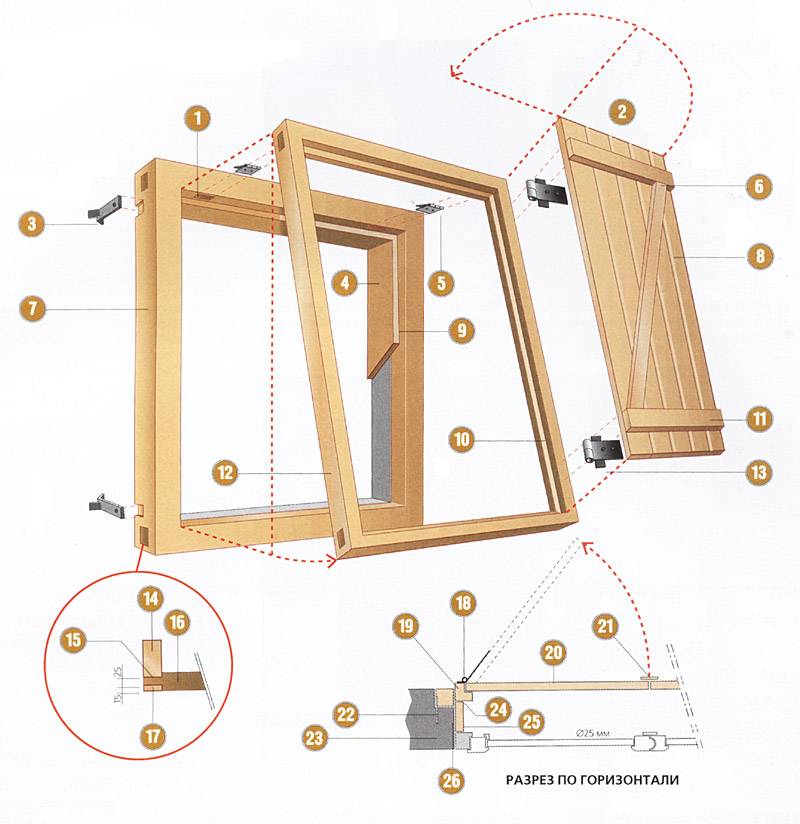

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.

РавильдонУчастник FORUMHOUSE

У нас были ручные инструменты, станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

ХалвастаршийУчастник FORUMHOUSE

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__Участник FORUMHOUSE

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__ рассказывает, как сделать деревянное окно, используя соединение на три шипа.

cyan__

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Спайка каркаса окна

Для крепления заготовок для сварки применяются своеобразные плечи – одно такое плечо может двигаться по направляющим полозьям. Для изготовления нагревательного элемента взяты две конфорки от электрической плитки, и обтянуты тефлоновой тканью. Нагрев можно регулировать.

После нагрева заготовки нужно прижать одну к другой при помощи пневматического цилиндра от домкрата. Благодаря системе упоров расплавленные края заготовок не вдавливаются один в другой больше, чем на 3–4 мм. Сжатый воздух нагнетается в ресивер, выполненный из старого газового баллона, за счет автомобильного компрессора (до 4 кг/с).

Когда шов остынет, процедуру повторяем со следующей парой. Благодаря системе зажимов можно крепить профили практически всех видов.Для зачистки сварного шва в плоскости берем широкую стамеску, с торцов – нож.

Как поэтапно изготовить стеклопакет в домашних условиях?

Что из себя представляет стеклопакет? В нашем представлении это конструкция окна со стеклопакетом, хотя конструкция окна может быть заполнена не только стеклопакетом, но и обычным стеклом. Стеклопакет это одна цельная конструкция, которая состоит из набора стекол одного размера, наложенные друг на друга через дистанционную рамку:

Что понадобится для изготовления стеклопакета: стекло толщиной 4 мм; специальный профиль для дистанционной рамки, со обеих торцовых сторон нанесен слой с бутилом, который защищен пленкой (удобно работать с гибким профилем); специальные соединительные уголки; осушитель воздуха (абсорбент): силикатный гель, гранулированный цеолит, молекулярное сито; двухкомпонентный герметик ( полиуретан, полисульфид). Стол или верстак с ровной поверхностью; стеклорез хорошего качества, если стекло большое, то и роликовый быстрорез; линейка длиной до 1,5 метра.

аккуратно ровно нарезать стекло по нужному размеру, стекло тщательно помыть, чтобы на нем не осталось никаких отпечаток и разводов, хорошо высушить, можно с помощью бытового фена, нарезать металлический профиль для сборки дистанционной рамки (с торцов защитную пленку не снимать!)

Важно: рамка в собранном виде должна быть на 10 – 15 мм меньше размеров стекла, собрать дистанционную рамку, соединяя с помощью соединительных уголков, но профиль обязательно заполнить осушителем: с одного конца вставить соединительный уголок, затем на другом конце через открытое отверстие засыпать осушитель так, чтобы 1/4 профиля осталась не заполненной. Закрыть соединительным уголком, на него надеть следующую планку пустого профиля, заполнить как и предыдущий абсорбентом, закрыть уголком и таким способом собрать дистанционную рамку в одну конструкцию, собрать стеклопакет: на стол положить первое стекло, на него рамку (снять защитную пленку с нанесенным бутиловым слоем) так, чтобы отступ от края стекла был одинаковым по всему периметру (рамка у нас по размеру меньше, чем стекло)

Снять защитную пленку с верхнего торца рамки, на которую будет приклеено второе стекло. Делать все аккуратно, тщательно, чтобы стекла не были смещены относительно друг друга,

для плотного соединения стекла с бутилом собранный стеклопакет аккуратно обжать,
внешний торец пакета необходимо заполнить двухкомпонентным герметиком. Герметик наносить шпателем по внешнему периметру пакета, без пропусков,
герметик должен сохнуть не менее 12 часов. После этого удалить наплывы, неровности по всему периметру пакета.

Источник

Изготовление окон своими руками

При изготовлении окна из пластика своими руками его стоимость получится в 2 раза ниже

Технология изготовления оконных блоков примерно одинакова по своей сути, различается только по методике создания углов конструкции. В первую очередь определяется размер окна и делается подробный чертеж. Затем проводится расчет потребности в материалах и их закупка. Перед началом работы следует подготовить широкий устойчивый стол с ровной поверхностью, превышающую по размерам раму.

Из пластика

В домашних условиях пластиковые окна делают из профиля, внутри которого установлена стальная пластина для придания конструкции жесткости и прочности. Если покупать отдельно материал и фурнитуру, стоимость будет в 2-2,5 раза ниже, чем изготовленное на заказ изделие. В каталогах компаний представлены профили разной толщины и цвета, поэтому с выбором не возникнет затруднений.

Важно ровно соединить углы профиля

Пошаговая инструкция сборки пластиковых окон:

Проведение замеров, нанесение разметки. Необходимо убедиться, что каждый угол подготовлен к резке под углом ровно 45 градусов, а расстояния между контрольными точками соответствуют друг другу до миллиметра.
Распиливание прогонов на заготовки. Делать это нужно под прямым углом инструментом с небольшой скоростью движения режущего фрагмента. Стандартной болгаркой пользоваться не допускается, так как диск плавит полимер.
Проведение спайки угловых фрагментов. На верстаке делаются направляющие полозья, куда укладываются части рамы. Затем проводится нагрев их краев и соединение. Результат проверяется угольником, при необходимости проводится коррекция.

После полного остывания процедура повторяется, пока не будет собран единый монолитный контур в виде прямоугольника.
Удаление следов сварки. Проводится острым ножом и стамеской

Если по неосторожности образовались дыры, они заполняются жидкими гвоздями или расплавленным силиконом.
Изготовление стеклопакета. Сначала нужно нарезать нужное количество одинаковых по размерам стекол

Затем делаются рамки, которые по углам свариваются или спаиваются. Потом поэтапно проводится склеивание деталей. Число камер выбирается исходя из климатических условий региона.
Готовый стеклопакет вставляется в раму. Настройка проводится с помощью пластиковых прокладок. После выравнивания изделие фиксируется штапиками с резиновыми уплотнителями.

В заключение устанавливается фурнитура — ручки, механизмы вертикального и горизонтального открывания, петли.

Из дерева

Перед изготовлением стеклопакета стекла необходимо хорошо вымыть и обезжирить

Работать с деревом немного проще, чем с ПВХ, но и здесь есть множество нюансов. По конструкции окно из бруса представляет собой остекленную раму, установленную в прямоугольный каркас на стене здания.

Деревянная оконная рама своими руками изготавливается в такой последовательности:

Проведение замеров проема. Проверяется вертикаль и горизонталь, отклонения учитываются и наносятся на схему. В результате должна получиться правильная прямоугольная фигура. Размер коробки берется на 2-3 см меньше проема.
Изготовление косяка. Используется доска сечением 50х150 мм. В ней делается паз под раму и зубья для крепежа. Соединение в углах проводится по технологии шип-паз. Перед этим стыки густо промазываются столярным клеем. После проверки точности сборки рама закрепляется стальными уголками.
Изготовление рамы. Берется брус 50х50 мм и распиливается на заготовки, соответствующие по размерам сторонам каркаса. Ширина и высота делается на 2 мм меньше, чем у рамы. Соединение проводится на штифты с заполнением клеем и последующим усилением уголками.
Установка фурнитуры. В раму врезается ручка с замком, навешиваются петли. Древесина обрабатывается антисептиком и гидрофобным препаратом. После просыхания наносится краска, лак или гидрофобная пропитка.

В завершение вставляется стеклянная часть. Выбор делается в пользу одинарного стекла или стеклопакета по аналогии с изделием из ПВХ.

Сырье и материалы для производства деревянных окон

Основное требование предъявляется к качеству каркаса (профилю) будущего окна.

Рамы из цельного массива хвойных и лиственных пород изготавливать не выгодно. Во-первых, велико количество брака. Во-вторых, такой профиль долго не прослужит – из-за внутреннего напряжения дерево быстро поддается деформации.

Именно поэтому для производства деревянных окон используется трехслойный клееный брус с минимальным сечением 78*80 мм, изготовленный из необрезных досок дуба или сосны.

Наиболее долговечными считаются окна из лиственницы. Впрочем, можно изготовить профиль из любой древесины, даже экзотических редких пород – железного дерева, эвкалипта или меранти (разумеется, речь идет об эксклюзивных заказах – ставить на поток такие дорогие окна не выгодно).

При закупке бруса у производителя необходимо обратить внимание на влажность древесины (она должна находиться в пределах 8-14%, как утверждает п. 5.4.2 ГОСТ 24700-99), а технические характеристики – соответствовать ГОСТ 15613.1-84. Согласно действующим требованиям к качеству деревянных окон, их профили должны быть обработаны специальными средствами, придающими переплетам защиту от влажности, огня, гниения, жизнедеятельности насекомых

Для пропитки рекомендуются противогрибковые антисептики и эмульсии на водной основе с минимальным количеством химикатов (все-таки основное преимущество деревянных окон – натуральность!). Отлично зарекомендовали себя европейские лакокрасочные изделия с сертификатами соответствия экостандартам DIN EN 71-3, OKO TEST, «Голубой ангел»

Согласно действующим требованиям к качеству деревянных окон, их профили должны быть обработаны специальными средствами, придающими переплетам защиту от влажности, огня, гниения, жизнедеятельности насекомых. Для пропитки рекомендуются противогрибковые антисептики и эмульсии на водной основе с минимальным количеством химикатов (все-таки основное преимущество деревянных окон – натуральность!). Отлично зарекомендовали себя европейские лакокрасочные изделия с сертификатами соответствия экостандартам DIN EN 71-3, OKO TEST, «Голубой ангел».

Клей для производства окон из дерева должен быть не ниже группы «Средняя Б», согласно ГОСТ 30972-2002 (либо соответствовать классу D4 по DIN EN 204-2001).

В стандартном варианте используются двухкамерные стеклопакеты, толщиной 38 мм (согласно ГОСТ 24866-99). Но на заказ изготавливают и окна с триплексами, тонировкой и другими элементами защиты. На мелких и средних предприятиях стекла самостоятельно не производят, а заказывают уже готовые – оборудование линии по изготовлению стеклопакетов обойдется, в среднем, около $150 000, что ощутимо отразится на бюджете начинающего предпринимателя.

Классификация по материалам

Для производства современных оконных блоков применяется дерево, алюминия, ПВХ. Каждый вид материала имеет свои преимущества и недостатки, особенности и ограничения в использовании.

Дерево

Лучшие и самые дорогие виды древесины для производства оконных профилей – дуб и лиственница, также применяются ольха и сосна. Дороговизна деревянных конструкций связана не только с применением натуральной древесины, но и с особенностями технологического процесса. Материал для оконных профилей нуждается в тщательной обработке (сушка, пропитка антисептиками, покраска, лакировка), а при изготовлении изделия высокая точность и мастерство играет ключевую роль.

Достоинства деревянных окон:

экологичность;
хорошие теплозащитные свойства;
сохранение естественного воздухообмена между помещением и улицей;
эстетичный натуральный внешний вид.

Недостатки:

возможность коробления и разбухания при нарушении технологии производства и установки;
низкая устойчивость к огню;
высокая стоимость.

Алюминий

Так как металл не способен удерживать тепло, алюминиевый профиль в основном применяют для холодного остекления балконов или подсобных помещений, когда нет возможности или необходимости обустраивать тёплое остекление.

Существуют «тёплые» алюминиевые окна. В профиль закладывается специальный термовкладыш, который обеспечивает высокие теплоизоляционные свойства таких оконных конструкций.

К преимуществам алюминиевых профилей относят:

прочность и долговечность;
лёгкость;
устойчивость к внешним воздействиям;
пожароустойчивоть.

Минусы:

низкие теплозащитные свойства «холодного» профиля;
высокая цена «тёплого» варианта.

Поливинилхлорид

Армирующий П — образный профиль для жесткости конструкции

ПВХ-профиль получил наибольшую распространенность для производства современных окон, благодаря его невысокой стоимости по сравнению с деревом и алюминием и отменным теплозащитным и эксплуатационным свойствам. Основные конкурентные преимущества ПВХ:

высокий уровень теплоизоляции;
простата изготовления и монтажа готовых изделий;
высокая устойчивость к влиянию атмосферных осадков, химических реагентов;
возможность изготовить изделия разнообразного дизайна и формы;
доступная стоимость.

Основной минус – горючесть, как и у всех пластиков. Все другие жалобы пользователей в большинстве случаев связаны с выбором изделий низкого качества или ошибками при монтаже.

Этапы установки

Установка стеклопакетов на балконе и в комнатах включает следующие этапы:

Демонтаж старого окна. Это необходимо делать так, чтобы сохранить оконный проём максимально ровным;
Подготовка оконного проёма. На этом этапе удаляется штукатурка с оконного проёма, выравниваются сколы и выбоины;
Замер оконного проёма. Ещё раз делаются необходимые измерения, которые позволяют уточнить размеры монтажных швов;
Установка нового окна. На данном этапе осуществляется крепление рамы при помощи специальных шурупов, анкеров и саморезов, а также главного компонента — монтажной пены;
«Косметический» этап. Он включает установку подоконника , отлива и откосов . Также на этом этапе монтажные швы закрываются пароизоляционной и гидроизоляционной лентой.

Как резать стекло

Стекло, которое будет использовано при изготовлении стеклопакетов, размечают с особой тщательностью. Погрешность даже в 1 мм нежелательна, так как может усложнить процесс монтажа конструкции.

Режут стекло при помощи стеклорезов. Режущей кромкой такого инструмента является либо синтетический алмаз, либо колесико из сверхтвердого металлического сплава. Перед работой выполняют следующие подготовительные действия:

Защищают руки и глаза с помощью перчаток и защитных очков. Эти средства защиты не позволят маленьким кусочкам стекла травмировать кожу и глаза, отскочив в сторону при резке.
Стекло отчищают от грязи, обезжиривают и тщательно вытирают насухо.
В месте разреза стекло смачивают минеральным маслом, чтобы облегчить скольжение инструмента.
Проводить черту стеклорезом нужно одним резким и решительным движением. Если все сделано правильно – раздастся характерный скрипучий звук. Он свидетельствует о том, что разрез имеет достаточную глубину.

Проведя черту, стекло смещают на край стола, так, чтобы порез оказался на углу. Аккуратно постукивая по стеклу и надавливая на него, откалывают отрезанную часть.

Стекло в месте свежего среза имеет грубые заусенцы. Чтобы снизить риск получения порезов, край надо обработать наждачной бумагой.
