Строительство двухскатной крыши пошагово
Монтаж мауэрлата двухскатной крыши
Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.
Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.
Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы
Подробнее о закреплении мауэрата рассказано в данном видео
Установка стропил двухскатной крыши
После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.
Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.
После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)
При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб
Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.
После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.
Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.
Обрешетка двухскатной крыши
Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

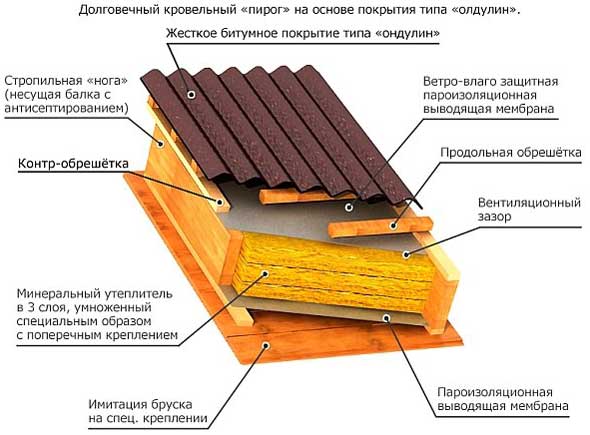

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

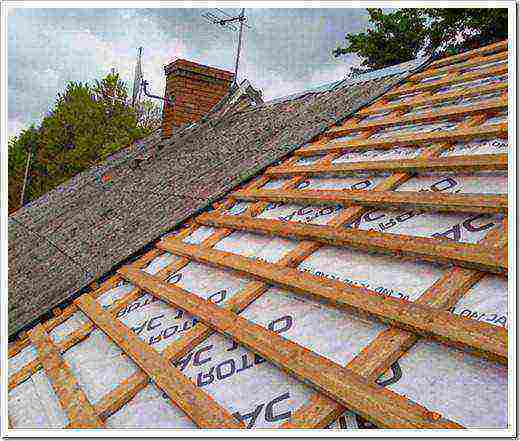

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

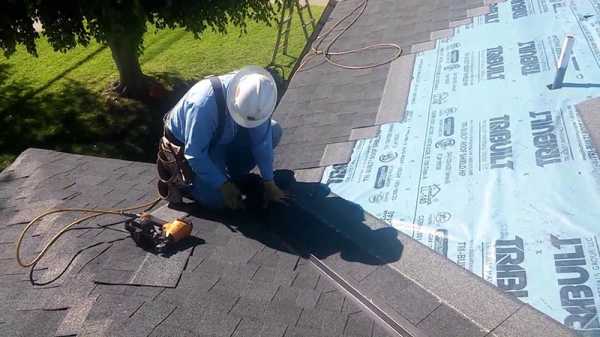

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую
Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.
Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.
Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:
Инструкция по укладке материала своими руками
Укладка шифера на крышу начинается с планирования работ
Обратите внимание на направление ветра: укладывать материал начните с подветренной стороны – так даже при сильном ветре или грозе крыша не протечет на стыках
Чтобы уложить ряды ровно, натяните вдоль карниза веревку или шнур.
Устройство кровли из шифера бывает двух видов: вразбежку (горизонтальные ряды несколько смещены относительно друг друга, чтобы стыки не совпадали) или без смещения (в местах пересечения швов немного подрезают углы каждого листа).

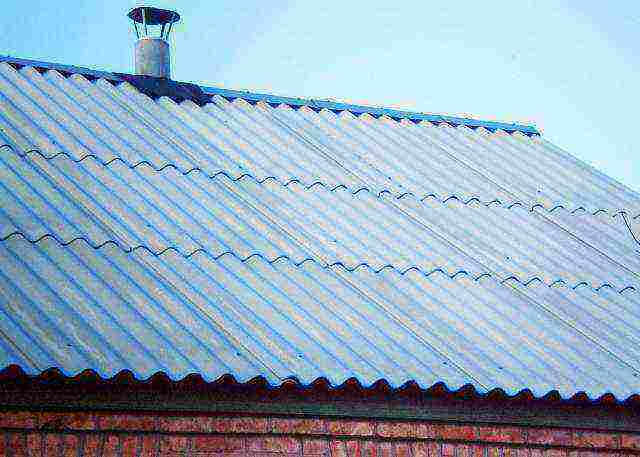

Правильная укладка шифера – это залог долговечности и надежности кровли
Прочитайте инструкцию до конца перед тем, как класть шифер, обратите внимание, как правильно прибивать шифер
Укладка вразбежку
Перед тем как крыть крышу шифером, нарежьте все необходимые для работы листы. Листы укладывают с небольшим нахлестом, чтобы обеспечить более надежную гидроизоляцию, горизонтальными рядами.
Основная задача: сместить каждый последующий ряд относительно предыдущего, чтобы места стыков не совпадали. Именно так проводится укладка шифера своими руками.
Первый ряд можно выложить из цельных листов так, чтобы они немного перекрывали друг друга. Горизонтальные ряды должны немного покрывать друг друга.
Крепление производят с помощью специальных гвоздей или саморезов, при этом обязательно подложите под шляпку мягкую прокладку, например, из резины.
Первый лист второго горизонтального ряда необходимо немного подрезать вдоль, на одну-две волны, чтобы стыки второго ряда сместились и не совпадали со стыками первого. Дальше, начиная со второго, можно укладывать целые листы.
Так же, как и сами листы, горизонтальные ряды должны немного накрывать друг друга. При уклоне ската в 20 градусов стелить шифер можно с нахлестом в 14 – 17 см, при более пологом склоне необходимо увеличить нахлест до 20 – 22 см, чтобы обеспечить надежную гидроизоляцию.
Первый лист третьего ряда обрезают еще больше, чтобы обеспечить дальнейшее смещение, относительно второго ряда, и так далее – каждый уложенный ряд должен быть немного смещен.
Так, если вы первый лист второго ряда обрезали на одну волну, то в третьем ряду придется срезать две или три волны, в четвертом – на три или четыре и т. д.
Монтаж шифера стоит проводить осторожно. Перед тем как прибивать шифер, проделайте отверстия чуть большего диаметра, не вколачивайте гвозди вплотную
Небольшой зазор позволит компенсировать различные климатические изменения и сдвиги крыши.
При перепадах температуры объем шифера меняется, поэтому если забить гвозди слишком плотно, то материал может треснуть или расколоться.
Технология укладки без смещения своими руками
Чтобы правильно уложить шифер без смещения, необходимо предварительно подготовить листы.
При таком методе монтажа у листов срезается угол, который ложится внахлест с уже уложенным листом.
Укладка начинается с правого или левого нижнего края крыши – первым укладывают цельный лист.
Если вы начали работу с правой стороны, то у всех остальных листов первого ряда необходимо срезать правый верхний угол. Если же вы начали укладку с левой стороны, то срезается левый верхний угол.
Листы для второго и всех последующих рядов кроме последнего необходимо заранее подготовить, срезав углы во всех местах пересечения.
Поскольку первый лист каждого ряда соприкасается с другими листами только с одного края, обрезать нужно только нижний угол, правый или левый, в зависимости о того, с какой стороны вы начали работать.
У последнего листа надо срезать только верхний угол с соответствующей стороны.
У остальных листов в ряду срезают верхний и нижний углы в местах пересечения с соседним рядом. Последним укладывается еще один цельный лист.
Теперь вы знаете, как правильно покрыть крышу шифером своими руками, как стелить и как крепить шифер на крышу.
Кровля из шифера своими руками – это надежно и недорого, а вложить свой труд в создание тепла и уюта в доме еще и всегда приятно.
Основные характеристики шифера
Несмотря на появление новых кровельных материалов, популярность традиционного асбоцементного шифера остается достаточно высокой. Это объясняется доступной стоимостью материала, возможностью выполнить монтаж кровельного покрытия своими руками, без использования специализированных инструментов. Классический шифер пригоден для простых односкатных и двухскатных крыш, с его помощью можно покрыть шатровую или вальмовую четырехскатную кровлю.
Шифер отличается высокой устойчивостью к нагрузкам статического типа, стойкостью к воздействиям агрессивных сред, легко обрабатывается. К недостаткам можно отнести достаточно большой вес материала – выполняя монтаж своими руками, требуется привлечь одного-двух помощников, чтобы поднимать листы шифера на крышу без риска их повреждения.
Рассматривая вопрос, как покрыть крышу шифером, следует отметить, что данный материал лучше всего использовать для укладки на крыши с простой геометрией. Лучше всего, если кровля будет иметь уклон ската до 20° либо более 35°, поскольку в этом случае снижается вероятность накопления снега в зимний период.
Технология укладки покрытия на скатную крышу подразумевает монтаж шиферных листов, соответствующих ГОСТу 30340-95. Это может быть шифер:
- шестиволновый (толщина листа 5/6/7 мм, ширина 1125 мм);
- семиволновый (толщина листа 5 – 8 мм, ширина 980 мм);
- восьмиволновый (толщина листа 5 – 8 мм, ширина 1130 мм).
Длина листа шифера любого типа составляет 1750 мм.
Выбирая шифер, необходимо обратить внимание на его маркировку, где указана высота и шаг волны. Схема расположения листов материала на крыше должна разрабатываться с учетом данных параметров
Чем шире шаг волны – тем большая площадь материала уходит на вертикальный перехлест. Подбирать шифер и метод его укладки стоит исходя из размеров и конфигурации скатов крыши.
Определяя, как накрыть крышу шифером, необходимо принять во внимание систему водостока. Если желоб для сбора осадков предполагается расположить под свесом кровли, достаточно уложить крайний ряд со свесом в 200-250 мм относительно стены постройки
Если вода с крыши будет стекать непосредственно на землю, свес должен составлять не менее 400 мм.
Стропильная система под шифер
Перед тем, как осуществлять монтаж кровельного покрытия своими руками, следует удостовериться, что стропильная система пригодна для укладки шифера. Данный материал относится к категории тяжелых, поэтому конструкция каркаса крыши должна быть рассчитана на высокие нагрузки, в которые входит:
- суммарный вес кровельного пирога;
- атмосферные нагрузки;
- вес людей, монтирующих, обслуживающих или ремонтирующих крышу.
Если крыша спроектирована под металлочерепицу, ондулин или другие легкие материалы, может потребоваться уменьшение шага установки стропильных ног или использование подкосов для увеличения жесткости деревянных ферм. Особенно внимательно к каркасу крыши следует отнестись, если шифер предполагается использовать для того, чтобы перекрыть старую мягкую кровлю.
Минимальное сечение стропил для шиферной крыши составляет 50×180 мм, обрешетка выполняется из брусков 60×60 мм либо необрезной доски толщиной 15-25 мм. Шаг обрешетки из доски должен составлять 200 – 1000 мм. При использовании обрешетки из брусков следует учитывать, что каждый лист должен иметь опору не менее чем на три горизонтальные перемычки. В коньковой части монтируется брус 60×120 м либо доска 60×150 мм.
Если на крыше предполагается смонтировать дымоход или вытяжную трубу, требуется выполнить для конструкций специальную обрешетку перед тем, как стелить кровельное покрытие. Обустройство водосточной системы следует выполнить до укладки кровельного покрытия. На нижний ряд обрешетки необходимо набить полосу металла шириной около 300 мм и толщиной 2-3 мм, которая предотвратит разрушение нижнего края кровли под нагрузкой. Металлическую полосу следует гидроизолировать с обеих сторон, и выполнить отверстия под крепеж кровли.
Основание под шифер.
Укладывать шифер можно на кровлях различной конфигурации, поэтому конструкция стропильной системы не имеет принципиального значения. А вот к обрешетке предъявляется ряд требований.
Есть юридические вопросы, которые тянутся в течение многих лет и не решаются. Елена Удреа: Что касается всего вопроса строительства, урбанизма. Строго по этому закону — мы всегда делаем заявления, мы не очень хотим — мы действительно хотим решить эту проблему городского ландшафта, будем ли мы говорить о панелях, кабелях, фасадах не исторических памятников, а фасадах зданий любой вид городского периметра. Мы пришли сюда с предложением. Разумеется, он должен быть применимым, согласованным и приемлемым как для местных публичных властей, так и для общественности, хотя население вряд ли придет и навяжет правила, но это должен быть закон, который принимает большинство, поскольку он на практике.
Крепление шифера: рекомендации по укладке волнового и плоского
Шифер изготавливают из смеси асбеста и портландцемента с добавлением определенного количества воды. В структуре материала волокна асбеста выполняют роль армирующей сетки, однако, для некоторых листов может появиться необходимость в дополнительном укреплении. В этих случаях используют металлическую сетку.
При устройстве кровли из асбоцементных листов один из важных моментов, от которого зависит ее надежность, это крепление шифера. Говоря о том, как правильно прибивать шифер, необходимо отметить наличие в продаже специальных гвоздей с широкими шляпками – их главное различие – работа на срез. Иначе говоря, крепление материала гвоздями обеспечивает гарантированную фиксацию профилей на одном участке таким образом, чтобы в течение эксплуатационного периода они не сдвигались и не деформировались.
Разжелобки фиксируют с помощью полосок из оцинковки, примыкания крыши к стенам изолируют, используя особые фартуки. Последние фиксируют на концах с помощью кнопок полукруглой формы или шурупов, возможно,и в том, и в другом варианте.
Несколько иначе фиксируют желобчатые коньки, которые укладывают на коньковый брус. Для монтажа используют противоветровые скобы, а также гвозди.
Некоторые нюансы крепления
Для устройства кровель используют чаще всего волновой тип асбоцементных листов. Если количество материала большое, листы подают вверх на крышу с привлечением техники, к примеру, крана. На самой же кровле их раскладывают возками по шесть-восемь штук. Их крепят, используя гвозди, саморезы, а в определенных случаях, скажем, для свесов пользуются противоветровыми скобами. Крепление шифера саморезами и другими крепежными элементами выполняют на расстоянии 1–1,5 м один от другого. Листы на карнизах и торцах фиксируют с помощью двух элементов, стандартные – с помощью одного. К примеру, восьмиволновой прибивают во вторую и шестую волну от стыков, а семиволновой – во вторую и пятую.
Рассмотрим, как прибивать шифер в тонкостях.
Завершив кладку примыкающих листов, на них сверлят отверстия под крепежные элементы. Эти работы можно выполнить с помощью дрели. Их диаметр должен ненамного превышать диаметр элементов для крепежа около 2-3 мм. Таким образом можно минимизировать риск раскола асбоцементного листа при его фиксации.
Крепление шифера требует особой осторожности. Как известно, это хрупкий материал и может треснуть при ударе, поэтому забивать гвозди до упора нельзя, достаточно обездвижить асбоцементные листы
Выступающую часть шляпки креплений защищают, наложив антикоррозийное покрытие, к примеру, эпоксидную смолу.
Очевидными проблемными участками покрытия из волнистых асбестоцементных листов считаются зазоры и щели, которые образуются в местах, где листы стыкуются. Вот почему зазоры более 7 мм рекомендуется в обязательном порядке обрабатывать с помощью пен и герметиков.
Щели и зазоры, образованные между листами шифера, можно замазывать также, используя холодную мастику Михайлевского. Толщина нанесенного на стыки слоя составляет порядка 5–6 мм, что же касается ширины, то она отличается в зависимости от направления: 3-4 м и 6-7 см, соответственно, для поперечных и продольных.
Особенности фиксации конька
Коньковое покрытие создают при помощи двух коньков, которые укладывают на примыкающие скаты. У того из них, который укладывают первым, длина – увеличенная, примерно на 1 см, второй – короче. Оба конька должны быть уложены таким образом, чтобы те их кромки, которые расширены, были бы ориентированы в сторону фронтона.
И на том, и на другом должны быть высверлены отверстия, предназначенные для крепежных элементов: по два крепежа на поверхности плоских отворотов и на оси гофры, проведенной в поперечном направлении
При этом важно проследить, чтобы отверстия, находящиеся на отворотах, расположились на вершинах волнистых асбоцементных листов, составляющих поверхность основного покрытия
Фиксация плоского шифера
-гвозди, снабженные некорродирующими шляпками, 4 на 50 либо 75 мм или оцинкованные;-шурупы.
Крепежные элементы необходимо изолировать от поверхности кровли. Для этого под их головку при монтаже подкладывают шайбы из пластика, резины, рубероида. При выполнении отверстий в плоских листах из асбестоцемента используют дрель, диаметр сверла которого на два-три мм больше, нежели толщина гвоздя.
При использовании шурупов под крепление плоского материала из асбоцемента рекомендуется не ограничиваться одним просверливанием отверстия, желательно выполнить зенкование углубления под их головки.
Шурупы можно заменить особыми саморезами. У них упроченное острие и потайная головка.
Как крепить шифер
Волнистые асбоцементные листы
крепят к обрешетке 4…5 специальными оцинкованными гвоздями или шурупами по коротким сторонам листов.Диаметры отверстий , просверливаемых заранее в гребнях волн, должны бытьна 2…3 мм больше диаметра гвоздей.Под шляпки гвоздей ставят мягкие шайбы.
Гвоздь
вбиваютв выступающую вверх волну . Это предохраняет листы от механических и температурных воздействий. Листы шиферав карнизном ряду иу фронтона дополнительно крепят двумяпротивоветровыми скобами (рис.9 узел 1).
Приборы для крепления шиферных листов
на кровельной обрешётке устанавливаются:
- в рядовых кровельных листах — по нижнему прогонуна гребне второй волны , считая от накрывающей волны шифера (по одному креплению на лист ) — рис.8 поз.5;
- в карнизных и краевыхнакрывающих листах — дополнительно устанавливаютсякрепления по гребням волн , предшествующих накрываемой волне — рис.8 поз.6;
- а в коньковых листах — и по гребням второй волны — рис.8 поз.7;
- рядовойасбоцементный волнистый лист обыкновенного профиля крепят к обрешётке однимгвоздём или шурупом с мягкой шайбой — рис.8 поз.8;.
Схема расстановки креплений шиферных листовна кровельной обрешётке показана на рис.8.
Крепление асбестоцементных листов к стальным и железобетонным прогонам
выполняют при помощи стальных оцинкованныхкрюков или скоб , ак деревянным брускам —оцинкованными шурупами (по ГОСТ 1144-70*). Крюки, скобы, шурупы и оцинкованные гвозди должны быть в комплекте со стальными оцинкованнымишайбами и мягкими прокладками .
