Устройство стиральных машин Bosch
По утверждениям ряда источников, во всех стиральных машинах Bosch корпус состоит из 28 деталей. Они расположены всегда однотипным образом, а разборка может быть выполнена без использования специальных инструментов. Шкив барабана крепится на особый болт. Обязательно предусматривается усиленная защита от протечек. А также непременно есть следующие элементы:
- стабилизаторы, предотвращающие тряску;
- система защиты от перегрузок;
- точные датчики загрязнения.
Что касается подключения, то оно может выполняться различными способами. Прямой способ подсоединения возможен практически для любой модели, выпущенной немецкой компанией. Но проблема заключается в том, что не везде доступна установка шланга непосредственно в водопровод. Часто приходится использовать сантехнические «двойники» и даже «тройники». В системах со старыми смесителями воду подают через переходники с краном, устанавливаемые на входе смесителя. Для подачи горячей воды тогда используется удлинительная муфта. Во втором способе шланг подключают через тройник, монтируемый в линию душевой лейки. Иногда используют простое подсоединение к гибким шлангам.
Старые металлические трубы позволяют использовать различные методы самостоятельной врезки. А вот используемые после капитального ремонта полипропиленовые трубы такой возможности не дают. Подключаться к ним придется с помощью особого паяльника. И практически всем людям стоит вызвать профессионального сантехника. К сшитому полиэтилену и металлопластику обычно подключаются через специальные фитинги.
Коды ошибок
Большинство современных моделей автоматических стиральных машин оснащено системой самодиагностики. Это значит, что пользователю не придется самостоятельно выявлять неполадку, прибор без труда определит, на каком этапе работы произошел сбой, и предоставит полученные сведения в виде комбинации буквы и числа на дисплее.
Если же буклет к стиральной машине утерян, можно воспользоваться представленными ниже таблицами с данными о наиболее популярных приборах.
Коды ошибок стиральных машин Indesit, Ariston:
| Код | Расшифровка |
| F01 | Произошло короткое замыкание в системе управления, в результате чего мотор не запускается. |
| F02 | На одном из участков электроцепи системы управления произошел сбой. |
| F03 | Сигнал о начале работы не поступает на нагревательный элемент. |
| F04 | Ошибка в работе датчика контроля уровня воды. |
| F05 | Поломка в работе сливного насоса. |
| F06 | Сигнал с кнопок панели управления не проходит. |
| F07 | Поломка нагревательного элемента (ТЭНа). |
| F08 | Ошибка в работе ТЭНа, вызванная поломкой в реле уровня воды. |
| F09 | Сбой в работе центральной системы управления. |
| F10 | Датчик уровня воды не отправляет сигнал системе управления. |
| F11 | К сливному насосу не поступает сигнал о необходимости начала работы. |
| F12 | Ошибка на цепи взаимодействия центральной системы управления и селектора. |
| F13 | Неисправность системы управления сушкой. |
| F14 | Отсутствие сигнала о начале работы сушки. |
| F15 | Отсутствие сигнала о завершении работы сушки. |
| F17 | Не происходит блокировка дверцы. |
| F18 | Поломка центрального процессора. |
Коды ошибок стиральных машин Bosch:

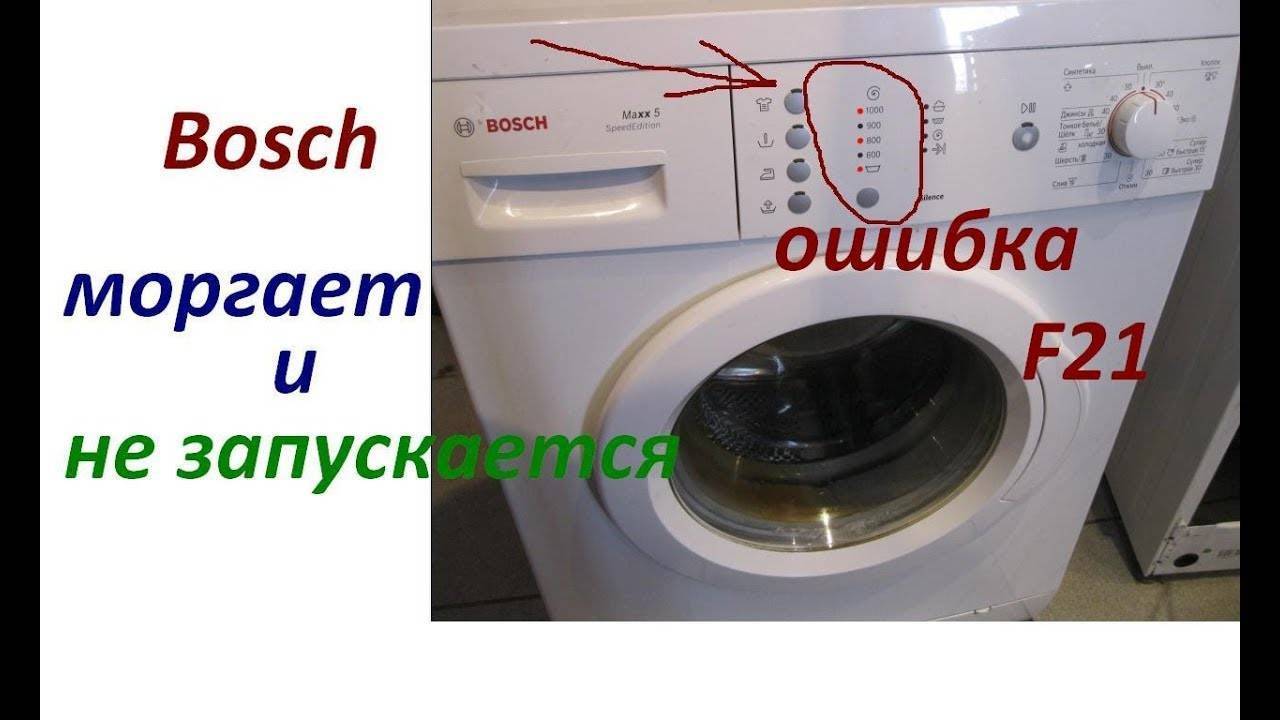

| Код | Расшифровка |
| F01 | Не происходит блокировка дверцы. |
| F02 | Барабан не заполняется водой. |
| F03 | Неисправность слива. |
| F04 | Протечка в баке. |
| F16 | Дверца исправна, но закрыта неплотно. |
| F17 | Вода поступает в барабан слишком медленно. |
| F18 | Сливной насос работает медленно. |
| F19 | Нагрев воды не происходит, однако стирка будет продолжена. |
| F20 | Неконтролируемое включение нагревательного элемента. |
| F21 | Ошибка в работе электродвигателя. |
| F22 | Датчик нагрева неисправен. |
| F23 | Включен режим устранения последствий от протечки. |
| F25 | Не определяется жесткость воды. |
| F26 | Ошибка датчика давления, стирка невозможна. |
| F27 | Сбились настройки датчика давления, функционирование происходит по случайным параметрам. |
| F28 | Датчик давления не отвечает системе управления. |
| F29 | Ошибка потока. |
| F31 | В бак поступил объем воды, превышающий номинальный. |
| F34 | Неисправен блокиратор дверцы. |
| F36 | Ошибка в работе блокиратора на уровне системы управления. |
| F37 F38 | Поломка датчика нагрева. |
| F40 | Изменены настройки системы управления. |
| F42 | Двигатель работает в усиленном режиме. |
| F43 | Не вращается барабан. |
| F44 | Двигатель не вращается в одну из сторон. |
| F59 | Неполадка в работе 3D датчика. |
| F60 | Давление при подаче воды превышает норму. |
| F61 | Дверца не отвечает при опросе системой управления. |
| F63 | Неполадки в системе защиты. |
| F67 | Неверный код карты. |
| E02 | Поломка двигателя. |
| E67 | Сбой в работе основного модуля. |
Коды ошибок стиральных машин LG:
| Код | Расшифровка |

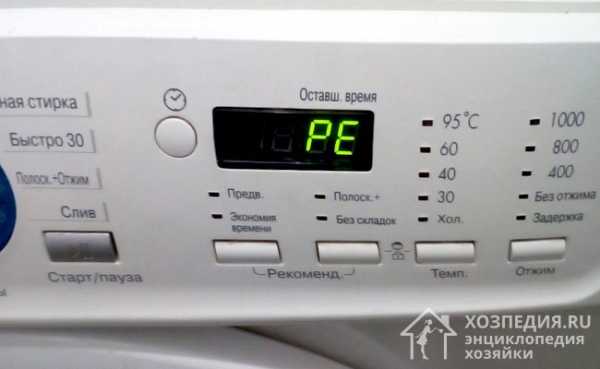

| PE | Ошибка в определении уровня воды. |
| FE | В бак поступил объем воды выше нормы. |
| dE | Дверца незакрыта. |
| IE | Набор воды не происходит. |
| OE | Поломка сливной системы. |
| UE | Неисправность барабана. |
| tE | Нарушение температурного режима. |
| LE | Проблема с блокиратором. |
| CE | Перегружен мотор. |
| E3 | Ошибка определения загруженности. |
| AE | Неисправно автовыключение. |
| E1 | Протечка бака. |
| HE | Поломка нагревательного элемента. |
| SE | Ошибка переключения приводного мотора. |
Коды ошибок стиральных машин Samsung:
| Код | Расшифровка |
| E1 | Ошибка в системе подачи воды. |
| E2 | Ошибка в сливной системе. |
| E3 | Загружен объем воды, превышающий номинальный. |
| DE | Поломка блокиратора дверцы. |
| E4 | Превышено допустимое количество белья. |
| E5 E6 | Проблемы в процессе нагрева воды. |
| E7 | Неполадки определения уровня воды. |
| E8 | Несоответствие температуры воды с выбранным режимом стирки. |
| E9 | Протечка бака. |
Если стиральная машина выдает ошибку, не нужно сразу паниковать и выбирать новый прибор, многие неполадки можно устранить самостоятельно, например, неисправность дверцы или проблему со сливом, вызванную засором фильтра. Если сделать все правильно, на дисплее пропадет код ошибки, и машина будет работать, как обычно.
Во время работы раздаются посторонние стуки
Как правило, посторонние шумы проявляются во время отжима, когда двигатель работает на максимальных оборотах. Существуют две основные причины появления сильной вибрации и посторонних шумов:
- Износ подшипников;
- Износ амортизаторов.
В среднем, эксплуатация подшипником рассчитана на 7-10 лет. Для того чтобы определить проблемы в подшипниках нужно взять барабан рукой и слегка его прокрутить вперёд-назад и из стороны в сторону. При этом не должно раздаваться никаких посторонних звуков, а люфт между краем барабана и манжетой должен быть минимальный. Если есть хотя бы один из признаков, подшипники подлежат замене. Это довольно трудоемкий и сложный ремонт неисправности стиральной машины и не каждый способен сделать его своими руками.
Процесс включает полную разборку и извлечение бака и барабана, выпрессовку подшипников и сальника, установку новых подшипников с последующей сборкой.
Раскручиваем бак
Извлекаем из машины барабан, заключённый в герметичный бак. Раскручиваем бак, затем вынимаем барабан
Вынимаем барабан
Как правило, на барабане имеется значительный известковый налёт. Очищаем его при помощи средство от ржавчины WD-40.

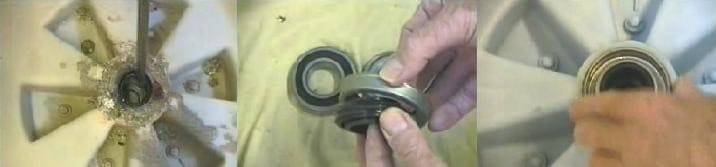

Выпрессовываем подшипники
Аккуратно извлекаем старые подшипники. Этот процесс называется выпрессовкой. Выполнять его нужно предельно аккуратно, чтобы не повредить наконечник вала. Лучше использовать резиновый молоток.
Устанавливаем новые подшипники
На посадочное место устанавливаем новые подшипники, предварительно смазав нишу литолом. Сверху обязательно установить стопорное кольцо. При обратной сборке бака обязательно использовать силиконовый герметик.
Второй распространенной причиной стука и сильной вибрации являются износ амортизаторов. Амортизаторы восстановлению и ремонту не подлежат, и при их поломке потребуется только замена.
Замена амортизаторов
Необходимые инструменты и запчасти
Опытные мастера давно имеют определенный набор инструментов. В этот состав входит не только официально продаваемый инструментарий, но и самостоятельно изготовленные приспособления. Для домашней работы со стиральными машинами Bosch обязательно надо иметь пару отверток, пассатижи и гаечные ключи различного сечения. Еще стоит приготовить пинцеты-кусачки, плоскогубцы, некрупный молоток, металлический сервисный крючок. Нецелесообразно покупать дорогостоящие фирменные наборы, гораздо правильнее подобрать снаряжение персонально для себя. Желательно также запастись дрелью, выколоткой и пилой по металлу.
Если есть уже опыт в обращении с электроникой, можно менять и более серьезные комплектующие – основные платы и блоки управления. Но лучше все же поручить работу с ними профессионалам.
В ряде случаев используют крестовину бака. Эта деталь отвечает за поддержание стабильности устройства. Если крестовина нарушена, неизбежно возникает сильный шум и скрежет. Игнорирование дефекта опасно, поскольку может пострадать и ТЭН, и барабан, и даже корпус бака. В любом случае сменная запчасть должна соответствовать строгим требованиям Bosch. Как и другие комплектующие, ее лучше приобретать в фирменном магазине предприятия.
Но особое внимание обязательно следует уделять мотору стиральной машины. Немецкий производитель всегда старается помещать его в нижней части
Это значительно ослабляет опасность поражения влагой. Но полностью исключить ее нельзя. Наиболее вероятными дефектами являются следующие:
- механический износ подшипников, ротора, статора, катушек, обмоток;
- попадание жидкости, включая конденсат;
- разрыв цепей питания.
В некоторых случаях с электродвигателя соскакивает приводной ремень. Он также может сильно изнашиваться или ослабляться при длительной эксплуатации. Ремни обычно стараются заменять, если только нет возможности просто вернуть их на место.

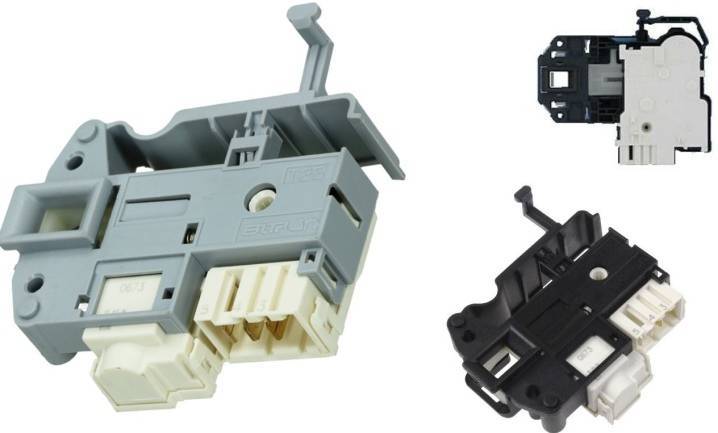

Замок двери у стиральных машин Bosch, конечно, очень надежен. Но и это устройство может ломаться. Для его ремонта используют следующие элементы:
- пластины;
- штифты;
- контакты, отвечающие за передачу сигнала на управляющую плату;
- биметаллическая пластина.
Иногда, впрочем, повреждается крышка люка либо стекло, которое в нее вставлено. Эти части тоже можно заменить при умелом подходе. Но периодически приходится обслуживать также и патрубок стиральной машины. От трех основных патрубков зависит нормальная циркуляция воды внутри корпуса. И какой из этих блоков выйдет из строя – заранее предсказать нельзя. Известно только, что чаще всего ломается сливной патрубок. Именно он встречается с всевозможными засорами и посторонними предметами.
Еще один узел, в котором часто возникают неполадки – это прессостат стиральной машины. Если он выходит из строя, автоматика не может определить, сколько конкретно воды заливать в бак, и нужно ли это вообще. В менее сложных случаях вода все же заливается или отливается, но меньше, чем нужно.
Диагностика
Большинство современных моделей стиральных машин Bosch, например серий Maxx 5-6-7, оснащены системой самодиагностики, что значительно упрощает определение неисправностей. Для того чтобы установить характер поломки, не обязательно обращаться в сервисный центр, достаточно совершить несколько манипуляций, и ваша машинка сама «расскажет», в чем проблема. Итак, приступим к выполнению сервисного теста:
- Закройте люк, переместите переключатель программ в положение «Выкл.».
- Выдержите паузу в 2-3 секунды, переставьте переключатель на «Отжим» (по часовой стрелке).
- Когда светодиод «Старт» замигает, нажмите и удерживайте кнопку «Обороты режима». Проследите за «Старт» – он должен начать мигать снова.
- Переведите переключатель на «Слив» (по часовой стрелке).
- Отпустите «Обороты режима» (вы ведь не забыли об удержании этой позиции?).
- Далее поставьте переключатель в положение, соответствующее проверке какого-либо узла стиральной машины (3 – двигатель, 4 – сливной насос, 5 – трубчатый электронагреватель (ТЭН), 8 – клапан залива воды основной стирки, 14, 15 – быстрый автоматический тест). Ниже представлена схема переключателя и расположения цифр, которые соответствуют положению его ручки.

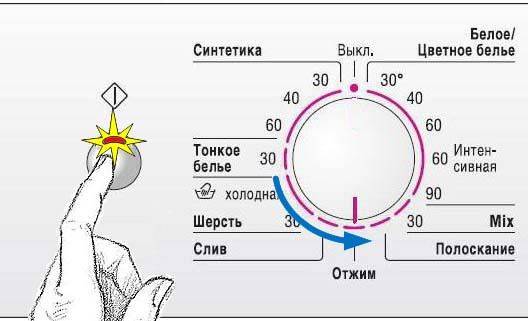

Перед вами схематичное изображение переключателя и расшифровка положений его ручки
Некоторые модели различаются нумерацией команд: например, в стиральной машинке Bosch Logixx 8 двигатель проверяется на 4-й позиции (кстати, в этой стиральной машине можно провести быструю диагностику, установив переключатель на цифру 3). Когда тест будет завершен, на дисплее высветится код ошибки, расшифровать который поможет инструкция. В более старых моделях без дисплея ошибку можно будет распознать по свечению светодиодов, после чего можно будет приступать к ремонту стиральной машины Bosch.
На фото – панель управления стиральной машины Bosch Logixx 8; диагностика поломок в ней производится по принципу Bosch Maxx, несколько отличается только нумерация команд
Владельцам старшего поколения моделей несколько сложнее – определять поломку придется, исходя из ее симптомов.
Признаки неисправностей и их причины
Устройства более ранних лет выпуска, к примеру Bosch WFT 2830 или Bosch WFF 1201, не могут самостоятельно диагностировать неполадки, поэтому делать это придется пользователю, опираясь на их характерные признаки:
- вода набирается медленно или не набирается совсем. Это происходит из-за скопления мусора во входном фильтре, неисправности заливного клапана. Виновником поломки может быть и датчик уровня воды – прессостат;
- вода плохо сливается. Проблема чаще всего кроется в засорении сливного фильтра, выходе из строя сливного насоса или прессостата;
- вода не нагревается. Практически всегда в этом виноват ТЭН. Нагревательный элемент сгорает по двум причинам – естественный износ или образование накипи. Иногда нагрев отсутствует из-за неполадок в управляющей плате или неисправности температурного датчика;
- не крутится барабан. Посредством ременной передачи передается крутящий момент от двигателя к барабану. Если ремень слетел или разорвался, барабан не придет в движение. Более серьезный вариант – поломка двигателя;
- сильный шум во время отжима. Причина обычно кроется в разрушении подшипников.
На фото Bosch Maxx 4 WFC 2060 – модель, оснащенная функцией самодиагностики
Любая из перечисленных неполадок может быть вызвана выходом из строя модуля управления (электронного контроллера). К сожалению, починить самостоятельно данный узел очень сложно, лучше и не пытаться. Обратитесь в сервис, оказывающий услугу ремонта стиральных машин Bosch на дому. Специалисты перепаяют плату или заменят ее на новую.
Неправильная эксплуатация машинки
Хозяйки часто сами невольно виновны в появлении неисправностей. Невнимательно прочитали инструкцию, недостаточно изучили особенности каждой программы – и вот любимая стиралка попросту зависла в середине цикла! Если причина поломки действительно кроется в неправильной эксплуатации, то машину удастся реанимировать самостоятельно.
Несоблюдение норм загрузки стиральной машины, перегруз по весу
Самая распространенная причина остановки стиральной машины во время работы – это ее перегруз. Желание сэкономить время, воду, электроэнергию заставляет некоторых хозяек закладывать в барабан огромное количество вещей. Можно «обмануть» технику, добавив несколько тонких маек к уже загруженным 4- 5 кг белья. В такой ситуации белье просто плохо выстирается. Но порой вес белья превышает допустимый в несколько раз!
Если машина перегружена, это обнаруживается уже в начале цикла. В современных моделях имеются специальные датчики, которые сразу определяют вес белья и при перегрузе подают звуковой сигнал. В машинках прошлых поколений барабан крутится очень медленно, будто через силу. А вскоре стиральная машина и вовсе останавливается во время стирки.
Решить проблему перегруза просто – необходимо извлечь несколько вещей и заново запустить цикл. В дальнейшем стоит заполнять барабан не более чем 2/3 от его объема. Также можно использовать бытовой безмен для взвешивания грязного белья.
Некорректный выбор программы
Машинка может останавливаться во время стирки на деликатных режимах. При этом может оказаться, что барабан наполовину заполнен водой. Знакомая ситуация? Не стоит поддаваться панике, пытаться открыть дверцу или беспорядочно нажимать на кнопки. Скорее всего, в используемом деликатном или ручном режиме отжим просто не предусмотрен. В таком случае нужно самостоятельно выставить режим удаления воды, а при необходимости отжим.
Дисбаланс
Еще одна причина нештатной остановки машины – неравномерное распределение вещей в барабане. Так может происходить с постельным бельем – оно вбирает в себя всю воду, комкается в нижней части барабана, не давая таким образом совершить полноценный оборот. Ситуация может возникнуть не только на этапе основной стирки, но и во время отжима. Часто остановке предшествует глухой стук или вибрация.
Что предпринять в такой ситуации? Необходимо открыть загрузочный люк и руками равномерно распределить вещи в барабане. Через минуту продолжить стирку на выставленном режиме.
Дисбаланс вещей может произойти во время стирки пуховой куртки или объемных болоньевых штанов. Наполнитель собирает воду на дне барабана, и машина прекращает работу. В такой ситуации стоит воспользоваться проверенным народным способом – постирать пуховик вместе с теннисными мячами.
Сбой в программном управлении
Стиральная машина также может отключаться по причине сбоев в программе. Например, если процесс стирки состоит из нескольких шагов. Когда выставлены режимы замачивания и основной стирки, то интеллектуальная техника остановится уже после первого этапа. Вторую часть стирки придется устанавливать заново.
Порой техника может зависнуть без видимой причины. Это также стоит расценивать как программный сбой. В таком случае ее нужно просто перезагрузить:
- нажать кнопку выключения, подождать минуту и снова включить машину;
- если отключение с кнопки не спасло положение, то необходимо отключить машину от сети;
- спустя несколько минут машина включается, а цикл запускается заново.
Сравнение лучших стиральных машин Бош
Предлагаю Вам ознакомиться с рейтингом всех вышепредставленных стиралок:
| Модель | Загрузка (кг) | Обороты на отжиме | Размер (ШхГхВ) | Особенности | Цена, руб |
| WLG 20060 | 5 | 1000 | 60*40*85 | выбор температуры | 19690-21111 |
| WLG 20261 OE | 5 | 1000 | 60*40*85 | отсрочка старта на 24 ч. | 20151-23990 |
| WLG 20061 | 5 | 1000 | 60*45*85 | выбор температуры | 21990 |
| WLG 2426 W | 5 | 1200 | 60*45*85 | Speed Perfect | 22560-24990 |
| WLL 24266 | 7 | 1200 | 60*45*85 | Энергоэффективность А+++ | 24473-29990 |
| WLG 20160 | 5 | 1000 | 60*40*85 | отсрочка старта на 24 ч. | 24990 |
| WLT24440 | 7 | 1200 | 60*45*85 | Энергоэффективность А+++ | 27700-28210 |
| WLT 24460 | 7 | 1200 | 60*45*85 | Энергоэффективность А+++ | 28769-33310 |
| WIS 24140 | 7 | 1200 | 60*56*82 | встраиваемая | 53470 |
| WIS 28440 | 7 | 1400 | 60*56*86 | встраиваемая | 61290 |
Неисправность платы управления или внутренней проводки
Неисправность платы управления в стиральных машинах Bosch редко приводит к проявлениям подобного характера. Но исключать эту неисправность полностью не стоит, ведь именно плата контролирует переключение стиральной машины на разные этапы в процессе стирки. Особенно не стоит исключать такой вариант, если проверка всех остальных узлов стиральной машины не выявила поломок.
Прежде чем проводить диагностику самой платы управления стиральной машины, следует тщательно осмотреть её внутреннюю проводку на наличие внешних повреждений, окислений или пригорелых областей. Если обнаруживаются такие провода, их нужно зачистить или заменить полностью, это вполне может оказаться решением неприятной проблемы.
Если провода оказались целыми и исправными, следует провести диагностику платы управления. Подобные мероприятия, безусловно, следует доверить специалисту, который безошибочно определить степень неисправности платы управления и характер ремонта, который потребуется.
Диагностика платы управления проводится изначально визуальная, затем с применением специальных приборов. В некоторых случаях может потребоваться перепайка отдельных элементов или полная замена испорченной платы управления. При выявлении программного сбоя, плата перепрошивается.
Ремонтируем стиральную машину-автомат Бош: добираемся до оснащения своими руками
Неисправности из нашего списка ниже вы сможете устранить своими руками при условии, что внимательно отнесётесь к процессу сборки-разборки устройства и правильно выполните замену или другую манипуляцию относительно внутреннего оснащения.
Вышел из строя сливной насос: методика его замены
Перед разборкой устройства обязательно слейте с него воду, иначе промочите все детали в машинке. Чтобы добраться до сливного насоса машинки, вам необходимо разобрать заднюю и верхнюю стенку корпуса бытового прибора. После чего перевернуть машину набок, предварительно зафиксировав барабан болтами. Затем снимаем насос, отсоединив клеммы. После проделанной манипуляции берём новую конструкцию, подходящую к этой модели машинки, и надёжно фиксируем на прежнее место.
Ремонт подшипника собственноручно: этапы процедуры
Подшипник в стиральной машине отвечает за корректную работу барабана, если он изнашивается, то его нужно заменить, чтобы не подвергать поломке сам барабан. Чтобы это сделать, следует алгоритму:
- Снимаем корпус со «стиралки», удаляем лишнюю воду и мусор с бака.
- Сложность заключается в том, что нужно отсоединять все панели, дозатор для порошка, вынимать хомут и манжет дверцы, вытаскивать блокиратор.
- Когда эти действия произведены, приступаем к откреплению бака. Для этого вынимаются все фиксирующие болты.
- Ремень привода следует оттянуть в сторону, чтобы случайно не повредить его.
- Раскрутите все болты, которые держатся на пластиковом баке, и снимите его с пружин.
- Добравшись до металлической части барабана, снимите с него шкив и имеющиеся болты.
- На задней части барабана установлен металлический подшипник.
- Выбейте повреждённую деталь и установите новую, выполняя все действия с точностью наоборот.
Полезно знать! Чтобы не спутать все соединения при сборке, лучше всего сфотографировать сложные этапы работы. Таким образом, вам удастся безошибочно сконструировать стиральную машинку.
Как снять и поменять ремень привода на «стиралке» Бош
Замена приводного ремня проводится в течение нескольких минут, соответственно, эта работа считается элементарной. Всё, что вам нужно, − это открепить все винты на задней выпуклой крышке. Открыв её, вы увидите привод двигателя и барабана, по которому движется ремень.
Чтобы снять, необходимо аккуратно оттягивать его с деталей, слегка прокручивая колесо барабана. Аналогичным образом наденьте новый ремень. Для наглядности посмотрите это короткое видео.
Процедура замены нагревательного элемента
Если вода в бак стиральной машинки набирается холодная, и в процессе функциональности прибора не нагревается, — это говорит о том, что бельё вряд ли отстирается. Если взглянуть внутрь проблемы, то всему виной порча ТЭНа. Чтобы его извлечь, рассмотрим следующую короткую инструкцию.
| Иллюстрация | Описание действия |

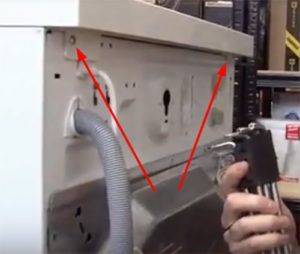

 | Выкрутите фиксирующие болты и снимите верхнюю поверхность стиральной машины. |
 | Выньте дозатор для моющих средств. Для этого достаточно нажать на кнопку, размещённую в середине лотка. |
 | Чтобы снять переднюю панель, нужно открутить 4 винта, как показано на фото. |
 | Снимите переднюю панель, раскрутив все крепёжные винты, и внизу барабана вы увидите прикреплённый ТЭН. Снимите с него все контакты. |
 | Открутив гайку нагревательного элемента, вынимаем деталь и аналогичным способом устанавливаем на его место новый ТЭН. После чего собираем стиральную машину. |
Как вы видите, разборка стиральной машины «Бош» для замены нагревателя — это весьма длительная и кропотливая работа, поэтому стоит отнестись внимательно ко всем моментам.
Как почистить засор сливного шланга при ремонте стиральной машины Bosh на дому
В процессе долгой эксплуатации машинки-автомата вы могли заметить, что вода при включении поступает в бак не так быстро, как это происходило изначально. Если это не проблема с давлением вашего водопровода, тогда засорился фильтр пускового шланга.
Для того чтобы его почистить, вам необходимо открепить трубку на задней части корпуса машины. Снять сеточку, которая помещается внутрь шланга и прикручивается при помощи резьбы. Хорошо промойте её под проточной водой и просушите. После чего установите на место и наслаждайтесь отличным напором воды.
Неисправность электрики или электроники
Не являясь специалистом в области электроники или электрики стиральных машинок-автоматов, лучше обратиться в сервисную службу, которая выполнит диагностику и необходимый ремонт. Более детально о нюансах ремонта этой части устройства можно узнать из видео ниже.
