Как сделать гараж пенал своими руками возле дома? Чертежи и затраты на материалы и Фото

Плюсы и минусы

Данные типы гаражей имеют свои преимущества, среди них главными можно назвать следующие:

• не требуется обустройство фундамента или идеально ровная площадка, можно устанавливать на разные грунты, кроме рыхлой почвы;

• небольшой вес в отличие от капитальной постройки и легкость сборки, может доставляться до точки уже собранным;

• быстрый демонтаж и возможность перевозки на новое место, как в собранном, так и в разобранном виде;

• небольшие размеры для парковочного места с защитой от солнца, ветров и осадков;

• может приставляться к зданию, забору, что позволяет экономить дополнительное место;
• приемлемая стоимость – 25-30 тыс. руб. для уже готового к использованию гаража.

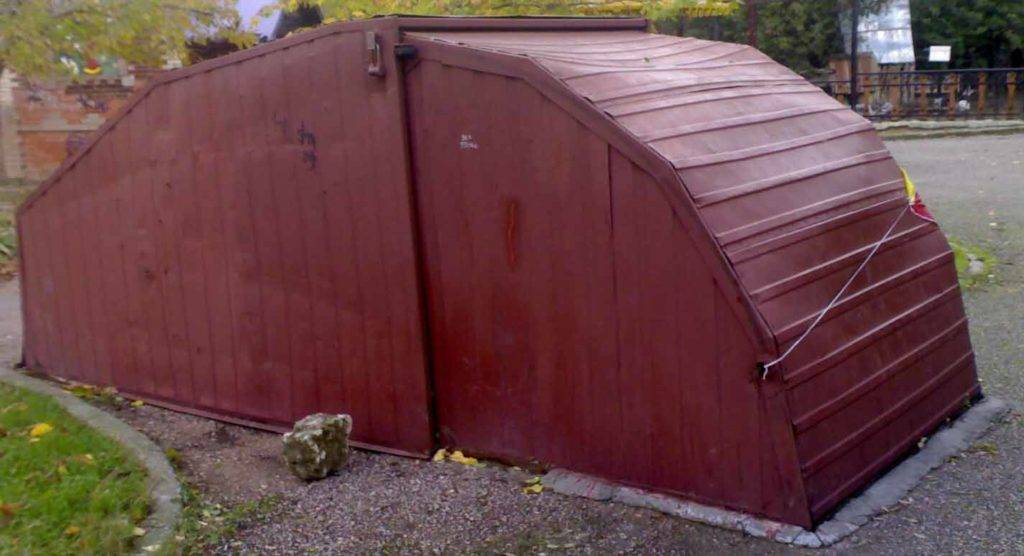

Для гаража ракушки не требуется обустройство фундаментаИсточник hi.decorexpro.com

В зависимости от размеров конструкции, дополнительно в гараже можно хранить различный инвентарь. Сборка гаража ракушки осуществляется достаточно быстро, а вся конструкция остается прочной даже через много лет при условии правильного ухода за ней.

Профнастил сам по себе очень прочный, а полимерные материалы не ржавеют. Однако в случае повреждения покрытия могут появиться проблемы в виде ржавчины, негерметичных стыков

Однако у такой конструкции есть некоторые недостатки. Например, подобный гараж не обеспечит уровня комфорта как в капитальной постройке. Нельзя провести электричество, обустроить место для небольшой мастерской, нет смотровой ямы или погреба. В сильные морозы внутри холодно, даже после утепления стен, летом поверхность очень нагревается, поэтому надо тщательно выбирать место под установку. Ежегодно поверхность гаража надо обрабатывать антикоррозийными средствами.

В таком гараже нельзя провести электричествоИсточник garazhtyt.ru

На внешний вид такой гараж не очень презентабельный, и подобрать подобную конструкцию для загородного дома, чтобы она гармонировала со всеми постройками, очень сложно. В городах такой гараж могут просто снести муниципальные службы или убрать вместе с автомобилем.

Размеры гаража ракушки очень компактные, но это не означает, что он является мобильным и может устанавливаться без соответствующего разрешения, хотя такого количества документов, как для капитальной постройки, все равно не потребуется.

Сколько весит?

Какой примерно вес у металлического гаража? Стандартная конструкция составит около тонны с лишним веса, облегчённая типа ракушки или пенала чуть более полутонны, а могут быть варианты и потяжелее, в пару-тройку тонн веса.

Это определяется тем, какую толщину имеет используемый материал и его плотность, общее количество, площадь металла и сопутствующих комплектующих сооружения.

Вес будет зависеть от таких дополнительных показателей:

1. от вида крыши;
2. от того, есть ли приваренного типа пол;
3. от вида и веса полозьев для установки сооружения, либо их отсутствия.

В качестве примера расчёта веса можно привести такой:

1. Швеллер: 20мх36,5кг=730 кг.
2. Уголок: 75 метров 100х5,8 кг=580 кг.
3. Лист стальной: максимум толщиной 2 квадратов 100*15 кг=1500 кг.
4. Настил деревянный: 24м2х0,05 см*600 кг= 720 кг.
5. Итоговый вес составит 3530 т.

Подготовка места

Монтаж пенала не занимает много времени

Но, как и в случае с установкой капитального гаража, очень важно подготовить участок. Во-первых, необходимо очистить участок от мусора и выровнять его, а затем отсыпать щебнем и хорошенько утрамбовать

Чтобы заезд был более комфортным, можно при помощи арматуры, залитой бетоном, сделать удобный спуск. Участок готов, теперь заготавливаем необходимые материалы и чертежи гаража ракушки своими руками.

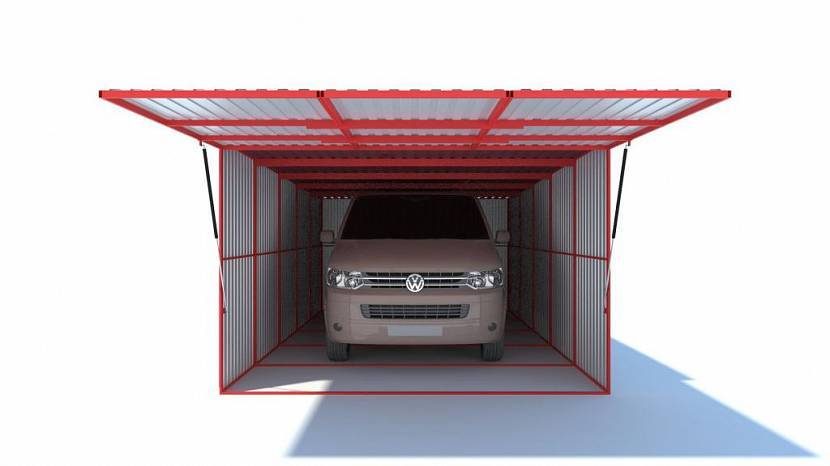

Гараж пенал своими руками — чертежи:

Инструмент

Нам понадобится:

• дрель со сверлом на 12;
• шуруповерт;
• уголок на 90°;
• рулетка;
• болгарка;
• сварка;
• электроды;
• диски для шлифовки и резки.

Из материалов нужно будет заготовить:

• металопрофиль 50х50 мм маркировки не ниже С20;
• крепежи (болты, винты и гайки);
• дверные петли;
• пенопласт;
• клеевой состав «жидкие гвозди».

Газосиликатные блоки — изобретение Гоффмана, уступающее только дереву

Уже более 100 лет этот ячеистый материал превосходит по прочности и внешнему виду всех других представителей семейства пеноблоков. Он имеет экологическую основу — измельчённый кварцевый песок, известь, цемент. Так же вспенивается алюминиевым газообразователем в результате химической реакции, так же закрепляет свои физические качества в процессе автоклавирования.

Искусственный камень даже по виду сильно отличается от других пеноблоков: он белого или кремового цвета, с гладкой наружной поверхностью, правильной геометрической формы. Для возведения стен из этих блоков используют специальный клей.

Блоки из газосиликата имеют следующие характеристики:

• плотность от 300 до 900 кг/ м³(применяется в капитальном строительстве для создания несущих стен и как утеплитель);
• габариты стандартных блоков:250х250х600, 250х400х600, 500х200х300, 600х100х300, 600х200х300;
• вес одного блока — D400 – 5-10кг, D600 – 13кг;
• вес 1 м³ — 400-600 кг;
• диаметр пор — 1-3мм;
• показатель усадки — 0,5мм/м;
• морозостойкость блоков — 70 циклов;
• REI=150минут (R- потери несущей способности,E- потери целостности, I- потери теплоизоляционных свойств);
• огнестойкость блоков – 4 часа;
• паропроницаемость до 0,3 мг/м*час*Па.

Справка: Газосиликатные блоки, в силу своих свойств — удачный выбор для устройства вентилируемых фасадов.

Признанные достоинства блоков из газосиликата:

• малый вес;
• плотность и прочность блоков, достаточные для строительства стен малоэтажных строений;
• отличные теплоизоляционные и звукоизоляционные свойства;
• пожаробезопасность;
• прочность кладки стен при минимальной толщине клеевых швов;
• пригодность блоков к механической обработке;
• экологичность блоков;
• скорость кладки стен из блоков превышает кирпичную в 4 раза;
• сравнительно низкая стоимость.

Недостатки:

• гигроскопичность и паропроницаемость;
• недостаточная прочность на изгиб;
• обязательность армирования стен из блоков газосиликата.

Газосиликатные блоки в промышленном производстве выпускают следующих видов:

• стеновые прямоугольные блоки;
• стеновые пазогребневые блоки;
• лотковые блоки;
• блоки с карманным захватом;
• стеновые пазогребневые с карманным захватом.

Гараж из газосиликатных блоков — фото:

Изготовление ворот

Когда каркас будет выставлен на месте и обшит материалом, стоит задумать о воротах. Гараж пенал своими руками может иметь разные, но именно они будут влиять на размер входной рамы.

Перед тем, как проводить сборку ворот, на участке уже должна стоять рама из дюралевых или стальных труб, в основание которой монтируют шарниры. К ним крепят стенки при помощи болтов или проушин.

Что касается ворот, то лучше использовать вариант открытия в стороны. Для этого понадобиться:

• Листы профнастила
• Металлические реи, размерами в соответствии с возводимой конструкцией (8 шт. – 2 элемента по 260 см, 6 элементов по 139, 5 см)

Изначально создается каркас створки, для чего две длинные и две короткие перекладины свариваются между собой. Далее, как и при создании боковой , на уровне в 110 см от верхнего края монтируется еще одна поперечина, которая обеспечит жесткость ворот.

Вторая створка создается аналогичным способом. После этого, их обшивают профилированными листами.

Для того чтобы ворота свободно открывались и закрывались, в верхних и нижних углах рамы с входной стороны устанавливают шарниры. На них будут насаживаться створки.

Чтобы двери могли свободно открываться, после окончания всех работ, все движущиеся элементы смазываются маслом. Если есть желание и навыки, то такие ворота могут иметь вертикальный подъем при помощи автоматического устройства.

В самом конце на одну из дверей навешивают замок.

Как собрать гараж-пенал: схема и этапы работ

Чтобы собрать все своими руками, придется потратить время на составление чертежей и ознакомление с инструкцией.

Каркас

Сначала собирается каркас ворот, которые будут установлены в гараже. Для этого заготавливают две железные стойки с высотой около двух метров и три металлических профиля длиной полтора метра. Крепежные элементы металлопрофиля подсоединяются к верхней и нижней части стоек. В результате получится рама, которую обшивают листами профнастила.

Инструкция по сборке

Монтаж гаража-пенала осуществляется в несколько последовательных этапов:

• Подготовка основания. Конструкция должна ставиться на основание, укрепленное песком.
• Сооружение каркаса. Для изготовления каркаса гаража понадобятся плотные металлические трубы.
• Сборка стен. После изготовления каркаса нашиваются металлические листы, которые будут выполнять функцию гаражных стенок.
• Создание напольного покрытия. Собирать пол надо после сборки каркаса и стенок. Для его изготовления можно использовать деревянные доски или железные листы.
• Укладка крыши. В конце верх гаража обшивается профилированными листами.

Готовимся к строительству: чертежи, размеры

При подготовке к строительству определяются с назначением здания: гараж на один или два автомобиля, со специально обустроенным местом для вещей или без него. Необязательно делать много подробных чертежей. В случае самостоятельного возведения постройки подойдёт и рисунок-схема с обозначением элементов и размеров. Как пример, возьмите готовую схему в интернете или у соседей, которые уже построили себе подобное здание. Ещё возможно заказать планы гаражей у опытных мастеров, если вы не уверены в своих силах. Знающий человек изучит местность и поможет создать сложный чертёж.

Стандартные размеры для гаража на один автомобиль следующие:

• ширина — 3 м;
• длина — 5 м;
• высота — 2.1 м.

Чертёж гаража на один автомобиль

При планировке гаража на два автомобиля нужно учесть необходимый зазор между ними. Если длина и высота помещения остаются неизменными, то ширина увеличивается в 2 раза. Стандартные размеры гаража на 2 машины:

• ширина — 7 м;
• длина — 7 м;
• высота — до 3 м (зависит от высоты машины и типа кузова).

Советы по выбору материала

Чтобы выбор пеноблоков для строительства оправдал впоследствии ожидания, следует при покупке проверить соответствие таких параметров, как:

• Цвет блоков. Варьируется от светло-серых до тёмно-серых оттенков. Чрезмерная белизна будет свидетельствовать о добавлении извести вместо цемента, а это, в свою очередь, приводит к потере прочности структуры, а также снижению экологических свойств.
• Пузырьки. Все они должны быть разделены между собой — это не даёт материалу поглощать влагу. Если пузырьки образуют единое целое, перед вами лежит газоблок, характеристики которого противоположны.

• Форма. Геометрия блоков должна быть идеально ровной. Проверить это вы можете следующим образом: установив один блок на другой. Ровная поверхность плотно соединится между собой и не будет качаться. Погрешности допустимы, но небольшие — 2 мм (плюс или минус).

• Крепость. Проверить её можно, взяв небольшой кусок материала и сделав попытку его раскрошить ладонями. Растёртый кусочек будет свидетельствовать об экономии на цементе либо добавлении большого количества воды.
• Скол. Видимая структура должна быть одинаковой. В качественном пеноблоке все пузырьки имеют сферическую форму. Овальные же элементы уменьшают прочность, делают материал хрупким.
• Отсутствие разводов от смазки. Стенки блока и внутренняя его часть должны быть идентичными по цвету. В ином случае это означает, что смазка была некачественной, а это, в свою очередь, приведёт к проблемам со стройкой — на такой пеноблок плохо ляжет штукатурка.
• Отсутствие трещин. Их наличие свидетельствует о нарушении сушки материала, а также об образовании внутреннего напряжения. Такие блоки могут разрушиться.

• Последние критерии — плотность и вес. Показатели достаточной плотности — от 600 до 1000 кг/м3. Вес пеноблока проверяется в соответствии с выпускаемыми стандартами, которые можно просмотреть на таблице ниже.

Расчёт гаража

Распространённый размер блока — 0.6 м*0.3 м*0.2 м. Для гаража, который не отапливается специально, подходят стены с шириной в 0.2 м. Поэтому пеноблоки ставятся на боковую часть. Нижний слой поднимают над поверхностью земли на 0.3–0.4 м (исключение составляет контакт с водной поверхностью).

Чтобы знать, сколько блоков понадобится для возведения, приведём расчёты на примере гаража с размерами 5х6х3 м. Материала на один ряд потребуется: периметр запланированного здания / длину пеноблока = ((a+b)*2) / c=36.6=37 блоков, где A и B — стороны гаража, а С длина пеноблока (6 м). Количество рядов при высоте гаража в 3 м равно: высота гаража/высота блока d/e=10 рядов, где d — высота гаража, а e — высота блока (0.3 м).

Количество пеноблоков для постройки, соответственно, равно: количество блоков в 1 ряду х количество рядов = 37 х 10 = 370 блоков. Но это ещё не конец расчётов. В гараже нужны ворота (двери и окна по усмотрению исполнителя) — в среднем на это уходит 30–50 блоков.

По итогу количество пеноблоков для возведения гаража с размерами 5х6х3 м — 320–340 шт. С учётом бракованных элементов заложите +3%.

Необходимые инструменты

Чтобы возведение гаража происходило легко, нужно заранее подготовить следующие инструменты:

1. Шуруповёрт.
2. Пила.
3. Молоток.
4. Сварочный инвертор.
5. Гвозди.
6. Уровень строительный и шнуровой.

А ещё понадобятся такие материалы:

1. Пеноблоки.
2. Цемент, песок, бетон и щебень.
3. Арматура и рубероид.
4. Электроды для работ со сваркой.

Какой вариант конструкции разборного гаража лучше?

Гаражи данного типа подразделяются на три типа:

1. Разборный. В основе таких гаражей лежат типовые схемы, на базе которых возводят сооружения из железобетонных панелей и балок. Этот вариант отличается повышенной прочностью. Однако подобные конструкции невозможно собрать без привлечения строительной техники.
2. Каркасный. Собирается из металлических труб (уголков) и металлических панелей. Наиболее распространенный вариант, так как легко собирается, в том числе и своими руками. Эту конструкцию можно возводить на любых грунтах.
3. Пластиковый. Конструктивно не отличается от предыдущего. Разница заключается в том, что в данном случае каркас обшивается полипропиленовыми или полихлорвиниловыми панелями.

Последний вариант считается наиболее удачным, если собственник планирует самостоятельно возвести гараж. Подобные конструкции собираются по типу конструктора Lego.

Альтернативные решения

Конструкции из металлопрофиля имеют массу преимуществ, но некоторых не устраивает их вес, проблемы с транспортировкой, когда надо часто переезжать, и некоторые другие нюансы, поэтому подбираются альтернативные решения. Если приходится часто переезжать или отправляться на отдых, тогда можно использовать тент ракушку.

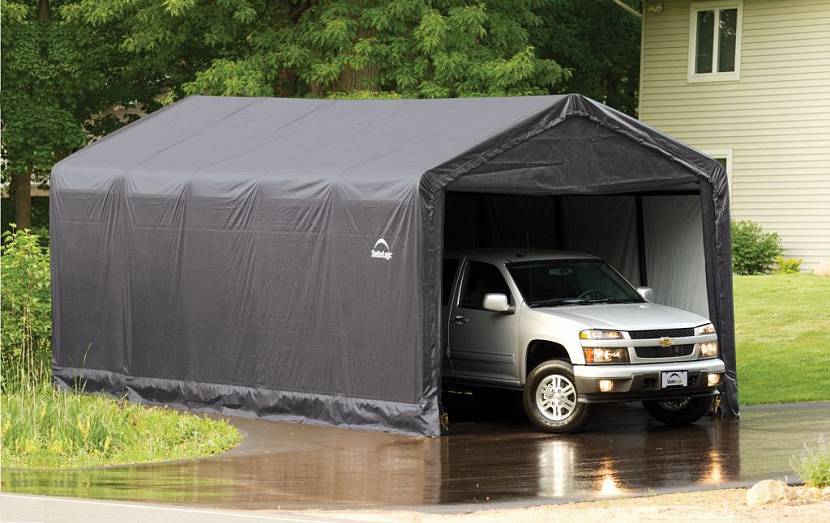

Тент ракушкаИсточник bhutanmusktravels.com

По сути, это тот же гараж, но вместо листов металла в нем использована высокопрочная ткань. Она не пропускает осадки, ветер или солнечные лучи. В некоторых случаях для этого применяется брезент, но лучше использовать полиэфирную ткань, которая обязательно пропитывается специальными составами. К тому же подобный тент может быть хорошим вариантом для временного жилья на отдыхе, даче и так далее.

Материалы и инструменты

Большое значение имеет этап подготовки

Важно заранее купить всё необходимое, чтобы при строительстве не приходилось отвлекаться на докупку болтов или поиск шуруповёрта

Инструменты для постройки гаража:

• Сварочный аппарат с электродами;
• Болгарка;
• Электрическая дрель со свёрлами;
• Шуруповёрт с битками;
• Отвес и уровень;
• Маркер или строительный карандаш, угольник, рулетка.

Большая часть инструментов для возведения гаража-пенала есть у любого мастера

Материалы:

1. Стальной профиль квадратного сечения;
2. Листовой металл;
3. Профнастил;
4. Щебень и песок (при необходимости);
5. Крепёж (навесы, гайки, колышки, саморезы и болты).

Строить самостоятельно или покупать?

Определившись с решением об установке гаража-пенала, многие автовладельцы сталкиваются с вопросом, каким образом это осуществить. В свободной продаже можно найти и приобрести все расходные и основные материалы, крепеж, инструменты, чертежи. И самостоятельно своими руками собрать и установить на заранее выбранной территории. Одной из существенных трудностей в таком варианте будет выбор и устройство механизма открывания дверей. Распашные ворота дешевле и проще в обслуживании. Модификация автоматического срабатывания на открывание дороже и требует тщательного наблюдения в процессе эксплуатации.

Совет: устройство крыши необходимо сделать с небольшим наклоном в удобную сторону — для схода снега. Иначе придется регулярно очищать кровлю, чтобы избежать деформации или возможного протекания.

Конструкционные особенности

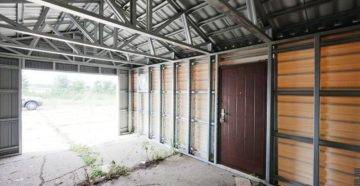

Вначале может показаться, что нет ничего особенного  в устройстве металлического гаража-пенала:

• Коробка сделана в виде каркаса из оцинкованного металлического профиля, иногда из трубы. Конструкцию собирают при помощи болтового соединения и сварки, линии среза и швы обрабатывают специальным составом, который помогает избежать коррозии, после этого производят окрашивание пентафталиевой эмалью.
• Крыша и стенки основы такого гаража обшивают металлическими листами из профнастила. Для изготовления крыши используют материал для кровли, адаптированный для крыш профнастил. Крышу укладывают на горизонтальные потолочные балки, и не используют промежуточную обрешетку.
• Ворота для «пенала» делают распашными или в виде подъемной конструкции в зависимости от того, какую цель преследует владелец.

При расчете массы гаража с учетом каркаса, который весит от 100 до 130 кг общий вес с листами профнастила составит примерно 340 кг. По итоговому расчету прекрасно видно, что общий вес с учетом фундамента не будет более полутоны. Если вы собираетесь сделать гараж-пенал для микроавтобуса, конструкция может весить тонну.

Многие автолюбители в больших городах, которые паркуют авто возле дома, сменили гараж-ракушку на гараж-пенал.

Достоинства и недостатки

У каждой конструкции, в том числе и гаража, есть свои преимущества и недостатки, и такой гараж не исключение. Можно искать недочеты и проблемы при использовании такого бокса из стали, но спрос на такие конструкции доказывает, что именно они являются надежной защитой от взломов. Эффективность этой конструкции лучшего всего оценить из своего опыта.

Условия хранения автомобиля в металлическом гараже-пенале

По ряду причин этот гараж можно называть самым лучшим способом хранения авто:

Если будет произведена качественная сборка конструкции, у вас будет своеобразный стальной зонтик, который сможет выдерживать ветер и ураганы, дожди, снег и град

Как заявляют производители, крыша пенала может выдерживать до 105 кг/м2.  Принимая во внимание то, что гараж отлично защищает покрытие от песка, солнца и помета птиц, цена вопроса 70 000 рублей не кажется запредельной.
Из-за того, что в стандартной конструкции нет утеплителя, внутри будет образовываться конденсат и пар, что дает гарантии на высокое качество хранения. Летом за счет нагревания вентиляция будет только лучше.
Благодаря небольшому весу конструкцию можно установить и без фундамента, поэтому такие гаражи можно называть временными постройками.

Но и недостатков полно – сильный нагрев летом, слабый уровень защиты. Проблемы можно решить, если вы подведете к гаражу электроэнергию.

https://youtube.com/watch?v=O1YpVO5-rpM

Особенности конструкции гаража-пенала

Каждый человек, который планирует хранить транспортное средство в таком сооружении, должен ознакомиться с его основными отличительными особенностями.

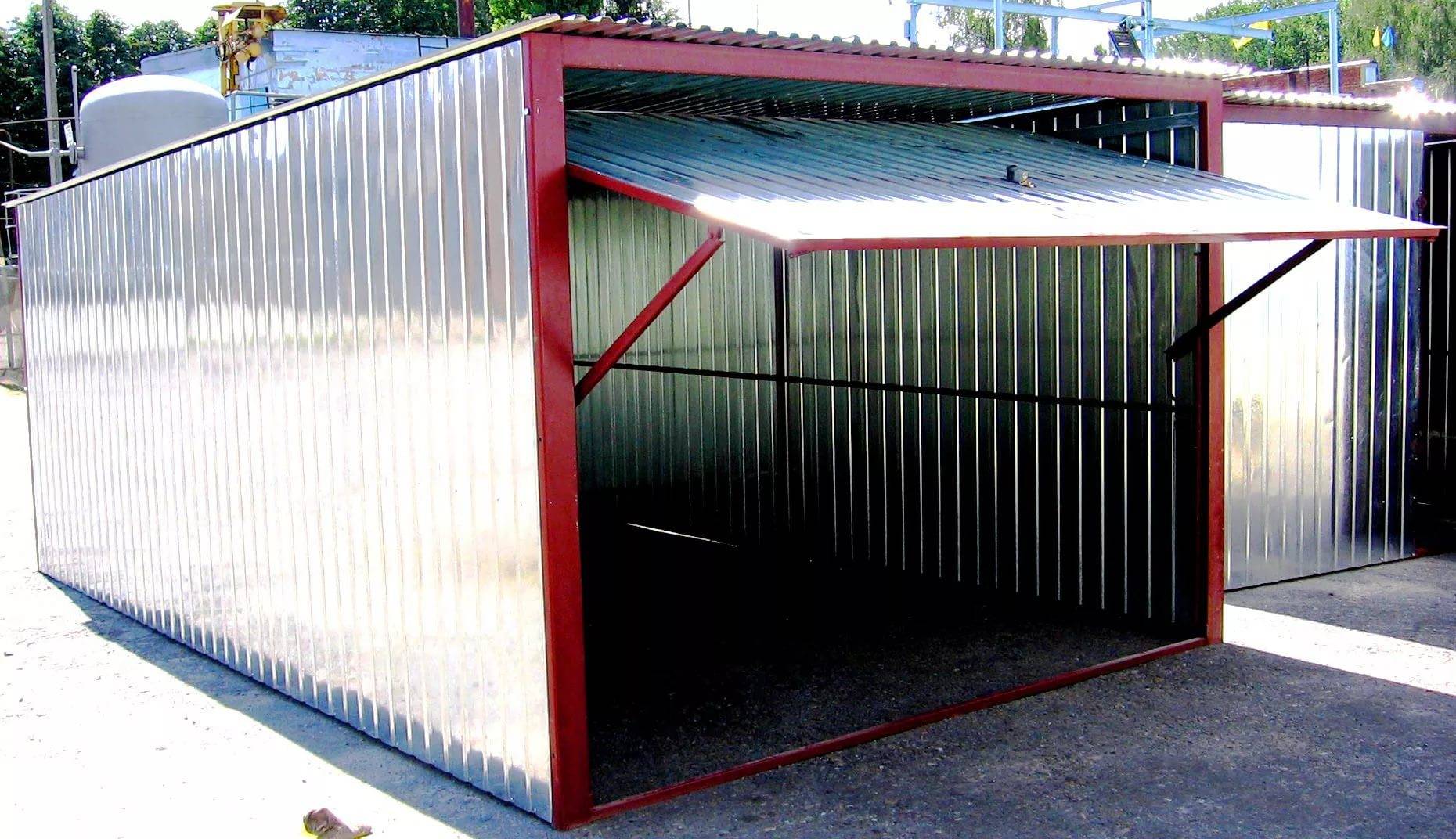

Гаражом-пеналом называют небольшое сооружение, которое изготавливается из оцинкованных профилированных листов и прочных стальных труб. К особенностям строения относят его надежность, которая достигается за счет соединения основных элементов конструкции сварочным аппаратом.

Еще одной отличительной особенностью гаража-пенала является то, что он не имеет промежуточных перекрытий. Это позволяет сэкономить финансовые расходы на строительство.

Технические характеристики

Классический гараж «ракушка» используется для хранения легкового автомобиля. Как правило, он состоит из двух стальных или железобетонных створок. Одна из них прочно зафиксирована и стоит на полу. А вот вторая, подобно воротам, открывается. Она поднимается, проворачивается и ложится поверх основы ворот.

Используемые материалы

Для изготовления гаража используется прочный металл. Толстые листы, как правило, и весят достаточно много. Обычно их вес находится в пределах тонны. Поэтому работать с ними без использования специальной техники бывает трудно.

Также нельзя не отметить и тот факт, что ракушку практически невозможно поднять и передвинуть без крана.

Безопасность

Конструкция, сделанная из двух створок, многими считается уязвимой. Ведь в щель между ними может легко попадать снег или капли дождя. Для того чтобы дополнительно защитить авто, специалисты рекомендуют использовать различные уплотнители. В качестве альтернативы покупают и брезентовые накидки. Впрочем, этот вариант тоже рискованный, поскольку под брезентом металл может покрыться ржавчиной.

Помимо погодных явлений, автомобиль нужно защищать еще и от вандалов. Замок устанавливается на стыке двух створок. Потенциальным грабителям ракушки, как правило, кажутся легкой добычей. Именно поэтому рекомендуется выбирать максимально надежные схемы запирания.

Как собрать пенал – крепление кровли и утепление

После того как собрана основа конструкции, необходимо заняться кровлей. Ее монтаж нужно производить от входа с наклоном

При этом важно следить, чтобы наклон не направлялся на соседние постройки

При монтаже кровли нужно позаботиться о формировании навесов с каждой из сторон. Такая подстраховка позволит избежать подмывания конструкции стоками воды и предотвратит появление коррозии.  Для того, чтобы провести утепление нужно на грунт произвести настил полиэтиленовой пленкой в несколько слоев. Для этого стелют к стенам внахлест и затем скрепляют с утеплителем.

Для утепления можно использовать:

• Стекловату;
• Толстый слой опилок.

Утеплитель должен лежать слоем не менее 15 см. После этого ставят обёртку из бруса, который крепится саморезами к каркасу. В завершение пол оббивают досками.

Для того, чтобы оборудовать пол, необходимо установить каркас с отступом в 10 см от кровли.

Делают каркас из бруса, после чего он должен крепиться на саморезы

Также важно не забывать об утеплителе, который прокладывают между каркасом и кровлей. Только потом можно зашивать потолок досками

По такому же принципу обшивают стены пенала.

Гараж-улитка, которому отдают предпочтение многие владельцы авто, вполне удобная альтернатива капитальный построек. Если соблюдать инструкции по сборке и утеплению, то получиться вполне удобное место для вашего авто. Многочисленные положительные отзывы только подтверждают этот факт.

Сборка гаража-пенала

Стоимость сборки и установки конструкции гаража-пенала обычно оценивается в 10% от стоимости объекта. Но автолюбители со стажем и опытом слесарных работ предпочитают самостоятельно изучить чертежи и установить гараж пенал своими руками.

На начальном этапе потребуется подготовить место для установки конструкции гаража пенала, снять дерн и выровнять горизонт площадки с использованием трамбовки и строительного уровня. Обычно первый слой отсыпают гравием и трамбуют деревянной колотушкой. Далее отсыпают слой песка, и можно приступать к сборке гаража–пенала.

На первом этапе собирают основание и боковые стенки конструкции. Перед сборкой гаража-пенала необходимо высчитать по чертежу и заготовить отрезки из стального профиля квадрата или дюймовой трубы. В соответствии со схемой монтажа каждый элемент маркируется и подписывается согласно его положению в каркасе пенала. Желательно для потолка, основания и боковых стен гаража пенала куски трубы или квадрата маркировать краской разного цвета.

Первым делом собираем нижний контур гаража-пенала. Забиваем в грунт монтажные колышки, после чего выкладываем из кусков прямоугольник нижнего контура, соединяем болтами и прихватываем точками сварочным аппаратом. Если диагонали сошлись до миллиметра,и нет проблем с прямыми углами, можно сваривать набело. Далее привариваем поперечные отрезки нижнего контура гаража-пенала.

Далее потребуется приварить к нижнему основанию конструкции гаража пенала вертикальные стойки. Положение каждой из стоек нужно контролировать по рулетке, вертикальному отвесу и строительному уровню. На следующем этапе сборки гаража пенала потребуется установить на болтах горизонтальные отрезки труб, соединяющие середины вертикальных стоек, и тоже прихватить сварочными точками. При правильном выполнении работ положение стоек не должно измениться.

На следующем этапе сборки конструкции гаража потребуется сварить верхний контур из труб и профиля. Первоначально на вертикальные стойки устанавливают боковые отрезки и фиксируют после выравнивания их положения сварочными точками или болтами. Аналогичную операцию выполняют с перемычками передней и задней стенки гаража-пенала. Наибольшее количество времени уходит именно на выравнивание верхнего яруса труб или профиля по горизонту и прямым углам, после чего места стыковки труб проваривают полуавтоматом или сварочным инвертором.

Остается на готовом каркасе закрепить листы профнастила и навесить ворота гаража-пенала. Профнастил крепится с помощью саморезов. Специалисты рекомендуют после окончания сборки головки саморезов заварить сваркой или срезать отверточный паз с помощью болгарки. Насколько это усложнит жизнь злоумышленникам, сказать сложно, но конструкция гаража-пенала в этом случае становится явно неразборной.

Ворота для гаража-пенала лучше заказать в подъемном исполнении. Такая конструкция уменьшает и выравнивает нагрузку на легкую каркасную переднюю стенку гаража. Распашные ворота дешевле, но со временем их приходится регулярно выравнивать и подгибать на раме, поэтому срок их службы может быть меньше, чем у подъемных конструкций.

Варианты гаража

На современном рынке предлагается несколько модификаций такой конструкции. Самым популярным является разборной гараж, который может монтироваться как независимая постройка для укрытия авто. Подобная конструкция не считается полноценной постройкой, для нее не требуется фундамент, регистрация документов и уплата налогов. Это тент для машины, который может устанавливаться во дворе многоэтажных домов. Однако чтобы избежать проблем в будущем лучше решить этот вопрос в муниципалитете заранее.

Для гаража ракушки не требуется регистрация документов и уплата налоговИсточник con.varykel.ru.net

На территории личного участка можно установить встроенную модель гаража. Такая конструкция может монтироваться к боковой стене дома и выглядит как полусфера. Так дополнительно экономится место на участке и снижается стоимость конструкции. Но в этом случае все надо продумать еще на этапе обустройства фундамента дома и возводить постройку с соответствующими креплениями.

Если решено установить такой гараж после возведения дома, тогда надо приобретать пристроенный вариант. Его не надо монтировать к стене, но можно устанавливать в любом удобном месте от капитальной постройки. Соединить конструкцию и дом можно навесом или коридором.

Инструкция по возведению гаража-ракушки

Гараж-ракушку часто делают в виде пенала – такая конструкция привычней и удобней. Наклон крыши создают с помощью разницы в высоте вертикальных стоек. Скат можно делать в любую сторону постройки.

Чтобы изготовить ракушку «пенал», нужно разделить её на 7 частей: задняя стенка, две боковые, каждая из которых состоит из двух секций, и ворота из двух створок.

Задняя стенка

Эта часть конструкции при стандартных размерах гаража имеет габариты 2,2х3 м. Потребуется подготовить 2 отрезка профиля сечением 50х50 мм по этим размерам. Ещё понадобится 1 поперечина длиной 2,9 м, которая приваривается для дополнительной жёсткости и будет использоваться для крепления пенопласта и профилированного листа. Внутренние размеры этой части равны 2,2х2,9 м. Все части нужно сваривать на ровной поверхности, постоянно проверяя углы (должны равняться 90 градусам) и перекос изделия уровнем. Перекладину устанавливают, отступая от верха рамы 1,1 м.

Боковые стены

Боковые стенки гаража изготавливают из 2 частей. Для первой секции потребуется профиль 50х50 мм:

1. Нижняя перекладина l = 3,0 метра;
2. Верхняя перекладина l = 3,01 метра;
3. Вертикальная стойка, её при сборке гаража соединяют с задней стенкой сваркой h = 2,2 метра;
4. Стойка, которую варят ко второй секции h = 2,3 метра.

Когда вы сварите весь профиль, посередине нужно будет приварить распорку для повышения жёсткости боковой стенки l = 2,9 метра.

Вторая часть боковых стенок также собирается из отрезков профиля размерами:

1. Вертикальная часть, которую приваривают к первой секции l = 2,3 метра;
2. Крайняя стойка, к ней дальше будут крепиться створки ворот l =2,5 метра;
3. Нижняя перекладина l =3,0 метра;
4. Верхняя перекладина l =3,1 метра.

Когда будет собрана рама, в неё вваривают поперечину длиной 2,9 м. Крепят её в точках, рассчитанным с помощью деления длины стоек пополам. Эти 2 секции будут соединяться с помощью болтов – необходимо сразу подготовить для них отверстия. Так же подготавливают вторую стенку гаража.

Дополнительные крепления

Для усиления каркаса гаража-ракушки нужно установить вверху и снизу укрепляющие перекладины. Поверхность пола укрепляется в 3 точках, а верх – в 4 местах. Их подготавливают заранее, детали вырезают из листового металла 5 мм толщиной, ширина пластин – 50х100 мм. Нужно сделать 14 таких заготовок, из них в 10 просверливают по 2 отверстия, отступая 1-1.5 см от края. Эти детали приваривают по центру перекладин так, чтобы просверленные отверстия находились с 2 сторон перекладины.

Немного по другому делают ещё 4 пластины – от края пластины отступают на 1,5 см и делают отверстие, после этого от подготовленного отверстия отступают ещё 1,5 см и просверливают ещё одно. Эти пластины уже приваривают на крае поперечины, формируя, таким образом, изделия в виде буквы «Г». Отверстия будут находиться с одной стороны.

Перед изготовлением ворот создаётся кровля гаража. Работу нужно проводить снизу крыши. Профилированный лист необходимо укладывать так, чтобы он выступал за край карниза минимум на 40 мм, формируя свес.

Ворота для гаража

Для ворот используются такие же материалы, что применялись для устройства стен. Дополнительно нужно подготовить прочные навесы.

• Из профиля сечением 50х50 мм сварите 2 прямоугольника. Их габариты должны соответствовать ½ передней стенки;
• Усильте получившиеся прямоугольники перемычками;
• Участки, где будут приварены навесы, нужно сделать прочнее, приварив планки из профиля;
• Если у вас будет использоваться навесной замок, необходимо подготовить петли. При использовании встроенного замка также потребуется усилить участок, где он будет установлен;
• Подготовленный каркас обшивают профилированными листами.

• Разметьте стойки ворот и отбейте точки, где будут приварены навесы;
• По разметке на время прихватите сваркой навесы;
• Выставьте полотна ворот относительно поверхности стен, надёжно приварите их к навесам и обварите навесы на стойках ворот.

Что такое гараж-пенал

Гараж-пенал — экономия времени и денег

Пенал, основой которого является несущий профлист из оцинкованной стали, по закону приравнивается не к постройке, а к автомобильному тенту, и его строительство обходится в разы дешевле гаража.

Профнастил – это профилированный лист стали холодного проката с защитным антикоррозийным покрытием в виде ЛКМ или окиси цинка. В зависимости от типа, материал может иметь толщину от 0,7 до 1,5 мм, а показатели его надёжности значительно превышают возможности гладколистового материала. Именно волновой прокат делает конструкцию более жёсткой и устойчивой.

Название гараж-пенал непосредственно связано с легкостью, удобством и компактностью конструкции, которую можно устанавливать в любом месте, не нарушая при этом закон. Строение, при расчёте размеров которого учитываются все пожелания автолюбителя, не займёт много места, и легко впишется в отведённое для него пространство.

Гараж-пенал представляет собой легко транспортируемую конструкцию

Помимо малого веса, пенальный гараж хорош тем, что его можно при необходимости с лёгкостью разобрать и перенести на другое место. Сроки постройки гаража предельно минимальны — это займёт не более 2 часов.

Конструктивные особенности стандартного пенала

Профильный «домик» для стандартной машины имеет следующие габариты:

• Высота – 2,5 м;
• Длина – 6 м;
• Ширина – 3 м.

Размеры гаража могут варьироваться в зависимости от особенностей его «обитателя».

Как видите, пенальный гараж обходится без фундамента

Чтобы сооружение прослужило как можно дольше, в конструкции предусматривается уклон крыши, который лучше делать на одну сторону при помощи стоек разных размеров. Стоимость сооружения с весом около тонны не превышает 20 000 – 30 000 рублей.

Отличительными чертами пенального гаража являются отсутствие необходимости в фундаменте и достаточная прочность.

Материалы и инструменты

Большое значение имеет этап подготовки

Важно заранее купить всё необходимое, чтобы при строительстве не приходилось отвлекаться на докупку болтов или поиск шуруповёрта

Инструменты для постройки гаража:

• Сварочный аппарат с электродами;
• Болгарка;
• Электрическая дрель со свёрлами;
• Шуруповёрт с битками;
• Отвес и уровень;
• Маркер или строительный карандаш, угольник, рулетка.

Большая часть инструментов для возведения гаража-пенала есть у любого мастера

Материалы:

1. Стальной профиль квадратного сечения;
2. Листовой металл;
3. Профнастил;
4. Щебень и песок (при необходимости);
5. Крепёж (навесы, гайки, колышки, саморезы и болты).

Стандартные типы и размеры гаражей пеналов

Как правило, размеры гаража пенала определяются габаритами транспортного средства. Кроме того, на этапе создания проекта Вы должны решить – есть ли необходимость в обустройстве дополнительных стеллажей, полок и места для хранения инструментов и вещей. По стандарту стальные гаражи пеналы должны иметь дополнительно выпуск в районе 0,5-1 метр по каждой из сторон. Сейчас можно выделить 2 вида гаражей пеналов:

• Стандартный бокс на 1 автомобиль со следующими параметрами – 3х6х2,5 метра,
• Расширенная модификация гаражного помещения, совмещенного с мастерской, общим размером 3х9х3 метра.

На фото гаражей пеналов Вы можете увидеть несколько вариантов их конструкций.

Почему именно ракушка

Гараж, как известно, защищает автомобиль не только от угона, но и негативных атмосферных воздействий. Но, построить его возле многоквартирного дома в условиях мегаполиса практически нереально. Однако, выход есть — это гараж ракушка, или, как его еще называют, пенал.

Гараж типа ракушка — отличное решение для хранения автомобиля в мегаполисе

Дело в том, что юридически такая конструкция считается укрытием-тентом, а не гаражом. Поэтому она не требует оформления документов, а значит и установить ее можно в любом удобном месте.

Гараж-пенал можно установить в любом удобном для вас месте

Пенал представляет собой металлическую конструкцию в виде каркаса, обшитого профнастилом. Таким образом, он отлично справляется с функциями гаража — защищает автомобиль от атмосферных воздействий и в некоторой степени может защитить от угона.
