Что такое сваи и какие бывают способы их погружения

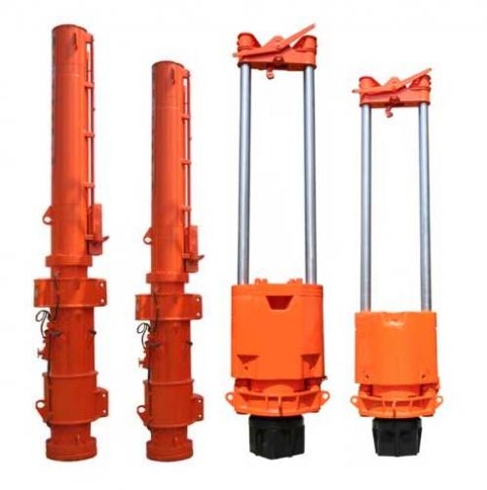

Сваебойная техника: навесное оборудование

Для забивки свай используются молоты, которые могут быть различны по принципу действия:

• механические
• паровоздушные
• гидравлические
• дизель-молоты

С развитием техники для забивки свай первые два типа молотов сегодня практически исчезли из штатов строительных предприятий. Гидравлические молоты – самое мощное навесное оборудование, которым вооружаются, копры на гусеничном или рельсовом ходу. Применяются такие сваебойные установки при строительстве крупных, массивных зданий и сооружений.

Наша компания ориентирована на строительство небольших и средних по величине объектов, поэтому мы используем трубчатые дизель-молоты УР-1250, позволяющие забивать сваи не только вертикально, но и под углом к горизонту. Может быть полезным для Вас:

1. Сваебойная машина
2. Сваебойная установка Юнтан

Безударные методы

Безударные способы основаны на достижении умягчения грунта, использовании специальной конструкции опор либо упрощении погружения свай. Данные методы позволяют существенно упростить трудозатраты на погружение опор фундаментов в среднем на 20-40%.

Метод завинчивания

Технология завинчивания применяется для заглубления винтовых свай. Их лопастная конструкция позволяет при сообщении вращательного момента углублять свайные опоры в грунт даже без применения спецоборудования и тягачей.

Посмотрите видео о том, как происходит процесс монтажа опоры с помощью ввинчивания в грунт.

Метод используется в тех случаях, когда требуется возвести малоэтажное здание, мачты, линии электропередач и другие сооружения в условиях неплотных или подтапливаемых грунтов. Технология относительно простая и может применяться в условиях любого климата.

Винтовые сваи обычно изготавливают из стали или железобетона. Нижняя часть имеет уширение за счёт установленных лопастей, что придаёт завинченной опоре дополнительную стойкость к сдвиговым и выдёргивающим силам. Сваи можно вкручивать без проблем даже в условиях плотной застройки, не беспокоясь за возможное проседание грунта под возведёнными объектами.

Метод подмывания грунта

Установка свай методом подмывания грунта применяется для заглубления опор в сыпучих и рыхлых слоях. Наибольшая эффективность достигается при необходимости погружения свайных конструкций с большим диаметром и/или длиной.

Схема подмывки грунта

Технология заключается в размытии грунта под высоким напором воды, подаваемой по трубам с диаметром 38-62 мм в направлении заглубления сваи. Плотность грунта снижается за счёт разрыхления и вымывания, а поднимающаяся на поверхность вода размывает стенки и уменьшает боковое трение погружаемой конструкции о проходимые слои почвы. Путь сваи освобождается под собственным весом, а грунт вымывается на поверхность.

Трубки для подачи воды могут находиться сбоку или по центру сваи. Боковая водяная струя является наиболее выгодной, так как позволяет существенно облегчить процесс заглубления за счёт снижения влияния бокового трения. Крепление трубок выполняют так, чтобы их концы находились выше острия свайных опор на 300-400 мм. Минимальное давление воды составляет 500 кПа.

Во время подачи воды могут ухудшаться несущие способности плотного слоя, поэтому подмыв грунта останавливают за 50-200 см до достижения заданной проектной глубины.

Метод электроосмоса

Технология установки свай методом электроосмоса основана на погружении двух свай с подключением одной к отрицательному полюсу электросети, а второго – к положительному. В результате такого подключения влага начинает скапливаться вблизи отрицательно заряженной опоры, облегчая ей погружение. Дополнительно для ускорения заглубления можно использовать забивную установку.

После отключения тока несущие способности грунта полностью восстанавливаются. Уровень влажности выравнивается до прежнего состояния.

Метод вдавливания

Технология вдавливания свай эффективно применяется для опор небольшой длины от 3 до 5 м и с трубчатым сечением. Погружение свай осуществляется путём воздействия статической нагрузки.

Посмотрите видео, как происходит процесс вдавливания железобетонных опор.

Сначала выполняется установка опоры в нужное положение, на верхнюю часть закрепляют оголовок, а затем посредством воздействия стрелы агрегата базовой машины производится погружение. Одновременно с вдавливанием может прикладываться и вибрационное воздействие.

Перед вдавливанием в грунты с высокой плотностью необходимо пробурить небольшую скважину, задающую направление для движения сваи.

Виды свайных фундаментов

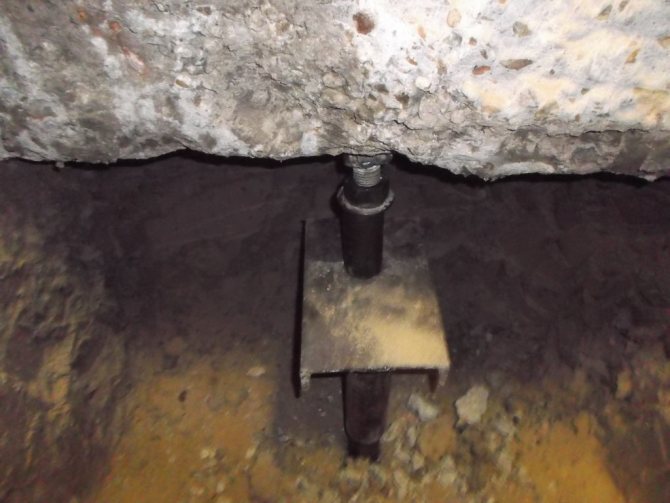

Создание усиленной опоры

Опоры устанавливаются в зависимости от конфигурации здания, характеристик почвы и распределения нагрузок по площади и периметру сооружения.

В строительстве и проектировании предусмотрены такие виды свайных фундаментов:

• Одиночные столбы. Технология предполагает монтаж одиночных изделий по углам дома и в местах наиболее сильного давления.
• Групповые. Под каждую колонну устанавливается свайный куст, имеющий высокую несущую способность и равномерно передающий ее в грунт.
• Лента. Опоры монтируются в одну или несколько линий, которые располагаются на одинаковом расстоянии между собой. Свайное поле делается на слабых и неустойчивых почвах, где монтаж других систем невозможен.

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

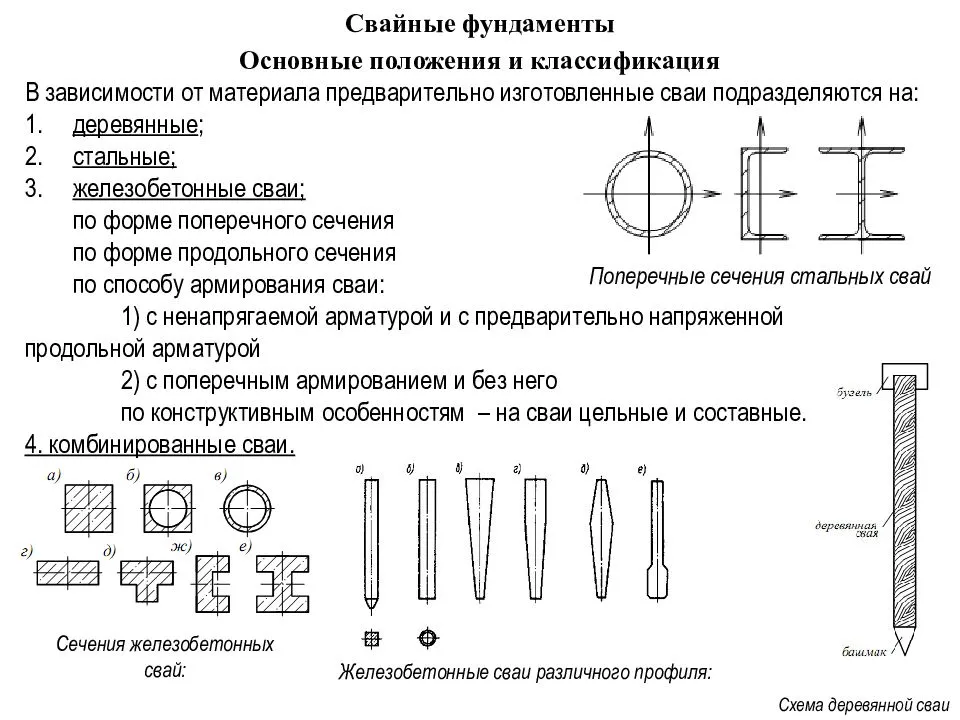

Классифицируются по способу армирования:

• сваи с ненапрягаемой продольной арматурой с поперечным армированием,
• с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

• квадратные,
• прямоугольные,
• квадратные с круглой полостью,
• полые круглого сечения.

• цельные,
• составные (из отдельных секций)

По геометрии пяты:

• заострённые (с остриём),
• тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

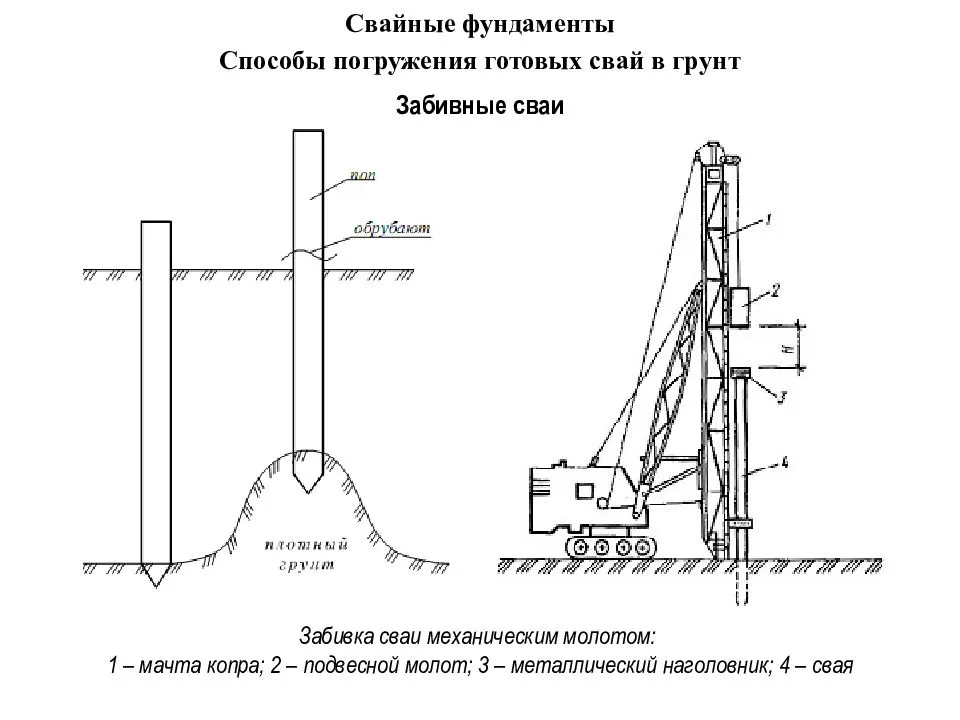

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Чем забивают сваи в почву

Мы выяснили, что винтовые и буронабивные (буроинъекционные) стержни не требуют применения крупногабаритной строительной техники. А вот забивные стержни самостоятельно погрузить в грунт не получится. Для этого используется машина для забивки свай. Она может быть на гусеничном ходу или на колесной тяге.

Гусеничная техника просто так попасть на стройплощадку не сможет. Для ее транспортировки потребуется заказывать трал, а это ведет к удорожанию процесса строительства. Колесная техника в этом плане более мобильна, поэтому ее использование более экономично.

Техника для забивания свай

Сейчас мы рассмотрим разновидности строительной техники, которая используется для погружения железобетонных свай в почву.

Они принципиально различаются между собой, прежде всего, по способу погружения:

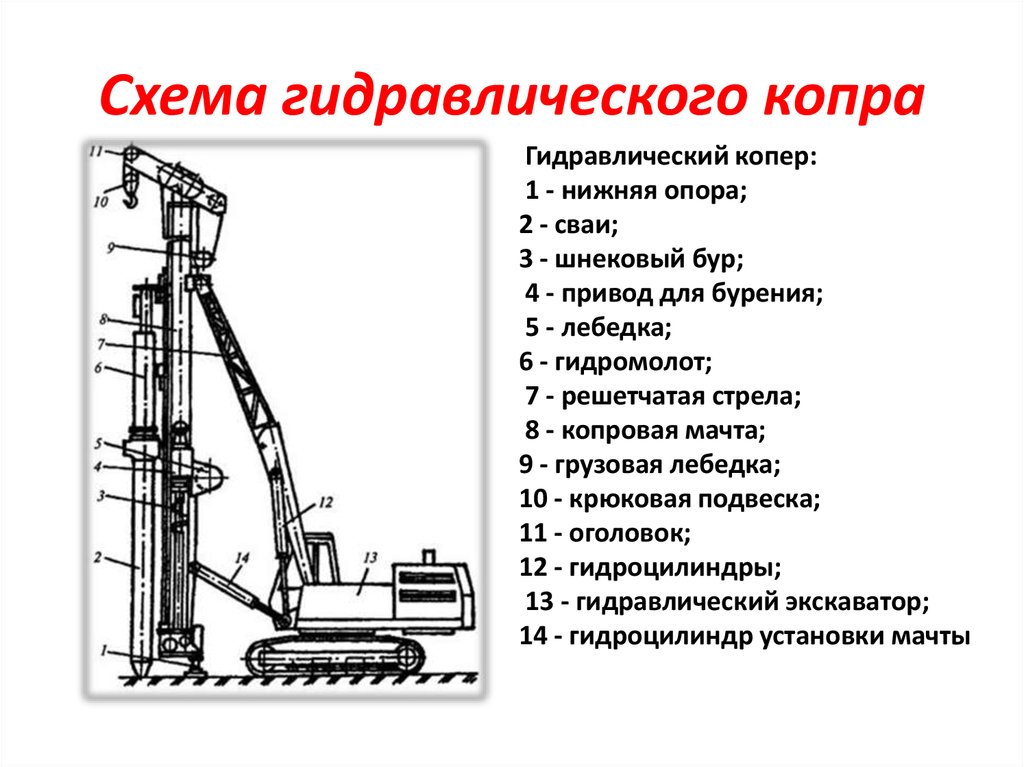

1. Сваезабиватель (копёр промышленного масштаба). Принцип работы данной установки состоит в нанесении серии ударов по свае, установленной в необходимом положении. Сами удары наносятся молотом, виды которого также могут различаться:

• Дизельный молот. Работает за счет сгорания дизельного топлива. Ударная часть молота поднимается, а в цилиндр впрыскивается топливная смесь. При падении молота происходит взрыв в цилиндре (воспламенение топлива). При этом энергия удара направляется к свае, а ударная часть идет вверх. Снова впрыскивается топливо, в результате чего молот забивает сваю.
• Гидромолот. Гидравлический привод осуществляет и подъем, и опускание ударной части молота. Это дает возможность регулировать силу удара. Например, при строительстве вблизи уже жилых зданий целесообразно использовать не очень сильные, но частые удары.

2. Вибропогружатель. Машина для установки и забивания стержня сваи, работающая по принципу создания вибраций вдоль оси сваи, существенно отличается от копера. Питание машины происходит от гидропривода или электродвигателя. Устройство имеет вращатель и пригруз, на котором смещен центр тяжести. Оно закрепляется на оголовке сваи, а под весом вибрации создает все условия для погружения стержня.

3. Сваевдавливающая установка. Такая техника способна плавно вдавливать железобетонные стержни в почву. Лишь на завершающем этапе погружения допускается нанесение ряда ударов по стержням с целью достижения стержнями плотных слоев грунта. Такая установка используется в таких случаях, когда строительство ведется вблизи жилых домов или уже построенных сооружений. Она позволяет избежать повреждения зданий в результате сильных ударных вибраций.

Работы по забивке свай

На практике работы по забиванию свай производятся в следующем порядке:

• Установка для забивания свай подготавливает железобетонный стержень. Для этого стержень устанавливается в такое положение, в котором он будет погружаться. То есть, стержень устанавливается в наголовник устройства.
• Производится вдавливание стержня в грунт до тех пор, пока будет существовать возможность его вдавливания.
• По стержню наносятся удары, благодаря которым он утапливается на заданную глубину.

Можно заключить, что самостоятельно изготовить фундамент свайного типа можно при помощи буронабивных или винтовых свай. Либо же арендовать копер и приобрести комплект железобетонных свай. Использование специальной техники для забивания свай позволит достаточно эффективно и быстро построить фундамент, в надежности которого не придется усомниться.

Забивка свай своими дланями

Несмотря на то, что забивка железобетонных свай в основном требует привлечения специализированного оборудования, её вполне реально реализовать самостоятельно. Рассмотрим, как забить сваи вручную, с той обмолвкой, что свая имеет приемлемые для работы габариты.

Установка свай своими руками выполняется по ударной технологии. Для организации динамической нагрузки необходимо собрать треногу, подвесить на нее несколько бетонных блоков (служат противовесом) и молот. Молот поднимается тросами на максимальную вышину и фиксируется. После того как установлена свая, молот отпускается, и свая забивается в почву. Процедура повторятся до достижения необходимой глубины.

Стоимость возведения

Вся финансовая составляющая возведения свайных фундаментов состоит из стоимости следующих материалов:

• сваи винтовые;
• материалы для бетонной смеси (цемент, наполнитель);
• арматура;
• металл для бура и рычагов;
• измерительные инструменты;
• дерево для опалубки;
• гвозди.

Заливка столба в опалубке

Проведение предварительных работ также стоит оценить, если они не проводятся самостоятельно или необходима оплата помощников:

• проведение разметки конструкции;
• разведочное бурение;
• устройство приямок;
• ввинчивание свай;
• выравнивание горизонта свайного фундамента;
• возведение опалубки;
• армирование ростверка;
• бетонирование;
• устройство гидроизоляции.

Проведение многих из этих мероприятий своими руками значительно сократит расходы, поможет достичь мастерства в этом нелегком деле.

Забивка свай

Машина для забивки свай

Забивка является одним из способов, с помощью которых осуществляется опускание в землю опор, изготовленных из древесины или железобетона.

Данная процедура выполняется специальным оборудованием такого типа:

• копровые молоты;
• вибропогружатели;
• сваевдавливающие установки.

В создании фундамента могут использоваться сваи заводского и самостоятельного изготовления.

Особенностью технологии является полное погружение изделий в грунт под воздействием высокой вертикальной нагрузки. Находящаяся под и вокруг столба субстанция уплотняется и обеспечивает его надежную фиксацию. Сваи отличаются большой прочностью, применяются в строительстве тяжелых высотных и многоэтажных сооружений промышленного масштаба.

При работе забивного оборудования возникает громкий шум, сильная вибрация и смещение грунта. Это чревато частичным или полным разрушением находящихся рядом со строительной площадкой объектов недвижимости. Кроме этого, опорам требуются специальные условия хранения, чтобы не допустить их деформации.

Виды и особенности забивных свай

Из всех разновидностей забивные сваи, как считается, являются наиболее надёжной опорой для фундамента. Благодаря тому, что они достаточно плотно держаться в грунте, именно забивная технология рекомендуется для обустройства тяжёлых ростверковых фундаментов. Забивка свай является самым старым и испытанным способом их погружения в грунт. Сегодня данная технология широко распространена по всему миру, в связи с чем разработаны различные методики забивки и специальные приспособления.

Железобетонные сваи

Современные забивные сваи могут быть нескольких видов:

• Железобетонные. Имеют уже готовое заострённое окончание и могут быть любого сечения – квадратного, круглого, двутаврового и т.п. Должны быть изготовлены их бетона не ниже 300 марки и иметь внутри арматурный каркас. Перед забивкой отлитую сваю следует внимательно осмотреть – она не должна иметь трещин, деформаций и прочих дефектов. На верхний торец при заглублении надевается специальный стальной оголовок, предотвращающий его разрушение при ударах молота.
• Деревянные. Изготавливают обычно из твёрдых пород деревьев (кедр, лиственница, дуб) и снабжаются коническим остриём из металла, надеваемым на заглубляемый конец. На верхнюю часть надевают металлический обруч, во избежание её растрескивания во время забивки. Бывают длиной до 10 и более метров, а диаметром до 40 см. В отдельных случаях, когда нужно добиться особой прочности свайного фундамента, применяются связки из нескольких свай – “пакеты”, забиваемые в грунт как единое целое.
• Металлические. Наиболее распространённый тип свай, используемый в частном строительстве. Сталь является наиболее универсальным материалом, более долговечным, чем дерево, и более технологичным, чем бетон. Могут быть как изготовлены в домашних условиях, так и забиты в грунт с помощью ручного молота. Конструктивно состоят из трубы, острия и оголовка.

Сваи-стойки

Рассматривая висячие сваи и сваи-стойки, вы должны знать, как определяется их несущая способность. Этот параметр для висячей сваи был рассчитан выше. Теперь можно узнать, какая формула используется для стойки. Она выглядит следующим образом: Fd = Yc × R × A. Разница здесь состоит лишь в том, что значение R, которое определяет сопротивление почвы под нижней частью опоры, принимается не по таблицам, а рассчитывается самостоятельно.

Железобетонная конструкция может работать в почве двумя способами. Один из них – опора-стойка. Такая свая получает устойчивость за счет того, что своей торцевой частью опирается на шар несжимаемой почвы. Висячий тип опоры устойчив за счет сопротивления земли острию и трению грунта с боковыми стенками сваи. На практике можно понять, что разница выражена в длине опоры. Та, что работает в виде стоек, обладает внушительной длиной. Ее острие проходит пласт поверхностной низкоплотной почвы. Далее он упирается в шар грунта.

Сваебойная техника: навесное оборудование

Для забивки свай используются молоты, которые могут быть различны по принципу действия:

• механические
• паровоздушные
• гидравлические
• дизель-молоты

С развитием техники для забивки свай первые два типа молотов сегодня практически исчезли из штатов строительных предприятий. Гидравлические молоты – самое мощное навесное оборудование, которым вооружаются, копры на гусеничном или рельсовом ходу. Применяются такие сваебойные установки при строительстве крупных, массивных зданий и сооружений.

Наша компания ориентирована на строительство небольших и средних по величине объектов, поэтому мы используем трубчатые дизель-молоты  УР-1250, позволяющие забивать сваи не только вертикально, но и под углом к горизонту.Может быть полезным для Вас:

1. Сваебойная машина
2. Сваебойная установка Юнтан

Принцип работы дизельного сваебоя

Схема работы дизельного сваебоя

Чтобы запустить дизель-молот, нужно поднять и сбросить ударную часть посредством устройства «кошка» в ручном режиме. При падении последнего поршень сдавливает воздух, который, сжимаясь, нагревается и воспламеняет одновременно попадающее в камеру топливо – происходит взрыв.

Волна взрыва разносит элементы молота в разные стороны – вверх и вниз. Как только цилиндр доходит до своего верхнего предела, он начинает вновь падать – цикл повторяется. Далее работа проходит автоматически, пока не прекратится подача горючего.

Важно помнить, что работая на грунтах, имеющих слабую структуру, свая может быстро уходить вниз. Из-за этого часто происходит осечка при запуске дизельного молота. В такой ситуации молот несколько раз сбрасывают вручную, пока он не запустится

В этом же случае наблюдается невысокий подъем цилиндра. Когда свая опустится к плотным грунтам и ее осадка станет меньше, вылет будет выше. Нужно следить, чтобы осадка была не менее 1,5 см при десяти ударах, иначе нужно выключать агрегат

В такой ситуации молот несколько раз сбрасывают вручную, пока он не запустится. В этом же случае наблюдается невысокий подъем цилиндра. Когда свая опустится к плотным грунтам и ее осадка станет меньше, вылет будет выше. Нужно следить, чтобы осадка была не менее 1,5 см при десяти ударах, иначе нужно выключать агрегат.

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

• – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
• – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
• – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

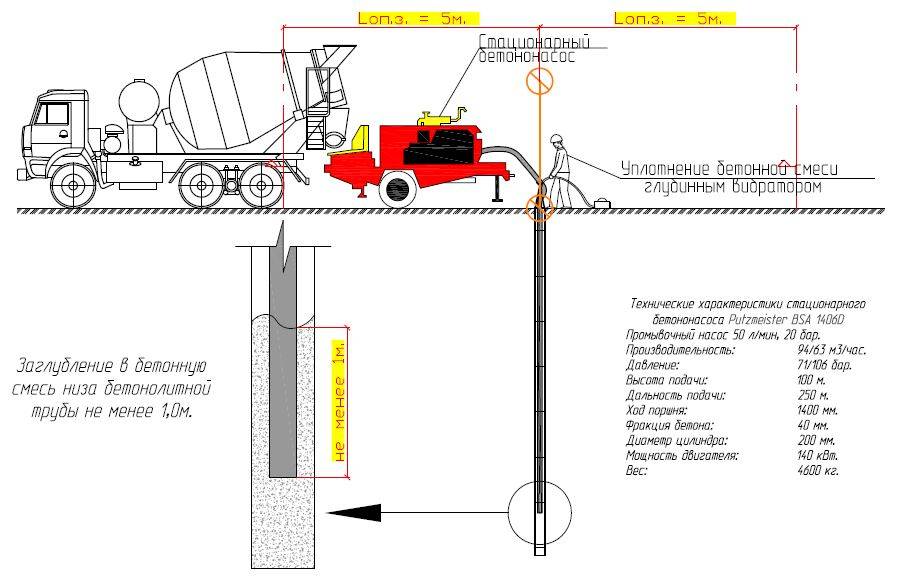

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Классификация

Сваи делятся по многим признакам, одним из которых является способ погружения:

1. Свая-столб. Изделие, из различных материалов (дерево, металл, железобетон), опускается в пробуренное отверстие в грунте.
2. Буровая. В скважину в грунте бетон укладывается и уплотняется вибратором со специальной насадкой.
3. Набивная. Грунт вытесняется механическим способом, в полученное отверстие заливается бетонная смесь.
4. Забивная. Столб, изготовленный заранее, погружается в грунт вдавливанием или заглубляется вибратором.
5. Винтовая. Получается путем вкручивания в землю вручную или специальными механизмами.
6. Свая-опора. Она устанавливается в скважины большого диаметра с последующим заполнением грунтом свободных пазух.
7. Погружная. Свая имеет форму цилиндра, погружение происходит за счет размыва почвы изнутри и под действием собственного веса.

Существует также классификация по материалам. Сваи изготавливаются из бутобетона, железобетона, бетона, стали и древесины (твердые породы).

В плане столбы могут располагаться на различных расстояниях между собой, поэтому их подразделают на следующие типы по взаимодействию друг на друга:

1. Свайная сеть предназначена для закрепления грунта возле главных конструкций.
2. Поле из свай имеет общий ростверк или плиту.
3. Куст. Небольшое количество, объединенное одним ростверком для опирания сильно нагруженных элементов.
4. Групповые столбы соединены балками только в определенных местах.
5. Одиночные сваи.

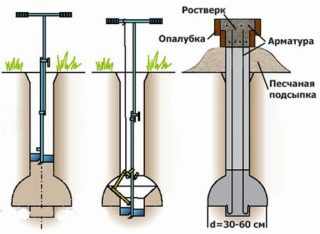

Для лучше устойчивости и увеличения несущей способности столба опорную пяту уширяют. По технологии производства уширения пяты сваи бывают прямые, в которых скважина имеет одинаковое поперечное сечение по всей глубине заложения. Выделают также разбуриваемые столбы, на конце которых располагается специальное устройство для уширения забоя.

При устройстве впрессовываемых свай используется механический инструмент для увеличения в размерах пяты. Камуфлетные столбы усиливают с помощью взрыва.При устройстве фундамента своими руками популярно применение корневидных столбов с маленькими сваями на конце.

https://www.instagram.com/p/B1EzcrNJZGW/?utm_source=ig_web_button_share_sheet

Железобетонные стволы по конструкции и технологии изготовления подразделают на следующие виды:

1. Ненаполняемые трубы, толщина которых позволяет дополнительно не усиливать.
2. Трубобетонная. После опускания в грунт и заполнением бетонной смесью, оболочка воспринимает на себя часть нагрузки и увеличивает прочность конструкции.

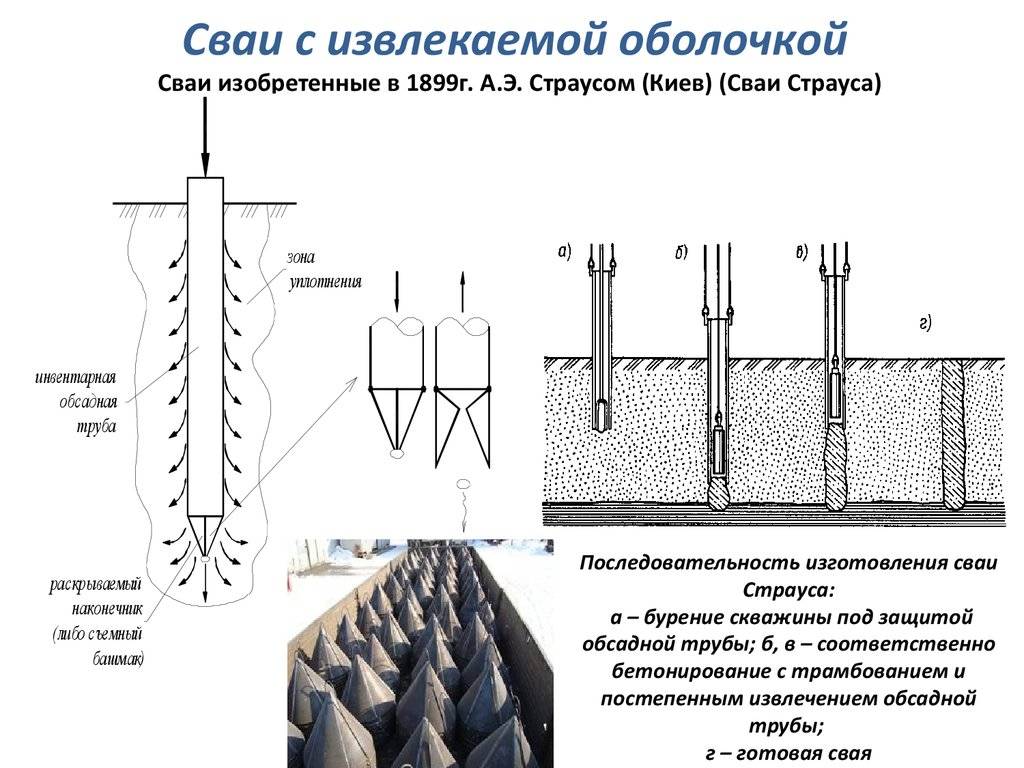

3. Временная оболочка. По мере поступления бетона в скважину ее убирают с забоя.
4. Свая оболочка состоит из трубы, которая не обладает несущими свойствами, но играет роль гидроизоляции.
5. В грунтах, которые прочные и не требуют опалубки, устраивается безопалочная свая.

Из всего огромного обилия видов свай популярность получили только некоторые из них. Большинство распространены на определенных территориях из-за особенных климатических условий, залегаемых грунтов, применяемых механизмов и материалов.

Николай Погребняк, 48 лет, г. Северодвинск, Архангельской обл.:

Здравствуйте. Взял в аренду сваебой МСДШ–3000 СП-7. Оборудование абсолютно рабочее. Видел, как забивали сваи этой установкой на другом объекте – запускалась легко. У меня запускается через раз, цилиндр отбрасывает вверх невысоко. Подскажите, как устроена сваебойная установка этого типа, какие особенности работы с ней, может что-то неправильно делаем?

Ответ дает наш эксперт:

МСДШ–3000 СП-7 – это молот дизельного типа для забивания свай. Здесь ударный элемент имеет свободное падение, топливо распыляется за счет форсунки. Основными частями устройства есть:

• Поршневой блок;
• Ударный элемент;
• Штанги для направления;
• Траверса;
• «Кошка»;
• Бак масляный, на котором стоит маслонасос;
• Насос для горючего.

Поршневой блок снабжен кольцами, на нем установлены все перечисленные выше элементы. Сам он представляет собой головку и основу.

Сваебой МСДШ–3000 СП-7 — устройство

Ударный элемент выполнен составными частями из чугуна. Цилиндр имеет направляющие для штанг. Верхняя часть снабжена механизмом для сброса и подъема, внизу – устройство для обжатия колец. Ударный элемент снабжен специальными выступами. Они передают удар через наголовник к свае.

«Кошка» предназначена поднимать и бросать молот в начале запуска. Для этого в ней есть специальный рычаг. Воздействие на рычаг осуществляется за счет веревки.

Система подачи горючего на дизельном молоте содержит подающий механизм, насос, форсунку, топливный канал, бак для топлива. Агрегат работает на чистом фильтрованном дизеле.

Насос масляного типа запускается рычагом от удара молота. Его работа схожа с работой насоса для топлива.

№6. Погружение свай завинчиванием

Метод используются для винтовых свай. Они состоят из двух частей: стальной наконечник с прилегающими к нему лопастями (обеспечивает легкое вхождение в грунт) и сам ствол сваи из стали или железобетона. Завинчивание используют при строительстве мостов, линий ЛЭП и прочих объектов с большой нагрузкой. Оптимально способ подходит для применения на неплотных или подтапливаемых грунтах, может использоваться в условиях любого климата. Винтовые сваи можно вкручивать даже в зонах с плотной застройкой.

Завинчивание происходит благодаря специальному оборудованию, которое устанавливается на раму автотягача. На приводе установки сваю крепят в инвентарной оболочке (не с помощью оголовника). Крутящий момент от оборудования благодаря трансмиссии переходит на сваю, она начинает вращаться и заглубляться в грунт. Если грунт слишком плотный, то допускается небольшое поднятие сваи и повторный запуск механизма. После того, как требуемая глубина достигнута, свая разжимается.

Классификация по способу заглубления в грунт

Способ погружения сваи зависит от вида изделия, материала, из которого оно изготовлено и некоторых других факторов, например – тип грунта и уровень грунтовых вод. Для облегчения возведения свайного фундамента в песчаных и гравелистых грунтах может применяться технология подмывания, а для пылевато-глинистых грунтов – бурение скважин и электроосмос. Но чаще всего используются следующие способы погружения:

• забивной способ реализуется с применением свайных молотов;
• погружение вибрированием осуществляется в условиях влажных песков;
• вдавливание в грунт, применяется в случаях, когда недопустимо динамическое воздействие на грунт;
• винтовые металлические си заглубляются в грунт посредством ввинчивания. Данная технология является целесообразной в слабых грунтах.

В предоставленном ниже видео можно увидеть, как происходит забивка железобетонной сваи:

Методы ускорения процесса погружения свай

Такие методы основаны либо на энергии давления водяной струи (подмыв грунта), либо на использовании эффекта электроосмоса.

Подмывом грунт разрыхляют и частично вымывают струями воды, вытекающими под давлением из нескольких трубок диаметром 38… 62 мм, укрепленных на свае. При этом сопротивление фунта у острия сваи снижается, а поднимающаяся вдоль стволавода размывает грунт, уменьшая тем самым трение по боковым поверхностям сваи. Расположение подмывных трубок может быть боковым, когда две или четыре под-мывные трубки с наконечниками находятся по бокам сваи, и центральным, когда один одно- или многоструйный наконечник размещен по центру погружаемой сваи. При боковом подмыве (по сравнению с центральным) создаются более благоприятные условия для уменьшения сил трения по боковой поверхности свай. При боковом расположении подмывные трубки крепят таким образом, чтобы наконечники находились у свай на 30…40 см выше острия.

Для подмыва грунта воду в трубки подают под давлением не менее 0,5 МПа. Приподмыве нарушается сцепление между частицами грунта под подошвой и частично по боковой поверхности свай, что может привести к снижению несущей способности сваи. Поэтому сваи на последнем метре или двух метрах погружают без подмыва здбивкой.

Применение подмыва не допускается, если имеется угроза просадки близлежащих сооружений, а также при наличии просадочных грунтов.

Погружение свай с использованием электроосмоса применяют при наличии водонасыщенных плотных глинистых грунтов, моренных суглинков и глин. Для практической реализации метода погруженную сваю присоединяют к положительному полюсу (аноду) источника тока, а соседнюю с ней погружаемую – отрицательному полюсу (катоду) того же источника тока. При включении тока вокруг сваи (анод) снижается влажность фунта, а у пофужаемой сваи (катод), наоборот, повышается. После прекращения подачи тока происходит восстановление первоначального состояния фунтовых вод и несущая способность свай, являющихся катодами, возрастает.

Дополнительные операции при пофужении железобетонных свай с использованием электроосмоса связаны с оснащением свай полосами стали – электродами, площадь которых занимает 20…25% боковой поверхности свай. Эта операция отпадает при пофужении металлических свай методом завинчивания.

Применение метода электроосмоса, позволяет на 25…40% ускорить процесс пофужения сваи, а также уменьшить нафузки, необходимые для пофужения сваи.
