Типы соединений
Ниппельное соединение канала
Вентиляционные трубы соединяются между собой сварным или фланцевым способом. Кроме того, элементы можно крепить с помощью бандажа, ниппеля или рукава.
Сварное
Соединение фрагментов канала сваркой возможно, если они металлические, при этом толщина их стенок превышает 1,5 см. Чаще этот метод применяют в производственных помещениях, где скапливаются вредные газы. При этом швы должны быть максимально плотными. Оцинкованные материалы требуют высокопрофессиональной сварки, чтобы избежать коррозии в зоне сварки.
Ниппельное
Сосок – это часть трубки, посередине которой имеется выпуклое ребро. Он вставляется в основную конструкцию. Этот же край используется для крепления. Другая часть канала размещается на изделии. Стык герметизируется металлической лентой.
Ниппельное соединение осуществляется с помощью муфты. Его диаметр больше, чем основная труба. Ссылка может объединять 2 фрагмента конструкции. Кромка в этом случае размещается на внутренней поверхности элемента. Этот способ используется для соединения круглых воздуховодов.
Фланцевое
Фланец для соединения двух частей воздуховода
По ГОСТ трубы могут соединяться фланцевым способом. Для соединения деталей используется точечная или непрерывная сварка. Между собой фланцы крепятся с помощью гаек и болтов, а также заклепок. Для обеспечения надежной герметизации сварного шва он должен быть окрашен. Между стальными элементами размещена уплотнительная прокладка. Несмотря на свою эффективность, фланцевые соединения трудоемки и дороги в производстве.
Бандажное
Бандажный способ соединения конструкции востребован у компаний химической отрасли. Он обеспечивает высокую надежность соединения, но сам процесс производства дорог, поэтому для бытового применения непопулярен. Повязка пришивается поверх соединительного шва. Перед этим концы требуют отбортовки. Пространство крышки заполнено химически инертным герметиком. Этот метод используется для соединения пластиковых воздуховодов между собой.
Другие способы соединения
Фланцевое соединение воздуховодов достаточно надежное, но не особо актуальное в связи с высокой стоимостью. Оно имеет высокий уровень жесткости. С одной стороны это плюс, но с другой – минус, так как при малейших изменениях конфигурации неподходящие детали можно попросту отправить на переплавку.
Есть множество вариантов крепежа такого соединения. Но, самый распространенный – точечная сварка. Этот метод наиболее быстрый и простой. Минус такого соединения в том, что оно не достаточно надежное, в особенности при работе с оцинкованными деталями. Поскольку цинк во время сварки может прогореть, то велика вероятность коррозии сварочного шва, в следствии ослабиться фиксация конструкции. Дабы избежать таких последствий, рекомендуется вместо сварки для крепежа использовать устойчивые к коррозии заклепки.
Технические характеристики воздуховодов из нержавеющей стали
Характеристики устройств воздухообмена закладываются обычно при проектировании системы вентиляции, с учетом вентилируемой площади, ее назначения. Причем сечение трубопровода, а также протяженность его канала являются расчетными величинами.
Приборы для осуществления вентиляции помещений обязаны соответствовать таким характеристикам как:
- полная герметичность;
- бесшумность работы (допустимый шум не более 25-35 дБ);
- скорость, направление воздуха;
- стойкость к коррозии;
- компактность, небольшой вес;
- пожарная безопасность.
Нержавейка считается сложнолегированным сплавом, обладающим повышенной антикоррозийной стойкостью к агрессивным средам, к различным погодным условиям. Ее главный легирующий элемент – хром, который существенно повышает ее сопротивление коррозии.
Такие трубы нержавеющие для вентиляционных устройств устанавливают внутри домовых или промышленных помещений. Они распределяют поступающий свежий воздух, удаляют загрязненный. Производительность этих изделий зависит от таких параметров как:
- площадь сечения;
- жесткость;
- форма сечения.
Главным показателем технических характеристик этого оборудования является его устойчивость к коррозии, обусловленная качеством применяемого металла. Вещества, входящие в его состав обозначены общепринятыми стандартными кодами. Самый распространенный состав нержавейки имеет стандарт American Iron and Steel Institute, сокращенно AISI. Причем для производства вентиляционных изделий разного типа сечения (круглого, прямоугольного) применяются различные марки сплавов нержавеющей стали, смотря от условий, а также сложности их эксплуатации.
Общие правила
Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:
- тепло- и шумоизоляция
- плотность соединений, герметичность
- установка в неиспользуемых участках объема помещений, компактность
- устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность
Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.
Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу
Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы
Классификация воздуховодов
Конструкция воздуховода влияет на способ соединения
Конструктивные особенности системы влияют на выбор метода соединения. Также способ стыковки зависит от эксплуатационных условий, параметров вывода загрязненного воздуха.
Круглые и прямоугольные
По геометрической форме выделяются круглые и прямоугольные конструкции. Преимуществом первого варианта является отсутствие риска появления вихревых потоков. Уровень шума тут ниже. Такой вид воздуховода чаще используется в промышленных помещениях.
Для жилых зданий лучше подходит конструкция прямоугольной формы. Благодаря высокой пропускной способности она обеспечивает хорошую вентиляцию. Такую систему проще спрятать под отделочным материалом. Благодаря плотному прилеганию к стене изделие не занимает много полезной площади.
В редких случаях для формирования системы кондиционирования применяются элементы треугольного сечения. Они имеют значение для интерьера.
Жесткие и гибкие
Пример жесткого воздуховода из пластиковых труб
Жесткие воздуховоды имеют разную форму: круглую, квадратную, прямоугольную. Для изготовления конструкции используется алюминий, нержавеющая сталь, полимерные материалы. Гибкие варианты имеют только круглую форму. Они изготавливаются из алюминия, текстиля, ПВХ. Для придания дополнительной жесткости изделию используется проволока. В эффективной системе комбинируются оба вида воздуховодов.
Типы соединений
Ниппельное соединение воздуховода Соединение вентиляционных труб между собой осуществляется сварным или фланцевым методом. Кроме того, фиксировать элементы можно бандажом, ниппелем или муфтой.
Сварное
Соединять фрагменты воздуховода при помощи сварки можно, если они металлические, при этом толщина их стенок превышает 1,5 см. Чаще такой способ применяется в промышленных помещениях, в которых скапливаются вредные газы. В этом случае швы должны быть максимально герметичными. Для оцинкованных материалов требуется высокопрофессиональная сварка, чтобы избежать коррозии в области шва.
Ниппельное
Ниппель – это часть трубы, посередине которой присутствует выпуклое ребро. Она вставляется в основную конструкцию. Для фиксации используется то самое ребро. На изделие надевается другой участок воздуховода. Стык герметизируется металлизированным скотчем.
Ниппельное соединение осуществляется при помощи муфты. Ее диаметр больше основной трубы. Муфта может объединить 2 фрагмента конструкции. Ребро в этом случае находится на внутренней поверхности элемента. Такой способ используется для соединения круглых воздуховодов.
Фланцевое
Фланец для стыковки двух частей воздуховода По ГОСТу трубы можно соединять фланцевым методом. Для крепления деталей применяется точечная или сплошная сварка. Между собой фланцы фиксируются гайками и болтами, а также заклепками. Чтобы обеспечить надежную герметизацию сварного шва, его нужно прокрашивать. Между стальными элементами укладывается уплотнительная прокладка. Несмотря на эффективность, фланцевое соединение воздуховодов является трудоемким в изготовлении и дорогостоящим.
Бандажное
Бандажный способ соединения конструкции востребован на предприятиях химической промышленности. Он обеспечивает высокую надежность стыка, но сам процесс изготовления дорогостоящий, поэтому для бытового применения непопулярен. Бандаж крепится поверх соединительного шва. Перед этим торцы требуют отбортовки. Бандажное пространство заполняется химически инертным герметиком. Этот способ применяется для соединения пластиковых воздуховодов меж собой.
III. Ограничение на использование гибких воздуховодов
Ограничения на применение гибких воздуховодов обусловлены, в большинстве случаев, различиями в национальных и отраслевых стандартах и нормах. В числе прочих общих ограничений на использование гибких воздуховодов можно назвать следующие:
использование в вертикальных стояках высотой более двух этажей;
использование в системах с температурой входящего воздуха более 120°С;
применение на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и прочих атмосферных воздействий;
использование без учета классификации, включая термостойкость и конструктивные особенности конкретного вида изделий;
несоблюдение допустимых расстояний при монтаже в местах, где из-за электрических устройств, ископаемого топлива или солнечной энергии, возникает избыток тепла;
монтаж соединительных воздуховодов через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа; через полы и через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления;
использование в качестве компонентов систем вентиляции в помещениях для готовки, глажки и сушки белья, если это специально не указано производителем;
применение в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей без учета ограничений производителей на непосредственный контакт с агрессивной средой или абразивными материалами.
| Монтаж гибких рукавов: а) неправильно; б) правильно |
Статья подготовлена специалистами
Другие способы соединения
Фланцевое соединение воздуховодов достаточно надежное, но не особо актуальное в связи с высокой стоимостью. Оно имеет высокий уровень жесткости. С одной стороны это плюс, но с другой – минус, так как при малейших изменениях конфигурации неподходящие детали можно попросту отправить на переплавку.
Есть множество вариантов крепежа такого соединения. Но, самый распространенный – точечная сварка. Этот метод наиболее быстрый и простой. Минус такого соединения в том, что оно не достаточно надежное, в особенности при работе с оцинкованными деталями. Поскольку цинк во время сварки может прогореть, то велика вероятность коррозии сварочного шва, в следствии ослабиться фиксация конструкции. Дабы избежать таких последствий, рекомендуется вместо сварки для крепежа использовать устойчивые к коррозии заклепки.
Классификация воздуховодов
Выбор способа стыковки деталей воздуховодов между собой зависит от конструктивных особенностей системы, условий эксплуатации и параметров транспортируемых газов.
Классификация воздуховодов проводится по нескольким параметрам.
Круглые и прямоугольные
Все воздуховоды можно разделить по геометрической конфигурации на прямоугольные и круглые. Круглые конструкции считаются более эффективными в работе, в них нет условий для образования вихревых потоков, они тише.
Прямоугольные конструкции имеют свои преимущества при обустройстве вентиляции в жилых зданиях. Их пропускная способность достаточна для обеспечения качественной вентиляции, а прямоугольная форма позволяет спрятать трубы под отделкой.
Как частный случай, могут быть изготовлены воздуховоды треугольного сечения, шестигранники, восьмигранники. Такие системы монтируют по индивидуальным заказам, преследуя решение эстетических, дизайнерских задач. Практических особенностей эти конфигурации не имеют.
Жесткие и гибкие
Жесткие воздуховоды могут быть как прямоугольными, так и круглыми. Их изготавливают из оцинкованной стали, алюминия, полимеров. Гибкие конструкции всегда с круглым сечением. На практике монтируют воздуховоды, комбинируя участки жестких труб и гибких. Гибкие трубы удобны в местах разветвлений, нескольких поворотов, поскольку помогают сократить количество стыков.
Рекомендуем ознакомиться: Как правильно выполнить переход с кирпичной дымоходной трубы на сэндвич?

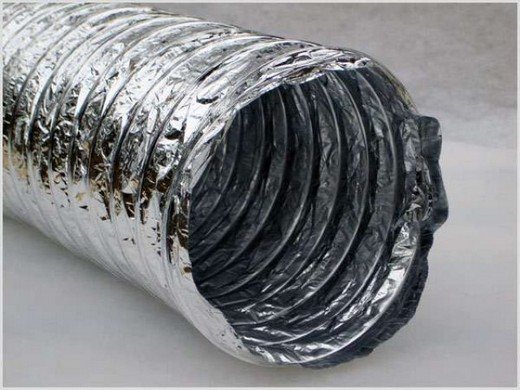

Гибкие трубы изготавливают из алюминия, ПВХ, химически инертной резины, текстиля. Для придания жесткости в гибкую трубу вставляется каркас из металлической проволоки. Поскольку гибкий воздуховод при эксплуатации издает много шума, то часто трубы выпускают с дополнительным шумопоглощающим покрытием.
Встроенные и внешние
По строительной конструкции воздуховодные коммуникации делят на встроенные и внешние. Внутренние (вентиляционные шахты) встраивают в стены или потолки помещений. Самый распространенный пример такого воздуховода – вентиляционная система в жилом доме. Здесь воздуховодные каналы вмонтированы в стены, в комнаты выходят только вентиляционные отверстия.
Внешние коммуникации крепят к потолку и стенам (приставные, подвесные короба или трубы) по внешней стороне.
Правила монтажа
Монтирование вентиляционного оборудования довольно трудоемкий процесс
Здесь важно учитывать не только задачи воздухообмена, но также поддержание необходимой влажности внутри помещений, контроль чистоты поступающего воздуха
Существуют единые правила монтажа воздуховодов:
- обязательно выполнить заземление монтируемого устройства, чтобы при его эксплуатации избежать накопления статического электричества;
- на стадии проектирования, монтажа таких систем необходимо учитывать свойство аэродинамики, так как воздух в вентиляционных трубах из нержавейки движется по спирали;
- гибкие и полугибкие изделия необходимо монтировать при полном растяжении;
- на подвальных и цокольных этажах, на участках имеющих контакт с землей, а также в конструкциях, которые проходят сквозь потолочные или напольные перекрытия применять установку жестких устройств;
- если при монтаже воздуховод был поврежден, его необходимо заменить;
- если вентиляцию требуется монтировать под углом, то учитывая, что при резких поворотах труб свойства аэродинамики них снижаются, необходимо радиус такого поворота сделать по величине не менее двух диаметров монтируемого воздуховода.
Правила правильного монтажа часто зависят от применяемой марки нержавеющей стали, способа монтирования.
Технические характеристики гибких воздуховодов для вентиляции
Приведем в качестве примеров технические характеристики нескольких воздуховодов.
Прозрачный гибкий воздуховод, армированный стальной проволокой:
- Материал: пленка полиолефиновая.
- Устойчивость к воздействиям хим. реагентов: высокая.
- Диаметр: 80 — 315 мм.
- Масса: 200 — 450 грамм на метр
- Длина: 6 м.
- Длина в сжатом состоянии: в 7 — 10 раз меньше.
- Осевое разрывное усилие: 250 — 500 Н.
- Толщина стенки воздуховода: 0,3 миллиметра.
- Разряжение (максимум при диаметре 160 мм) при 20 градусах Цельсия — 8000 Па, при 70 градусах Цельсия — 5000 Па.
- Потери давления (на метр, при диаметре 160 мм): 25 Па.
- Эксплуатационная температура: — 70 — 70 градусов Цельсия.
ALU производства Supervent — гибкий, без изоляции.
Гибкий неизолированныей алюминиевый воздуховод
- Материал: алюминий.
- Диапазон температуры: — 30 — 140 градусов Цельсия.
- Рабочее давление (максимум): 2500 Па.
- Скорость воздушного потока (максимум): 30 метров в секунду.
ALU теплоизолированный производства Supervent.
- Материал: алюминий.
- Материал для теплоизоляции: стекловата.
- Диапазон температуры: — 30 — 140 градусов Цельсия.
- Рабочее давление (максимум): 2500 Па.
- Скорость воздушного потока (максимум): 30 метров в секунду.
- Диаметр: 102 — 406 мм.
- Длина — 10 метров.
Поврежденный участок гибкой трубы специалисты советуют сразу же заменять. Решить проблему путем заклеивания трещины нельзя: технические характеристики воздуховода в этом случае ухудшаются.
Обратные клапаны для систем вентиляции: обзор видов.
Сопротивление гибких воздуховодов
Чем меньше сопротивление, тем меньше шума от воздуховода. Коэффициент сопротивления трения гладкой трубы из стали — 0,02, гибкого воздуховода — 0,05. Значит, для гибкого
Толщина проволоки для гибких воздуховодов
Если воздуховод качественный, проволока в нем не подвержена коррозии. Углерод от 0,6 до 0,8%. Толщина проволоки — 0,8 — 1,7 миллиметра.
Гибкие воздуховоды с разной толщиной проволоки
Размеры гибких воздуховодов
Гибкие воздуховоды DFA в диаметре могут быть от 100 до 400 мм. Между витками проволоки у них 38 — 45 мм, в длину — 10 метров (стандарт). VENTPROFIL в диаметре от 102 до 508 мм.
- Гибкий воздуховод 100 мм Алюминиевый гибкий воздуховод диаметром 100 мм производства России стоит 170 рублей (3 метра).Абразивостойкий TEX PVC длиной 10 метров в «Сити Климат» 396 рублей.
- Гибкий воздуховод 125 мм Неизолированный «Поливент Н 125/3/3» с каркасом из проволоки и с покрытием из полиэстровой пленки в «ВЕНТС Северо-Запад» стоит 301 рубль (3 метра). В «Румклимате» гибкий гофрированный (из алюминиевой ленты) воздуховод производства ВПА с диаметром 125 мм и длиной 3 метра стоит 240 рублей.
- Гибкий воздуховод 150 мм Гибкий воздуховод серии «Поливент Н» без изоляции, с каркасом из проволоки и покрытием из полиэстровой пленки диаметром 150 мм и длиной 1 метр стоит 104 рубля в «ВЕНТС Северо-Запад».
- Гибкий воздуховод 160 мм В «РусКлимат» можно купить за 860 рублей 10 метров воздуховода диаметром 160мм. ALUDUCT — гибкий неизолированный воздуховод с 5-ю слоями фольги из алюминия, полиэфиром и проволокой из стали между слоями. В «Вентмонтаж» 1216 рублей (Пермь).
- Гибкий воздуховод 200 мм Неизолированный «Поливент Н» с полиэстровой пленкой. Диаметр — 200 мм. Длина — 7,5 метра. Цена 1524 рубля («Вентс Северо-Запад»).
- Гибкий воздуховод 250 мм «Поливент Н», гибкий неизолированный воздуховод, с диаметром 250 мм в «Вентс Северо-Запад» стоит 1744 рубля.
Воздуховод диаметром 250 мм

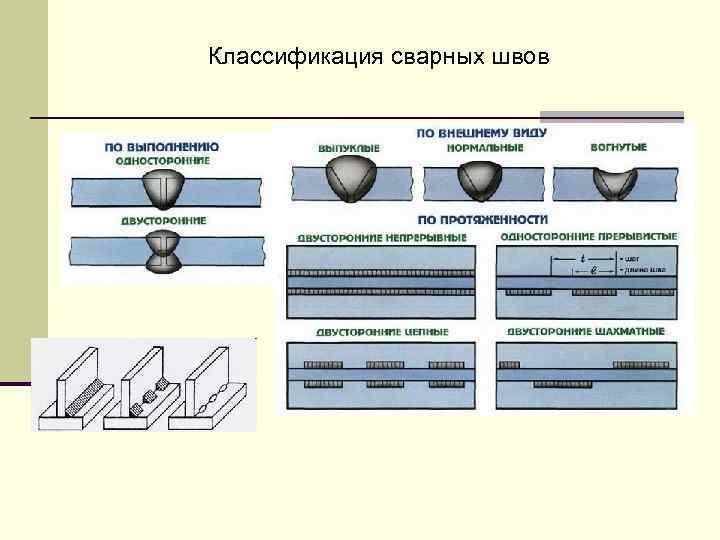

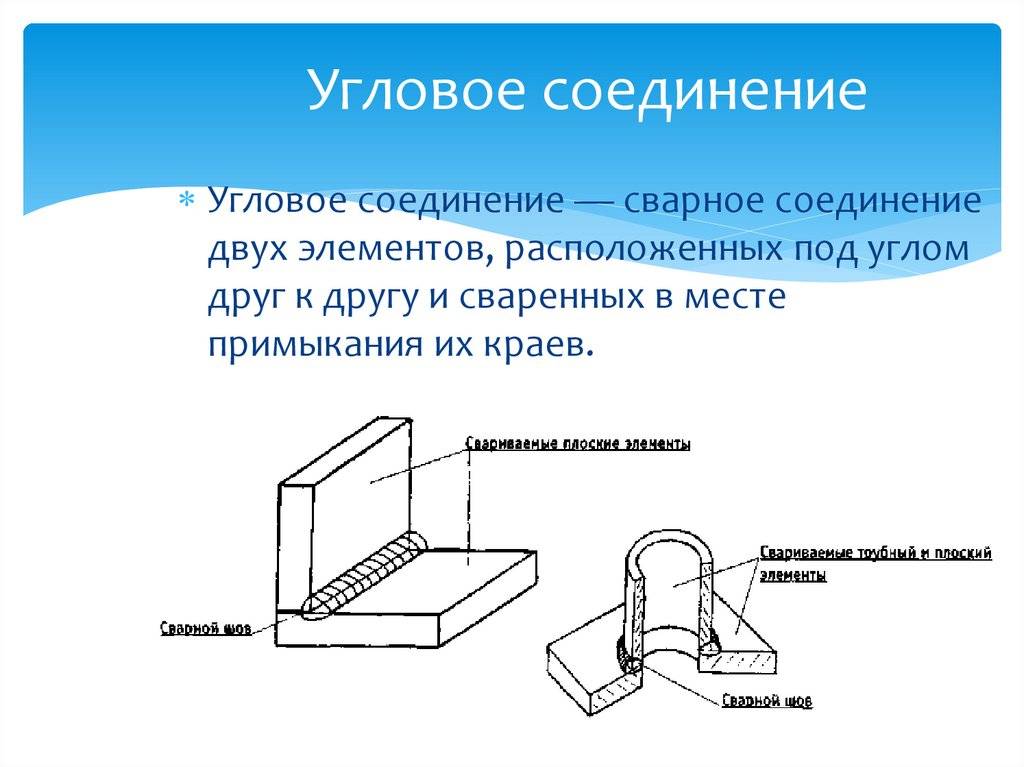

Достоинства и недостатки сварного соединения воздуховодов

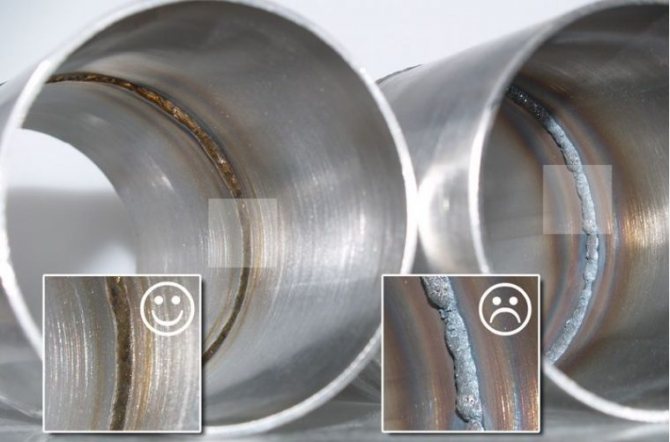

Если сварной шов выполнен плохо, со временем он разойдется Сварное соединение является неразъемным и не требует дополнительных элементов фиксации. Оно имеет такие преимущества:
- возможность изготовления крупногабаритных конструкций;
- снижение веса по сравнению с литыми элементами;
- высокая прочность и надежность стыка;
- относительно невысокая трудоемкость в бытовых условиях.
В сварном соединении нередко возникает остаточное напряжение. В этом случае меняются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования аппарата стыки обязательно проверяются визуально и при помощи инструментов. При местном нагреве металла в области термического влияния могут меняться механические свойства материала.
Общие правила монтажа
Монтаж вентиляции в квартире
Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков
На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты
Крепление вентиляции проводится в последовательности:
- перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
- на деталях ставятся точки соединений и сверлятся отверстия;
- элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.
Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.
Крепление к стене
Способы крепления воздуховодов
Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.
Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.
Крепление к потолку
Приспособления для крепления вентиляции к стенам и потолку
К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.
Варианты крепления:
- L – образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
- Z – образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
- V – образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.
Нормативные расстояния по ГОСТу
Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.
Выдерживаются нормативные расстояния:
- от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
- от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
- от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
- при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).
Подготовка проводов к скрутке
Запомните! Никогда не делайте скрутку под напряжением, даже если у вас есть инструмент с изолированными ручками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат на квартиру или дом.
Чтобы получить хорошую скрутку, надо в точности выполнить следующие этапы:
- Зачистите соединяемые жилы от изоляции, при этом не допустите повреждения металлических поверхностей проводников.
- Смочите чистую тряпочку в уайт-спирите или ацетоне и протрите оголённые участки жил от грязи.
- Теперь при помощи наждачной бумаги зачистите жилы до металлического блеска.
Фланцевое соединение (фланцы стальные для воздуховодов)
Использование фланцев при монтаже воздуховодов (вентиляционных труб) является распространённой практикой. Фланец устанавливается на воздуховоде посредством сварки, друг с другом фланцы соединяемых элементов присоединяются с помощью крепежа. Болты туго затягиваются, а гайки располагаются одинаково: все с одной стороны фланца. Нормативные документы определяют способы крепления фланцев к воздуховоду: это может быть сварка с отбортовкой, точечная сварка или использование заклепок. При этом между стальными фланцами соединяемых воздуховодов размещают уплотнительные материалы. С перечнем разрешенных для использования в этих целях материалов можно ознакомиться в СНиП 3.05.01-85. Конечно, Использование сварных фланцев имеет ряд слабых мест: на изготовление уходит много металла; для установки нужен дополнительный крепеж; установка фланцев и монтаж воздуховодов – сложные и длительные процессы. Несмотря на это, в некоторых случаях фланцевое соединение является незаменимым, например, при монтаже сварных воздуховодов из холоднокатаной черной стали, воздуховодов класса плотности П, воздуховодов для систем аспирации и пневмотранспорта, дымоудаления и др.
Типы фланцев
Монтаж фланца на воздуховоде
Классификация воздуховодов
Конструкция воздуховода влияет на способ соединения Конструктивные особенности системы влияют на выбор метода соединения. Также способ стыковки зависит от эксплуатационных условий, параметров вывода загрязненного воздуха.
Круглые и прямоугольные
По геометрической форме выделяются круглые и прямоугольные конструкции. Преимуществом первого варианта является отсутствие риска появления вихревых потоков. Уровень шума тут ниже. Такой вид воздуховода чаще используется в промышленных помещениях.
Для жилых зданий лучше подходит конструкция прямоугольной формы. Благодаря высокой пропускной способности она обеспечивает хорошую вентиляцию. Такую систему проще спрятать под отделочным материалом. Благодаря плотному прилеганию к стене изделие не занимает много полезной площади.
В редких случаях для формирования системы кондиционирования применяются элементы треугольного сечения. Они имеют значение для интерьера.
Жесткие и гибкие
Пример жесткого воздуховода из пластиковых труб Жесткие воздуховоды имеют разную форму: круглую, квадратную, прямоугольную. Для изготовления конструкции используется алюминий, нержавеющая сталь, полимерные материалы. Гибкие варианты имеют только круглую форму. Они изготавливаются из алюминия, текстиля, ПВХ. Для придания дополнительной жесткости изделию используется проволока. В эффективной системе комбинируются оба вида воздуховодов.
Техника безопасности при монтаже воздуховода
Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.
- Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
- Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
- Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.
Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.
Аэродинамический расчет воздуховода
Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.
Для круглой трубы диаметр находят из формулы:
D = √4S/π
Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.
Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.
Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.
В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.
Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство
Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.
Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в другой нашей статье.
Стальной материал
Чаще всего применяется оцинкованная или нержавеющая сталь. Этот материал приносит больше эффекта. На кухне воздуховоды делают из оцинковки. По статистике, люди все меньше приобретают агрегаты из такого состава. Хотя преимуществ хватает:
- Большой плюс в ровной поверхности. В итоге любые потоки воздуха проходят быстро. На кухне всегда имеется жир, сажа и прочие загрязнения. Они не остаются на стенках. При этом скорость потоков воздуха в процессе эксплуатации не снижается.
- При нагреве не происходит деформаций и разрушений. При этом ничего вредного в окружающую среду не выделяется.
- Это недорогой вариант для людей со средним достатком.
При этом отзывы отмечают следующие минусы:
- Если сравнивать с пластиком, то вес стальной конструкции будет большим, а значит, при монтаже придется сооружать качественную поддержку.
- Чтобы герметизация стала максимальной и надежной, придется использовать дополнительные смеси. Их наносят на каждый шов.
- Когда приходится собирать нестандартные воздуховоды, нужно резать трубы, а это дополнительное оборудование при монтаже.
- Так как это металл, то в процессе работы вытяжки он может издавать шум.
Срок эксплуатации таких труб высокий, так что иногда, затратив чуть больше времени на монтаж, можно получить надежную конструкцию. Некоторые считают, что когда сталь убрана в короб, то шум начинает гаситься. Это уже большой плюс. В любом случае решение принимает человек из своих личных желаний и финансовых возможностей.
Это основные материалы, из которых создают воздуховоды для кухонной вытяжки. Эти модели всегда присутствуют в продаже. Понятно, что перед тем как приобрести любой из вариантов, нужно продумать всю конструкцию. Потому что не каждая кухня может вместить короба.
Методы крепления воздуховодов
Есть 4 способа крепления воздуховодов:
С помощью шпильки и профиля.
Более профессиональный способ крепления. Для его осуществления используют профиль с L либо Z образной формой.
С помощью шпильки и травеса
Этот метод крепления используют для монтирования тяжелых конструкций. Коробка уголок, которая установлена под нижний угол, уменьшает нагрузку на крепежи и способствует длительной жесткой поддержке короба.
Для того чтобы снизить уровень шума и пригасить вибрацию место крепления профиля прокладывают резиновым уплотнителем.
С помощью шпильки и хомута
Этот метод используют для монтирования круглых вентконструкций. Такая установка производиться на небольших участках конструкции из гибких труб. В основном используют только хомут.
С помощью перфоленты
Это самый бюджетный и легкий способ крепления. Для круглых конструкций – из перфоленты делают петлю, прямоугольных – перфоленту присоединяют к болтам
Нюансы монтажа
Трасса прокладки воздуховода по возможности должна иметь наименьшую протяженность и минимальное число соединений. До начала сборки вентиляционная система разбивается на отдельные блоки длиной не более 15 метров.
Каждый такой узел собирается отдельно, с использованием следующего алгоритма:
- На элементах конструкции отмечаются места креплений, при необходимости просверливаются отверстия.
- Отдельные элементы собираются в укрупненные узлы, места стыков тщательно герметизируются.
- Монтируется крепеж.
- Готовый узел поднимается на место и закрепляется.
- Производится стыковка с предыдущим установленным узлом.
Для полужестких и гибких воздуховодов при монтаже учитываются некоторые особенности. Так, проход через стены выполняется только с применением вспомогательных элементов – специальных гильз. Радиус изгиба не должен превышать двух диаметров, а направление движения воздуха должно совпадать с маркировкой на воздуховоде. Крепление производится на расстоянии не менее 1 метра, а допустимое провисание составлять не более 5 см на каждый метр длины.
Монтаж металлического воздуховода:
Монтаж пластикового воздуховода:
Способы крепления
Соединение соседних элементов воздуховода производится двумя способами: фланцевым и бесфланцевым (бандажным).
В первом варианте на краях элементов воздуховода расположены фланцы, которые соединяются между собой саморезами, клепками или клипсами (расстояние между соседними элементами крепежа – не менее 20 см). При необходимости шов может быть заварен. Герметичность обеспечивается и другим способом – посредством уплотнительных прокладок.
Бесфланцевое соединение подразумевает использование металлического бандажа. Этот способ более экономичный и простой в реализации.
Соединение с помощью С-рейки:
Утепление воздуховодов
Утепление воздуховода не считается обязательным условием его монтажа. Основная роль теплоизолирующего слоя – борьба с выпадением конденсата, который негативно сказывается на эксплуатационных характеристиках любого материала. В первую очередь теплоизоляция потребуется на наружных участках воздуховода, либо на участках трассы, проходящих по неотапливаемым помещениям.
Еще одно преимущество утепленных воздуховодов – звукоизоляция. Уровень шума на таких участках будет в разы меньше, что позволяет использовать их в детских, спальнях и иных помещениях, где должна соблюдаться тишина. Похожий эффект дает применение элементов с толстыми стенками.
