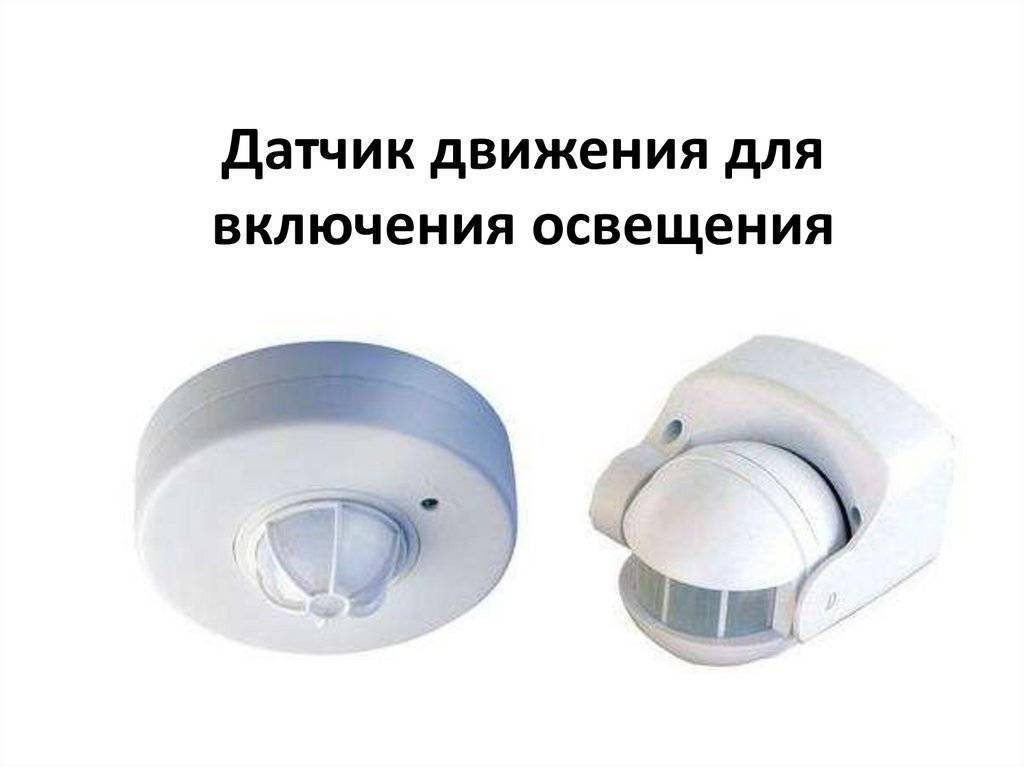

Как безошибочно выбрать датчик движения для включения света
Существуют определенное количество конкретных критериев выбора оборудования для регистрации перемещения:
Место установки. Если датчик будет установлен снаружи помещения, то степень защиты IP прибора должна быть от 55, лучший вариант IP 65. Но если над оборудованием находится защищающее от осадков приспособление типа навеса, то можно использовать IP 44. Эксплуатация устройства включения освещения при перемещении объекта в закрытом помещении таких как дом, дача, гараж и тому подобные возможна с более низкими показателями степени защиты.
Невозможности прохода сигнала. Из-за различных видов и типов датчиков существуют разные возможности препятствия сигналу сенсора. Например, при эксплуатации инфракрасных регистраторов, перед ними не должно быть никаких преград, при применении акустических – отсутствие посторонних звуков и шумов. А вот при использовании микроволновых и комбинированных видов датчико-преобразующей аппаратуры на качество сигнала, практически, никакие внешние факторы не оказывают влияния. Потому их устанавливаю на больших складах, в гаражах, системах аварийного оповещения и сигнализации.
Угол обзора. Если помещение имеет несколько дверных проемов, то лучше эксплуатировать датчик движения с углом обнаружения 360 градусов. Если же помещение снабжено одним входом или является проходным, то можно применить, к примеру, детектор с обзором 180 градусов, который будет направлен в сторону возможного появления человека.
Мощность системы освещения. Мощность устройства обнаружения перемещения напрямую зависит от того, какую мощность электроэнергии потребляет световые приборы. Величина мощности должна быть немного больше, чем значение мощности системы освещения.
Радиус действия. Эффективность работы прибора обнаружения движения для активации системы освещения прямо пропорционально зависит от расстояния его действия. В основном, радиус реагирования датчика колеблется в пределах 6-50 м. Данный параметр несомненно зависит от того, где он применяется. Если в тесном помещении, то можно использовать сенсор с минимальным радиусом действия. А вот для того, чтобы включить световое оборудование вне здания или строения, понадобится более обширная площадь обнаружения движения.
Фотореле. Это дополнительный модуль, которым снабжаются некоторые модели датчиков. Фотореле является детектором освещенности. Принцип действия заключается в том, что если параметр освещенности ниже настроек фотореле, то свет включается, а если выше, то свет остается выключенным. Наличие данного элемента позволяет значительно сэкономить электроэнергию.
Отсутствие возможности обнаружения животных
Параметр датчиков движения, на который тоже надо обратить внимание. Данная функция прибора позволяет избегать провокации сенсора на срабатывание из-за перемещения различных животных, которая сэкономит деньги за свет.
Вышеперечисленные критерии выбора должны помочь правильно выбрать оптимальные и целесообразные регистраторы движения, предназначенные для активации светового оборудования.
Как выбрать
- Упаковка должна быть без повреждений, сухой и чистой.
- Правильность написания названия продукции производителя.
- Обязательное наличие штрихкода и/или QR-кода.
- Наличие всех технических характеристик и параметров на упаковке.
- Наличие инструкции и паспорта.
- Важным аспектом является наличие гарантии качества продукта.
В связи с этим во время приобретения рекомендуется попросить продавца показать соответствующий сертификат качества, чтобы не сомневаться в подлинности и качестве устройства. В случае, если такой сертификат отсутствует, тогда не стоит рисковать и покупать продукцию сомнительного качества.
Так, для освещения лестницы желательно установить датчик с небольшим действием, например, инфракрасных лучей. Недорогие модели не славятся качеством, поэтому и могут не оправдать ожиданий. Для их изготовления всегда используют некачественные детали. У продукции с высокой ценой и соответствующими документами гарантия значительно дольше.
Класс защиты IP имеет принципиальное значение для приборов, которые используются снаружи в условиях города. Их степень защиты от попадания влаги и пыли должна составлять не менее IP 65-68. Рабочая температура должна находиться в диапазоне от -50 до +50 градусов. Корпус должен иметь антивандальные составляющие. Само устройство должно обладать сроком службы не менее 20 000 часов.
Стоит также обращать внимание на показатель мощности. Для временного освещения около калитки или у входа в дом рекомендуется устанавливать устройство с мощностью 10-12 Вт или меньше
Слишком яркий свет будет негативно сказываться на зрении. Однако при необходимости освещения большой территории следует учесть площадь помещения, для грамотного расчёта мощности прибора с датчиком движения. Если датчики реагируют на присутствие и передвижение домашних животных, тогда следует выбирать модели, которые не реагируют на определённые виды домашних питомцев (по их весу).
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

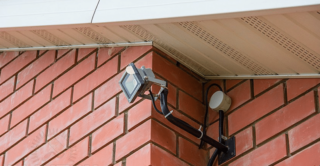

Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

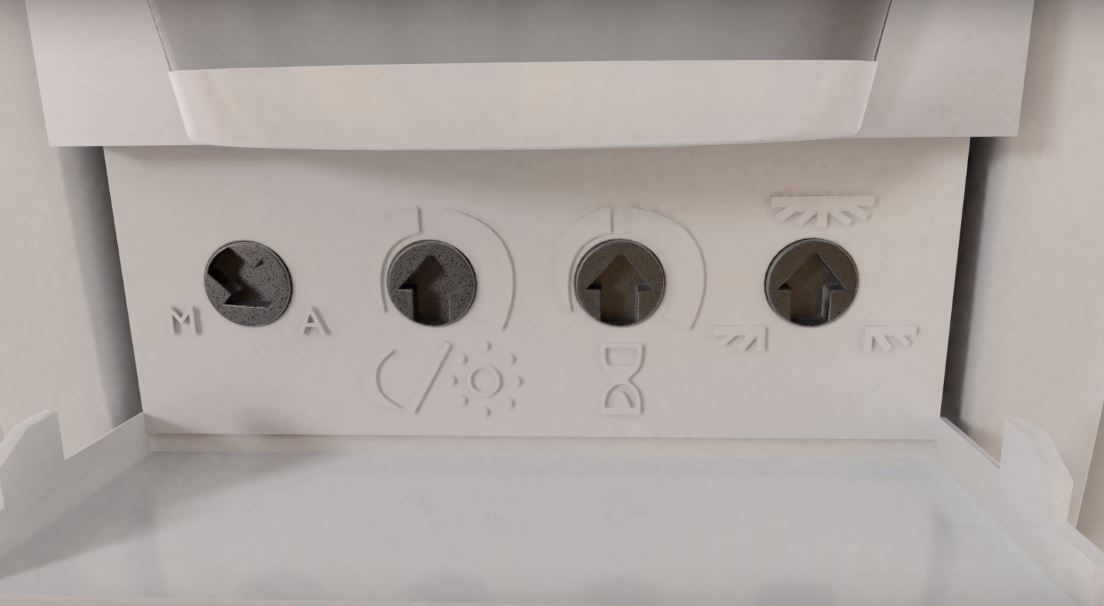

Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

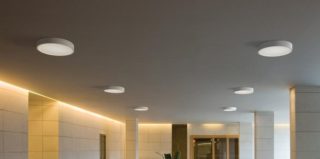

Виды светильников с датчиком движения
Светильники для подъездов изготавливаются в антивандальном корпусе
Светильники с сенсорами движения используются в многоквартирных домах. Устанавливают их на одном или всех этажах. Монтировать могут представители коммунального хозяйства или владельцы квартир самостоятельно. Изделия бывают разные: антивандальные, прожекторы, накладные светодиодные устройства.
Светильники для ЖКХ
Светильники ЖКХ с датчиком движения изготавливаются в ударостойких антивандальных корпусах, поэтому устойчивы к механическому воздействию. Форма прибора эргономична, дизайн лаконичный, современный. На выбор устройств влияет функциональное назначение, мощность, тип крепления.
Достоинством таких светильников перед стандартными лампами накаливания является экономия электроэнергии, высокая продуктивность. Такие приборы прослужат длительное время, поэтому они быстро окупаются. Антивандальные системы больше всего подходят для установки в подъездах. Кроме ударопрочного корпуса они оснащаются специальными креплениями. Рассеиватель света изготовлен из поликарбоната, а сам корпус металлический.
Люминесцентные лампы тоже экономически выгодны. Служат они в 5 раз дольше обычных осветительных приборов с нитью накаливания.
Популярными являются светильники на светодиодах. Они используются в подъездах и для освещения дорог. Формы таких светильников разнообразны. Все приборы оснащаются датчиком движения или шума.
Светодиодные прожекторы
Прожекторы рекомендуется устанавливать у входа в подъезд
Светодиодные лампы применяются в качестве основного или резервного источника света внутри здания или на улице. Сенсоры движения делают их максимально удобными и экономичными в применении. Прожектор состоит из таких узлов:
- корпус с блоком питания внутри,
- лампы освещения,
- датчики,
- провода.
Монтируют устройство на кронштейны. Чтобы отрегулировать поток света, в прожекторе установлены отражатели. Благодаря наличию сенсора нет необходимости в непосредственном контроле длительности периода свечения или времени включения изделия. Прибор начинает работу, как только в радиусе его действия отмечается движение.
Не стоит устанавливать прожектор в местах с большим потоком людей. В противном случае он будет светиться постоянно. Для уличного освещения или под козырьком у входа в подъезд разрешено устанавливать изделие на солнечных батареях.
Накладные LED светильники
Накладные LED-светильники подходят для мест с малой проходимостью
Накладные устройства бывают потолочными и настенными. Срок службы составляет 5 лет. Отдача света превышает стандартные лампы в 5 раз.
Приспособления экономичны, характеризуются небольшой рабочей температурой. Они излучают световые лучи холодного спектра.
LED светильники отличаются высокой стоимостью и не предназначены для частого использования, поэтому они подходят для установки в подъездах с невысокой проходимостью. Подсоединение датчика движения снижает рабочий ресурс приспособления.
Права жильцов
Граждане вправе потребовать восстановления освещения в подъезде, где они живут, от собственной управляющей компании, так как такое действие является ее непосредственной обязанностью.
Управлением многоквартирными домами в данный момент занимаются специализированные организации, называемые управляющими компаниями, либо объединения жильцов, зовущиеся товариществами собственников жилья.
Между управляющей компанией и всеми владельцами жилых помещений или нанимателями по договору социального найма, живущими в доме, заключается специальное соглашение. Для его заключения нет необходимости в наличии подписи каждого хозяина квартиры.
По этому документу каждый владелец или наниматель жилого помещения обязан платить деньги организации, а она в свою очередь должна держать общую собственность дома в надлежащем состоянии, то есть следить за подъездом, крышей, трубами, электрической проводкой и иными элементами, которые есть во всех многоквартирных домах. В эти обязанности включается и поддержание нормального освещения в подъездах.

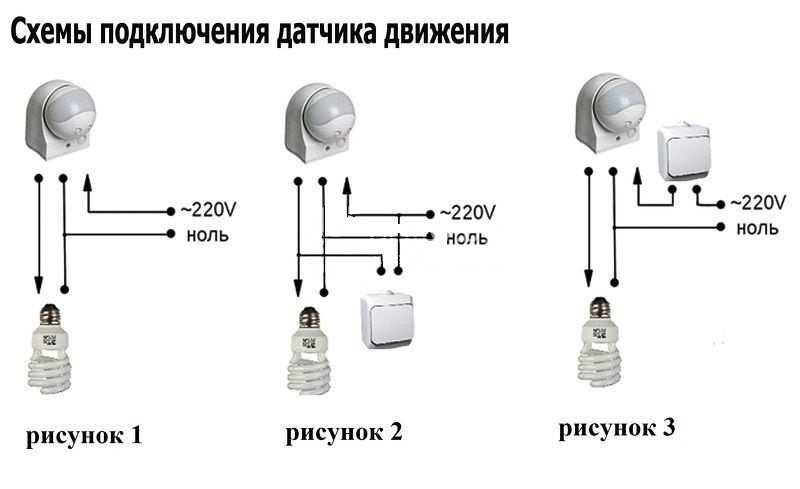

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению
Как настроить датчик движения для освещения – инструкция
Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.
Чем можно регулировать детектор?
В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.
Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:
Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:
Обзор сенсора
Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в
Популярные светодиодные модели светильников
Разнообразные формы и цветовые решения, используемые в светодиодных светильниках, позволили им стать не только осветительными приборами, но и декоративными элементами при оформлении подъездов. Среди популярных моделей можно выделить:
Светильники с датчиком звука (СА-7006Д, СА-7006, СА-7008У): они имеют антивандальную конструкцию; корпус, выполненный из ударопрочного поликарбоната, затрудняет повреждение устройства при ударе или другом механическом воздействии; конструкция крепится к стене при помощи скрытых шурупов, что делает почти невозможным ее хищение;
ЭРА LED T8: бюджетный вариант светильника со светодиодными лампами; имеет полностью непроницаемый влагозащищенный корпус, что делает возможным ее размещение в помещениях с высокой влажностью и постоянными колебаниями температуры; работает при изменениях напряжения в сети в диапазоне 190-250 В; вес 167 г; срок службы – 2-3 года;
ЭРА LED smd T8
LED-светильник GLOBAL GBH: недорогой вариант с герметичным корпусом, обеспечивающим полную защиту от пыли и влаги; оснащен драйвером, стабилизирующим напряжение в пределах 165-265 В, и рассеивателем света с углом 120°; корпус модели устойчив к деформации и изменению окраски по действием солнечного света;
GLOBAL
Антивандальный IP-65
Патрон энергосберегающий СА-19 оптико-акустический для ламп накаливания мощностью до 100 Вт
Область применения:
Осветительная арматура, освещение лестничных клеток, холлов, коридоров, вестибюлей и других помещений с периодическим пребыванием людей в жилых и общественных зданиях. Патрон предназначен для монтажа в осветительной арматуре, на стене или потолке.
Характеристики:
- Рабочее напряжение — 180 — 250 В
- Частота сети — 50 Гц
- Мощность лампы — до 100 Вт
- Оптический порог срабатывания — 5 ±2 Люкс
- Акустический порог включения — 52 ±5 дБ
- Длительность освещения — 60 ±10 сек.
- Собственная потребляемая мощность — ≤0,15 Вт
- Тип цоколя лампы — E27
- Регулировка чувствительности — нет
Некоторые правила организации освещением подъезда
Все чаще жителями отдельного подъезда принимаются решение о модернизации освещения. Однако, автоматические системы постоянно совершенствуются, то есть появляются новые, более энергосберегающие схемы. Разработчики нормативных документов не всегда успевают фиксировать их появление или изменения в уже существующих системах.
Поэтому нормативы чаще всего носят рекомендательный характер, а ответственность за их воплощение в жизнь возлагается на разработчиков и исполнителей определенного проекта. Но в нормативных документах присутствуют пункты, обязательные для исполнения, то есть включения в любую выбранную для установки систему.
- При использовании любой системы освещения должен быть предусмотрен вариант ее ручного включения и отключения в любое время суток. Эта функция необходима для проведения ремонтных и профилактических работ, а также при возникновении аварийных ситуаций.
- Если устанавливается система автоматизации, реагирующая на освещенность помещений подъезда, то должна быть предусмотрена функция ее включения и отключения при любом естественном освещении.
- При использовании комплекса датчиков, необходимо предусмотреть аварийное или эвакуационное освещение. Оно должно включаться от обычного выключателя отдельно от автоматики.
- Приборы для включения освещения на чердаке должны находиться вне помещения, на входе. Если входов на чердак несколько, то выключатели устанавливаются около каждого из них.
- Все выключатели должны быть исправны и обязательно установлены не разрыв фазы.
Оплата за освещение в подъезде
Электричество, затрачиваемое на освещение всех общих помещений дома, в том числе и подъездов, относится к общедомовым нуждам. Поэтому оплата за него распределяется между жильцами. При этом учитываются или нормативы, или показания отдельного счетчика. Распределение затрат обычно производится по «квадратуре» жилых помещений. Поэтому чем больше площадь квартиры, тем больше собственник платит за общедомовые нужды.
Если общий счетчик отсутствует, то оплата начисляется согласно нормативам, которые устанавливаются региональной исполнительной властью. Этот тип оплаты, кстати, бывает довольно невыгодным, так как нормативы зачастую значительно превосходят реальное потребление.
По общему счетчику платится только за затраченную энергию. Кстати, общедомовые приборы учета должны устанавливаться не за счет жильцов – это обязанность энергоснабжающей или управляющей компании. Нюансы должны быть прописаны в региональных законодательных актах.
Установка такого счетчика, кстати, реально заставляет жильцов бережно и очень разумно относиться к освещению подъезда. Никому не захочется платить за бесполезно горящие в любое время суток лампы. Так что это обстоятельство часто подвигает жильцов подъезда добиваться установки автоматизированной системы управления освещением.

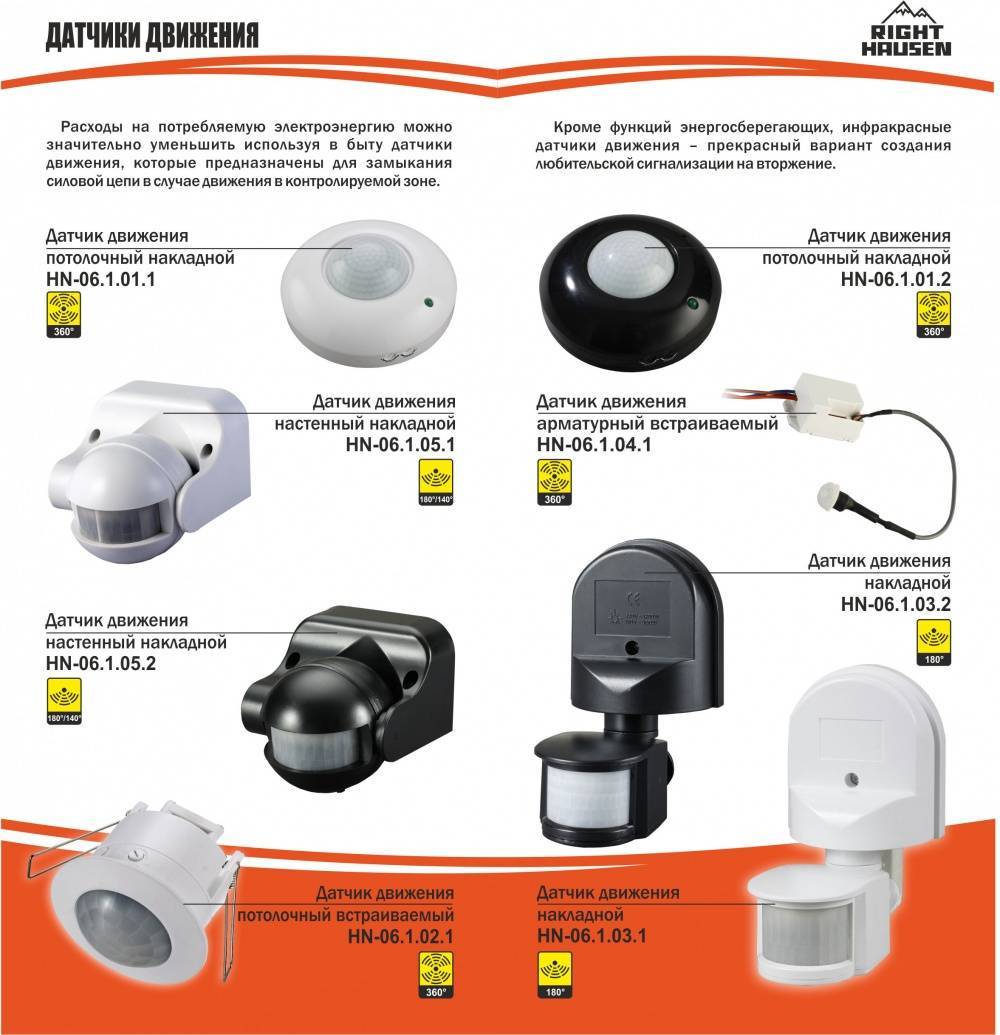

Виды и разновидности
Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.
Датчик движения для включения света нужен не только на улице
Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.
Тип питания
Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :
- Проводные датчики с питанием от сети 220 В.
- Беспроводные, с питанием от батареек или аккумуляторов.
Датчики движения бывают проводными и беспроводными
Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.
Способ определения наличия движения
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
- Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
- Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
- Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
- Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
- Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.
Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа
Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.
Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.
Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.
Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.
Назначение датчика движения — включение освещения
Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.
Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.
И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.
Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.
Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию
