Какие бывают типы цоколей
Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.
Резьбовой цоколь
Традиционным принято считать резьбовой цоколь, или по-другому — винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения — Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.
Размеры резьбовых цоколей
Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века
Это очень важно для тех, кто увлекается возрождением старинных вещей
В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.
Штырьковый цоколь
Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.
Штырьковые цоколи
Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.
Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.
- Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
- Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
- Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
- Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
- Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
- Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.
Так выглядит софитная лампа
Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:
- V – цоколь, имеющий конический конец.
- U – энергосберегающая люминесцентная.
- A – автомобильная лампочка.

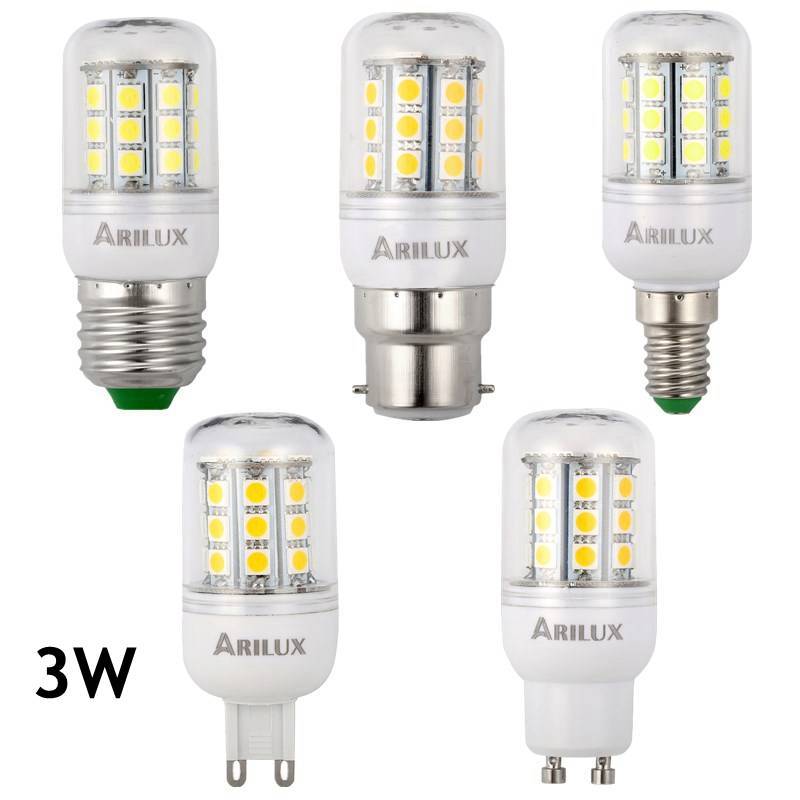

Различные типы цоколей бытовых ламп
Виды диодных лампочек
Первым критерием деления является материал корпуса:
- Стекло (матовое или прозрачное);
- Алюминий;
- Пластик;
- Керамика.
По виду цоколя:
- Винтовые (буквенное обозначение – E);
- Штырьковые (буквенное обозначение – G).
Таким образом, можно выделить следующие виды светодиодов:
- Е14 (лампочки с цоколем меньшего диаметра, подходит для некоторых светильников);

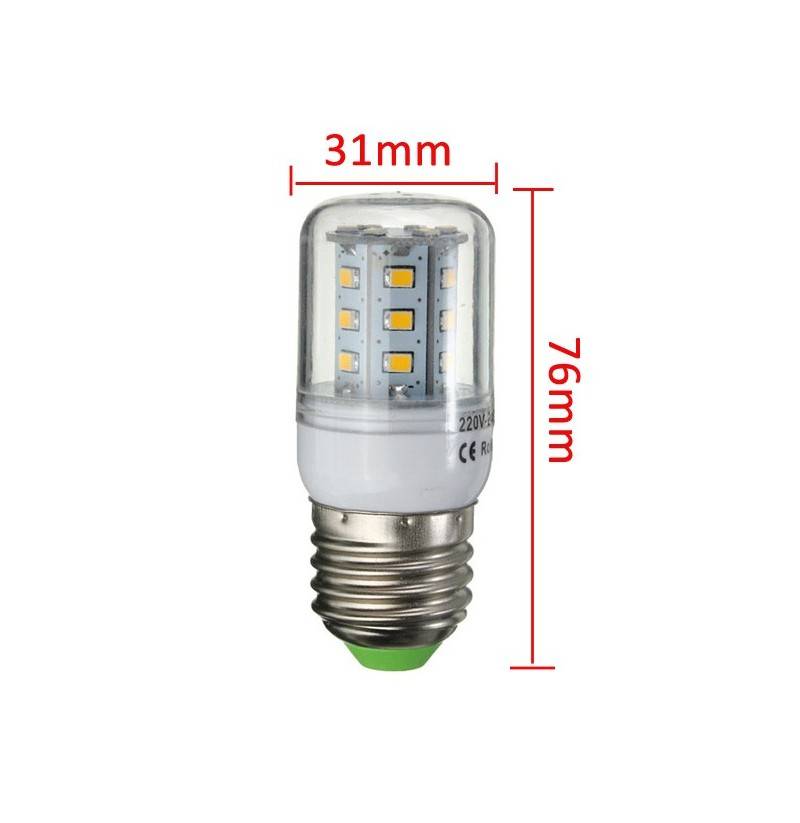

- Е27 (обычные, которые подходят для установки, например, в люстрах, где патрон рассчитан на лампочки накаливания);
- G4 (могут применяться, например, для подсветки картин).
- GU5.3, G9 (замена галогенным лампочкам);
- GU10 (используются для встроенных светильников, которые служат подсветкой, а также в вытяжках);
В этом перечне указаны лишь основные виды.
Штырьковые цоколи G
Второй по популярности использования в бытовых и промышленных осветительных приборах – штырьковый цоколь G, который имеет определенный модельный ряд с существенными техническими отличиями:
Контактная группа выполнена в виде мощных токопроводников, за счет которых и происходит удержание лампы в цоколе.
Для повышения виброустойчивости ряд лампочек снабжаете усиленным токопроводником со шляпкой, за счет чего при повороте надежно фиксируется осветительный элемент.
Цифры после латинских букв обозначают расстояние между контактной группой, что и определяет формат цоколя, патрона, всей лампы в целом, а также области применения и рабочего напряжения.
Изначально цоколь G использовался в галогеновых лампах – отсюда и маркировка
Но на сегодняшний день лампы также модернизируются по энергосбережению, поэтому в качестве излучателя светового потока используются не только люминесцентные и галогенные газы, а led-элементы.
За счет большого модельного ряда лампы с цоколем G применимы в различных осветительных приборах от встроенных точечных осветителей до мощных направленных прожекторов.
В соответствии с европейским стандартом галогеновые лампы выпускаются с рабочим напряжением 220, 24 и 12 вольт, причем расстояние в контактных группах есть схожее, что обязует повышенное внимание к маркировке при подборе и подключении.. Основные виды ламп с цоколем G:
Основные виды ламп с цоколем G:
G4 – миниатюрные галогенные лампы для точечного освещения и декоративной подсветки. В целях безопасности лампочки выпускаются на напряжение 12/24 В, но можно встретить модели и с рабочим напряжением 220 В.
- G5.3 и GU5.3 – популярные галогеновые и светодиодные лампы, используемые в организации мощного местного и витринного освещения. Параболический низкий формат лампочки позволяет использовать их в подвесных потолках. Лампы встречаются на 12, 24 и 220 В рабочего напряжения.
- G6.35 – специфичная лампочка в виде цилиндра или шара с рабочим напряжением 220 В. За счет малых габаритов используется в бытовой технике.
- G9 – лампы для сети 220 В в декорировании светильников и люстр. Контактная группа выполнена в виде петель с расстоянием между ними 9 мм.

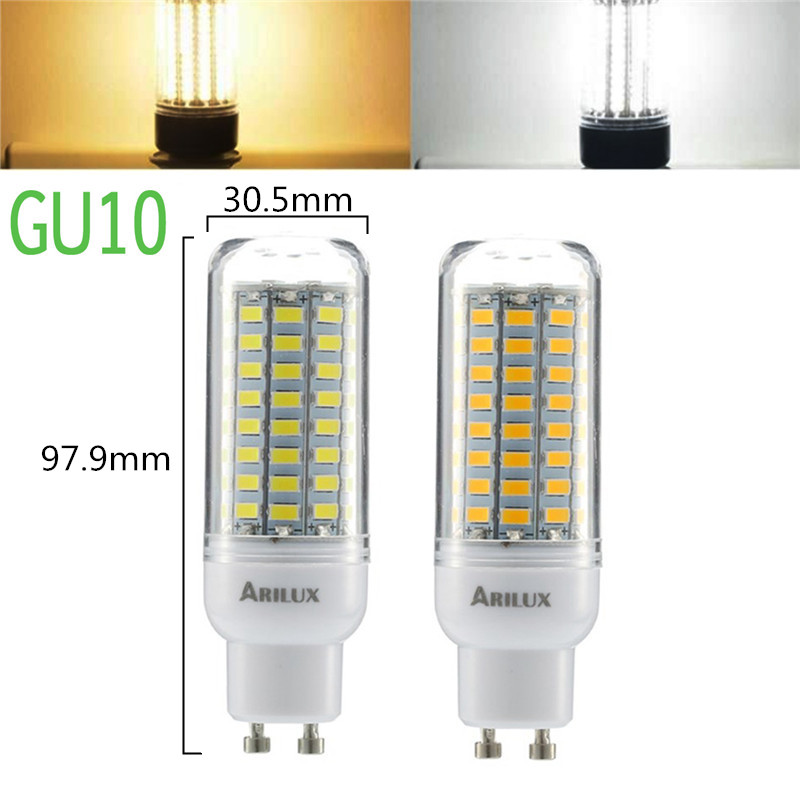

- G10 и GU10 – популярные лампы во встроенных светильниках, аналогичных G5.3, только большей мощности и размерности. Контактная группа отличается наличием «шляпок», а установка лампы в патрон осуществляется с поворотом.
- G13 используется для газоразрядных люминесцентных ламп в виде цилиндрических колб, которые применяют в энергосберегающих осветителях внутри помещений с большим рассеиванием. Но внедрение светодиодных элементов коснулось и этих лам, поэтому существуют цилиндрические лампы с led-элементами.
- G23 и G 24 – специализированные лампочки, встраиваемые в освещение бытовой техники, к примеру, настольных ламп или душевых кабин.
- Отличительной особенностью является наличие мощного фиксатора возле контактной группы, а вот модельный ряд ламп весьма широкий и по количеству контактов, и по их расположению и по форме фиксатора. Формат лампы в виде цилиндра, причем есть галогеновые, люминесцентные и светодиодные модели.
- GX53 и GX70 – самые мощные осветительные элементы из модельного ряда. Применяются для формирования основного освещения помещений с подвесными потолками, а также при направленном местном освещении в прожекторах. Лампы схожи с большими таблетками, фиксируются поворотным движением. В основном это энергосберегающие осветительные элементы на основе led-технологии.
Виды цоколей лампочек
Теперь рассмотрим вкратце цоколи и разъёмы, которые встречаются в быту, технике, транспорте и промышленности. Эта информация поможет вам сориентироваться, когда надо будет подобрать подходящую лампочку для люстры, светильника, автомобильной фары, уличного фонаря.
E — резьбовой или цоколь Эдисона
Самый первый и стандартный цоколь для лампочки, который пришёл в массы более века тому назад. До сегодня альтернативы по надёжности, простоте, удобству и безопасности ему нет. Это цоколь лампочек для дома с маркировкой «E». Визуально отличается от всех остальных резьбовой конструкцией. В быту и промышленности используется десять типоразмеров этого вида ламп. Размером в данном виде цоколя является его диаметр, выраженный в миллиметрах. В маркировке пишется в виде числа из двух цифр.

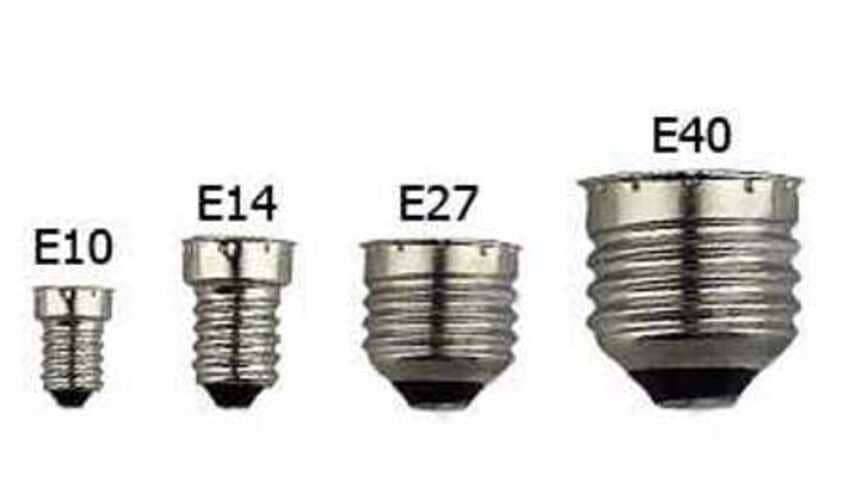

Типоразмеры цоколей Эдисона
В нашей стране наиболее распространённым типоразмером являются лампы с цоколем E27. Ими оснащаются лампы накаливания, «галогенки», «экономки», светодиодные или LED лампочки. Несколько лет назад в маломощных осветительных приборах, применяемых в быту, широко распространённым был цоколь E14. Встречается он и сейчас, но чаще в таком освещении устанавливаются лампы со штырьковым видом цоколя. Также популярны типы E4 и E11.

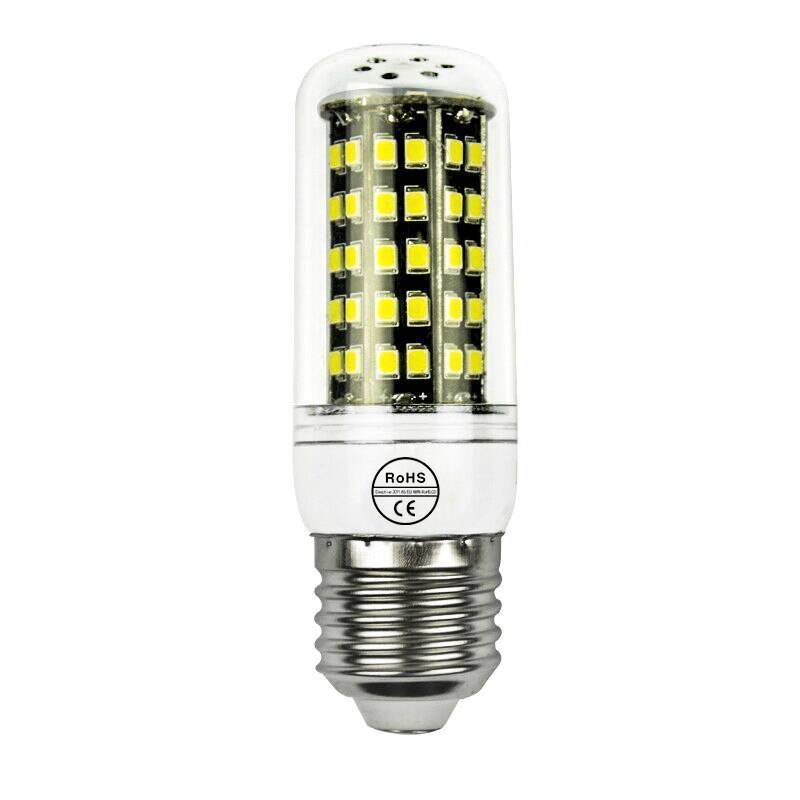

Светодиодная лампа с цоколем Е27
G — штыревой
Буквой G обозначаются лампы со штырьковым или штыревым цоколем. Конструктивно он представляет собой два круглых тонких штырька, под которые в патроне есть два контактных гнезда. Детали подогнаны стандартом под размер так, что крепление лампы достигается только за счёт силы трения между металлическими контактами.

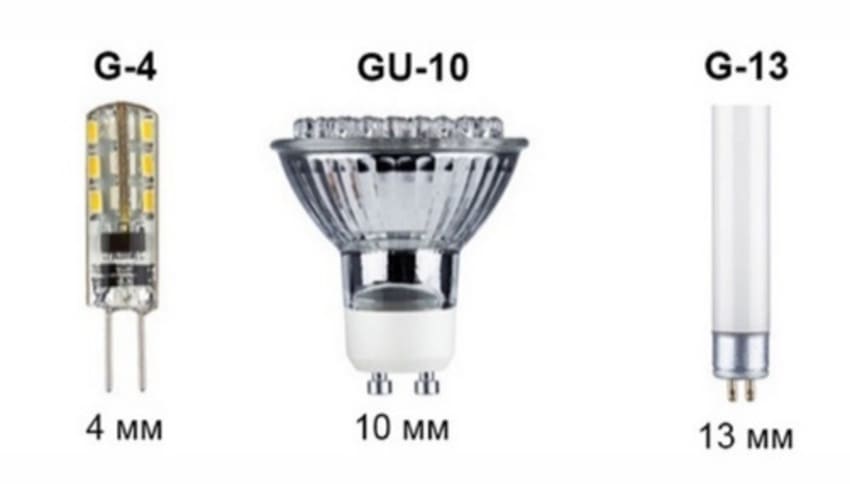

Размеры цоколей типа G

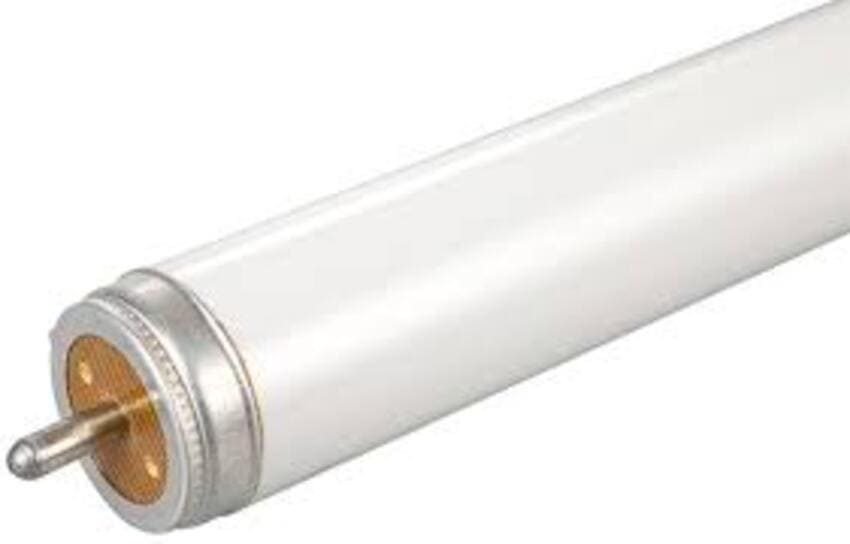

Тип F — одноштырьковый разъём
Применяется в конструкции галогеновых и люминесцентных ламп, имеющих трубчатую форму. Одноштырьковым такой цоколь называется условно, так как по факту у любой такой лампы имеется два штырька. Просто расположены они на противоположных концах стеклянной трубки. Цоколи вида F выпускаются в нескольких модификациях, различающихся формой штырьков. Обозначаются они маленькими латинскими буквами a, b и c, что указывает на цилиндрическую, рифлёную и особую форму штырька.
Одноштырьковый цоколь

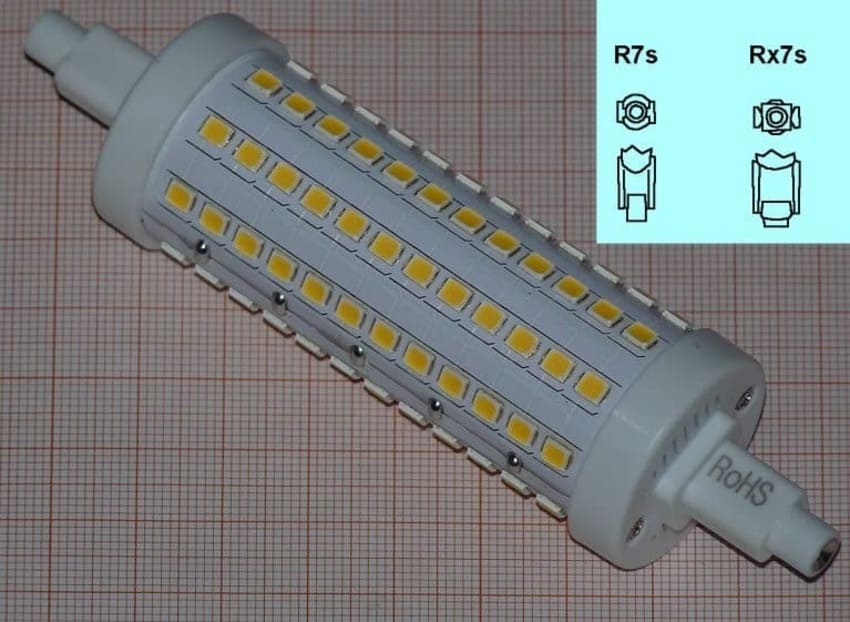

R — цоколь с утопленными контактами
Аналогичный по принципу F-разъёму, у которого вместо выступающих штырьков на торцах выполнены утопленные в пластиковый или керамический корпус контакты. Выпускается в двух вариантах, имеющих маркировки R7s и Rx7s. Диаметр разъёма у обоих цоколей составляет 7 миллиметров. Различия только в форме корпуса.
Цоколь типа R
B — штифтовый или байонетный цоколь

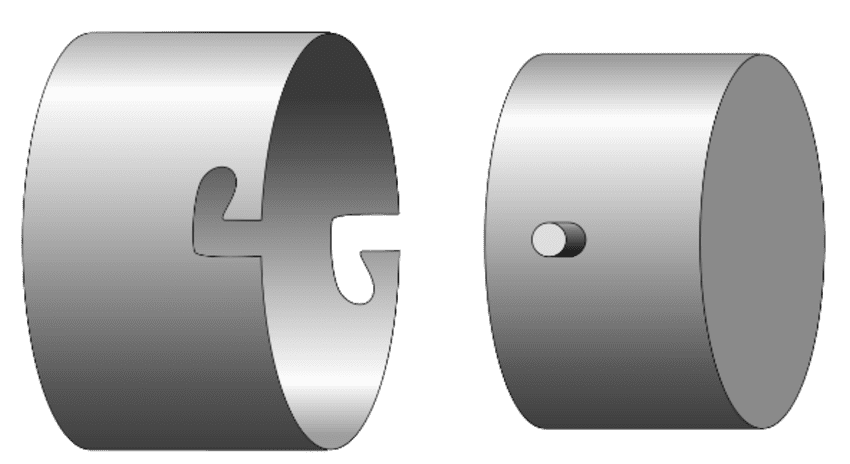

Конструктивно байонетный цоколь представляет собой гладкий «стаканчик» цилиндрической формы, на боку которого есть от одного до пяти штифтов. Они служат для крепления в вырезах и пазах в совместимых с ними патронах. Такие лапочки распространены в автомобильной и другой подвижной технике, где для питания освещения используется ток с низким напряжением (12 или 24 вольта). Байонетный форм-фактор отличается надёжностью там, где осветительные приборы подвержены воздействию вибрационных нагрузок.
Байонетный цоколь
S — софитный

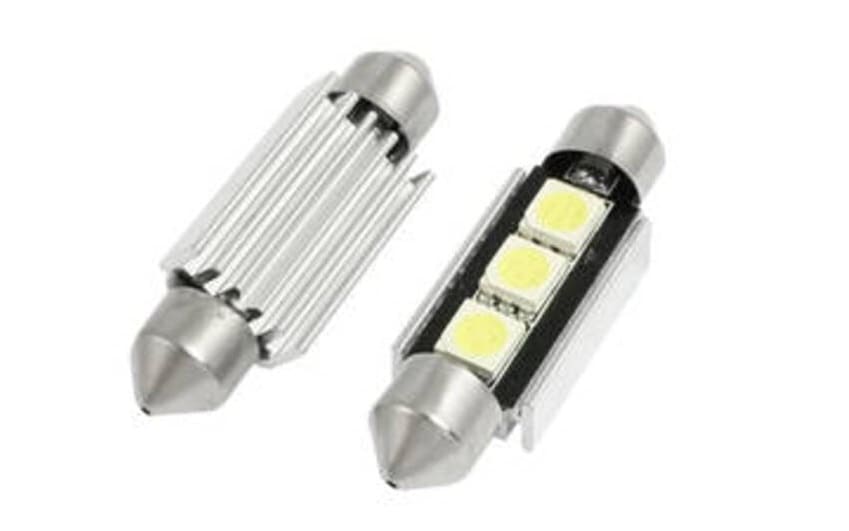

Визуально лампочки с софитным цоколем напоминают плавкие стеклянные предохранители, встречающиеся в бытовой технике и электронике. Типовой вариант — стеклянная колба с двумя металлическими наконечниками, которые и выполняют роль цоколя. Встречается в фоновых подсветках, узкоспециализированных приборах, а также в автомобильных светильниках. Крепятся такие лампочки в пружинящие гнёзда, изготовленные в виде изогнутых парных пластинок.
Софитный цоколь
P — фланцевый
Конструкция разработана с упором на чёткое позиционирование источника света. То есть, и цоколь, и патрон под него, выполнены таким образом, что как-то по-другому, кроме как правильно, установить лампочку не получится. Применяется P-цоколь в автомобильных фарах, прожекторах, вспышках, проекторах.
H — для галогеновых ламп
Данный формат хорошо знаком автовладельцам. Лампочки с цоколем H применяются в качестве источника ближнего и дальнего света в автомобильных фарах. Цоколь отличается широкой юбкой с фиксаторами и двумя или тремя пластинчатыми выводами, которые входят в разъёмы в патроне. Суть этой конфигурации в том, что лампу чисто физически возможно установить только так, чтобы предусмотренный внутри отражатель был направлен в нужную для правильной работы фары сторону.
Выбираем лампу по типу колбы
Для замены лампы в светильнике нужно знать не только тип цоколя, но и форму самой лампы. Для некоторых люстр требуются лампы только определенной формы, чтобы сохранить стилевое единство. Форма лампы не влияет на её технические характеристики и учитывается в основном при создания дизайна помещения.
Сегодня существует несколько популярных типов колб ламп, которые обозначаются латинской буквой и цифрой. Буква указывает на тип колбы, а цифра — на её диаметр в самом широком месте. Диаметр может считаться как в миллиметрах, так и в восьмых долях дюйма.
| Самый распространенный тип колб — грушевидная лампа — обозначается буквой А. Также лампа имеет обозначение ЛОН — лампа общего назначение. Чаще всего встречаются виды — А67, А60, А55. |
| Следующий популярный тип — конические лампы . Им для обозначения присвоены буквы B и С(conical). Эти лампы похожи на свечи, есть даже отдельные виды, у которых верхняя часть имитирует пламя свечи, они имеют обозначение СА. Закрученные лампы помечаются как CF. Два последних типа чаще всего используются в классических светильниках, где вместо плафонов — имитации свечей. |
| Лампа в форме шара — globe — обозначается буквой G. Самые распространенные диаметры лампа:G60, G80, G90. Эти лампы подходят для небольших широких плафонов. |
| Колба имеющая форму гриба обозначается буквой М, представляет собой часть сферы, которая постепенно становится цилиндром. Лампам, у которых часть сферы становится конусом, присвоена буква К. Применяется в основном для потолочного освещения. |
| Во встраиваемых светильниках чаще всего используют лампы формы R. Их называют рефлекторными или «зеркалками» . Такие лампы отличаются ограниченным углом свечения. |
| Лампы с формой, которой присвоена буква T, напоминают цилиндры . Чаще всего распространены лампы T3, Т4, Т20, Т30, Т37. Используются в настенно-потолочных светильниках и подсветке. |
В продаже можно встретить лампы совсем нестандартных форм. Чаще всего в обозначении формы колбы они имеют дополнительную букву:
А — указывает на наличие углового ответвления на конце лампы, чаще всего встречается в лампах канонической форма (СА);
С — дополнительный конус в лампе (например, СС);
D — говорит о наличие углубления или выпуклости;
F – наличие наплыва на лампе (СF);
L – линза на конце лампы;
S — продолговатый цилиндрический участок на промежутке от цоколя до окружности;
T — свидетельствует о наличие цилиндрического окончания после округлости;
W – спираль на лампочке
X – особенная форма (например, геометрическая).
В мире существует несколько десятков типов колб ламп. Мы рассказали о самых распространенных.
1 Перечень существующих видов цоколей – что нам доступно сегодня
Чтобы организовать освещение в доме, мало купить лампочку нужной мощности, нужно, чтобы она еще подходила к патрону в светильнике, а значит, следует ознакомиться с существующими типами цоколей. То есть тех частей, которые вставляются в светильник и фиксируется в нем. Самый распространенный вариант, знакомый всем – винтовая резьба, также называется цоколем Эдисона, по фамилии изобретателя, разработавшего данный тип лампы. Такой вид источника света имеет маркировку Е.
Далее следует упомянуть также довольно давно известные и весьма популярные штырьковые модели, то есть вставляющиеся в специальный разъем, наподобие вилки штепселя любого электрического прибора в розетку. Подобный тип используется в лампах класса G. Имеются также и сопутствующие маркировки, которые мы рассмотрим более подробно. Еще один популярный вид – штифтовые цоколи, у которых помимо нескольких контактов, от двух и более, имеются также два диаметрально расположенных штифта. Всегда обозначаются буквой B.
Винтовая резьба
Далее следуют лампы с утопленными контактами, они требуют соответствующего соединения на светильнике. Цоколи у таких источников света слегка подпружинены, что обеспечивает достаточно плотную фиксацию в разъемах. Для обозначения производителями используется маркировка R. Еще один довольно широко использующийся тип – софитный, то есть соединения имеются на двух концах колбы лампы. Конструкция немного похожа на стандартный предохранитель, увеличенный в несколько раз. Их обозначают буквой S.
Далее следует обозначить довольно специфические цоколи ламп, использующихся в специальных осветительных приборах. Такими, к примеру, являются фокусирующие модели P, имеющие в колбе отражатель – они выдают направленный пучок света и могут использоваться в софитных приборах освещения. Еще один довольно распространенный вариант, имеющий довольно узкий диапазон применения – кабельные цоколи К, которые имеют специальные контактные клеммы для фиксации винтами.
Довольно специфичны лампы бесцокольного типа W, то есть с просто выведенными из колбы жилами проводников. Наименее распространенный тип – лампы с телефонным цоколем T, то есть со специальным разъемом для установки в пультах управления для подсветки индикаторов. Также не распространены ксеноновые лампы для софитов и некоторых оптических приборов, а также фар транспортных средств, обозначающиеся буквой H.
САМ себе МАСТЕР
Классификация светодиодных ламп осуществляется по нескольким параметрам: по назначению, по типу конструкции и свойствам и по типу цоколя.
В зависимости от назначения светодиодные лампы делятся:
· для жилых помещений — в качестве основного освещения;
· для интерьерной дизайнерской подсветки – локальное освещение, подсветка;
· для наружной подсветки и ландшафтного дизайна – архитектурная локальная подсветка объектов дизайна;
· для использования во взрывоопасной среде;
· для уличного освещения – освещение улиц, тротуаров, мостов, стоянок, железнодорожных станция и т. д.;
· для прожекторов освещения — освещение промышленных зданий и территорий.
Производители выпускают, в зависимости от конструкции светодиодных ламп и их свойств, следующие типы Led-ламп:
· общего назначения – применяются для освещения в офисах, жилых помещениях, со световым рассеянным потоком, который наиболее подходит газам человека;
· направленного света – в прожекторах и светильниках для локальной подсветки интерьеров, зданий, ландшафта, в витринах магазинов, рекламе;
· линейные лампы – они имеют форму продолговатой трубки и их используют в светильниках вместо люминесцентной лампы. Они имеют направленный угол света вдоль лампы и поворотный цоколь.
По типу цоколя светодиодные лампы подселяются на следующие:
· с цоколем Эдисона (Е) – имеют цоколь как в обычных ламп накаливания Е27 или меньший цоколь Е14. Подключаются эти лампы непосредственно на 220 вольт без преобразователей;
·со штыревым цоколем (G) – они имеют в качестве контактов штыри с прямимы концами определенной толщины или закруглениями концами. В обозначении указывается диаметр цоколя, расстояние между центрами штырей при 2-х штыревом разъеме. Количество штырей указывается буквами: s — 1 контакт, d — 2, t — 3, g — 4, p — 5 контактов. Подключаются лампы со штыревым контактом на 220 В или на пониженное напряжение через специальный блок питания – драйвер.
· для ламп с поворотным цоколем — используется специальная маркировка, которая указывает диаметр цоколя для определенного типоразмера лампы. Для лампы T5 — 5/8 дюйма/15,9 мм, лампы T8 — 8/8 дюйма/25,4 мм, T10 — 10/8 дюйма/31,7 мм и лампы T12 — 12/8 дюйма/38,0 мм
· со специальными цоколями – они выпускаются редко. Но имеют следующую маркировку: для цоколя с утопленным контактом — (R), цоколь для фокусирующих ламп — (P), для софитных — (S) и штифтовой цоколь — (B).
Маркировка светодиодных ламп мало чем отличается от маркировки компактных люминесцентных ламп. На упаковке кроме производителя лампы и буквенного обозначения led указывают:
напряжение на которое лампа подключается;
мощность лампы и соответствующую мощность лампы накаливания при одинаковой освещенности;
тип цоколя;
световой поток;
количество часов работы.
На корпусе лампы или стекле колбы, трубки указывают производителя, мощность, иногда другие показатели.
Очень интересные публикации по этой теме:
Светодиодные ленты
Как выбрать рекуператор тепла — источник здоровья
Что такое сварка?
Изготовление прокладок для электрооборудования
Светодиодный модуль
Электромонтаж новой проводки
Цоколи светодиодных ламп
Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.
Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.
Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.
Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.
В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.
В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.
В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:
- Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
- Трансформаторы от галогенных ламп не подходят для питания светодиодных.
- Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
- При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.
Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.
Цоколь Эдисона
Цоколем Эдисона называют винтовой механизм, который разработал Томас Эдисон специально для крепления ламп накаливания. С тех пор их выпускали с резьбовыми цоколями разного диаметра. В обозначении «е» означает винтовой тип, а цифра – диаметр в мм. Е14 – один из самых распространенных в России бытовых цоколей.
Конструкция
Устройство
Конструктивно цоколь похож на цилиндр с резьбой диаметром 14 мм. Он изготовлен из алюминия. На верхушке расположен контакт. К нему прикрепляется электрод, который ведет к телу накала. Второй электрод от вольфрамовой спирали присоединяется к резьбе цоколя.
Внутри располагается полый стеклянный изолятор. Он необходим для выкачивания воздуха и закачивания внутрь колбы инертных газов и буферных смесей. Изолятор присутствует только у ламп накаливания и галогенных. У других типов конструкция цоколя аналогичная.
Важно правильно присоединять провода к цоколю. В случае ошибки возникает угроза поражения человека электрическим током
Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе.
Подключение к электрической сети
Размеры е14 стандартные.
Размеры
Маркировка
Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:
- Е – указывает тип (Edison Screw type);
- ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.
Диаметр цоколя
Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.
Фото: пример переходника
Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).
Применение ламп с цоколем миньен
Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).
Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.
Энергосберегающая лампа Филипс (Philips), тип цоколя E14
Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.
Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.
