Принцип работы теплообменника в системе отопления

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

С этим читают

Плюсы и минусы

Основное преимущество битермических радиаторов уже было озвучено. Они стоят дешевле и при этом несущественно теряют в производительности. Совмещение контура для отопления и ГВС практически не сказывается на скорости нагрева проточной воды и в то же время не снижает количество нагреваемой воды. Сравнивая котлы одной мощности у одного и того же производителя, можно увидеть, что допустимый расход горячей воды практически не отличается.

Второй аспект – это способ нагрева воды. За счет трех-четырех точеного крепления внутренней трубки к внешней увеличивается площадь соприкосновения теплоносителя с теплообменником. Фактически тепло от пластин распределяется не только по поверхности внешней трубки, но и переходит частично на внутреннюю трубу. Тем самым повышается скорость нагрева.

Как только кран горячей воды открывается, в трубах уже имеется хорошо прогретая вода. Контур отопления перекрывается, и остаток воды внутри теплообменника дополнительно отдает тепло, не препятствуя его переходу от пластин к горячей жидкости во внутренней полости.

Что же на счет минусов?

И они так же есть. Сложная форма поверхности внутри трубок потенциально повышают скорость отложения солей. Особенно, если установлена высокая температура для отопления в пределах до 95оС включительно. Однако это в большей степени является проблемой не теплообменника, а подготовки воды.

В отоплении по определению теплоноситель необходимо заливать подготовленный. Для этого жидкость избавляют от избытка солей, железа и прочих включений или, по крайней мере, смягчают, добавляют антифриз и прочие добавки, исключающие образование накипи. Даже если не подготавливать воду она в системе теплоснабжения двигается по замкнутому контуру и со временем из нее уходят соли, общее количество которых не пополняется.

В отношении горячей воды все зависит от адекватности пользователя и наличия предварительной очистки и фильтрации. Если есть подозрения, что вода жесткая и способствует образованию накипи, то и одноконтурный котел с большим сечением канала в теплообменнике будет под угрозой.

В любом случае до котла следует установить фильтр или фильтрующую станцию исключающую попадание солей и извести в ГВС и естественно в кран потребителю.

Еще одна особенность – это раздельная работа контура отопления и горячего водоснабжения:

• В первый момент пока открыта горячая вода, при работающем отоплении, потечет почти кипяток (зависит от установленных параметров обогрева).
• Теплоноситель не прогревается во время использования ГВС, однако водяное отопление даже с очень малым объемом все равно обладает высокой теплоемкостью и инертностью. Придется использовать очень долго горячую воду, чтобы ощутить снижение тепла в помещении в зимний период.

Зато в окончании можно сказать и о последнем преимуществе битермического теплообменника. В летний период не возникает проблем с получением горячей воды. Источником тепла для нее остается все тоже горение топлива, и не нужно прогревать весь контур или даже специально подготовленный ограниченный контур по байпасу, чтобы порадовать себя горячим душем.

Широкие возможности кожухотрубного теплообменника

1. Давление в трубках может достигать разных значений, от вакуума до наивысших;
2. Можно достичь необходимого условия по термическим напряжениям, при этом цена устройства существенно не поменяется;
3. Размеры системы тоже могут быть различными: от бытового теплообменника в ванную комнату до промышленного площадью 5000 кв. м.;
4. Нет необходимости предварительно очищать рабочую среду;
5. Для создания сердцевины используют разные материалы, в зависимости от затрат на производство. Однако все они соответствуют требованиям температуры, давления и устойчивости к коррозии;
6. Отдельный участок труб можно извлечь для чистки или ремонта.

Есть ли у конструкции недостатки? Не без них: кожухотрубчатый теплообменник весьма громоздкий. Из-за своих габаритов он нередко требует отдельного технического помещения. Ввиду большой металлоемкости стоимость изготовления такого устройства тоже велика.

С этим читают

• Теплообменник на трубу дымохода
• Помпейская печь
• Печи кузнецова своими руками
• Котлы со скелетным теплообменником: какие бывают и как сделать своими руками
• Печь для казана своими руками: инструкция по изготовлению кирпичной и металлической печи
• Еще больше возможностей для отдыха! строительство русской печи на улице своими руками: схема и инструкция
• Как сварить печь для бани из трубы или баллона
• Делаем самую простую печку своими руками (10 фото)
• Пример порядовки отопительной печи
• Как правильно установить печь каменку в бане и сауне

Расчет

Выбор подходящего теплообменника сложно выполнить, оперируя только одной лишь его мощностью или пропускной способностью. Эффективность подготовки ГВС зависит и от состояния теплоносителя в первом контуре и во втором, от материала и конструкции теплообменника, скорости и массовой части теплоносителя, проходящего в единицу времени через пластинчатый теплообменник. Однако, естественно следует предварительно выполнить расчет, позволяющий прийти к определенному сочетанию мощности и производительности для выбора подходящей модели.

Базовые данные необходимые для расчета:

• Тип среды в обоих контурах (вода-вода, масло-вода, пар-вода)
• Температура теплоносителя в системы отопления;
• Максимально допустимое снижение температуры теплоносителя после прохождения теплообменника;
• Начальная температура воды, используемой для ГВС;
• Требуема температура ГВС;
• Целевой расход горячей воды в режиме максимального потребления.

Кроме этого в формулах для расчета задействована удельная теплоемкость жидкости в обоих контурах. Для ГВС используется табличное значение для начальной температуры воды, чаще +20оС, равное 4,182 кДж/кг*К. Для теплоносителя следует отдельно находить значение удельной теплоемкости, если в его составе имеется антифриз или другие присадки для улучшения его качеств. Аналогично для централизованного отопления берется приблизительное значение или фактическое на основании данных теплокоммунэнерго.

Целевой расход определяется количеством пользователей для горячей воды и количеством устройств (краны, посудомоечная и стиральная машинка, душ), где она будет использована. Согласно требованиям СНиП 2.04.01-85 необходимы следующие значения расхода горячей воды:

• для раковины – 40 л/ч;
• ванная – 200 л/ч;
• душевая – 165 л/ч.

Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Для посудомоечной и стиральной машинки значения берутся из паспорта и инструкции и только при условии, что они поддерживают использование горячей воды.

Второе базовое значение – это мощности теплообменника. Рассчитывается исходя из полученного значения расхода жидкости и разницы температур воды на входе в теплообменник и на выходе.

где m – расход воды, С – удельная теплоемкость, Δt – разница температур воды на входе и выходе ПТО.

Для получения массового расхода воды следует расход, выраженный в л/ч умножить на плотность воды 1000 кг/м3.

КПД теплообменников оценивается на уровне 80-85%, и многое зависит от конструкции самого оборудования, так что полученное значение следует разделить на 0,8(5).

С другой стороны ограничением по мощности будет расчет, выполненный со стороны первого контура с теплоносителем, где, используя уже разницу допустимых температур для системы отопления, получаем максимально допустимый забор мощности. Конечный результат будет компромиссом между двумя полученными значениями.

Если забора мощности для нагрева нужного количества горячей воды не хватает, то разумнее использовать две ступени подогрева и, соответственно, два теплообменника. Мощность распределяется между ними поровну от требуемого расчета. Одна ступень выполняет предварительный нагрев, используя в качестве источника тепла обратку отопления с пониженной температурой. Второй ПТО уже нагревает окончательно воду за счет горячей воды с подачи отопления.

Типы рекуперативных теплообменников

Большим спросом на сегодня пользуются рекуперативные теплообменные устройства. Соглас но конструкционному исполнению выделяют следующие виды представленных агрегатов:

Кожухотрубный

Это устройство, представляющее собой пучки труб, приваренные к кожуху и прикрепленные к трубным решеткам при помощи болтов. Движение первого носителя тепла в межтрубном пространстве осуществляется через присутствующие на корпусе штуцера. Другой теплоноситель течет по трубам. На корпусе или крышке представленных устройств присутствуют перегородки. В целях повышения отдачи тепла трубы подвергают процессу оребрения методом накатки или навивки ленты.

Погруженный

Его конструкция предполагает погружение одного теплоносителя в емкость с другим. Такие устройства характеризуются дешевизной и простотой.

Движение воды в межтрубном пространстве происходит с малой скоростью, результатом чего становится малая теплоотдача.

Теплообменные устройства типа «труба в трубе»

Состоит из нескольких звеньев, расположенных друг над другом и соединенных между собой. Каждое звено представляет собой конструкцию из вставленных друг в друга труб, между которыми и происходит теплообмен. Их целесообразно эксплуатировать при высоких показателях давления и небольших расходах воды в системе.

Выбираете алюминиевые радиаторы для дома? Узнайте подробнее о технических характеристиках алюминиевых радиаторов отопления.

Как выбрать тепловой насос вы можете узнать тут

Электрические котлы отопления

Оросительный

Состоит из нескольких рядов труб, расположенных одна над другой, по наружной поверхности которых тонкой пленкой стекает охлаждающая их вода

Его активно применяют в холодильных установках, так как они выступают в роли конденсаторов.

Графитовый

Конструкция теплообменного устройства предполагает наличие блоков из графита, уплотненных между собой при помощи прокладок из резины и

зафиксированных крышками. Графит считается прекрасным проводником тепловой энергии. Для устранения пористости происходит его обработка специальными составами.

Используется для химически агрессивных жидкостей.

Пластинчатый

Это устройство изготовлено из пластин, поверхность которых отштампована специальным методом. Результатом такой работы становится образование каналов, по которым движется теплоноситель. Между собой пластины уплотнены. Процесс изготовления такого устройства отличается своей простотой, его легко чистить, он обладает высокой теплоотдачей. Минус – не выдерживает высокое давление.

Пластинчато-ребристый

Состоит из системы разделительных пластин, между которыми находятся ребристые поверхности — насадки, присоединенные к пластинам методом пайки в вакууме.

Предназначены для теплообмена между неагрессивными жидкими и газообразными средами в интервале температур от плюс 200 °C до минус 270 °C.

Обладает малым весом и размерами, высокой прочностью и жесткостью.

Оребренно-пластинчатый

Его конструкция предполагает наличие оребренных панелей маленькой толщины, производство которых происходит при помощи высокочастотной сварки. Благодаря такой конструкции и применяемым материалам удается достичь высокого температурного режима теплоносителя, малого гидравлического давления, высокого КПД, продолжительного срока эксплуатации, низкой стоимости.

Целесообразно его использовать при утилизации тепла газов.

Спиральный

Оснащен двумя каналами, которые навиты в форме спирали около основной разделительной перегородки. Их цель – нагрев и охлаждения жидкостей, обладающих высоким показателем вязкости.

Как использовать?

Существует два основных варианта использования теплообменника для нагрева воды:

1. Первый вариант – подогрев проточной воды. Недостатками этого метода являются ограниченный расход воды, сложность поддержания тепла, отсутствие запасов воды. Плюсы – компактность системы.
2. Нагрев в ёмкости. Теплообменник погружается в бак и заполняется водой. Конструкция позволяет поддерживать температуру длительное время, при этом всегда есть запас воды. Недостаток метода – большие габариты бака требуют много пространства.

Все, что необходимо знать о горячей воде, представлено в этом разделе сайта.

Конструкция и монтаж

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.

При изготовлении нагревательного элемента требуется соблюдение следующих правил:

1. Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
2. Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
3. При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.

Процесс установки нагревательного элемента состоит из нескольких простых действий:

• на дно топочной емкости печи уложить теплообменник;
• в печи предусмотреть отверстия для труб.

Далее следует соединить нагревательный элемент с отопительной системой и запустить воду.

Теплообменник на дымоход

Смонтированный на дымоход теплообменник использует вылетающую в трубу тепловую энергию

На дачах и в банях у «народных умельцев» можно увидеть самодельный водяной или воздушный теплообменник, установленный на дымоход небольшой печи. Получается очень выгодно: тепло не уходит вместе с дымом, а часть его служит для нагрева воды.

Установив теплообменник на дымоход для отопления, можно получать довольно большое количество горячей воды. Конечно, этого не хватит, чтобы обогреть весь дом, но достаточно, чтобы поставить в предбаннике один-два радиатора. Использовать теплообменник на дымоход можно как для отопления, так и для быстрого нагрева воды в бане.

Подобное устройство может быть очень простым в изготовлении. За основу можно взять отрезок большой трубы диаметром 500–700 мм, или сварить бак из нержавейки. В центре конструкции будет проходить вертикальная труба, соответствующая диаметру дымохода, а сверху и снизу должны быть приварены два патрубка.

Изготовление теплообменника для отопления своими руками может стать способом устроить в доме полноценное водяное отопление без приобретения дорогостоящего оборудования.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

• Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
• Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
• Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
• Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

• Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
• Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Обвязка теплообменника

Теплообменные установки преимущественно монтируются в отдельных котельных, обслуживающих многоквартирные дома, индивидуальные постройки, предприятиях промышленности, теплопунктах центральных теплосетей.

Относительно небольшие размеры и масса устройств позволяют выполнить монтаж достаточно быстро, хотя некоторые обладающие большой мощностью модели требуют постановки на фундамент.

При установке прибора необходимо соблюсти основной принцип: заливание фундаментных болтов, посредством которых теплообменник надежно фиксируется, осуществляется во всех случаях. Схема обвязки непременно предусматривает подведение теплоносителя к расположенному сверху патрубку, а к размещенному снизу штуцеру выполняется подключение обратной магистрали. Подача нагретой воды подсоединяется наоборот — к нижнему патрубку, а выход ее — к верхнему.

Пример внедрения теплообменников

В подающем теплоноситель контуре необходима установка циркуляционного насоса. Кроме основного обязательно ставится и равный ему по мощности резервный насос.

Если в ГВС предусмотрена магистраль обратного движения жидкости, то схема и принцип работы пластинчатого теплообменника несколько изменяется. Нагревшаяся вода, подающаяся по замкнутому контуру, смешивается с холодной из водопровода, и лишь затем получившаяся смесь приходит в теплообменник. Корректировка температуры на выходе осуществляется посредством электронного блока, управляющего клапаном подающей теплоноситель магистрали.

При двухступенчатой схеме используется тепловая энергия обратной магистрали, что позволяет наиболее рационально использовать имеющееся тепло и снять с котла лишнюю нагрузку.

В каждой из рассмотренных систем на входе в теплообменник обязательно должны быть установлены фильтры, благодаря которым удается избежать загрязнения системы и продлить срок ее службы.

Типы моделей

Приборы отличаются по способу установки. И это напрямую влияет на эффективность всей системы. Очень часто используется конструкция котла, в котором уже есть внутри теплообменник отопления. Потери тепла в подобных устройствах, практически, сведены к нулю. А для продуктивной работы требуется лишь грамотная настройка.

Внешние конструкции отличаются гораздо меньшей производительностью. Потому что их положение не позволяет хорошо разогреть теплоноситель. Но они применяются там, где отсутствуют индивидуальные обогревательные котлы. Например, в домах, пользующихся централизованным отоплением.

Буржуйка с теплообменником. Видео

Про особенности изготовления буржуйки из газовых баллонов с теплообменником можно узнать из видео ниже.

Несмотря на широту сфер применения теплообменников, наиболее популярным является их использование в качестве дополнительной системы отопления. Оптимальные технические характеристики обеспечивают качественный прогрев помещений любой площади. Установка полов с теплообменниками не занимает много времени, они просты в эксплуатации и долговечны. Необходимо своевременно проводить профилактические осмотры системы, чтобы своевременно устранять возможные проблемы.

Принцип работы

Ключевой принципы работы пластинчатого теплообменника: передача тепловой энергии от согревающего потока к нагреваемому через пакет специальных пластин. В ходе этого не происходит смешивания сред, контакт выполняется исключительно за счёт пластин (толщина каждой может составлять до 1 мм). Среды движутся по разные стороны одной пластины, из-за чего происходит чередование горячего и холодного потоков.

Общий блок прибора конструируется из пластин гофрированного типа (обычно выполняются из стали, но могут быть сделаны из другого материала, если этого требует ТЗ, сформированное для проекта) с ровным рельефом. В конструкции они тесно прижимаются друг к другу. На участках, где потоки могут смешиваться, на периферийных частях, добавляется специальный уплотнитель, выполняющий функцию герметика, препятствующий смешиванию.

При сборе конструкции задействуется холодная штамповка, каждая новая пластина блока пластинчатого теплообменника поворачивается на 180 градусов по отношению к предыдущей, получается изгиб рифления ряда каналов для правильного прохождения воды. Чередование потоков в блоке происходит за счёт сбора в коллекторы, получаемые из отверстий в верхней и нижней части пластины.

Рельефность повышает теплотехнические свойства, а также увеличивает степень самоочистки застойных областей, снижает отложения накипи (или иных загрязняющих элементов) на поверхности. Благодаря этому обслуживание прибора не представляет особых сложностей и позволяет провести все технические процедуры самостоятельно, изрядно сэкономив при этом.

Основная функция теплообменника для котла

В теплообменнике происходит нагревание воды, которая циркулирует в системе и передает тепло радиаторам

На горелку котла подают газ и воздух для сжигания. Газ горит, выделяя тепло, продукты сгорания выводятся вовне. Источник тепла в этом случае – элемент неподвижный.

Теплоноситель – вода или антифриз – поступает в теплообменник. Это устройство, которое обеспечивает теплообмен между двумя средами с разной температурой. Последний размещается в камере сгорания над горелкой. Вода, двигаясь по теплообменнику, нагревается и подается в трубы отопления. Чаще всего устройство имеет вид набора пластин или трубок. Чем больше его рабочая поверхность, тем лучше и быстрее нагревается вода.

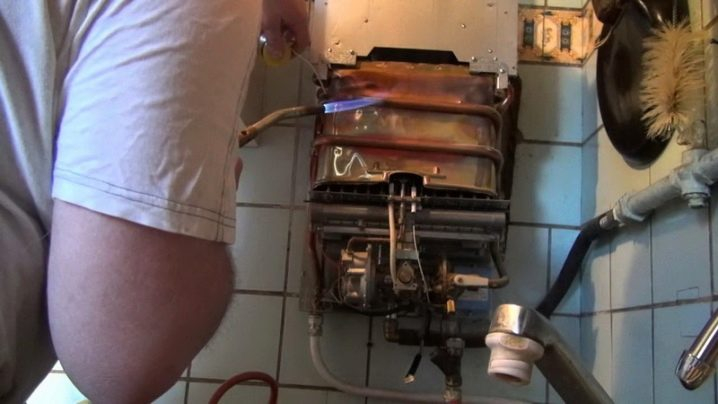

Нарушения в работе колонки и их устранение

Если вдруг потек водонагреватель, иногда причина состоит в износе прокладок. При снятии кожуха становится понятно, оправдалось ли это предположение. Отыскав свищ в теплообменнике, многие потребители интересуются: как заменить проблемную деталь. Но трудность в том, что цена запчасти достигает 30% от платы за совершенно новый нагреватель.

Куда практичнее запаять механический дефект, используя паяльник. Припой плавится примерно при 200 градусах. Точное значение определяется маркой конкретной детали. Даже если будет долго кипеть вода, она не нарушит целостность «заплатки». Подобное решение одинаково актуально для российских и иностранных колонок. Ведь риск поломки присутствует везде, различается только срок службы, но дефекты все равно появятся в любой модели.

Настенные котлы с битермическим теплообменником

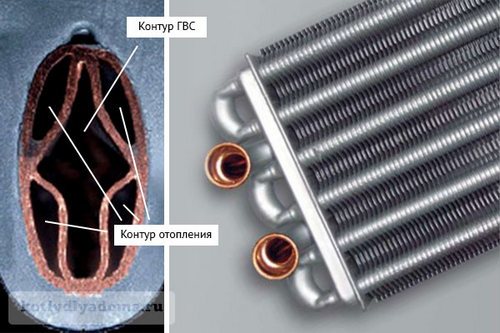

Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

1. Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
2. При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

• Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
• Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
• Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
• Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

• Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
• Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
• Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
• Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
• Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рекомендуем: Как промыть радиатор отопления в квартире, алюминиевый, чугунный, биметаллический

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

Особенности теплообменника

Разберемся, для чего нужен теплообменник. В устройстве две различные среды делятся между собой тепловой энергией. Горячая вода в одной емкости отдает свою температуру холодной жидкости, которая движется в другом резервуаре. А самым простым примером выступает система из двух стальных труб разного диаметра.

По меньшей двигается холодная вода. А небольшой участок этой трубы помещен в другую, большего диаметра. В последней находится горячая вода. И уже через короткое время температуры обеих жидкостей сравниваются.

Чтобы процесс протекал устойчиво и постоянно, воду заставляют двигаться (циркулировать). А придание потокам определенных скоростей позволяет свести к минимуму все потери тепла. Причем для нагрева сразу двух систем используется лишь один источник энергии.

Такое обустройство значительно повышает автономность жилища. А исключение из работы лишнего оборудования позволяет меньше зависеть от сетевых ресурсов. Тем самым снижая расходы в доме на энергоносители.

Теплообменник из нержавейки Источник s-ip.com.ua

На работоспособность всей системы влияет:

• Модель устройства (конструкция).
• Температурный режим.
• Состояние системы.

Последний пункт относится к величине потерь тепла. За это отвечает поверхность труб, по которым двигается жидкость. Если на стенках образовалась накипь, то теплоотдача системы значительно понижается. На последнюю влияют и другие факторы, вплоть до простых жировых отложений.

В борьбе с потерями на первое место выступает профилактика засоров и загрязнений. Теплообменник для отопления оборудуется фильтрами, которые отсеивают посторонние частицы и взвесь. Также через определенные промежутки времени устройство должно проходить полную очистку от накипи и других отложений. Для этого его разбирают и промывают при помощи специальных средств.

Теплообменник для печи

Теплообменник в печь для отопления можно изготовить самостоятельно, для этого обычно используется листовая 3-мм сталь или трубы, которые могут быть профильными или круглыми. Толщина их стенок может изменяться в пределах от 3 до 5 мм, тогда как диаметр обычно варьируется от 30 до 50 мм.

В качестве альтернативного решения для этой цели можно использовать трубы из нержавейки или меди. Однако из-за их высокой стоимости материал используется довольно редко. Да и с применением листового металла регистры изготовить проще. Их будет легче чистить при эксплуатации. Однако обычно они имеют меньшую площадь контакта с горячими газами или пламенем, ведь в большинстве случаев представляют собой сплошную поверхность, а в теплообмене участвует лишь внутреннее основание, обращённое к пламени.

Если изготавливать такой теплообменник для отопления частного дома из трубы, то он будет иметь такие же размеры, как и в вышеописанном случае, но теплообменная площадь увеличится. Ведь горячие газы и пламя будут контактировать. Однако при изготовлении придется изрядно потрудиться, особенно это касается тех конструкций, которые полностью состоят из трубы круглого сечения.

Если вы решили прибегнуть к технологии, которая предполагает применение труб, то лучше предпочесть цельнотянутые бесшовные изделия, которые дополнительно укрепляются сварным швом. Их следует расположить с наружной стороны регистра, в том месте, где находится кирпичная кладка.

Когда теплообменник своими руками для отопления изготавливается по такой технологии, довольно часто листовое железо и трубы комбинируют. Это делается для того, чтобы использовать положительные качества изделий, а также для упрощения технологии. В конечном итоге удастся получить достаточно внушительную теплообменную площадь.
