Теплораспределительные пластины для теплых полов

Сфера использования

Система труб с теплораспределительными элементами подходит для новых и реконструируемых построек. Пластины быстро монтируются и служат долго. Термораспределительные конструкции не создают проблем в зданиях с ослабленным фундаментом, т. к. добавляют перекрытию незначительный вес.

Исключается грязь и пыль от использования материалов для бетонной стяжки и уменьшаются трудозатраты на установку теплого пола, поэтому сухая укладка используется в работающих офисах, торговых площадках, цехах и жилых строениях. Для монтажа пола в одном помещении не нужно закрывать фирму или организацию.

Критерии выбора теплораспределительной пластины

Эффективность теплого пола зависит от нижнего утеплителя и финишного покрытия

Выбор изделий заключается в изучении технических характеристик и параметров. Считается, что большой коэффициент теплопроводности металла влияет на КПД системы. Но степень нагрева пола зависит не только от материала пластины. Высокая теплоемкость плохо влияет на регулирующее оборудование, т. к. скорость нагрева будет большой.

На передачу тепла влияет:

• система раскладки и материал труб – пластиковые дольше отдают энергию, чем металлические;
• вид нижнего утеплителя и соблюдение технологии его укладки;
• тип финишного покрытия пола – керамика, ламинат, нагревается быстрее, чем линолеум на основе или ковролин.

Щели в полу затирают, чтобы пар не проникал на пластины — это приводит к коррозии

Ошибочно суждение, что пластины находятся в нагретом состоянии и не подвергаются коррозии. В процессе эксплуатации дома бытовые пары проникают через отделочные покрытия на основание и конструкцию водяного пола. Конденсат в нагретом состоянии действует более разрушительно.

Обращают внимание на присутствие антикоррозионного слоя на поверхности теплоотражающей пластины – тогда можно не ставить слой гидроизоляции при укладке системы. Продавец предоставляет сертификат качества от производителя, чтобы подтвердить надежность изделия

На что обратить внимание при выборе

На сегодняшний день строительный рынок представлен шикарным выбором теплораспределительных листов, все они отличаются между собой видом производства, а также материалом, из которого изготовлен каркас

Чтобы приобрести качественную пластинку, необходимо тщательно изучить ее эксплуатационные характеристики и обратить внимание на следующие показатели изделия:. Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность

На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется.

• Коэффициент полезного действия. Данный показатель не зависит от того, изготовлены пластины из стали или алюминия. Как правило, для улучшения КПД, необходимо дополнительно применять специальные теплоизоляционные материалы, которые при установке конструкции выкладывают небольшим слоем на металлическую фурнитуру.
• Защита от коррозии. Многие считают, что если тепловые листы постоянно нагреваются, то им не грозит коррозия металла, поэтому изделия не нуждаются в специальном покрытии. Подобное мнение ошибочно, так как даже при малейшем попадании влаги через верхний слой пола при высокой температуре создаются благоприятные условия для образования ржавчины.

Стоит также заметить, что выбор пластин зависит и от того, в каком помещении планируется установка «теплого» пола. Для каждой комнаты свойственен свой микроклимат и влажность, поэтому могут применяться профили разных моделей, отличающиеся защитными качествами, аккумулятивной способностью и теплоемкостью. Например, для ванных комнат и кухонь, где наблюдаются постоянные температурные перепады и высокая влажность, подойдет изделие с хорошим антикоррозийным покрытием, а если укладка пола будет выполняться на бетон, для повышения передачи тепла понадобятся пластины из алюминия или меди.

Немаловажным показателем для покупки станет и высота помещения, где устилается пол. Для высоких комнат нужно использовать алюминиевые каркасы, они быстрей передают тепловую энергию, и поток теплого воздуха равномернее распределяется по всему периметру помещения.

Подводя итоги, можно сказать, что пластины играют огромную роль в распределительной системе и обеспечивают помещение хорошим обогревом. Но чтобы конструкция эффективно работала, к данным элементам нужно также подбирать и качественные трубопроводы. От теплопластин зависит только передача энергии. Поэтому следует побеспокоиться и о наличии изоляционной подложки. До начала монтажных работ необходимо выполнить правильные расчеты материала и подготовить схемы установки.

О том, как загнуть алюминиевую пластину для теплого пола, смотрите в следующем видео.

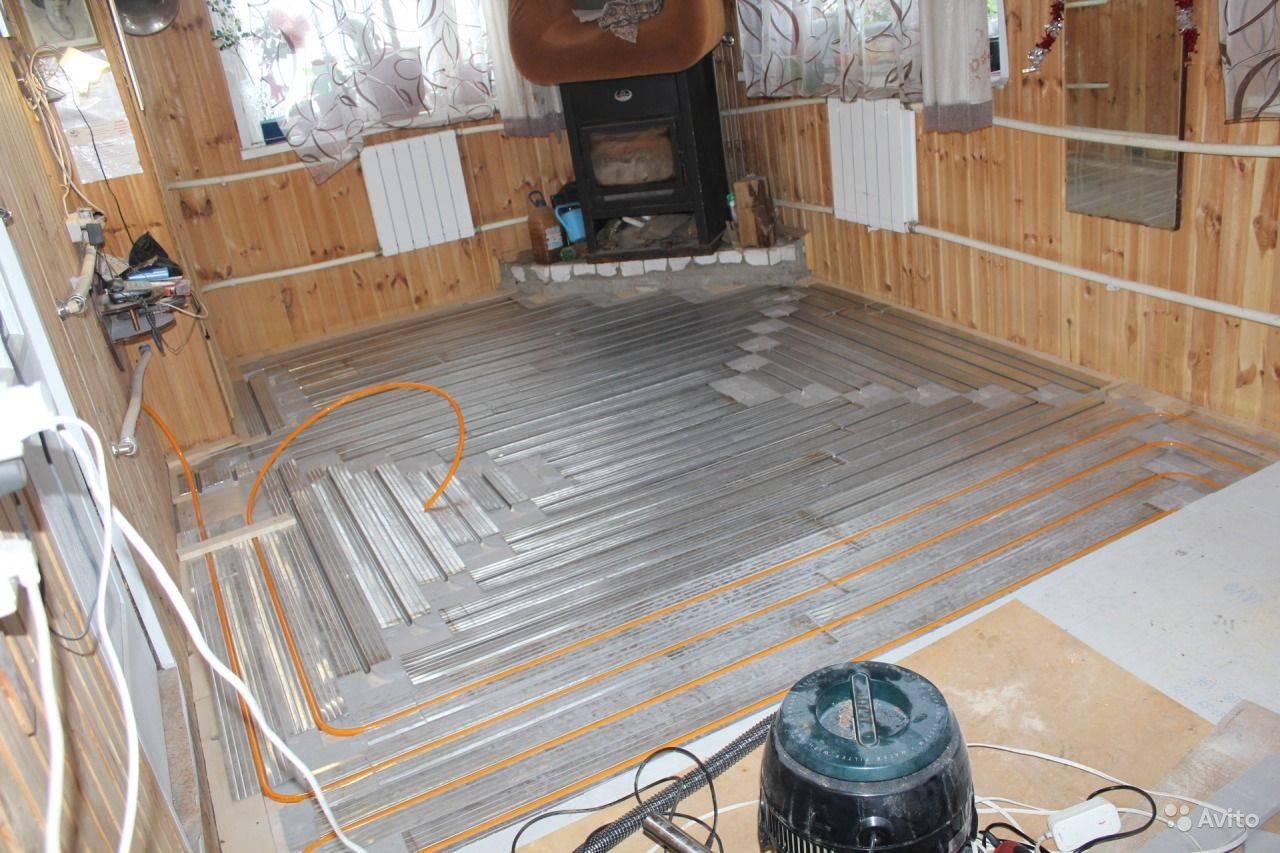

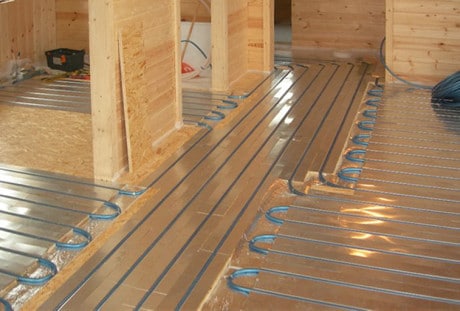

Применение теплораспределительной пластины для теплого пола в фото

Применение теплораспределительной пластины для теплого пола в фотографиях.

Еще недавно сделать теплый пол в старой квартире было весьма проблематично — традиционный метод укладки теплоконтура под бетонную стяжку не годился в постройках со старыми деревянными полами. Нельзя было его ставить и там, где бетонную стяжку запрещали из-за серьезного перегруза перекрытий. Вопрос перестал быть проблемой, когда появилась технология установки теплораспределительной системы для теплого пола.

О пластине и системе

Этот метод иногда называют «сухой стяжкой», имея в виду, что все работы проводятся по сухому полу без применения обычной в таких случаях цементной заливки.

Суть метода — в установке пластин из алюминия, которые будут нагреваться от труб и распределять тепло по поверхности пола. В качестве основного материала применяются алюминиевые, медные пластины или листы оцинкованного металла, которые профилированы ребрами жесткости и имеют каналы для укладки нагревательных труб.

Ребра жесткости, помимо усиления конструкции, выполняют также функцию компенсатора теплорасширения. А канал, плотно обхватывая трубу, передает ее тепло всей поверхности листа. Лист, в свою очередь, направляет тепло расположенному сверху напольному материалу. Таким образом удается избежать укладки привычной стяжки из бетона, при этом добившись равномерности прогрева комнаты.

: использование пластинчатых теплообменников снижает нагрузку на основание в минимум 7 раз, если сравнивать вес традиционной бетонной стяжки. Вес одной пластины, например, из оцинковки — 550 граммов при длине 1000 мм на 125 мм. Таким образом, зная минимальный шаг раскладки пластин (он соответствует 125 мм), можно рассчитать вес конструкции и то, как она будет обеспечивать теплом.

К достоинствам пластин можно отнести то, что они заранее снабжены специальными насечками, которые позволят при монтаже избежать резки металла — по насечкам пластинки легко отламываются в нужном месте. Это упрощает монтаж, а также существенно экономит время работы.

Функции плиты теплопередачи

Плиты теплопередачи выполняют три основные функции:

Где применяется система?

Теплораспределительная система с применением пластин идеально подходит для ремонта теплоснабжения старого дома, где основа пола — брусья. С помощью этого метода установки можно смонтировать отопление, альтернативное коллективному, даже там, где раньше это было невозможно. При этом новый вид отопления не повлияет существенно на высоту помещения.

Если бетонная стяжка «съела» бы сантиметров десять высоты до потолка, то высота установки теплораспределительной пластины будет не выше 30 мм. Если же конструкцию смонтировать прямо на балки, то потеря высоты и вовсе будет практически нулевой.

В обоих случаях пластинчатый теплообменник укладывают между промежутками между черновым полом, прикрепляя листы к нему. Трубы вводятся в пазы. Финишное половое покрытие кладется сверху

Теплораспределительная система с пластинами отлично подходит также для нового строительства и при проведении реконструкции. Она годится для применения на всех типах полов, имеет малую высоту установки и позволяет сделать монтаж очень быстро. Все это делает систему весьма перспективной.

Как выбрать материал?

Теплораспределительные листы существуют в ассортименте, модели различны по размерам, форме, материалу, из которого они изготовлены. На рынке представлена продукция как импортного производства, так и отечественных предприятий. Выбирая материалы для монтажа теплых полов, нелишним будет знать о некоторых распространенных заблуждениях относительно теплопроводных пластин.

К числу таких относится следующее:

Способ монтажа

Сухая (или настильная) теплая система монтируется по тому же принципу, что и при укладке обычного теплоконтура водяных теплых полов под стяжку. Есть только ограничения по диаметру трубы — она должна совпадать с размером паза на пластине. Все остальные этапы монтажа, включая укладку контура, подключение, совпадают со стандартными этапами работ рассмотренными в видеопособии.

Обзор Применение теплораспределительной пластины для теплого пола .

Особенности деревянных водяных теплых полов

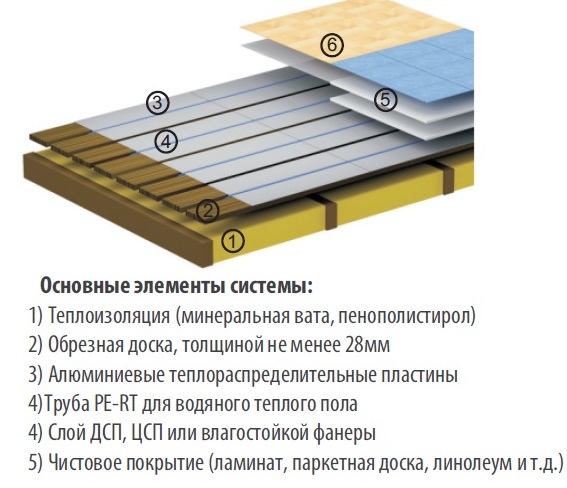

Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.

Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.

Состав конструкции теплого пола по дереву:

• основание со слоем гидроизоляции;
• доски, модули или бруски, разложенные по плану;
• разводка труб с применением пластин;
• изоляция от пара и влажности;
• гипсоволокнистый лист толщиной 10 мм;
• напольное покрытие.

Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.

Сферы использования

Система теплого пола на основе металлических пластин находит активное применение при обустройстве новостроек и домов старого фонда Москвы и регионов. Конструкция оптимально подходит для организации теплоснабжения в деревянных строениях с основанием пола из брусьев. Пластины укладывают непосредственно на балочное перекрытие, при этом нивелируются параметры высоты пирога. Профильный теплообменник располагается между черновой поверхностью и выравнивающим слоем. Водяной контур устанавливается в желоба, при необходимости конструкция оснащается изоляционным/демпферным материалом, затем монтируется финишное покрытие.

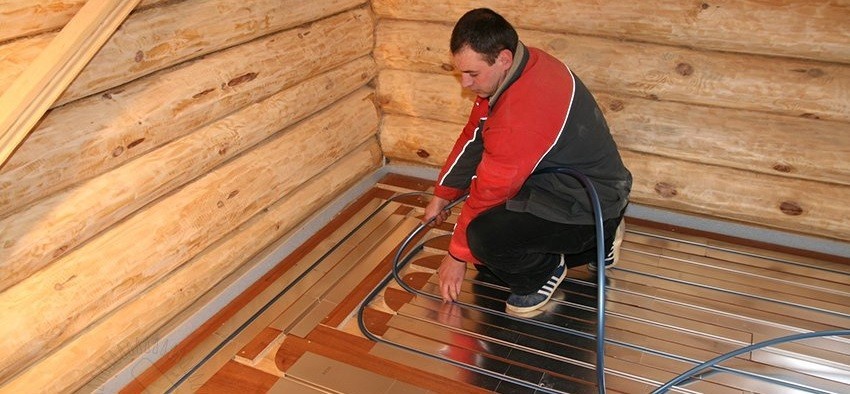

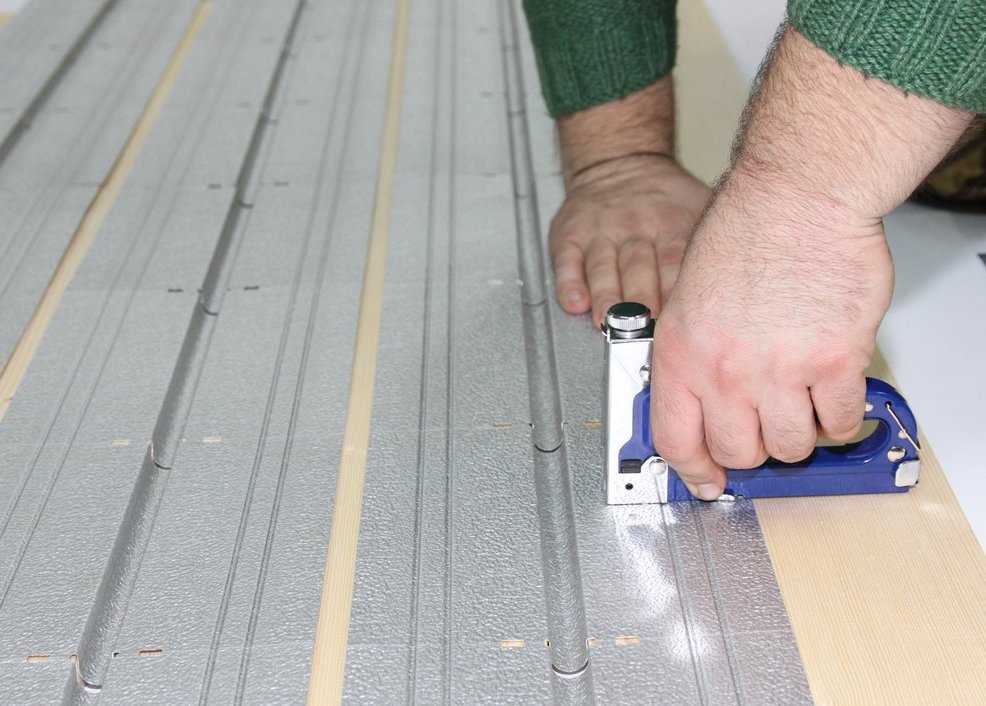

Монтаж пластин для теплого пола

В домах старой постройки с недостаточно прочными перекрытиями и строениях с низкими потолками невозможно применить модель массивной конструкции с формированием бетонной стяжки. Здесь проблема решается интеграцией металлической подложки с каналами для теплоносителя. Оборудование с пластинчатыми профилями не менее активно внедряется в систему теплоснабжения новых построек, установка конструкции проводится на этапе строительства дома.

Особенности теплораспределительных пластин

Металлические теплообменники обладают малым весом. К примеру, пластина из оцинкованного металла размером 1000 мм весит всего 550 г. В итоге по сравнению с бетонной стяжкой, вес конструкции теплого пола, выполненной «сухим» методом, снижается в 7 раз.

Минимальный шаг раскладки труб при использовании метода сухой стяжки равен 12,5 см. То есть, зная шаг укладки труб в контуре, можно подсчитать примерный вес всей конструкции теплого пола. Малый вес конструкции является не единственным преимуществом использования теплораспределительных пластин. Существуют и другие факторы, говорящие в их пользу.

Монтаж теплораспределительных пластин

• Простота монтажа своими руками и экономия времени. В процессе монтажа трубы укладываются в желобки. Их не нужно крепить к армирующей сетке, как делается в случае с заливкой бетонной стяжки. К тому же, при традиционном способе укладки, к эксплуатации водяного контура можно приступать лишь после полного высыхания стяжки, которое происходит через 28 дней. В случае использования металлических теплообменников включать систему можно уже после укладки финишного напольного покрытия.

• В отличие от бетонной стяжки, которой требуется длительное время для разогрева, теплоотражающие пластины нагреваются практически мгновенно, что способствует быстрому нагреву поверхности пола.

• При заливке бетонной стяжки высота пола в среднем увеличивается на 10 см. Установка металлических теплообменников снижает этот показатель до 3 см.
• В процессе установки теплораспределительных пластин отсутствует необходимость резать металл. Каждый теплообменник снабжен специальными насечками, что позволяет просто обламывать его в нужном месте.

Естественно, данные элементы не лишены и некоторых недостатков.

• При отключении отопительного котла теплоотражающие пластины быстро остывают, а бетонная стяжка в течение длительного периода остается теплой.

• Но основным их недостатком является высокая стоимость.

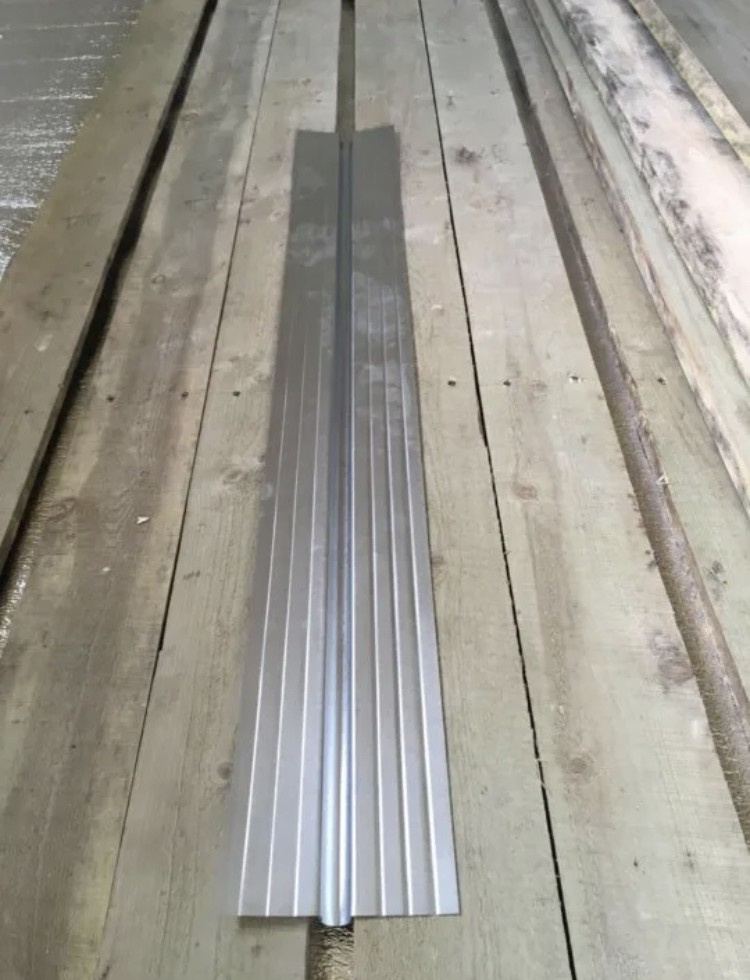

Устранить последний недостаток можно, если изготавливать теплораспределительные пластины своими руками. А так как гнуть алюминий проблематично, это делается на станке.

Станок также изготавливается своими руками. Для этого требуются следующие материалы:

Теплораспределительные пластины RT.FP.SZ.0125

• отрезки фанеры;
• металлический прут диаметром 16 мм.

В отрезке фанеры делается желоб соответствующего диаметра. На него укладывается алюминиевая пластина, в которой металлическим прутом продавливается желоб.

Назначение пластин

Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.

Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.

Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.

https://youtube.com/watch?v=QyR6CNOEMOc

https://youtube.com/watch?v=KivxqJqzWI4

Плюсы и минусы

Применение термораспределительных пластин для теплого пола дает массу практических преимуществ:

• высокий уровень продуктивности. Металлический профиль отличается высокой теплопроводностью, к тому же пластинчатый модуль быстро нагревается;
• легкость монтажа. В отличие от «мокрой» технологии с бетонной стяжкой, при укладке сухим способом не предусмотрены трудоемкие процессы: контур водяной системы не сложно установить в теплоотражающие подложки из профилированных модулей;
• скорость введения в эксплуатацию. После монтажа конструкции с теплораспределительными пластинами для теплого пола и контрольного запуска выполняется финишное напольное покрытие, и система готова к эксплуатации. В случае же укладки с бетонной заливкой по нормативам требуется ждать до 30 дней, чтобы стяжка окончательно высохла, только потом устройство можно вводить в эксплуатацию;
• малые габариты. Теплый водяной пол на основе теплораспределительных пластин востребован в обустройстве квартир с низким потолком, так как способствует сокращению высоты конструкции пирога. Бетонная стяжка предполагает толщину 9-11 см, с применением металлической теплоотражающей подложки этот показатель снижается в 3 раза;
• малая весовая нагрузка. При «мокром» способе укладки создается воздействие на перекрытие весом более 100 кг на квадратуру поверхности. Модель водяного теплого пола с распределительными пластинамипредусматривает нагрузку 10 кг на м²перекрытия. Это идеальный вариант оборудования для обустройства деревянных домов и строений со слабыми несущими конструкциями.

К недостаткам профильных пластин для теплых водяных полов относят следующие моменты:

• металлические модули быстро остывают после того, как отключается теплогенератор. Бетонная стяжка медленно нагревается, но способна аккумулировать тепловой потенциал, и при отключении отопительного контура сохраняет энергию тепла относительно долго;
• ценатеплораспределительной пластины для водяного теплого пола разнится в большую сторону по сравнению со стоимостью бетонной стяжки.

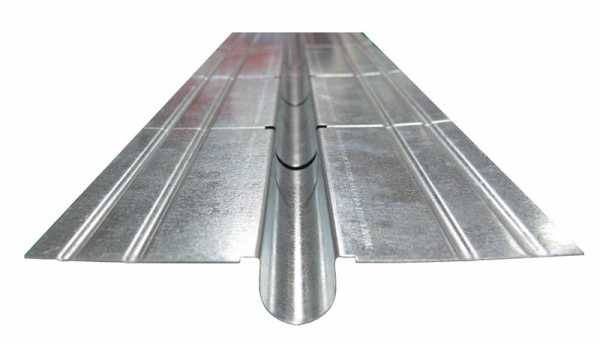

Теплораспределительные пластины: что это такое и из чего их изготавливают

Теплораспределительная пластина является обычным металлическим профильным элементом. При укладке она играет роль подложки для отапливающего контура. В ней имеется специальный Ω-образный паз, в который укладывается трубопровод теплого пола. Кроме паза, пластины снабжены ребрами жесткости, повышающими их механическую прочность.

Фиксируя отапливающий трубопровод, эти пластины одновременно выполняют и другую очень важную задачу. Благодаря им, происходит равномерное рассеивание горячих потоков в объеме отапливаемого помещения.

Теплораспределительные пластины изготавливают из стали или алюминия. Последний вариант является наиболее распространенным. Это объясняется следующими факторами:

• зачастую более эффективным теплораспределением;
• удобством монтажа;
• большей защищенностью от коррозии.

Однако алюминий уступает стали в плане механической прочности. Он легче деформируется. По этой причине применяют алюминиевые пластины там, где основание является совершенно стабильным. А укладывают алюминий чаще всего на полистирольные плиты.

Устройство полистирольной системы

Первый вариант устройства водяных теплых полов наиболее легкий, потому что все материалы продаются в готовом виде и вам остается только монтировать их как детский конструктор.

1. Первым шагом будет подготовка основания. Как мы уже писали оно может быть любым, хоть деревянным, хоть бетонным. Если основание деревянное, то его нужно обработать антисептиком. Если бетонное, то пол вычищается от пыли и обрабатывается грунтовкой глубокого проникновения.

Не забудьте выровнять перед следующим этапом.

2. Как только предварительные работы проделаны, можно настилать пенополистирольные плиты, которые имеют пазы для легкости монтажа. Специально крепить их к черновому полу ненужно.

Продаются они в строительных магазинах, например, в Леруа Мерлен.

Края плиты сделаны таким образом, чтобы легко соединятся между собой.

Пенополистирольные плиты имеют различные модификации. Одни производители делают верхнюю часть плиты в виде бобышек, другие прорезают штробы. Многие наносят на поверхность специальные покрытия. По своим характеристикам все они примерно одинаковы.

3. Далее в пазы вставляются металлические пластины. Представляют они из себя прямоугольный лист из алюминия или оцинкованной стали со специальным пазом, в который вкладывается труба теплого пола.

Эти пластины служат для лучше передачи тепла чистовому покрытию пола. Стоят дорого. Как их сделать и из какого материала можно узнать в следующей главе.

Многие, такие пластины не вставляют тем самым снижая теплоотдачу от труб.

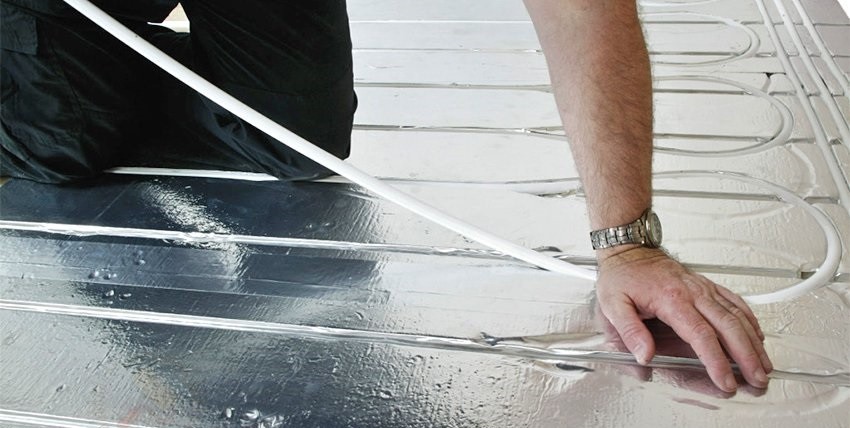

4. На этом этапе происходит раскладка труб по поверхности и проверка всей системы на протечки.

5. Последним этапом является укладка финишного покрытия.

Ламинат укладывается непосредственно на пластины через обычную подложку из вспененного полиэтилена.

Если в качестве чистового пола используется линолеум или керамическая плитка, то сначала нужно положить два слоя влагостойкого (зеленого) гипсокартона толщиной 9,5 мм. Раскладку нужно производит в шахматном порядке для большей прочности.

Если вы захотите вместо гипсокартона (ГКЛ) использовать фанеру, то имейте ввиду что теплопроводность фанеры ниже поэтому теплый пол нужно протапливать дольше.

Особенности системы тёплого пола

Чтобы понять, как металлическая теплораспределительная пластина повышает эффективность работы тёплого пола, нужно разобраться в некоторых особенностях классической системы низкотемпературного водяного отопления.

Тёплый пол состоит из сети греющих труб, уложенных на слой теплоизоляции, по которым циркулирует теплоноситель, например, вода, и замоноличенных в бетонную стяжку.

В отличие от радиаторных систем отопления, теплоноситель тёплого пола не нужно греть до высоких температур. Система рассчитывается таким образом, чтобы в жилом помещении температура на поверхности тёплого пола не превышала 28-29 °C. При этом человек субъективно воспринимает лучистое тепло, идущее от тёплого пола, как более комфортное. В результате температуру в комнате можно понизить и сделать её не 20, а 18 °C, а уменьшение температуры всего на 1 °C позволяет сократить среднегодовое потребление энергоресурсов примерно на 6-12 %.

Т.е. потребитель получает двойную выгоду — эффективную и одновременно экономичную систему отопления. Неудивительно, что с каждым годом увеличивается количество людей, желающих смонтировать в загородном доме тёплый пол. Но, при всех достоинствах системы, она имеет ряд недостатков, связанных, в первую очередь, с особенностями конструкции и монтажа.

Выше мы уже говорили, что трубы тёплого пола находятся в бетонной стяжке, имеющей большую массу.

В результате владельцы домов с деревянными перекрытиями, сюда отнесём каркасники, дома из СИП-панелей, брусовые дома (не рассматриваем плитный фундамент УШП и полы по грунту), вынуждены отказаться от тёплого пола, т.к. его вес просто не выдержат несущие балки перекрытия.

В эту группу можно отнести загородных жителей, которые хотели бы реконструировать, без глобальных переделок, старые дома, перекрытия которых также не рассчитаны на повышенную нагрузку от бетонной стяжки. К третьей группе отнесём владельцев коттеджей, которые планируют смонтировать бетонный тёплый пол, но хотели бы повысить эффективность его работы и уровень комфорта.

Отметим, что классическая схема монтажа тёплого пола связана с «мокрыми работами». Это также накладывает ряд ограничений, например, если бетонирование предстоит производить зимой при отрицательных температурах. Кроме этого, залив бетонную стяжку, необходимо дать ей время на набор необходимой прочности. Это увеличивает сроки проведения строительных и отделочных работ и, соответственно, приводит к возрастанию сметы.

Решить все эти задачи можно, если смонтировать тёплый пол на базе металлических термопластин, сделав т.н. лёгкие «сухие» тёплые полы, или замонолитить теплораспределительные пластины в бетонную стяжку.

Что лучше: термопаста или термопластина, по мнению редакции Zuzako

После того как мы ознакомились с лучшими моделями термопластин, давайте рассмотрим, что лучше: прокладки или пасты, и в чём заключаются их сходства и отличия:

1. Выбор типа термоинтерфейса зависит от зазора между чипом и радиатором охлаждения. Если расстояние составляет 0.1—0.3 мм, то рекомендуется использовать пасту, а если более 1 мм — прокладку.
2. Как правило, теплопроводность пластин меньше, чем у термопасты. Поэтому использование термопрокладки с топовыми мощными процессорами не рекомендовано. Исключение составляют тончайшие металлические пластины, которые при высокой температуре плавятся и заполняют все неровности, обеспечивая отличное охлаждение.
3. Лёгкость нанесения. Нельзя сказать, что нанесение пасты или пластины доступно лишь профессионалам и опытным пользователям. При следовании инструкциям и отсутствии спешки с этим справится даже подросток. Однако термопрокладки всё же более удобны в установке: замере, удалении лишнего и наклейке.
4. Цена зависит от характеристик и производителя термопасты или пластин. И в той, и в другой категории есть бюджетные и топовые модели. Стоимость сильно не отличается.
5. Доступность. Производители предлагают несколько десятков пастообразных термоинтерфейсов, а вот хорошие прокладки можно пересчитать на пальцах обеих рук.
6. Срок эксплуатации. Термопаста высыхает довольно быстро и, соответственно, с такой же скоростью теряет свои свойства.

У каждого вида термоинтерфейса есть свои преимущества и недостатки, и поэтому сложно однозначно сказать, какой из них лучше. Поэтому профессионалы рекомендуют использовать пластины только на ноутбуках. Это связано с тем, что процессор и видеокарта в этих устройствах больше подвергаются нагреву и тряске, а значит, хорошая термопластина будет лучшим вариантом.

Кроме того, для стационарного ПК стоит выбирать термопасту. На большинстве моделей расстояние между чипом процессора и радиатором минимально. В такой зазор сложно установить даже самую тонкую медную или алюминиевую термопрокладку.

Многих пользователей интересует вопрос, можно ли термопасту заменить пластиной, и наоборот. Теоретически это возможно, но специалисты не рекомендуют делать это по двум основным причинам:

1. После демонтажа пластины и нанесения взамен неё термопасты радиатор кулера будет неплотно прилегать к видеокарте или чипу процессора. Это связано с тем, что, в основном, модели прокладок намного толще допустимого слоя термопасты и в зазор станет попадать воздух, способствующий перегреву электронных компонентов ПК.
2. Если снять слой термопасты и установить пластину, то давление на крепление системы охлаждения возрастет. В результате могут наблюдаться перебои в работе кулеров или полный их выход из строя.

Исходя из вышесказанного, не стоит менять один вид термоинтерфейса на другой. В противном случае производитель не будет нести ответственность за поломку или некорректную работу устройства.

Как не совершить ошибку выбирая

На рынке в наше время теплораспределительные пластины

продемонстрированы в большом ассортименте, все они выделяются материалом, формой, изготовителем и размерами. Однако перед тем как подбирать изделие, полезно было бы выяснить о самых востребованных заблуждениях, которые затрагивают такой продукции:

• Недоразумение первое – чем больше проводимость тепла алюминиевой или стальной теплораспределительной пластины, тем выше КПД. Но в действительности на КПД практически не действует материал, из которого сделана пластина . Система тёплого обогревания пола при любых обстоятельствах нагревает воздух в помещении. А вот от правильно подобранного материала для теплоизоляции, который находится под теплораспределительной пластиной, зависит многое.
• Недоразумение второе – необходимо, чтобы теплораспределительные изделия имели высокую теплоёмкость. Но на деле совсем и не имеет значение, как пластина будет накоплять тепло, так как её поверхность греется регулярно. Зато большой уровень теплоёмкости сильно оказывает воздействие на быстроту нагрева, что не становится плюсом для современных сегодня тепловых схем, оснащенных регуляторами.
• Недоразумение третье – изделиям не потребуется создавать защиту от ржавчины, так как поверхность их все время в нагретом состоянии, стало быть, ей не страшна влажность. Это не так. Влага на теплопластине может возникнуть от накопления конденсата или например если сквозь завершальное покрытие просочится вода, а при большой температуре коррозия происходит намного быстрее. Так что во время выбора теплопластины стоит подумать и о приобретении водозащитных составов либо же приобретать материал с уже нанесённым покрытием против коррозии.

Сейчас вы выяснили, что представляет собой теплораспределительная пластина, какими положительными качествами различается и зачем необходима. Установка подобных элементов для устройства пола с подогревом не представляет трудности и может быть сделана собственноручно в сжатые сроки. А вот как происходит процесс установки, вы узнаете из представленного тут видео:

Критерии выбора теплораспределительной пластины

Эффективность теплого пола зависит от нижнего утеплителя и финишного покрытия

Выбор изделий заключается в изучении технических характеристик и параметров. Считается, что большой коэффициент теплопроводности металла влияет на КПД системы. Но степень нагрева пола зависит не только от материала пластины. Высокая теплоемкость плохо влияет на регулирующее оборудование, т. к. скорость нагрева будет большой.

На передачу тепла влияет:

• система раскладки и материал труб – пластиковые дольше отдают энергию, чем металлические;
• вид нижнего утеплителя и соблюдение технологии его укладки;
• тип финишного покрытия пола – керамика, ламинат, нагревается быстрее, чем линолеум на основе или ковролин.

Щели в полу затирают, чтобы пар не проникал на пластины – это приводит к коррозии

Ошибочно суждение, что пластины находятся в нагретом состоянии и не подвергаются коррозии. В процессе эксплуатации дома бытовые пары проникают через отделочные покрытия на основание и конструкцию водяного пола. Конденсат в нагретом состоянии действует более разрушительно.

Обращают внимание на присутствие антикоррозионного слоя на поверхности теплоотражающей пластины – тогда можно не ставить слой гидроизоляции при укладке системы. Продавец предоставляет сертификат качества от производителя, чтобы подтвердить надежность изделия

Критерии выбора пластинчатого теплообменника для теплого пола

Чтобы система отопления работала качественно и надежно, необходимо тщательно подбирать составляющие конструкции

При выборе металлической теплораспределительной пластины следует изучить эксплуатационные характеристики изделия и обратить внимание на следующие параметры:

• теплоемкость. Хотя разработчики и производители тепловых профилей позиционируют собственную продукцию как материал с высокими показателями теплопроводности и отражающих свойств, к этому стоит относиться как к маркетинговому ходу. В процессе эксплуатации наблюдается снижение скорости подачи тепла независимо от условий использования системы обогрева,
• КПД конструкции. Продуктивность теплоотражающей подложки не зависит от материала изготовления. Для улучшения КПД системы в пирог внедряются специальные теплоизоляционные ресурсы,
• устойчивость к коррозии. Стоит помнить о риске образования ржавчины при попадании влаги на поверхность теплораспределительных металлических пластин. Приобретая продукцию, следует удостовериться в наличии антикоррозийного покрытия. В отдельных случаях рекомендуется дополнительно приобрести влагозащитные материалы.

Немаловажным критерием выбора металлических основ для водяного контура считается наличие сертификатов, что гарантирует надлежащее качество продукции.

При выборе профильных модулей, помимо эксплуатационных характеристик изделия, стоит учитывать особенности места установки конструкции

Здесь важно и назначение помещения, и габариты площади, и уровень влажности пространства

В каждом случае актуальны различные модели пластинчатых теплообменников с определенными защитными свойствами, показателями теплоемкости и аккумулятивной способности. К примеру:

• в кухонной группе и санузле наблюдаются активные перепады температур и высокий коэффициент влажности среды. Здесь целесообразно использовать теплораспределяющие пластины с качественным покрытием от коррозии,
• алюминиевый теплообменник способствует эффективной передаче энергии ресурса. При обустройстве просторных интерьеров с высокими потолками отдают предпочтение каркасам из алюминия, чтобы теплые воздушные потоки активно и равномерно распределялись по всей площади помещения.

Нельзя забывать, что пластинчатое основание используется исключительно для передачи тепла. Для эффективной работы системы необходимо побеспокоиться о наличие качественного изоляционного слоя, чтобы исключить риск теплопотерь.
