Электрический тёплый пол: создаём идеальные условия для комфорта

Теплоизоляция дома

Первое, на что надо обратить внимание еще при проектировании — теплоизоляция вашего дома. И чем лучше будет сделана теплоизоляция, тем ниже будет коэффициент теплопотерь, а следовательно и меньше потребуется затратить энергии на поддержание температуры в помещении на заданном уровне

Но теплоизоляция дома это не только утепление стен, также необходимо утеплять пол, а самое главное потолок. Необходимо свой дом превратить в комфортный для проживания «термос». Есть хороший термос, который сутки держит температуру, а есть и плохой термос, в котором уже через 5-6 часов вода становится холодная. Так и с домом. Один дом остынет через 5-6 часов, а другой и через сутки будет теплый.

Конечно, важно качество теплоизоляционных материалов. Они не должны терять свои теплоизоляционные свойства с течением времени

И выражение: «чем больше, тем лучше» будет в самую точку. Чем слой теплоизоляции больше, тем коэффициент теплопотерь меньше, а значит ваш дом будет как «хороший термос». Например, будет очень хорошо если стены дома, пол и крыша будут утеплены экструдированным пенополистиролом толщиной 100 мм или другим теплоизоляционным материалом толщиной не менее 100 мм.

Окна и двери — важные элементы в строительстве загородного дома. Плохое качество и не качественный монтаж может свести на нет все старания по теплоизоляции помещения. О том как правильно выбрать окна и двери, чтобы они не оказались «слабым звеном», мы поговорим в статье 8. Эту информацию я возьму у человека, который больше 20 лет занимается оконными системами. Это будет экспертное мнение «оконного» специалиста.

Сколько потребляет электрический теплый пол электроэнергии.

В среднем, мощность теплого пола составляет от 0,1 до 0,4 кВт/м2. Эта информацию в обязательном порядке указана на коробке и в паспорте изделия. Но для каждого типа тола цифры разнятся:

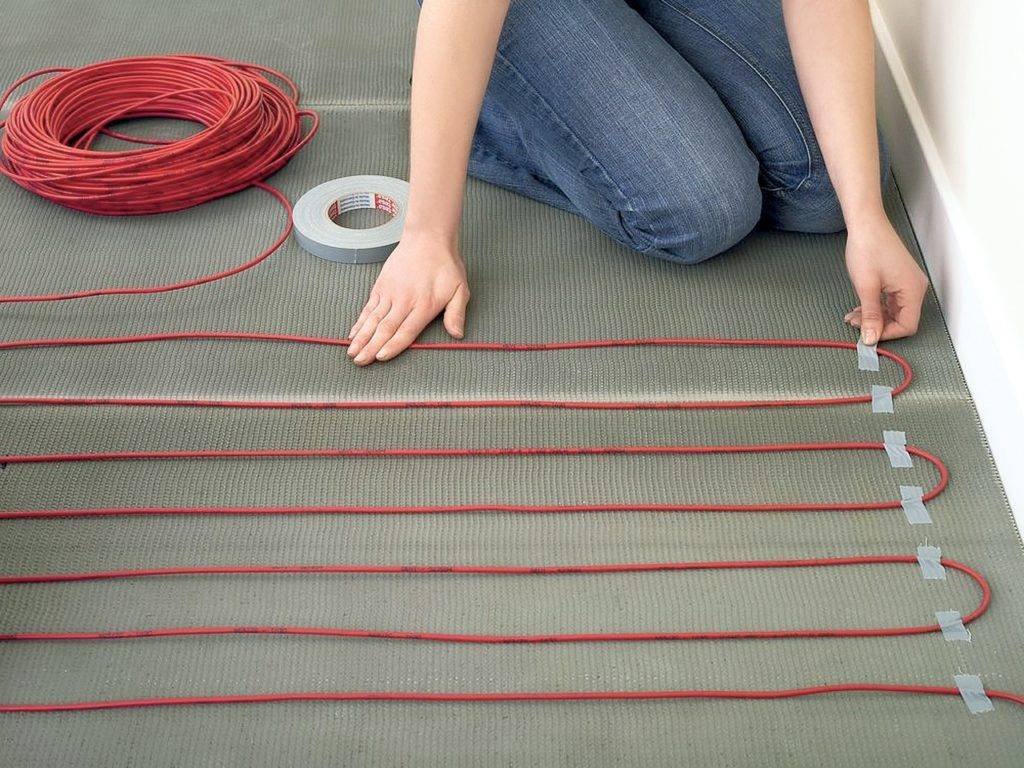

• Греющий кабель потребляет в среднем 30 ВТ/метр длины кабеля. В данном случае мощность на один квадратный метр будет зависеть от количества витков кабеля. Обычно укладывают 5 витков на 1 м2, для получения общей мощности 120 Вт/м2.
• Потребление электроэнергии теплого пола с нагревательным матом колеблется в диапазоне от 120 до 200 Вт/м2.
• Потребление инфракрасного теплого пола в диапазоне 150-400 ВТ/м2.

Исходя из вышеперечисленных цифр экономичнее использовать для обогрева греющий кабель.

Радиаторный обогрев: за и против

Скрытая опасность полов с подогревом. Комфорт или источник болезней?

Смотрите это видео на YouTube

Радиаторы — это традиционная система отопления, которая работает от централизованного сети в квартирах, или от автономного источника в частных домах. Они просты в монтаже, и стоят недорого. К преимуществам можно отнести:

• быстрый прогрев;
• отсутствие дополнительной нагрузки на перекрытия;
• высокое КПД — до 70%.

Против батареи свидетельствуют их громоздкие размеры, и то, что они занимают полезную площадь. Кроме того, они портят дизайн помещения, и смотрятся не эстетично.

Взвесив все за и против — радиаторы или тёплый пол, можно сделать вывод, что монтаж водяной системы трудоёмок и затратен, в сравнении с радиаторами. Но гидропол является более экономичным способом обогрева помещения.

Так как, в квартирах монтаж водяных полов запрещён, а использовать в качестве основного отопления электрические виды дорого, то  рекомендован комбинированный вариант обогрева: радиаторы и тёплый пол.

Вместе они способны создать комфортную атмосферу, при этом ваши расходы повысятся не существенно. К примеру: в помещениях с повышенной влажностью (ванна и кухня) — радиаторы и тёплый пол, а в спальне и гостиной только батареи.

Подводя итог можно сказать, что тёплые полы — современная система со своими плюсами и минусами. Что выбрать, напольный обогрев или радиаторы — решать вам.

Нужно исходить не только из своих финансовых возможностей, но и из характеристик помещения. Если вы правильно сделаете выбор, взвесив все за и против, то комфортная температура в доме вам обеспечена.

Какие инструменты и материалы понадобятся?

После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.

Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:. Для монтажа водяного пола потребуются:

Для монтажа водяного пола потребуются:

• Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
• Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
• Пленка из полиэтилена для гидроизоляции и демпферная лента.
• Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
• Армированная сетка, которая позволяет задать трубам нужное направление.
• Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
• Бетон для финальной стяжки.

Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:

• Теплоизоляционный материал, такой же как и для водяного пола.
• Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
• Строительный скотч или плиточный клей.
• Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.

Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.

Из инструментов потребуются:

• уровень;
• рулетка;
• Карандаш;
• ножницы и кусачки.

После того, как все полностью готово можно приступать созданию теплого пола своими руками.

Как выбрать тёплый электрический пол: основные критерии, заслуживающие внимания

Два типа пола с подогревом

Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.

Теплый пол

В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.

Какой теплый пол лучше

Сейчас существует два типа систем, которые отличаются видом теплоносителя. Одни работают благодаря наличию труб с горячей водой, другие – за счет электричества. И каждая из них имеет свои достоинства и недостатки, обладает характерными особенностями строения. Ознакомимся с ними поближе и узнаем, какая система лучше и предпочтительнее в той или иной ситуации.

Основные функции интеллектуального управления

Программа умного управления теплыми полами имеет ряд функций, которые делают ее незаменимой, а именно:

• Экономия электроэнергии – за это отвечают современные программируемые терморегуляторы. Их монтаж возможен даже в квартире с индивидуальным отоплением.
• Выбор того или иного температурного режима и «графика» подачи тепла. Конечно, когда нагрев не нужен в полном объеме, система не отключается, а держится на более низких температурных показателях. Таким образом она экономит электроэнергию.
• Теплый пол как элемент отопительной системы способен выполнять нестандартные задачи. За это отвечает термостат. Его способности называют безграничными. Так, он способен предотвратить промерзание, поддерживая температуру в системе не ниже +5°С, а также снижать температуру на несколько градусов на ночь, когда все спят под теплыми одеялами.

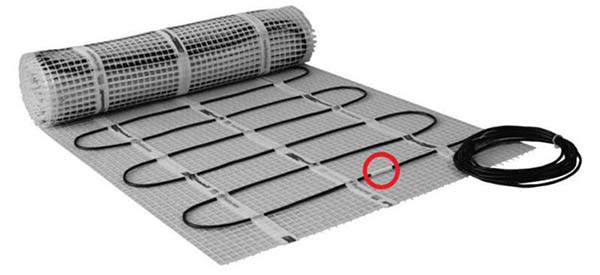

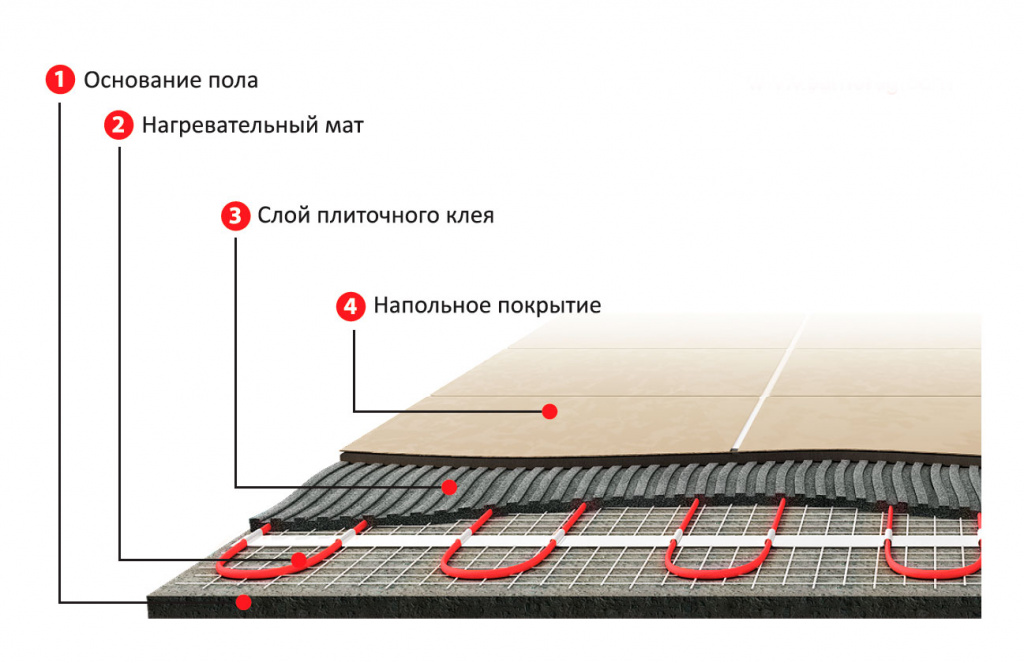

Электрический теплый пол (мат)

Кроме того, сама по себе процедура подачи тепла подобного типа обеспечивает оптимальные условия для человека – тепло распределяется равномерно по высоте. Самая высокая температура на полу, для согревания ног, а если они в тепле, то человек не замерзнет.

Какой теплый пол выбрать для квартиры

К выбору напольного покрытия и теплого пола стоит подходить ответственно, так как каждый вариант имеет свой спектр ограничений, которые надо соблюдать.

Паркет и ламинат

Древесина не переносит постоянные перепады температур. Она быстро приходит в негодность. А паркет просто не пропускает тепло наверх. Поэтому обладателям такого покрытий не стоит планировать установку теплых полов.

Если подобрать ламинат определенных видов, тогда подойдут к использованию и электрические теплые полы. Неподходящий вид ламината может выделять ядовитые составы в воздух.

Линолеум

С линолеумом хорошо сочетать инфракрасный пол. Но так же, как и с предыдущими покрытиями, необходимо подбирать подходящие для нагрева виды.

Керамическая плитка

Электрический кабельный пол станет отличным выбором под плитку. Как правило, такой обогрев устанавливают в ванную. Для прочности плитки главное, чтобы кабель был полностью уложен в стяжку.

Ковролин

Ковролин не пропускает тепло. Поэтому для установки теплого пола потребуется подобрать его вид.

Отзывы

Теплые полы – приятное удовольствие, которое стоит своих денег. Главное — подойти к этому вопросу с ответственностью и нанять опытного специалиста. Качественный монтаж играет огромную роль. Стоит устанавливать только подходящее напольное покрытие, чтобы уменьшить риски опасных выделений и неэффективности обогрева.

Расчёт мощности тёплых полов

При проведении расчетов необходимо учитывать назначение электрического теплого пола. Если это будет основной источник отопления, стоит обратиться к специалистам. Они смогут выполнять подробные расчеты с учетом большого количества факторов:

• площадь дома;
• материал стен, используемый при строительстве;
• размер и количество окон и дверей;
• прочие потери тепла (Rp).

Для самостоятельного выполнения расчета следует воспользоваться справочными таблицами. Найденное значение необходимо умножить на поправочный коэффициент. После этого остается только найти удельную мощность отопительного контура с учетом функций установки.

Основные недостатки

1. Высокий показатель потребления электричества. Проведенные расчеты указывают на то, что на 1 квадратный метр приходится около 150 Вт. Устанавливаемые регуляторы позволяют сэкономить показатель энергопотребления примерно на 40%. Показатель расхода электрической энергии может зависеть от самых различных факторов, для каждого помещения проводятся свои расчеты.
2. Большие расходы связаны не только с высоким показателем энергопотребления, но и большой стоимостью всей системы, а также выполнения монтажных работ.
3. Если напольное покрытие представлено массивом дерева, то оно может рассыхаться и деформироваться. Конечно, этот недостаток касается и водяного теплого пола.
4. Не стоит забывать о том, что обустройство электрического пола требует полной замены проводки по причине возрастающей нагрузки. Часто встречается ситуация, когда из-за повышения нагрузки на электропроводку она не выдерживает и нагревается проводка, после чего может воспламениться и отделочные материалы.
5. Если рассматривать классический источник тепла, представленный проводниками или полупроводниками, то не стоит забывать о том, что при пропускании тока возникает электромагнитное излучение.

Эта информация определяет то, что есть несколько причин по которым некоторые отказываются от электрического теплого пола в пользу водяного. Для повышения эффективности системы при разработке проекта учитывается предстоящая расстановка мебели.

Управление системой обогрева

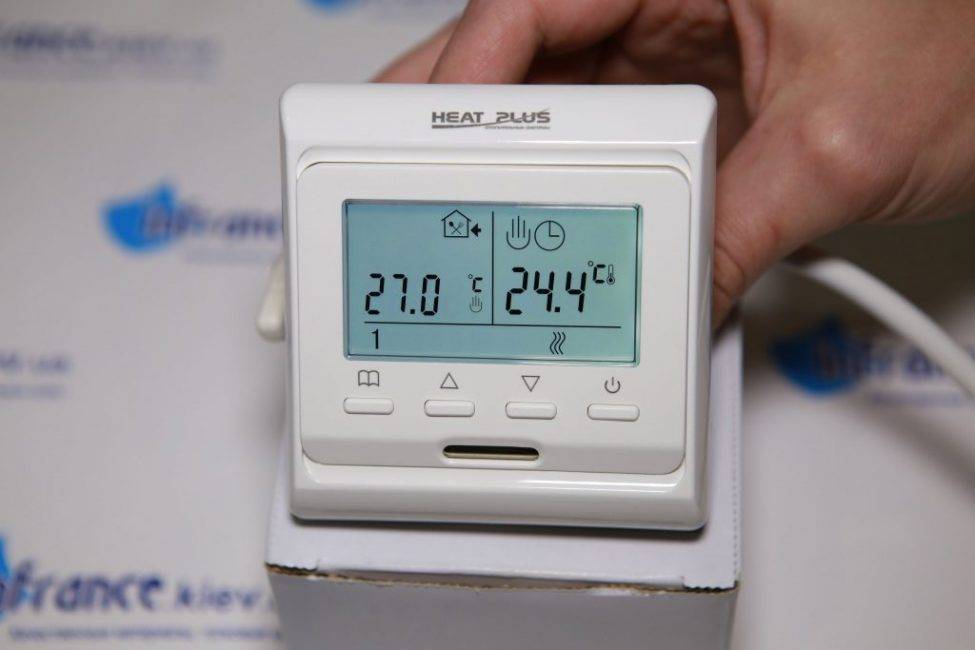

Терморегулятор позволяет управлять системой напольного обогрева

Температура в помещении, нагреваемом с помощью тёплых полов, регулируется специальным прибором – механическим или электронным термостатом.

Показатели считываются датчиками, контролирующими:

• температуру воздуха (если кабель является основным нагревательным элементом)
• температуру напольного покрытия (если осуществляется обогрев детской или ванной комнат)

От выбранного типа управления зависят:

• комфорт находящихся в помещении людей
• продолжительность работы обогревательной системы
• коэффициент полезного действия тёплого пола
• экономия энергоресурсов

Алгоритм поддержания комфортной атмосферы в помещении таков, что температуру пола на термостате необходимо выставлять в расчёте: необходимая температура воздуха плюс 5 градусов.

Современные системы управления позволяют включать и выключать систему подогрева в назначенное время, взаимодействовать дистанционно и отслеживать показатели в разных комнатах.

Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

Расчёт потребления электроэнергии

Особенности водяного пола

Водяной теплый пол часто является частью системы центрального отопления. Правильный теплый пол с водой в качестве теплоносителя сложен в исполнении. При его монтаже требуется определенный опыт и довольно высокий уровень квалификации.

Его можно подключать к теплоцентрали только в новостройках, где имеются теплообменные стояки. В домах старого жилищного фонда это делать запрещено: вода, пройдя по контуру, остывает. Это приводит к тому, что температура носителя у соседей будет недостаточно высокой. Кроме того, зависимость от централизованного отопления не позволяет пользоваться конструкцией после того, как закончится отопительный сезон.

Но если электрокотел входит в комплект, теплый пол будет работать в любое время года.В этом случае потребуются дополнительные затраты при монтаже, но дешевизна эксплуатации впоследствии их окупит. При необходимости систему можно перенастраивать под различные виды источника энергии (любые типы нагревателей, вплоть до солнечных коллекторов, тепловые насосы и т. п.).

Если такой теплый пол будет поврежден, то это повлечет за собой вытекание части воды. Вследствие этого снижается давление и отопление прекращается. В автономной конструкции утечка может составить до нескольких литров. Если пол подключен к центральному отоплению через промежуточный теплообменник, то возможны потери до 10 литров. При отсутствии такого подключения вытечет довольно большое количество воды. Чтобы предотвратить ущерб, который может причинить помещению горячая вода, необходимо как можно быстрее перекрыть соответствующий кран.

Для ремонта поврежденной трубки потребуется разобрать небольшой участок пола (примерно 30 на 15 см).

Этапы монтажа теплых водяных полов

Выбираем теплый пол

Шаг 1. Определяется тип дома – частный или квартира в многоэтажке. В первом случае рекомендуется использовать водяную систему, а во втором – электрическую.

В частном доме лучше обустраивать водяной теплый пол

Шаг 2. Выбирается система нагрева полов – водяная, кабельная, ИК или в виде матов.

Схема отопления двухэтажного дома с теплыми полами

Шаг 3. Оценивается необходимость обустройства стяжки. Если она уже изготовлена, то выбор делается в пользу ИК полов. Если стяжки нет, то можно остановиться на полу кабельном или сделанном из матов.

Водяной теплый пол под стяжку

Шаг 4. Определяется необходимая мощность системы подогрева. Чем больше помещение, тем выше должна быть мощность системы нагрева.

Мощность теплого пола зависит от мощности помещения

Расчет мощности теплого водяного пола

Шаг 5. Определяется назначение помещения. В ванной комнате и в помещениях с высокой влажностью следует отказаться от использования инфракрасных полов, так как велик риск повреждения обогревательной пленки. А вот кабельный и пол из матов подходят отлично. Матовый пригодится и в том случае, если планируется укладка плитки, а стяжка уже залита.

Теплый пол в ванной

Шаг 6

Важно определиться и с возможностью монтажа системы нагрева. Какие-то виды монтируются проще, какие-то – сложнее. Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету

Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету.

Кабельный теплый пол

Калькулятор длины контура труб теплого пола

Шаг 7. На выбор системы подогрева серьезно повлияет и система отопления дома – централизованная она или автономная. Порой уложить электропол проще, чем купить котел и монтировать водяной подогрев.

Электрокотел для водяного пола

Шаг 8. На выбор системы подогрева окажет влияние и выбранное финишное покрытие пола. С кафелем отлично сосуществуют все виды подогрева основания. А вот линолеум с утеплителем, паркет и теплый пол – не самое удачное сочетание, так как в этом случае полного эффекта от системы нагрева ждать не стоит, а расход энергии возрастет. Эффективнее всего подогрев полов работает в комбинации с ламинатом, плиткой, тонким линолеумом, наливными полами.

Какой тёплый пол лучше — водяной или электрический

Правильный выбор системы подогрева основания – это залог длительной ее службы и хорошего настроения хозяина дома. Чем дольше будет работать система, не требуя ремонта, при этом – и хорошо грея полы в доме, тем уютнее будет жизнь домочадцев!

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр

Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы

Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр

Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

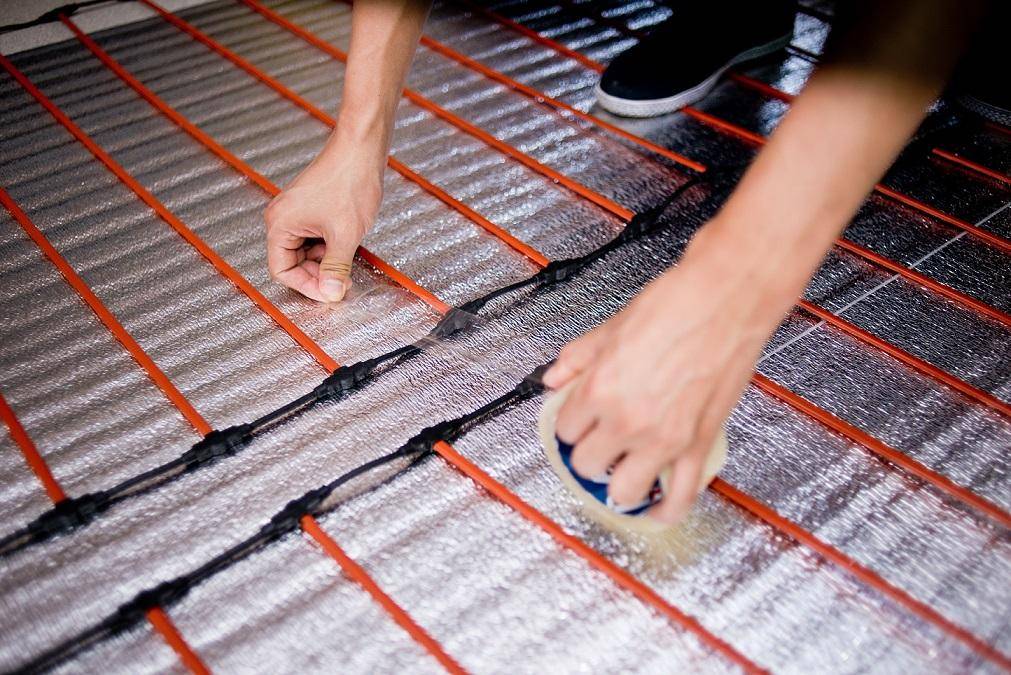

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Ведущие производители тёплых электрических полов

Качество любого товара напрямую зависит от производителя. Теплые электрические полы не являются исключением

Чтобы приобрести качественную и надежную систему, обратите внимание на:

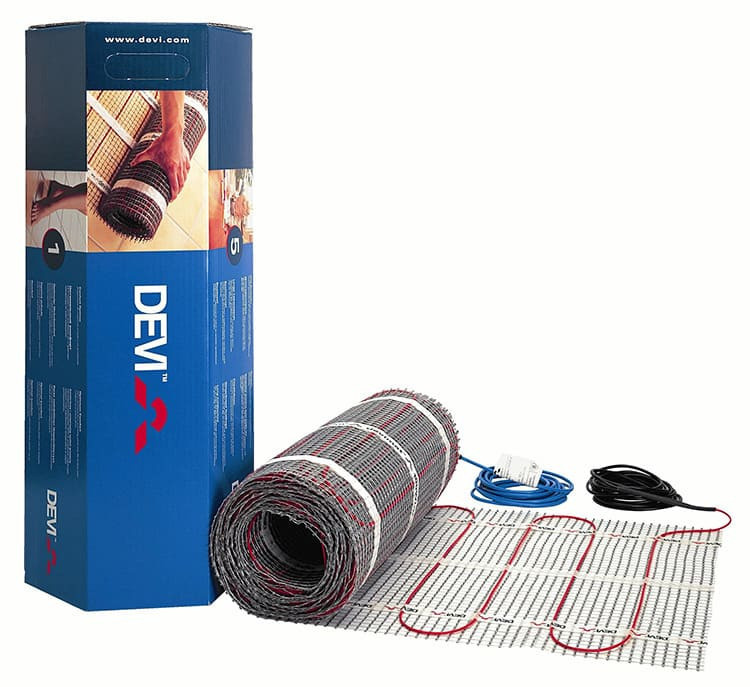

• Деви, производитель из Дании. Компания давно производит нагревательный кабель и дает на него 20-летнюю гарантию. В случае сбоя системы вы всегда можете обратиться за помощью в сервисный центр, специалисты которого смогут бесплатно устранить проблему;
• Калео. Сделано в Южной Корее. Производитель предлагает ИК пленку;
• РЕКСАНТ. Российский производитель занимает одну из лидирующих позиций в СНГ. Предлагает теплый электрический пол для разных типов полов;
• Теплолюкс. Это отечественная компания, которая предлагает кабель, термоматы и инфракрасные пленки, предназначенные для устройства теплого электрического пола. Вся продукция высокого качества и поставляется за границу;
• Одинокий. Финские изделия можно использовать для электрических теплых полов в помещениях с неблагоприятными условиями эксплуатации;
• Унимат. Предлагаемый южнокорейской компанией инфракрасный теплый пол можно использовать для обогрева ванных комнат и саун. Используемые для производства карбоновые стержни не боятся влаги, имеют 20-летний гарантийный срок;
• Рехау. Немецкий производитель является одним из бесспорных лидеров рынка. Производит долговечную, качественную продукцию.

Деви всегда отличного качества.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Лучшие электрические полы под линолеум

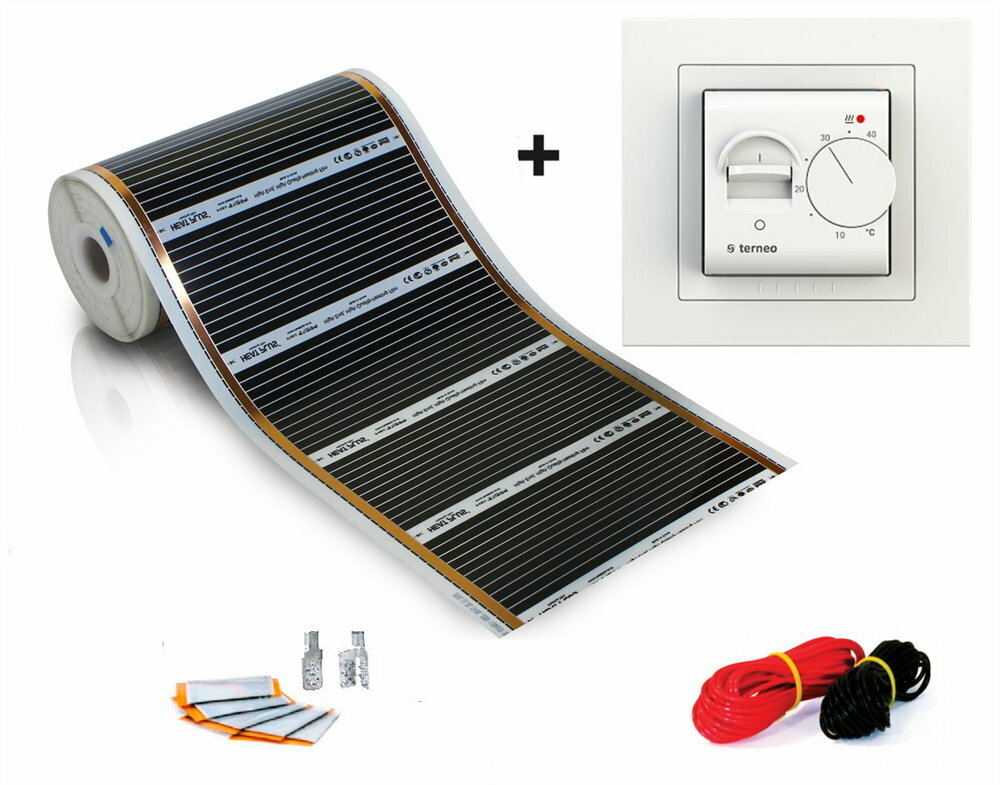

В системах теплых полов с линолеумом рекомендуется использовать ИК-пленку. Этот материал обеспечивает равномерный нагрев по всей площади, а терморегуляторы помогают выставить температуру с высокой точностью. При температуре выше 28 градусов линолеум может начать растягиваться, что негативно скажется на качестве материала. Особенностью инфракрасной пленки является возможность обеспечить комфортные показатели температуры воздуха при низком уровне нагрева напольного покрытия. Команда ВыборЭксперта.ру изучила отзывы на электрические теплые полы отечественного и зарубежного производства

Эксперты отобрали для тестирования 7 пленочных полов и предлагают обратить внимание на продукцию трех брендов

Electrolux ETS 220-4

Комплект от шведской компании предназначен для обогрева 4 кв.м. полезной площади. Инфракрасная пленка толщиной 0,338 мм устойчива к высоким температурам – до 110 градусов. Нагревательные элементы выполнены из карбона и могут использоваться в жилых комнатах, на открытых террасах и площадках. В комплекте поставки есть все необходимое для монтажа: проводка, зажимы, изолента.

Удельная мощность 220 Вт/кв.м. позволяет применять теплый пол для вспомогательного и основного отопления. ИК-элементы быстро нагревают напольное покрытие, мебель, которые отдают тепло воздуху и создают комфортные условия в помещении. Расход электроэнергии значительно ниже, чем у систем кабельного обогрева, благодаря высокому КПД.

Достоинства:

• Устойчив к коррозии всех элементов;
• Степень защиты от влаги и пыли соответствует классу IP52;
• Сухой монтаж;
• Минимальные показатели электромагнитного излучения;
• Гарантия производителя 15 лет.

Недостатки:

Высокая цена комплекта.

Eastec Energy Save PTC

Нагревательная пленка нового поколения в удобном для монтажа формате 1х1 м. Саморегулирующийся нагревательный элемент в месте локального перегрева снижает нагрузку на 25-30%, что защищает линолеум от температурных деформаций. В основе ИК-пленки карбоновые элементы, надежно защищенные от влаги и механических повреждений высокопрочным электротехническим полиэстером. Удельная мощность 220 Вт/кв.м. делает источник тепла универсальным.

Токопроводящие шины изготовлены из меди высокой чистоты, контакты – из серебряной пасты. Конструктивные особенности положительно влияют на КПД и рентабельность применения. Допускается использование пленки на открытых площадках и в жилых комнатах. Максимальная температура нагрева 60 градусов. Рекомендуется укладывать полосами до 8 метров, с шагом линии отреза 25 см.

Достоинства:

• Удобный монтаж;
• Гарантия производителя 15 лет;
• Срок службы 50 лет;
• Расход электроэнергии на 30% ниже, чем у конкурентов по классу;
• Высокая термическая безопасность основания.

Недостатки:

В комплекте нет терморегулятора и монтажных «крабов».

Национальный комфорт ПНК 220

Практичная инфракрасная пленка для сухого монтажа под линолеум. В основе – карбоновый элемент с продолжительным сроком службы. Внешняя оболочка изготовлена из прочного лавсанового полотна, которое может выдерживать значительные статические нагрузки. Формат пленки удобен для работы на балконах, в жилых комнатах со сложной планировкой и офисах.

Удельная мощность 220 Вт/кв.м. делает оборудование актуальным для основной системы отопления. Производитель предлагает приобрести дополнительно программируемый терморегулятор. При установке этого оборудования ИК-пленка будет экономить до 70% электрической энергии, а возможность выбрать нужный режим поможет снизить затраты на отопление при отсутствии жильцов в доме. Безопасность обеспечивается двухслойной изоляцией проводов.

Достоинства:

• Равномерный нагрев поверхности;
• Простой и быстрый монтаж;
• Заметно не поднимается уровень пола;
• Отсутствие электромагнитного излучения;
• Быстрый прогрев;
• Хорошая комплектация.

Недостатки:

Гарантия на комплектующие только 1 год.
