Устройство электрических теплых полов под плитку

Характеристики тёплых электрополов

Рассмотрим характеристики электрической системы напольного подогрева, разбив их на достоинства и недостатки.

Теплый электрический пол – это система, использующая в качестве источника тепла электричество

Достоинства:

• практичность – возможность монтажа своими руками, простота управления;
• универсальность – возможность использования системы не только в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
• быстрый нагрев поверхности пола электроэлементами;
• равномерная конвекция тепла со всей площади подогреваемого пола, не требующая высоких температур основания и исключающая концентрацию пыли на источнике тепла;
• гарантированная сухость пола;
• снижение потерь тепла через поверхность потолка – вверху располагается остывший воздух;
• исключение обуви из перечня факторов износа плитки;
• экологичность – отсутствие токсичных выделений, сопутствующих подогреву – дыма, запахов, пара.

Недостатки:

• зависимость от наличия электроэнергии;
• необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
• ограничения в выборе облицовочного покрытия;
• сложность производства ремонта нагревательных элементов из-за отсутствия к ним технологического доступа;
• дороговизна эксплуатации, обусловленная значительным потреблением электроэнергии (140-160 Вт/м2 для быстрого нагрева пола).

Доводы, как за, так и против, серьёзны, поэтому принятие решения по целесообразности монтажа системы подогрева полов зависит от заказчика и конкретных обстоятельств.

Почему под плитку не рекомендуется теплый пол с водяным обогревом

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

Укладка труб водяного теплого пола

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Устройство теплого пола

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Коллекторный узел и элементы управления теплым полом

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Нанесение клея на кафель

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Отклеившееся кафельное покрытие придется менять

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

Плитка поверх труб прогревается неравномерно

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Первый запуск теплового пола

Если допустить ошибки при включении теплого пола, это может привести к снижению его эффективности или к растрескиванию клея и отслоению керамической плитки. Очень важен именно первый запуск, поэтому необходимо соблюдать несколько простых рекомендаций:

1. Если использован нагревательный кабель в стяжке, то включать его можно не ранее чем через 28 суток после заливки. Именно столько бетон набирает свои прочностные характеристики. А если в помещении невысокая температура и большая влажность, срок может быть еще больше.
2. Для вариантов, которые закрываются плиточным клеем, срок ожидания обычно составляет 10-12 суток. Если на упаковке есть другие указания на этот счет – следовать им.
3. Вначале включить минимальную температуру и дождаться нагревания. Инфракрасные прогреваются быстрее, кабельные – медленнее. Далее постепенно увеличивать температуру в течение 3 суток, чтобы довести ее до максимума. Затем таким же образом понижать ее до минимума на протяжении 3 дней.

Соблюдение правильного порядка первого запуска гарантирует, что в стяжке и плиточном клее не появятся трещины

Важно не включать теплый пол до высыхания бетона или клея, иначе из-за влаги в материале образуются пустоты, из-за которых эффективность нагрева снизится

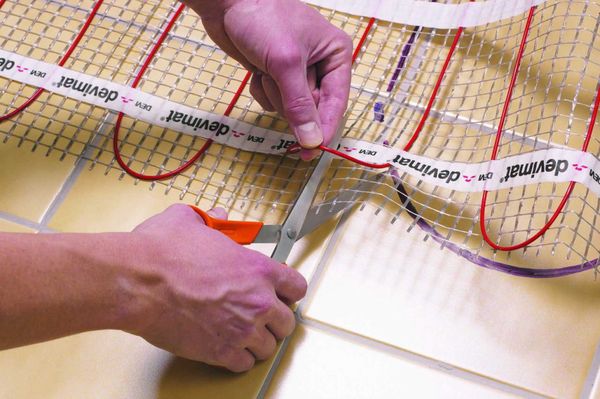

Электрические маты

Электрические маты также бывают разные и отличаются принципом работы:

• Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
• Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.

Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет из себя сетку сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.

Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.

Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.

Обычно в их комплекты входит:

1. Нагревательный мат шириной в 45 см;
2. Терморегулятор, крепящийся на стене;
3. Термодатчики;
4. Соединительные провода;
5. Инструкция.

Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.

Пошаговая инструкция монтажа инфракрасного теплого пола

Под плитку укладывают стержневой вариант, поэтому разберем именно его. Чаще всего в комплекте идет инструкция. Обязательно изучите ее, так как у разных производителей могут быть свои особенности укладки. Помните несколько рекомендаций:

1. Выровняйте и очистите поверхность пола перед началом работы. Застелите ее отражающим материалом, стыки лучше всего проклеить фольгированным скотчем.
2. Начните укладку стержневого теплого пола с любого места. Если нужно изменить направление или положить следующий ряд, разрежьте соединительную шину с наружной стороны и продолжите работу.
3. После окончания укладки разрезанные концы соедините проводом и обжимными клеммами, которые идут в комплекте. Стыки обязательно закройте термоусадочной трубкой.
4. В начале мата подключите провода для терморегулятора, используйте тот же метод соединения. А концевые элементы закройте специальными заглушками. Поставьте термодатчик между планками в центре мата, подключите его по схеме, которая идет в комплекте.
5. После сборки обязательно проверьте общее сопротивление мата, значение должно совпадать с рекомендованным диапазоном. Подключите электричество и проверьте работу, запустив на короткое время теплый пол.
6. Сделайте окошки в отражающем материале, чтобы улучшить адгезию клеевого состава.

Приклеивайте плитку на слой не меньше сантиметра. Некоторые специалисты рекомендуют наносить состав не на пол, а на керамику, чтобы исключить повреждение теплого пола металлической гребенкой.

Монтаж системы

При монтаже системы из одно- или двужильного кабеля, в первую очередь монтируется утеплитель, в данном случае фольгированный пенофол. Так называется современный теплоизолирующий материал с покрытием из специальной фольги. Для его изготовления используется фольга, толщина которой – 14 мкм. На одной стороне материала нанесен самоклеющийся слой.

Преимущества фольгированного пенофола:

1. Тонкость
2. Легкость.
3. Теплопроводность (коэффициент 0,05 Вт/мК).

Пенофол из рулонов разматывают и укладывают так, чтобы по углам материал не доставал до стены 5-10 мм. Для соединения стыков используют монтажный скотч.

Монтаж труб и заливка стяжки

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

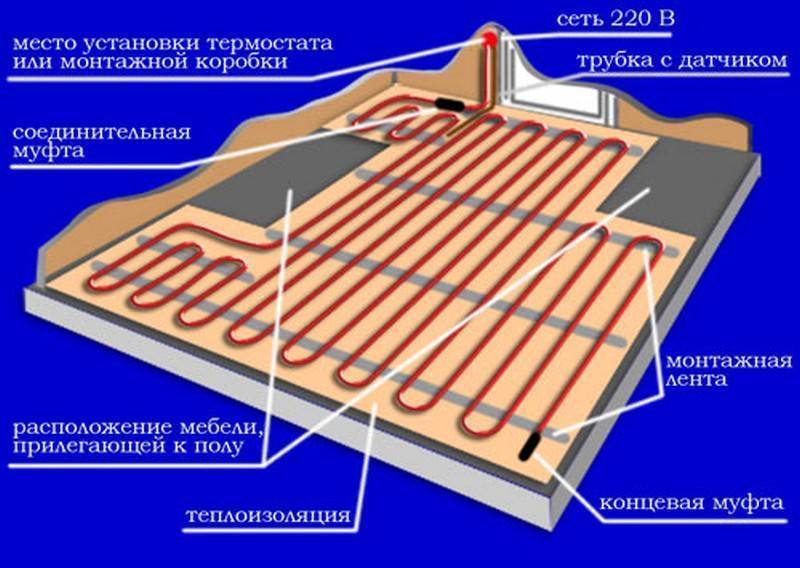

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

• минимальное расстояние от стены до кабеля 7-10 см;
• расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
• витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Что и в каком случае лучше выбрать

Рассмотрев варианты, можно определиться, какой теплый пол лучше выбрать под плитку, исходя из условий проживания:

• для владельцев загородных домов можно выбирать любой вариант, но наиболее экономичными, в качестве основного источника тепла в доме, будут водяные полы. Электрические системы подойдут для отдельных небольших помещений (ванной комнаты, туалета);
• жителям городских квартир следует остановить выбор на электрических системах, но следует учитывать, что делать обогреваемые электричеством полы единственным источником тепла в квартире неразумно — слишком высоки будут затраты на оплату электричества.

Монтаж электроподогрева

Установка тёплых полов с электрическим подогревом производится с учётом нюансов выбранного вида оборудования. Вкратце рассмотрим рекомендации по монтажу каждого вида.

Кабельный подогрев пола устраивается из кабеля и терморегулятора. При выборе кабеля, который выпускается одно- и двужильным, следует отдать предпочтение более надёжному двужильному. Укладка кабеля производится следующим образом:

• поверх армированного выравнивающего основания нужно положить встык слой нефольгированного пенофола (теплоизолирующий материал);
• на пенофол укладывают и крепят саморезами монтажные ленты, на которые производится монтаж кабеля согласно проектной схеме (длина рассчитывается в зависимости от площади подогреваемой поверхности, резка кабеля недопустима);
• поверх кабеля выполняют стяжку из цементно-песчаного раствора толщиной приблизительно 3 см.

Нагревательные маты не требуют для своей установки выполнения стяжки, класть плитку можно непосредственно на маты, покрывая их слоем плиточного клея. Чтобы заполнить пустоты в матах и приклеить плитку всей площадью к основанию, слой плиточного клея должен быть не менее 1 см. Отсутствие стяжки для матов и близость их расположения к поверхности керамической облицовки сокращает время нагрева пола после включения системы.

Нагревательные кабельные маты

На участки пола, запланированные к установке мебели, маты не укладываются, чтобы исключить возможность их повреждения.

Инфракрасная система подогрева обеспечит эффективный прогрев помещения с помощью плёночного термопокрытия, если уложить его на 80% площади пола. Монтаж инфракрасной системы подогрева не требует заглубления её в стяжку и выполняется за один день. Повреждение и выход из строя одного плёночного элемента системы (секции) не влечёт за собой отказ в работе всего устройства. Чтобы смонтировать инфракрасный электрический тёплый пол под плитку своими руками, нужны определённые теоретические знания и навыки выполнения этого вида работ, поэтому монтаж лучше поручить профессиональным исполнителям.

Укладка плитки на теплый электрический пол

Технологии укладки плитки на теплый пол выполняется также,
как и на обычное подготовленное основание. Единственная особенность –
необходимо покупать специальную клеевую смесь, предназначенную для укладки на
теплое основание. Обычно такие плиточные смеси имеют соответствующую маркировку
«теплый пол» или диапазон температур эксплуатации.

При нанесении раствора непосредственно на нагревательный
мат, нужно следить, чтобы не оставалось пустот, т.к. это «воздушные карманы»
которые могут привести к перегреву кабеля

Наносится клей на мат специальным
шпателем предельно осторожно, чтобы не спровоцировать механическое повреждение
системы. Передвигаться по полу и наносить затирку швов можно через сутки, а
эксплуатировать систему только после полного высыхания клеевого слоя, что
позволит исключить появление трещин вследствие неравномерного высыхания под
воздействием температуры

Укладка плитки на теплый электрический пол

Информация в виде пошаговой инструкции обозначает основные
этапы, как сделать теплый электрический пол под плитку своими силами.
Правильный выбор комплектующих и соблюдение правил подключения элементов
гарантирует результат – надежный плиточный пол с подогревом в частном доме или
квартире.

Подготовка основания под электрический теплый пол

Греющий кабель или нагревательный мат укладывают только на
ровную, чистую, обеспыленную поверхность пола. Таким образом, подготовка
поверхности включает в себя устранение выступающих участков пола, заливку
трещин, очистку от пыли. И, в идеале, нанесение грунтовки. Если поверхность
неровная под теплый пол, следует сделать стяжку. Если время позволяет можно
использовать бетонную стяжку, но дальнейшие работы будут продолжены только
после полного высыхания поверхности. При ограниченном временном ресурсе и
относительно ровной поверхности, можно отдать предпочтение наливным полам.

Укладывать кабель на деревянный пол или фанеру нежелательно,
это приведет к потерям тепла.

Штробление стены также выполняется на этом этапе.

Совет. Если установка системы электрический пол
выполняется в отремонтированном помещении, можно использовать наружную
прокладку провода – в пластиковые короба.

Монтаж датчика температуры

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев

Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Заливка стяжки и укладка плитка

Завершается укладка электрического теплого пола нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего применяют специальную клеевую смесь для непосредственной укладки керамической плитки. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносится дважды: сначала закрываются маты или кабельные контуры, затем наносится следующий слой для кладки плитки.

Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температуры при эксплуатации. Нанесение клея на нагревательную часть не должно спровоцировать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра греющего провода. Эксплуатировать пол можно, когда полностью высохнет стяжка и клей.

Как выполнить монтаж инфракрасного теплого пола под плитку?

Как подключить теплый пол к электричеству — схема подключения

Виды терморегуляторов для теплого пола

Что такое инфракрасный плёночный теплый пол?

Как закрепить провода силового кабеля на стене — все способы

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Достоинства и недостатки системы

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

• возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
• отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
• практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
• получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
• возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
• пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
• отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Почему необходим специальный плиточный клей для теплого пола и как его выбрать

Особенность плитки в качестве напольного покрытия – высокая теплопроводность. Это значит, что покрытие быстро отдает тепло, а само всегда будет оставаться холодным. Это качество играет важную роль при облицовке каминов, печей и прочих обогревательных предметов, поскольку все тепло отдается в комнату, а поверхность сильно не нагревается, соответственно, снижается риск обжечься. Но когда речь идет о напольном покрытии, то эта особенность превращается в недостаток, поскольку ходить по холодной плитке совсем неприятно.

Укладка плитки на плиточный клей

Именно поэтому под плиточным покрытием чаще всего устанавливают системы обогрева – теплый пол с разными нагревательными элементами:

Стяжка кабельного электрического теплого пола в разрезе

Схема укладки слоев для электрического теплого пола под плитку

Укладка водяного теплого пола под плитку

Когда вопрос теплопроводности решен, возникает следующая проблема – раствор для укладки плитки. Дело в том, что традиционная цементная смесь имеет другое линейное расширение, чем у керамогранита, поэтому часто можно наблюдать трещины на плитке, ее отслаивание, отпадение и прочие неприятные вещи. Чтобы решить эту проблему, производители стали добавлять в традиционные смеси специальные компоненты – пластификаторы, которые упрочняют клей и приводят его линейное расширение к плиточному показателю.

Обзор лучших марок клея для плитки

Для того, чтобы определить качественный ли клей для теплого пола, нужно обратить внимание на его основные характеристики:

Таблица расхода клея для плитки

• во-первых, жаростойкость — состав должен выдерживать нагрев до 100 о С;
• во-вторых, количество циклов смены температур (оптимальным считается – 100–150);
• в-третьих, для какого вида плитки клей предназначен (в основном на пол укладывают керамогранит);
• в-четвертых, для какого типа основания (стяжки пола) предназначен состав.

Исходя из таких требований, можно выделить плиточный клей для теплого пола следующих марок:

Виды плиточного клея для теплых полов

Характеристики плиточного клея Юнис

Плиточный клей Юнис Гранит

Плиточный клей Unis плюс

Клей Unis Белфикс

Универсальным и наиболее востребованным является клей для теплого пола Юнис Плюс. Он предназначен для всех видов плитки, керамогранита, камня и прочих натуральных или искусственных материалов. Технические характеристики:

допустимая нагрузка – 100 кг/м 2 ;

Характеристика плиточного клея Юнис Плюс

Одна из популярных марок сухих строительных смесей. Для керамогранита подходят следующие составы:

Плиточный клей Ceresit

• Ceresit СМ14 Extra;
• Ceresit СМ16 Flex;
• Ceresit СМ17;
• Ceresit СМ.

Оптимальным в соотношении цена/качество считается Ceresit СМ14 Extra – это универсальная смесь, подходит для всех видов плитки и керамогранита, может укладываться на цементные и бетонные стяжки.

Однако производитель ограничивает размер плитки до 45*45 см, для больших квадратов, следует использовать Ceresit СМ117.

Технические характеристики Ceresit СМ14 Extra:

Условия использования Церезит СМ 14

Плиточный клей для любых оснований Bergauf

Самым распространенным, универсальным составом является Bergauf Keramik Pro. Он предназначен для плитки из керамогранита, размером не более 900 см 2 , отличается высокой эластичностью, морозостойкостью, влагостойкостью, а также отсутствием сползания плитки после укладки. Характеристики:

Особенности Keramik Pro

• нагрузка – до 100 кг/м 2 ;
• сцепление с основанием – 0,5 МПа;
• температура для осуществления работ – от +5 до +25 о С;
• морозостойкость – более 100 циклов;
• оптимальная толщина слоя – до 10 мм;

Затирка межплиточных швов Bergauf

Технология укладки плитки на теплый пол

По строительным нормам степень перепада или уклона основания для укладки плитки не должна превышать 2 мм на каждые 2 м стяжки. Если используются самовыравнивающие смеси, то перепада и вовсе можно избежать.

Процесс укладки плитки на теплый пол:

Процесс укладки плитки на теплый пол

Подготовка поверхности: уборка мусора, посторонних предметов.
Для лучшей адгезии можно использовать грунтовку, особенно, если в качестве основания – бетон. Грунтовка сохнет 4 часа.
Приготовление раствора. Согласно инструкции: добавляется вода и тщательно перемешивается

Затем дать раствору настояться (до 5 минут, чтобы завершились все химические реакции) и снова перемешать.
Обратите внимание, на упаковке будет указана «жизнеспособность» раствора, обычно это 3 часа;

Монтаж электрического теплого пола под керамическую плитку

На всем протяжении кладки плитки нужно контролировать горизонтальность покрытия с помощью строительного уровня, а чтобы были идеальные швы – использовать калибровочные крестики.

Способы монтажа

Наиболее распространено применение бетонной стяжки. Трубы под водный пол имеют значительно больший диаметр по сравнению с электрическим кабелем, спрятать их в слой плиточного клея невозможно. Кроме того, при толщине 16 мм их необходимо заливать сверху слоем не менее 30 мм.

Стяжку можно сделать тоньше, если уложить трубы в пазы, выполненные в листах из пенополистирола (рис. ниже). Для улучшения теплоотдачи трубы закрываются алюминиевыми листами.

Стяжка из пенополистирола

Таким образом решаются одновременно две задачи: утепление снизу для снижения потерь тепла и уменьшение нагрузки на перекрытие. Способ подходит для плитки, если ее приклеить к ГВЛ.

Монтаж инфракрасного теплого пола под кафель

Для работ требуется стандартный набор:

• термопленка в рулоне;
• комплект проводов;
• контактные зажимы;
• битумная изоляция.

Дополнительно приобретают:

• теплоотражающую изоляцию;
• терморегулятор с монтажной коробкой;
• термостойкая полиэтиленовая пленка;
• термодатчик;
• двусторонний скотч;
• дополнительные провода.

Подготовка

Чтобы тепловая энергия шла вверх под нагревательные элементы укладывают теплоотражающую изоляцию (металлизированная лавсановая или полипропиленовая пленка). Нельзя использовать алюминиевую фольгу – со временем она разъедается.

Подготовительные работы:

• готовят место для установки терморегулятора;
• определяют места укладки пленочного пола;
• подготовка чистого и ровного основания;
• укладка теплоотражающего материала.

Монтаж термопленки

Раскатывают термопленку и по специальным линиям отрезают нужные полосы. Медные контакты укладывают стороной вниз. Для снижения количества контактов нарезают максимально длинные отрезки. Контакты должны выходить на терморегулятор, чтобы уменьшить расход проводников.

• Закрепляют медную полосу при помощи зажима: одной стороной внутрь термопленки, а другой – поверх медной полосы. Фиксируют пассатижами.
• Линию разреза оклеивают битумной изоляцией. Если разрез не по линиям, изолируют всю сторону.
• Термопленку фиксируют скотчем от сдвига.

Подключение

• Установка терморегулятора.
• Провести провода к терморегулятору от нагревательных элементов. Они должны быть по одной стороне под плинтусом или в пластиковом коробе.
• В теплоотражающей изоляции можно вырезать канавку под провода.
• Чтобы подключить провод к зажиму на матах срезают кончик изоляции. Его вставляют в контактный зажим и фиксируют пассатижами.
• Место подключение изолировать квадратным кусочком битумного скотча.
• Подключить вторые концы к терморегулятору. Схема должна быть приведена в инструкции и зависит от модели.
• Установить температурный выносной датчик, подключить его к терморегулятору. Головку устанавливают к черной кремниевой полосе снизу при помощи битумной изоляции.
• Подключить терморегулятор в сеть. При отсутствии опыта пользуются услугами профессионала. Если суточное потребление более 2кВт, используют отдельный автомат.
• Проверяют каждую полосу на работоспособность при 30 градусах и выше.
• Уложить гидроизоляцию из ПЭТ пленки для защиты.

Укладка плитки

На пленку плитку укладывают двумя способами:

На ПЭТ пленки крепят малярную сетку для повышения сцепления. Заливают самонивелирующую смесь или стяжку толщиной до 1 см.
Гидроизоляцию обшивают ГВЛ. Крепление происходит на саморезы между полосами

Работа требует осторожности!

Далее плитку укладывают по простой технологии. Клей должен быть специальный для теплых полов.

Большинство людей выбирают электрический теплый пол. Он легко совместим с большинством напольных покрытий: натуральный камень, керамическая плитка, керамогранит и др. Его монтаж можно произвести самостоятельно. Использование термоматов значительно упростит установку и исключит некоторые этапы из нее.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Watch this video on YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.
