Характеристики и технология укладки тёплого пола Thermo

Советы по выбору

При выборе альтернативной системы обогрева нужно учитывать несколько важных моментов.

• Напольное покрытие. Материал должен быть совместим с работой теплого пола. Ознакомиться с данной информацией можно предварительно в интернете, проконсультироваться у менеджера магазина или самостоятельно прочитать на упаковке.
• Производитель. От производителя оборудования зависит стоимость изделия, технические характеристики, наличие гарантийного обслуживания. Устанавливать и после демонтировать систему накладно и долго, поэтому лучше еще на этапе покупки отдать предпочтение проверенным производителям. Компания Thermo Industri специализируется на производстве и разработке именно отопительного оборудования, репутация на мировом рынке у них безупречная.
• Мощность оборудования. От этого параметра зависит энергопотребление системы, а также способность поддерживать оптимальный температурный режим в отапливаемом помещении.
• Оборудование может быть использовано как основной или дополнительный источник обогрева. В первом случае лучше приобретать полы с большой мощностью.

Монтаж теплого пола своими руками

Поэтапный монтаж теплого пола

1. На плане помещения обозначьте место расположения терморегулятора, температурного датчика и схему укладки кабеля. При этом нужно учитывать, что кабель запрещено прокладывать под мебелью, бытовой техникой и крупногабаритными предметами, плотно прилегающими к полу (мебель на ножках допускается), поэтому необходимо заранее отметить места, где будут находиться эти предметы.

2. Если вы хотите сэкономить до 40% электроэнергии необходимо сделать теплоизоляцию. Для этого на подготовленное, ровное, бетонное основание укладывают слой теплоизолятора, это может быть пробка, пенофол или пенополиэтилен.

3. Для крепления кабеля используют монтажную ленту. Обозначьте на ней места прохождения кабеля при помощи цветной липкой ленты, укладывайте провод таким образом, чтобы его витки располагались равномерно.

4. Затем проверьте нет ли на кабеле повреждений. Если все в порядке, уложите кабель по обозначенной разметке

Обратите внимание на то, что витки кабеля не должны накладываться друг на друга. Холодный конец кабеля должен находиться в зоне заливки цементной стяжки, для того, чтобы место соединения нагревательного провода с электрическим было расположено близко к терморегулятору

5. Установите терморегулятор в стене на расстоянии не менее 30 см от пола. В этом месте не должно быть никакой мебели или других предметов, которые могут закрывать собой терморегулятор. Затем к термостату нужно подвести питание 220 В. От терморегулятора в гофротрубке идет провод и затем подсоединяется датчик температуры пола, который монтируется в заранее подготовленную выемку в полу.

6. Залейте стяжку равномерным слоем примерно в 5 см. Используйте для заливки цементно-песчаный раствор или готовую стяжку для теплого пола, затем тщательно разровняйте раствор возле кабеля для того, чтобы не образовались пустоты.

7. Запрещено включать отопительную систему теплый пол до полного высыхания цемента (приблизительно 30 суток).

Источник

Монтаж и эксплуатация

Монтаж тёплых полов Thermo отличается в зависимости от типа пола — нагревательного мата или кабеля.

Установка кабеля Thermo

• Составление схемы укладки. На ней отмечается расположение самого кабеля, место подключения к сети, расположение датчиков, а также муфты.
• Подготовка штробы в стене для терморегулятора и термодатчика.
• Укладка теплоизоляционного материала (при условии, что толщина стяжки больше трёх сантиметров).
• Очищение поверхности и установка нагревательного кабеля. Избегая мест нахождения стационарной мебели и проверив сопротивление кабеля (если оно не соответствует муфте, рекомендуется прекратить работу).
• Установка датчиков и терморегулятора.
• Проверить процесс электропитания системы.
• Закрепить кабель с помощью цементно-песчаной стяжки.
• Оставить стяжку для закрепления на 30 дней.

Установка мата Thermo

• Построение чертежа укладки, как и в случае с кабелем. Это необходимо для того, чтобы в случае поломки было проще ориентироваться в расположении системы.
• Штробирование в стене для датчиков и терморегулятора.
• Установка матов на чистой поверхности избегая мест нахождения стационарной мебели (если это невозможно, то можно надрезать мат, но ни в коем случае нельзя допустить повреждения кабеля).
• Установка датчиков и терморегулятора.
• Проверить питание от сети.
• Заливка матов плиточным клеем.
• Дать высохнуть клею около 7-и дней.

Что касается эксплуатации тёплых полов Thermo, то производитель утверждает, что после установки обслуживание системы не понадобится, так как она прекрасно будет работать в автономном режиме. Правда желательно, чтобы система постоянно находилась в работе без простоя. Безусловно, это довольно проблематично особенно в летнее время, но зато обезопасит полы от поломок.

Если говорить о ценах на тёплые полы Thermo, то они зависят непосредственно от необходимой мощности и площади обогрева. Установка нагревательного кабеля обойдётся вам дешевле, чем монтаж матов, что тоже необходимо учитывать. Для небольших помещений цена будет примерно одинаковой — примерно 120 — 150 $ – для дома самый подходящий вариант, но если вам необходимо обогреть более крупное помещение, то мат выйдет дороже на несколько десятков долларов.

Тёплые полы Thermo являются оптимальным вариантом для тех, кто ценит тепло и уют вокруг себя. Безусловные преимущества этой системы и её привлекательная цена выводят её в лидеры своей сферы на современном рынке. А традиционное шведское качество гарантирует их долгую и надёжную работу.

Преимущества и недостатки

Для того, чтобы сформировать полное и объективное мнение о тёплых полах Thermo, не обходимо выделить как его преимущества, так и некоторые недостатки.

• Комфорт. Система обеспечивает комфортную для человека температуру — в ногах 24, в уровне тела — 20, в районе головы — 16. При этом система позволяет изменять температурный режим в каждом помещении в зависимости от потребностей человека, с помощью специального терморегулятора.
• Эстетичность. Установленная система никак не выдаст себя в обогреваемом помещении, кроме созданного домашнего тепла и небольшого термостата на стене, который сможет вписаться в любой интерьер.
• Долговечность. Данная система сможет прослужить вашему дому не один десяток лет. Компания предоставляет гарантийный срок в 20 лет, что лишний раз говорит о надёжности оборудования. Также установка не требует специального обслуживания.
• Универсальность. Система может служить как основным источником отопления в доме, так и вспомогательным в зависимости от потребностей человека. Также, универсальность тёплого пола Thermo наблюдается при его монтаже, так как он может быть установлен, как и в только строящемся доме, так и в ремонтируемом помещении.
• Простота установки. Помощью прилагаемой подробной инструкции, а также при наличии небольшого числа необходимый инструментов установку системы сможет осуществить даже новичок монтажного дела.

Но также нельзя обойтись без недостатков:

• Терморегулятор. Так как компания сама не производит терморегуляторы, а заказывает их у другой специализирующейся на этом фирмы, то и их качество не является идентичным с качеством Thermo Industri. Поэтому длительность работы терморегуляторов временами короче, чем хотелось бы. Но в компании, похоже, заметили данную проблему и, в последнее время, жалоб на работу данного агрегата становится всё меньше и меньше.
• Производитель. Некоторые клиенты отмечают, что купленная ими система не является шведской, а производится на территории России, но при этом на качество работы самой системы у них нареканий нет. Множество проверок достоверно не подтвердили наличие подделки, а наоборот, компанией был предоставлен сертификат, подтверждающей её шведскую принадлежность.

Преимущества и недостатки

Для того, чтобы сформировать полное и объективное мнение о тёплых полах Thermo, не обходимо выделить как его преимущества, так и некоторые недостатки.

• Комфорт. Система обеспечивает комфортную для человека температуру — в ногах 24, в уровне тела — 20, в районе головы — 16. При этом система позволяет изменять температурный режим в каждом помещении в зависимости от потребностей человека, с помощью специального терморегулятора.
• Эстетичность. Установленная система никак не выдаст себя в обогреваемом помещении, кроме созданного домашнего тепла и небольшого термостата на стене, который сможет вписаться в любой интерьер.
• Долговечность. Данная система сможет прослужить вашему дому не один десяток лет. Компания предоставляет гарантийный срок в 20 лет, что лишний раз говорит о надёжности оборудования. Также установка не требует специального обслуживания.
• Универсальность. Система может служить как основным источником отопления в доме, так и вспомогательным в зависимости от потребностей человека. Также, универсальность тёплого пола Thermo наблюдается при его монтаже, так как он может быть установлен, как и в только строящемся доме, так и в ремонтируемом помещении.
• Простота установки. Помощью прилагаемой подробной инструкции, а также при наличии небольшого числа необходимый инструментов установку системы сможет осуществить даже новичок монтажного дела.

Но также нельзя обойтись без недостатков:

• Терморегулятор. Так как компания сама не производит терморегуляторы, а заказывает их у другой специализирующейся на этом фирмы, то и их качество не является идентичным с качеством Thermo Industri. Поэтому длительность работы терморегуляторов временами короче, чем хотелось бы. Но в компании, похоже, заметили данную проблему и, в последнее время, жалоб на работу данного агрегата становится всё меньше и меньше.
• Производитель. Некоторые клиенты отмечают, что купленная ими система не является шведской, а производится на территории России, но при этом на качество работы самой системы у них нареканий нет. Множество проверок достоверно не подтвердили наличие подделки, а наоборот, компанией был предоставлен сертификат, подтверждающей её шведскую принадлежность.

Система выпускается в двух вариантах

Тёплый пол Thermo Thermocable. Она предлагается только в кабельном варианте. Главным отличием пола является необходимость бетонной стяжки толщиной около 4 см и мощностью 130 Вт на кв.м. В комплектацию пола входят: двужильный греющий кабель армированный с соединительным проводом, и герметичные муфты (концевая и переходная). С внешней стороны система изолирована PVC, а внутри системы расположен силикон.

Укладка теплого пола Thermo Thermocable в стяжку

Системы обогрева, в которых используется двужильный греющий кабель, отличаются меньшим уровнем электромагнитного излучения.

Схема двухжильного греющего кабеля

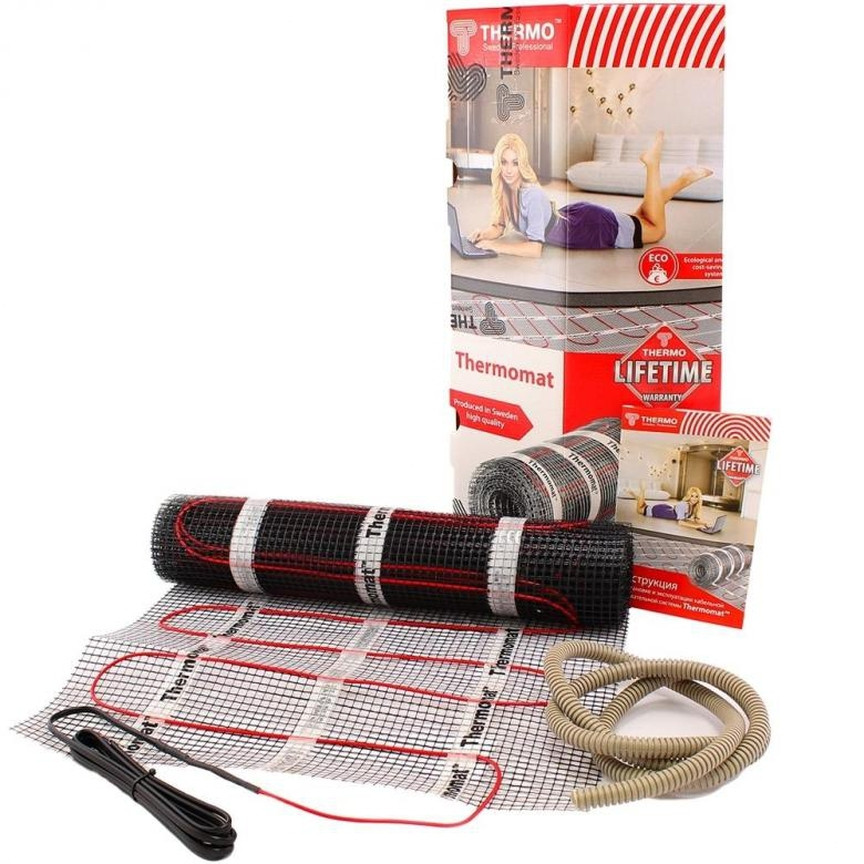

Эта комплектация предполагает в основе специальный мат. Термоматы, которые поставляются в рулонах и могут использоваться под ламинат, тоже изготавливаются на основе двужильного кабеля. Такой пол не требует бетонной стяжки, достаточно плиточного клея. Мощность системы — около 180 Вт на кв.м. В систему входит экранированный мат с изоляцией тефлоном.

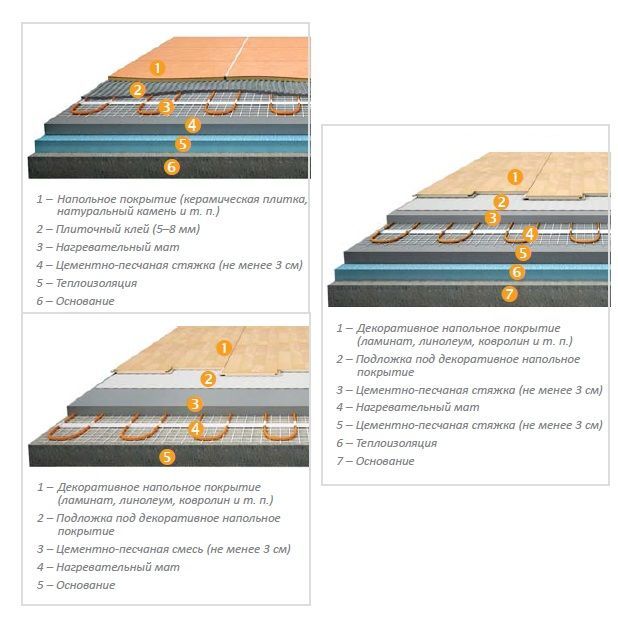

Укладка теплого пола под плитку, ламинат, ковролин, линолеум

При выборе одной из систем необходимо исходить из назначения обогрева. На выбор будут влиять следующие факторы:

• будет ли теплый пол единственным источником тепла или дополнительным;
• на какую площадь рассчитан обогрев;
• наличие ограничений по монтажу кабеля.

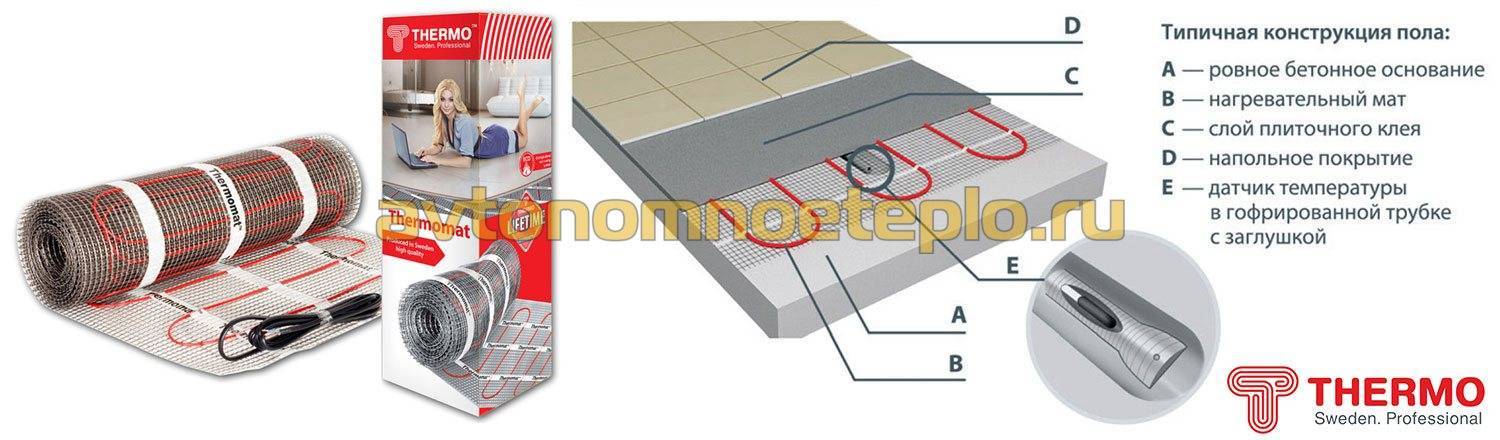

  Конструкция укладки теплого пола Thermo

В зависимости от этих параметров, будет определяться оптимальная мощность, необходимая для обогрева помещения.

Преимущества теплого пола Thermo:

Полимерная труба для теплого пола Thermo

• Высокий уровень комфорта. Система позволяет регулировать температуру, которая устанавливается в помещении, с помощью терморегулятора. А сам нагревшийся воздух идет от ног к голове, поэтому не создает неприятных ощущений и не препятствует нормальному дыханию.
• Эстетическая привлекательность. Система Термо монтируется под ламинат либо другое напольное покрытие, поэтому она не видна. О системе может напомнить только терморегулятор, который органично вписывается в любой интерьер.
• Долговечность. Благодаря современной технологии и надежности элементов, шведские системы теплого пола служат не одно десятилетие.

  Установка теплого пола Thermo

• Удобство эксплуатации. Автоматическая система не требует дополнительного технического обслуживания.
• Универсальность применения. Нагревающийся элемент Термо может выступать в роли основного источника тепла, а может быть вспомогательным элементом системы отопления.
• Простота монтажа. При помощи подсказок в прилагающейся инструкции по эксплуатации справиться с установкой пола сможет даже новичок. Монтаж можно проводить как в строящемся доме, так и в жилом.
• Безопасность. Греющий кабель обладает улучшенной изоляцией, которая обеспечивает безопасность электрики.

Системы Термо могут укладываться не только в стандартную стяжку, но и в слой клея для плитки. Благодаря современному исполнению и привлекательной цене, теплый пол Thermo сумел завоевать лидирующие позиции на рынке нагревательных приборов для отопления.

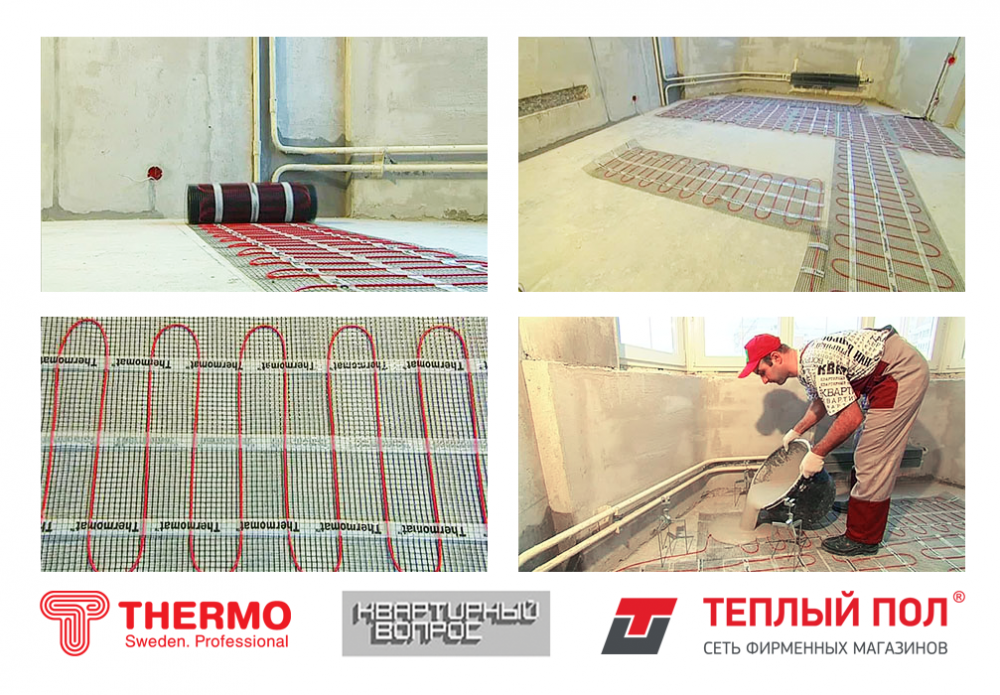

Укладка матов

Монтаж нагревательных матов Термо достаточно прост: он сводится к раскатыванию готовых рулонов по стяжке пола после полного высыхания.

Основание очищается, после чего на нем нужно наметить схему размещения кабельного мата и места поворотов. Определяется место размещения термодатчика и регулятора. В стене прокладывается штроба – в нее будет уложена гофрированная трубка, в которой разместится датчик и силовые провода.

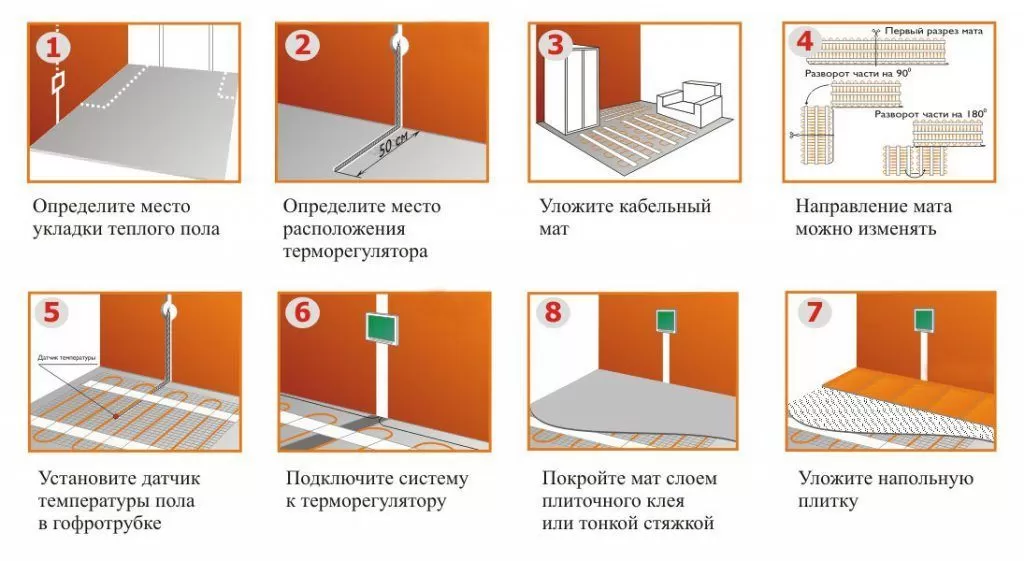

Пошаговая инструкция монтажа нагрвательных матов Thermo

После размещения всей системы и заливки ее стяжкой или клеевой основной, укладывается ламинат, либо другое покрытие.

Оправдана ли высокая стоимость водяных теплых полов?

Системы водяного отопления пола стоят гораздо выше, нежели традиционные виды отопления. Средняя цена за м2 водяного теплого пола составляет около 30 долларов с учетом работы и закупки комплектующих, поэтому стоимость проекта для дома площадью сто квадратов может быть довольно высокой. При этом низкие эксплуатационные расходы в долгосрочной перспективе оправдывают затраченные инвестиции владельцев недвижимости.

Средняя температура водяного теплого пола составляет 40-45 градусов. Поэтому в процессе работы такая система требует намного меньше энергетических ресурсов, нежели традиционный радиаторный контур. Помимо этого, необходимо знать, что средняя стоимость 1 м2 водяного теплого пола рассчитывается с учетом покупки всех необходимых узлов системы, среди них:

1. оборудование насосной группы;
2. трубы;
3. коллектор;
4. котел и пр.

Чем больше площадь дома, тем меньшие затраты на один квадратный метр теплого пола, поскольку стоимость наиболее дорогого элемента системы — котла, равномерно распределяется на каждый квадрат площади.

Разнообразие продукции

Компания предлагает широкий ассортимент нагревательных матов и кабелей для теплого пола. Основные из них:

Технические характеристики матов Termomat

• Thermomat TVK-130. Тонкий мат под плитку, укладываемый в клеевую основу для напольного покрытия.
• Существует специальный теплый пол под ламинат. Thermomat TVK-130 LP, создан специально для укладки под ламинат и паркет. Он отличается дополнительной защитой с помощью армированной фольги. Монтаж такого типа мата проводится без дополнительной подготовки, сразу под напольное покрытие.
• Thermomat TVK-180. Мат, оснащенный кабелем с увеличенной мощностью, обеспечивающий более быстрый прогрев помещения. Предназначен для холодных помещений.

• Thermocable SVK-20. Греющий кабель, предназначенный для бытовых и промышленных объектов.

• Thermo FreezeGuard. Саморегулирующийся греющий кабель, который разработан для обогрева объектов, подверженных обледенению. На рынок поставляется с муфтой и матрицей, регулирующей тепло.

Теплый пол от шведской компании Thermo – это прекрасное решение для обеспечения энергоэффективности любого жилого дома или квартиры. Система, уложенная под ламинат или плитку, создает идеальный температурный режим для человека.

С каким покрытием совместим теплый пол?

Помимо ответа на вопрос: сколько стоит теплый водяной пол, собственники задаются и другими дилеммами. Чаще всего они затрагивают тему совместимости конструкции с различными типами напольных покрытий. Исходя из принципа работы теплого пола, можно предположить, что наиболее эффективным решением будет выбор напольного покрытия с максимальной теплоемкостью.

В данном вопросе хорошо себя зарекомендовали следующие варианты покрытий:

1. керамическая плитка;
2. паркет;
3. линолеум;
4. ламинат и пр.

Первый тип покрытий защищен от деформаций и обладает достаточной теплоотдачей, поэтому его довольно часто используют в комнатах с высоким уровнем нагрузки.

Ламинат и паркет хоть и не обладают такой же износостойкостью, как и плитка, однако имеют ряд других положительных качеств — это хорошая проводимость тепла и простой процесс монтажа. Таким образом, водяной теплый пол под деревянный пол также может быть реализован в доме. Линолеум также можно использовать в различных комнатах, при этом стоит помнить, что максимальная толщина теплого водяного пола не должна превышать десяти сантиметров.

Собственник может рассмотреть каждый из вариантов и определить, какое покрытие лучше для теплого водяного пола после оценки особенностей планировки дома и имеющихся в наличии ресурсов.

Система выпускается в двух вариантах

Тёплый пол Thermo Thermocable. Она предлагается только в кабельном варианте. Главным отличием пола является необходимость бетонной стяжки толщиной около 4 см и мощностью 130 Вт на кв.м. В комплектацию пола входят: двужильный греющий кабель армированный с соединительным проводом, и герметичные муфты (концевая и переходная). С внешней стороны система изолирована PVC, а внутри системы расположен силикон.

Укладка теплого пола Thermo Thermocable в стяжку

Системы обогрева, в которых используется двужильный греющий кабель, отличаются меньшим уровнем электромагнитного излучения.

Эта комплектация предполагает в основе специальный мат. Термоматы, которые поставляются в рулонах и могут использоваться под ламинат, тоже изготавливаются на основе двужильного кабеля. Такой пол не требует бетонной стяжки, достаточно плиточного клея. Мощность системы — около 180 Вт на кв.м. В систему входит экранированный мат с изоляцией тефлоном.

При выборе одной из систем необходимо исходить из назначения обогрева. На выбор будут влиять следующие факторы:

• будет ли теплый пол единственным источником тепла или дополнительным;
• на какую площадь рассчитан обогрев;
• наличие ограничений по монтажу кабеля.

В зависимости от этих параметров, будет определяться оптимальная мощность, необходимая для обогрева помещения.

Преимущества теплого пола Thermo:

• Высокий уровень комфорта. Система позволяет регулировать температуру, которая устанавливается в помещении, с помощью терморегулятора. А сам нагревшийся воздух идет от ног к голове, поэтому не создает неприятных ощущений и не препятствует нормальному дыханию.
• Эстетическая привлекательность. Система Термо монтируется под ламинат либо другое напольное покрытие, поэтому она не видна. О системе может напомнить только терморегулятор, который органично вписывается в любой интерьер.
• Долговечность. Благодаря современной технологии и надежности элементов, шведские системы теплого пола служат не одно десятилетие.

Удобство эксплуатации. Автоматическая система не требует дополнительного технического обслуживания.
Универсальность применения. Нагревающийся элемент Термо может выступать в роли основного источника тепла, а может быть вспомогательным элементом системы отопления.
Простота монтажа. При помощи подсказок в прилагающейся инструкции по эксплуатации справиться с установкой пола сможет даже новичок. Монтаж можно проводить как в строящемся доме, так и в жилом.
Безопасность. Греющий кабель обладает улучшенной изоляцией, которая обеспечивает безопасность электрики.

Системы Термо могут укладываться не только в стандартную стяжку, но и в слой клея для плитки. Благодаря современному исполнению и привлекательной цене, теплый пол Thermo сумел завоевать лидирующие позиции на рынке нагревательных приборов для отопления.

Теплый пол Thermo

Нагревательные кабели и терморегуляторы применяются согласно рекомендациям производителя – Thermo Industri AB.

Для управления кабельной нагревательной системой Thermo должны использоваться терморегуляторы Thermoreg или любых других производителей. Подключение должно производиться стационарно, в соответствии с действующими правилами ПУЭ, СНиП и ВТТ КСО. Работы по подключению системы должны производиться только квалифицированным персоналом. Заземление нагревательного кабеля должно производиться в соответствии с правилами ПУЭ, СНиП и ВТТ КСО или не производится вовсе. Нагревательный кабель запрещается укорачивать, удлинять, подвергать нагрузкам более 25 кг.

Запрещается подвергать кабель растяжению за соединительную или концевую муфты. Не рекомендуется укладывать нагревательный кабель при низких температурах наружного воздуха, ниже 0 С.

Запрещается включать не размотанный нагревательный кабель. Запрещается включать нагревательный кабель до полного затвердения стяжки. Как правило, это время составляет 28 дней для цементно-песчаной стяжки и 7 дней для плиточного клея (см. рекомендации производителя клея).

Нагревательный кабель укладывают на ровное бетонное основание, без значительных выступов и перепадов высот

Важно обеспечить хорошую теплоизоляцию конструкции пола согласно требованиям СНиП, чтобы свести к минимуму теплопотери вниз и уменьшить энергозатраты

Минимально допустимый диаметр изгиба кабеля – 6 диаметров кабеля. Линии нагревательного кабеля не должны пересекаться между собой или касаться друг друга.

До и после укладки нагревательного кабеля и после его заливки стяжкой необходимо замерить сопротивление нагревательной жилы и сопротивление изоляции. Сопротивление нагревательной жилы должно соответствовать величине, указанной на соединительной муфте.

Сразу после окончания монтажа системы обогрева Thermo необходимо начертить план укладки с привязкой по месту с указанием расположения соединительной и концевой муфт, термодатчика и линий нагревательного кабеля. При укладке одножильного кабеля, который имеет два «холодных» конца, необходимо уложить кабель таким образом, чтобы второй «холодный» конец вернулся к терморегулятору и был подключен вместе с первым.

Кабельные нагревательные системы Thermo при правильной установке не требуют обслуживания.

При повреждении нагревательного кабеля в процессе укладки или в ходе дальнейших работ после его укладки (и после заливки стяжкой) необходимо обратиться в сервисную службу официального представителя фирмы Thermo Industri AB.

Специальный прибор поможет локально найти место повреждения нагревательного кабеля, а специальные ремонтные наборы восстановить его работоспособность. Thermo Industri AB постоянно ведет работу над усовершенствованием своей продукции и расширением ее ассортимента, поэтому настоящее пособие по применению нагревательных кабелей носит рекомендательный характер.

Рекомендации могут меняться в зависимости от конкретных условий применения.

Источник

Чего не стоит ждать от теплого пола

Качество теплых полов Thermo по сравнению с аналогами, действительно заслуживает уважения, но не стоит возлагать на него несвойственные ему задачи. Для того, чтобы не расстроиться после покупки, запомните несколько правил:

1. Теплый пол не предназначен для отопления как отдельная система, он предназначен для придания комфорта вашим ногам;
2. Экономия электроэнергии с теплыми полами возможна только при его грамотном включении и отключении. Если не хотите заниматься этим вручную – можете настроить розетку с таймером, которая в определенное время будет включать для вас теплые полы и выключать, когда в них нет необходимости
3. Теплые полы Thermo не являются элементом с высоким КПД. Большая часть электроэнергии тратится на обогрев бетонного перекрытия под вашими ногами, поэтому использование системы как основного отопления – нерентабельно еще и по этой причине;
4. Теплые полы Thermo «не любят», когда на них ставят мебель. Дело в том, что кабель греется по всей длине одинаково, а если участок кабеля проложен под мебелью – он будет перегреваться и выходить из строя;
5. Кабель Thermo при обрыве меняется полностью. Нельзя будет снять одну плитку и поставить перемычку/замотать изолентой. Радует, что случаи обрыва кабеля на этапе эксплуатации довольно редки, но они все же случаются;

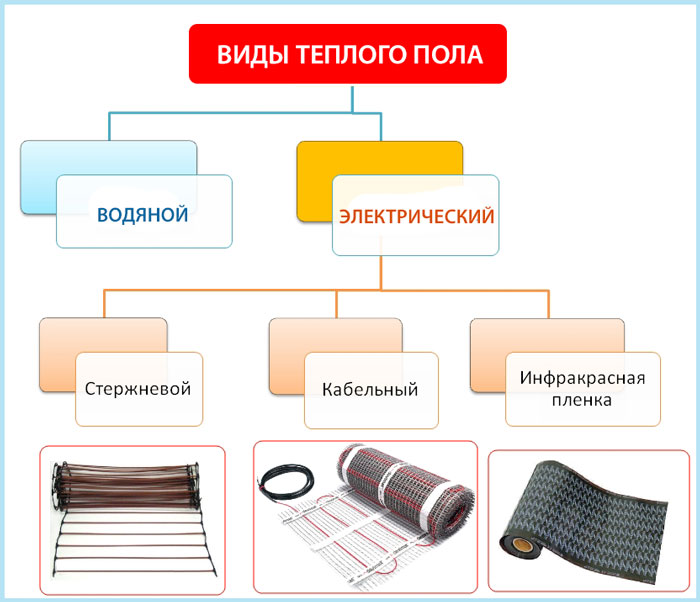

Виды теплых полов

Системы обогрева помещения типа «теплый пол», классифицируются на группы, по типу применяемого теплоносителя и способу управления нагревом, а также на подгруппы – по конструктивным отличиям.

По типу теплоносителя:

• Водяные. В качестве источника тепловой энергии применяется вода (из системы горячего водоснабжения в квартире или от нагревательного котла в частном доме).
  • С деревянным перекрытием в качестве основы.
  • С применением бетонной стяжки.
  • Без использования стяжки.
• Электрические. Нагрев устройства происходит при прохождении электрического тока через сопротивление нагревательных элементов и выделение части его энергии в виде тепла.
  • Кабельные.
  • Пленочные (инфракрасные).
  • Нагревательные маты.
  • Мобильный теплый пол (электроковер).

По управлению температурным режимом:

• С ручным или механическим управлением. Температурный режим задается при помощи поворота ручки механического термостата или включения клавиши определенного режима работы.
• С цифровой регулировкой температуры. При помощи специального датчика теплого пола, можно, нажатием клавиш, задать требуемую температуру, которая и будет поддерживаться в процессе работы нагревателя.
• С программным управлением. Специальная программа, позволяет задать температурный режим на несколько дней или недель вперед. Контроллер автоматически будут выставлять температурный режим, в соответствии с записанными в него пользователем в него параметрами.
