Как проверить термопару на газовом котле

Виды термопар

Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.

Из неблагородных металлов

Тип термопары	Сплав	Российская маркировка	Диапазон температур, °С	Особенности термопары

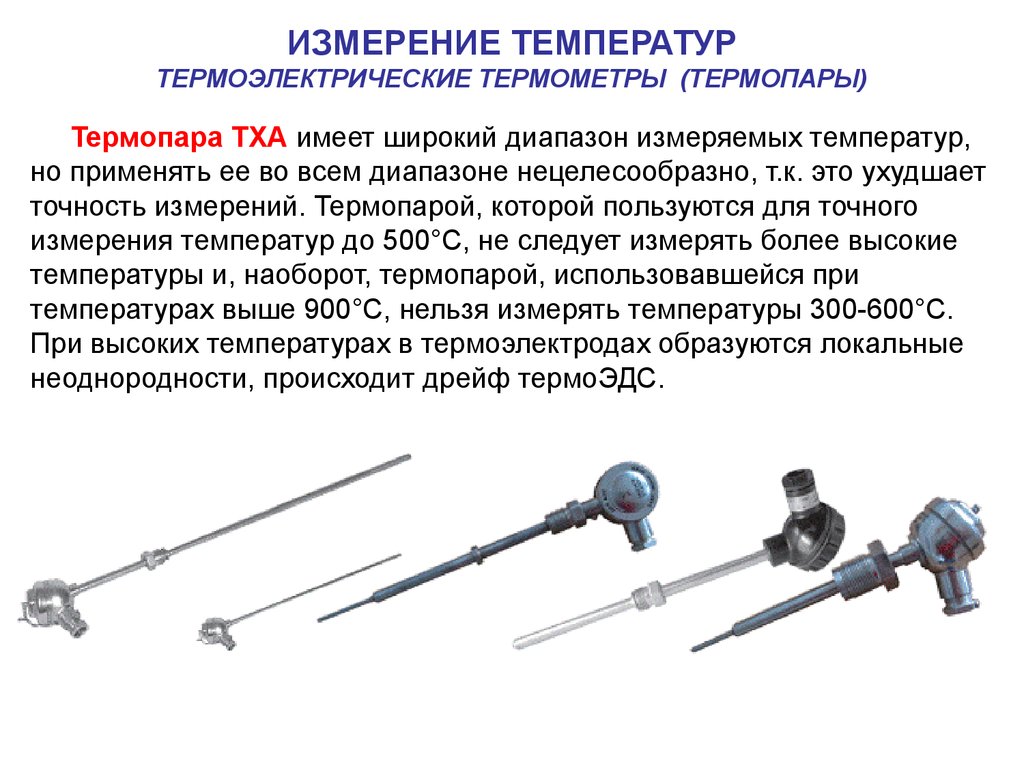

K	хромель-алюмель	TXA	от -200 °С до +1000 °С	Возможность работы в нейтральной атмосфере либо атмосфере с избытком кислорода
L	хромель-копель	TXK	от -200 °С до +800 °С	Самая высокая чувствительностью из всех промышленных термопар. Свойственна только высокая термоэлектрическая стабильность при температурах до 600 °С.
E	хромель-константан	TXKn	от -40 °С до +900 °С	Высокая чувствительность.
T	медь-константан	TMKn	от -250 °С до +300 °С	Может работать в атмосфере, в которой  небольшой избыток или недостаток кислорода. Не чувствительна к повышенной влажности.
J	железо-константан	ТЖК	от -100 °С до +1200 °С	Хорошо работает в разряженной атмосфере. Невысокая стоимость обусловлена входящим в состав железом.
А	вольфрам-рений	ТВР	выше +1800 °С	Хорошие показатели механических свойств при высокой температуре. Может работать при частых и резких теплосменах и при больших нагрузках. Неприхотливость при изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям.
N	нихросил-нисил	ТНН	от -200 °С до +1300 °С	В группе неблагородных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500 °С.

Из благородных металлов

B	платинородий-платинородиевая	ТПР	от +100 °С до +1800 °С	Высокая механическая прочность. Большая стабильность при высоких температурах. Небольшая склонность к росту зерна и охрупчиванию. Невысокая чувствительность к загрязнению.
S	платинородий-платина	ТПП10	от 0 °С до +1700 °С	Высокая точность измерений. Хорошая воспроизводимость и стабильность термоЭДС.
R	платинородий-платиновая	ТПП14	от 0 °С до +1700 °С	Обладает свойствами, идентичными термопаре типа S.

В системах автоматики котлов чаще используются термопары типов: E, J, K.

Проверка, чистка, замена

Если плита начала плохо загораться, вполне вероятно, что термопара засорилась или вышла со строя. Но стоит отметить, что причина неисправности может и не затрагивать этот элемент.

Для проверки следует выполнить такие действия – поверните ручку духовки и подожгите газ. Если после того, как вы отпустите ручку, духовка тухнет, это первый признак, что система газконтроля не открывает клапан подачи газа в плите.

Скорее всего, что поверхность измерительного элемента засорилась, и он не воспринимает температурные изменения в окружающей среде. Чтобы починить газовое оборудование в плитах фирм Гефест, Ariston, Indesit, Gorenje и т.д. следует для начала почистить термопару в плите, для этого:

• Откройте духовку и удалите из нее все лишнее – вы должны свободно проникнуть внутрь, если что-то вам мешает, уберите это, при необходимости можете снять дверцу с плиты; Рис. 5: удалите из духовки все лишнее
• Найдите саму термопару – как правило, она расположена в верхней части духовки, ее обязательно устанавливают вблизи рассекателя пламени; Рис. 6: термопара в духовке
• При обнаружении нагара, копоти и прочего мусора на ее поверхности их следует очистить при помощи мелкой наждачки, очищать ударным методом категорически запрещено, так как вы можете повредить термопару безвозвратно;
• Соберите удаленный мусор и опробуйте работоспособность.

Если такой ремонт газконтроля не принес желаемого результата, следует проверить термопару при помощи мультиметра или милливольтметра. Для этого вам понадобится добраться до места подключения термопары к электрической сети плиты.

Как правило, она располагается под передней панелью или верхней крышкой, где находиться переключатель температуры или газовый клапан. Здесь также могли отойти контакты, тогда их достаточно просто поправить, если нет, переходите к измерениям.

Установите предел измерения мультиметра в районе десятков милливольт. Подключите щупы к выводам термопары и подогрейте измерительный элемент (не обязательно открытым огнем, но это довольно доступный способ).

Рис. 7: проверка термопары мультиметром

Если милливольтметр покажет изменение напряжения на выводах, устройство исправно и причина в чем-то другом. В противном случае вы могли неправильно установить предел для вашей модели термопары или автоматика газконтроля неисправна.

Замена термопары газовой плиты

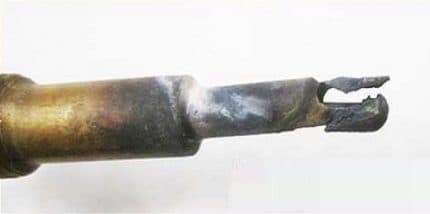

В большинстве случаев, выход со строя характеризуется перегоранием проводников. Их самостоятельная пайка или сваривание в домашних условиях возможны, но нецелесообразны, так как после сращивания невозможно обеспечить прежнюю точность измерений. Поэтому оптимальным вариантом является замена термопары. Для этого:

• Приобретите в интернете новую модель для замены, лучше это делать по коду термопары, который можно обнаружить на самом устройстве либо в паспорте газовой плиты;
• Также отключите плиту от электрической сети и системы газоснабжения;
• Снимите переднюю панель и верхнюю крышку плиты и отключите электрические выводы в месте их подключения к электромагнитному клапану; Рис. 8: Снимите переднюю панель или верхнюю крышку
• Открутите в духовке гайку крепления и выньте термопару, если крепежный элемент сразу не поддается, не прилагайте чрезмерный усилий, чтобы не сломать место крепления, используйте WD-40 или любой другой растворитель; Рис. 9: Открутите термопару
• Установите новую термопару в отверстие и закрепите ее по аналогии с предыдущей, подключите к цепи внутренней электропроводки плиты; Рис. 10: Установите новую термопару
• Соберите в обратной последовательности и опробуйте работоспособность газовой плиты.

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Термопара контролирует в горелке наличие открытого огня, а при его отсутствии в течение полуминуты–минуты перекрывает подачу газ, чтобы предотвратить трагедию

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

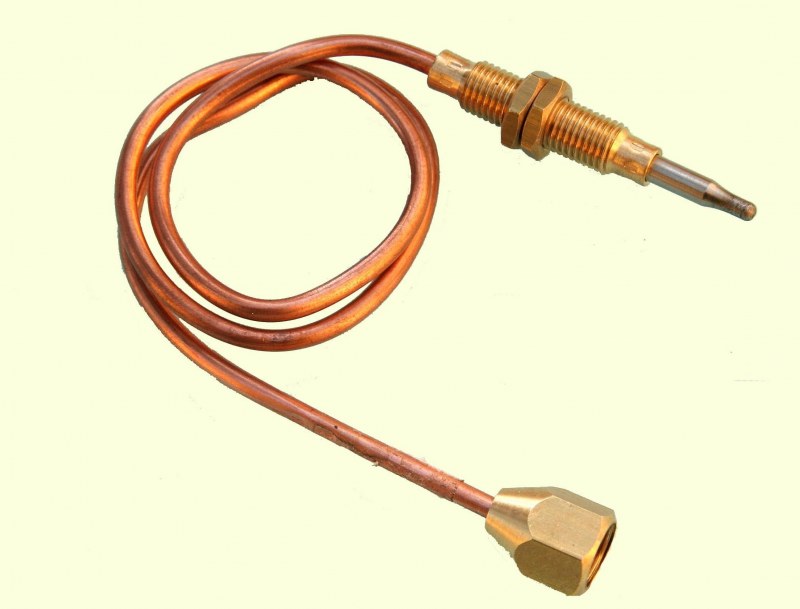

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Прогорание термопары обычно происходит лишь в газовых котлах и бойлерах, работающих постоянно. В газовых плитах рассматриваемые термодатчики газконтроля служат до замены по 20–30 лет

Среди достоинств термопар:

• простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
• дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
• длительный срок эксплуатации;
• высокая эффективность контроля температуры пламени;
• быстрое перекрытие газа;
• простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Полезные советы

При проведении установки прибора необходимо внимание уделить тому, как направлены трубки подачи и отвода топлива. Они должны быть направлены только вниз.
Основной элемент, который будет отключать подачу газа на горелку, это концевой выключатель. Он располагается в зоне контроля безопасности около автомата прямо под пленумом

То есть, температура на выключатель подается именно от пленума, который и нагревается в зависимости от температуры самого газового агрегата.
После выключения горелки выключается и вентилятор, подающий воздух в камеру сгорания топлива. Если этого не происходит, то придется откорректировать сам выключатель. Иногда в термостате была установлена опция постоянной работы вентилятора. Проверьте это, и если все подтвердилось, то просто выключите данную функцию.

Он располагается в зоне контроля безопасности около автомата прямо под пленумом. То есть, температура на выключатель подается именно от пленума, который и нагревается в зависимости от температуры самого газового агрегата.
После выключения горелки выключается и вентилятор, подающий воздух в камеру сгорания топлива. Если этого не происходит, то придется откорректировать сам выключатель. Иногда в термостате была установлена опция постоянной работы вентилятора. Проверьте это, и если все подтвердилось, то просто выключите данную функцию.

Чистка термопары

Откалибровать термопару или настроить ее функционал несложно, своими руками это сделать можно без больших проблем. Для этого просто снимите крышку панели управления. Под ней вы найдете циферблат зубчатого типа. Прокрутите его до нужного показателя температуры и попробуйте запустить всю систему. Если вас такая работа прибора не устраивает, то смело ищите приемлемый вариант.

Обязательно реагируйте на запах газа. Значит, где-то вы неплотно прижали крепеж или ослабло какое-то соединение. С утечкой газа надо разобраться быстро, это ваша безопасность.

И последнее по этой теме. Самостоятельно правильно выбрать термопару, которая точно подойдет вашему котлу, будет сложно. Обратитесь к специалистам или найдите таблицу зависимости технических характеристик данного прибора с техническими характеристиками газового котла. Все должно совпадать до градуса.

Читайте далее:

Разбираем устройство газового котла для отопления частного дома

Виды и правильное устройство дымохода для газового котла

Основные принципы работы газовых котлов

Монтаж газового котла в доме

Что такое инвертор для котла отопления

Ремонт термопары своими руками (видео)

Термопара – это очень важный элемент газового котла. И несмотря на то, что она частью выходит из строя, производители еще не нашли устройства лучше. Ведь термопара имеет простое строение и невысокую цену.

Комментарии

0 тимофей 04.10.2018 14:54 чем можно заменить термопару на горелке временно,пробовал батарейку 1.5 вольта быстра сатится ,а от зарядника сотовлго не работает вобще купит пока нет возможности. Цитировать

0 Олег 09.02.2018 21:02 Несмотря на то, что термопара имеет довольно простую конструкцию, нужно разобраться в своем котле, нужно быть уверенным в том, что поломка связанна именно с этим элементом. Я считаю, лучше доверится профессионалам.

Цитировать

0 Александр 18.12.2017 06:43 Хочу уточнить устройство и назначение термопары в котле. При нагревании запальником места спайки возникает разность потенциалов, попросту говоря, напряжение, которое внешнему проводу (медная трубка) и внутреннему (медный провод) подается на электромагнитный клапан, он срабатывает и газ поступает в основную горелку. Если по каким-то причинам прекращается подача газа, запальник тухнет и термопара отключает (нет напряжения) клапан. Когда возобновится подача газа, он не будет поступать в горелку, то есть вам нужно повторить процедуру розжига котла. А температура нагрева воды определяется терморегулятором, управляющим основной горелкой. Где-то так.

Цитировать

0 Ира 07.12.2017 21:04 У меня установлен газовый котел очень давно, но ремонтировать термопару самостоятельно я бы не рискнула. Нужно понимать, что проводники должны быть очень хорошо зафиксированы, иначе могут быть сбои.

Цитировать

Обновить список комментариев RSS лента комментариев этой записи

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов

• Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
• Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
• Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
• Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
• Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
• Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем

1. Два металла с разными физическими свойствами образуют замкнутую цепь;
2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
3. На холодных концах спая возникнет напряжение — разница потенциалов.
4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.

Руководство по ремонту газконтроля

Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.

Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.

Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.

Прежде чем приобретать новую термопару, надо определиться с причиной плохой работы имеющегося прибора – возможно проблема в отошедших контактах на клапане, тогда надо лишь их подтянуть

Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.

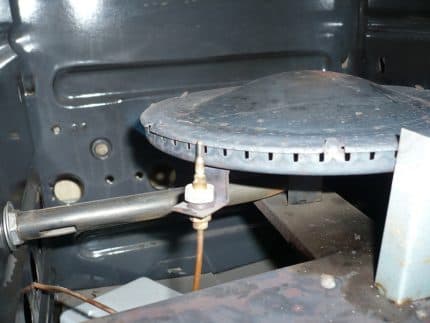

Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.

Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.

Как проверить перед заменой?

Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.

У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.

Исправная термопара для плиты на газу при нагреве над свечкой уже через 20–30 секунд выдает ЭДС порядка 15–20 мВ – если меньше, то датчик надо менять

Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.

Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.

Как поменять устройство?

Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:

• наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
• отсутствие прогара данного наконечника (в этом случае только полная замена);
• жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
• исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.

Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.

Чтоб произвести замену термопары, с газовой плиты придется снять переднюю панель, а также поднять на ней верхнюю крышку с конфорками

Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.

Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

• извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
• если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
• далее при помощи мультиметра проверяют работоспособность устройства.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

• отключён;
• зажигание;
• регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Технические характеристики

Согласно ГОСТу P 8.585-2001, термопара представляет собой контролирующий температуру прибор, состоящий из 2-х проводников, изготовленных из разных сплавов. Каждый сплав отличается своим сопротивлением и электрическим потенциалом. Контакт между проводниками происходит как в одной, так и в нескольких точках, причём в некоторых моделях он возможен благодаря наличию компенсационной проволоки. Для изготовления термопар используются неблагородные металлы.

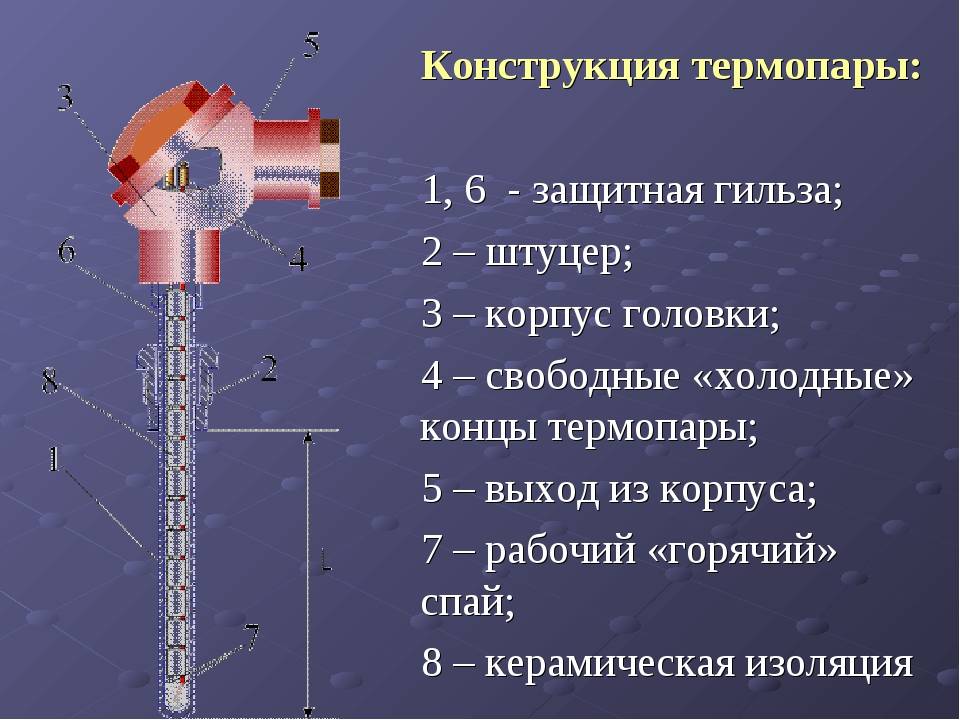

Термопара выглядит очень просто и состоит из литого корпуса головки, оснащённого крышкой и фосфорными колодками, благодаря которым происходит компенсация линейного расширения электродов. Наконечник изделия служит для надёжной изоляции рабочего спая, а защитная трубка состоит из рабочего и нерабочего участков. Все соединительные провода проводятся через штуцер, имеющий уплотнитель из асбеста. В случае если электроды изготовлены из благородных металлов, в качестве защитных труб могут быть использованы изделия из фосфора или кварца.

Погрешность показаний приборов составляет один градус, что считается довольно значимым показателем в работе газового отопительного оборудования, и не позволяет считать устройства приборами высокой точности. Неточность измерения температур объясняется конструктивными особенностями термопары. Дело в том, что соединение пластин-проводников между собой происходит по-разному. В одних моделях соединение происходит с помощью точечной сварки, в других – посредством пайки или обжима.

В случае если стык двух проводников выполнен некачественно, то погрешность будет составлять один или более градусов. Это является критической величиной погрешности, увеличение которой может негативно сказаться на работе и безопасности котла. Поэтому при выборе термопары необходимо ориентироваться на продукцию известных и проверенных производителей, так как для АОГВ погрешность в один градус является непозволительной роскошью.

Что такое термопара для газового котла отопления – как работает, преимущества оборудования

Чтобы измерить температуру внутри топки, газовые котлы оснащаются термопарой. Этот прибор также обеспечивает автоматическое прекращение подачи газа, когда из-за порывов ветра или по другой причине затухает пламя в горелке.

Назначение

Благодаря термопаре для газового котла тепловая энергия преобразовывается в электрическую, тем самым обеспечивая питание электромагнитных катушек. Кроме того, устройство выступает в качестве основы газ-контроля. Для его изготовления используется несколько видов металла, способных стойко переносить значительное нагревание в камере сгорания.

Вместе с термопарой обычно устанавливается автоматический отсекающий клапан, прекращающий поступление газа в топливопровод. Предохранители газовых агрегатов обладают специфическим устройством.

Как только термоэлектрический элемент ломается, или происходит резкое прекращение горения, автоматически срабатывает отсекающий клапан, и подача газа останавливается.

Из чего состоит и как работает

Термоэлектрический преобразователь – это простейшая конструкция, включающая в себя два соприкасающихся в одной или нескольких точках проводника. Материалом изготовления проводников выступают разнородные металлы.

Такая специфика состава дает возможность прибору выполнять свои функции, так как работает термопара в газовом котле благодаря физическому процессу «эффект Зеебека».

При условии прочной коммутации двух тел из разного металла и последующем разогреве соединительного участка открытым пламенем, свободные концы проводника будут давать разницу потенциала. При коммутации к ним вольтметра цепь замыкается, и на измерительном приборе фиксируется напряжение.

Хотя уровень напряжения от разницы потенциалов нагретых металлов и не очень большой, однако даже он в состоянии возбудить индукцию внутри катушек отсекающих клапанов. Когда свободные концы начнут давать напряжение, клапан автоматически срабатывает. Как результат – топливо получает свободный доступ к запальнику

Важно помнить, что последние модели клапанов имеют специфическое устройство: повышенная чувствительность катушек позволяет топливному каналу оставаться в открытом положении до падения напряжения ниже отметки в 20 мВ. Термопара обычно выдает напряжение в 40-50 мВ

Материалы изготовления термопары для газового котла

Для изготовления термопар используются специальные сплавы, в состав которых входят благородные и неблагородные металлы. Принципиальным условием при выборе материалов является наличие у них постоянной повторяемой зависимости между перепадами температуры и напряжением. Формирование групп сплавов для производства тех или иных нагревательных приборов зависит от определенных температурных диапазонов.

В специализированных магазинах имеются следующие разновидности термопар:

1. Тип Е (заводская маркировка – ТХКн). Материалом изготовления здесь выступают пластины хромеля и константа, что делает приборы особенно надежными. Рабочая температура допускается в диапазоне от 0 до +600 градусов.
2. Тип J (маркировка – ТЖК). Почти полная идентичность термопары типа Е, однако хромель в этом случае заменен железом. Качество термопары типа J также отличается высоким уровнем, при более низкой стоимости. Температурный режим варьируется от -100 до +1200 градусов.
3. Тип К (маркировка ТХА). Самая популярная разновидность термопары в котле отопления, получившая повсеместное распространение. Состоит из алюминиевых и хромовых пластин. Температурный диапазон – от -200 до +1350 градусов. Для изделий типа К характерна высокая чувствительность по отношению к температурным колебаниям, при значительной зависимости от условий эксплуатации. Активный контакт с углекислым газом приводит к заметному уменьшению срока службы. Перед тем, как почистить термопару в газовом котле, котел необходимо полностью остановить.

Особенности проверки и замены

Как показывает практика, ремонтировать термопару в случае ее поломки не имеет смысла. Основными признаками того, что клапан или терморегулятор вышел из строя, является прекращение самостоятельного розжига газового котла. Чтобы проверить исправность прибора, необходимо присоединить к одному из концов мультиметр. Другой конец по ходу тестирования разогревают, используя зажигалку или другой способ. Признаком пригодности термопары является показатель напряжение на датчике в районе 50 мВ.
