Производители терморегуляторов. Как выбрать изделие?
Если вы решили купить терморегулятор, то найти его можно практически в любом магазине, который специализируется на продаже сантехнического и отопительного оборудования. Цены на стандартные механические термостаты для радиаторов достаточно демократичны. Электронный термостат для отопления обойдется Вам значительно дороже.
Производителей, представляющих на российский рынок терморегуляторы, несколько. Из них 2 завоевали большего доверия покупателей.
- Самой популярной является датская компания Данфос (Danfoss), выпускающая и жидкостные, и газонаполненные устройства. Цена на первые составляет около 800 рублей. Газонаполненные стоят несколько дороже – около 1000 рублей.
- Немецкая фирма Oventrop выпускает жидкостные регуляторы, цена на которые составляет от 650 рублей и выше. Модели с выносным датчиком стоят гораздо дороже – порядка 1500-2000 рублей.
При выборе прибора необходимо обратить внимание на тот факт, для какой сети он подходит. Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса
RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция
Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса. RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция.
Перед покупкой нужно удостовериться в наличии сертификации и гарантийного срока не менее 3 лет.
Тщательно выбранный и правильно установленный термостат на радиаторе позволит улучшить микроклимат помещений, а также сэкономить деньги, особенно если речь идет о коттедже.
В следующем видео посмотрите обзор термостатов Danfoss:
Основные разновидности терморегуляторов
Основные разновидности терморегуляторов
Термостаты – это большая группа приборов, предназначенных для поддержания температуры на определенном постоянном уровне. Существует несколько разновидностей термостатов, классифицируемых по принципу действия, а именно:
- пассивные. Такие устройства работают в изолированных условиях. Для ограждения от окружающей среды применяются специальные материалы;
- активные. Автоматически поддерживают температуру на заданном уровне;
- фазового перехода. Принцип действия таких устройств основывается на свойстве рабочего вещества менять свое физическое состояние, к примеру, из жидкого в газообразное.

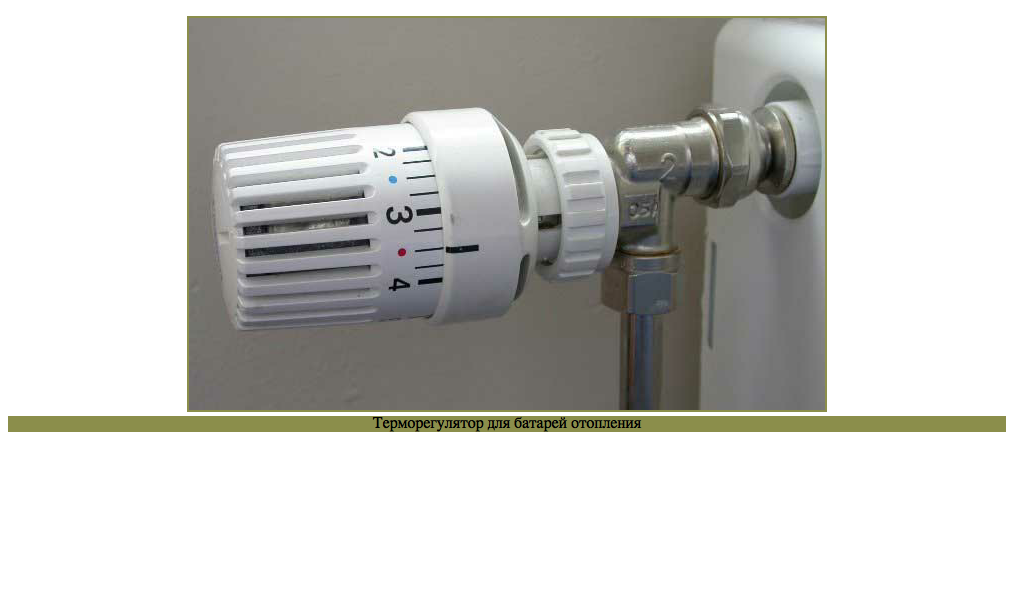

В быту наибольшую популярность получили активные термостаты. Именно их и принято называть терморегуляторами. Большинство существующих приборов, предназначенных для контроля температуры, комплектуются подходящим терморегулятором еще на этапе своей фабричной сборки. Необходимо лишь внимательно разобраться с инструкцией к устройству перед его использованием.
Также существуют выносные терморегуляторы. Они выполнены в виде отдельного блока. Подключение к радиатору выполняется в соответствии с определенной технологией, без соблюдения требований которой нельзя рассчитывать на эффективную, экономичную, безопасную и долговечную работу установки.
Устройство термоклапана и существующие виды
Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за определенный промежуток времени, и регулируется температура радиатора.
Термостатический клапан в разрезе
Существует однотрубная и двухтрубная разводка системы отопления, при этом на каждую систему устанавливаются определенные модели регуляторов. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления терморегулятор предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно устанавливать в системах с естественной циркуляцией теплоносителя. Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.
На корпусе терморегулятора имеется стрелка, указывающая на направление движения теплоносителя, поэтому при монтаже необходимо учитывать данное свойство терморегуляторов.

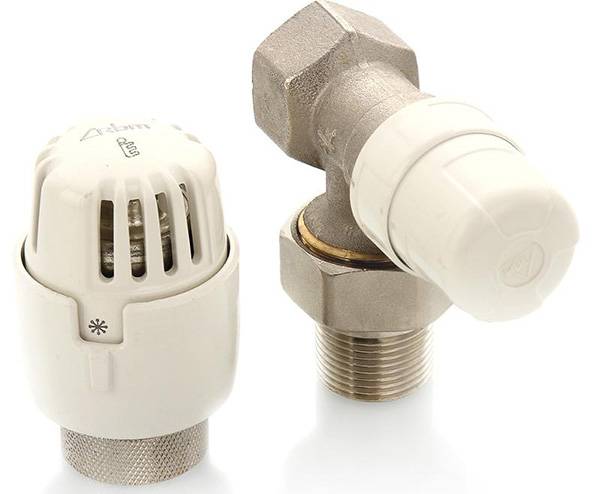

Как устроена термостатическая головка
Watch this video on YouTube
Материалы изготовления
Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:
- Из бронзы, с последующим хромированием или никелированием.
- Из латуни, с покрытием слоем никеля.
- Из нержавеющей стали.
Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.
Варианты исполнения
Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

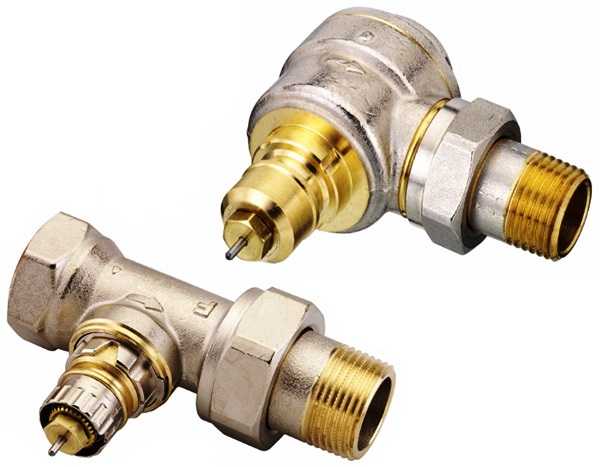

Прямой (проходной) клапан и угловой
| Название/фирма | Для какой системы | Ду, мм | Материал корпуса | Рабочее давление | Цена |
|---|---|---|---|---|---|
| Данфос, угловой RA-G с возможностью настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 25-32 $ |
| Данфос, прямой RA-G с возможностью настройкой | однотрубной | 20 мм, 25 мм | Никелированная латунь | 10 Бар | 32 – 45 $ |
| Данфос, угловой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 30 – 40 $ |
| Данфос, прямой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 20 – 50 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN , прямой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-23 $ |
| BROEN , угловой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-22 $ |
| OVENTROP , осевой | 1/2″ | Никелированная латунь, покрытая эмалью | 10 Бар | 140 $ |
Виды
По способу передачи сигнала на термический элемент он может поступать от теплоносителя, воздуха внутри помещения. Вентиль у разных видов может быть практически идентичным. Отличаться они будут термоголовкой. На сегодняшний день все существующие разновидности можно разделить на 2 типа: механические и электронные. Устройства имеют свои особенности, которые отражаются на их эксплуатационных характеристиках.
Приборы отличаются не только по виду материала, но и по способу установки. Они могут иметь угловой либо прямой (проходной) тип, что зависит от вида подсоединения. К примеру, если магистраль подсоединяют к боковой части, монтируют вентиль прямого типа. Угловой метод используют, когда выполняют соединение снизу. Вариант клапана выбирают тот, что лучше становится в систему.
Выбор между ними зависит от предпочтений покупателя и его финансовых возможностей. Продукция может быть рассчитана для конкретной разновидности термоэлемента. Чтобы понять, в чем состоят различия терморегуляторов, нужно коротко отметить их основные нюансы.
Механические
Механические терморегуляторы отличаются простотой эксплуатации, четкостью и слаженностью в использовании. Они не нуждаются в подключении к сети. Ручные изделия отличны от электронных аналогов. Работают они по принципу обычного крана: регулятор поворачивают в нужную сторону, пропуская необходимое количество теплоносителя. Устройства дешевые, но не самые удобные, так как для изменения теплоотдачи необходимо каждый раз вручную крутить вентиль.
Если их установить тора вместо шаровых кранов, можно использовать для регулировки любой из них. Устройства технологичны и не нуждаются в профилактическом обслуживании. Однако зачастую на входе и выходе радиав такой конструкции нет разметки для регулировки температуры нагревания. Практически всегда выставлять ее приходится опытным путем.
Перед установкой таких конструкций необходимо их отрегулировать, а также установить гидравлическое сопротивление. Плавная настройка осуществляется за счет дроссельного механизма, который находится внутри прибора. Сделать это можно на одном из клапанов (впускном либо обратном). Работа терморегулятора механического типа зависит от точек холода и тепла внутри комнаты, а также направления движения воздуха в помещении. Недостатком является и тот факт, что они реагируют на работу бытовых приборов с собственными тепловыми контурами (например, холодильников, электрических обогревателей, а также водопровода с горячей водой).
Электронные
Такие модификации более сложны в конструктивном плане в сравнении с ручными аналогами. С их помощью можно сделать систему отопления гибкой. Они не только позволяют обеспечить контроль температуры отдельного радиатора, но и предусматривают управление основными узлами системы, в том числе насосом, смесителями. В зависимости от модели программируемые приборы оснащены датчиками разного вида.
Электронный механизм может замерять температуру окружающей среды конкретного пространства (места, где он установлен). За счет программного обеспечения осуществляется анализ полученных данных, принимается решение по уменьшению либо увеличению температуры. Такой механизм может быть аналоговым либо цифровым. Цифровой вариант имеет 2 модификации: его логика бывает открытой либо закрытой.
Разница между категориями заключается в том, что изделия с закрытой логикой не способны менять алгоритм функционирования. Они запоминают уровень изначально установленной температуры и поддерживают его. Аналоги открытой логики способны самостоятельно выбирать нужную управляющую программу. Однако их редко используют в бытовых условиях, так как рядовому покупателю будет сложно изначально запрограммировать их, выбирая нужные опции из множества встроенных функций.
Конструкция терморегулятора
Терморегулятор для радиатора отопления состоит из пластикового корпуса, в котором находиться латунный или оцинкованный сильфон (сильфоновая емкость, термобаллон). Сильфон заполнен веществом с высокими показателями теплового расширения, как правило это этилацетат, воск, толуол или газоконденсат. Из всех четырех веществ самым эффективным является газоконденсат, т.к. именно он позволяет прибору быстро реагировать даже на самые незначительные изменения температуры в комнате.

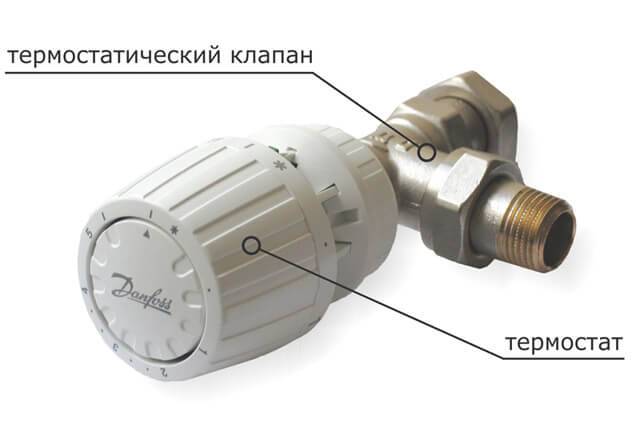

Конструкция термостатической арматуры Danfoss.
Еще одним элементом конструкции радиаторного терморегулятора является конусный шток, изготовленный из нержавейки или полипропилена. Под воздействием вещества в сильфоновой емкости шток поднимается или опускается, тем самым увеличивая/уменьшая сечение проходного канала, по которому в радиатор поступает теплоноситель. Таким образом происходит регулировка подачи теплоносителя в радиатор. Шток оснащается двумя пружинами из нержавеющей стали, которые помогают ему подниматься и опускаться.
Совет! Одной из основных проблем радиаторных термостатов является прикипание штока и пружин при длительном нахождении в одном положении. В большей степени это касается устройств с силой давления на шток менее 2 кг. В случае прикипания, вещество в сильфоновой емкости просто не может выдавить шток. Для предотвращения этой проблемы рекомендуется использовать терморегуляторы с силой давления более 4 кг. Кроме того, на время отключения системы отопления в летний период следует демонтировать термостатические головки, что позволит снизить вероятность прикипания подвижных элементов прибора.

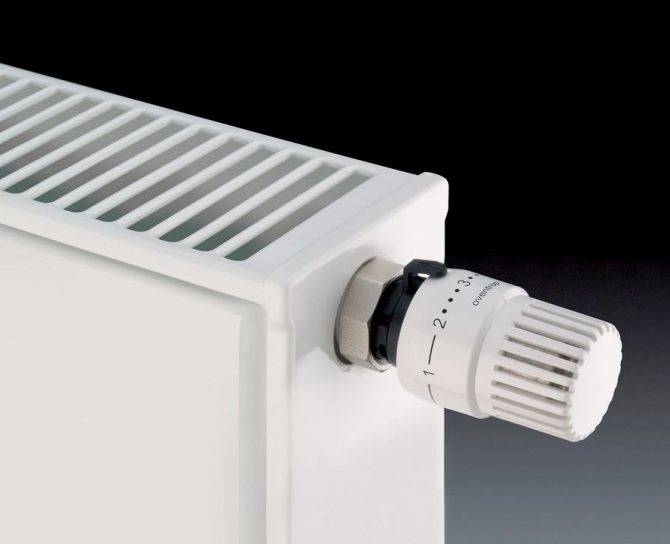

Терморегулятор Danfoss на стальном панельном радиаторе.
Терморегуляторы обладают устройствами защиты радиатора от размораживания. Если температура воздуха в комнате снижается до +5°С — +8°С (у каждой модели свой минимум), шток автоматически поднимается, пропуская теплоноситель в прибор отопления.
Примечание! Иногда в качестве терморегулятора для радиатора отопления используется обычный шаровой кран, придавив который можно ограничить поступление теплоносителя в радиатор. Такое решение достаточно распространено, однако у него есть один минус: находящийся в придавленном состоянии кран, через какое-то время может прикипеть так, что кран невозможно повернуть ни в одну стороне, но даже, если кран и возможно повернуть, скорее всего он не будет герметично перекрывать поток теплоносителя.
Стопорное кольцо позволяет зафиксировать настройки.
Терморегулятор Danfoss на панельном радиаторе.
Виды терморегуляторов
На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.
Механический регулятор
Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.
Механический регулятор
В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.
Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.
Строение механического терморегулятора
Электронный термостат
Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.
Электронный термостат
Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.
Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

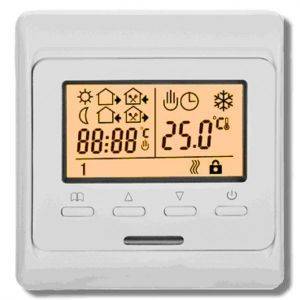

Электронный термостат выглядит очень технологично
Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.
Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.
Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.
Для питания электронной части нужны батарейки
Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.
Инновационный монитор
Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.
Автоматическая регулировка температуры отопления. Электронные термостаты и сервоприводы.
Автоматизировать контроль температуры системы отопления
более точно можно с помощью электронных термостатов и сервоприводов. В отличии от термостатических кранов с термоголовкой, электронные
термостаты не привязаны к конкретному месту установки. Это позволяет повысить точность измерений, что убирает фактор влияния тепла радиатора отопления. Реакция такого регулятора температуры намного быстрее. А расширенные возможности электронных термостатов позволяют забыть про периодическую ручную подстройку температуры в помещении. Вы ощутите комфорт в эксплуатации хронотермостатов. Использование термических сервоприводов увеличит скорость реакции радиаторов и системы отопления. Это избавит помещение от “температурных провалов“, что является недостатком термоголовок. Одним словом термоголовки
занимают нишу “полуавтоматического регулирования температуры отопления“, а электронные хронотермостаты занимают нишу “автоматического регулирования температуры отопления“. Благодаря высокой точности измерений электронных термостатов и быстрой реакции термических сервоприводов такая система автоматической температуры отоплениястановится намного экономичнее, так как температура в помещении практически не колеблется – погрешность составляет 1,5-2 градуса Цельсия. А это высокий результат, например у термоголовки средняя погрешность 5-10 градусов Цельсия. Хронотермостаты имеют настолько широкий спектр возможностей, что экономия отопления увеличится на 10-15% точно, а то и выше. Высокая экономичность автоматической регулировки температуры дома, квартиры, предприятия – это существенный результат.
Особенности установки термостата
Вы должны указать его местоположение перед установкой устройства. Работа термостата зависит от многих факторов. Например, температурный режим за пределами помещения, циркуляция воздуха в здании. Наличие прямых солнечных лучей также важно. Иностранные (холодные) источники тепла в квартире также включены. Это связано с тем, что нагретый воздух накапливается выше: разница температур на нижнем и верхнем уровне помещения будет значительной. Установлено горизонтально трубное оборудование возле входа в отопительные приборы. В городских квартирах сначала необходимо установить термостат там, где колебания температуры наиболее заметны. Это могут быть: комната, подверженная воздействию прямых солнечных лучей, кухня
Это связано с тем, что нагретый воздух накапливается выше: разница температур на нижнем и верхнем уровне помещения будет значительной. Установлено горизонтально трубное оборудование возле входа в отопительные приборы. В городских квартирах сначала необходимо установить термостат там, где колебания температуры наиболее заметны. Это могут быть: комната, подверженная воздействию прямых солнечных лучей, кухня.
Установка термостата на радиатор осуществляется по определенному алгоритму:
Как видите, установить регулятор на радиатор просто. Однако, если после подключения термостатического устройства вам потребуется заменить схему подключения нагревателя. Для этого, чтобы состыковать прямую и обратную линейную конструкцию, необходимо установить обходной джампер. Этот элемент обеспечивает циркуляцию охлаждающей жидкости, если необходимо отключить нагрев через регулятор температуры.
Вы должны удалить устройство, чтобы завершить схему. Вы должны сначала закрыть клапаны. Если система двухтрубная, можно контролировать подачу воды в радиатор. Но в этом случае необходимо разместить термостат радиатора на линии верхней подводки.
Поэтому можно сделать вывод, что сегодня для установки комнатной температуры используются специальные электроды и термостаты. Первые используются, когда необходимо увеличить тепловую мощность радиаторов, а вторые — для понижения температуры и унификации отопления. Терморегуляторы можно купить в любом магазине по доступной цене. Установить их легко и довольно реалистично, чтобы сделать установку самостоятельно.
Радиаторный термостат отопителя подходит для помещений, где необходимо понизить температуру. Чаще всего это квартира на верхних этажах жилых домов, где расположена самая высокая кабельная сеть. При установке контрольного устройства на радиатор требуемая температура будет задаваться с небольшой ошибкой. Прежде чем купить подобное устройство, вам нужно больше узнать о его типах, способах установки и настройки. Об этом и поговорим в этом обзоре.
Такое устройство повышает эффективность системы отопления.
Конструкция контроллера отопления на аккумуляторе включает в себя следующие элементы:
- клапан или клапан;
- термостатический механизм.
Термостат или термоклапан — это стандартный закрытый клапан с регулирующим механизмом. Конус считается запирающим элементом, который при перемещении изменяет количество. Термоголовка, состоящая из цилиндра с тепловым элементом, способствует движению конуса. Цилиндр называется сильфон, а в качестве тепловых компонентов используется специальная жидкость или газ. При нагревании этот компонент увеличивается в объеме и затягивает цилиндр, который перемещает коническую часть. Конус блокирует поток охлаждающей жидкости, и композиция охлаждается. В то же время сильфоны становятся меньше. Затем конус поднимается, и жидкость перемещается к батарее и способствует нагреву термоголовки устройства. Эта техника позволяет поддерживать желаемую температуру.
Как отрегулировать батареи отопления из чугуна
Чугунные радиаторы обладают высокой тепловой инертностью — долго нагреваются и медленно остывают. Для регулировки таких приборов рекомендуется применять термоголовки с ручным управлением. Автоматические могут работать с большой погрешностью и не выполнять поставленную задачу.
Чтобы снизить теплоотдачу чугунных батарей, регулирующий кран можно монтировать как на подачу, так и на обратку. Если конструкция однотрубная, поможет установка байпаса и клапанов. При нежелании или невозможности вмешаться в устройство отопительной системы рекомендуется соорудить теплозащитный экран или короб, повесить чехол из теплоизоляционных материалов.
Теплоотдача радиатора — способы увеличения
Теплопередача от нагретой батареи происходит:
- теплообменом;
- конвекцией;
- излучением.
Каждая модель радиатора, будь то чугунная, алюминиевая, стальная или биметаллическая, обладает определенной номинальной мощностью. При расчете отопления учитываются многие факторы, среди которых климатические условия, температурный режим помещения, особенности расположения комнаты, вид утепления стен, перекрытий и т.д.
Правильный расчет обеспечивает эффективный обогрев дома или квартиры в холодный сезон. Но если мощности радиаторов не хватает, помещение плохо прогревается. Также причиной холода может стать подключение с несоблюдением режима циркуляции.
Есть радикальные меры, которые помогут исправить ситуацию:
- увеличение количества секций;
- изменение схемы подключения;
- замена радиаторов на более эффективные.
Но очень часто недостаток теплоотдачи возникает в результате менее серьезных причин и компенсируется другими способами.
Заключение
Регулировка батарей отопления проводится различными способами. В частных домах температура задается с использованием функций отопительного котла. При желании установить индивидуальный температурный режим в разных комнатах используются термоголовки с ручным, механическим или электронным управлением. В многоквартирных домах это единственный выход снизить теплоотдачу радиаторов.
Электронные устройства характеризуются высокой точностью. Они экономичны, обладают широким функционалом, но дороже и чувствительнее к качеству теплоносителя, чем ручные или механические.
