Рейтинг лучших гидроаккумуляторов для систем водоснабжения: как выбрать гидроаккумулятор

Как выбрать подходящий гидробак

Самостоятельно вычислить необходимую производительность гидробака можно, воспользовавшись следующей формулой:

V = А х k х (Р мах + 1) х (Р min + 1) / (Р мах – Р min) х (Р возд. + 1), где

V – необходимый объём бака.

А – пиковый расход воды в доме в минуту.

Р мах, Р min – максимальное и минимальное давление, создаваемое устройством.

Р возд. – воздушное давление в баке.

К – коэффициент, значения которого различны для устройств разной мощности. Показатели коэффициента приведены в таблице ниже.

Мощность насоса, кВт.	0,55 – 1,5	2,20 – 3	4 – 5,5	7,5 – 9
Коэффициент	0,25	0,375	0,625	0,875

После проведения вычислений, рекомендуется брать поправку в большую сторону, на случай непредвиденного увеличения водоразбора. Например, если получилось, что необходимый для вашего дома объём бака составляет 33 литра, то лучше купить водяной аккумулятор ёмкостью 35-40 литров. Но чересчур большой бак приобретать также не следует: вода в нём будет застаиваться, в результате чего ухудшится её вкус, может появиться затхлый запах.

https://youtube.com/watch?v=sBtdN2j_Spg

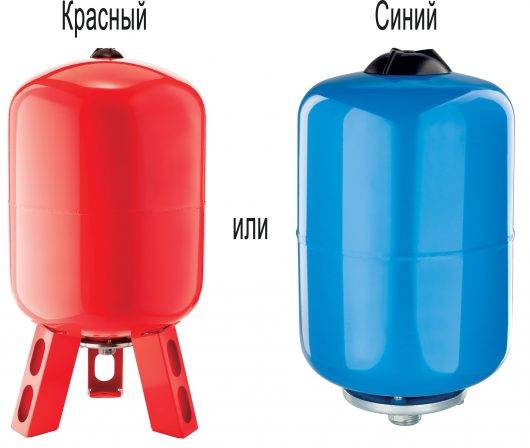

Для холодного и горячего водоснабжения нужно покупать отдельные модели. Различить водонапорные устройства по предназначению можно по расцветке бака. Модели для холодного водоснабжения, стандартно окрашиваются в синий цвет, а для горячего – в красный. Но иногда встречаются устройства, не имеющие опознавательной окраски, например с серебристым бачком. В этом случае, перед покупкой необходимо ознакомиться с инструкцией от производителя, где должно быть указано, для каких целей предназначен данный прибор.

Причины поломок и способы их устранения

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

1. Приобрести новую мембрану, точно соответствующую порванной.
2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
3. Вынуть порванную мембрану.
4. Установить на ее место новую мембрану.
5. Собрать гидробак.
6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

Оптимальные показатели

Кроме емкости, таким же важным является подходящий показатель давления в незаполненном гидробачке. Это значение обычно наносится на корпусе каждой отдельной модели. Не составит труда подсчитать, какой именно параметр окажется идеальным в том или ином случае. Он выявляется, опираясь на гидростатическое давление, ведь оно зависит от высоты, до которой необходимо поднять жидкость. Например, если уровень высоты труб в жилище дойдет до 10 м, то параметр давления составит 1 бар

Кроме того, очень важно учитывать, что рабочее давление гидробачка не должно быть более, нежели стартовое давление насоса

Например, для обеспечения стабильной подачи жидкости в условиях дома с двумя этажами понадобится качественный гидравлический бачок, имеющий рабочий уровень мощности в 1,5 бара, и топовую мощность до 4,5 бара. В большинстве случаев фирмы-производители формируют воздушное давление в гидроаккумуляторе, составляющее 1,5 бара. Однако в определенных случаях значения могут быть и другими. Именно поэтому перед стартом использования агрегата нужно проверять данные значения, пользуясь манометром. Эта деталь подсоединяется к ниппелю гидравлического аккумулятора.

Причины поломок и способы их устранения

Несмотря на достаточно прочную и долговечную конструкцию, бывает, что гидроаккумулятор для водоснабжения выходит из строя. Причин для этого бывает несколько. Очень часто происходит завоздушивание водной магистрали. В трубопроводе образуется воздушная пробка, препятствующая нормальной циркуляции воды. Причиной завоздушивания водопровода становится скопление воздуха внутри мембраны. Он попадает туда вместе с током воды, и постепенно накапливается, распространяясь по трубопроводу.

В гидробаках с вертикальным способом установки в их верхней части устанавливается специальный спускной ниппель, для стравливания скопившегося в мембране воздуха. Небольшие накопители, объёмом меньше 100л, обычно выполняются по горизонтальной схеме. Спустить воздух в них бывает несколько сложнее.

Процедура здесь выполняется в несколько этапов:

1. Гидроаккумулятор отключается от электропитания.
2. С системы сливается вся вода, до тех пор, пока накопительный бак полностью не опустеет.
3. Затем все краны в трубопроводной системе закрываются.
4. Гидробак подключается к электричеству, и заново заполняется водой.

Скопившийся внутри накопителя воздух уйдёт вместе со сбрасываемой водой.

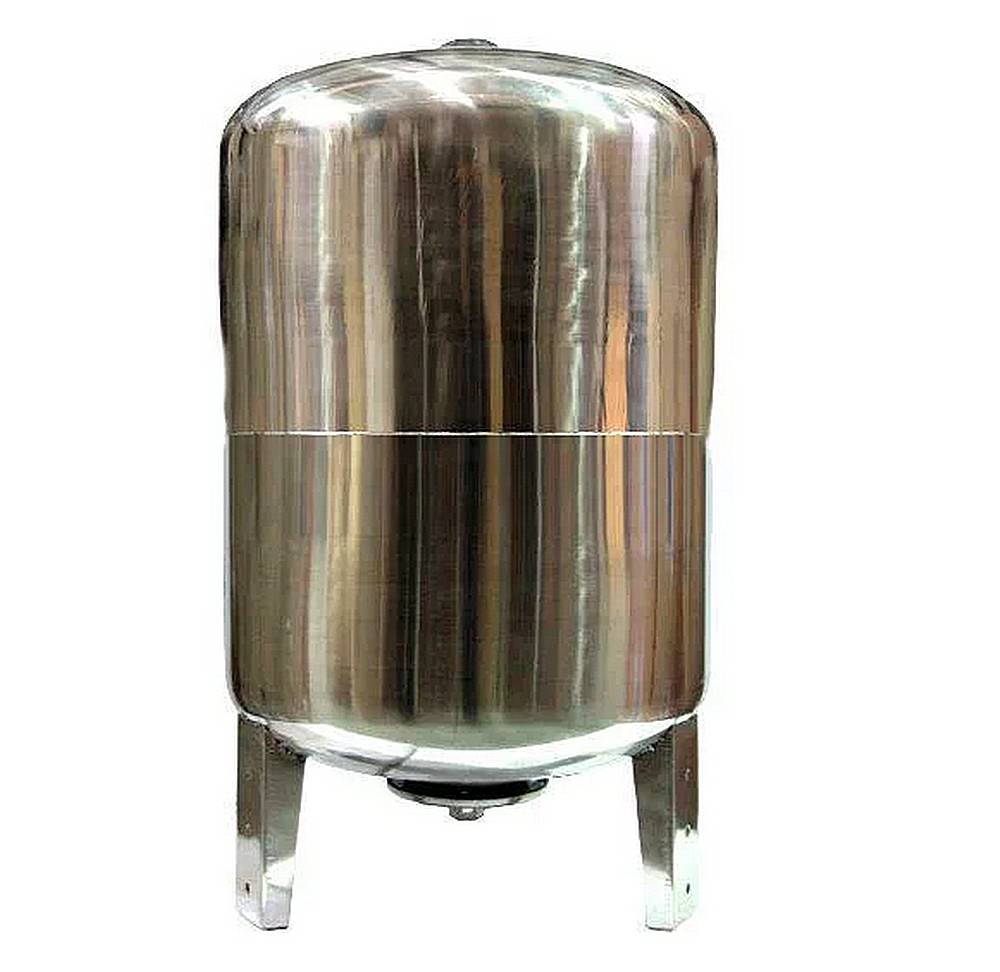

Лучшие гидроаккумуляторы для систем водоснабжения на 100 литров

Выбирая гидроаккумулятор для водоснабжения частного дома, более 40% покупателей останавливаются на моделях с объемом бака 100 литров. Популярность гидроресиверов этой категории обусловлена низкой ценой, функциональностью, оптимальным запасом воды для семьи из 3-4 человек. Небольшие размеры позволяют без труда найти место для установки в кессоне или в бойлерной одноэтажного загородного дома. Оборудование привлекло высоким уровнем надежности, оригинальными конструктивными решениями, рентабельностью применения.

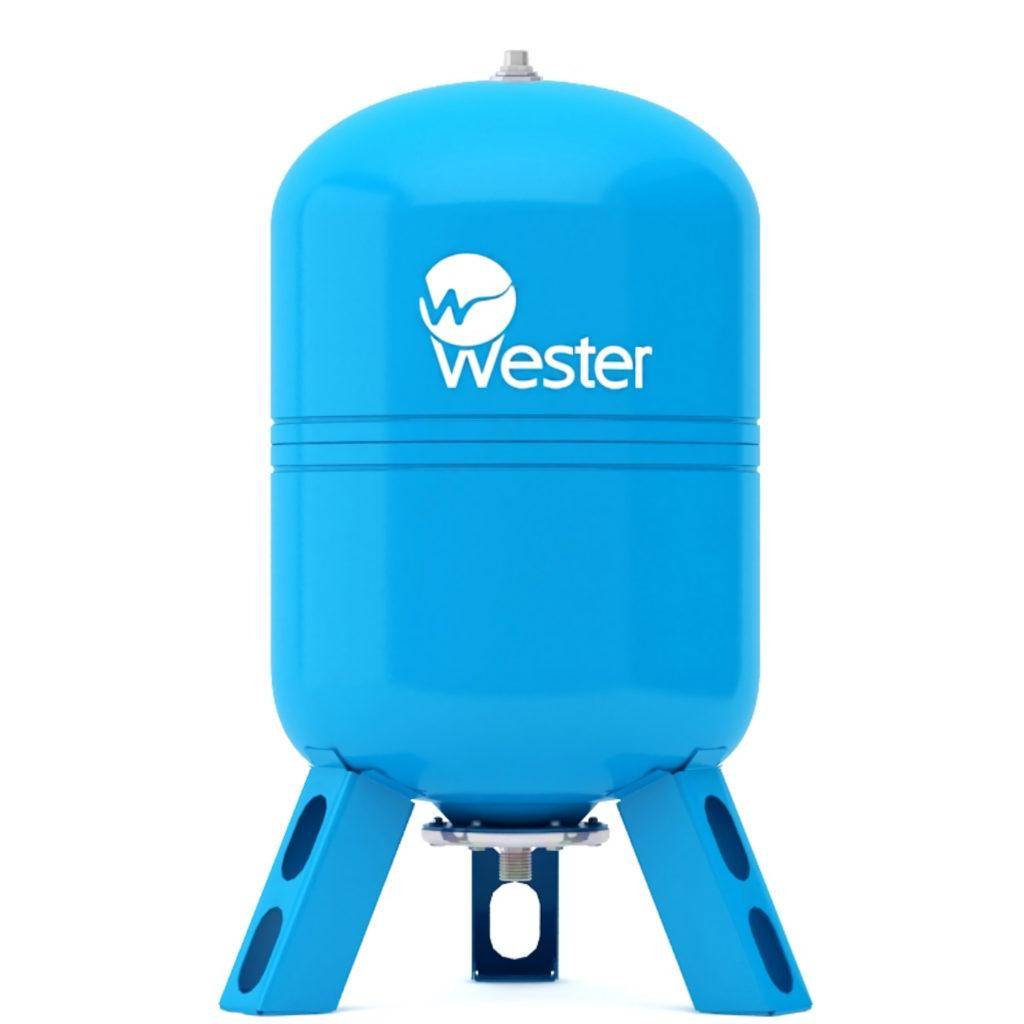

Wester WAV 100

Российская компания Wester разработала серию мембранных баков для домашней системы водоснабжения с учетом европейских стандартов качества. Комплектующие для оборудования поставляются из Великобритании, Германии, Италии и Швейцарии. Линейка WAV отличается вертикальным монтажом, а гидроаккумулятор для воды на 100 литров является одним из самых популярных в этой серии. Расположенные под углом ножки не только упрощают установку, но и делают емкость более устойчивой к динамическим воздействиям. Подключение через нижнее резьбовое соединение удобное для любой схемы развязки.

Особенностью конструкции является использование мембраны замкнутого типа. Нижняя часть емкости по этой причине не контактирует с водой, что положительно влияет на срок эксплуатации. Бак изготовлен из углеродистой стали, покрытой снаружи защитным покрытием на основе эпоксиполиполиэфира. Контрфланец изготовлен из стали с оцинкованным покрытием, ниппеля из латуни. Материал мембраны – EPDM, который характеризуется высокой эластичностью, устойчивостью к перепадам температуры.

Достоинства:

• Заменяемая мембрана;
• К держателю мембраны можно подключить реле давления или манометр;
• Ресурс – 100 000 циклов заполнения и опустошения;
• Диапазон температур перекачиваемой жидкости – от 1 до 100 градусов;
• Максимально допустимое давление 10 бар.

Недостатки:

Нет манометра в комплекте поставки.

Компактный вертикальный гидроаккумулятор на 100 литров имеет размеры 79х50 см. Это позволяет легко найти место в доме или кессоне. Вес устройства 17 кг, что делает простой доставку и самостоятельную установку.

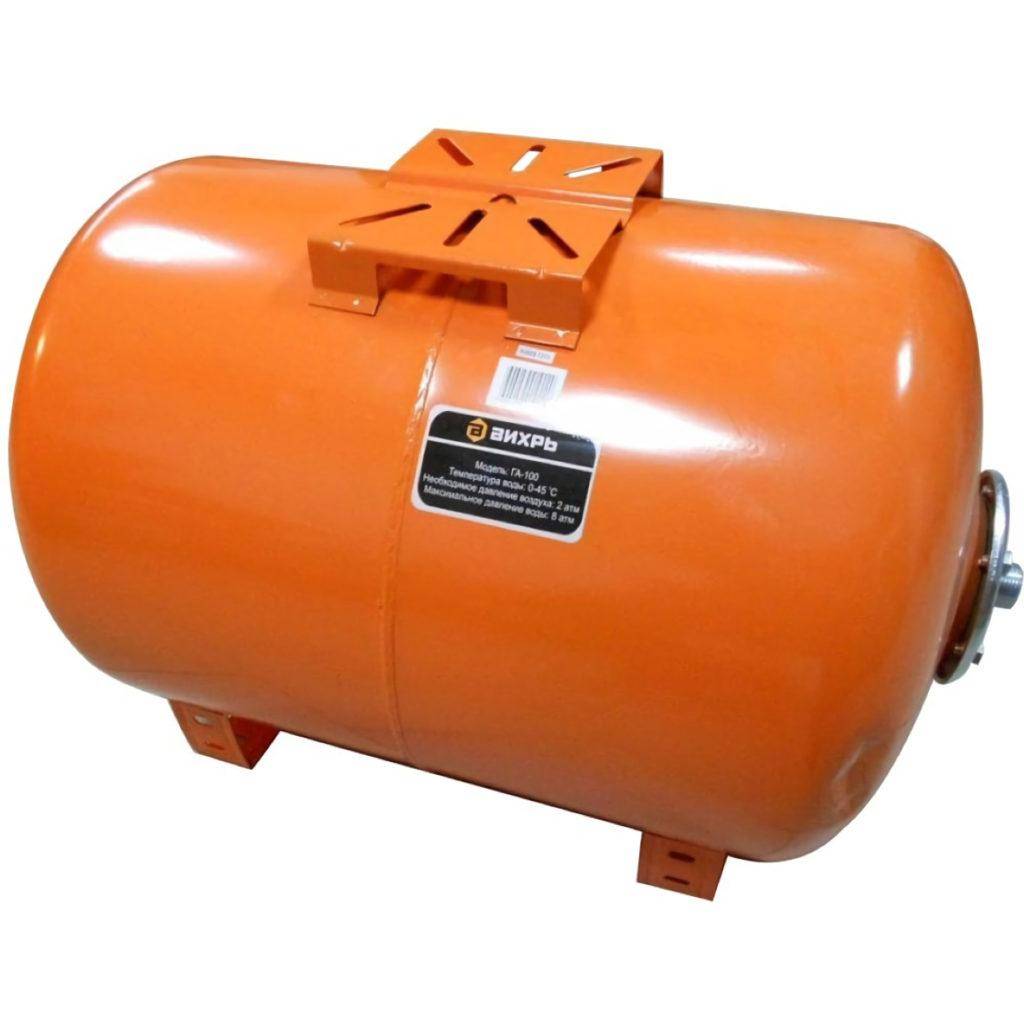

Вихрь ГА-100

Горизонтальный гидробак разработан для работы в паре с поверхностными насосами мощностью 1 кВт или глубинными насосами до 1,5 кВт

Модель привлекает внимание яркой окраской и простой, надежной конструкцией опор. В кронштейнах предусмотрены отверстия для монтажа к основанию, что заметно облегчает выполнения работ

Корпус изготовлен из стали и хорошо защищен от коррозии. Стальной фланец прочный и устойчивый к механическому воздействию.

Мембрана изготовлена из пищевой резины, что позволяет использовать гидроаккумулятор в системе подачи питьевой воды. Рекомендуется следить за температурой перекачиваемой жидкости, производитель советует поддерживать показатели в диапазоне от 0 до 45 градусов. Отзывы покупателей отмечают хорошее отношение между ценой и качеством изготовления оборудования. Наши эксперты подтверждают это заключение и отмечают простое обслуживание мембранного бака.

Достоинства:

• Рабочее давление до 8 бар;
• Возможность подкачки воздуха;
• Заменяемая мембрана;
• Небольшой вес;
• Отсутствие скачков и гидравлических ударов.

Недостатки:

Нет манометра.

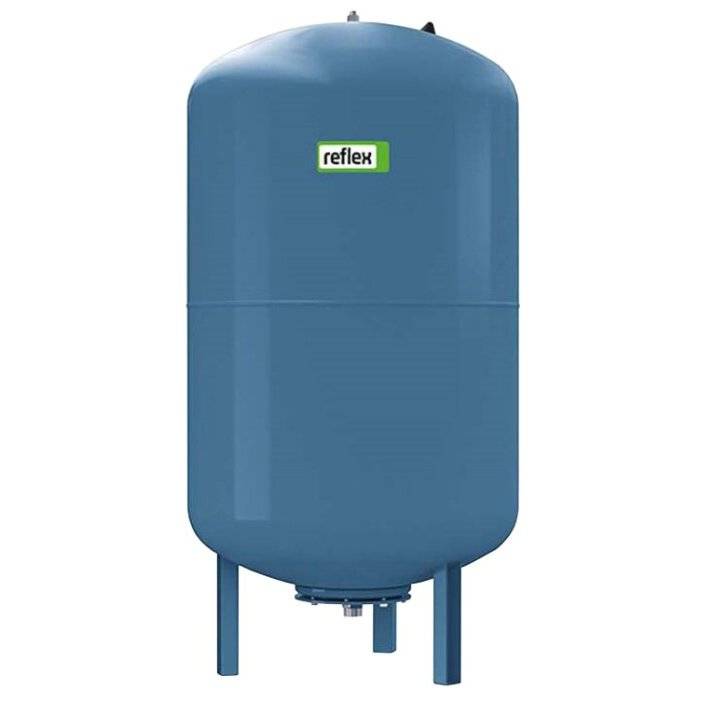

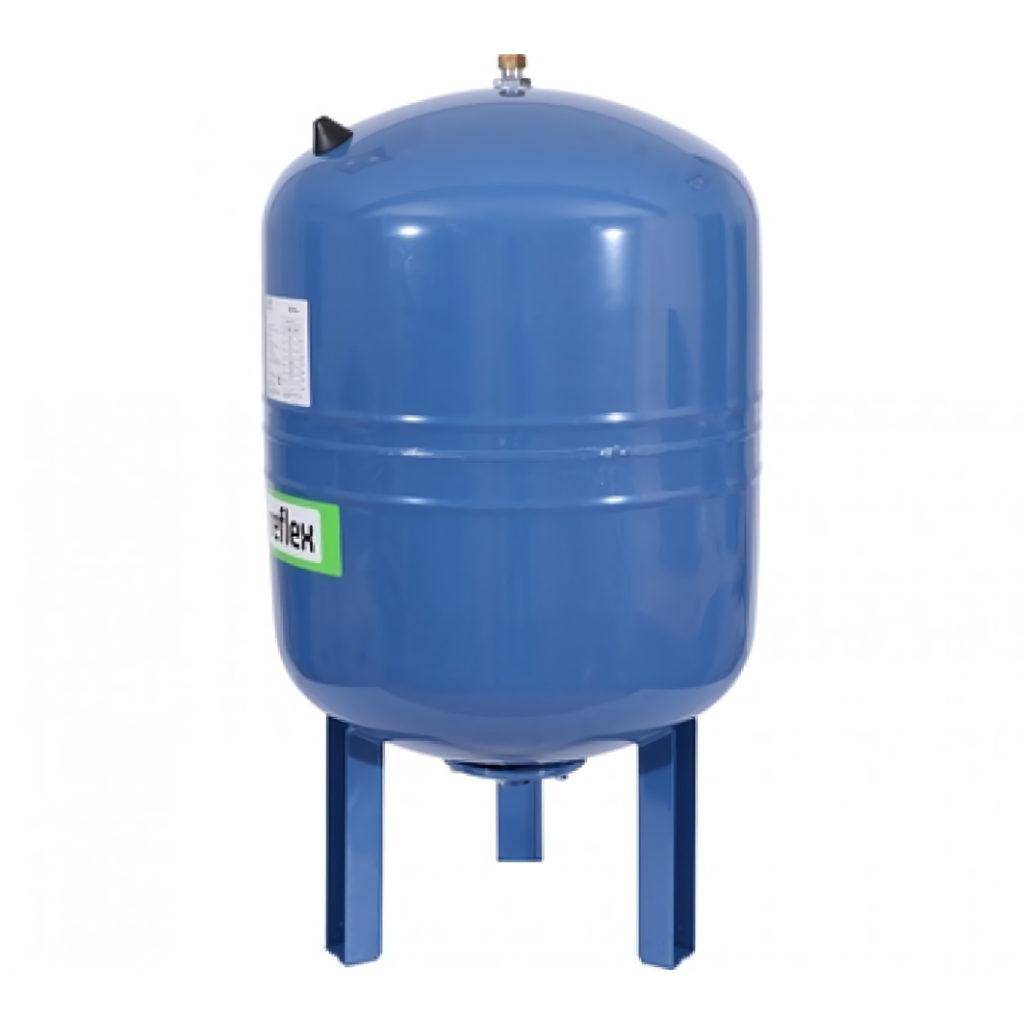

Reflex DE 100

Разработка немецких инженеров отличается безупречным качеством сборки. Емкость изготовлена из углеродистой стали, единственный шов очень хорошо проварен. Бак разработан для систем с повышенными требованиями по устойчивости к коррозии. С наружи и внутри металл покрыт защитно-декоративным слоем на основе эпоксидной смолы. Все узлы рассчитаны на работу в течение 10 лет. Рекомендуемая температура перекачиваемой жидкости – от 1 до 99 градусов.

Предустановленное давление 4 бар, максимальные показатели могут достигать значений в 10 бар. Эластичная мембрана изготовлена из синтетического бутилкаучука и отличается высокой прочностью. Конструкция бака позволяет быстро заменить мембрану. Для монтажа предусмотрены вертикально расположенные ножки. Значительное расстояние между основанием и штуцером позволяет выполнить подключение к водопроводу в комфортных условиях.

Достоинства:

• Незначительный вес делает простыми транспортировку и монтаж;
• Занимает мало место в кессоне;
• Большой ресурс мембраны;
• Гарантия производителя 2 года.

Недостатки:

Завышенная цена.

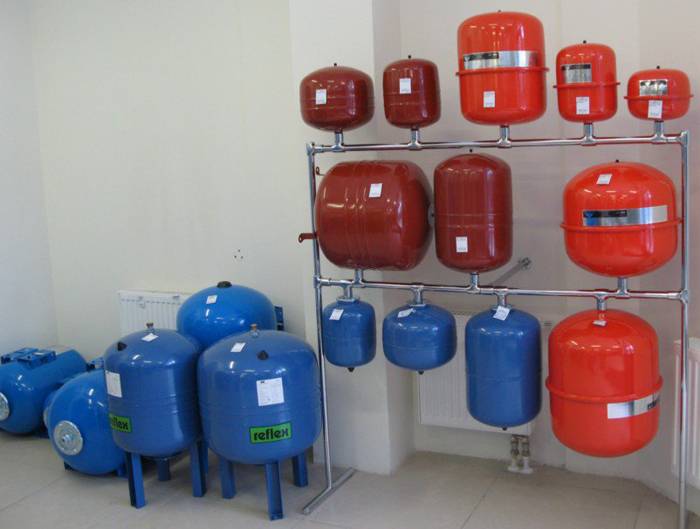

Стоимость различных моделей гидробаков на российском рынке

Купить гидроаккумулятор для систем водоснабжения можно в крупных строительных гипермаркетах, специализированных магазинах или на интернет ресурсах. Выбирая резервуар лучше сразу приобретать объем с запасом. Конечно, впоследствии можно докупить еще один и подключить с первым параллельно (это допускается), но цена гидроаккумулятора для систем водоснабжения 100 литров будет ниже, чем стоимость двух емкостей по 50. Рассмотрим некоторые модели таких устройств с их техническими характеристиками и ценами, по состоянию на январь 2018 года.

Гидроаккумулятор «Belamos 100 VT» на 100 л. Такого объема достаточно на семью из 4 человек

Марка, модель	Давление (max), атм.	Температура воды (max), ˚С	Объем резервуара, л	Стоимость, руб.
Wester WAO	10	100	24	1800
Reflex DE 100 HW	10	70	100	11800
Wester WAO	10	100	80	6000
Униджиби	10	99	20	1300
Belamos 100 VT	8	50	100	6000
STOUT	10	100	80	4500

Если брать средние значения, то цена гидроаккумулятора для систем водоснабжения 50 литров (самого распространенного), не так уж высока. А значит, большой дыры приобретение этого нужного устройства в бюджете семьи не пробьет.

Фланец у «Wester WAO» прикручивается болтами с гайками

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

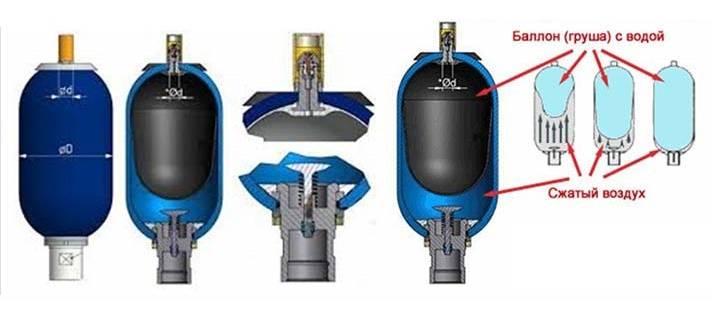

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

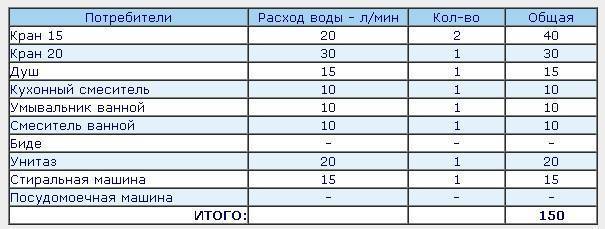

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

• 1 – начальное давление Pвозд (при выключенном насосе);
• 2 – поступление воды в резервуар при включении насоса;
• 3 – достижение максимального давления Pmax и отключение насоса;
• 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

• V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
• А – это расчетный расход воды (л/мин);
• К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

• А = 75 л/мин;
• Мощность насоса 1,5 кВт, соответственно К = 0,25;
• Pmax = 4,0 бар;
• Pmin = 2,5 бар;
• Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

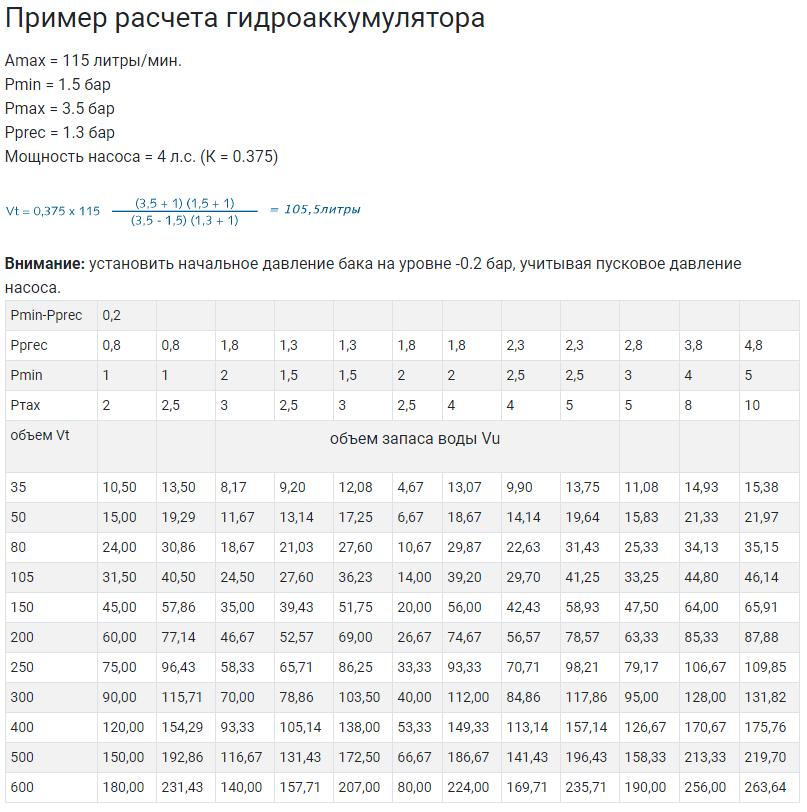

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Принцип работы типового гидробака

Разберём, для чего гидроаккумулятор в водопроводной системе, и рассмотрим принцип работы этого устройства. В бытовой водопроводной сети должно иметься определённое давление, обеспечивающее функционирование бытовых приборов и сантехнических устройств.

Например, стиральные автоматы или посудомоечные машины будут действовать только при определённом показателе напора в сети. То же можно сказать и о бытовой сантехнике: для нормальной работы смесителей душа, джакузи или унитаза необходимо наличие давление в водопроводной системе. Оно создаётся самостоятельно, под действием гравитационных сил, если в доме выполнена верхняя разводка с расположением расширительного бака для воды в верхней точке здания.

Тогда жидкость, подчиняясь силе тяжести, самостоятельно стекает в систему, создавая в ней определённый напор. Но чаще встречается конструкция автономного водопровода с нижней разводкой. В этом случае вода подаётся в дом снизу, и для создания давления в трубопроводе необходима работа вспомогательных агрегатов.

Рассмотрим, как работает гидроаккумулятор, более подробно. Гидробак подключается к водопроводу после сетевого насоса. При закачке им внутридомовой системы из скважины или колодца, вода изначально поступает в гидроаккумулятор, заполняя его. После этого, по достижении в системе установленного показателя давления, насосное оборудование автоматически отключается. Вся дальнейшая ответственность за поддержание необходимого уровня напора в домашнем трубопроводе ложится на гидробак.

Подача воды из гидробака в домовой водопровод обеспечивается внутренним давлением, создающимся внутри устройства сжатым воздухом. При включении сетевого насоса, бак заполняется из скважины, и находящийся внутри него, в отдельной камере, воздух начинает сжиматься. В результате в гидробаке создаётся давление, достаточное для поддержания необходимого напора в домовом водопроводе.

Когда включается источник водопотребления – душ, стиральная или посудомоечная машина, – давление воды в сети падает. Вода из бака, под действием сжатого воздуха и силы упругости растянутой мембраны, начинает поступать в домовую водопроводную систему. Когда показатель давления достигает необходимого уровня, система уравновешивается, и подача прекращается.

Данная последовательность действий повторяется всё время, пока внутри гидробака имеется необходимое количество воды. Как только она подходит к концу, и устройство не может более обеспечивать необходимый уровень давления в водопроводе, включается сетевой насос, заполняя бак водой из скважины.

Сетевой насос работает в паре с манометром и реле. Когда вода в ёмкости бака подходит к концу, и внутреннее давление падает, датчик запускает его в работу. Вода из скважины заполняет ёмкость аккумулятора до той поры, пока давление в нём не достигнет положенного значения. После этого реле отключает питающий насос.

Подбор объема гидроаккумулятора

Есть простой, без сложных формул расчета, способ рассчитать объем гидроаккумулятора для водоснабжения частного дома по количеству водоразборных точек с учетом производительности насоса:

•  до 3 точек, насос работает с производительностью 2 м3/час — достаточно гидробака емкостью до 24 л — это вариант для небольших дачных домов с проживанием 1-2 человек;
•  до 8, насос — 3,5 м3/час — 50 (такое устройство удовлетворит потребности 2-3 постоянно проживающих в доме людей);
•  больше 10, насос — 5 м3/час — 100 (до 8 проживающих — то есть столитрового гидробака вполне достаточно для большой семьи, если количество проживающих больше — приобретается бак от 100 л).

Нужно учитывать, что главная задача гидроаккумулятора — не накопление питьевой воды, не нужно переплачивать за слишком объемное устройство (неиспользуемая вода застоится и утратит питьевые качества). Достаточный запас на случай непредвиденного перерасхода — 10-15% от общей вместимости. Подсчитайте примерное потребление со всех точек водоразбора и умножьте на 2 (жидкость занимает около половины объема изделия). Если вы потребляете 40 литров в день и хотите, чтоб воды было с запасом — вам требуется гидроаккумулятор вместимостью не 80, а 100.

Подбор объема гидроаккумулятора

Одна из самых главных характеристик гидроаккумуляторов – это его объем. На рынке существует масса вариантов, от моделей объемом до 20 литров и до тех, емкость которых превышает 1000 литров. Но, на рынке наиболее популярны такие модели:

• 24 литра;
• 50;
• 60;
• 80 литров.

Также пользуется популярностью гидроаккумулятор 100 литров – такая емкость оптимальна для средней семьи.

Вообще, существует несколько формул, воспользовавшись которыми можно рассчитать объем гидроаккумулятора. Однако есть определенная статистика по использованию этих устройств. Опираясь на нее, также можно сделать правильный выбор.

Тем более, все равно придется покупать бак стандартного объема. Например, гидроаккумулятор 80 литров или 100 литров.

Основные правила подбора:

• емкость до 24 литров – используется, когда мощность насоса для скважины находится в пределах 2 м3\час, а количество потребителей не превышает 3-х точек. Т.е. такой объем подходит для небольших дачных домиков, в которых проживает 1-2 человека;
• объем 50 литров – понадобится при мощности насоса до 3,5 кубометров в час. При этом, допустимое количество точек потребления воды, увеличивается до 7-8 штук. Такие гидробаки подойдут для системы водоснабжения, обеспечивающих 2-3 человека, постоянно проживающих в одном доме;
• если насос обладает производительностью свыше 5 кубометров, а количество потребителей в доме больше 8, то берется бак с емкостью от 100 литров.

Когда делается расчет объема гидроаккумулятора, важно понимать, что его основная задача не заключается в создании накопительного запаса питьевой воды. Таким образом, не нужно делать большой запас по объему. Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды

Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды.

Кроме того, нужно учитывать такие правила:

• при подборе емкости, считается общее число точек их одновременное потребление воды;
• например, значение получилось около 30 литров;
• нужно знать, что вода занимает примерно половину от объема гидробака.

Нужен ли запас емкости?

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции  устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.
