Электронный трансформатор для галогенных ламп 12в схема, get 0902

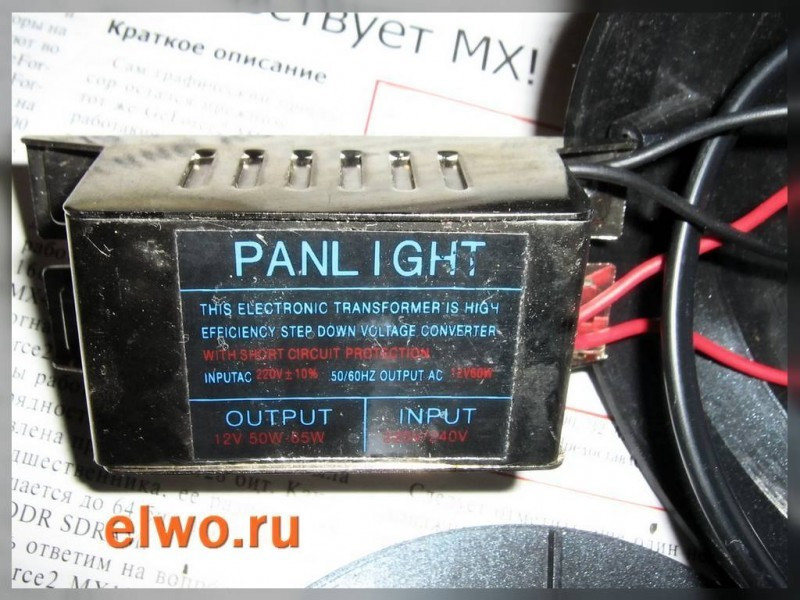

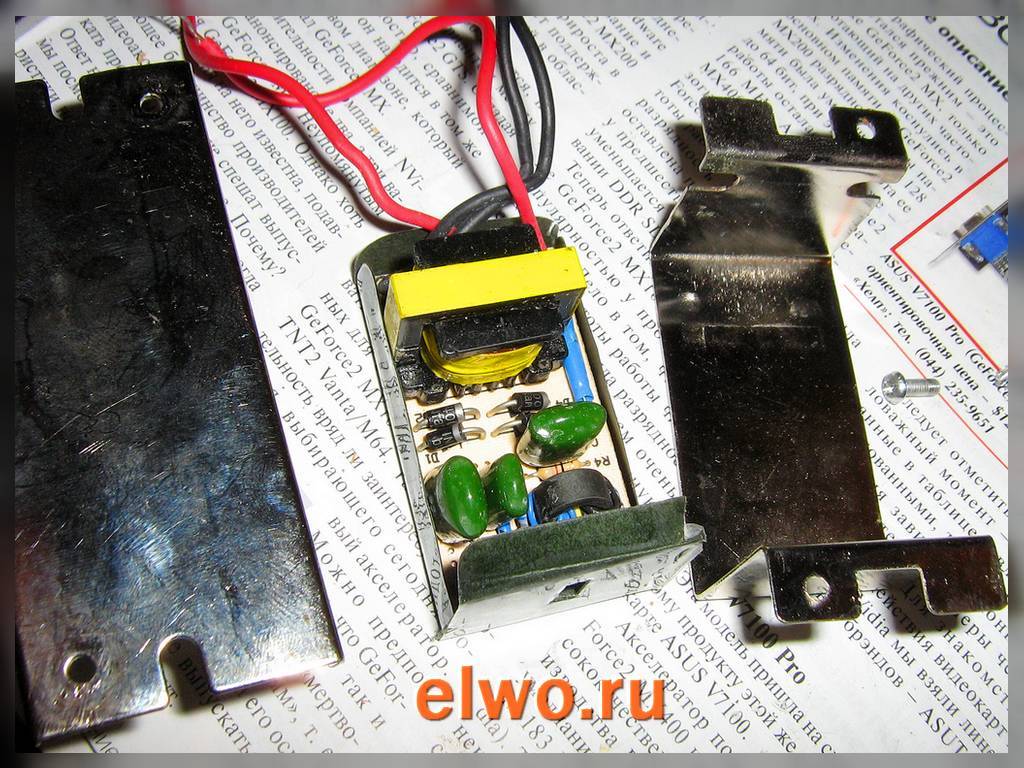

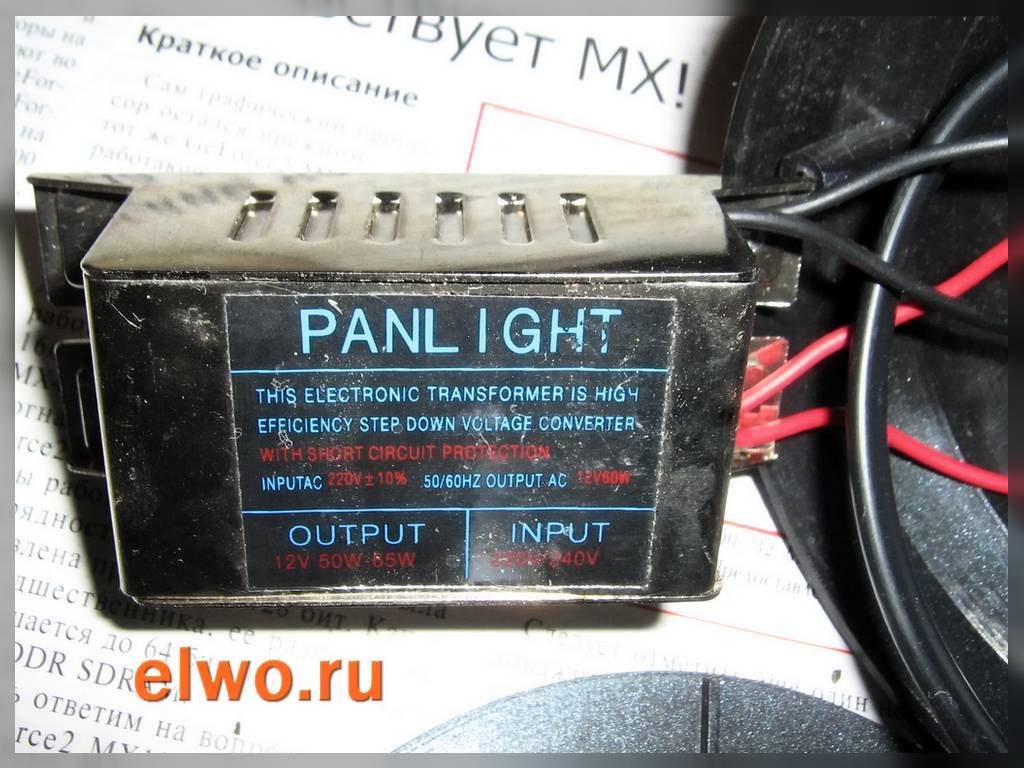

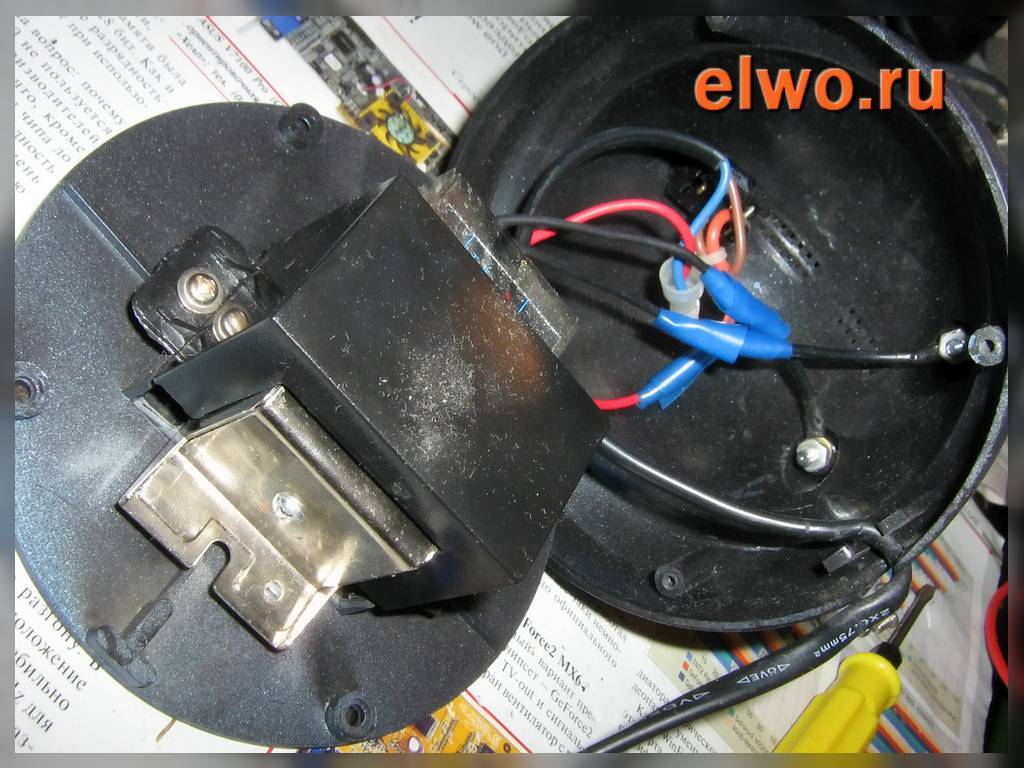

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:
Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.
В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.
Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

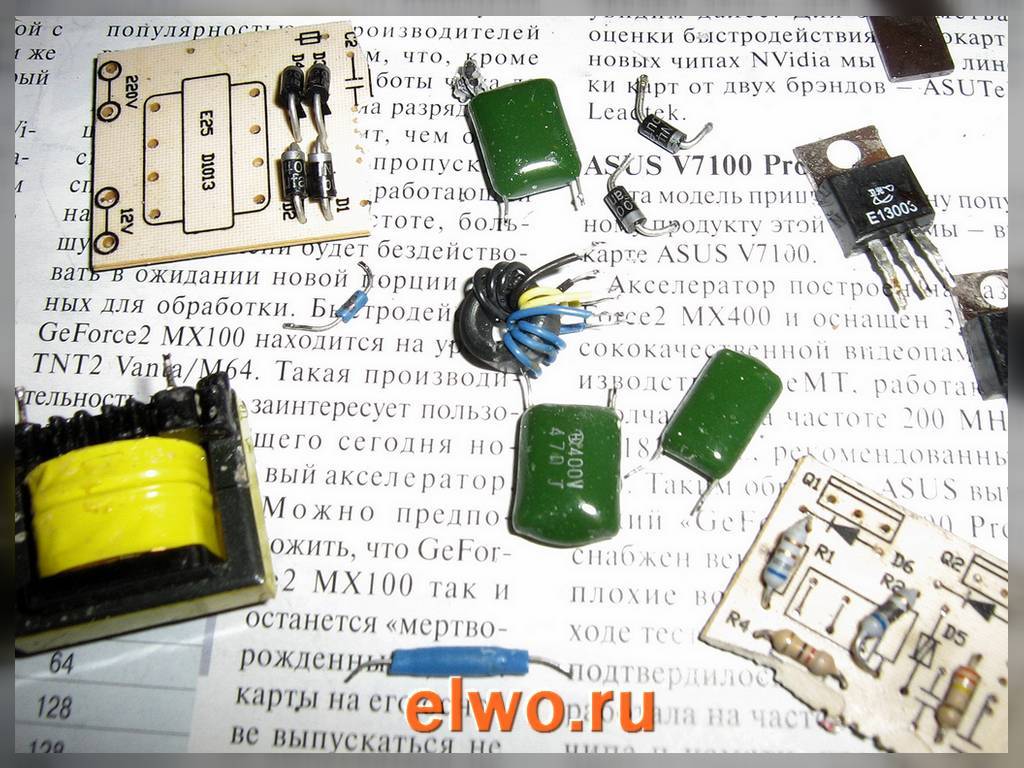

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.
Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.
Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.
Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.
http://go-radio.ru/elektronniy-transformator.htmlhttp://fb.ru/article/239899/shema-elektronnogo-transformatora-dlya-galogennyih-lamp-v-kak-ustroen-elektronnyiy-transformatorhttp://www.radiokot.ru/articles/84/http://master-houses.ru/transformator-dlya-galogennyh-lamp/http://radioskot.ru/publ/bp/skhema_ehlektronnogo_transformatora_dlja_galogennykh_lamp/7-1-0-110
Блок питания для ламп 12 В
Низковольтные источники света требуют питания постоянным током напряжением 12 В. Для понижения напряжения бытовой сети до нужного значения используются специальные блоки питания.
Для питания галогенных и ламп накаливания применяют простые блоки питания (по принципу понижающего трансформатора). Для светодиодных необходимо более сложное устройство, специальный источник питания или led-драйвер. Имейте это в виду при покупке.
В зависимости от назначения светильника блоки питания разделяют на:
- Герметичные (ip55-ip69): хороший вариант для работы во влажном или пыльном помещении (гараж, ванная комната, баня и т.п.);
- Негерметичные (ip20- ip55): подходят для работы в помещениях с нормальных уровнем влажности;
- С активной системой охлаждения: оснащен дополнительным вентилятором, что позволяет увеличить мощность изделия;
- С пассивной системой охлаждения: оснащен радиатором. Работает бесшумно, но ограниченная мощность.
Для выбора блока питания необходимо знать несколько параметров.
Мощность. Рассчитывается по формуле:
где Р – суммарная мощность;
Кз – коэффициент запаса, Кз = 1,1-1,5;
Рi – мощность отдельного источника света;
n – количество источников света.
- Выходной ток зависит от числа подключенных ламп. Он должен совпадать с требуемой силой тока для каждой лампы.
- Выходное напряжение в данном случае равно 12 В.

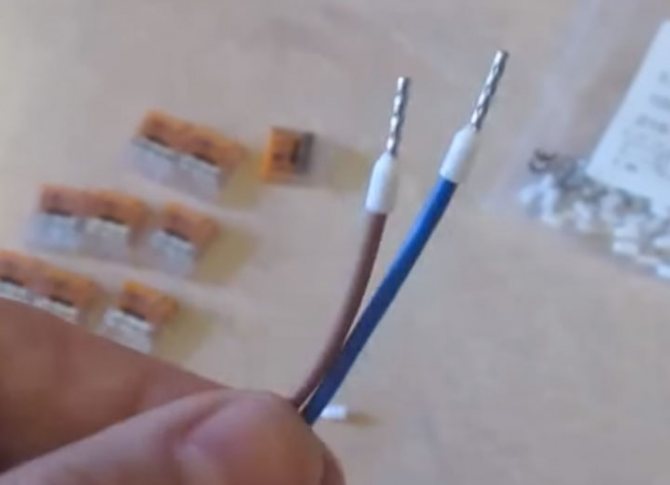

Подключить лампы к блоку питания довольно просто и безопасно, так как 12 В – это безопасное для человека напряжение. Тем не менее, перед подключением внимательно изучите электрическую схему и разберитесь в маркировке блока питания (вход/выход). Проводка при такой схеме должна быть минимально возможной длины и большого сечения. Иначе лампы будут работать не на полную мощность.
Электрическая схема подключения блока питания 12 В
Классификация светодиодных лент
Большое разнообразие одноцветных светодиодных лент обусловило их классификацию по нескольким основным критериям. Эти критерии будут описаны ниже.
Классификация трансформаторов для подсветки.
По типу использованных светодиодов
Главной отличительной чертой светодиодных лент является тип диодов, использованных при изготовлении изделия. В основном одноцветные светодиодные ленты производятся на базе диодов SMD 3528 и SMD 5050. Аббревиатура SMD означает то, что этот электронный компонент предназначен для монтажа на поверхность печатной платы. Полная маркировка включает также габариты изделия в миллиметрах: например, у светодиода SMD 3528 длина составляет 3,5 мм, а ширина 2,8 мм.
Будет интересно Режим холостого хода для трансформаторов
По плотности светодиодов
Светодиодные ленты также подразделяются и по количеству элементов (диодов), использующихся в одном метре ленты, которое в технических кругах называют плотностью. Стоит отметить, что количество светодиодов, которое применяется при изготовлении одного метра ленты, оказывает влияние на суммарную мощность изделия, а также на его световые показатели (степень освещённости). Чем плотнее расположены светодиоды, тем больше их помещается на отрезке ленты и тем ярче будет свет. Расчет параметров питания светодиодной ленты представлен в таблице ниже.
Таблица расчета параметров питания светодиодной ленты.
По мощности
Мощность светодиодных лент, как и другого радиотехнического изделия или оборудования, измеряется в ваттах (Вт). Значение этого параметра определяется габаритами диодов и их плотностью. Например, типичная светодиодная лента, изготовленная на основе SMD 3528, потребляет:
- 4,8 Вт, если на каждом метре установлены 60 диодов;
- 9,6 Вт, если плотность светодиодов в два раза больше — 120 диодов на метр;
- 19,2 Вт, если диоды стоят в два ряда, и их общее количество на одном метре 240 шт.
Для ленты на базе SMD 5050 потребляемая мощность будет изменяться следующим образом:
- 30 диодов/метр — 7,2 Вт;
- 60 диодов/метр — 14,4 Вт;
- 120 диодов/метр — 28,8 Вт.
Нетрудно з
аметить, что для одного и того же типа ленты потребляемая мощность прямо пропорционально количеству установленных светодиодов. Это и понятно — каждый диод потребляет одина
ковое количество ватт.
Ремонт блока питания светодиодной ленты
Многие блоки питания, рассчитанные на среднюю и большую мощность (30 и более Вт), построены на интегральном драйвере со встроенным силовым ключом, типа KA5l0365, FSDH065RN и т.д. Такие решения применяются и в бытовой технике, например, в блоках питания DVD проигрывателей. Такие микросхемы взаимозаменяемы, стоит только определить цоколевку сгоревшего чипа и установить тот, который вам удалось найти.
Для ремонта блока питания для светодиодной ленты на 12В (и не только), схема почти не изменяется. Нужно совершить подключение подобно тому, что изображено ниже. Разумеется, с учетом распиновки.
Более сложные и надежные блоки построены на ШИМ-контроллерах:
- TL494;
- KIA494AP;
- MB3759;
- KA7500;
Они аналогичны, ниже схема блока питания для светодиодной ленты с их использованием:
ШИМ-контроллер расположен в нижней части схемы, с помощью P1 (справа на схеме) осуществляется регулировка. Подбирая его величину, можно добиться нужного напряжения на выходе, чем-то похоже на регулировку 431 стабилизатора.
Даже если на вашем блоке нет потенциометра или подстроечника, вы можете его установить самостоятельно, заменив постоянный, аналогично приведенной мной схеме.
При ремонте смотрите на сигнал на выходе ШИМ, силовые ключи Т12 и Т13 подключенные к выводам 8 и 11 TL494.
На картинке ниже более наглядно изображена регулировка, потенциометр подключается к 1 вывод ИМС.
Таким образом вы можете своими руками экспериментальным путем сделать питание для светодиодной ленты из любого БП на 494 ШИМ-контроллере.
Практически все блоки питания можно своими руками перенастроить в узких пределах на необходимое напряжение питания светодиодной ленты. При этом вы обойдетесь минимальными затратами.
Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.
Внимательно посмотрите на LM317T в самой схеме! Третья нога (3) микросхемы цепляется с конденсатором С1, то есть третяя нога является ВХОДОМ, а вторая нога (2) цепляется с конденсатором С2 и резистором на 200 Ом и является ВЫХОДОМ.
С помощью трансформатора из сетевого напряжения 220 Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1. Все это подробно описано в статье как получить из переменного напряжения постоянное . И вот наш самый главный козырь в блоке питания – это высокостабильный регулятор напряжения микросхема LM317T. На момент написания статьи цена этой микросхемы была в районе 14 руб. Даже дешевле, чем буханка белого хлеба.
Описание микросхемы
LM317T является регулятором напряжения. Если трансформатор будет выдавать до 27-28 Вольт на вторичной обмотке, то мы спокойно можем регулировать напряжение от 1,2 и до 37 Вольт, но я бы не стал подымать планку более 25 вольт на выходе трансформатора.
Микросхема может быть исполнена в корпусе ТО-220:
или в корпусе D2 Pack
Она может пропускать через себя максимальную силу тока в 1,5 Ампер, что вполне достаточно для питания ваших электронных безделушек без просадки напряжения. То есть мы можем выдать напряжение в 36 Вольт при силе тока в нагрузку до 1,5 Ампера, и при этом наша микросхема все равно будет выдавать также 36 Вольт – это, конечно же, в идеале. В действительности просядут доли вольта, что не очень то и критично. При большом токе в нагрузке целесообразней поставить эту микросхему на радиатор.
Для того, чтобы собрать схему, нам также понадобится переменный резистор на 6,8 Килоом, можно даже и на 10 Килоом, а также постоянный резистор на 200 Ом, желательно от 1 Ватта. Ну и на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схемка!
Сборка в железе
Раньше у меня был очень плохой блок питания еще на транзисторах. Я подумал, почему бы его не переделать? Вот и результат;-)
Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 Ампер, что с лихвой хватает нашему блоку питания, так как он будет выдавать максимум 1,5 Ампера в нагрузку. LM-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена. Ну а все остальное, думаю, вам знакомо.
А вот и допотопный трансформатор, который выдает мне напряжение 12 Вольт на вторичной обмотке.
Все это аккуратно упаковываем в корпус и выводим провода.
Ну как вам?
Минимальное напряжение у меня получилось 1,25 Вольт, а максимальное – 15 Вольт.
Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и 5 Вольт
Все работает на ура!
Очень удобен этот блок питания для регулировки оборотов мини-дрели , которая используется для сверления плат.
Принцип действия светодиодного блока питания
Блок питания светодиодной ленты (адаптер для светодиодной ленты) представляет собой электронное устройство. Для многих пользователей ассоциируется с понижающим трансформатор. Это не совсем так. Принцип работы трансформатора основан на преобразовании переменного тока в постоянный за счет прохождения через две проволочные катушки. Единственная функция трансформатора – понизить или повысить напряжение на выходе.
Блок питания СЛ принципиально отличается по устройству от трансформатора, хотя, выполняет схожие функции: понижение напряжения до приемлемых для работы светодиода значений и стабилизирует его, не позволяя светодиодам мерцать в процессе работы.
Принцип действия импульсного блока питания наглядно представлен на рисунке:
РИСУНОК 1
Устройство импульсного блока питания СЛ
В отличие от обычного трансформатора в импульсном блоке питания (RGB) преобразование переменного тока сети в постоянный происходит на первоначальном этапе. После этого постоянный ток 220 вольт поступает на электронное устройство – генератор импульсов. В отличие от бытовой частоты в сети, равной 50 Гц, генератор импульсов задает очень большую частоту: от 30 до 150 КГц (30 000 – 150 000 колебаний в секунду). За счет этого достигается практическая бесшумность работы устройства. Человеческое ухо не способно уловить шум, возникающий при работе прибора, в отличие от постоянно гудящего обычного трансформатора.
Ток высокой частоты поступает на миниатюрный трансформатор, имеющий привычный вид, только в десятки раз меньший по размерам. На трансформаторе происходит понижение напряжения до требуемых значений (чаще всего 12 или 24 вольта).
После снижения напряжения на трансформаторе, переменный ток 12 вольт поступает на электронную схему выпрямителя, где преобразуется в постоянный, имеющий полярность «+» и «-». Импульсный блок питания имеет очень высокий КПД, от 90 до 98%, по сравнению с традиционным, у которого КПД всего
Предназначение и классификация трансформаторов
Главное предназначение блока питания или трансформатора заложено в его названии – преобразование сетевого напряжения с 220 вольт до 12В. На практике используются четыре основных вида блоков:
В пластиковых корпусах. Главным их достоинством закономерно является компактность, презентабельный внешний вид и малый вес. Можно также упомянуть и герметичность, но она одновременно приводит к возникновению главного недостатка таких систем – сложности теплообмена. Это прямо ограничивает мощность осветительного прибора, какой можно подключить. На рисунке справа можно видеть блок на 12 вольт,
В алюминиевых корпусах. В сравнении с предыдущим видом, более дорогой и увесистый. Но герметичный металлический корпус напротив не утрудняет, а способствует теплообмену. Такие приборы более прочные, надежные и долговечные. Они устойчивы к негативному влиянию внешней среды, поэтому используются во внешней рекламной продукции,
Открытого типа. Наиболее массовый и дешевый, ввиду своей простоты, вариант трансформатора. Более габаритный, нежели предыдущие модели, к тому же имеет менее презентабельный внешний вид. Также имеют довольно низкий уровень пыле- и влагозащищенности (если они вообще предусмотрены конструкцией),
Компактного типа. Маленький, простой конструктивно и в эксплуатации прибор, где реализован принцип нестационарного монтажа. Мощность их не превышает 60 Вт. Используются для питания лент стандартной длины (не более 5 м). Такой блок очень просто подключить, что является главным его достоинством.
Принцип работы
Ток, поступающий через электрод в осветительную установку, должен каким-то образом быть ограничен, иначе, как только лампа загорится, то его показатель возрастет до чрезмерно высокого значения. Это регулирование проводится с помощью электромагнитных проводников, вмонтированных в сердечник устройства, они обеспечивают строгий контроль силы электротока в достаточно узких пределах.
Магнитные шунты рассевают часть электромагнитной энергии, которая производится первичной катушкой, а после распространяется по металлическому стержню трансформатора. По мере увеличения тока, потребляемого вторичной обмоткой, большая часть от первичного электромагнитного потока отводится именно через магнитный шунт. В результате чего на тех участках каркаса-сердечника, на которых размещены вторичные катушки, интенсивность магнитного тока значительно слабее.
Некоторые конвертеры тока могут иметь более одной вторичной обмотки и более одного вторичного шунта. Если преобразователь оснащён двумя вторичными обмотками, то соединение средней точки между ними может быть заземлено на корпусе устройства. В зависимости от точной конфигурации шунтов и вторичных обмоток, трансформаторы для неоновых ламп, могут быть сбалансированными или несбалансированными.
Расчёт мощности питающего трансформатора для 12 и 24 вольт
Зачастую для светодиодов необходимо присутствие постоянного напряжения в 12 или 24 вольт, поэтому нам требуется рассчитать мощность прибора, которое будет преобразовывать переменное напряжение (сеть в 220 В) в постоянное (12/24 В).
Мы рассмотрим расчёт мощности на примере простой SMD 3528 60 4,8 Вт/метр. Допустим, её длина равна 16 метров.
Так как напряжение производители указывают на упаковке или на самой ленте, то питающий прибор должен обеспечивать для работы именно такое напряжение.
- На нашей ленте рабочее напряжение равно 12 вольт, поэтому мы должны приобрести трансформатор именно с таким напряжением с определённой степенью мощности.
- Для того чтобы произвести правильный расчёт нам необходимо знать потребляемую мощность диодов 4,8 Вт/метр.
- Нам необходимо умножить 16 метров на мощность 4,8 Вт (16х4,8=76,8 Вт).
- Так как прибор должен обязательно иметь 20 или 30% запаса мощности, то для расчёта требуемой мощности нам необходимо полученный результат умножить на 1,2. (76,8х1,2=92,16 Вт).
- Но так как блоки питание мощностью на 96 Вт не продают, то нам придётся приобрести трансформатор на 100 Вт.
Если LED-ленту мы будем монтировать на улице или в помещении с высоким уровнем влажности, то лучше всего приобрести влагозащитное устройство с герметичным корпусом типа IP65, 66 или 67.
Подсветка с помощью филиппинского фонаря
Кроме перечисленных выше способом автономного освещения гаражных построек некоторые автолюбители используются так называемый «филиппинский фонарь».
Филиппинский фонарь
Этот способ дает возможность организовать в гараже бесплатное освещение. Причем его вполне можно сделать своими руками. Филиппинский фонарь функционирует по принципу преломления света. Изготовить такой фонарь можно из обычной пластиковой бутылки. При этом ее можно использовать как целиком, так и вырезать из нее часть. Алгоритм изготовления филиппинского фонаря своими руками имеет следующий вид:
- берется прозрачная пластиковая бутылка;
- емкость хорошо моется и очищается от цветной этикетки;
- на нее надеваем прямоугольный или круглый экран, сделанный из нержавейки или оцинковки;
- в бутылку заливается чистая вода. Ее нужно разбавить с хлоркой. Это позволит избежать цветения жидкости и, как следствия – падения интенсивности освещения;
- жидкость заливается таким образом, чтобы ее уровень на три сантиметра был выше установленного экрана;
- далее такая бутылка монтируется в крышу гаражного сооружения. Сама бутылка должна крепиться на жесткое основание.
Установка филиппинского фонаря
Если крыша была изготовлена из профнастила, то просто в листе материала следует вырезать отверстие нужного диаметра. Чтобы минимизировать риск протекания крыши через отверстия, все места стыков бутылки с крышей нужно хорошо обработать силиконом или герметиком. Использовать филиппинский фонарь в качестве дополнительного автономного освещения для гаража можно в тех регионах, где большую часть года светит солнце. Для увеличения уровня освещенности можно установить несколько таких самодельных фонариков. В пасмурную погоду такая конструкция будет давать настолько тусклый свет, что работать при нем будет опасно для жизни. Кроме этого стоит отметить, что при нарушении последовательности изготовления филиппинского фонаря, освещение внутри гаража также будет плохим.
Как подключается светодиодная лампа
Наиболее популярными являются светодиоды, которые с маркировками MR 16, MR 11
. Эти устройства имеют качественное освещение. Для их работы подходят практически любые блоки питание, которые имеют напряжение в 12 вольт. Если вы планируете использовать катушечные трансформаторы, то здесь проблем не возникает, однако, коль приобрели электронный катушечный прибор, то для того яркого освещения, нужно выполнить некоторые условия.
Особенность электронных трансформаторов в том, что для их работы нужна определенная нагрузка, чего добиться не так просто. Дело в том, что мощность светодиодов небольшая. Приходится добавлять дополнительные осветительные приборы.
Наиболее популярными на сегодняшний день являются трансформаторы электронного типа
. Какие марки, как Bioledex , Relco разработаны именно для светодиодных лент, они подходят для эксплуатации в разных условиях, и помещениях.
Грамотно подобранный трансформатор обеспечивает длительный срок эксплуатации светодиодных лент
Это бывает важно, если лента используется при создании уличной рекламы. Одним из важных критериев выбора является качество прибора
Это позволит избежать неприятной ситуации, когда трансформатор неожиданно вышел из строя и лента гаснет.
Если отрезки ленты менее 5 метров
, то допускается подключение последовательным методом. В том случае, если лента имеет большую длину, то потребуется проводка. Кроме того, делают отвод от кабеля. Максимальная токопроводность дорожек устройства составляет максимум 2 А, поэтому такой способ монтажа предпочтительнее.
В том случае, если источник питания находится на большом расстоянии от ленты, то на выходе может упасть напряжение. Поэтому провода подбирают так, чтобы они были одинаковыми в длину. Это может быть, например, «ПВС», который имеет сечение от 0,75 до 2,5 мм 2 .
Перед началом монтажа измеряют напряжение экспериментальным путем
, для этого следует подключить элементы электрической цепи. Пренебрегать этим не стоит. Некоторые ленты могут иметь разное напряжение, что в итоге будет сказываться на яркости. В том случае, если будет подключаться вся катушка, то ленту запитывают с двух концов, это обеспечит равномерное свечение диодов.
Итак, качество работы светодиодной ленты, а также ее срок эксплуатации зависит от многих факторов. В первую очередь от выбора специального трансформатора.
Многие хотят узнать, как измерить мощность светодиодной ленты на метр, по причинам, которые подробно будут описаны ниже. А для начала следует разобраться, что же такое лента из светодиодов. По сути, это печатная плата, на которой размещаются светодиоды, резисторы, создающие ограничительное сопротивление, и тонкие провода. Изобрели светодиод ещё в далёких 60-х годах прошлого века. В итоге это привело к появлению удобных светодиодных устройств, которые в последнее время стали пользоваться бешеной популярностью. Нынче можно встретить огромное количество таких изделий от разных производителей, с разными характеристиками.
- SMD 5050
- SMD 3528
Особенности выбора трансформатора

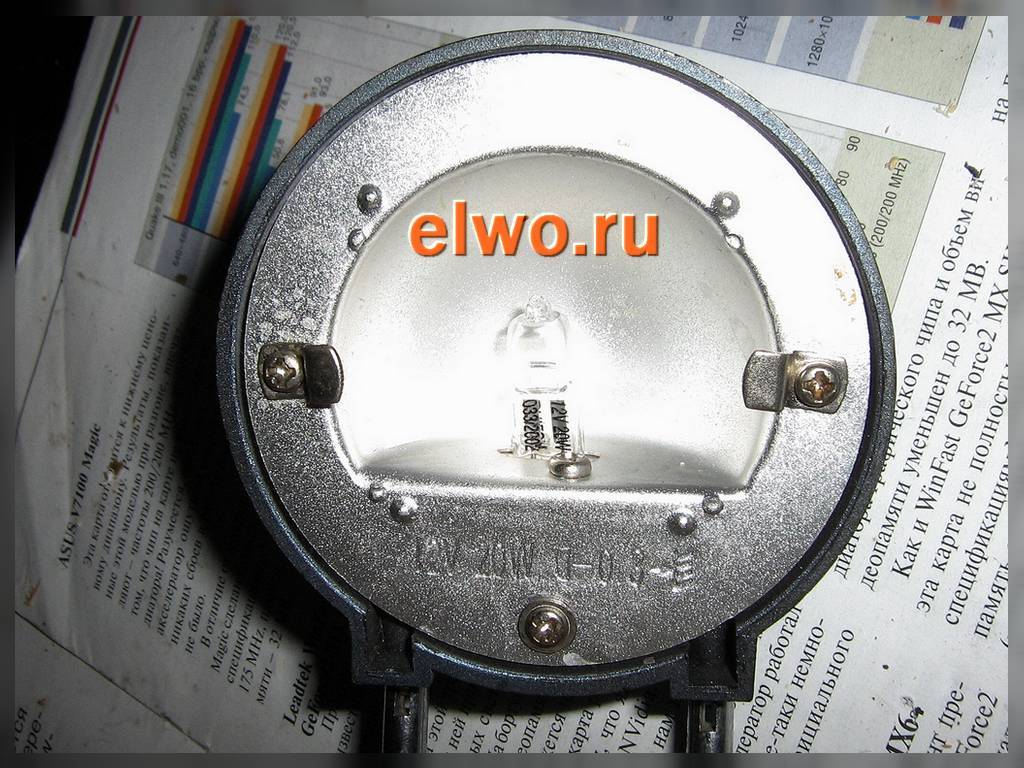

В процессе выбора трансформатора для галогенных светильников на 12 вольт обязательно учесть определённые факторы. В первую очередь определяют тип устройства: электронный или электромагнитный адаптер
. В последнее время предпочтение отдают электронным преобразователям для галогенных источников света, которые благодаря своей незначительной массе и габаритам могут использоваться в любой сфере электротехники.
Как это достигается через понижающий трансформатор. И этот тип схемы очень распространен. Вот почему понижающие трансформаторы еще более распространены и используются, чем повышающие трансформаторы. И, конечно же, понижающие трансформаторы также используются, когда вам нужно преобразовать энергию из страны, которая использует меньшую мощность для страны, которая использует большую мощность.
Таким образом, зная все это использование трансформаторов, будь то повышение или понижение, показывает, насколько важны трансформаторы. Они жизненно важны для многих, многих схем, практически всех схем, имеющих вилку. Таким образом, в этой схеме очень просто, мы демонстрируем, как подключить силовой трансформатор, чтобы мы могли работать в цепи.
Главным параметром понижающего трансформатора вне зависимости от типа устройства является мощность прибора
. Из-за того, что в большинстве случаев используется параллельная схема подключения галогенных ламп, то мощностные показатели трансформатора должны приравниваться к суммарной мощности всех осветительных приборов. Например, если подключается две лампы по 40 Вт, то мощность преобразователя составляет 80 Вт плюс запас 10-15%.
В этой схеме мы будем использовать понижающий трансформатор. Поэтому трансформаторы жизненно важны. Схема, которая демонстрирует, как включить трансформатор в схему, показана ниже. Ниже представлен макет схемы выше. Это низкочастотное устройство с огромной эффективностью преобразования. Преобразование постоянного тока в переменный ток достигается с помощью мощного тороидального трансформатора. Энергосберегающий режим с приоритетом потребления батареи.
Контроллер защищает перезаряжаемую батарею и используется для всех типов батарей. Если электрическая мощность 220 В больше не доступна, инвертор автоматически переключается на аккумулятор. Приоритет батареи — работа панели солнечных батарей Если приоритет установлен на батареях, инвертор сначала потребляет батарею, хранящуюся в батареях, до тех пор, пока минимальное напряжение батареи не достигнет 5 В, а затем автоматически переключится на сеть или генератор. Аккумулятор автоматически заряжает до 13, 3 В выпрямитель, а затем переключается обратно в режим работы от батареи.
Естественно, приобретение трансформатора с чрезмерным мощностным запасом нецелесообразно по той простой причине, что в значительной степени возрастает стоимость прибора. Помимо этого, такое несоответствие приводит к поломке преобразователя, а часто и галогенных ламп. Каждый адаптер имеет минимальные показатели нагрузки
, необходимые для стабильной работы прибора.
Выходные параметры напряжения трансформатора должны соответствовать номинальным показателям галогенных ламп. Стандартные источники света выпускаются с номинальными параметрами напряжения 6, 12 и 24 В. Но самую большую популярность получили 12 вольтовые источники света
. Если галогенное освещение монтируется в помещениях с высокой влажностью, то нужно приобретать преобразователь, имеющий гальваническую развязку.
Для подключения к адаптеру большого числа осветительных приборов на 12 вольт не всегда целесообразно использовать один дорогой прибор
с большими мощностными показателями. Зачастую лучше приобрести несколько бюджетных устройств с меньшей мощностью и использовать их для подключения отдельных групп галогенных источников света.
Такой вариант более практичен, так как в случае выхода из строя одного из нескольких адаптеров гореть не будет только одна группа светильников, в то время как все остальные лампы будут и дальше освещать квартиру. При этом замена одного маломощного прибора для ламп будет значительно дешевле
, чем покупка дорогостоящего мощного понижающего трансформатора, так как его цена пропорциональна его мощностным показателям.
