Как правильно выбрать трехфазный стабилизатор напряжения для дома

Как выбрать – основные критерии

Перечисли факторы, требующие особого внимания при выборе стабилизатора:

1. Тип электросети, в зависимости от этого используют однофазные или трехфазные нормализаторы.
2. Качество электроэнергии. То есть, в насколько широком диапазоне происходят колебания напряжения. Соответственно, выбирается модель с соответствующими показателями.
3. Суммарная мощность нагрузки должна соответствовать номинальной мощности нормализатора. Например, если общая нагрузка 3 кВт, то прибор должен быть рассчитан на мощность 3 и более киловатт. Для повышенной надежности защиты электроприборов рекомендуется иметь запас по мощности.
4. С какой скоростью прибор регулирует напряжение, если этот параметр критичен, следует отдать предпочтение релейным, тиристорным или инверторным моделям.
5. Точность параметров выходного напряжения (величина погрешности), при повышенных требованиях рекомендуется использовать высокоточные трехфазные феррорезонансные или инверторные нормализаторы. Они обеспечивают высочайший уровень точности.

Рекомендуем с осторожностью относиться к изделиям неизвестных китайских брендов, низкая цена — единственное их достоинство. При этом, в большинстве своем, они не могут обеспечить стабильное напряжение при приближении к номинальной нагрузке

Схемы подключения

Подключение стабилизаторов на 3 фазы осуществляется в соответствии с прилагающийся инструкцией, пример типовой схемы показан ниже.

Типовое подключение 3-х фазного стабилизатора

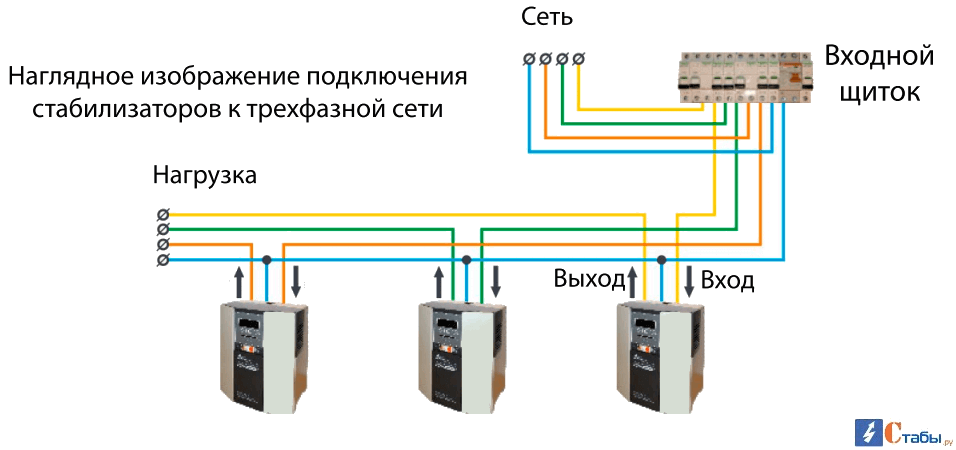

При подключении 3 однофазных блоков для нормализации сети 380 В, или более высокого напряжения, питающего промышленное оборудование, может быть задействована схема подключения, представленная ниже.

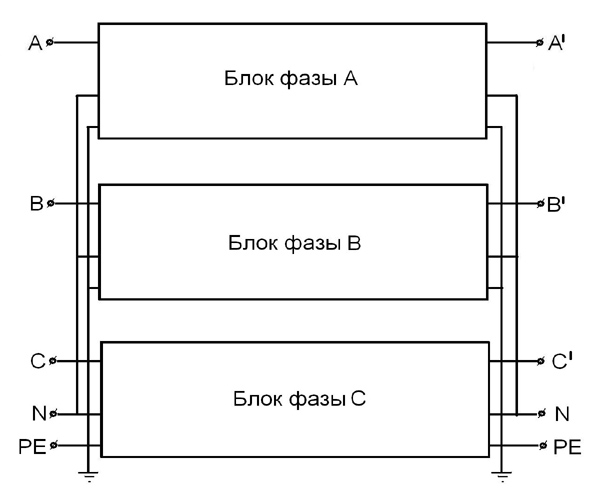

Подключение 3-х однофазных блоков стабилизации

Обратим внимание, что обеспечить надежную защиту техники, запитанной от 3-х фазной сети, стабилизируемой от трех отдельных однофазных устройств, необходимо использовать блок синхронизации. Пример такого подключения показан ниже

Подключение 3-х модулей с применением блока синхронизации

Обозначения:

• А – Электросчетчик.
• В – Блок синхронизации.
• С – Распределительный шкаф, для подключения нагрузки.
• D, Е, F – Однофазные модули нормализации напряжения.

Разновидности стабилизаторов переменного напряжения

Корректирующие стабилизаторы делятся на отдельные виды по следующим основным критериям:

• числу фаз;
• способу подключения;
• принципу действия (конструкции);
• способу установки.

По числу фаз (величине подводимого напряжения) оборудование разделяется на две категории:

1. Трехфазное (380 В). Предназначено, в основном, для использования в промышленной сфере.
2. Однофазное (сети 220 В). Применяется, главным образом, в бытовом секторе и для обеспечения стабильным питанием офисной электротехники, маломощных промышленных установок.

С экономической и практической стороны трехфазные модели целесообразно приобретать только при наличии подвода к дому 380 В и трехфазных потребителей электроэнергии. Три фазы используются, например, для питания электропечей, насосных установок. Но если такого оборудования нет, то выгоднее выбирать однофазные установки. Выбирая трехфазную модель, следует также учитывать, что при исчезновении одной из трех фаз это устройство отключит весь дом от электроснабжения.

Трехфазная модель стабилизатора

Способ подключения тесно связан с мощностью устройств. По данному критерию изделия бывают:

1. «Сетевого» исполнения. Небольшой мощности (примерно до 3-4 кВт). Модели рассчитаны на обеспечение нормального рабочего режима для отдельного потребителя. Способ подключения – от розетки.
2. Подключаемые к электромагистрали дома (квартиры). Обеспечивают стабильным питанием всех домашних потребителей и систему освещения. Мощность их начинается, примерно, с 4 кВт.

По варианту монтажа выделяют такие виды устройств:

• настенные;
• напольные.

Выбор по способу установки определяется как личным предпочтением, так и удобством, наличием подходящего места в комнате.

Как выбрать – основные критерии

Перечисли факторы, требующие особого внимания при выборе стабилизатора:

1. Тип электросети, в зависимости от этого используют однофазные или трехфазные нормализаторы.
2. Качество электроэнергии. То есть, в насколько широком диапазоне происходят колебания напряжения. Соответственно, выбирается модель с соответствующими показателями.
3. Суммарная мощность нагрузки должна соответствовать номинальной мощности нормализатора. Например, если общая нагрузка 3 кВт, то прибор должен быть рассчитан на мощность 3 и более киловатт. Для повышенной надежности защиты электроприборов рекомендуется иметь запас по мощности.
4. С какой скоростью прибор регулирует напряжение, если этот параметр критичен, следует отдать предпочтение релейным, тиристорным или инверторным моделям.
5. Точность параметров выходного напряжения (величина погрешности), при повышенных требованиях рекомендуется использовать высокоточные трехфазные феррорезонансные или инверторные нормализаторы. Они обеспечивают высочайший уровень точности.

Рекомендуем с осторожностью относиться к изделиям неизвестных китайских брендов, низкая цена — единственное их достоинство. При этом, в большинстве своем, они не могут обеспечить стабильное напряжение при приближении к номинальной нагрузке

Что такое стабилизатор напряжения

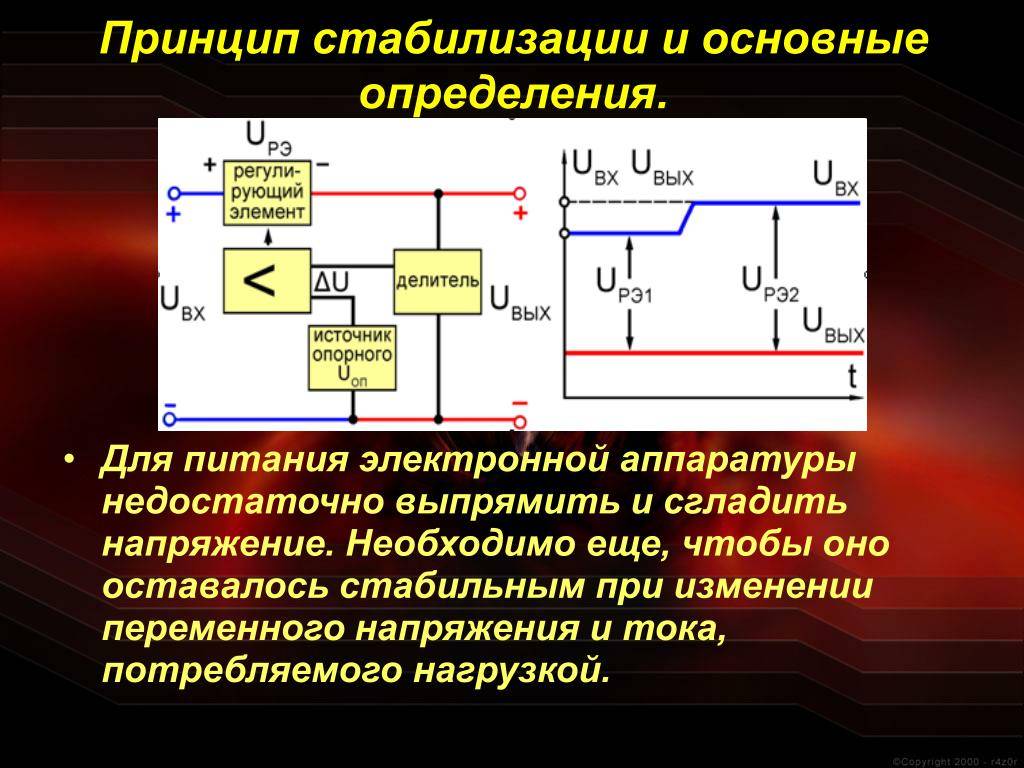

Стабилизатор применяется для автоматического поддержания напряжения на заданном уровне при колебаниях в работе питающей электрической сети. Устройство включается в сеть, в то время как нуждающееся в защите оборудование присоединяется к стабилизатору. Тот в свою очередь предотвращает сбой работы при резких перепадах и скачках.

Стабилизатор напряжения способен отфильтровать помехи на входе и предоставить качественное питание приборов в пределах заявленных производителем показателей. При этом гарантируется надежность использования электрооборудования, защита от аварийных ситуаций и продление эксплуатационного периода.

Недостатки

При частом переключении, выходят из строя силовые реле

Одним из самых значимых недостатков релейных стабилизаторов, на мой взгляд, является возможность выхода из строя силовых реле, если переключения режимов происходят достаточно часто и интенсивно. Контакты со временем окисляются или могут подгорать на высоких токах, что сильно сокращает срок службы реле.

Щелкают при переключении реле

Еще особенность одна особенность, которая может стать серьезным недостатком, если релейный стабилизатор установлен где-то рядом с вами, является звук переключения реле, которые достаточно звонко щелкают.

Относительно высокая погрешность стабилизации, в среднем порядка 5-8%

В зависимости от количества отводов от автотрансформатора – вторичных обмоток и соответственно количества реле в схеме, релейный стабилизатор имеет степень погрешности стабилизации, в среднем 5-8%, а это достаточно много. Как вы могли видеть из представленных выше расчетов, ступени, при которых происходит стабилизация находятся в пределах 15 Вольт, что равняется 6,8% от 220В, особо чувствительные электроприборы могут реагировать и на такие показатели.

Если вам требуется нормализация с большей точностью, обязательно рассмотретие электромеханические стабилизаторы напряжения.

Кратковременный обрыв подачи тока в момент переключения реле

При переключении реле, во время смены режимов, на некоторое очень короткое время, происходит обрыв подачи тока, когда контакты одного реле уже разорваны, а второго только-только замыкаются. При это нередко также происходит всплеск, скачок напряжения. Это может негативно влиять на особо чувствительные электронные компоненты, а также выражаться, например, в кратковременном изменении яркости ламп.

Падение мощности при низком напряжении

Полную, заявленную производителем мощность, релейные стабилизаторы выдают лишь в достаточно узком диапазоне входящих напряжений, нередко лишь до 190 Вольт, затем производительность стремительно падает и в какой-то момент достигает лишь 40-50% от номинальной.

Принцип действия релейного стабилизатора напряжения

В первую очередь, в стабилизаторе замеряется входящее напряжение, далее, в зависимости от полученных результатов, с платы управления посылается сигнал на открытие того или иного реле, соответственно электрический ток с одной из отпаек автотрансформатора, уменьшенный или увеличенный до нужного значения, поступает на выводы стабилизатора, к потребителю.

В качестве примера работы стабилизатора, давайте примем, что каждый отвод автотрансформатора даёт +/- 15 Вольт изменения напряжения, работает это следующим образом:

– Если напряжение в сети 220В – оно сразу передаётся к потребителю, коэффициент трансформации при этом 1. Соответственно в пределах от 205В до 235В (220В +/-15В), напряжение на выход стабилизатора, будет передаваться без изменений.

– Как только входящее напряжение опускается до значения, меньшего чем 205 Вольт, задействуется первая вторичная обмотка автотрансформатора, с коэффициентом трансформации 1,075, тем самым на выходе снова получается 220 В (205*1,075). В этот момент отвечающее за этот отвод автотрансформатора рале замыкается, пуская ток на выходные контакты стабилизатора, а все другие размыкаются.

Далее, пока напряжение не упадет еще на 15В т.е. до 190В (205В-15В), будет продолжать действовать эта вторичная обмотка с тем же коэффициентом трансформации, таким образом, если в сети напряжение упадет до 196В (граница переключения на следующий режим), на выходе получается 211В (196*1,075).

– Когда входящее напряжение опускается ниже 190В, срабатывает очередное реле, а предыдущее размыкается, тем самым включается следующая вторичная обмотка автоматического трансформатора, с коэффициентом трансформации уже 1,15 и напряжение на выходе опять становится 220В (196*1.15) и так далее, каждые 15В переключается обмотка до, допустим, 145В – после чего стабилизатор уходит в защиту.

– Если же наоборот, напряжение в сети возрастает выше 235В, с помощью соответствующего реле задействуется понижающая вторичная обмотка, с коэффициентом трансформации 0,94 и опять же напряжение в сети выравнивается до требуемых 220В (235*0,94).

Думаю, теперь, принцип действия релейного стабилизатора вам понятен, теперь давайте рассмотрим какие у стабилизатора этого типа сильные и слабые стороны, в каких сферах его лучше всего применять.

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Релейный стабилизатор выровняет напряжение. Видео Стабилизатор напряжения 220 — надежность работы техники в доме. Настенный стабилизатор напряжения не займет полезного пространства в доме Тиристорный стабилизатор — плюсы и минусы устройства

Что делает стабилизатор. 3 принципа действия

Стабилизатор напряжения изменяет напряжение, приходящее из сети так, чтобы, при его колебаниях, на выходе напряжение оставалось неизменным.

Такие аппараты есть трёх типов:

1. Релейные. Стабилизация напряжения осуществляется с помощью реле, переключающего обмотки автотрансформатора. Отличаются ступенчатой регулировкой напряжения 5-7%, а также высокой скоростью регулировки.
2. Электромеханические. Особенность этих аппаратов — высокая точность регулировки выходного напряжения – 0,5 и медленная скорость срабатывания. Внутри есть щёточный механизм, требующий регулярного обслуживания с заменой графитовых щёток.
3. Электронные. Работают по принципу двойного преобразования — входное напряжение преобразовывается в =12В, заряжает аккумулятор, после чего происходит обратное преобразование в 220В. Приборы этого типа самые дорогие, но отличаются самым высоким быстродействием, а также точностью стабилизации.

На рисунке показана работа однофазного стабилизатора.

2 вида устройств для домашнего применения

В домашних условиях используются релейные приборы двух видов:

1. Предназначенные для установки на стену или полку. Такие устройства подключаются сразу после счётчика. Они стабилизируют напряжение во всей квартире.
2. Настольные со встроенными розетками. Защищают от перепадов напряжения подключённые к ним электроприборы. Мощность таких устройств не более 2кВт.

Разновидности изделий

Для трехфазных стабилизаторов используют три типа схем — тиристорные, электромеханические, релейные. Если тиристорные и релейные ограничены по мощности, то для электромеханических этот параметр не критичен и может достигать несколько сотен киловатт. Промышленный трехфазный стабилизатор может быть произведен по одной из схем:

• Стабилизация осуществляется в зависимости от среднефазного напряжения. В такой конструкции на каждую фазу предусмотрен отдельный трансформатор, а также три регулятора напряжения, управление которыми производится одним сервоприводом. Электронная схема осуществляет контроль над точностью стабилизации среднефазного напряжения, в случае его отклонения от нормы подает команду на серводвигатель. Прибор, изготовленный по этой схеме, подходит для сбалансированных нагрузок. Нулевой провод в системе не задействован, он проходит от входа к выходу, не касаясь схемы. Такой агрегат может работать в сетях типа «треугольник» без нейтрали.
• Вторая схема характерна для стабилизаторов с тремя трансформаторами, у всех есть отдельный сервопривод, а также плата для каждой фазы. Это наиболее распространенный тип конструкции, которую можно подключить к любому виду трехфазной нагрузки. Кроме того, допускается некоторая разбалансировка. Основным недостатком такого типа приборов является низкая стабилизационная скорость, которая зависит от времени скользящего контакта по трансформаторной обмотке.

Релейные стабилизаторы состоят из трансформатора с секционной обмоткой, который располагается на электромеханическом реле. При переключении секций меняется коэффициент трансформации и значение напряжения на выходе. Плюсами таких конструкций является надежность, а также высокая скорость реагирования. В приборе отсутствует механический привод, поэтому он не нуждается в техобслуживании. Минусом является ступенчатая установка напряжения, однако в силу присутствия большого количества электромагнитных реле это почти незаметно и не влияет на загрузку.

Тиристорные стабилизаторы работают по аналогичному принципу, только вместо реле переключение секций осуществляют силовые электронные приборы под названием тиристоры и симисторы. Для конструкций такого типа характерна более высокая скорость корректировки напряжения, хотя его значение изменяется ступенями, как и у релейных устройств.

Прибор может иметь 7−9 тиристорных ключей, с помощью которых значение напряжения устанавливается с точностью до 3−5%. Значительным плюсом таких конструкций является способность функционировать в широком диапазоне температур как высоких, так и довольно низких. Симисторные приборы плохо совмещаются с реактивными нагрузками, поэтому почти не используются в трехфазных конструкциях.

Стабилизаторы от

Трёхфазный стабилизатор напряжения 15 кВт «Энергия HYBRID СНВТ 15 000/3» представляет собой оригинальное техническое решение, объединяющее в одном устройстве два принципа стабилизации напряжения – электродинамический (сервоприводный) и релейный. Прибор обеспечивает устойчивую работу в диапазоне напряжения сети от 105 до 280В и гарантирует установку напряжения 220±3%.

Стабилизатор может использоваться на даче, в загородных жилых домах, офисах и небольших производственных предприятиях. Прибор выполнен в виде вертикальной стойки и оснащён всеми видами защиты.

При выборе трёхфазных стабилизаторов следует обращать внимание преимущественно на российские разработки, поскольку они, в отличие от зарубежных производителей, полностью адаптированы для эксплуатации в наших условиях

С этим читают:

Выбор однофазного стабилизатора напряжения: виды, особенности и характеристики

Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора

Какой стабилизатор напряжения лучше: основные виды и их особенности

Виды стабилизаторов

В качестве трёхфазных  стабилизаторов используются следующие схемы:

• Электромеханические;
• Релейные;
• Тиристорные.

Если релейные и тиристорные стабилизаторы имеют определённые ограничения по мощности, то у электромеханических стабилизаторов этот параметр не является критичной величиной. Мощность электромеханических (электродинамических) устройств может достигать сотен киловатт.

Электромеханические

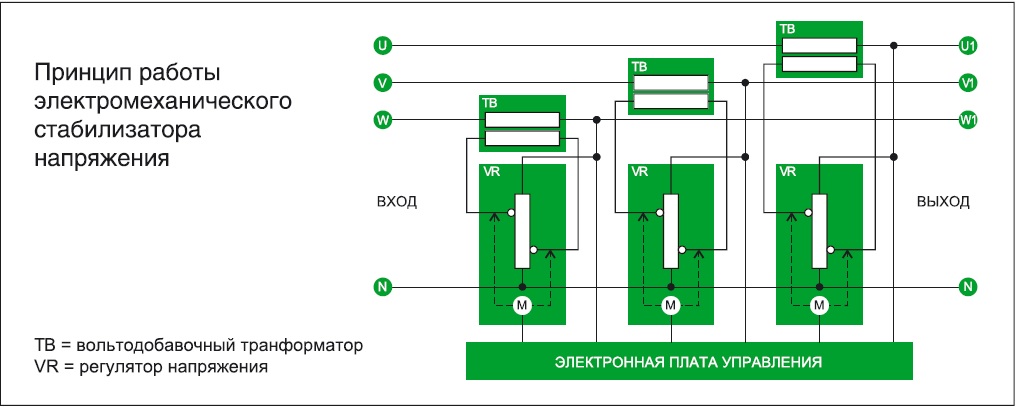

Трёхфазный промышленный стабилизатор напряжения может быть выполнен по одной из двух схем:

1. В первом случае стабилизация осуществляется по среднефазному напряжению. В таком стабилизаторе имеются три трансформатора, по одному на каждую фазу, и три контактных регулятора напряжения, но управление ими осуществляется одним сервоприводом. Электронная схема контролирует точность стабилизации среднефазного напряжения и в случае его отклонения даёт команду серводвигателю. Стабилизатор напряжения, выполненный по такой схеме, подходит только для питания хорошо сбалансированных нагрузок. В этой схеме не задействован нулевой провод. Он проходит с входа на выход, не заходя в схему. Трёхфазный стабилизатор этой конструкции может работать с трёхфазными сетями, организованными по схеме «треугольник» без нейтрали.
2. Во втором случае стабилизатор так же имеет три трансформатора, но у каждого установлен свой сервопривод и отдельная плата управления на каждую фазу. Это самая распространённая конструкция, которая может работать с любым видом трехфазной нагрузки и допускает некоторую их разбалансировку. Основной недостаток электродинамического стабилизатора это низкая скорость стабилизации, зависящая от времени, в течение которого скользящий контакт переместится по обмотке трансформатора для выполнения коррекции напряжения.

Главные достоинства:

• Высокая точность регулировки;
• Большой диапазон напряжения на входе;
• Практически неограниченная мощность нагрузки.

Релейные

Трёхфазный стабилизатор, выполненный на электромеханических реле, состоит из трансформатора с секционированной обмоткой. Отдельные секции переключаются с помощью реле, изменяя тем самым коэффициент трансформации и меняя величину напряжения на выходе устройства.

Достоинства релейного стабилизатора – это высокая скорость срабатывания и надёжность, поскольку устройство не имеет механического привода и не нуждается в техническом обслуживании.

Недостатком можно считать дискретность (ступенчатость) установки напряжения, но при большом количестве электромагнитных реле это практически незаметно и не оказывает негативного влияния на нагрузку.

Тиристорные

По такому же принципу работает трёхфазный тиристорный стабилизатор. Переключение секций трансформатора, вместо реле, осуществляется электронными силовыми приборами. Это – тиристоры и симисторы. Стабилизатор такого типа обладает ещё более высокой скоростью корректирования напряжения, хотя его величина, так же как и у релейной конструкции, изменяется ступенями.

Трёхфазный электронный стабилизатор напряжения может иметь до 7-9 тиристорных ключей, что позволяет довести точность установки напряжения до 3-5%. Большим преимуществом электронных стабилизаторов является возможность работы в широком температурном диапазоне,  включая и достаточно низкие температуры.

Симисторные устройства плохо работают с реактивной нагрузкой, поэтому в трёхфазных стабилизаторах практически не применяются.

Одно и трехфазные стабилизаторы

При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир – напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка – 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного.

Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.

Преимущества трех однофазных:

• при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки
• при отсутствии напряжения по фазе, два остальных будут работать исправно
• нагрузку одной фазы можно перевести в режим байпас, чтобы например воспользоваться сварочным аппаратом. Остальные продолжат исправно защищать оборудование.

Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.

Ошибки подключения

1

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы

Обращайте на это внимание, прежде чем нести его обратно в магазин

https://youtube.com/watch?v=R0JVCCXazj0%3F

Источники – //cable.ru, Кабель.РФ

Типовые часто задаваемые вопросы от читателей

Как подобрать стабилизатор напряжения для водяного насоса мощностью 1,3 кВт?

Чтобы подобрать наиболее подходящий в вашем случае тип стабилизатора напряжения рекомендую отталкиваться от основных рабочих параметров. Для этого рассмотрите наиболее важные критерии:Мощность стабилизатора напряжения – дефицит мощности приведет к недееспособности устройства при подключении слишком большой нагрузки, а ее чрезмерный избыток приведет к необоснованным затратам. Поэтому вы должны определиться –к стабилизатору будет подключаться только насос, тогда хватит и 2 кВт мощности. Если вы планируете запитать от него весь дом или группу бытовых приборов, то мощность стабилизатора напряжения выбирается по их суммарной нагрузке.

Диапазон стабилизации – определяет минимальный и максимальный предел напряжения, в рамках которых стабилизатор напряжения может выдавать требуемые 230 В для питания нагрузки. Поэтому предварительно вы должны сориентироваться, до какого предела опускается или выше какого поднимается напряжение в домашней цепи. Оба этих параметра не должны выходить за пределы диапазона стабилизации.

Тип стабилизации – чтобы выбрать из представленных на рынке вариантов также стоит обратиться к параметрам напряжения в домашней цепи. Если отсутствуют значительные скачки, снижение или нарастание напряжения происходит плавно, то можно приобрести более дешевые модели ступенчатых стабилизаторов, к примеру, электронный. Если для вашего района характерны коммутационные переходные процессы, существенная просадка напряжения, то лучше взять бесступенчатый стабилизатор напряжения с двойной трансформацией.

Критерии выбора

На выбор трёхфазного стабилизатора могут повлиять следующие факторы:

• Состояние (качество) входного напряжения;
• Мощность потребителей электроэнергии;
• Требуемая скорость выравнивания;
• Необходимая точность установки напряжения;
• Условия эксплуатации.

При выборе трёхфазного  стабилизатора следует заранее знать, какие минимальные и максимальные величины напряжения сети могут возникнуть в процессе эксплуатации. Допустимый разброс входных напряжений всегда указывается в технической документации на изделие.

Трёхфазные стабилизаторы, работающие по среднефазному напряжению, используются преимущественно с реактивной нагрузкой, поэтому требуемую мощность несложно подсчитать по формуле. Стабилизаторы, представляющие собой три отдельных блока (по одному для каждой фазы), могут работать с любыми нагрузками. В каждом случае подсчёт мощности следует выполнять очень тщательно.

Если важным критерием является скорость стабилизации, то от использования сервоприводного электродинамического стабилизатора придётся отказаться. В этом случае подойдёт релейный трёхфазный стабилизатор, а если эксплуатация прибора подразумевает неотапливаемое помещение и работу при низкой температуре, то электронный стабилизатор.

Если наоборот, важна высокая точность установки, а скорость стабилизации менее важна, то электромеханический трёхфазный стабилизатор будет оптимальным вариантом.

Практически все модели современных стабилизаторов оборудуются системой «байпас». При нормальной величине напряжения сети нагрузка подключается к ней напрямую, минуя схему стабилизатора. При отклонении напряжения в ту или иную сторону, питание потребителей начинает осуществляться через стабилизатор.

Конструктивно, трёхфазный стабилизатор напряжения может быть выполнен в виде вертикальной напольной стойки, но могут быть устройства и с настенным креплением. Некоторые модели мощных стабилизаторов напряжения могут иметь систему принудительного воздушного охлаждения, что заметно облегчает режим работы трансформаторов и мощных полупроводниковых приборов.

Особенности трехфазных моделей и их модификации

Чтобы понять, чем отличаются между собой различные модели таких устройств, следует более детально ознакомиться с его принципом действия. Любой 3-х фазный стабилизатор предназначен для защиты электроприборов от скачков в сети при внезапном отключении электричества. Он может использоваться в цепях переменного и постоянного тока и представлен на рынке достаточно широким ассортиментом.

Смотрим видео, конструкция устройства:

Сравнение однофазного и стабилизаторов напряжения трехфазного показывает, что первые срабатывают автоматически и в контроле человека не нуждаются. В то же время устройства второго типа можно отнести к универсальным, так как они предназначены для использования в трехфазных электросетях как квартир, так и промышленных цехов.

В процессе применения он отключит все приборы одновременно, как только произойдет скачок напряжения в сети. Эта особенность является весомым плюсом использования оборудования.

Различают два основных типа промышленных трехфазных стабилизаторов напряжения:

1. Электромеханический;
2. Электронный.

В первой модели контактор перемещается по обмотке автотрансформатора, во второй для переключения применяются ключи.

Стабилизаторы от компании «Энергия»

Стабилизатор может использоваться на даче, в загородных жилых домах, офисах и небольших производственных предприятиях. Прибор выполнен в виде вертикальной стойки и оснащён всеми видами защиты.

При выборе трёхфазных стабилизаторов следует обращать внимание преимущественно на российские разработки, поскольку они, в отличие от зарубежных производителей, полностью адаптированы для эксплуатации в наших условиях

С этим читают:

Источник бесперебойного питания для газового котла: виды, особенности и критерии выбора

Промышленный стабилизатор напряжения: по каким критериям делать выбор?

Выбираем релейный стабилизатор напряжения: конструкция, преимущества и недостатки

Какой стабилизатор напряжения лучше: основные виды и их особенности

Китайские производители стабилизаторов

Стабилизаторы китайского производства являются самыми доступными и популярными в России.
Можно разделить на 2 типа: релейные и электромеханические, а также однофазные и трехфазные (моноблочные).
Некоторые продавцы рекомендуют для трехфазной сети брать не 3, а сразу 4 однофазных китайских устройств – на случай подмены при выходе одного из стабилизаторов из строя (ремонт зачастую занимает несколько недель).

Rucelf

СтАР-5000Rucelf SRW-5000-DSRWII-6000-LSDW II-6000LТрехфазный сервоприводный стабилизатор на 15 кВтSDV-15000/3

Энергия

АСН 5000Voltron 50005000 HybridЭнергия Classic 7500Энергия Ultra 7500Энергия Hybrid 15000/3 II

Также на нашем сайте можно найти электромеханические и электронные трехфазные стабилизаторы на 10-12 кВт

Если требуется оборудование другой мощности – звоните по номеру: (495) 972-00-90 – специалисты компании Стабы.ру постараются
дать квалифицированные ответы на все вопросы!
Внимание! Если вы дочитали этот обзор до конца, то мы подготовили Вам подарок – скидка 5% на покупку любых стабилизаторов напряжения!
Просто при оформлении заказа введите в поле “Примечание” – “PROMOKOD – 15KVT”.
Благодарим за внимание!

Принцип действия и область применения

Работает однофазный электромеханический стабилизатор напряжения по следующему принципу:

1. При подключении устройства к сети, блок управления устанавливает фактическую величину входного напряжения и рассчитывает коэффициент трансформации, необходимый для достижения требуемого на выходе показателя;
2. В соответствии с выполненными расчётами, управляющий блок подаёт сигнал электродвигателю, который приводит в движение щёточные или роликовые коммутационные контакты;
3. Посредством сервоприводной коммутации последовательно активируется или отключается определённое число витков основной и вторичной (вольтодобавочной) трансформаторных обмоток. В результате достигается необходимый коэффициент трансформации и на выход стабилизатора подаётся стабильное без помех напряжение 220В.

Трёхфазное устройство стабилизации сервоприводного типа включает 3 однофазных стабилизирующих устройства с одинаковыми техническими характеристиками, совместная работа которых обеспечивается посредством опции синхронизации. Трёхфазные системы стабилизации применяются для защиты от аномалий входного сетевого тока потребителей с соответствующим количеством фаз и низкими требованиями к скорости стабилизации.

Однофазные стабилизаторы с электромеханическим принципом работы широко применяются в быту с целью обеспечения стабильного напряжения питания для:

• Холодильников;
• Отопительных котлов;
• Радиаторных систем обогрева;
• Телевизионной и радиотехники;
• Музыкальной аппаратуры (усилителей, звуковых процессоров, акустики и пр.);
• Компьютеров и серверных систем;
• Сетей освещения и отдельного осветительного оборудования;
• Стиральных машин;
• Бытовых и кухонных электроприборов и т.д.

Схемы подключения

Подключение стабилизаторов на 3 фазы осуществляется в соответствии с прилагающийся инструкцией, пример типовой схемы показан ниже.

Типовое подключение 3-х фазного стабилизатора

При подключении 3 однофазных блоков для нормализации сети 380 В, или более высокого напряжения, питающего промышленное оборудование, может быть задействована схема подключения, представленная ниже.

Подключение 3-х однофазных блоков стабилизации

Обратим внимание, что обеспечить надежную защиту техники, запитанной от 3-х фазной сети, стабилизируемой от трех отдельных однофазных устройств, необходимо использовать блок синхронизации. Пример такого подключения показан ниже

Подключение 3-х модулей с применением блока синхронизации

Обозначения:

• А – Электросчетчик.
• В – Блок синхронизации.
• С – Распределительный шкаф, для подключения нагрузки.
• D, Е, F – Однофазные модули нормализации напряжения.
