Как подключить трехклавишный выключатель с розеткой в одном корпусе

Зачем нужен трехклавишный перекрестный выключатель

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Установка двухклавишного блока

При установке электротехнического узла такой конструкции, все работы осуществляются таким же образом, как и установка одноклавишного устройства. Практически все двухклавишные модели не требуют большего пространства для установки и дополнительного подрозетника.

Все подготовительные работы, описанные на примере установки одноклавишного устройства, применяются для установки двухклавишных модулей. Фазный провод отводится от общего фазного провода, а на выходе каждого выключателя крепится по одной жиле, которые затем ведутся к осветительный приборам.

Установка трёхклавишного блока

Аналогичным способом выполняется установка трёхклавишного прибора, с той лишь разницей, что количество жил, которые будут направлены от выключателя к осветительным приборам равно 3.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

Все, кроме заземления

Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Подключение трехклавишного выключателя с розеткой

Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.

Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.

Основные особенности конструкции и схемы подключения

А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.

Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.

Взглянем на устройство и схему подключения такого блока.

Большинство рассматриваемых блоков скомпонованы вот по таком принципу.

1 – корпус блока, являющийся одновременно и монтажной коробкой.

2 – силовая розетка.

3 – клемма подключения фазного проводника к розетке.

4 – клемма подключения нулевого проводника к розетке

5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.

6 – трехклавишный выключатель, входящий в блок.

7 – клемма подключения общей приходящей на выключатель фазы.

8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.

9 – «механика» трехклавишного выключателя.

10 – три клеммы выходящих ваз – L1, L2 и L3.

Вот и все особенности устройства.

Схема подключения тоже весьма незамысловата:

Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.

Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.

Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:

1. ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
2. ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.

Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.

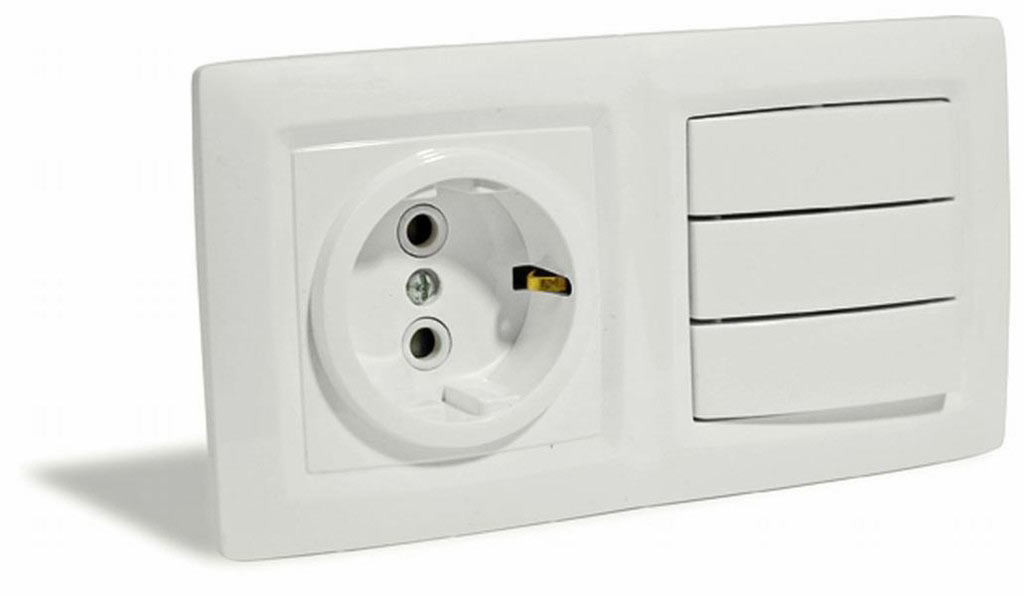

Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.

Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.

*  *  *  *  *  *  *

Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.

Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.

Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

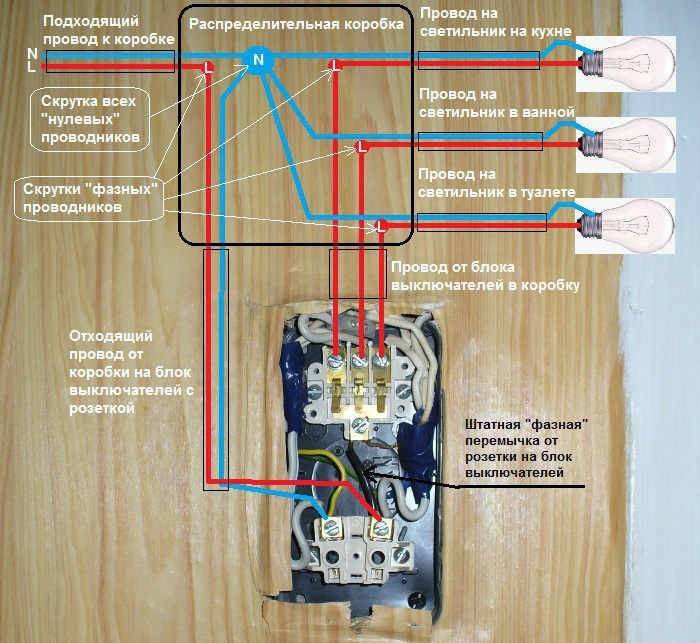

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

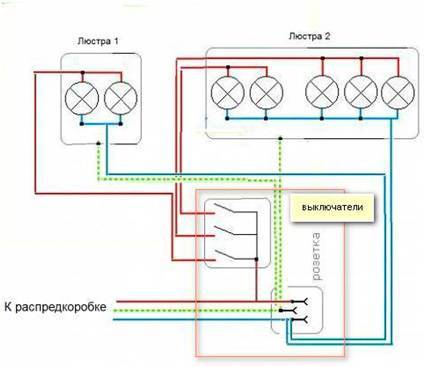

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Инструкция по установке

• Подготовка отверстий под розетку с тремя выключателями и под провода. Если устанавливается накладной блок, необходимо позаботиться о том, чтобы под ним находился негорючий материал.
• Корпус блока разбирается, снимаются клавиши, защитная шторка с розетки, на стене фиксируется основание устройства.
• Обесточивается помещение.
• Трехжильный от на 2,5 подключается к розетке, а на 1,6 – к выключателю.

  Большой выбор моделей позволяет выбрать вариант на любой вкус
  – от влагозащищенного до декоративного, с индикаторами, защитой от детей, USB-выходом, светодиодными вставками и другими удобными функциями.

На первый взгляд, подключение трехклавишного выключателя может вызвать сложности и непонимание у человека, который не каждый день возится с электричеством. На самом деле в этом нет ничего сложного. Если вы хоть раз устанавливали выключатель, то знаете, что в одинарном всего одна выходная клемма, а в двойном – две. Так вот, трехклавишный выключатель отличается лишь тем, что у него целых три выходные клеммы.

Это очень экономит место на стене, особенно когда такой выключатель соединен с розеткой в корпусе. Согласитесь, очень удобно включать/выключать свет с одного места в разных уголках (в туалете, коридоре и ванной комнате) или регулировать яркость света нескольких лампочками, разными светильниками или зонами освещения в одной комнате/помещении. Что, кстати, поможет сэкономить электроэнергию на 20-30 %.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

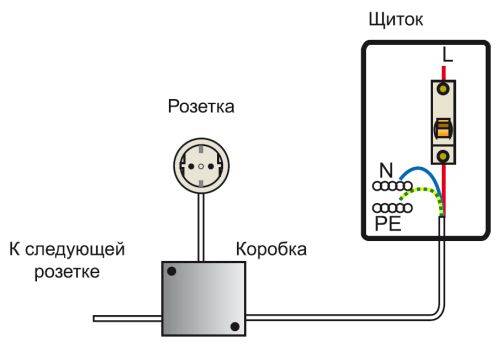

Наглядная схема монтажа отдельной розетки

Подсоединение проводов в выключателе

Механизм тройного выключателя с размещенной с тыльной стороны схемой подключения

Сначала нужно снять клавиши. Край ее слегка прижимается к корпусу в положении «выкл.», другой край, выступающий, цепляется ногтем либо тонкой отверткой и потягивается на себя. Как правило, у новых приборов клавиши посажены на направляющие достаточно плотно, но не следует прилагать слишком большое усилие для их вытяжки — можно повредить переднюю часть, испортив тем самым прибор.

К механизму рамка выключателя крепится при помощи прижимной вставки, располагающейся посередине. Крепление может быть как в виде направляющих, входящих в механизм плотно, либо в форме защелок, которые необходимо поддевать отверткой.

Провод закреплены в механизме посредством зажимных винтов. Перед установкой зачищенных проводов необходимо убедиться, что винты в пазах слегка ослаблены. На трехклавишных устройствах для подключения проводов используется четыре контакта: три — на выход, один — на вход.

В механизме необходимо отделить общую клемму, к которой подключается провод фазы, и клеммы, от которых подается напряжение для отдельных секций. Контактные группы обычно размещаются в отдельных отсеках, расположенных на обратной стороне выключателя. Чтобы из контактного отверстия не был виден оголенный провод, на нем следует удалить не более 10 мм изоляции. Прижимные винты следует затянуть максимально плотно, пытаясь извлечь провод не должно быть никаких болтаний.

Если при подключении выключателя применяются многожильные провода, на зачищенную часть их нужно одеть наконечники НШВИ — это предотвратит обламывание провода при затягивании винтовым зажимом. После монтажа проводов сборка трехклавишного выключателя выполняется в обратной последовательности.

Компании-производители

Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

• БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
• БЭЛЛА БКВР-212 (есть индикационная подсветка);
• БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

Установка тройного выключателя

Монтаж электрических точек потребует определенных навыков и ряда инструментов. Это работа несложная, справится с ней даже мастер-новичок. Прежде чем приступать к изучению порядка дальнейших действий, необходимо подготовить инструменты. Нам понадобится:

• отвертка-индикатор или мультиметр;
• крестовая отвертка;
• канцелярский нож;
• перфоратор или дрель с ударным механизмом;
• коронка по бетону или гипсокартону;
• зубило и молоток;
• рулетка и карандаш.

Список инструментов зависит от количества работ. Если отверстия под выключатель уже есть, то обойтись можно только отверткой и индикатором напряжения.

Корпус электрической фурнитуры может предполагать установку на стену или в подрозетник. Рассмотрим оба варианта.

Внешний монтаж

Наименее трудозатратный вариант монтажа – на поверхность стены. В этом случае план действий следующий:

1. С помощью рулетки и карандаша наносим разметку на стену, где преполагаем установить устройство. По европейскому стандарту высота от пола дожна быть 90 см, союзный стандарт предполагает монтаж на высоте 160 см. Выключатели для ванной комнаты, санузла, кладовки обычно размещают снаружи этих комнат, во всех остальных случаях – внутри.
2. Прокладку кабеля выполняем с помощью кабель канала или гибкой гофры. Это обеспечивает защиту от механических повреждений и придает более аккуратный вид проводке.
3. Крепление корпуса выключателя осуществляем с помощью дюбелей и саморезов. Их тип зависит от материала стены: для бетонных, гипсокартонных и деревянных перекрытий они различаются.
4. Если стена из гипсокартона или кирпича, заранее делем отверстия в соответствии с разметкой. Устанавливаем дюбели нужного типа и крепим нижнюю часть корпуса с помощью саморезов или дюбель-гвоздей.
5. Соединяем провода с клеммами по схемам, которые мы привели ранее. После подключения проверяем правильность с помощью мультиметра или индикаторной отвертки.
6. Устанавливаем внешнюю часть корпуса.

Внутренний монтаж

Такой тип монтажа потребует значительно больших усилий. Кроме того, при работе с бетонными или кирпичными стенами образуется много пыли

Важно обезопасить органы дыхания и глаза, для этого заранее необходимо купить респиратор и защитные очки. Мебель и бытовую технику желательно накрыть пленкой. Она продается практически в каждом хозяйственном или строительном магазине, с ее поиском проблем не возникнет

Она продается практически в каждом хозяйственном или строительном магазине, с ее поиском проблем не возникнет.

Монтаж электрофурнитуры в стену состоит из следующих этапов:

1. Разметка стены, где будет проложен кабель и вмонтирован выключатель. Стоит отметить, что электрические провода запрещено размещать под углом, они должны проходить строго вертикально и горизонтально.
2. С помощью перфоратора проделываем штробу. Ее глубина и ширина должна соответствовать толщине кабеля.
3. Заменив насадку для штробления на коронку, проделываем отверстие для подрозетника (стакана). Здесь необходимо использовать коронку в зависимости от типа стены. Для кирпичной и бетонной используется алмазная насадка. Если проделать отверстие идеальной формы не получилось, используете зубило и молоток до тех пор, пока подрозетник не займет свое место.
4. Фиксация пластикового стакана осуществляется с помощью алебастра, гипсовой штукатурки, пескобетона или других строительных смесей. Нанесите немного раствора на заднюю стенку отверстия, вставьте подрозетник и замажьте оставшиеся щели. Не делайте раствор слишком жидким, поскольку это увеличит время высыхания, а также часть его может стекать по стене.

Для гипсокартона придется купить стакан другого типа. На нем с боков расположены пластиковые «лапы», которые его надежно зафиксируют в проделанном отверстии.

1. В отверстия стакана заводим все провода, затем подключаем их в соответствии с рассмотренными ранее схемами. После этого проверяем правильность подключения с помощью отвертки-индикатора или мультиметра.
2. Аккуратно вставляем корпус выключателя в его нишу и фиксируем с помощью крестовой отвертки. После этого остается установить клавиши. Устройство готово к эксплуатации.

Как видно, нет ничего сложного при самостоятельном выборе, монтаже и подключении электротехнического оборудования

Важно соблюдать технику безопасности, выполнять работу качественно и проверять правильность подключения

Наиболее распространенные ошибки

• Самой распространенной и, пожалуй, наиболее опасной ошибкой при подключении трехклавишных выключателей, является подача фазы на лампу, а не на вход устройства. При поданном на разрыв сети нуле схема все равно будет рабочей, только вот проводка всегда будет находиться под напряжением, что чревато поражением электротоком при малейшем прикосновении даже во время замены лампочек.
• Недостаточное зажатие контактов также встречается достаточно часто. Иногда случается так, что прибор подключили и проверили его работоспособность. Но после установки его в подрозетник все вдруг резко перестало работать. Причина ясна как божий день: следует вновь вытянуть выключатель, тщательно подтянуть каждую клемму и вставить прибор обратно.
• Характерной ошибкой также является и применение при установке кабеля, состоящего из нескольких переплетенных жил. Использовать необходимо только тот провод, у которого в маркировке присутствует литера «У» — установочный. Он представляет собой цельный медный стержень.

1. Подключение выключателя с подсветкой (схемы)
2. Пошаговые схемы подключения проходного выключателя с двух мест
3. Как правильно подключить проходной выключатель двухклавишный (схема)
4. Подключение ТВ кабеля к розетке

Переделка двойного выключателя в тройной прибор

Чтобы с наибольшей пользой использовать коммутирующие изделия, некоторые пользователи пытаются из двойного выключателя сделать тройной. Такая переделка не нуждается в особых усилиях и в больших затратах времени. Потребуется просто заменить двойной прибор новым образцом:

1. Приобрести в магазине выключатель с тремя клавишами.
2. Демонтировать старое двойное изделие.
3. На его место установить новый тройной переключатель.

Можно попытаться скрыть ее в толще стен, но процедура штробления связана с большими трудозатратами на проделывание канавок под кабель. Гораздо дешевле и проще проложить от розетки до коробки, а от нее до люстры отрезки пластикового кабельного канала. После его фиксации на стенах (крышки предварительно удаляются) отрезки провода прокладывают до нужных мест, а затем подсоединяют к свободным клеммам. По завершении монтажа останется закрыть кабельные каналы крышками и проверить выключатель на работоспособность

Трехклавишные выключатели – универсальные приборы, посредством которых удается существенно расширить функциональные возможности коммутирующих узлов.

Особенности монтажа комбинированных моделей

Схема подключения выключателя, объединенного в общем корпусе с розеткой, несколько отличается от описанной выше. И главное отличие – наличие дополнительного нулевого провода, проложенного из распределительной коробки непосредственно к розетке. В этом случае выход с выключателя будет иметь два двойных провода.

При подключении многожильных проводов, чтобы исключить их обламывание под давлением винтового зажима, оголенные участки жил оснащают НШВИ наконечниками

Чтобы выполнить безопасное подключение выключателя с розеткой, лучше задействовать провод сечением в 2,5 кв.мм. А уже непосредственно к осветительным приборам от выключателя проложить кабель в 1,5 квадрата.

На завершающем этапе монтажа остается только проверить правильность коммутации проводов и установить декоративную рамку. Чтобы проверить правильность подключения, нужно включить рубильник и подать напряжение. При включении первой клавиши устройства должен зажечься один светильник, при включении второй – следующий рожок люстры или подключенный электроприбор.

Рамка фиксируется с помощью прижимной вставки. Нужно слегка надавить на нее и с небольшим усилием защелкнуть по бокам.

Последовательность подключения тройного выключателя:

Вариант сборки трехклавишного выключателя с розеткой:

Выполняя сборку устройства в соответствии со схемой подключения и придерживаясь техники безопасности при монтаже, вы можете быть уверены, что выключатель будет бесперебойно работать в течение многих лет.

Сферы применения

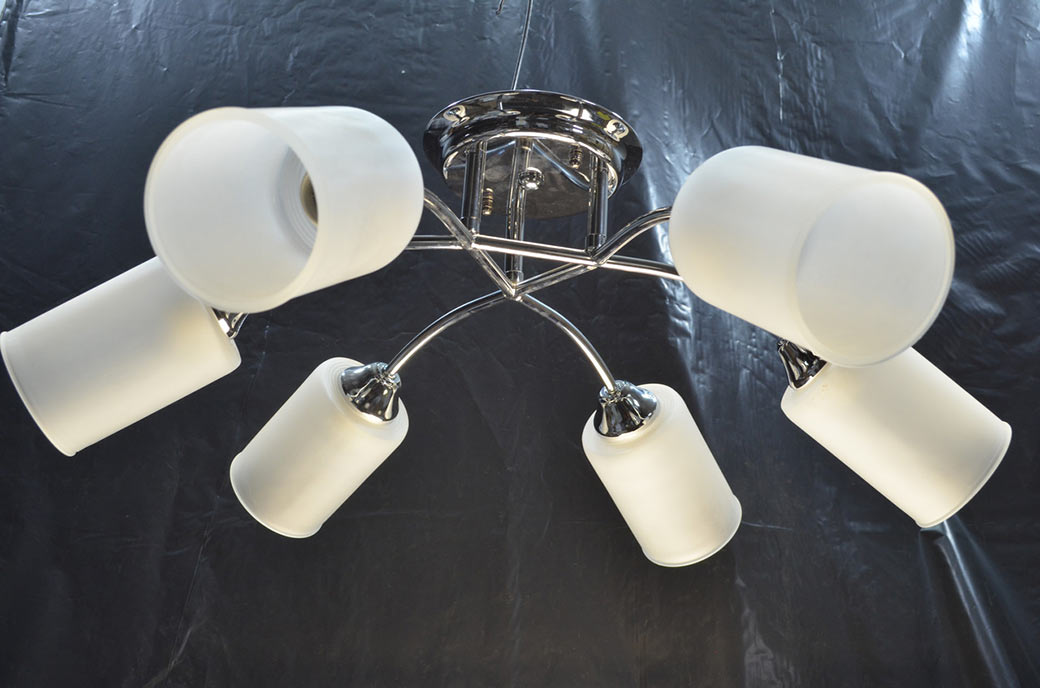

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.

При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров – дело вкуса.

На рынке представлены изделия разных типов:

1. Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе – отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
2. Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.

1. Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
2. Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
3. На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
4. Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
5. Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.
