Особенности систем теплого пола от компании Валтек

Монтаж

С учетом того что ПП не изгибаются, будет необходимо приобрести соединительные фитинги. Изделие нарезается по размеру, учитывая все углы и повороты трубопровода. Для скрепления двух отрезков с помощью паяльника нагреваются концы и затем соединяются фитингом.

Основные важные характеристики:

• Производятся диаметрами от двадцати до шестидесяти трех миллиметров. • ПП трубопроводы обычно продаются отрезками по четыре метра. Является оптимальной величиной для перевозки и устройства, но если возникает необходимость эти отрезки соединяют. • Допустимое рабочее давление при температуре до двадцати пяти градусов Цельсия соответствует 25 бар, при 79 градусах -10 бар. На заметку: По ГОСТу нормой прочности является показатель 50Н/10мм.

Установка обогревательного пола Валтек

Сразу стоит сказать, что вся работа по монтажу такого водяного пола обязана осуществляться квалифицированными мастерами. Лишь в таком случае есть гарантия качественной и правильной сборки и, как следствие, успешное завершение укладки.

Инструкция по монтажу тёплого водяного пола Валтек:

1. Вначале монтируется коллекторный шкаф.
2. В нём устанавливается насосно-смесительный узел и коллекторный блок.
3. Выравнивают в комнате поверхность пола.
4. Раскладывают демпферную ленту по краям помещения.
5. Делают паро- и гидроизоляцию.
6. Настилают утеплитель.
7. Укладывают трубы, применяя какой-либо из вариантов.
8. Подключают трубы к коллектору. Проводят гидравлические испытания.
9. Подсоединяют всю автоматику.
10. После всего заливают пол стяжкой из бетона.

https://youtube.com/watch?v=_m-sQZDpSt0

Нужно сказать, что водяной тёплый пол Valtec – универсальный, т.е. на него можно укладывать и финишное плиточное покрытие, и паркетное. Единственным важным условием остаётся лишь верхний слой стяжки толщиной, как минимум в 2 см, что обеспечивает равномерное тепловое распределение по поверхности пола.

Инструкция по проведению расчета

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на средние их величины.

https://www.youtube.com/watch?v=6-2WpJLprhU Монтаж водяного тёплого пола своими руками

Приходится учитывать разнообразные факторы, включая роль водяного пола как основного вида обогрева или же использование его в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения является сложным процессом, на практике используются усредненные параметры.

Схема подключения смесительного узла Valtec

• Номинальная мощность имеет пределы 90 – 150 Вт/м2. Более высокие значения подбираются для помещений с повышенным уровнем влажности.
• Выполняя расчет шага укладки, необходимо ориентироваться на диапазон 15–30 см. С этим показателем в обратной пропорциональной зависимости находится удельная мощность подогрева. То есть, чем больше шаг, тем меньше мощность.

  Тепломеханическая схема насосно-смесительного узла

• Несмотря на то, что при большом диаметре труб через них проходит большее количество теплоносителя, ограничителем этого показателя служит толщина стяжки, которая не рекомендуется слишком большой, чтобы не создавать чрезмерной нагрузки на пол. Поэтому в расчет берутся трубы Valtec, изготовленные из современного сшитого полиэтилена с антидиффузионным покрытием, диаметром от 16 до 20 мм, а в качестве соединительных деталей выступают пресс-фитинги Валтек.

После определения ключевых параметров может разрабатываться схема, на которой в точном масштабе определяется наиболее рациональная укладка труб. После этого делается расчет их общей длины. Одновременно продумывается, где будет размещаться насосно-смесительный узел и элементы управления.

Общие характеристики элементов

Трубы Valtec – технологически новые материалы для монтажа водоснабжающих, канализационных и отопительных систем. С их помощью обустраивают производственные и частные объекты. Высокие технические характеристики и качество – вот главные критерии современных трубопроводов, смонтированных из металлопластиковых или полипропиленовых труб Valtec.

Как свидетельствуют многочисленные отзывы, сегодня купить металлопластиковые или полипропиленовые трубы итальянской компании Valtec – значит приобрести надежность функционирования сантехнической, водопроводной или отопительной системы. Лидер по выпуску инженерной сантехники Valtec на мировом рынке представлен обширной номенклатурой не только полипропиленовых и металлопластиковых труб, но и коллекторных, а также контрольно-измерительных систем.

В статье мы рассмотрим не только сортамент продукции Valtec, но и ознакомим вас с общими техническими характеристиками, положительными и отрицательными свойствами металлопластиковых и полипропиленовых стояков, а также с отзывами конкретных владельцев, эксплуатирующими изделия добрый десяток лет.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Критерии выбора

С требованиями разобрались. Под них подходят несколько видов труб. Сейчас рассмотрим критерии, по которым можно определить, какая труба лучше для водяного «теплого пола» в конкретном случае

К основным характеристикам, на которые необходимо обратить внимание, делая свой выбор, относятся:

• диаметр трубы;
• сложность монтажа;
• изломостойкость;
• вид материала;
• стоимость;
• репутация производителя.

Диаметр трубопровода

Важным критерием выбора является диаметр труб. Он может быть 16*2, 18*2 и 20*2 мм, где первая цифра показывает диаметр трубы, вторая — толщину стенки. Сразу отбросим размер 18*2 — не является стандартным. Его можно скомплектовать только самостоятельно без каких-либо гарантий ни по качеству самой трубы, ни по качеству соединений.

У оставшихся размеров есть свои преимущества и недостатки.

Диаметр 16*2. Плюсы:

• относительно тонкая стяжка не крадет объем помещения;
• более короткий шаг — радиус изгиба меньше — обеспечивает равномерный прогрев пола;
• меньшее количество теплоносителя дает экономию топлива примерно на 40% по сравнению с трубой диаметром 20*2;
• шаг укладки в 100 мм позволяет обогреть небольшие по площади помещения (оптимальный — 150 мм).

Минусы:

• ограниченная величина одной трубы: из-за высокого внутреннего сопротивления стенок, насос любой мощности перестает качать жидкий теплоноситель через длинные трубопроводы — наступает эффект «запертой петли». Минимальная длина контура — 60 м, максимальная — 100 м. Все зависит от материала, из которого изготовлена труба. Так, для гофрированной металлической трубы — это 60 м, для пластика с идеально гладкими стенками — 100 м. Чтобы не ошибиться, лучше не превышать длину в 80 м;
• большее количество контуров, а, следовательно, и большее количество труб, что удорожает стоимость монтажных работ.

Диаметр 20*2. Преимущества:

• высокий уровень теплоотдачи из-за большего количества теплоносителя;
• можно уложить контур длиной 100-120 м;
• количество труб примерно на 30% меньше.

Недостатки:

• высота стяжки выше на 2-3 см;
• большой шаг укладки — не менее 250 мм;
• контур нельзя уложить в малых по площади помещениях.

Сложность монтажа

Укладка контура по сложности одинаковая для всех труб, кроме медных. А вот соединение может быть разным: простым и трудным. Одно дело накинуть пару гаек и закрутить, другое — использовать фитинги, для которых нужно иметь специальное оборудование. К трудоемким и замысловатым работам относится пайка медных труб специальной газовой горелкой.

Изломостойкость

Полимеры, из которых изготавливаются трубы, имеют разную гибкость и пластичность. В результате трубопровод одного и того же диаметра можно уложить в контур с шагом 100 мм или 150-180 мм, а то и 350 мм.

При укладке отопления в туалете или узком коридоре эту характеристику нужно обязательно учитывать. Наиболее важные параметры: вид материала и его стоимость рассмотрим отдельными пунктами.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

• на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
• к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
• на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
• подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
• на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
• из коллекторов выводят трубопровод 26*3 мм;
• на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
• затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
• выводят трубу с горячей водой к котлу;
• отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
• прокладывают трубы с охлаждённой водой от коллектора к котлу;
• лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
• на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
• проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

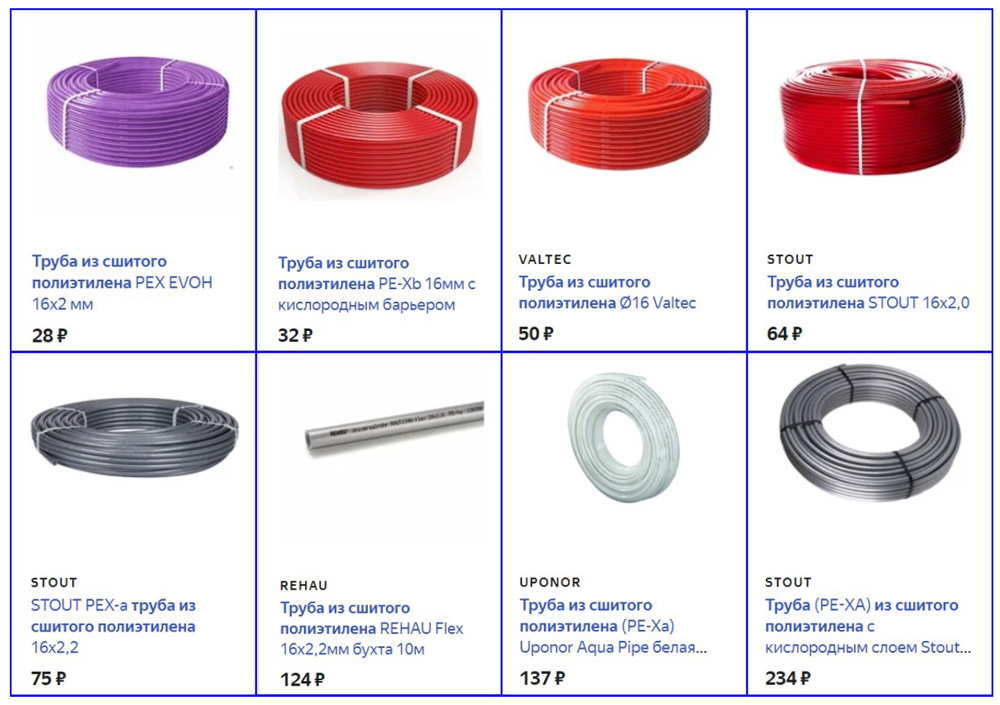

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

• отличается малым весом, что облегчает процесс монтажа и транспортировки;
• гасит незначительные колебания давления  в системе;
• способен восстановить форму после снятия напряжения;
• не коррозирует;
• прочен;
• морозостоек;
• доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

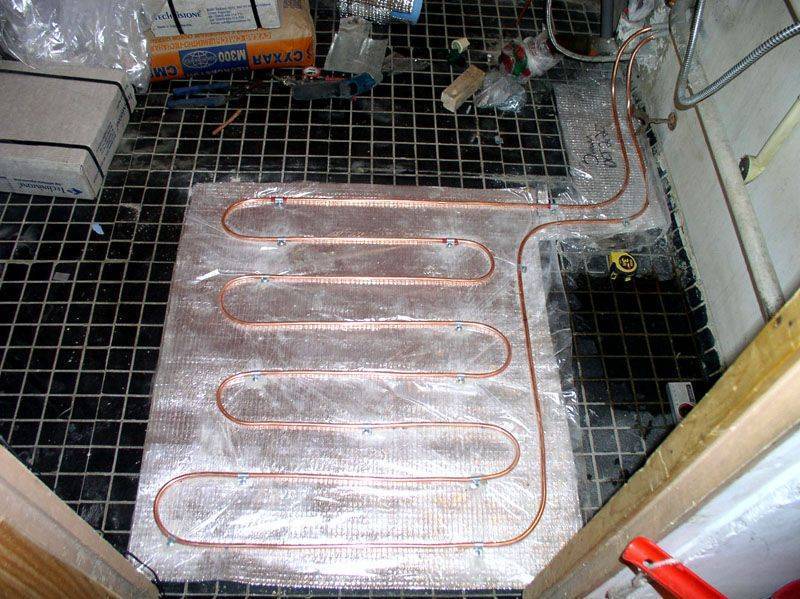

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Принцип работы напольного обогрева

Отопительная система Valtec состоит из двух секций. Первая выглядит как уложенные особым образом на полу трубы, произведённые по уникальной технологии. Отопление данных труб происходит за счёт второй секции, которая состоит из насосно-смесительного узла.

На рисунке вы можете увидеть схему универсального подключения водяного тёплого пола Валтек через котёл.

Схема подключения теплого пола Валтек через котел

Трубы, которые предлагает производитель, представлены базовыми моделями:

1. Металлопластиковой трубой. Она предназначена специально для организации питьевого, потолочного и радиаторного отопления. Труба в диаметре равна 16-40 мм. Её легко можно согнуть, причём верхний слой защиты не будет повреждён. Крепёж производится зажимами.
2. Красной трубой из сшитого полиэтилена. Выпускается для организации тёплого пола и обогрева помещения. Поверхность изнутри гладкая, а это исключает риск образования пробок из грязи. Трубам не страшны температурные перепады, они не подвержены коррозии, механическим воздействиям, их нельзя смять или сплющить. Наружная оболочка является отличной защитой от цементного воздействия. Исправно прослужит более полувека.

Чтобы соединить трубы используют пресс-фитинги – тоже уникальная разработка фирмы Valtec. Трубы укладывают либо по спирали, либо по кругу. Насосно-смесительный узел включает в себя насосно-коллекторный блок, регулировочные и запорные краны, а также специальные настенные крепления и гнёзда для установки вспомогательной техники. Тепловой носитель приготавливается из воды и гликолевого антифриза.

Комплектация

Водяной теплый пол Валтек состоит из следующих комплектующих:

1. Трубы. Можно применять металлополимерные изделия или магистрали из сшитого полиэтилена высокого давления.
2. Монтажные элементы. К ним относятся теплораспределительные пластины, маты с фиксаторами и теплоизолирующие подложки.
3. Управление работой системы осуществляется с помощью терморегуляторов, узла смешивания и термостатов. Все они устанавливаются на коллекторном блоке, который является главным узлом управления.
4. Автоматика. Необходима для дистанционного регулирования температурного режима с учетом показаний нагрева пола воздуха в помещении.

Все вышеперечисленные комплектующие есть в ассортименте продукции компании. Для правильности выбора необходимо рассмотреть каждую группу в отдельности.

Преимущества системы Валтек

• Исключительно надежны. Высококачественные материалы и крепежные элементы, комплектация системы изготовленными самим производителем блоками и модулями практически исключают вероятность ошибок при выполнении расчетов и проектировании, что уже говорит о гарантированной стабильности и эффективности работы без риска протечек.
• В линейке продукции компании представлено все, что необходимо для установки системы отопления, включая сопутствующие материалы, для его совмещения с будущим финишным покрытием, организации гидро– и теплоизоляции. Иначе говоря, всего того, что позволит обеспечить максимальную энергоэффективность используемого пола с подогревом.
• Предприятие-изготовитель использует в производстве единые стандарты, которые обеспечивают полную совместимость всевозможных узлов конструкции, а также материалов.

Тёплый водяной пол Valtec – советы по выбору и поэтапному монтажу систем Валтек

1. Содержимое:
2. Историческая справка о марке Valtec
3. Трубы для водяных полов Valtec
4. Коллекторы для тёплого пола Валтек
5. Подложка для теплого пола Valtec
6. Чем продукция Valtec лучше конкурентов рынка

Историческая справка о марке Valtec

На сегодняшний день, оборудование Valtec для систем водяного напольного отопления, а также большинство комплектующих, попадающих на рынок отопительного оборудования, изготавливаются в Китае. Представители компании тщательно следят за качеством продукции, проверяя её на соответствие европейским и российским нормам и стандартам.

Трубы для водяных полов Valtec

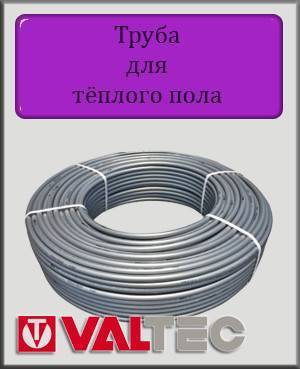

• Металлопластиковая труба для тёплого пола Valtec – предназначена для монтажа и использования в питьевом, радиаторном, потолочном отоплении. Монтируется обжимным методом. Наружный диаметр от 16 до 40 мм. Легко гнется без потери целостности защитного слоя.
• Сшитая красная полиэтиленовая труба Valtec для укладки теплого водяного пола. Внутренний просвет не зарастает. Трубы не подвержены коррозии, устойчивы к изменению температуры и механическим повреждениям, хорошо держат форму. Главное достоинство сшитого ПВХ состоит в том, что оболочка трубопровода устойчива к агрессивному воздействию цементного раствора. Срок эксплуатации не менее 50 лет.

Монтаж труб выполняется с помощью пресс – фитингов, разработанных на базе компании Валтек. Уникальный метод соединения облегчает укладку и обеспечивает высокие прочностные характеристики соединений.

Коллекторы для тёплого пола Валтек

1. Насосно-коллекторный блок.
2. Регулировочные краны.
3. Запорные клапаны.
4. Кронштейны для крепления.
5. Дополнительные резьбовые гнезда, дающие возможность при необходимости подключить клапан удаления воздуха из системы, байпас и т.д.

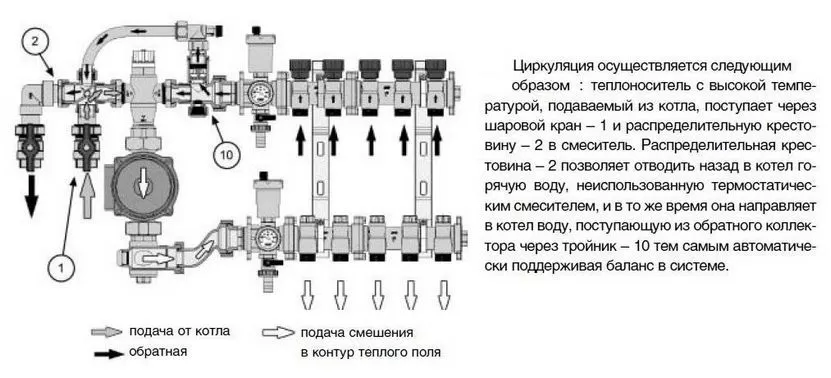

• Принцип работы узла смешения. Температура теплоносителя, циркулирующего в традиционных системах отопления радиаторного типа, колеблется в пределах 60-80°С. Для теплых полов необходимо, чтобы жидкость в системе прогревалась до 35-40°С, следовательно, необходимо снизить температуру нагрева.Смесительный узел подмешивает к нагретому уже остывший теплоноситель. От точной настройки смесительного узла зависит длительность эксплуатации теплых полов и используемого напольного покрытия.
• Коллекторная группа. Максимальная длина используемой трубы для теплых полов 70 п.м. Поэтому чаще всего отапливаемое помещение делят на зоны и для каждой укладывают водяной контур. Чтобы обеспечить равномерную подачу теплоносителя, используется гребенка.Правильная настройка коллекторной группы позволит обеспечить равномерное давление в каждом уложенном водяном контуре. Системы Валтек предлагают покупателю гребенки с 2-12 отводами для подключения.
• Расходомеры – механическая регулирующая арматура, основной задачей которой является обеспечения равномерного поступления теплоносителя в водяной контур отопления. Регулировка расходомеров Валтек осуществляется вручную. Выставляется необходимое давление, в зависимости от длины уложенной трубы.

Обвязка коллектора выполняется согласно приложенной инструкции производителя

Особенно важно соблюдать указания относительно расположения циркуляционного насоса, установки сервопривода и т.д

Подложка для теплого пола Valtec

Труба фиксируется соединениями гарпунного типа. Вспененная теплоизоляция Валтек имеет нанесенную на фольгированный слой разметку, что облегчает монтаж и раскладку трубопровода.

При использовании сухого метода укладки, широко применяются стальные тепло распределительные панели Valtec. Пластины равномерно распределяют тепло и обеспечивают лучший прогрев напольного покрытия.

Чем продукция Valtec лучше конкурентов рынка

Автоматика Valtec дает возможность свести участие человека в процессе отопления к минимуму. Запорная арматура и труба устойчива к воздействию агрессивной среды, что позволяет ее длительную эксплуатацию даже при использовании «жесткой» воды. Стоимость системы отопления намного ниже, чем у других производителей, что также добавляет популярности.

Продукция компании Валтек оптимально подходит для частного дома, помещений с повышенной влажностью и большой вероятностью промерзания пола.

Достоинства продукции Валтек

Теплые полы Valtec обладают массой преимуществ, что делает их идеальным вариантом для эффективного обогрева дома.

Общий вид

Достоинства продукции заключаются в:

1. Исключительной надежности, которая достигается за счет применения на производстве высококачественных материалов и крепежных компонентов. Вся комплектация изготавливается непосредственно самим производителем целыми модулями и блоками, поэтому вероятность совершения ошибок при проектировании и расчете практически полностью исключена. Это свидетельствует об эффективной и стабильной работе без риска возникновения протечек.
2. Полноценной и обширной линейкой изделий, куда входят компоненты, необходимые для проведения установочных работ, сопутствующие монтажу материалы, элементы, предназначенные для организации тепловой и гидроизоляции, а также для совмещения с финишным напольным покрытием. Благодаря этому при установке продукции Валтек обеспечивается максимальная эффективность эксплуатации.
3. Применении единой системы стандартов, обеспечивающих полноценную совместимость всех имеющихся в наличие узловых компонентов системы и всех материалов.

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

• регулирующими клапанами;
• расходомерами;
• крепежными кронштейнами;
• запорными клапанами, имеющими ручное управление;
• отсечными клапанами;
• торцевыми заглушками;
• дренажными клапанами;
• воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.
