Угловые камины для частного дома

Расчёт размера очага

Порядовка угловой каминопечи требует соблюдения точных размеров и указанных параметров, которые при создании индивидуальной схемы вам понадобится рассчитывать самостоятельно. На данном этапе рекомендуем воспользоваться следующими примерами и правилами:

• Диаметр дымоходной трубы должен соответствовать размерам основной части конструкции только таким образом вы сможете создать оптимально и правильно работающую тягу;
• Мощность кирпичного очага выбирается исходя из общей площади всего дома. Устройство не должно пересушивать воздух. При этом правильно собранная печи будет равномерно прогреваться и отдавать тепло со всех сторон;
• Расчёт оптимального размера топочной камеры производится следующим образом: определяется метраж выбранного для установки помещения, после чего полученное числовое значение делится на 50 единиц, полученный результат и есть оптимальный размер данного конструктивного элемента.

Количество кирпича и размер топки

Количество кирпича и размер топки, зависит от метража помещения и размера всего дома

Размер топки – это площадь помещения делённая на пятьдесят

Размер топки – это площадь помещения делённая на пятьдесят

Камины с открытым очагом менее эффективны

Камины с открытым очагом менее эффективны

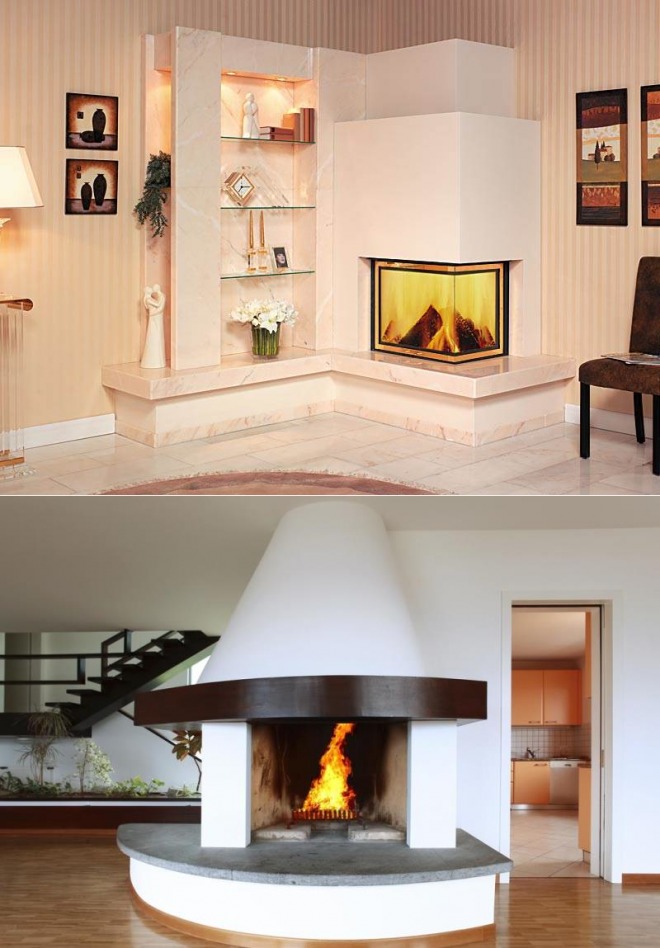

Фото подборка в данной статье, поможет вам определиться с выбором формы и размера углового камина.

Расчёт размера дымоходной трубы

Порядовки угловых каминов обязательно должны включать не только размеры и особенности основной части отопительной установки, но и его дымохода. Для расчёта данных параметров воспользуйтесь следующими советами:

• За основу при выявлении оптимальных параметров дымохода, возьмите соотношение 1:10 по отношению к топочной камере. При использовании труб имеющих круглое сечение, его размер должен составлять около 140-160 миллиметров;
• Для правильной и полноценной работы тяги, общая высота всех соединительных элементов, колен и других деталей из которых состоит дымоход, не должна быть меньше 5 метров.

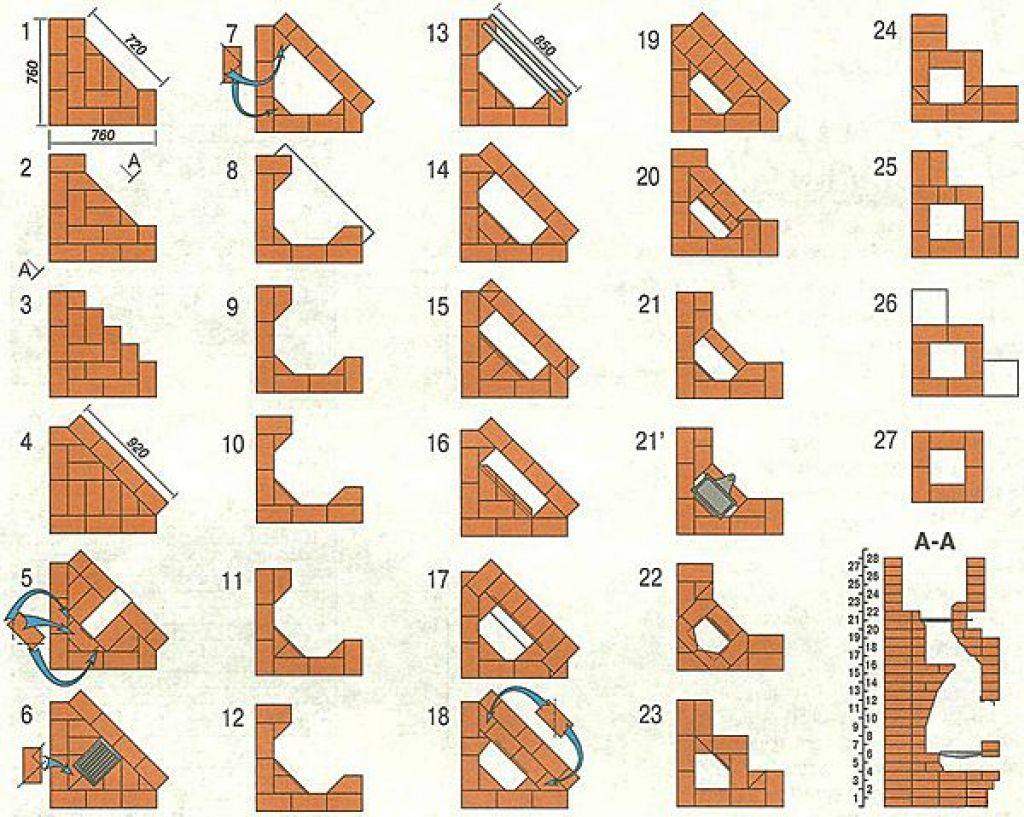

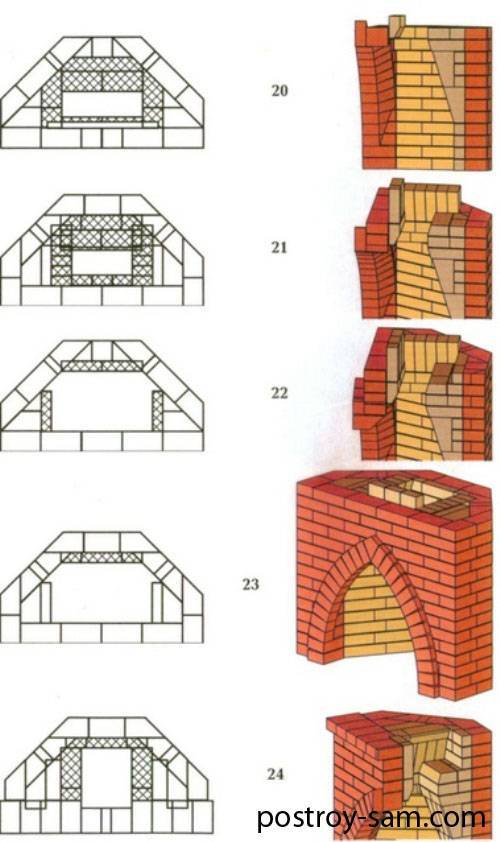

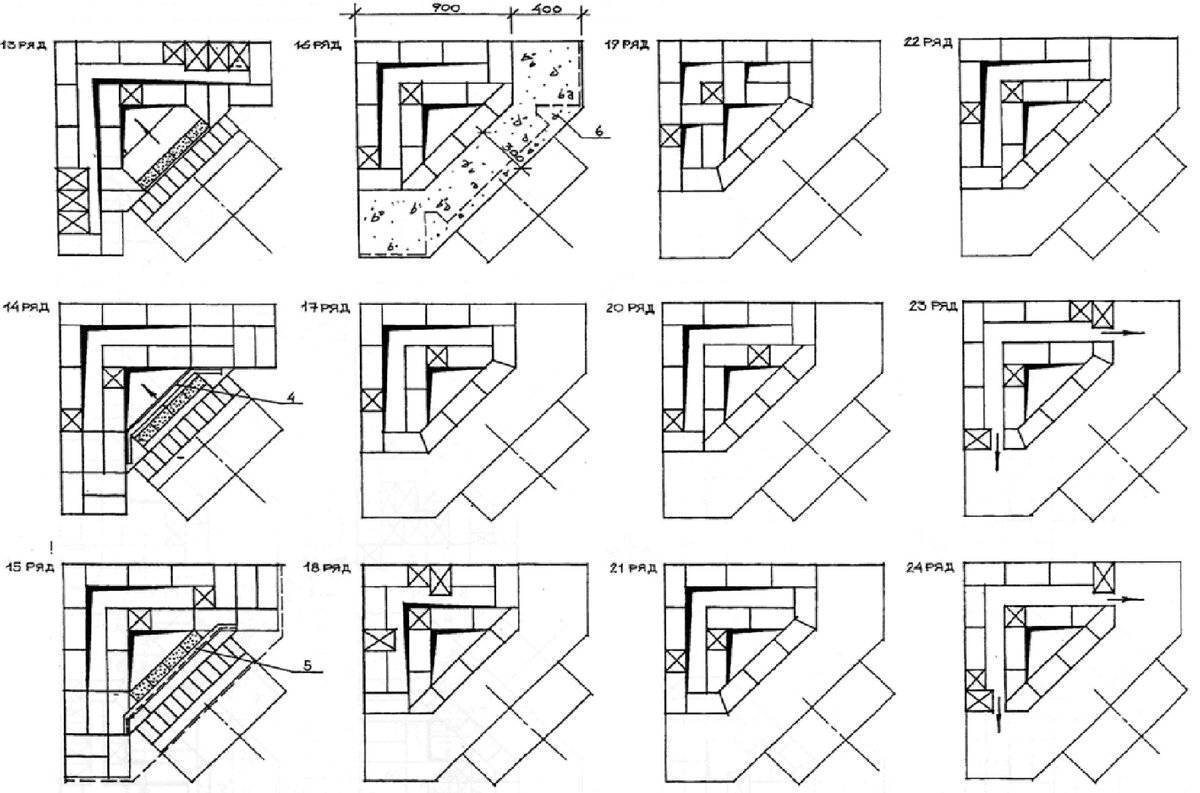

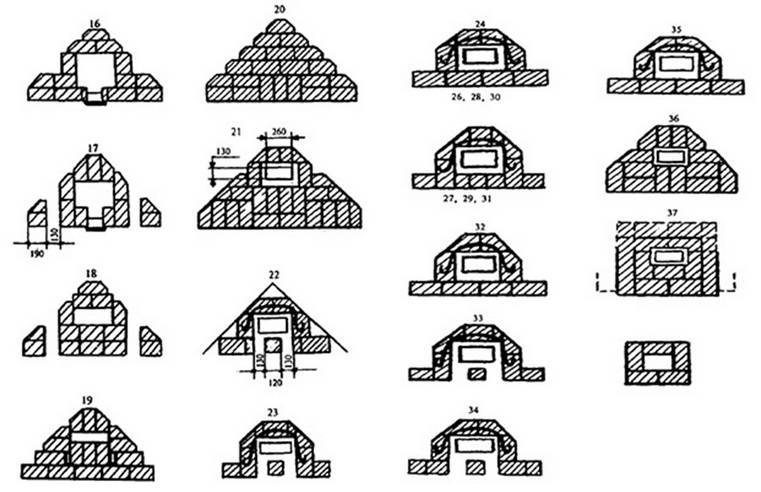

Готовая порядовка очага и дымохода

Готовая порядовка очага и дымохода

Форма дымоходной трубы быть любой

Форма дымоходной трубы быть любой (округлая, прямоугольная, квадратная, многоугольная)

При желании, дымоход можно облицевать любыми жаропрочными материалами

При желании, дымоход можно облицевать любыми жаропрочными материалами

Схема укладки

Каждая схема кладки обладает отдельной порядовкой для облечения монтажных работ. С ее помощью удается безошибочно выложить первые ряды и завершить сборку топки без сложностей.

Первые ряды

Существует 2 порядовки укладки камина с угловой модификацией. При этом первый ряд влияет на надежность и эксплуатационные свойства будущего сооружения, поэтому к его обустройству нужно отнестись с особой ответственностью. Эта часть определяет габариты системы, поэтому толщина швов выбирается максимально точно.

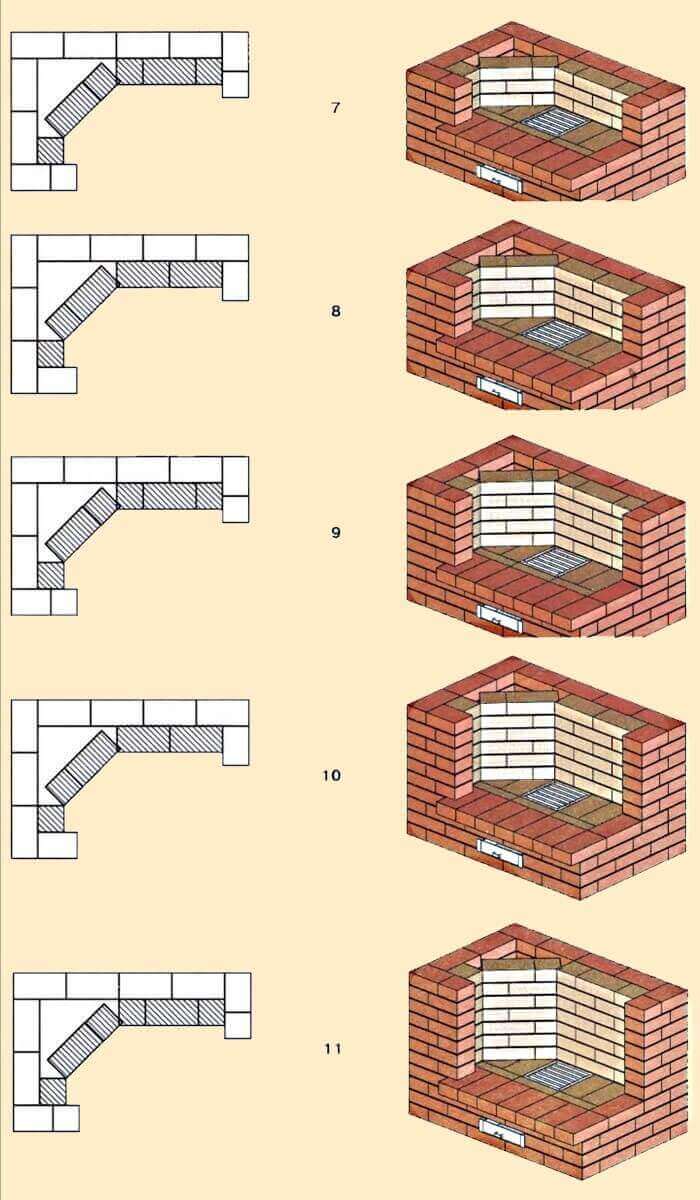

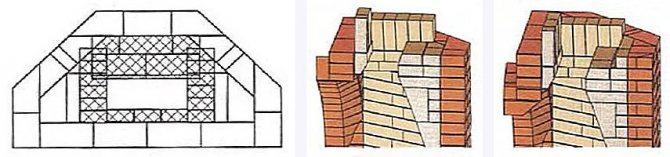

Порядовая укладка камина.

Каждый ряд выкладывается «насухую» с подгонкой материалов и последующей фиксацией цементным раствором. Кирпичи предварительно погружаются в воду на несколько минут, после чего на их поверхность с помощью мастерка наносят раствор.

Топка

Чтобы камин играл не только декоративную роль, но и обеспечивал обогрев помещения, необходимо правильно сформировать топку. Стенки размещаются под углом друг к другу – боковые секции слегка развернуты наружу, а задняя – имеет наклон вперед.

Размеры топки составляют 1/50 часть от общих габаритов комнаты. Кроме того, следует добавлять в расчет глубину. Если она чрезмерно большая, камин не сможет нормально прогреться и в помещении будет прохладно.

Топки бывают открытыми и закрытыми, цельными и комбинированными. Для вычисления габаритов топочного окна площадь помещения делят на 50.

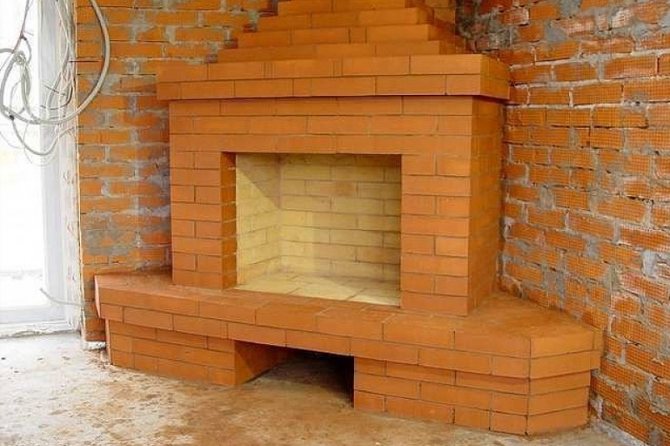

Возведение топки.

Перевал

Чтобы избежать вылета искр из дымоходной трубы и воздушных перепадов, следует сформировать специальный порог между дымовой камерой и топкой. Он называется перевалом и бывает ровным или лоткообразным. При этом он не должен сужать трубу.

Формирование перевала углового камина.

Арка и вывод дымохода

Для перекрытия портала применяются полуциркульные, прямые и лучковые арки. Дымоходы продаются в собранном виде, но стоят достаточно дорого. Поэтому проще изготовить их своими руками из кирпича или металла. Стены, через которые будет проходить вывод, должны защищаться асбестовым слоем от критического нагрева.

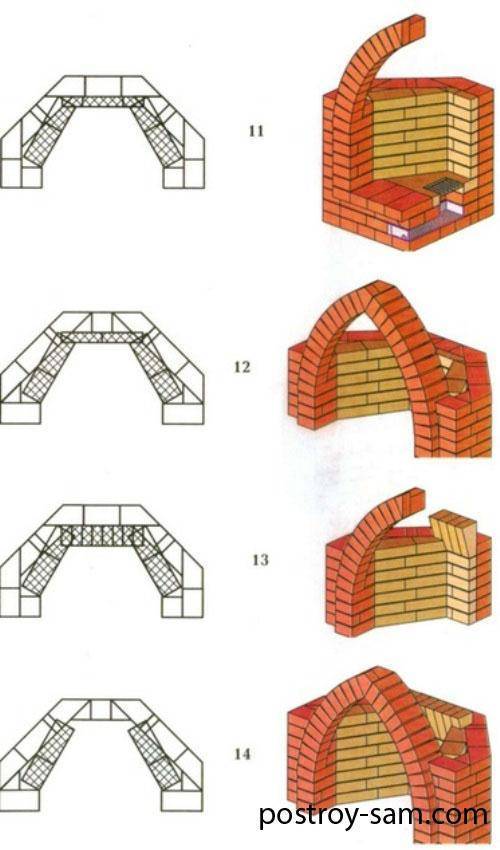

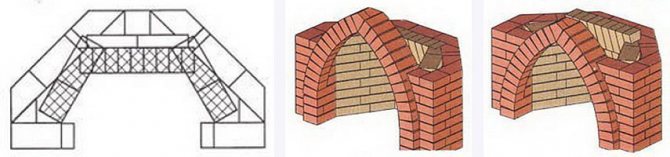

Формирование арки углового камина.

Не рекомендуется применять один дымоход для разных отопительных систем. Для камина используется полностью автономный вывод высотой от 5 м. Для сборки дымохода подойдет любой огнеупорный материал. Если выбран кирпич, его можно усилить стальной трубой цилиндрической формы.

Отделочные работы

Финишный этап подразумевает облицовку конструкции с учетом личных предпочтений и стиля интерьера. Отделку можно выполнить керамикой, камнем, мрамором и комбинированными материалами. Так, если дымоход отделан камнем, верхнюю часть камина можно обработать штукатуркой.

Перед декорированием конструкции необходимо покрыть ее поверхность укрепляющей грунтовкой. К кирпичным плоскостям, которые будут отделаны камнем, можно присоединить сварную сетку с ячейками 10х10 мм, используя саморезы.

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи,  руками монтаж запланирован в кухонной, столовой или гостиной зоне.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

• самым лучшим местом, чтобы  построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
• запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
• если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.

Функции камина в доме

Камин можно разместить практически в любом помещении. Если это гостиная, спальня или столовая, то установить очаг здесь будет проще, и вариантов дизайна такого помещения гораздо больше. В гостиной камин обычно служит зоной для комфортного отдыха. Рядом с ним размещают удобные кресла, цветы в горшках и аксессуары. В спальне камин заполняет угол комнаты, создавая дополнительный уют и согревая помещение в холодное время.

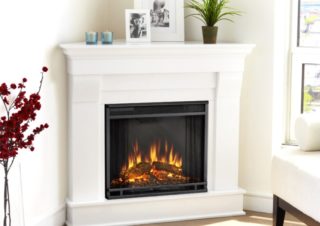

На фото: Угловой электрический камин в интерьере гостиной

Однако существуют более оригинальные способы установки каминов. Это может быть очаг на кухне, лоджии и даже в бане. Здесь он, как правило, выступает как дополнение интерьера, выполняя непосредственно эстетическую функцию. В этом случае идеальным вариантом будет выбор электрокамина, так как он не требует особых условий монтажа и эксплуатации, служа декоративным элементом.

Основные элементы углового камина

Каминный стол – стадия возведения камина из огнеупорного материала. На его столе находится нижняя топочная площадка.

Поддувало — канал подачи кислорода для лучшей тяги в топке.

Камера для золы – углубление, где содержится зола после сгорания поленьев.

Решётка из колосников – располагается внизу топки, где укладываются поленья для растопки очага.

Нижняя топочная площадка – подтопливник, нижняя топочная часть, выполнение которой обязательно из жаростойкого материала.

Топка – ниша, сложенная из шамотного кирпича, где горят дрова

Дымоход – это труба, по которой дым выходит наружу.

Дымовая задвижка или шибер предназначена для регулировки тяги горения огня в очаге.

Дефлектор – насадка на верхнюю часть трубы защищает от попадания дождя внутрь и улучшает тягу.

Главные аспекты выбора камина

Прежде всего, необходимо принимать во внимание площадь помещения, он нее находятся в зависимости требования к мощности камина. Классические дровяные камины с открытой топкой обладают достаточно небольшим КПД (около 25-30%) и потребляют много топлива

Такой камин будет иметь солидный вес, от нескольких сотен килограммов до тонны, поэтому для его монтажа понадобится индивидуальный массивный фундамент, а также отдельный дымоход. Для квартиры такой вариант не подходит. Если же трудности с фундаментом и дымоходом отсутствуют, необходимо определиться с местом установки.

Выделяется несколько вариантов, среди которых:

• встроенный;
• пристенный;
• островной.

Встроенный камин лучше следует устанавливать во время возведения дома, в противном случае могут появиться трудности с образованием дымохода и введением топки вовнутрь стены. Однако ключевым достоинством таких каминов является то, что они не захватывают пространство.

Пристенный является самым распространенным вариантом дровяных каминов. Сконструировать его возможно самостоятельно, допустим, из кирпича.

Особенности угловых каминов

В последнее время популярностью стали пользоваться угловые камины на дровах. Их основное преимущество – разумное использование пространства. Дымоход в подобных конструкциях так же располагается в углу. Независимо от своего строения, такие камины прекрасно справляются с поставленными задачами. Они смогут отлично обогревать помещение там, где отсутствует газификация и централизованное отопление. Это идеально подходит для дач и летних домиков.

Готовые отопительные системы состоят из:

• дымоотвода;
• дымоходной трубы;
• топки;
• каминного портала.

Так что в комплекте есть все необходимое для нормальной работы и монтажа. Можно выбрать угловой дровяной камин, изготовленный из чугуна. Такая конструкция отличается легким весом. Они обычно компактны, для них не нужно возводить дополнительные сооружения, создавать специальные условия перед установкой. Роскошно в интерьере смотрятся угловые печи камины, изготовленные из мрамора. В таких моделях могут присутствовать дополнительные полки, банкетки. Не обязательно, конечно, выбирать угловые конструкции. Любой из каминов сможет подарить тепло в доме.

Если планируете выбрать камин, который будет работать на дровах, то нужно позаботиться о свободном пространстве. Такое приспособление положительно влияет на самочувствие. Например, приятно наблюдать за тем, как горят с треском поленья. Сразу можно забыть о стрессе, плохом настроении, обретается душевный комфорт. Перед выбором подходящей модели следует посмотреть на фото, которые станут отличной демонстрацией того, как камины сочетаются с другими элементами интерьера.

Преимущества угловых дровяных печей и каминов

• простота в использовании;
• прекрасно вписывается в любой интерьер;
• помогают согреться зимой;
• высокая теплоотдача;
• дарят комфорт в помещении;
• если печь камин построены из кирпича значит в доме всегда будет тепло.

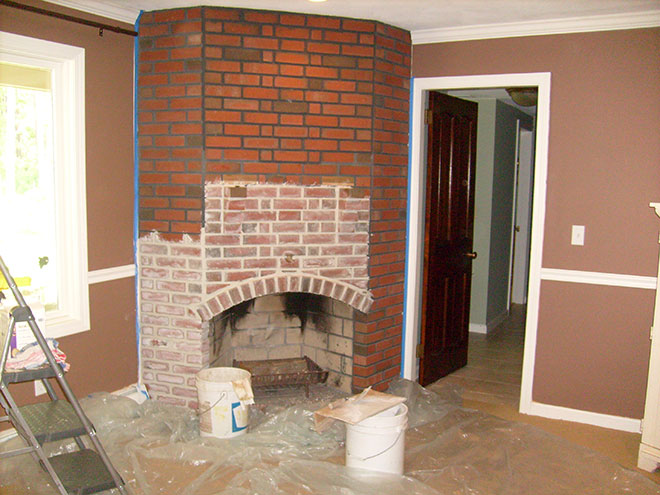

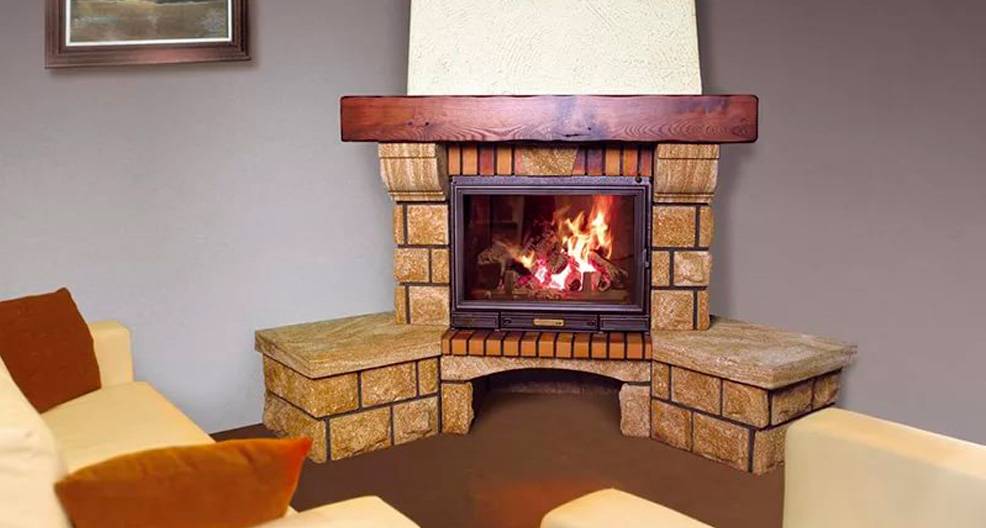

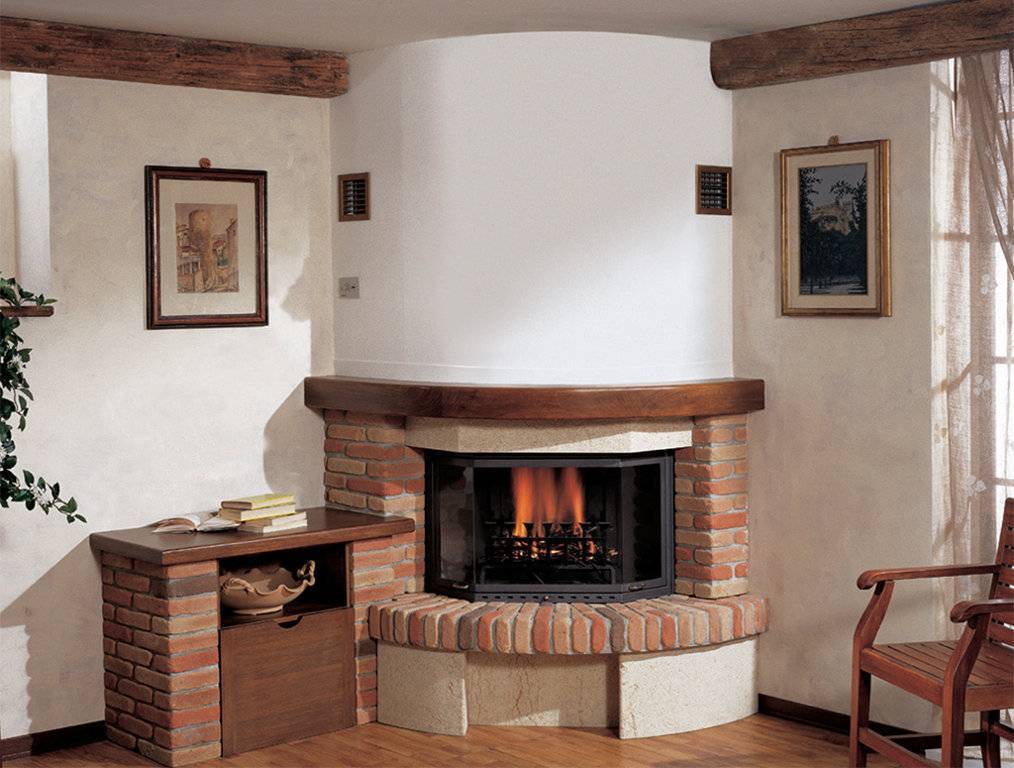

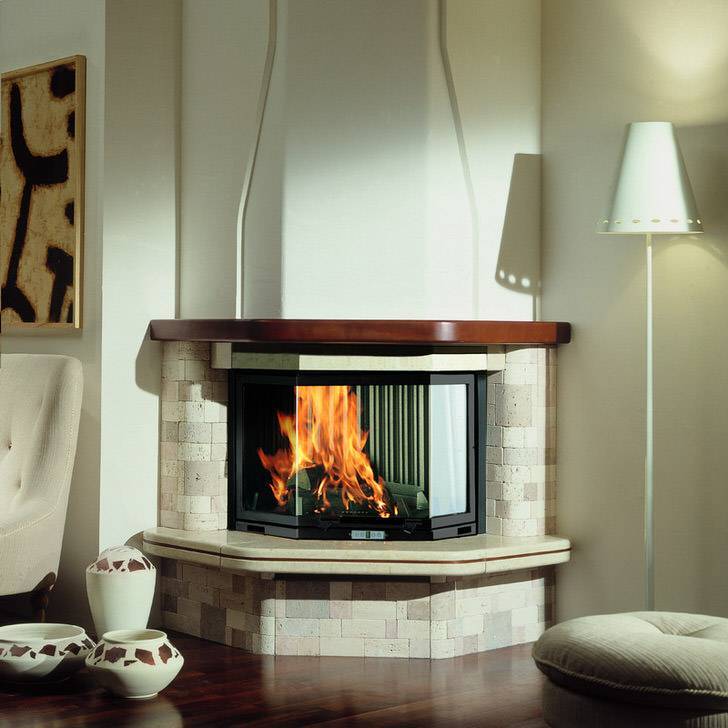

Угловой вариант камина из кирпича

Минусы каминных топок на дровах

• Европейские каминные топки очень хорошо зарекомендовали себя на отечественном рынке. В связи с постоянным повышением курса валюты цена сильно сказывается на изделие;
• Требует профессиональных навыков для установки своими руками углового дровяного камина (дополнительные расходы на монтажников, отдельные строительные материалы);
• По сравнению с электрическим камином или биокамином имеет большой список правил пожарной безопасности;
• Время от времени приходится чистить дымоход, очищать стекло каминной топки.

Наиболее практичными будут модели длительного горения с вторичным дожигом, которые отлично справляются с поставленными функциями.

Где лучше всего установить?

Угловой камин устанавливается как на внешней, так и на внутренней стене. Дымовая камера может полноценно контрастировать с наклонными стенами, которые могут придать дополнительной живости. Самое сложное — определить интерьер гостиной с угловым камином.

Что касается внутренней стены, то в этом случае при монтаже могут возникнуть некоторые проблемы. Это связано с тем, что дымовая труба может повышаться над общим уровнем конька кровли. Если выбирать внешнюю стену, то предварительно надо согласовать разрешение у соответствующих инстанций на размещение трубы. Камины для дачи должны быть выполнены с определенными условиями. Прежде всего, дымоход, идущий по стене дома, может стать причиной возгорания.

Он может смотреться еще эффектнее, если угол топки будет расположен симметрично биссектрисе соседнего угла. Если не выходит соблюсти такой баланс, то надо стремиться к 90 градусам.

В гостиной с угловым камином можно поставить несколько удобных кресел и журнальный столик для удобства. В доме с таким приспособлением должна подбираться соответствующая защита, чтобы комната не перегревалась. Угловой камин должен нести в комнату приятное тепло, а не обжигать высокой температурой.

Настоящий угловой камин с дымоходом в скандинавском стиле. Облицовка портала природным камнем позволит долго сохранять тепло в бревенчатом загородном доме.

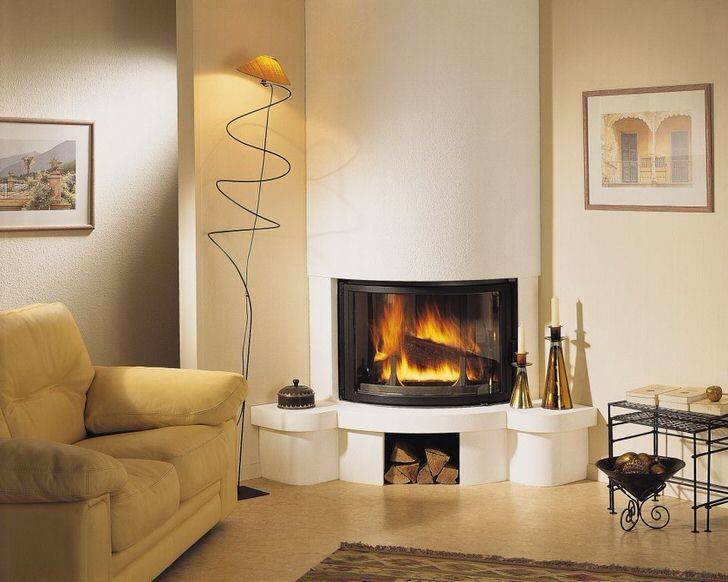

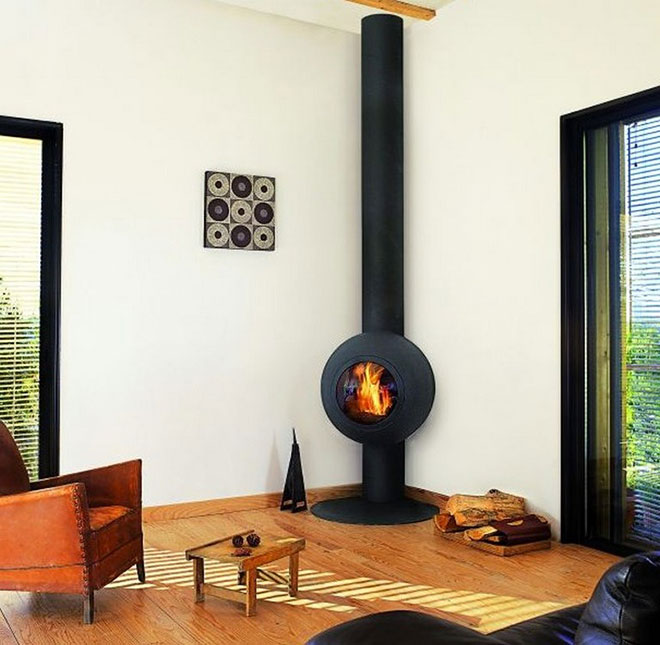

Современный чугунный камин для гостиной в стиле хай тек. Вечером такой камин создаст уют и романтику в отблеске красного пламени.

Достоинством угловых каминов является отсутствие ниш в стене под топку камина. В угловом камине это решается конструктивно.

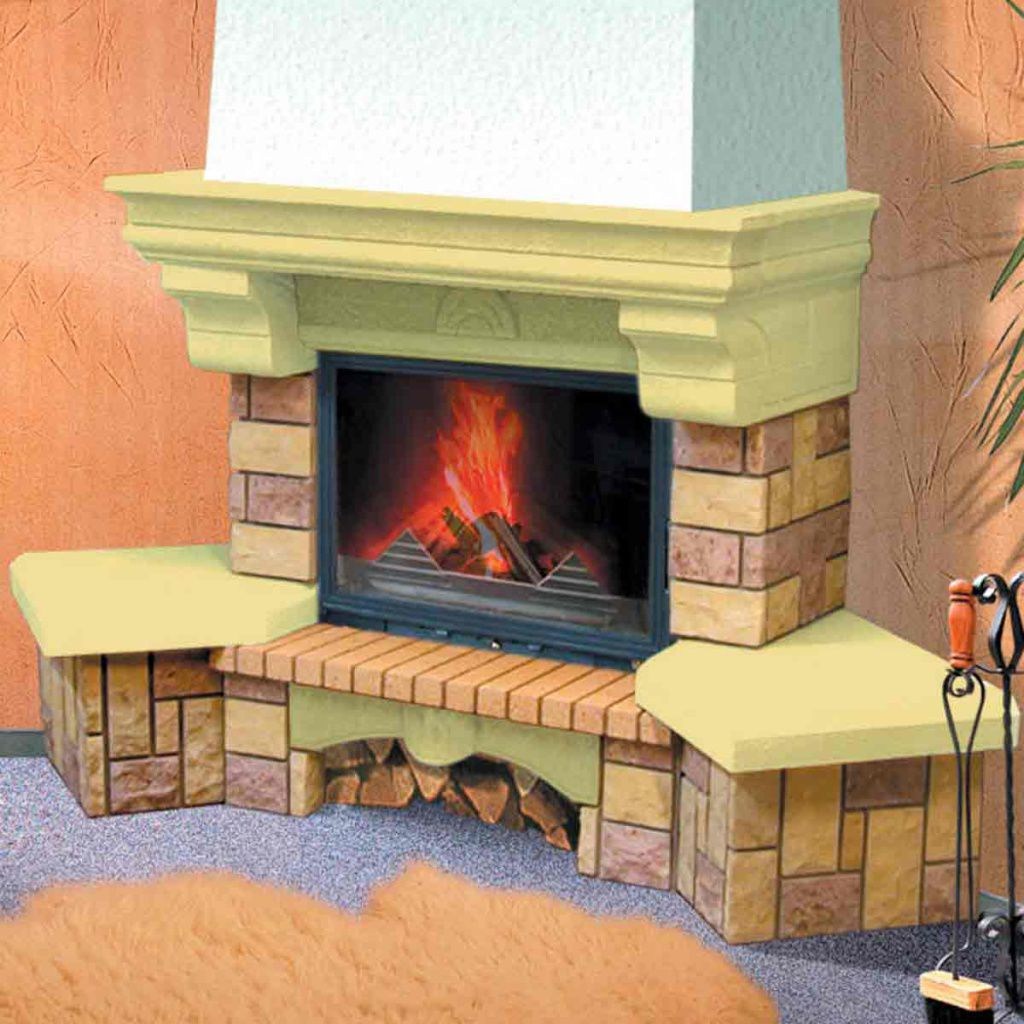

Угловой камин удачно гармонирует с интерьером тёплого средиземноморского стиля. Дымоход и портал из светлого кирпича создают умиротворяющее настроение просторной гостиной.

Универсальность углового камина-возможности установки в любом интерьере и стиле гостиной. Есть угол, можно поставить камин. На фото портал белого цвета можно сделать из гипсокартона за 2-3 дня.

Подробный расчет размеров будущей конструкции

Отопительное сооружение должно хорошо функционировать, то есть, проект, а также все необходимые чертежи, должны полностью соответствовать установленным требованиям. К ним можно включить такие моменты:

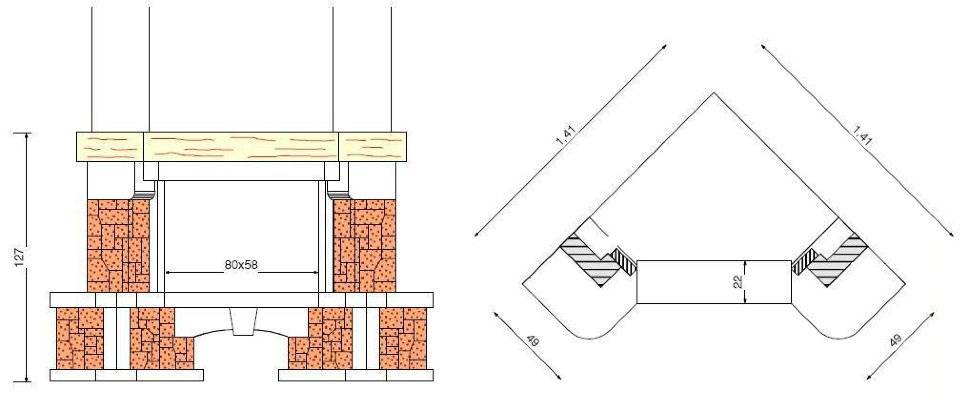

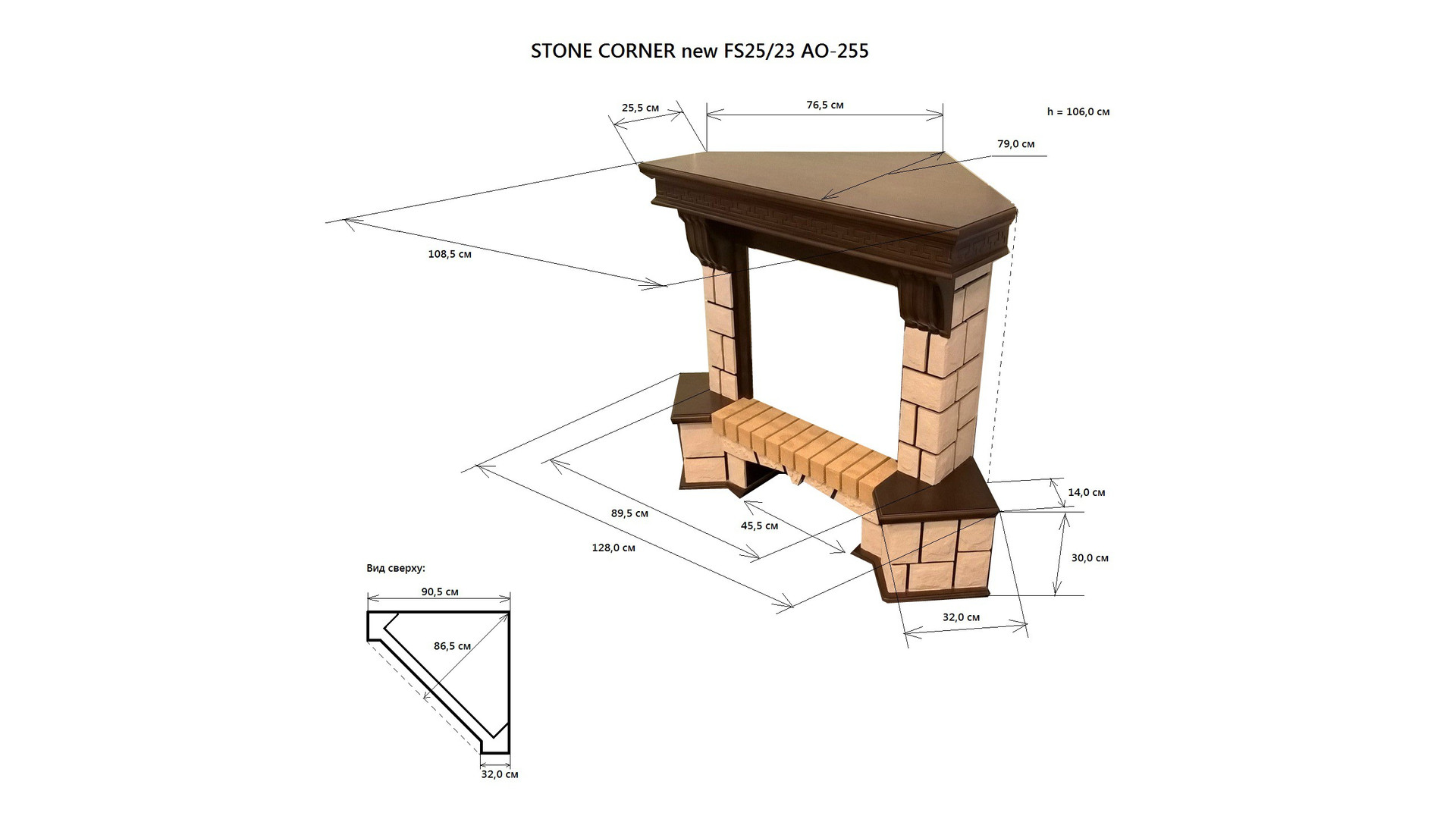

Приблизительные размеры углового камина

• угловой камин должен иметь отличную тягу, что в дальнейшем позволит исключить возникновение задымленности в помещении. Более того, тяга должна способствовать легкому и быстрому разжиганию огня;
• непосредственно отопительная конструкция должна обеспечивать равномерный прогрев посредством высокой теплоотдачи;
• камин, который не используется, не должен становиться причиной охлаждения здания;
• угловой камин своими руками является достаточно компактным сооружением, и послужит великолепным дополнением к интерьеру.

Чтобы обеспечить максимальное соблюдение всех качеств, следует сделать правильные просчеты размеров конструкции и отдельных ее элементов.

Топка

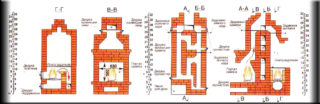

Разрез углового камина

Правильно подобранные размеры топки смогут обеспечить не только уютный интерьер, но также и необходимое количество тепла. Как правило, его размеры рассчитывают с учетом общей площади комнаты. Величина, которая получается в итоге, делится на 50. Полученное значение и будет являться предположительной площадью проема топки.

Немаловажным считается сделать правильный расчет глубины очага, поскольку именно от этого показателя зависит общая эффективность работы камина. Предположительная глубина топки должна составлять примерно половину от ее общей высоты.

В том случае, если размеры будут увеличены – камин не сможет обеспечить комнату необходимым количеством тепла, так как жар сразу же будет выходить в трубу, а для того, чтобы поддержать огонь, понадобится огромное количество топливного материала (в данном случае дров).

Если же угловой камин из кирпича будет иметь топку, глубина которой менее требуемого размера относительно ее высоты, то велика вероятность возникновения сильного задымления в помещении.

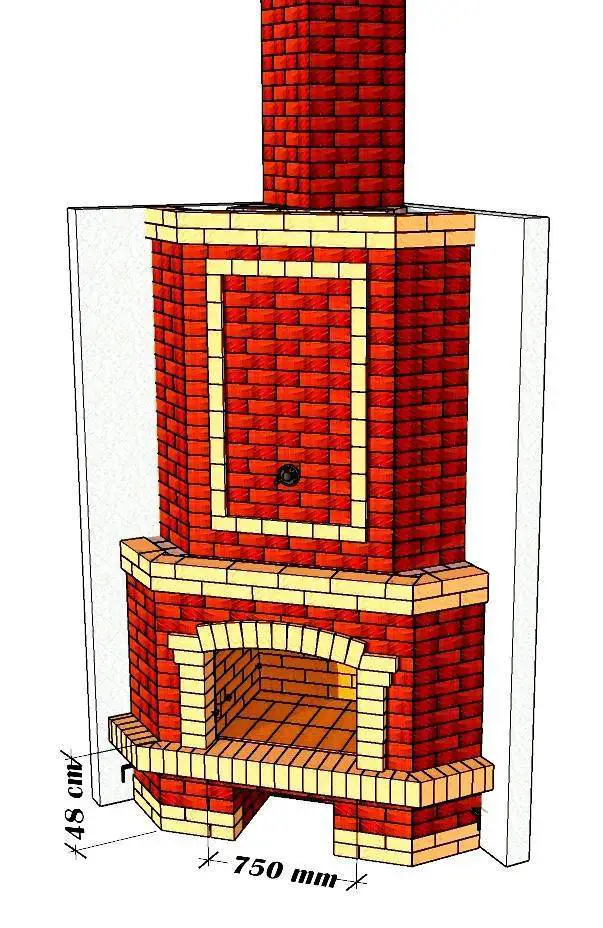

Угловой камин своими руками – проект

Дымоход

Рассчитать размеры дымоотвода является не менее важной задачей – именно это предопределяет качество тяги. Так, для этого следует выяснить высоту и диаметр дымоотводной трубы

Зачастую, максимально приемлемой пропорцией считается сечение дымохода, с размером 1:10 от общей площади окна топки. Полная высота дымохода – не менее 5-ти метров, однако в некоторых случаях существует потребность поднять ее значительно выше.

На сегодняшний день, существуют специально разработанные программы, с помощью которых можно быстро выполнить необходимые расчеты, грамотно составить проект, создать чертежи будущей конструкции, а также может быть разработана порядовка камина.

Порядовка

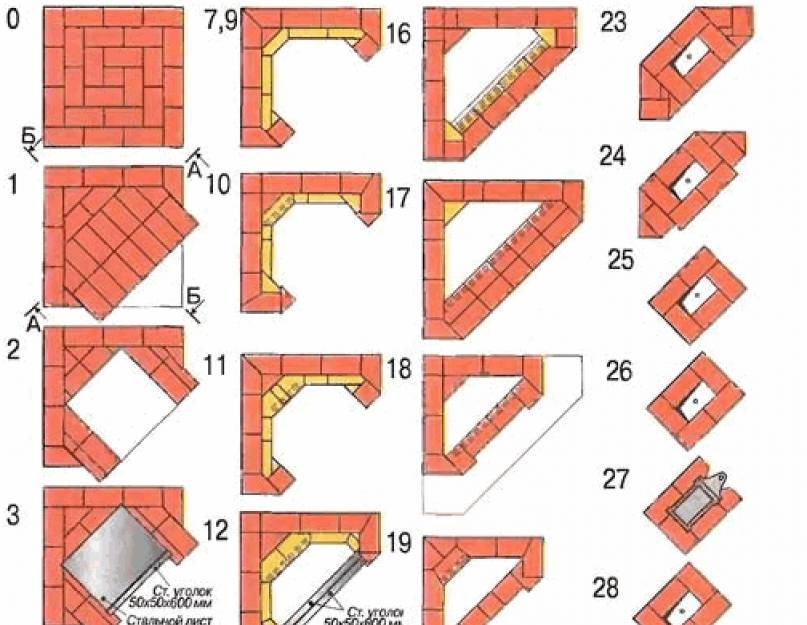

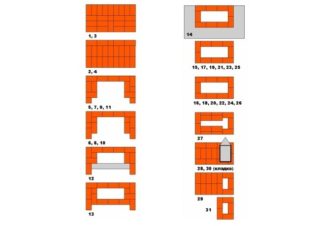

Порядовка углового кирпичного камина

Как только с габаритами отопительного сооружения определились, необходимо разработать четкую последовательность выполнения дальнейших работ. Как правило, для этого существует такое полезное понятие, как порядовка. Стоить отметить, что угловой камин своими руками возвести просто «на глаз» не удастся. Положительный результат можно получить исключительно при условии строгого выполнения инструкции, а также, если будет строго соблюдена порядовка.

Порядовка необходима для того, чтобы видеть каждый последующий шаг в работе, а также, чтобы правильно выполнить расчет требуемого количества материалов.

https://youtube.com/watch?v=pc7kEKd9u4k

Угловой камин своими руками – пошаговая инструкция

Непосредственно порядовка камина начинается с ряда, который укладывается на фундамент:
Первый кирпичный ряд обеспечивает выравнивание уровня фундамента относительно уровня полового покрытия. Ряды второй и третий – фундаментальное основание камина.

Очень важно следить за тем, чтобы укладка кирпичей происходила как можно плотнее.
Четвертый и пятый ряды – обустройство зольника. Ряд шестой – оформление днища печи

Ряд шестой – оформление днища печи.

Седьмой – процесс формирования оклада печки.

От восьмого и до тринадцатого ряда включительно, выполняется кладка стен камина.

От четырнадцатого ряда до девятнадцатого включительно, необходимо сложить дымосборник.

С двадцатого ряда по двадцать пятого включительно, обустраивается дымоотвод.

Важно! Порядовка считается немаловажным этапом, от которого будет полностью зависеть результат работы и функциональность камина.

Пошаговое руководство кладки камина

Инструкция по самостоятельному сооружению камина предусматривает предварительное вымачивание кирпичей в воде 4 недели. Для подгонки размера делают сухую порядовку и стыковку каждого ряда. Элементы можно пронумеровать. При строительстве печи своими руками допускается использовать несколько схем.

Порядовка Быкова

Печи Быкова отличаются несложным исполнением

Несложная схема подойдет для строительства небольшого отопителя для комнаты от 30 м2. Специфика технологии Быкова – наличие заводского колосника 25х25 см (ширина 3-5 см, толщина 5 мм). При укладке 1-2 ряда формируется треугольник из 14 кирпичей, некоторые из них нужно разрезать. С 4 ряда начинают собирать топку, применяя шамотный кирпич, и работают поэтапно:

1. В 5 ряду монтируется зольник. Металлические полоски укладываются на боковые стенки.
2. На 6 ряду выкладывается колосник.
3. С 7 по 12 ряд выстраивается каминный портал.
4. В 13 ряду крепятся и устанавливаются металлические уголки 60х5х0,5 см.
5. При выполнении 14-15 ряда делается «зеркало», собирающее и удерживающее тепло. Стенка имеет угол наклона 20 градусов.
6. На 16 ряду выводится зуб, обмазывается глиняным раствором для гладкости поверхности и удобства эксплуатации.
7. С 17 по 19 ряд создается загиб-обрамления зуба в виде стесанных стенок.
8. С 20 по 22 ряд выкладывается хайло дымохода 14х27 см и устанавливается дымовая заслонка.
9. С 25 ряда выполняется дымоход с размером внутреннего канала 14х27 см.

Простая порядовка

Простая порядовка для квадратного камина

Несложная порядовка позволяет сформировать квадратный камин. При выкладке материалов на ровный слой цемента нужно соблюдать пошаговый алгоритм:

1. Сформировать 1-й ряд в виде квадрата из 25 кирпичей.
2. Сделать основание дровницы, зафиксировав его дополнительно металлическим 60-сантиметровым уголком 5х5 см.
3. Уложить металлический лист со сторонами 40х60 см и толщиной 2-4 мм.
4. Полностью заложить в 4-ряду прослойку кирпичом.
5. Собрать 5 ряд из шамотного кирпича.
6. Изготовить стенки топки из красного кирпича при укладке 6-8 рядов.
7. Выложить кирпичики под углом в 7-9 ряду, сформировав зуб.
8. Выполнить сборку задней стенки сооружения в 10-11 ряду.
9. Перекрыть стенку 12-рядом с использованием нескольких металлических уголков 5х5 см. Длина каждого элемента – 60 см.
10. Выполнить стандартную кладку 14 ряда.
11. Перекрыть в 15 ряду зуб и сформировать его переход в дымовыводный канал.
12. Сделать полку, немного сдвинув внешнюю часть зуба в 16-17 ряду.
13. До 20 ряда постепенно сужать дымовыводную трассу.
14. Изготовить в 24 ряду начало дымохода из красного кирпича.
15. Уложить основание дымохода с 25 до 29 ряд.

Дымовую заслонку ставят в 27 ряду.

Выбор места для монтажа

Перед установкой углового камина кирпичного, газового или электрического, необходимо выбрать место установки, функционал и тип топлива. Правила разрешают монтировать печи в зале, спальне, бане, на кухне или улицы, но стоит учитывать несколько моментов.

В углу гостиной дома

Гостиный вариант может быть декоративным, решать задачи отопления или ГВС

При монтаже нужно принимать во внимание мощность топки – кубическая площадь комнаты делится на 25. То есть, для помещения на 50 кубов понадобится модель мощностью 2 кВт

Стальные или чугунные топочные каналы оправданы в местностях с холодным климатом.

В квартире

В квартирах чаще всего обустраивают фальш-камин

Открытый тип топки здесь недопустим, как и кирпичная конструкция с дымоходом. Оптимальный способ – фальш-камин в виде плазменного экрана с картинкой пламени. Он крепится на стену при помощи фиксатора. Бюджетный вариант – конструкция, для которой используется картон.

На даче

Подойдет каминная печка с вентиляцией, каналами для циркуляции воздушных масс. Устанавливается только после облицовки стен.

Для отопления дома и ГВС

Заводские модели с закрытой топкой обеспечивают качественное отопление за счет использования системы вторичного дожига. При обустройстве кирпичных отопителей можно сделать контур для подогрева воды в виде водяной рубашки.

Расчет размеров конструкции и ее основных частей

• Определите размер конструкции. Размер камина зависит от площади и объема комнаты, которая будет отапливаться.
• Рассчитайте площадь отверстия топки. В проекте Е. Докторова она составляет 0,2 кв. м. Ширина отверстия должна на 2/3 превышать высоту. После этого следует рассчитать глубину отверстия. Соотношение между высотой и глубиной должно быть 1 к 2 или 2 к 3. Эти размеры позволят добиться хорошей отдачи тепла и избежать сильного задымления.
• Рассчитайте размеры дымового отверстия трубы. Его площадь зависит от площади щели топочной части. Последняя должна превышать размеры дымового отверстия в 8-14 раз.

Угловой камин “Аннушка”

Виды угловых каминов

Разделяют камины не только по видам топлива, но и по другим критериям.

Несимметричные. Их можно использовать в качестве зонирования пространства комнаты, что позволяет отказаться от дополнительных перегородок, стен и дверей. Несимметричный дизайн интерьера даёт возможность создать современный стиль, при этом сохраняя целостность пространства.

Совет! Чтобы сохранить гармонию помещения, на камине не стоит делать акцент в комнате.

Завершенность придаёт правильный подбор облицовочных материалов, которые используют для отделки каминов. Монтаж несимметричного варианта можно осуществлять и с открытой, и с закрытой топкой — по своему желанию. В любом случае своими руками угловые камины не стоит устанавливать.

Симметричные. Это камины, каждая сторона которого является зеркальным отражением противоположной. Перед тем как расположить такой камин в комнате, следует учитывать, что он будет занимать много пространства. В этом случае в интерьере комнаты на нём можно будет сделать акцент.

Помните! Чтобы симметричный угловой камин отлично смотрелся в комнате, он должен быть виден из любой точки помещения.

Биокамины

Для жителей городских квартир идеальным вариантом станет приобретение биокаминов. Их особенность в том, что камин можно устанавливать без дымохода. Система работы данного устройства несложная: в нём происходит сгорание экологически чистого топлива — биоэтанола.

Биокамины идеально подходят под минималистический стиль либо хай-тек.

Стоит отметить, что данную конструкцию можно использовать и в лечебных, успокаивающих целях. На рынке представлены различные наборы, созданные на основе лечебных растений и трав. Это поможет расслабиться каждому и успокоить свою нервную систему.

Кирпичные угловые камины

Кирпичный камин является воплощением бессмертной классики. Такие варианты отличаются красивым дизайном, надежностью и главное — дают настоящее тепло, создавая уютную и комфортную атмосферу. Его недостаток в том, что устанавливается он очень непросто.

На сегодняшний день можно редко встретить исполнение «под кирпич», гораздо чаще встречается не декоративная отделка, а натуральная, так как она имеет весьма приятный вид.

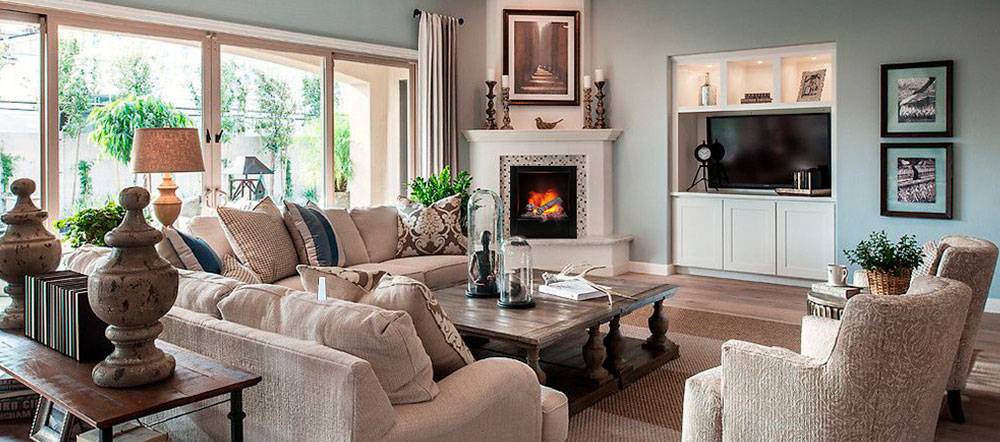

Фальшивые камины

Такие варианты можно использовать исключительно для декорирования помещения. Они создают уют в доме, однако, как солнце зимой: светят, но не греют. В любом случае для каждой квартиры в городе вариант фальш-камина является безопасным и оптимальным.
