Зачем нужен уклон для стока дождевой воды и как его рассчитать

Профессиональный расчет уклона и других параметров ливневки

Самостоятельно рассчитать уклон ливневой канализации и составить проект монтажа и ввода в эксплуатацию без специальных знаний практически невозможно.

Конечно, владелец участка может попробовать спроектировать систему на свой страх и риск. Но мы не рекомендуем так делать. И вот почему.

Даже в тех случаях, когда необходим расчет для небольшого строения на территории городского землевладения или в сельской местности, составление проекта – обязательная часть до начала работ

Важно соблюсти соответствие всем установленным нормам (санитарным и строительным)

На осуществление подобной деятельности имеют право специальные организации с государственной сертификацией на ведение проектно-изыскательских работ.

Заказчику, прежде чем обратиться в соответствующие службы за расчетами, необходимо собрать пакет документов, который будет использован при разработке технического задания.

• Топографическая схема территории, на которой планируется сооружение системы ливневой канализации.
• Результаты геологических изысканий с указанием качественных характеристик грунта, уровня промерзания почвы, УГВ на участке под застройку.
• Планировка коттеджа или дома.
• Когда есть возможность сброса воды в централизованную канализационную систему, потребуются технические условия служб водоканала на подключение.
• Санитарные нормы на проведение очистки воды, когда предполагается сброс на дренажные поля или в природные источники.
• Пожелания заказчика по возможности аккумулирования собранных вод.

Откачка воды из дренажного колодца и его очистка

Новое Место │ Инженерные системы29 января

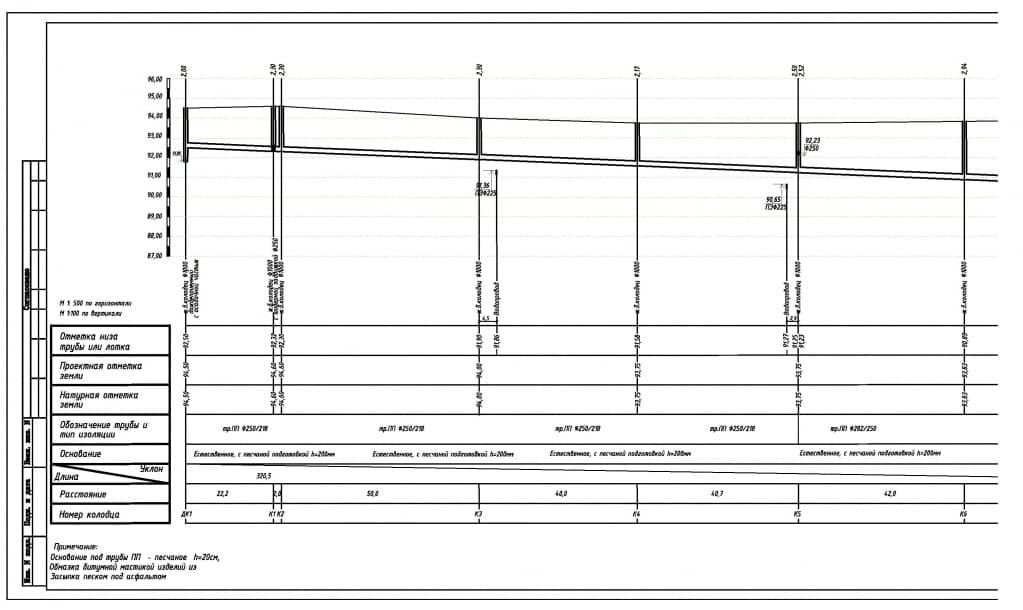

Результатом деятельности проектировщиков должен стать пакет документов, в котором содержатся следующие сведения.

• Подробная схема ливневой канализации.
• Исчерпывающая информация о территории застройки, особенностях рельефа и установки ливневой канализации в этих условиях.
• План-чертеж каждого из этапов строительства. Другими словами, это инструкция, где указаны места расположения каждого элемента ливневой канализации.
• Спецификация необходимого по ТУ оборудования.
• Предварительная смета на закупку всех требуемых строительных материалов, монтажные, пусконаладочные работы и ввод в эксплуатацию.

Представленный вариант проекта необходимо согласовать с водоканалом, органами государственного технического надзора, в санитарно-эпидемиологической службе, службе экологического контроля, которая ведает состоянием водных ресурсов.

Начинать строительство можно после получения визы в каждой из указанных организаций. Иногда удается договориться с проектной фирмой, и она берет на себя процесс согласования с государственными органами.

Составление проекта – дело непростое, оно требует скрупулезности даже в мелочах.

Мы рекомендуем доверить разработку проекта квалифицированному специалисту в проверенной организации, чтобы впоследствии оградить себя от штрафов из-за нарушения природоохранного законодательства. Ну и, конечно, это обеспечит правильный расчет уклона ливневой канализации, ее успешное функционирование в течение многих лет.

*

Материал с сайта novoe-mesto.ru

«Новое место»: жить за городом с комфортом!– Инженерные системы для загородных домов под ключ– Установка автономной канализации (септиков)– Сервисное обслуживание септиков– Гидроизоляция и дренаж– Бурение и обустройство скважин на воду– Установка систем водоочистки– Монтаж отопления под ключ

Чтобы узнать подробнее о наших услугах, переходите на сайт novoe-mesto.ru

+7 (499) 501-15-98

От чего зависит работа водостоков

При монтаже водосточной системы учитывается масса основных и второстепенных факторов:

• К основным факторам относится угол наклона, кроме него в списке еще присутствуют сечение желобов со сливными трубами, протяженность желобов, количество воронок и площадь кровли;
• К второстепенным факторам можно отнести материал, из которого сделана конструкция, а также вид и способ крепления подвесных кронштейнов для сливных желобов и труб.

Варианты крепления подвесов.

Для чего нужен уклон

Действительно, вода ведь и так будет стекать с кровли, а попадая в желоб, она никуда не денется, в любом случае стечет по нему вниз.

Составляющие водосточной системы.

• Так вот, если сделать нулевой уклон, то есть смонтировать отливы строго горизонтально, то маленькие желоба с нагрузкой попросту не справятся и вода пойдет через борта;
• А если подвесить сливы достаточно больших размеров и емкости, то вы напрочь испортите внешний вид фасада;
• Плюс ко всему в таких сливах будет быстро скапливаться листва и грязь, соответственно вам придется их постоянно чистить, а занятие это не самое приятное;
• Другая крайность — это сделать слишком крутые сливы. В таком случае даже маленькие желоба отлично справятся с возложенной на них задачей, но воронки и водосточные трубы придется ставить огромные, иначе в этом секторе вода пойдет через верх.

Как расчитать шаг воронок водоотвода

Архитектура

Шаг воронок внутреннего водостока ничто строго не регламентирует

Важно соотношение площади водосбора кровли к пропускной способности воронки. Основное, для прикидки: СНиП II-26-76 “КРОВЛИ” 4. ВОДООТВОДЯЩИЕ УСТРОЙСТВА

ВОДООТВОДЯЩИЕ УСТРОЙСТВА

Точный расчет: СНиП 2.04.01. “ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ” 20. ВНУТРЕННИЕ ВОДОСТОКИ

Сообщение от : 20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок. Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания. Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

Также очень полезно: СО-002-02495342-2005 “КРОВЛИ ЗДАНИЙ И СООРУЖЕНИЙ ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО” 1.5. ВОДООТВОД С КРОВЛИ

Сообщение от : Для плоских кровель – 1.5 см2 воронки на 1 м2 кровли.

Это не для плоских кровель, а для наружных водосточных труб (п. 4.8 СНиП “Кровли”). Хотя для прикидки подойдет в любом в случае. Для плоских кровель:

Сообщение от : 4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 м2 допускается установка одной воронки диаметром не менее 100 мм.

Я думаю, что обогрев всей водосточной системы наружного водостока желателен, но этого не требует СНиП, и заказчика поэтому не убедить, если он против.

Вот в СО-002-02495342-2005 тоже рекомендуют

Сообщение от : 1.5.1. . Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.

, но это необязательный документ.

Сообщение от G_blin: . только пока никто не идёт на обогрев. Думают ка вы))))

Видел собственными глазами обогрев наружнего водостока на производственном предприятии!

Есть такая проблема!)))

Мы здание одно облицовываем, так там по расчётам 53 кВт надо на обогрев водостоков..)))

Сообщение от DJo Frey: Обогрев воронок внутреннего водостока не регламентируется, но очень желателен, особенно при холодном чердаке.

СНиП 2.04.01-85* 20. Внутренние водостоки п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий. Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

Пошёл качать снип))) Спасибо за наводку.

Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.

Сообщение от G_blin: Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.

Чем регламентируется необходимость обогрева наружного водостока сказать затрудняюсь.

Сообщение от G_blin: А обогрев воронок регламентируется. А если система водостока прячется в пироге вентфасада.

СНиП 2.04.01-85* п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий. Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

Теги: #Расчет количества воронок на плоской кровле

качать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибоне менее однойпропускной способности площадипропускной способности воронкипропускная способность будетпропускная способность должнапропускной способности воронкипропускная способность будетпропускная способность должнапропускной способности воронкиводосток спрятан вводосток спрятан в

листовзащитнымутеплителемпокрытииактуализированныйоснованияприменениятребованиясоответствующеепленкакровельныерешенияширинойнегопанелейзащитыбитумнуюусловийбетонными

Расчет водосточной системы

Чтобы узнать, какое сечение должно быть у желобов и сливных труб, подсчитывают площадь водоотведения. Делают это следующим образом: определяют длину горизонтальной проекции кровли и длину ската, а потом перемножают полученные значения. Далее, ориентируясь на таблицу, приведенную ниже, определяют сечение желобов и сливных труб.

Площадь водосбора	Сечение желоба	Сечение трубы при установке одной водосточной трубы	Сечение трубы при установке двух водосточных труб
кв. метры	мм	мм	мм
60-100	115	87	—
80-130	125	110	—
120-200	150	—	87
160-220	150	—	110

Кроме того, учитывают, что при монтаже одной воронки длина желоба должна быть не более 10 м.

Особенности монтажа

Монтаж системы для стока воды является наиболее важным моментом, который требует ответственного подхода, и соблюдения многочисленных правил. Непосредственно перед монтажом следует произвести разметку с указанием мест установки кронштейнов (крюков), углов и водосточных труб. Разметка начинается с самых высоких точек системы и последовательно продвигается вниз. Оптимальный уклон водосточных желобов составляет порядка 2-5 миллиметра на погонный метр, а минимальный уклон водосточного желоба составляет 1 миллиметр на погонный метр. Наиболее удобный инструмент при разметке – это длинный тонкий шнур и уровень. Во время разметки выполняют наметку мест крепления кронштейнов (крюков), на которые впоследствии будут навешиваться желоба и трубы.

После окончания разметки приступают к монтажу кронштейнов, которые должны соответствовать форме желобов. Кронштейны на верхних точках должны выставляться с учетом уровня ниже 5 см от плоскости крыши. После этого устанавливают кронштейны нижнего уровня, для чего натягивается шнур и определяется необходимый уклон водосточного желоба. Промежуточные кронштейны устанавливают с ориентировкой на верхний и нижний уровень. Желоба соединяют между собой встык, при этом места соединения дополнительно укрепляют герметиком на силиконовой основе, прокладками из резины или заклепками. Капельники, которые предназначены для отвода воды из подкрышного пространства, должны заходить в желоба не менее, чем на 2 сантиметра.

После монтажа систему водостока заполняют водой, в местах, где уклон желоба водостока недостаточен, будет собираться вода. В случае если он изготовлен из пластика, потребуется подкорректировать параметры кронштейна. При установке оцинкованного водостока можно изменить угол при помощи молотка и деревянной бобышки.

Следующим этапом монтажа системы для стока воды является установка воронок в следующем порядке

• в желобах делаются прорези при помощи ножовки по металлу;
• на оцинкованных желобах дополнительно подгибаются края;
• воронку располагают таким образом, чтобы передний фальц прочно и надежно сцепился с кромкой желоба;
• фиксаторы на воронке необходимо завести за заднюю часть желоба.

Для крепления желоба и воронки при использовании пластиковых деталей применяют клей специального назначения. После установки всех воронок на водосточные трубы производят монтаж заглушек, которые препятствуют проходу воды в ненужном направлении.

В последнюю очередь приступают к монтажу дополнительных аксессуаров, к которым относят решетку-листеуловитель и систему кабельного обогрева. Эксплуатация водосточной системы предполагает периодическую очистку от засорений, главным из которых является листва. Независимо от того, какой уклон желоба водостока, его засорение листвой не даст возможности эффективно отводить жидкость. Чтобы этого избежать и значительно продлить срок между очистками, используют решетку — листеуловитель, которая монтируется непосредственно на желоба и имеет перфорированную поверхность по всей длине.

В зимний период времени возникают значительные сложности с отводом воды в результате промерзания водосточной системы. Во избежание этого производят установку системы антиобледенения, основной задачей которой является сохранение работоспособности водосточной системы при отрицательных температурах. Самым распространенным вариантом является установка нагревательного кабеля по всей длине водосточной системы и контроллера температуры для управления нагревом.

Видеоинструкция, как произвести установку прямоугольного желоба

Установка кронштейнов водосточной системы

Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.

Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.

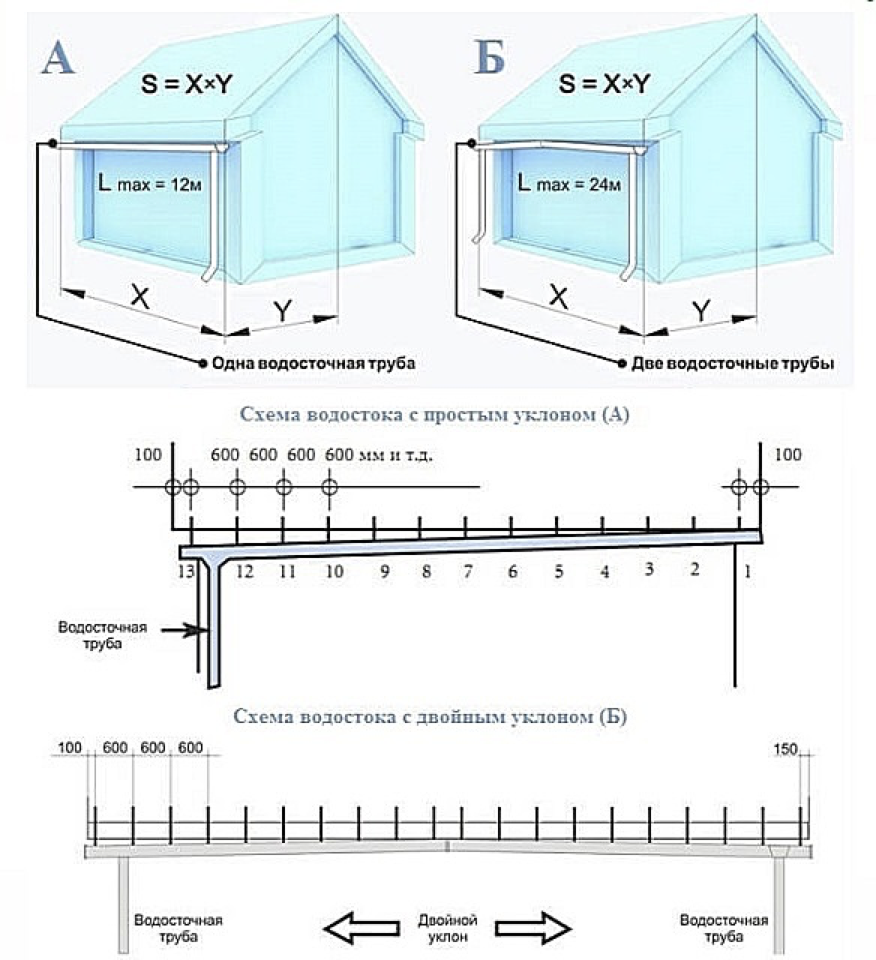

Нюансы проектирования водосточной системы

Прежде, чем приступить к работе по созданию водостока, внешний вид которого изображен на фото, потребуется правильно его запроектировать

Особое внимание при этом обращают на уклон желоба водостока и его сечение. Для того чтобы просчитать вышеназванные параметры, нужно знать площадь отведения воды

Необходимую величину определяют путем умножения длин крыши и ската.

В зависимости от полученного результата, согласно схеме, определяется сечение, которое должен иметь кровельный желоб и диаметр водосточной трубы:

• если крыша имеет площадь от 60 до 100 «квадратов», тогда потребуется монтаж одного водостока, с сечением желоба 115 миллиметров и диаметром трубы – 87 миллиметров;
• когда площадь кровли составляет 80-130 «квадратов», параметры элементов одного стока, который необходимо приобрести, должны составлять соответственно 125 и 110 миллиметров;
• в том случае, если размер крыши равен от 120 до 200 «квадратов», то водостоков необходимо два, каждый с сечением желоба 150 миллиметров и диаметром трубы 87 миллиметров;
• два водостока потребуется для обеспечения отвода воды с кровли площадью 160-220 «квадратов», при этом у желоба сечение должно составлять 150 миллиметров, а у трубы диаметр – 110 миллиметров.

Поверхностный водоотвод для спортивных площадок. Уклоны.

В уплотненном состоянии специальные смеси обладают очень незначительным коэффициентом фильтрации, колеблющимся от 0,0021 до 0,000039 см/сек.

Величина коэффициента фильтрации указывает, что решающее значение для обеспечения нормального влажностного режима конструкции имеет правильная организация поверхностного стока, так как только незначительная часть выпавших осадков будет попадать в тело конструкции за счет инфильтрации их через покрытие.

Отвод атмосферной воды с покрытий сооружений для легкой атлетики и спортивных игр осуществляется путем придания поверхности сооружений продольного или поперечного уклона и устройства специальных закрытых водостоков, конструктивно совмещаемых с дренами мелкого заложения, которые осушают конструкцию при повышении уровня грунтовых вод в весенне-осенние периоды года.

Уклоны.

Правильное назначение уклонов поверхности в значительной степени влияет на эксплуатационные характеристики сооружения.

На горизонтальном или с незначительным уклоном (менее 0,002) покрытии вода будет застаиваться, что приводит к размоканию покровной смеси и резкому ухудшению условий эксплуатации покрытия.

Напротив, при уклоне 0,02—0,03 за счет повышенных скоростей стока будут происходить размыв покрытия и нарушение его однородности. Верхняя (по уклону) часть покрытия в результате окажется «огрубленной» избытком крупных составляющих специальной смеси, а нижняя будет заиливаться и делаться скользкой и липкой.

Установлено, что поверхности площадок для ручных спортивных игр должен придаваться продольный или поперечный уклон от 0,002 до 0,005, при вертикальной планировке поверхности, указанной на рис. 15. Опыт эксплуатации таких площадок показывает, что оптимальной величиной уклона является величина 0.005; гребень ската на волейбольных и теннисных площадках рекомендуется располагать параллельно короткой стороне, на баскетбольных площадках — длинной стороне.

Для простейших сооружений

При групповом размещении площадок вертикальная планировка выполняется на основании тех же требований, но с учетом рельефа местности. Одним из широко распространенных приемов решения вертикальной планировки группы площадок, размещаемых на рельефе с односторонним уклоном, является террасирование.

Рисунок 15. Схемы уклонов поверхности площадок для ручных спортивных игр: а) площадки для баскетбола, волейбола, тенниса и др.: А—ширина площадки; В—длина площадки; б) площадка для городков

Откосы, разделяющие смежные площадки-террасы, озеленяются и используются как трибуны.

Легкоатлетическая беговая дорожка не имеет уклона в продольном направлении

Этот способ удаления атмосферных осадков с поверхности беговой дорожки обладает тем недостатком, что под влиянием размывающего действия стекающей по уклону воды происходит заиливание наиболее ответственного участка покрытия — полосы шириной 0,4-0,6м, примыкающей к внутренней бровке.

Это приводит к засорению гравийного фильтра и ухудшению работы дренажа; после дождей на дорожке надолго застаиваются лужи, препятствуя проведению спортивных занятий. В связи с этим предложено по устройству закрытого лотка для отвода ливневых вод с поверхности беговой дорожки. Закрытый лоток шириной 20 и глубиной 5 см, из бетона или кирпича, имеет уклон дна 0,004 и располагается
у бровки беговой дорожки со стороны футбольного поля (рис. 16, а). Поверхностный сток с беговой дорожки осуществляется по лотку через отверстия d = 20—25 мм, пробиваемые в бровке на уровне земли через 40—50 см. Таким образом, удаление воды происходит за пределы дорожки и возможность заиливания ее поверхности у бровки уменьшается. Возможны и другие решения, — например, устройство полой бровки-лотка и т. п.

Поверхности секторов легкой атлетики придается уклон 0,003 в сторону внутренней бровки беговой дорожки в соответствии с общей схемой уклонов нормального спортивного ядра.

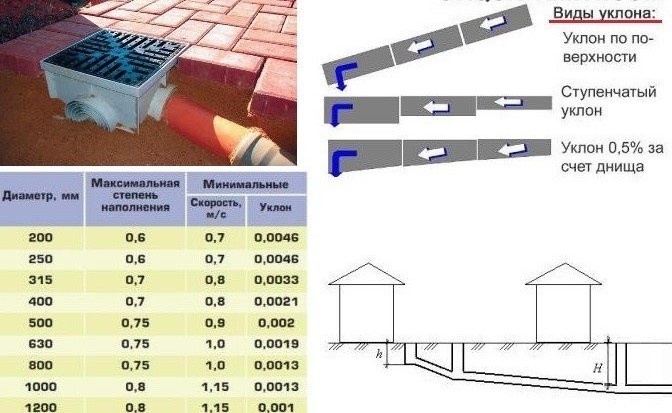

Правила монтажа коллектора

При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила

• Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
• Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.

Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей

Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.

https://youtube.com/watch?v=mYqthJUxyLc

Расчет водосточной системы

Чтобы узнать, какое сечение должно быть у желобов и сливных труб, подсчитывают площадь водоотведения. Делают это следующим образом: определяют длину горизонтальной проекции кровли и длину ската, а потом перемножают полученные значения. Далее, ориентируясь на таблицу, приведенную ниже, определяют сечение желобов и сливных труб.

Площадь водосбора	Сечение желоба	Сечение трубы при установке одной водосточной трубы	Сечение трубы при установке двух водосточных труб
кв. метры	мм	мм	мм
60-100	115	87	—
80-130	125	110	—
120-200	150	—	87
160-220	150	—	110

Кроме того, учитывают, что при монтаже одной воронки длина желоба должна быть не более 10 м.

Внутренняя система

К ней относятся:

• сантехнические приборы, – смеситель, унитаз, ванна, посудомоечная машина и т.п.;
• системы отвода стоков, – сифоны, гибкие шланги;
• канализационные изделия малого диаметра, до 50 мм, соединяющие источники грязной воды с основным стояком; сюда относятся отводы, тройники и т.п.;
• основной стояк и главный коллектор, собирающий стоки от всех источников и выводящий их наружу.

Для сбора и отвода воды в здании, где имеется много источников грязной воды, важно знать коэффициент наполненности трубы. Этот показатель определяет максимальное количество стоков, которые может пропустить магистраль

Коэффициент определяет отношение уровня стоков к внутреннему размеру коллектора:

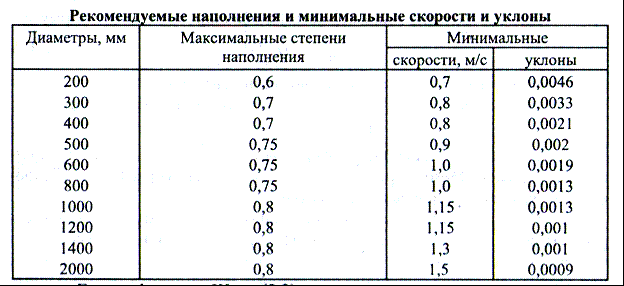

Нюансы монтажа водостоков

1. Расстояние между кронштейнами зависит от материала, из которого изготовлен водосток. Для пластиковых конструкций этот параметр равняется 0,5 м – 0,6 м, для металлических больше: 0,75 м – 1,5 м.
2. Чтобы установить воронки, в желобе делают прорези. Далее, если он изготовлен из металла, края прорезей подгибают плоскогубцами книзу. Потом под прорезью устанавливают воронку таким образом, чтобы передним фальцем она была зацеплена за край желоба, и загибают фиксаторы, плотно прикрепляя обе детали друг к другу.
3. При монтаже пластикового водостока воронки фиксируют специальным клеем, который связывает соединяемые элементы на молекулярном уровне.
4. По краям желобов устанавливают заглушки, предварительно закрепив на них резиновый уплотнитель. Заглушку постепенно осаживают деревянным молотком до тех пор, пока она не встанет в нужное положение, а затем фиксируют, зацепляя с желобом.
5. Желоб монтируют следующим образом: вставляют его в кронштейн так, чтобы спереди он выступал за край этого кронштейна. Затем проворачивают на 90 градусов, устанавливая его в нужное положение, а после фиксируют, используя специальный крепеж.
6. Следующий шаг – соединение частей желобов. Его осуществляют с использованием муфт. Сначала в муфту вставляют резиновый уплотнитель, сняв защитное покрытие, затем с обеих сторон соединяют ее с двумя желобами и закрепляют замочным механизмом.

Рекомендация специалиста

Монтируя желоб водостока, помните о том, что он подвержен тепловому расширению. Если не учесть этот момент, в скором времени он может изменить форму или треснуть. Так, при перепаде температурного режима на 10 °С в ту или иную сторону размер элементов водостока из пластика изменяется на 0,07 миллиметров на погонный метр

Принимая во внимание, что в наших климатических условиях разница при резком колебании температур бывает и больше 10-ти градусов, размеры элементов могу изменяться сильнее. Вернуться к списку

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.
