Какой угол наклона должен быть у канализационной трубы в частном доме

Дополнительные рекомендации

В процессе проектирования и прокладки нужно обращать внимание еще на несколько моментов:

1. Естественная усадка. Грунт может утрамбоваться под действием внешних факторов, в результате чего меняется наклон.
2. На отдельных участках желательно поставить ревизионные люки с шагом 30-40 см на случай засорения при плохом оттоке. С это же целью специалисты соединяют трубы под углом не менее 120°.
3. Расчеты проводятся, начиная от выходящей точки канализации, но монтаж всегда происходит в обратном порядке – по направлению от сливного колодца.
4. Проект составляется так, чтобы длина линии была минимальной. Чем короче магистраль, тем меньше вероятность засорения или поломки.

Правильное расположение канализационных стоков позволяет избежать засорений и обеспечить длительный срок службы всех коммуникаций.

Оптимальный вариант расчетов – ориентировка на нормы СНиП и учет индивидуальных особенностей здания и расположения санузлов. По завершению монтажа до закапывания траншеи все элементы магистрали проверяются на герметичность и надежность оттока.

Расчет угла уклона всей канализационной системы

Первоначально готовим план с указанием длины и диаметра сливных труб. Для примера рассмотрим расчёт уклона для сечения 50 мм. Уклон канализации на 1 метр СНиП при диаметре 50 мм составляет 30 мм. Допустим, длина участка канализации 10 м. Руководствуемся данными соотношениями сечения труб и уклонами, приведёнными выше.

10м*0,03=0,3 м

Следовательно, разница в положениях верхнего участка слива с нижним должна составить 30 мм.

Дополнительно рассчитывается уровень наполненности труб для определения скорости потока. Для каждого материала он будет свой из-за пограничного трения. Трубы бывают пластиковые, чугунные, асбестоцементные или керамические. Интервал значений коэффициента наполненности К варьируется от нуля до единицы.

• К=0 — труба полая;
• К=1 — заполненная.

Обычно принимают коэффициент наполненности равным 0,5 или 0,6.

В асбестоцементных, керамических и чугунных трубах шероховатость стен задерживает поток, трубы наполняются быстрее. Коэффициент наполненности для них принимается К=60%, для скользких пластиковых труб ниже, К=50%.

Экспериментально было выяснено, что оптимальная скорость канализационного потока составляет 0,7 м/сек. При такой скорости не происходит налипание отходов на внутренние стенки трубопровода.

Проверяем расчётные параметры системы отведения по коэффициенту заполнения.

К=V*Y

где V — скорость потока;

Y — квадратный корень из коэффициента наполненности.

Исходные данные для расчёта наполняемости системы. При высоте заполнения 35 мм, сечении слива 50 мм, К=35/50=0.7

Квадратный корень из этой величины 0.836.

0.7*0.836=0.58 при оптимальном значении 0.5 Расчёт верный. Величина высоты потока в трубной системе выбрана правильно.

Вычисление для частного дома

Уклон труб большого диаметра

При монтаже канализации частного дома делают предварительные расчеты, чтобы в конечном итоге наполненность трубы оказалась на уровне 30%, максимум 50%. Для частного дома при монтаже наружной канализации устанавливаются трубы большего диаметра, учитывая количество точек слива – 1 – 2 унитаза, 2 – 3 ванных или душевых, кухня, 1 – 2 стиральных машины. Мойка для автомобиля, которая находится в гараже, сливает стоки в общую канализацию. Если имеется баня или сауна со встроенным бассейном внутри, то диаметр наружной канализационной трубы должен быть не менее 200 мм.

Для частного дома важнее правильно обустроить внутреннюю канализацию, чтобы вывести стоки во внешнюю трубу. Именно внутри чаще всего бывают засоры. Если заниматься укладкой труб самостоятельно, необходимо всю магистраль нарисовать на стенах и отметить проблемные места, чтобы можно было вызвать специалиста и попросить помощи. Если по рисункам все совпадает, можно приступать к монтажу. Перед заделкой труб в декоративные панели стоки проверяют, засекая время прохождения ими участка магистрали.

Много проблем доставляет жильцам неправильно обустроенный выход внутренней магистрали во внешнюю трубу.

Расчеты для наружной канализации

Уклон труб наружной канализации согласно СНиП

Правила монтажа наружной канализации предусматривают:

• Беспрепятственный вывод внутренней магистрали через отверстие в фундаменте, которое должно быть больше диаметра трубы. Это необходимо на тот случай, если произойдет усадка и бетонные конструкции начнут давить на пластиковую трубу, что вызовет ее повреждение. Может образоваться обратный уклон, что чревато застоем воды и фекальных масс в санузлах.
• На выходе трубу помещают в металлическую оболочку и обматывают пенопластом, чтобы снизить риск повреждения и промерзания в зимнее время.
• Внутренние трубы не предназначены для укладки в грунт, так как имеют другие технические характеристики и не способны длительно выдерживать агрессивные условия внешней среды.

Закладку внешней магистрали проводят не выше 50 см от поверхности земли, так как коммуникации промерзают зимой и потребуется применять гидродинамические машины для устранения льда внутри. С расчетом на уклон траншея делается тем глубже, чем ближе к септику подходит труба. Уклон трубы диаметром 110 мм для наружной канализации должен равняться не менее 1,5 – 2 см на погонный метр.

Как выставить грамотно угол наклона

Существует несколько приемов, чтобы правильно выставить приемлемый уклон трубопровода, который не изменится в процессе монтажных работ:

1. С применением пузырькового уровня с добавочными делениями. В нём должно быть 3 чёрточки с обеих сторон, где каждая соответствует уклону в 1 см на 1 метр длины. Прибор закрепляют поверх труб и регулируют подкладками угол наклона до тех пор, пока пузырёк воздуха не коснётся нужной отметки
2. Путём измерения по краям участка отклонений (подъёма) от горизонтальной линии. Нужный коэффициент уклона будет равен отношению длины трубы (участка) к высоте подъёма верхней стороны.
3. С помощью 2 меток по краям трубопровода, выставленных по уровню, между которыми натягивается шпагат, и уже по нему ориентируются при сборке системы.
4. Использовать лазерный или ротационный нивелир. Дорого, но эффективно. Один прибор заменяет собой отвес, уровень и угольник и способен работать в ограниченном пространстве, что особенно ценно при укладке труб в штробу.

При создании канализации и формировании уклона труб в расчёте на 1 метр длины магистрали перед работой необходимо составить план и проконсультироваться со специалистами. А наглядная информация из видеосюжетов поможет разобраться в нюансах монтажа и избежать многих ошибок.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Автономная канализация для предприятия

Среди автономных канализаций для предприятия выделяют установки, обеспечивающие такие варианты очистки:

Биологическая очистка

Биологическая очистка проводится при использовании различных аэробных и анаэробных бактерий, которые участвуют в процессе распада белковых соединений. Такой механизм очистки позволяет удалить из стоков различные органические соединения, аналогичные принципы работы имеют и бытовые очистные сооружения для канализации, например станции биологической очистки БиоДека или Топас.

Биологическая очистка не относится к специфическим способам очистки сточных вод предприятий и используется исключительно в комплексной очистке, так как к промышленным стокам могут добавляться и бытовые, образующиеся на предприятиях (если предприятие не обустроено раздельной системой сбора и транспортировки промышленных и бытовых стоков).

Флотационные методы очистки

Применяются для очистки промышленных стоков от несмачиваемых веществ или нерастворенных соединений, в том числе жиров и продуктов нефтепереработки. Кроме того, при использовании специальных флотаторов в процессе очистки стоков можно удалить белки и поверхностно активные вещества, что достаточно проблематично без использования такого метода.

Химические методы очистки

Установки для химической очистки промышленного стока, как правило, оборудуются анализаторами и дозаторами реагентов. В зависимости от состава стоков подбираются вещества для окисления или инактивации вредных компонентов, что позволяет эффективно очистить сток при любом качественном и количественном составе стока.

При необходимости также используются многоступенчатые схемы очистки стоков. Сброс очищенного стока в грунт или водоёмы возможен только после установления качества очистки. Заметим, что промышленная канализация требует тщательной разработки и проектирования, в том числе в связи с возможными штрафными санкциями для предприятий при нарушении экологического законодательства.

Расчет уклонов внутренней канализации

Источниками водоотвода являются приборы внутренней сети дома или квартиры. К ним относятся туалет, душ, раковины, умывальники, унитаз. Для бесперебойного оттока воды должен учитываться уклон канализационной трубы.

СНиП приводит измерение уклона труб канализации только в сантиметрах. Минимальный допустимый уклон канализационной трубы обязан быть 2 см на 1 погонный метр изделия.

Другими словами, каждый последующий метр канализационной трубы наклонен на 2 см, т. е. расположен ниже. Заметим, что в подобных измерениях угол должен обязательно быть измерен в единицах длины, а не в градусах, поскольку в ином случае вычисления выполняются с большими погрешностями. Это приведет к ошибкам в прокладке и внутренней, и наружной канализационной сети.

С целью упрощения проведения вычислительных операций по определению в частном доме угла уклона канализационной трубы используется более простая формула.

Основные параметры

Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей

Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.

Размер уклона трубы в зависимости от ее диаметра

Утверждение, что чем больше наклон трубы,  тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка — при скоростном прохождении воды в линии значительно снижается самоочищение системы.

Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.

Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.

Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).

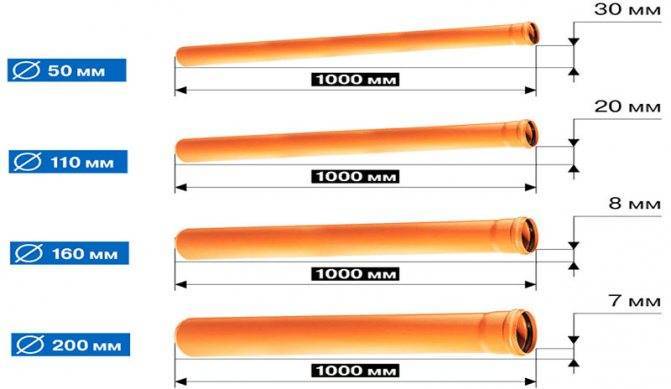

Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.

Нормативы

При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.

Оптимальные углы наклона канализационных труб согласно нормативам

С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.

Например:

• если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
• для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.

В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:

• для линий сечением 40-50 мм — уклон 0,03;
• для линий сечением 85-110 мм — уклон 0,02.

Уклон канализации и их способы выставления

Использование различных инструментов в процессе прокладки канализации — обоснованное и правильное решение. Практически невозможно на глаз определить приемлемый уровень уклона, а в процессе установки труб сделать так, чтобы он не изменился. Поэтому при устройстве канализации применяют различные приспособления— нивелир, водяной или обычный уровень и прочие приспособления.

Для длинных канализационных труб (общая длина всей магистрали) можно сделать таким образом: сначала соединить все трубы в одну, а затем при помощи нивелира выставить правильный наклон. Но так в одиночку справиться тяжело. Так как пока один человек корректирует уровень наклона трубы, другой должен следить за отметками нивелира и руководить процессом.

Если использовать водный уровень, то лучше выбрать тот, который имеет круглую выемку на своем дне, так как он будет прочно держаться на трубе, пока вы сможете корректировать ее положение. Особенно удобно пользоваться таким уровнем на металлических трубах, потому что в его дно встроен магнит, который и будет удерживать уровень на трубе.

Внутри дома, прокладка канализационных труб, наиболее легкая с точки зрения выставления необходимого уровня, так как можно использовать любой инструмент для определения угла наклона (вплоть до обычной линейки).

Общая канализационная система для всего коттеджного посёлка

Среди преимуществ можно выделить достаточно доступную стоимость (в сравнении с установкой автономных систем очистки стоков на каждый дом), а также отсутствие необходимости проводить обслуживание непосредственно жителям дома.

То есть владельцы просто пользуются канализационной системой не задумываясь о необходимости замены каких-либо элементов, сервисном обслуживании прочем. Также среди преимуществ можно выделить экономию площади земельных участков – ведь если ставить очистные сооружения возле каждого дома – они будут не только занимать место, но и являться неотъемлемым элементом внешнего вида участка.

Среди недостатков можно выделить:

• Риски для застройщика – система проектируется на этапе планирования застройки и запускается при завершении строительства, таким образом, даже если в поселке выкуплено всего несколько домов – запускать придется всю систему.
• Абонплата за пользование – владельцы коттеджей не заморачиваются обслуживанием канализационной системы, но платят за её использование. При этом некоторые организации, обслуживающие посёлок могут пытаться компенсировать собственные риски, увеличивая квитанции проживающим, если поселок заселён не полностью.

Таким образом, с одной стороны владельцам коттеджей удобно иметь централизованную локальную систему канализации, а с другой – она может достаточно дорого обойтись в обслуживании – вам запросто впишут в квитанцию часть платежей несуществующих соседей.

Какой документ регламентирует параметры домашней канализации?

Если открыть «навскидку» несколько публикаций на эту тему, то можно заметить, что авторы чаще всего ссылаются на СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» и СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».. Казалось бы – все так оно и есть, однако, есть в этом утверждении и некоторая некорректность.

Дело в том, что указанные СНиПы были приняты в далёком 1985 году. Это вовсе не говорит о том, что они полностью устарели. Однако, за прошедшее время все же некоторые требования в строительстве изменились, и это сказалось и на содержании документов.

То есть за время действия в эти документы уже дважды вносились исправления и добавления. В первый раз они оба пересматривались 2012 году, а последняя (действующая на настоящий момент) редакция СНиП 2.04.01-85 и вовсе пришлась на 2016 год, И введена она в действие 17 июня 2017 года под собственным наименованием Свода Правил СП 30.13330.2016. В полном названии оговаривается, что и есть актуализированная редакция СНиП 2.04.01-85*.

По второму СНиП 2.04.03-85 аналогичным образов сейчас действует Свод Правил СП СП 32.13330.2012.

Наглядное подтверждение «эволюции» СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»

К чему все это говорится? Просто к тому, что некорректная  ссылка на первоисточник способна несколько дезинформировать читателя. А изменения, в том числе и в интересующем нас вопросе, имеются, причем, как по нумерации глав и статей, так и по содержанию.

Вычисление наполненности трубы

В СНиП 2.04.01-85 (пункт 18.2) приведена следующая формула гидравлического расчета канализации:

V × √H/D ≥ K, где

V — скорость перемещения стоков в м/с;

H/D — наполнение, где H — уровень слоя воды в трубе, D — диаметр трубопровода;

К – коэффициент, равный 0,5 для полимерных труб и 0,6 для коммуникаций из других материалов.

В нормативах СНиП 2.04.01-85 указано, что на практике скорость перемещения жидкостного потока не должна быть меньше 0,7 м/с при минимальном заполнении труб 0,3. Как видно из формулы, трубопровод будет максимально заполнен при соотношении H/D равном единице, то есть оптимальное значение наполнения должно находиться в диапазоне от 0,3 до 1.

В практическом использовании стараются выдержать показатель наполненности в диапазоне 0,5 — 0,6, то есть если канализационные трубы имеют диаметр 110 мм, то при заполнении стоками на высоту 60 мм коэффициент наполнения будет равен 60 мм / 110 мм = 0,545 мм. Данный показатель соответствует оптимальному значению при использовании гидравлически гладких канализационных труб из ПВХ.

Примеры монтажа индивидуальной канализации

Автономная канализация для автомоек

Автономная канализация для автомоек должна иметь несколько уровней очистки сточных вод, ведь они содержат значительное количество химически агрессивных соединений, а также остатки нефтепродуктов, механические частицы и другие примеси, не характерные для бытовых стоков. В отличие от автономных канализаций для ресторанов и кафе, системы очистки стоков автомоек должны не только иметь высокую производительность (ведь объем стоков на таких предприятиях большой), но и дополнительные механизмы очистки с учетом специфики состава стоков.

При выборе системы очистки для автомойки следует обратить внимание на такие механизмы, которые должны использоваться:

• Флотационная очистка – для удаления из стока остатков бензина и нефтепродуктов, а также жиров и поверхностно активных соединений.
• Химическая очистка – для инактивации, окисления и осаждения различных химических соединений, потенциально загрязняющих окружающую среду.
• Механический и фильтрационный – позволяют удалить из сточных вод механические частицы, в том числе крупной и мелкой фракции.

Если вас интересует решение вопроса утилизации промышленных сточных вод – обязательно обратитесь к специалистам, решить подобную проблему самостоятельно достаточно сложно, ведь такая система должна быть эффективной и, желательно, бюджетной.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

Проектируя канализационную систему в частном доме или квартире, следует не забывать – отказ от соблюдения правил по сохранению правильного уклона трубопроводов приведет к постепенному снижению эффективности системы и необходимости частых ее прочисток.

Уклоны наружной канализации

В отличие от внутренних канализационных систем, наружные трубы практически всегда имеют диаметры, превышающие 110 мм. Соответственно, их уклон также незначительно отличается от озвученных норм. К примеру, у стандартной канализационной трубы 100 мм стандартный угол наклона – 8 миллиметров на погонный метр. Любое отклонение повлечет за собой некоторые неудобства, даже если они являются необходимыми (уклон местности, размер и тип фундамента, грунт и т. д.). Такие наклоны называются граничными и применяются только в очень редких случаях. Для данного примера граничным уклоном считается 7 и 15 миллиметров на метр.

Фото — канализация в частном доме

При отклонении от нормального параметра работа системы будет неэффективной и недолговечной. В особенности если для сбора стоков используется септик, а не отводящий водосток. Здесь высока вероятность забивания септика, который не промывается регулярно большим объемом воды.

Помимо диаметра и размера канализации, в частном доме также учитывается глубина промерзания грунта. Если проигнорировать этот параметр, то с наступлением первых холодов канализация перестанет работать. Для достижения оптимальных показателей, в землю выводится вертикальная труба из дома на глубину ниже уровня промерзания, а уже от неё производится установка канализации и потребного уклона.

Зависимость угла наклона от диаметра трубопровода

В СНиПе №2.04.01/85 пункт 18.2 сказано, что трубы с сечением 40-50 мм следует укладывать с уклоном 0,03 м. Трубопроводу с проходным сечением 85 и 100 мм нужен наклон 0.02 м. Значения в виде дробей показывают разницу высот участка трубопровода длиной в 1 м. Исходя из этого, уклон канализации на 1 метр трубы с проходным сечением 50 мм будет 0,03 м или 30 мм.

Значения уклона в своде норм и правил носят исключительно рекомендательный характер. Из-за сложностей рельефа бывает, что невозможно выполнить монтаж с соблюдением указанных СНиПом данных. В таком случае допускается укладка с наименьшим углом наклона канализационной трубы.

В СНиП №2.04.03/85 существует пояснение, касающееся уклона канализационного трубопровода с проходным сечением 150 – 200 мм. Простыми словами замечание гласит, что при определенных условиях для отдельных участков сети можно оперировать уклонами со значением:

• для труб с сечением 200 мм минимальный уклон может составлять 0,005 м;
• для отводных систем с диаметром трубопровода 150 мм — 0,007 м.

Самостоятельно рассчитать минимальный угол наклона канализационной трубы в частном доме можно по формуле: U = L × Y. Где:

• U — расчетное значение уклона;
• L — длина участка отводной системы;
• Y — минимальная величина уклона.

1 Влияние угла наклона на работу безнапорной канализационной системы

Подавляющее большинство канализационных систем, особенно бытовых – безнапорные. То есть сточные воды в них текут самопроизвольно (самотеком) под действием гравитации (силы тяжести) Земли. Разумеется, такое движение возможно, только если воде есть куда “падать”.

То есть уровень принимающего стоки конца канализационной трубы должен быть выше места расположения выходного отверстия, через которое грязная вода удаляется дальше по системе. Этого добиваются монтированием трубопровода под определенным углом наклона. В итоге получают необходимый перепад по высоте между входным и выходным отверстиями канализационной трубы.

Казалось бы, можно сделать вывод, что чем больше будет уклон канализационной трубы, тем лучше. Но не все так просто. Канализационные стоки изобилуют различными включениями. В них есть жир, остатки еды, мелкий бытовой мусор и прочая грязь. Все это удаляется водой, но она может полностью удалить и вымыть грязевые включения из трубы, только если будет течь с определенной скоростью. Быстрее, чем необходимо, не нужно!

Уклон канализационной трубы

Оптимальная скорость сточных вод в безнапорной канализации 0,7–1 м/с. Так система будет долго и отлично работать не засоряясь, потому что вода сможет эффективно вымывать все нечистоты из трубопровода. Засор может возникнуть разве что в экстраординарном случае. Такую скорость можно обеспечить только установкой трубы под строго определенным углом наклона.

Если уклон будет недостаточным, из-за малой скорости воды ее напор окажется слишком маленьким, чтобы увлечь за собой и вымыть все грязевые включения, особенно твердые. Они будут оседать на стенках трубы и в конце концов забьют систему. Может, даже очень быстро. И тогда потребуется промывка канализационных труб.

Если уклон будет больше, чем это необходимо, то из-за более высокой скорости стока возникнут проблемы. Вода не будет успевать смывать нечистоты – она убежит еще до того, как твердые включения тоже будут удалены из трубы – и произойдет то же самое, что и при недостаточном наклоне. Может возникнуть напор (давление) стоков, на который не рассчитаны водяные затворы канализационной системы. Тогда они будут сорваны и в помещении с трубопроводом появится специфический запах канализации.

Как выставить угол наклона трубы

Самый простой способ – использование пузырькового уровня с дополнительными рисками. Если на колбе с пузырьком имеется по три черты с каждой стороны, значит, этот уровень как раз подходит. Каждая черта соответствует наклону в 1 см на каждый метр.

Инструмент закрепляется сверху на трубе, и далее с помощью подкладок выставляется наклон, чтобы пузырек коснулся нужной отметки.

Второй способ – это измерение расстояния от горизонтальной плоскости концов участка. Соотношение длины трубы и высоты подъема верхней стороны соответствует требуемому коэффициенту наклона.

Третий способ это выставление по уровню двух меток по краям маршрута. Между ними натягивается нить или бечевка, по которой уже ориентируются при составлении трубопровода.

Самый наглядный способ – использовать лазерный нивелир и лазерный уровень для построения требуемой плоскости. Особенно это поможет при прокладке труб в штробе и зашивки в стены с использованием короба.

https://youtube.com/watch?v=kSrrzzrgXg8%3F

Правила укладки труб внешней системы водоотвода

Внешняя канализационная система укладывается в траншеи. Уклон трубы и глубина укладки наружной канализации регламентируются СНиП 2.04.01-85 пункт 18.2 и СНиП 2.04.03–85.

На основания СНиП минимальная глубина заложения канализационных труб должна варьироваться в пределах 300 — 500 мм от поверхности грунта:

1. Копается траншея, глубина которой на 20 см больше глубины заложения. Если длина системы до 5 м, дно оставляйте ровным. При длине трубопровода более 5 м. необходимо сразу сформировать необходимый уклон.
2. Укладывается песчаная подушка, толщиной 200 мм. Песок насыпается слоями по 50 мм и тщательно уплотняется.
3. В песок укладываются элементы системы под нужным углом наклона.
4. После укладки и проверки уровня трубу на 1/3 засыпают песком и тщательно проливают водой для уплотнения. Данная мера обеспечит необходимую амортизацию при морозном пучении грунта. На последнем этапе монтажа коллектор засыпается грунтом.

Для эффективного удаления стоков система должна быть выполнена без поворотов. Если рельеф грунта не позволяет выполнить прокладку трубопровода по прямой, специалисты рекомендуют на повороте установить тройник, вертикальный элемент вывести выше уровня почвы и заглушить. Таким образом, вы создадите импровизированный ревизионный колодец, который даст возможность легко убрать засор в месте поворота.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V — скорость прохождения сточных вод;
• H — наполняемость трубы (высота потока);
• D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
• показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав — 0,003;
• для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
