Уклон водосточного желоба: расчет оптимальной величины и монтаж под правильным углом

Особенности монтажа водостока

Монтируется водосточная система после того, как завершены фасадные работы, но на крыше еще не произведена установка финишного покрытия. Для эффективного функционирования водосточной системы, необходимо грамотно установить желоб на кровле. Выбирается форма и конструкция лотка в зависимости от годового количества осадков, а также конфигурации крыши дома. В частности, чем больше сечение желоба, тем большее количество осадков он сможет отвести. Монтируется сток, как по периметру всего строения, для этого стоит приобретать не только прямые элементы желоба, но и угловые части, которые будут огибать углы, так и только на одном из скатов, в этом случае необходимо использовать торцевые заглушки

Важно знать, что уклон водосточного желоба на 1 метр по нормативным документам должен составлять не менее 1-2 мм. Этот параметр по СНиПам является минимальным, так как если выполнить монтаж строго в горизонтальном положении, то возникнут проблемы с движением воды, она будет застаиваться и переливаться за края лотка на поверхность крыши

Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование. Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте. Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.

Видео по теме:

Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике

Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги.

Уклон водосточного желоба: СНИП и рекомендации

Одно из главных преимуществ современных водосточных систем заключается в том, что движение жидкости в них происходит за счет действия естественных сил. Не нужно приобретать дополнительное оборудование или элементы, достаточно предусмотреть правильный уклон водосточного желоба.

Основные требования к нему можно узнать в нормативных документах, также можно ориентироваться на рекомендации опытных специалистов в сфере установки водостоков.

Для чего необходим уклон водостока

Под действием притяжения вода по желобу движется от самой высокой точки до самой низкой. Для непрерывного движения жидкости по системе, угол должен быть направлен к воронке системы. Дальше вода уже попадет в водосточные трубы, где продолжит свой путь без особенных трудностей.

При этом угол наклона может быть совсем незаметным, он не сделает внешний вид системы неаккуратным. Водосток не начнет бросаться в глаза.

Угол наклона будет необходим не только при монтаже желобов. Такое же большое значение он играет и при установке труб внутренней водосточной системы. Они находятся параллельно крыше здания, а значит, без определенного наклона самотеком вода не сможет пройти путь от воронки до канализации.

Каким должен быть угол наклона желоба

Для более удобного монтажа уклон водосточного желоба не рассчитывается в градусах. Вместо этого корректируется соотношение первого и последнего участка желоба на одной стороне кровли.

На каждый метр своей длины желоб должен опускаться на 3–5 мм. Получается, если продолжительность желоба без воронок от одного края кровли до другого будет 6 м, то один его край должен быть ниже другого на 18–30 мм.

Больший уклон делается в том случае, если в конструкции такого желоба присутствуют неровности, например, если он сделан из 3–4 отдельных частей, соединенных воедино и на пути к воде будет несколько швов примыкания, из-за которых может сократиться скорость ее движения.

Если желоб на участке совсем небольшой длины и состоит из 1–2 элементов, наклон можно сделать менее заметным.

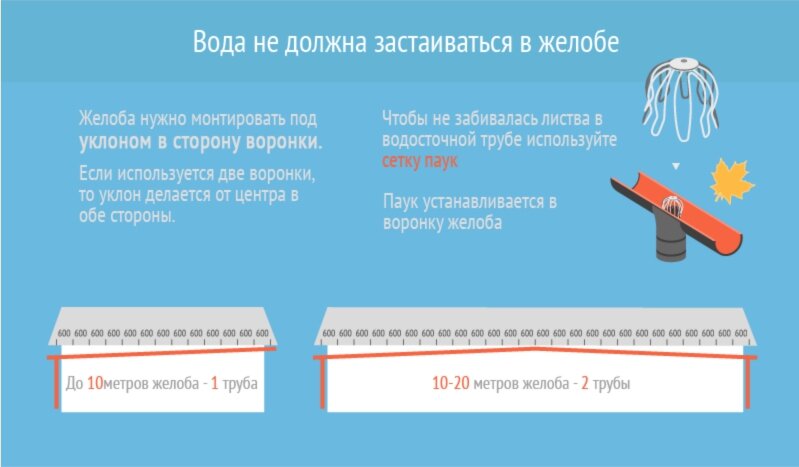

Не забывайте о том, что наклон всегда должен быть направлен к ближайшей воронке. Поэтому необязательно, чтобы в системе все желоба находились на одном направлении

Важно учитывать расположение всех элементов водостока

Как сделать водосток с наклоном

Еще на стадии монтажа системы нужно точно определить необходимый уклон водосточного желоба. СНИП гласит, что делать это нужно, ориентируясь на крепления. При выборе мест, где они будут фиксироваться, в первую очередь и учитывается наклон.

Во многих системах водостоков, особенно тех, которые выполнены из оцинкованной стали, кронштейны для желобов должны быть расположены на расстоянии в 1 м друг от друга. Получается, что вам даже не придется рассчитывать общий угол уклона. Достаточно будет крепить каждый кронштейн на 3–4 мм ниже предыдущего. Именно таким приемом и пользуются опытные специалисты.

Состав системы водоотвода

Помимо желоба дождевая канализация включает в себя следующие элементы:

водосточная труба обеспечивает вертикальную транспортировку атмосферных остатков, полученных от желоба либо воронки. Главная функция элемента — эффективное удаление водных накоплений с навеса дома. Как правило, представлена в виде сборной конструкции, но в зависимости от проекта могут применяться и упрощенные варианты;
соединитель труб, как правило, входит в состав водосточной трубы или может быть вспомогательной деталью подводящего канала. Его основное предназначение выражено в самом названии. В большей степени элемент применяют для соединения главных труб или составной трубы с отводом (как и уголки). Также используют в тех случаях, когда необходимо подкорректировать длину водосточной трубы;
кронштейн служит для акведука опорой и креплением непосредственно к поверхности дома. Они бывают двух типов. Первый из них называется коротким и его основная задача заключается в поддержке необходимым параметров для правильного водоотвода. Второй вид, являющийся длинным держателем, представлен как силовая конструкция с функцией формирования и регулирования уклона системы водостока;
заглушка желоба обеспечивает водную изоляцию края канала, который не предусматривает подсоединение трубы и соответствующих элементов системы в данном углу здания;
хомут выполняет функцию фиксации водоотводного стояка для соблюдения заданного направления движения жидкости. Визуально выглядит как кольцо, которое благодаря штырю крепится к стенке;
водосборные воронки собирают и направляют накопленные осадки в составную трубу;
водосточный слив выступает в качестве «переправы» между стоком жидкости и местом (емкостью) для ее отвода.

Устройство водосточной системы

Также при монтаже дождевой канализации могут использоваться дополнительные составляющие, такие как тройники (разводят трубы), обводы (обходят «выступающие» участки здания) и специальные защитные стенки, предотвращающие попаданию в стояк различного мусора, листьев и прочих посторонних объектов.

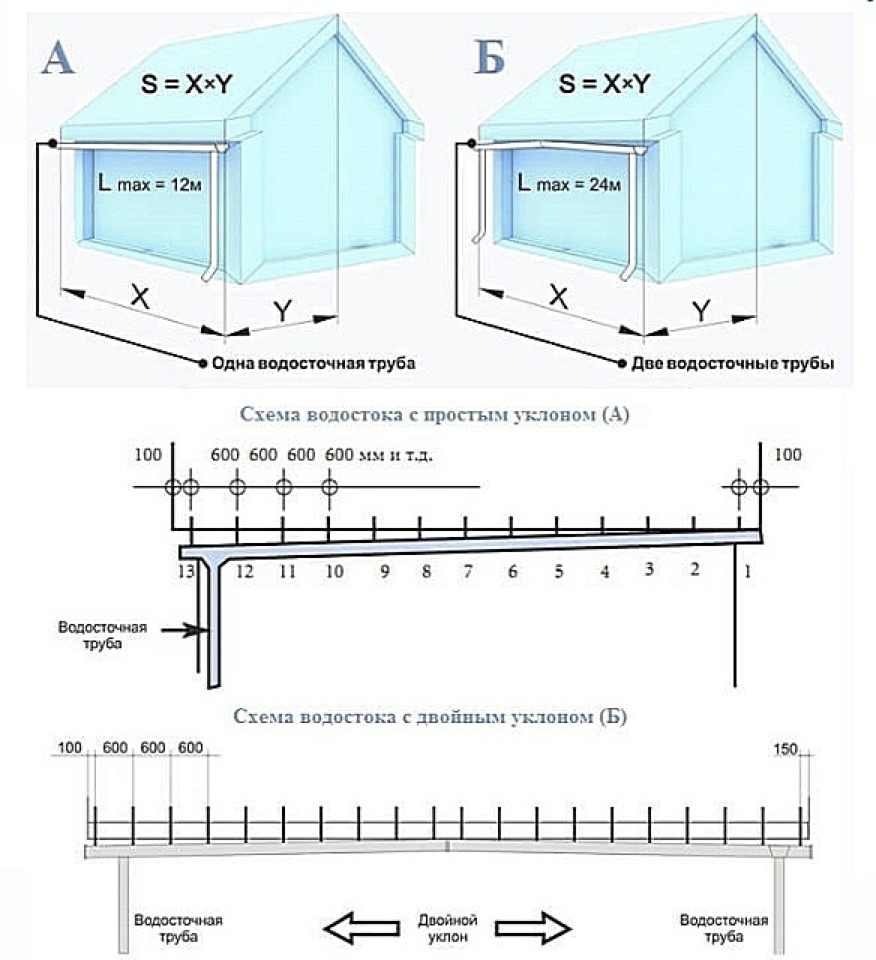

Схема построения водосточной системы для двускатной кровли ↑

Простая схема, как рассчитать водосточную систему двускатной крыши для дома с внешним периметром 10х9 м и высотой 5 м.

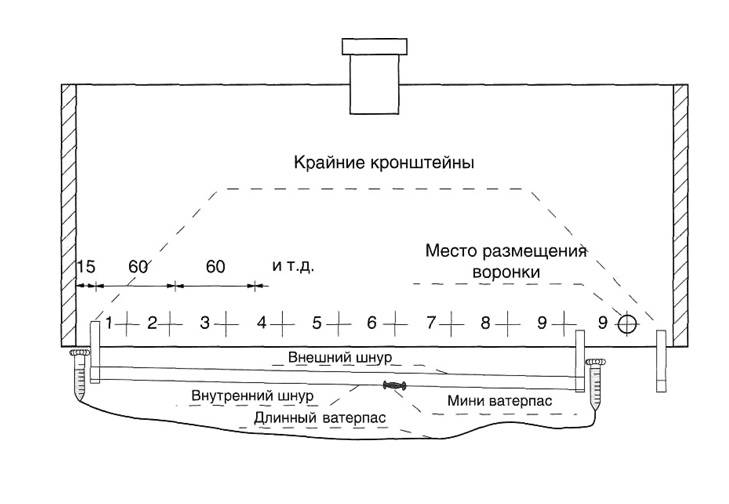

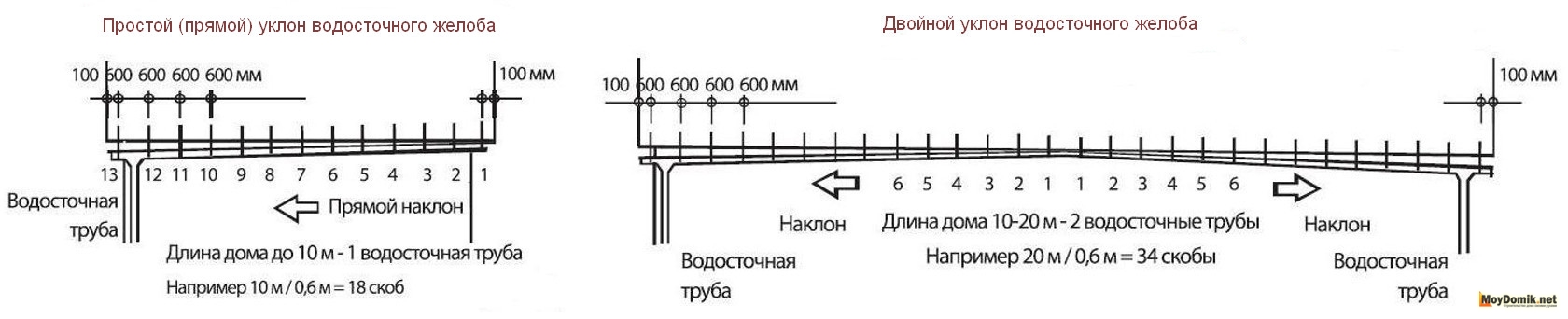

Схемы установки желобов и труб

Для такой кровли необходимо обустроить 2 горизонтальные линии желобов длиной 10 м. Количество вертикальных водостоков – 2, поскольку длина ската равна 10 м. Диаметр трубы 75 – 87 мм, диаметр желоба 100 – 120 мм соответственно.

7 заводских желобов длиной по 3 м.

6 соединителей лотков, 4 заглушки.

32 коротких кронштейна.

2 воронки, 4 отвода и 2 отрезка по 60 – 80 см.

4 заводские водосточные трубы по 2 м, 2 сливные отвода.

4 соединителя труб и 6 держателей труб.

О необходимости расчета уклона

На взгляд непосвященного человека точность расчетов не так важна, а уклон желоба — вещь маловажная и, в общем-то, бесполезная. Очевидно, что вода способна сама стечь с крыши, а в желобе найти путь вниз. Вместе с тем, если не соблюдать правила расчета и монтажа, в скором времени можно столкнуться со следующими проблемами:

Если не задать угол водостока, то установленные горизонтально желоба будут справляться с нагрузкой до первого серьезного ливня. Вода начнет скапливаться в отливе, и, не успевая попасть в трубу, пойдет переливом через борт. Результатом станут мокрые стены и влажный грунт вокруг фундамента. Если перелив будет происходить часто, теряется смысл водосточной системы.
При нулевом уклоне решением может стать использование желобов увеличенного размера и труб большой емкости — только если вам безразличен внешний вид фасада, пропорции которого будут испорчены. Побочный отрицательный эффект состоит в том, что широкие сливы быстрее заполняются мусором, из-за чего снижается эффективность их работы, а очистка требуется гораздо чаще.

Параметры желоба Источник koon.ru

Монтаж сливов под слишком крутым углом, вопреки ожиданиям, работу системы не улучшит. Несомненно, вода даже по небольшим желобам будет течь в правильном направлении. Проблема начнется, когда воронки и водосточные трубы перестанут справляться с отводом воды, и начнется перелив. Воронки и трубы огромного диаметра могут спасти ситуацию, но вряд ли украсят фасад.

Оптимальный угол наклона

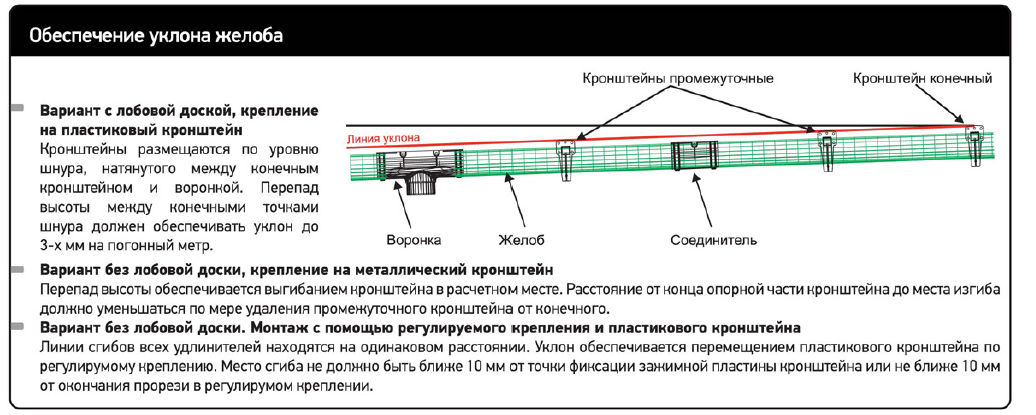

Движение воды может происходить уже при угле наклона в 1° – это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

минимальный уклон желобов водосточной системы – 3 мм;
максимальный – 5 мм.

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов. Подсчет количества крепежных крюков ведут по следующей формуле :. Подсчет количества крепежных крюков ведут по следующей формуле :

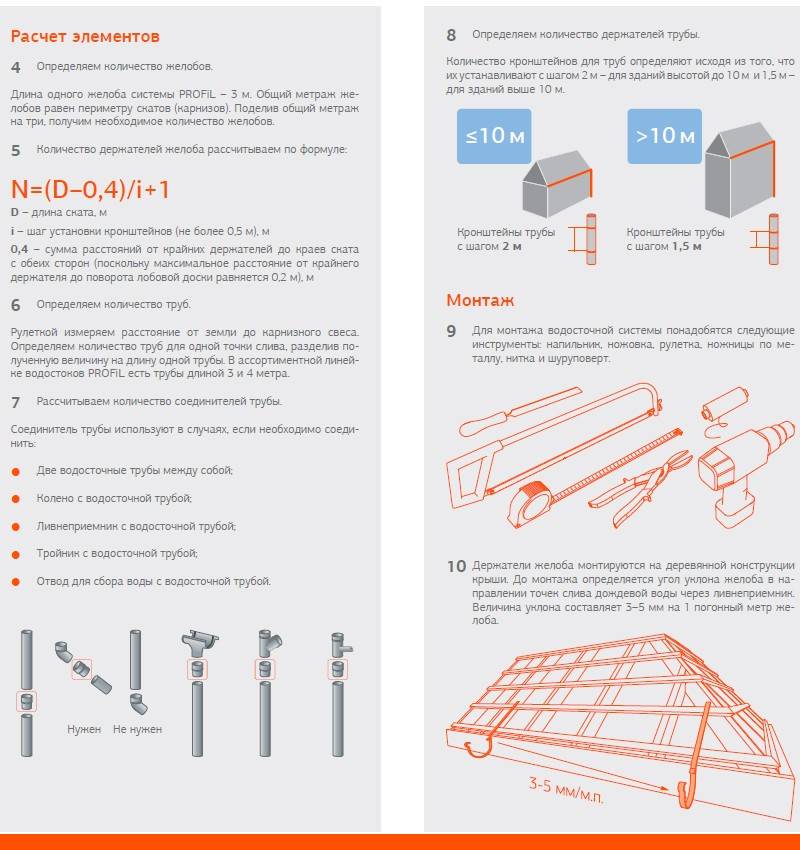

Подсчет количества крепежных крюков ведут по следующей формуле :

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу :

где N – количество водосточных труб;

Н_{карниза} – высота от земли до карниза;

Н_изгиба – высота изгиба трубы;

L_{вставки} – длина вставки воронки;

L_трубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности

В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых :

количество атмосферных осадков в году;
климатическая зона и максимальная отрицательная температура;
площадь крыши;
наличие дождевой канализации;
другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

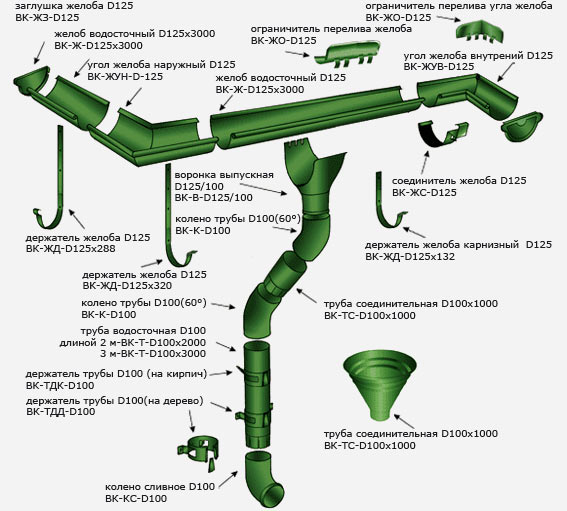

Элементы водосточной системы

Водосток – это система элементов, требующая четкой последовательности при установке. Такая конструкция для сбора и отвода воды имеет довольно большое число комплектующих. Чтобы установка прошла правильно и быстро, стоит более детально рассмотреть все составные части водоотвода. Комплектация в зависимости от условий может меняться, однако, наиболее распространенными считаются водосточные системы со следующим набором элементов:

водосточный желоб – открытый сверху канал, закрепляемый в горизонтальной плоскости, его предназначение сводится к собиранию воды и направлению ее к трубе;
водосточная труба – отвечает за отвод дождевых вод, закрепляется в вертикальном положении, это не единый элемент, а составной, то есть собирается из более мелких частей, таких как звенья и крепежи;
кронштейн для желоба – предназначен для фиксации желоба, а также для регулирования уровня его наклона, подбирается элемент в соответствии с размерами водосточного желоба, и может иметь различный диаметр и длину, устанавливаются кронштейны через каждые полметра;
заглушки – элементы предназначены для закрытия желоба с торца, исключают протечки конструкции, а также придают желобу жесткость, бывают полукруглыми или прямоугольными, выпускаются трех модификаций по варианту монтажа – универсальные и лево- либо правосторонние;
водоприемная воронка – часть для сбора воды и направления ее в трубу, соединяет желоб и водосточную трубу;
листвоуловитель – это решетка, защищающая систему от забивания ветками, листьями и прочим возможным мусором, считается необходимым элементом, так как без нее водосток утратит эффективность и часть воды будет оставаться на крыше;
муфты – соединительные детали, необходимые для сборки элементов водостока в общую конструкцию, также могут быть использованы для увеличения длины трубы;
тройники – детали, позволяющие произвести разветвление водостока;
сливное колено – концевая часть водосточной трубы, через которую вода выводится наружу и направляется в ливневую канализацию либо в желоб на земле для отвода воды от фундамента;
обводы – необходимы в том случае, если труба должна пройти мимо выступов, то есть предназначены для поворота водосточной трубы;
хомуты – крепежные части, фиксирующие трубу к стене, и не допускающие отклонения по вертикали, в зависимости от материала фасада, следует выбирать и специализированные кольца для крепления, отличаемые вариантом заклепок.

Это основные элементы системы отводы воды, которые необходимо приобрести, планируя самостоятельный монтаж. Также при установке водостока следует знать, каким может быть минимальный уклон водосточного желоба и на что влияет данный показатель.

Разновидности водосточных систем

Металл и пластик – основные материалы, из которых изготавливают стоки. Они похожи по своим характеристикам, но имеют свои достоинства и недостатки.

Пластик

Лёгкий. Можно самостоятельно без привлечения помощи поднимать на высоту, грузить и перевозить куда-либо. Легко разрезать и просверлить.
Долговечный. Поливинилхлорид устойчив к влаге и срок его эксплуатации составит не меньше 50 лет.
Есть из чего выбрать. Богатый ассортимент расцветок и текстур.
Низкий уровень шума во время дождя.

Но нужно учитывать, что под воздействием высоких и низких температур ластик склонен к деформации и провисанию. Легко воспламеняется при пожаре.

Оцинкованный металл

Недорогой и надежный вариант для слива крыши.

Плюсы его использования в работе:

низкая цена;
прочность и способность выдерживать серьезные нагрузки;
огнеустойчивость;
устойчивость к ультрафиолету;
целостность при повреждении.

К минусам можно отнести:

высокий уровень шума;
при повреждении верхнего слоя может появиться ржавчина;
вес и более сложный монтаж.

В строительных магазинах встречаются водостоки из алюминия, цинка или медных сплавов. Стоимость их на порядок выше, поэтому они не так популярны.

Нюансы монтажа водостоков

Расстояние между кронштейнами зависит от материала, из которого изготовлен водосток. Для пластиковых конструкций этот параметр равняется 0,5 м – 0,6 м, для металлических больше: 0,75 м – 1,5 м.

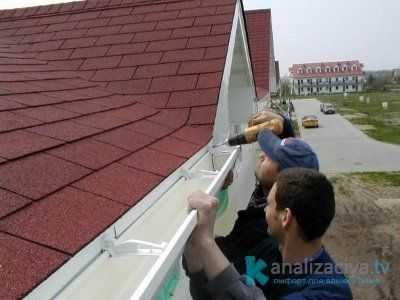

Чтобы установить воронки, в желобе делают прорези. Далее, если он изготовлен из металла, края прорезей подгибают плоскогубцами книзу. Потом под прорезью устанавливают воронку таким образом, чтобы передним фальцем она была зацеплена за край желоба, и загибают фиксаторы, плотно прикрепляя обе детали друг к другу.
При монтаже пластикового водостока воронки фиксируют специальным клеем, который связывает соединяемые элементы на молекулярном уровне.
По краям желобов устанавливают заглушки, предварительно закрепив на них резиновый уплотнитель. Заглушку постепенно осаживают деревянным молотком до тех пор, пока она не встанет в нужное положение, а затем фиксируют, зацепляя с желобом.

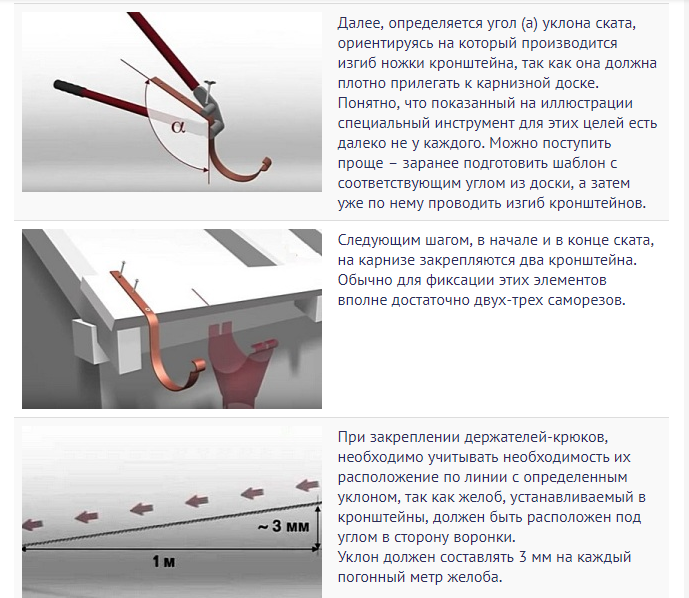

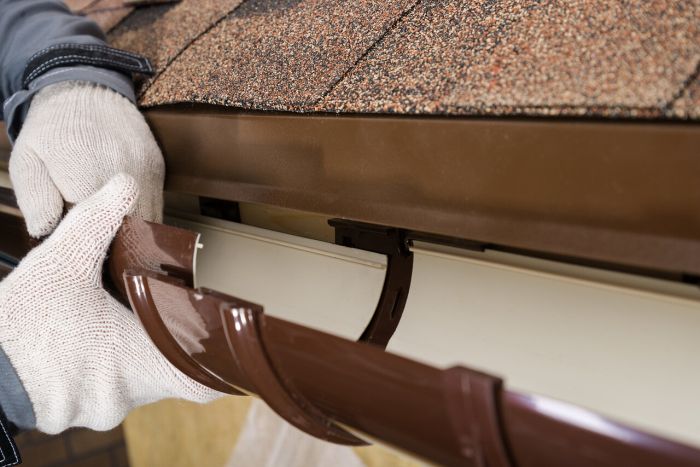

Желоб монтируют следующим образом: вставляют его в кронштейн так, чтобы спереди он выступал за край этого кронштейна. Затем проворачивают на 90 градусов, устанавливая его в нужное положение, а после фиксируют, используя специальный крепеж.
Следующий шаг – соединение частей желобов. Его осуществляют с использованием муфт. Сначала в муфту вставляют резиновый уплотнитель, сняв защитное покрытие, затем с обеих сторон соединяют ее с двумя желобами и закрепляют замочным механизмом.

Рекомендация специалиста

Монтируя желоб водостока, помните о том, что он подвержен тепловому расширению. Если не учесть этот момент, в скором времени он может изменить форму или треснуть. Так, при перепаде температурного режима на 10 °С в ту или иную сторону размер элементов водостока из пластика изменяется на 0,07 миллиметров на погонный метр

Принимая во внимание, что в наших климатических условиях разница при резком колебании температур бывает и больше 10-ти градусов, размеры элементов могу изменяться сильнее. Вернуться к списку

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение. Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них. Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

При слишком большом уклоне водосточная система может не справиться с эффективным отведением ливневых вод, которые будут переливаться через края и, опять же, попадать на стены, постепенно вымывая из них связующие вещества.

Какой уклон водостока можно назвать оптимальным? Обычно это значение составляет 2-5 миллиметров на погонный метр. Для достижения желаемого результата вам потребуется всего два инструмента – длинный шнур и строительный уровень. Используя их, необходимо предельно аккуратно разметить места монтажа кронштейнов, благодаря чему вы сможете получить точный уклон системы водоотведения.

Определяем уклон водосточной системы
