Установка уличных датчиков движения для охраны периметра

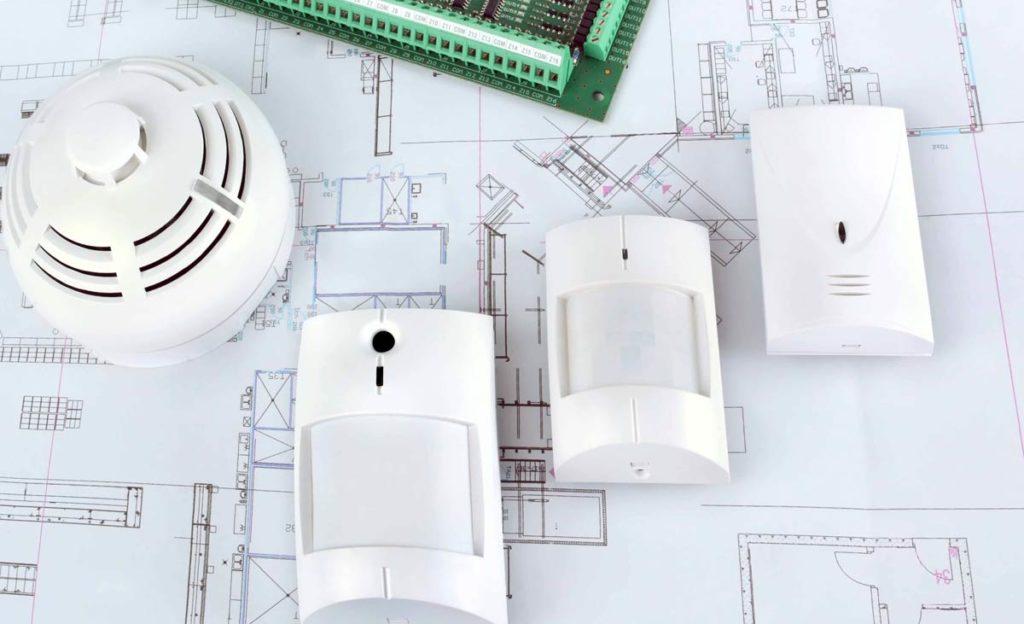

Виды датчиков объема

Объемные датчики движения могут быть активными и пассивными.

Активные

Активные приборы, реагирующие на изменение окружающей обстановки, содержат ультразвуковой генератор, работающий в непрерывном режиме. Отраженные сигналы фиксируются устройством с помощью приемника и обрабатываются анализатором. При обнаружении разницы между исходящим и входящим сигналами, датчик срабатывает и поднимает тревогу.

Пассивные

Пассивные детекторы движения находятся в ждущем режиме и активируются, когда на подконтрольном участке создаются заданные условия или наблюдаются перемещения объектов.

Лучшие уличные датчики движения для выключения света

Экономить на электричестве помогают датчики движения для освещения, которые реагируют на появление человека и включают свет. Устанавливают сенсоры на улице, в жилых помещениях, коридорах общественных зданий. Настроить оборудование можно с учетом определенной освещенности: днем включение света не происходит, а с наступлением сумерек детектор начинает реагировать на движение

Наши эксперты изучили продукцию 7 торговых марок и предлагают обратить внимание на 3 датчика с хорошей чувствительностью

IEK Ldd10-008-1100-001

Предназначен для открытого монтажа, может использоваться на улице. Корпус изготовлен из поликарбоната, не поддерживающего горение. Электроника надежно защищена от пыли, высокой влажности – класс устройства IP44. Включение выполняется с помощью электромеханического реле. Расчетная нагрузка не должна превышать 1100 Вт.

Угол обзора по горизонтали – 180 градусов, радиус действия 12 метров. Рабочий цикл настраивается в широких пределах – от 10 секунд до 12 минут. Это позволяет использовать оборудование в городских квартирах, офисах, на улице. Рекомендуемый температурный диапазон – от -25 градусов. По отзывам пользователей, при правильной настройке точно срабатывает, независимо от степени освещенности.

Достоинства:

• Низкая цена;
• Стабильная работа;
• Длительный срок службы;
• Гарантия производителя 5 лет;
• Простой монтаж.

Недостатки:

Ограниченный диапазон нагрузки.

Kanlux Aler JQ-30-B

Разработан для использования внутри и снаружи помещений. Отличается хорошим углом обзора по горизонтали – 150 градусов. Корпус изготовлен из огнестойкого пластика, имеет класс защиты от пыли, влаги IP44. Сенсор PIR реагирует на движения в радиусе до 12 метров. Время включения электричества настраивается, диапазон от 8 секунд до 7 минут.

Детектор можно настраивать с учетом степени освещенности охраняемой зоны. Максимальная нагрузка не должна превышать 1200 Вт. Монтаж выполняется на стену с помощью стандартных винтовых соединений. Хороший уровень противопожарной защиты позволяет крепить устройство к материалам, которые относятся к категории нормально воспламеняемых.

Достоинства:

• Небольшие размеры;
• Отсутствие ложного срабатывания;
• Удобная настройка;
• Прочный корпус.

Недостатки:

Небольшой угол обзора по вертикали.

Duwi 25830 8

Разработан для работы в паре с прожектором, мощностью до 1200 Вт. У сенсора расширен угол обзора до 180 градусов. Максимальная фронтальная дальность действия 6 метров. Сенсор размещен в корпусе из ударопрочного пластика, устойчивого к воспламенению. Класс защиты IP44 обеспечивает стабильную работу в условиях высокой влажности.

Открытый монтаж отличается простотой: устройство фиксируется к стене с помощью винтового соединения. Удобный кронштейн упрощает выбор положения для максимального охвата территории. Пользователь может настроить освещенность датчика в диапазоне от 3 до 2000 Люкс.

Достоинства:

• Хорошая чувствительность;
• Срок службы 5 лет;
• Поставляется в сборе;
• Переносит перепады температур.

Недостатки:

Инструкция только на китайском языке.

Беспроводные системы

Подобные системы защищают периметр при помощи бесконтактных типов связи – ИК-излучения или электромагнитных волн.

Датчики здесь представляют собой приборы излучения, несущий фидер при этом не используется. Также в качестве поверхности для переноса информации может быть использован грунт, через который вибрация, возникшая при нарушении границ охраняемого участка, будет передаваться на специальные сейсмические приборы.

Автономные системы делятся на следующие категории, определяющие способ создания рубежа периметра:

• радиоволновые (двух- и однопозиционные),
• ИК-излучатели (пассивные и активные),
• сейсмические (геофоны).

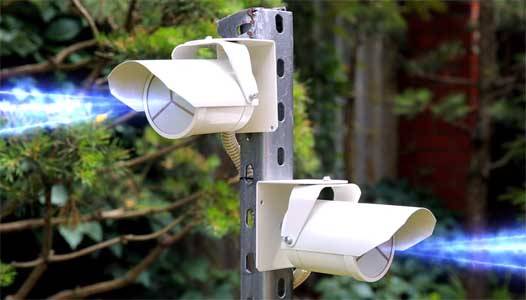

Радиоволновые или, как их еще называют, радиолучевые системы оповещения контролируют проникновение на объект, реагируя на искажения электромагнитного поля.

Однопозиционные датчики используются на прямых границах периметра, создавая линейное поле, реагирующее на пересечение участка. Двухпозиционные же являются генераторами стабильного излучения, создающими объемную территориальную границу.

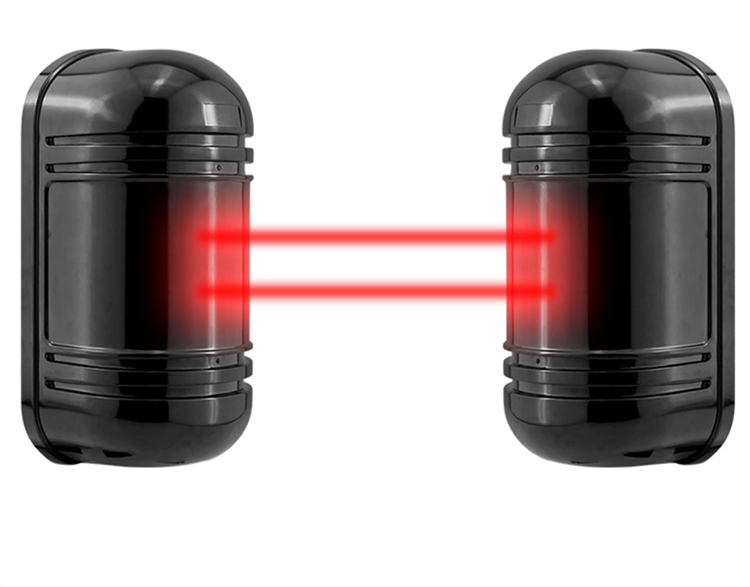

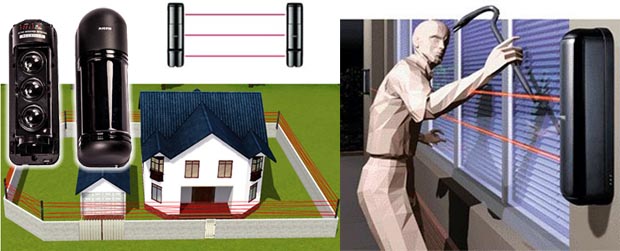

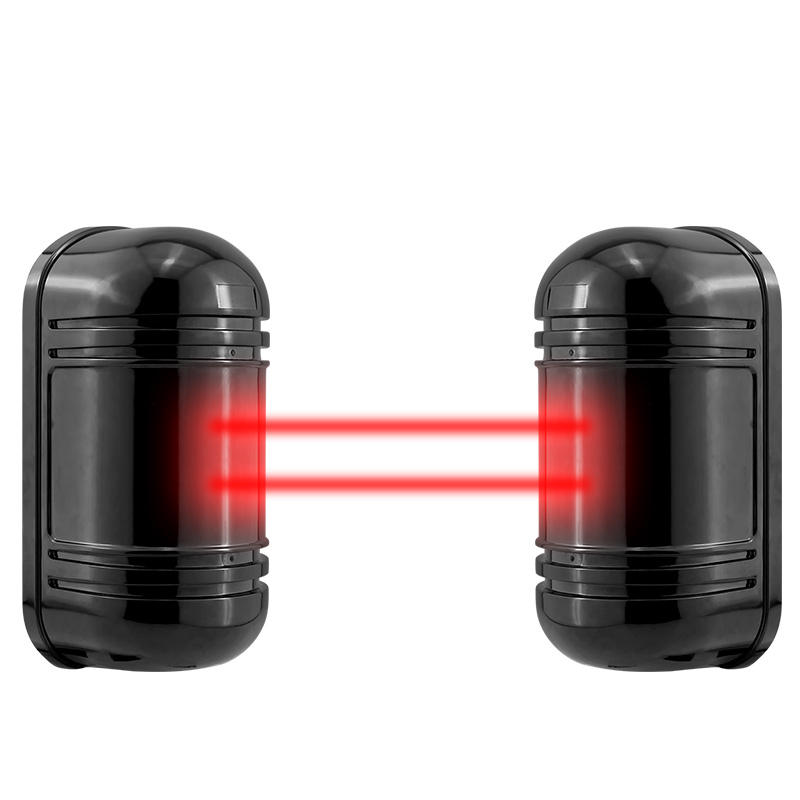

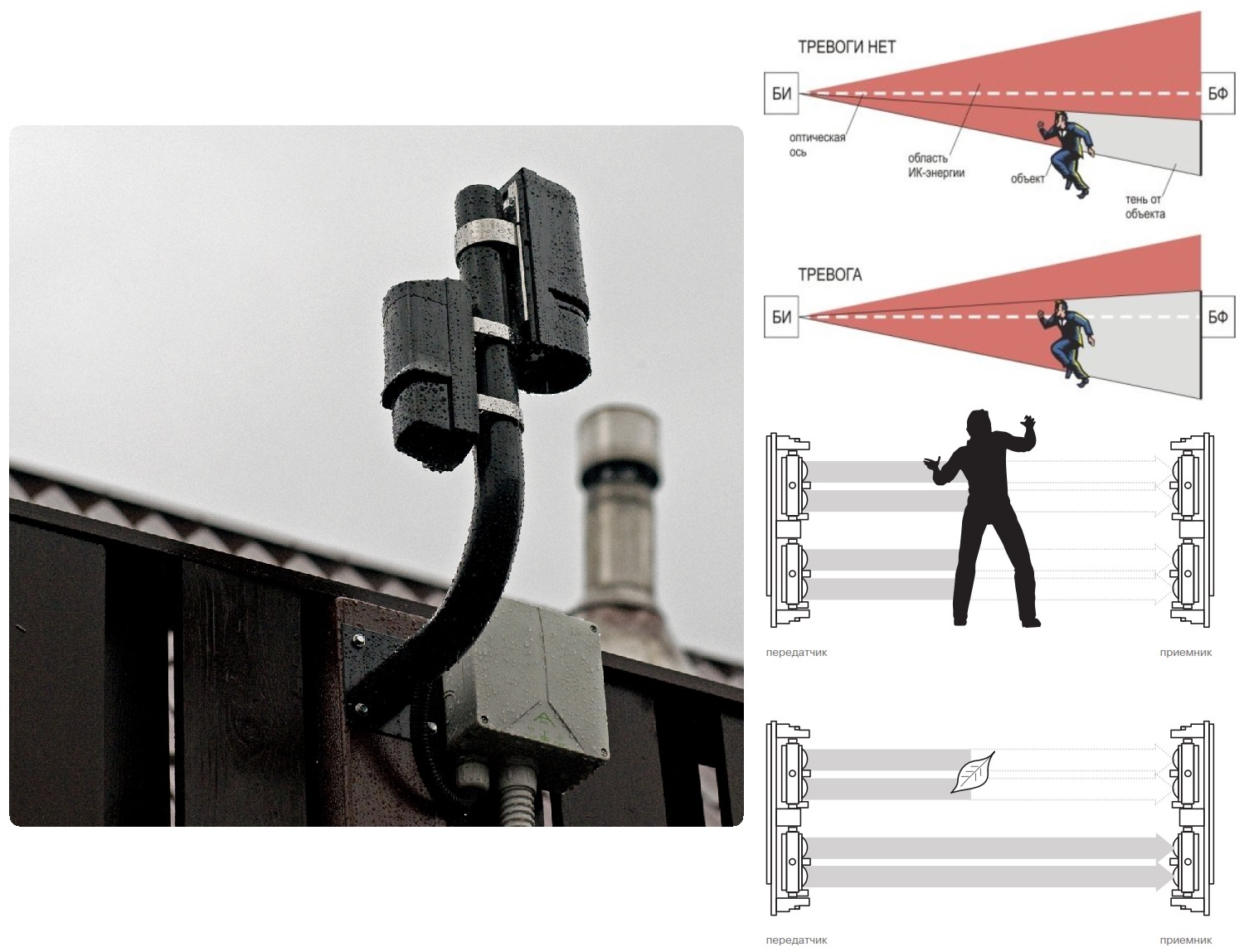

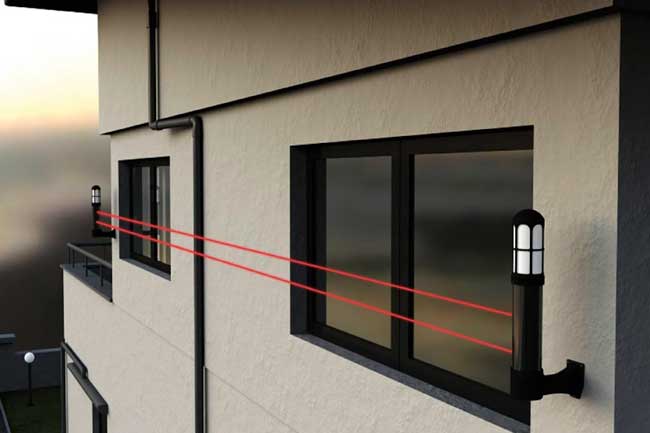

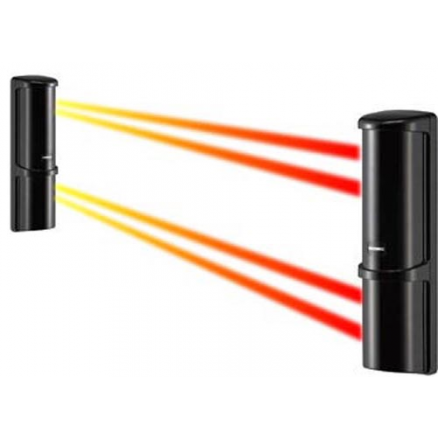

Активные ИК-датчики работают с помощью принимающего и передающего элементов. Они формируют невидимый человеческому глазу луч, при пересечении которого срабатывает сигнал оповещения. Пассивные датчики реагируют на появление на территории охраняемой зоны живого существа.

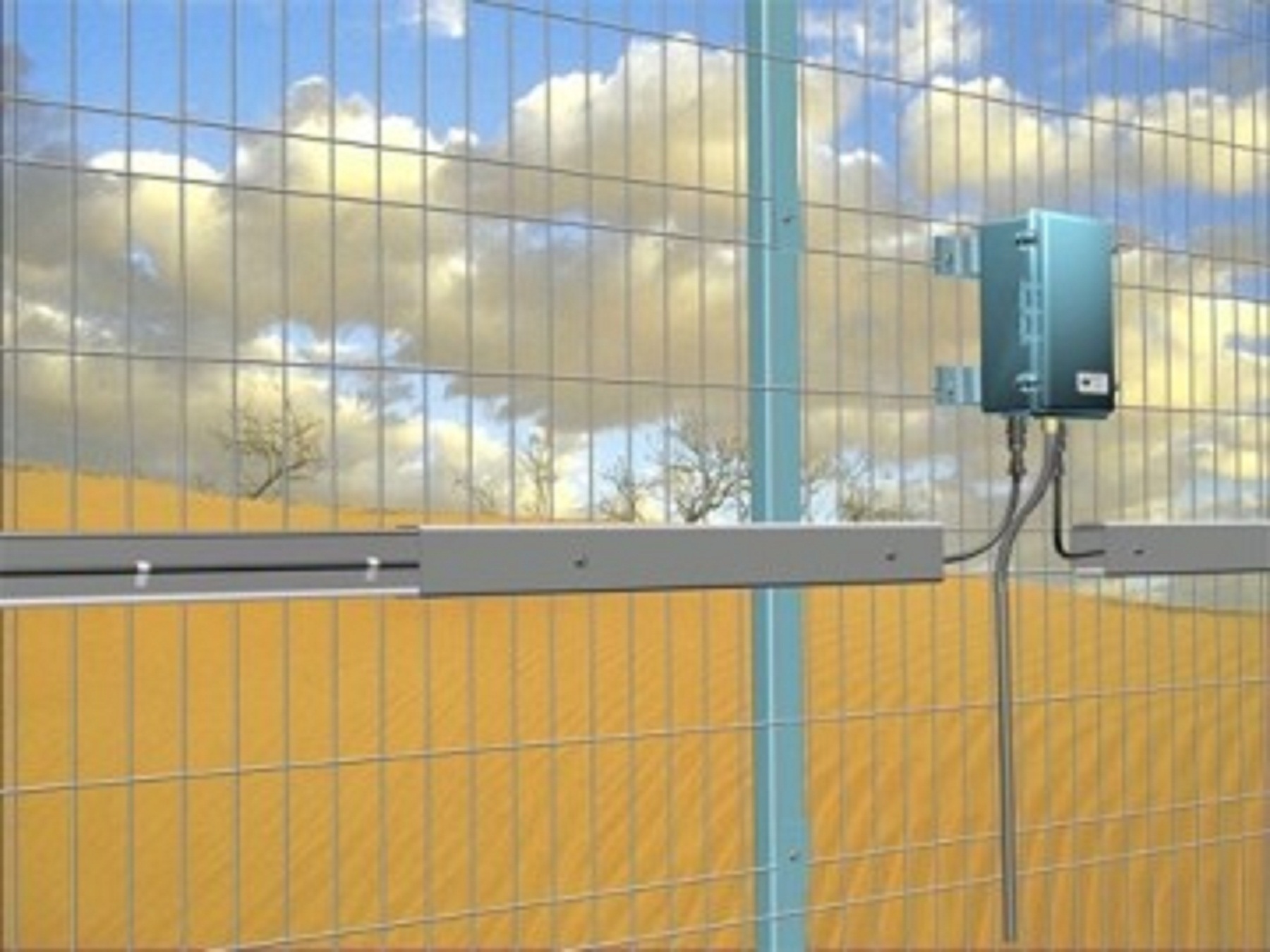

Сейсмическая сигнализация представляет собой один из способов вибрационного оповещения. В отличие от прочих систем, где в качестве чувствительного элемента используется кабель, вибрационную активность засекают специальные датчики вибрации.

Они находятся под землей и их никак невозможно распознать, не нарушив границу участка. По этой причине такие датчики устанавливаются в таких местах, где контроль должен быть невидимым.

Разводка контактной колодки

Подключить к минусу на сетевом фильтре постоянного тока или к клемме «масса» на контрольной панели.

Подключить к плюсовой клемме сетевого фильтра постоянного тока или контакту того же обозначения на контрольной панели;

Контакты 3 и 4 — «TAMPER» подключение функции защиты устройства от несанкционированного вскрытия, подключается к аналогично маркированным клеммам на контрольной панели.

С — подключается к центральному выходу реле.

NC – выход тревожного реле «нормально замкнутый», подключается к соответствующей клемме на контрольной панели.

ND – выход тревожно реле «нормально разомкнутый», обычно не используется, но к нему может быть подключен оконечный резистор

М – память.

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Размещение прибора

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

Микроволновой, Ультразвуковой,Инфракрасный

микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;

ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;

инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

• активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
• пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

• потолочные;
• стеновые.

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.

Параметры выбора

Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

• место размещения;
• способ крепления;
• степень защищенности;
• мощность и дальность оборудования;
• габариты и размеры;
• границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д.

возможность проведения точной настройки параметров работы аппарата

Интересно, что некоторые датчики могут срабатывать даже на дыхание человека

возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:

Размещение аппарата

• качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
• скорость включения освещения при наличии движения;
• эстетичность освещенности и внешний вид прибора;
• долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию

Принцип работы уличных датчиков движения для охраны периметра

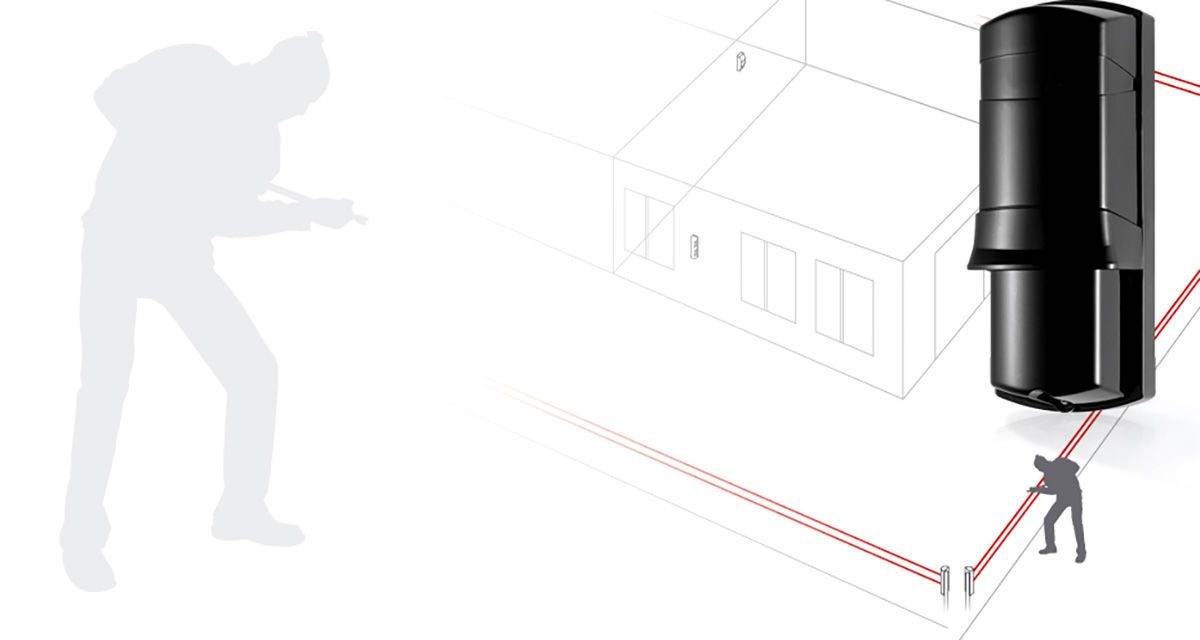

Охрана периметра участка

Охранные датчики представляют собой электронные приборы, основой которых являются сенсоры различного типа. Когда на сенсор поступает сигнал присутствия человека в охраняемой зоне, он вырабатывает информацию, которая в виде электрического импульса передается на приемное устройство. Там происходит обработка информации и задействуется заложенный в прибор алгоритм.

В зависимости от программы производится активация таких процессов:

• сирена,
• прожектор заливающего света,
• видеокамера,
• освещение в помещениях и на территории,
• громкоговоритель,
• выдвижение дополнительных препятствий,
• подача напряжения на ограждениях.

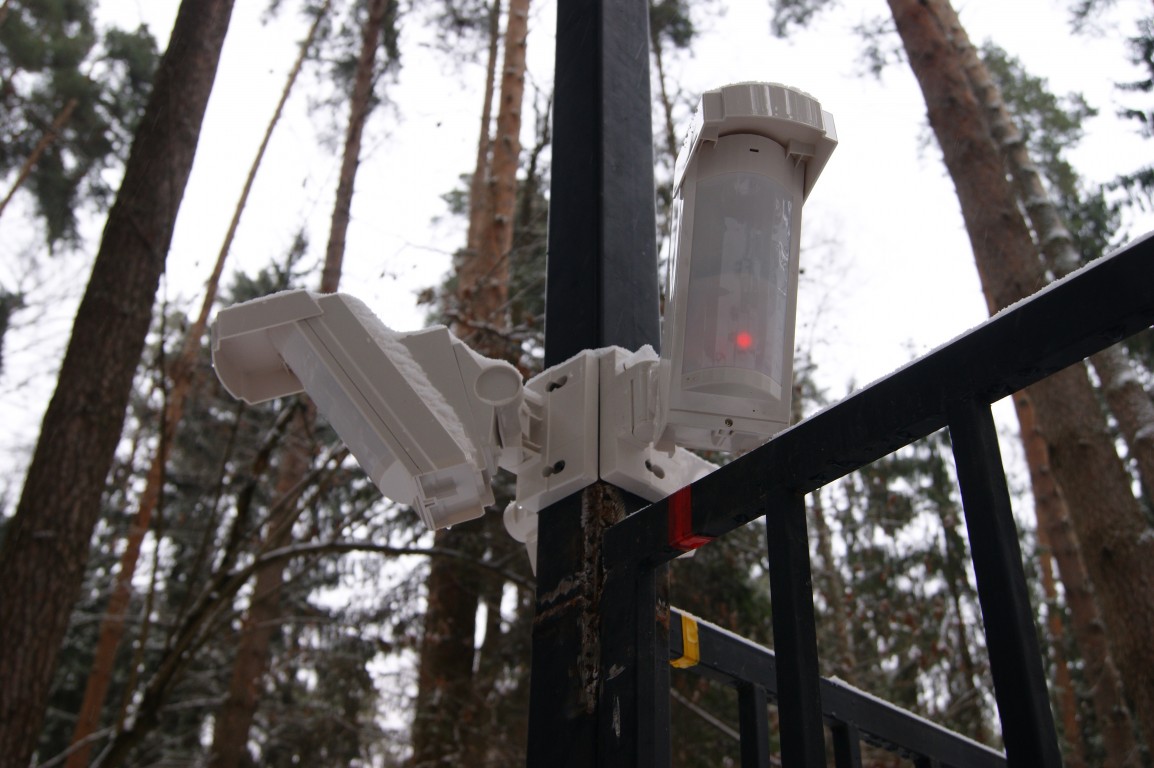

Внешние детекторы

D&D компании Crow – внешний ИК датчик. Угол обзора до 1400 метод получения линза Френеля, дальность обнаружения до 18м.

Используется пара независимых двойных пироприемников. Рабочие температуры в диапазоне от -350С до +500С.

Устройство имеет комбинированную аналогово-цифровую схему обработки сигнала.

Интегральная микросхема «ASIC», специально разработанная для детекторов фимой производителем имеет высокий уровень обработки сигнала и степень фильтрации шумов.

Каждая операция устройства проходит режим авто-тестирования.

Благодаря цифровой обработке сигнала датчик имеет высокий уровень защищенности от электромагнитных и радиоизлучений, а так же обладает функцией температурной компенсации и фильтрации белого света.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Рейтинг лучших моделей

На современном рынке представлено огромное количество моделей, которые отличаются своими функциональными возможностями и внешним видом.

Одним из наиболее популярных и востребованных датчиков движения является «Страж», который предназначен для отслеживания передвижения в охраняемом помещении. Отличительная особенность устройства заключается в его точности, благодаря чему оно никак не реагирует на небольших животных, если их масса менее 25 кг. Датчик этой модели работает на основе инфракрасных лучей. Среди отличительных преимуществ «Стража» можно выделить следующие:

• дальность действия составляет 12 метров;
• горизонтальный угол обнаружения – 110 градусов;
• вертикальный угол – 80 градусов;
• для работы нужно всего 12 Вольт;
• устройство не реагирует на объекты, масса которых составляет менее 25 кг.

Еще одной популярной моделью является датчик «Штора»,
который отличается надежностью и способностью работать в любых погодных условиях на расстоянии 50 м. Кроме того, эта модель характеризуется большим спектром настроек, что позволяет выбрать наиболее оптимальные режимы для любого помещения.

Другие области применения датчиков движения

Уличные датчики движения используются не только для охраны территорий. Их устанавливают в тех местах, где в ночное время редкие прохожие могут наткнуться на неожиданные препятствия и получить травмы. Время перехода в режим ожидания устанавливают таким образом, чтобы человек неспешно прошёл тёмный участок дороги с запасом в 2-3 минуты.

Наружные ДД стали устанавливать в местах перехода улиц с плотным потоком трaнcпорта. Появление пешеходов перед переходом фиксирует всепогодный датчик движения и включает зелёный сигнал светофора.

Знание о том, что на определённом участке установлена охранная сигнализация, отбивает охоту у злоумышленников проникнуть на чужую территорию. Датчики движения предотвратят воровство и порчу имущества, сохранят посевы сельскохозяйственных культур от потравы животными и исключат хищения урожая.

Установка

Чтобы объемный датчик максимально соответствовал прямому назначению, исключал ложные срабатывания, оберегался от физического воздействия и влияния окружающей среды, при его установке необходимо придерживаться определенных правил.

Рекомендации по расположению датчика объема

При расположении датчиков объема следует учитывать его технические характеристики и соблюдать следующие условия:

• Жесткое крепление, не допускающее вибрацию и возможность срыва.
• Исключение попадания на сенсор прямых солнечных лучей.
• В контролируемой зоне не должно находиться обогревателей, кондиционеров и других приборов, влияющих на изменение окружающей температуры.
• При использовании в одном помещении нескольких датчиков объема СВЧ-типа, необходимо позаботиться о несоответствии их радиочастотных диапазонов. В противном случае возможны взаимные наводки и помехи, приводящие к некорректной работе системы и ложным срабатываниям.
• Установка оптических детекторов объема должна исключать направление сенсора в сторону окон, во избежание засветки фарами автомобилей или источниками уличного освещения.

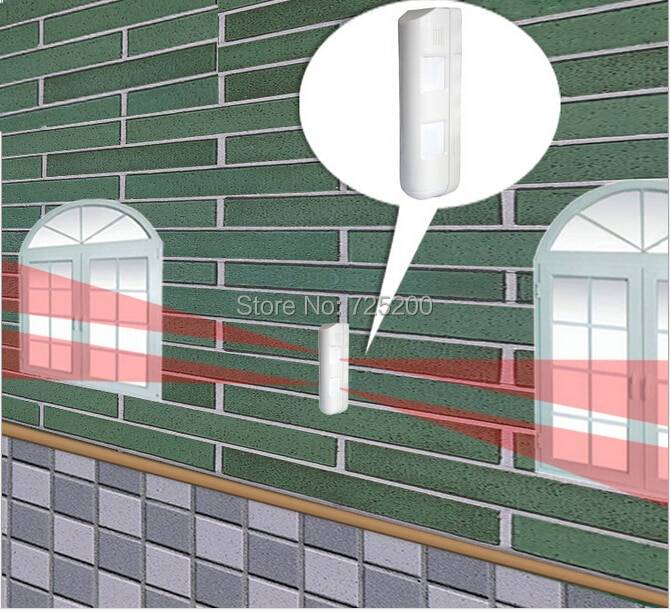

Объемные детекторы движения могут крепиться на стены и потолок, выноситься при помощи кронштейнов или располагаться по углам. Потолочное расположение обеспечивает обзор 360⁰. Одной из наиболее эффективных схем считается «штора», когда детектор устанавливается на высоте двух метров непосредственно над входом.

Схемы расстановки

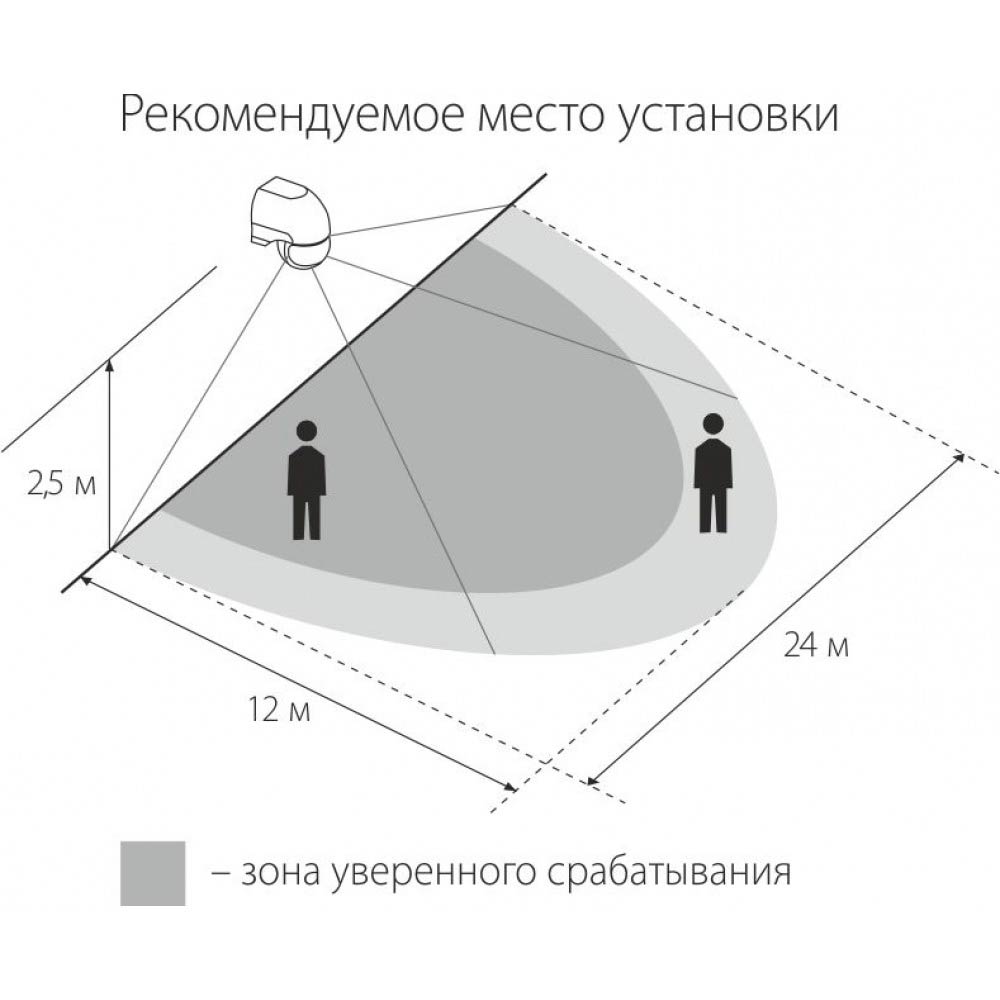

Эффективность датчиков объема зависит от правильной расстановки. Одной из наиболее эффективных схем считается «штора», когда детектор устанавливается на высоте двух метров непосредственно над входом (Рис. 2).

Рис. 2

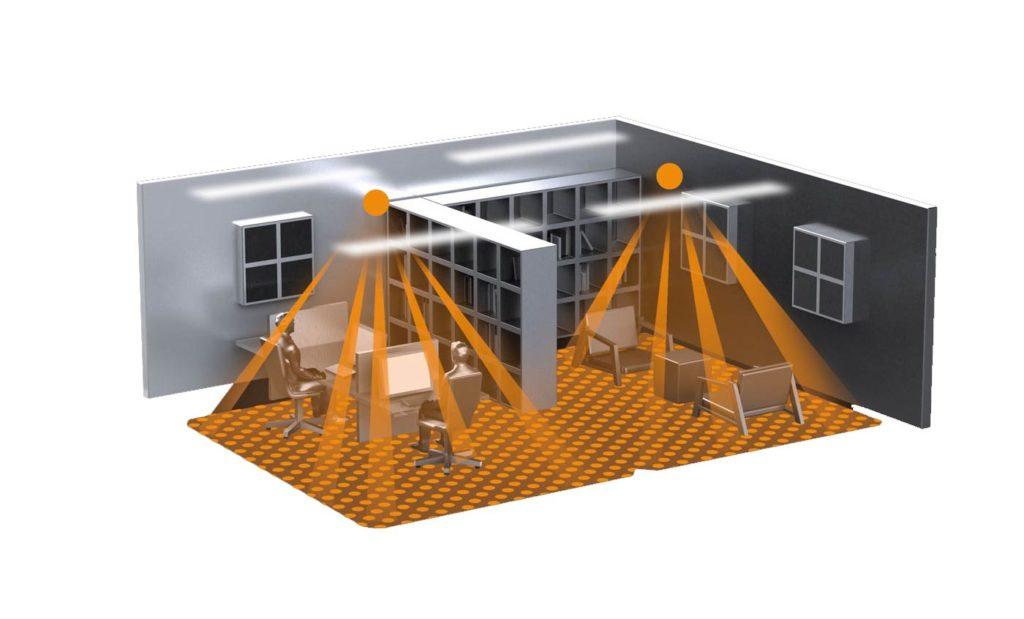

На рисунке 3 представлена схема охвата потолочного варианта объемного детектора движения.

Рис. 2

Примерное расположение объемных датчиков в квартире изображено на рисунке 4.

Рис. 4

Принцип установки

Принцип установки объемных датчиков движения подразумевает расположение приборов с учетом особенностей самих приборов и окружающего пространства

Из основных характеристик объемного датчика движения наибольшее внимание уделяется:

• дальности действия в метрах;
• диапазону обнаружения – 120–360⁰;
• защите от подкрадывания.

При уличном размещении особую значимость приобретает класс пыле влагозащиты, а также антивандальное исполнение.

В случае, если устройство не в состоянии полностью охватить требуемую зону, устанавливается несколько приборов, с условием исключения взаимных помех.

Монтажные работы

При сносных познаниях в электротехнике и слесарном деле, наличие инструмента и умелых рук, самостоятельный монтаж объемного детектора движения не вызовет затруднений.

После выбора и приобретения прибора необходимо:

1. Ознакомиться с инструкцией (она прилагается к каждой системе, обычно в коробке находится буклетик с инструкцией по установке и настройке).
2. Выбрать оптимальное место расположения и сделать соответствующую разводку.
3. Разобрать устройство и закрепить его согласно предварительной разметке.
4. Подсоединить провода по прилагаемой схеме.
5. Закрыть прибор.
6. Включить сигнализацию и произвести необходимые настройки.

При подключении беспроводного датчика к охранной системе сигнализации GSM, монтажные работы упрощаются, поскольку при установке прибора останется позаботиться только о питании. При выборе такого варианта, владелец получит возможность получать уведомления о срабатывании датчика независимо от места нахождения.

Монтаж, подключение и настройка датчиков движения

Мало купить качественный датчик, нужно еще правильно его установить, чтобы он полноценно выполнял свои функции. Особенности монтажа этого оборудования зависят от места их установки: в помещении или на улице.

Наружная установка датчиков движения предполагает соблюдение следующих правил:

1. Монтируйте приборы только там, где на них не будут попадать потоки воздуха, особенно теплого. Так что следите, чтобы рядом с местом установки не было систем обогрева или вентиляции. Особенно важен этот фактор, когда речь идет об инфракрасных датчиках.
2. Крепить устройства нужно только на устойчивые конструкции, которые не вибрируют и не шатаются. Следите, чтобы кронштейны, на которые фиксируется датчик, тоже не были подвижными.
3. Датчики движения нельзя устанавливать там, где они долгое время будут находиться под прямыми солнечными лучами. Если нет возможности соблюсти это правило, покупайте специальные уличные датчики, они имеют защитный козырек.
4. Устанавливайте датчики подальше от приборов с электромагнитным излучением, иначе столкнетесь с проблемой частых ложных срабатываний.

Когда подходящее место для установки найдено и датчики надежно закреплены, нужно их правильно подключить. В приоритете электрическая схема подключения. А вообще, к большей части датчиков прилагается своя схема, отклоняться от которой не рекомендуется.

Важно учитывать то, чтобы нагрузка не превышала отмеченную в паспорте прибора. Иначе придется вклинить в цепь питания дополнительно реле или электромагнитный пускатель, чтобы система не перегревалась от нагрузочного тока

Всего есть несколько схем подключения датчиков движения:

• с выключателем;
• без выключателя;
• с помощью реле;
• с последовательным соединением сенсоров.

Удобным вариантом является установка вместе с датчиком шунтирующего выключателя. Этот элемент, когда размыкаются его контакты, переводит систему в режим охраны.

Когда будете подключать датчики, не упустите из виду полярность системы питания и ее маркировку.

Подключенные датчики движения осталось только настроить на правильную работу. Сразу настроить устройства как надо вряд ли получится. Все равно придется донастраивать датчики уже в процессе их работы.

Настроить в датчике вам нужно всего два параметра:

• чувствительность;
• время перехода в охраняющий режим.

Вы сами определяете, какими будут эти показатели, в зависимости от специфики места, где установлены датчики, и их предназначения.

Датчики движения — очень полезное приспособление. Но не стоит забывать о том, что эффективную защиту от проникновения злоумышленников они дадут только в комплексе с другими элементами системы охраны: камерами видеонаблюдения и сигнализацией.

Проблема безопасности придомовых территорий решается применением современных электронных приборов. Датчики движения для охраны периметра уличные вместе с видеонаблюдением и сигнализацией представляют собой совершенный сторожевой комплекс.

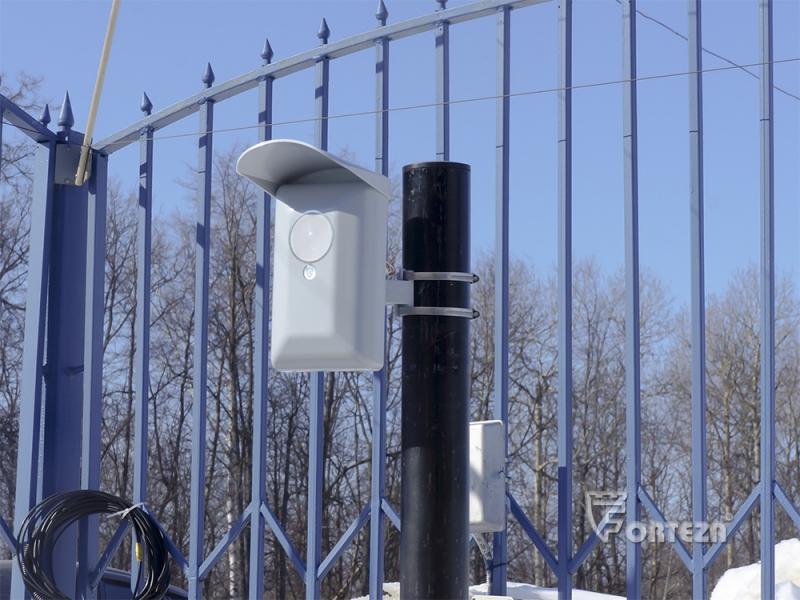

Уличный детектор

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:

  • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
• Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
• Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Критерии выбора уличного датчика движения

При выборе уличных датчиков движения учитывают несколько факторов, влияющих на их работу. Если сделать это правильно, то можно получить полноценную охранную систему.

Погодные условия

Правильная работа приборов гарантируется производителем в пределах определенного диапазона климатических параметров (температуры, влажности воздуха, атмосферного давления). Производитель указывает эти характеристики в паспорте и нужно выбирать устройство, подходящее по параметрам для конкретного места. Кроме того, стоит учесть, что дальность действия инфракрасных датчиков резко снижается в условиях недостаточной видимости. Поэтому если в планируемом месте размещения часты туманы, сильные дожди и снегопады или возможно частое появление дыма, то нужно увеличить количество датчиков по сравнению с обычными условиями, либо использовать датчики других типов.

Особенности окружающей обстановки

На выбор типа датчиков влияет и такой фактор, как присутствие на охраняемом периметре домашних животных. Ряд инфракрасных датчиков можно установить и настроить так, чтобы не было срабатываний от перемещения животных. Инфракрасные датчики работают в зоне прямой видимости. Так как они реагируют на ИК излучение, датчик не сработает, если между объектом и датчиком существует преграда. Радиоволновые датчики будут реагировать на движение за преградами (например, позади теплицы, беседки, деревьев или кустарников).

Наличие и конструкция ограждения

Конечно, бывают случаи, когда охраняемый периметр не огорожен. В этом случае можно использовать комбинацию сейсмических и радиолучевых датчиков, которые смогут выявлять факты нарушения периметра. Однако эти датчики достаточно дороги, их установку и наладку в таких случаях лучше поручить охранным фирмам.

При наличии ограждения задача охраны периметра упрощается и используются датчики других типов. Кроме того, можно дополнительно установить вибрационные датчики непосредственно на ограждение для выявления случаев злонамеренного пересечения границ периметра через ограждение.

Принцип работы уличных датчиков движения для охраны периметра

Охрана периметра участка

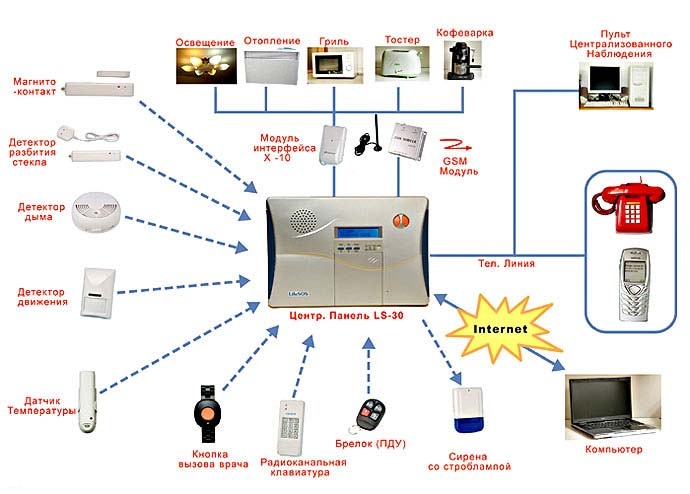

Охранные датчики представляют собой электронные приборы, основой которых являются сенсоры различного типа. Когда на сенсор поступает сигнал присутствия человека в охраняемой зоне, он вырабатывает информацию, которая в виде электрического импульса передается на приемное устройство. Там происходит обработка информации и задействуется заложенный в прибор алгоритм.

В зависимости от программы производится активация таких процессов:

• сирена;
• прожектор заливающего света;
• видеокамера;
• освещение в помещениях и на территории;
• громкоговоритель;
• выдвижение дополнительных препятствий;
• подача напряжения на ограждениях.

Как выбрать?

Для того чтобы датчик движения мог в полной степени выполнять возложенные на него обязательства, следует пристальное внимание уделить процессу выбора. Во время подбора наиболее оптимального устройства стоит руководствоваться определенными знаниями

Первое, на что нужно обратить внимание – это область использования подобного датчика.

Кроме того, особое значение имеет место установки, а также климатические особенности региона.
Это оказывает прямое влияние на способ крепления модели датчика и степень защищенности. На современном рынке представлены устройства, которые отличаются защищенностью от воздействия влаги и пыли.

Нельзя также забывать о конфигурации и особенностях настройки.
Отличительная особенность подобных датчиков заключается в том, что они ведут регистрацию только в видимой области.
Однако зона действия может уменьшаться или увеличиваться в зависимости от наличия стеклянных элементов, так как они не позволяют излучению проходить.

Следующий параметр, на который стоит обязательно обратить внимание – настройка времени в процессе управления прибором.
Это крайне важно для помещений, которые отличаются большой площадью, что требует монтажа нескольких датчиков. При выборе датчика движения нужно учитывать также угол восприятия устройства.
Например, инфракрасные модели отличаются углом обзора до 360 градусов. Если нужно следить только за выходом из помещения, то достаточно установить прибор с углом обзора 180 градусов

Если нужно следить только за выходом из помещения, то достаточно установить прибор с углом обзора 180 градусов

При выборе датчика движения нужно учитывать также угол восприятия устройства.
Например, инфракрасные модели отличаются углом обзора до 360 градусов. Если нужно следить только за выходом из помещения, то достаточно установить прибор с углом обзора 180 градусов.

Виды наиболее популярных ИК-датчиков

Пассивные ИК-датчики движения можно условно разделить по методу установки на настенные и потолочные. Последние особенно эффективны для контроля всего объема помещения, так как не имеют мертвых «саботажных» зон.

Применяются в основном для полного контроля малогабаритных помещений, где существую физические препятствия для распространения горизонтальных ИК лучей.

Для уменьшения количества ложных срабатываний у современных моделей детекторов движения применяют комбинированную схему получения и обработки сигнала.

Такие устройства имеют не только спаренные или счетверенные пироприемники но и дополнительный микроволновой излучатель. Корреляция между данными, получаемыми от двух типов излучателей, дает высокий уровень устойчивости к большинству типов помех.
