Параметры, требующие правильной настройки
При установке датчика движения важно правильно настроить его по углу обзора
Точная регулировка датчика движения зависит от корректной настройки самых важных опций. В современных приборах можно улучшить чувствительность и освещенность, угол установки и время задержки. При оптимальных значениях эти параметры дают возможность сэкономить до 50% электроэнергии.
Угол установки

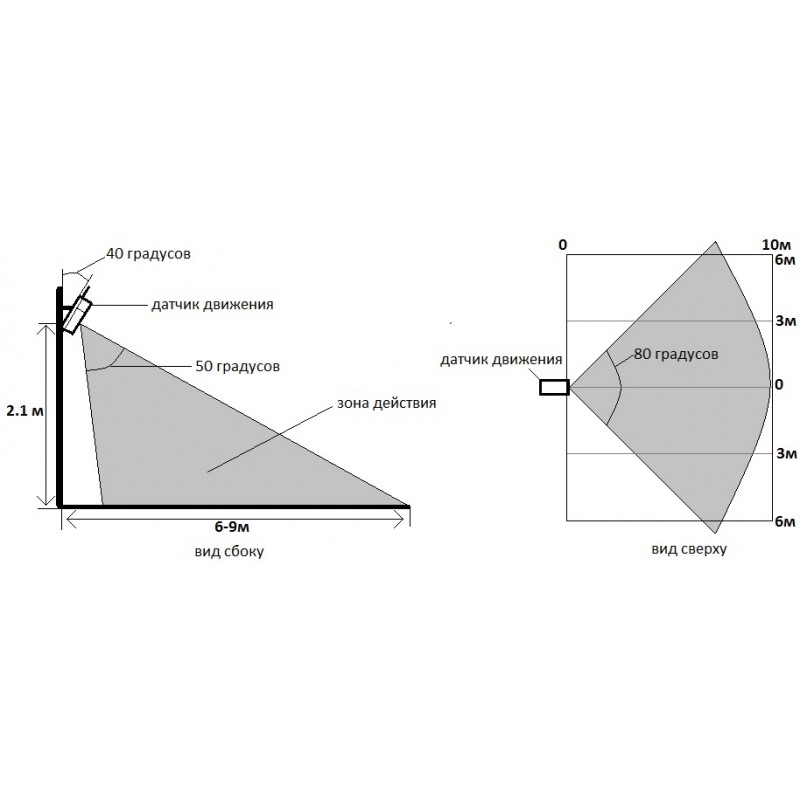

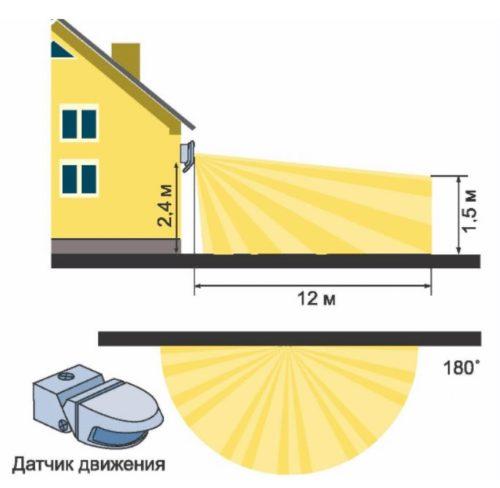

В первую очередь регулируют зону освещения прибора – угол установки. Большинство современных светильников оснащены детекторами, которые закреплены на шарнирах

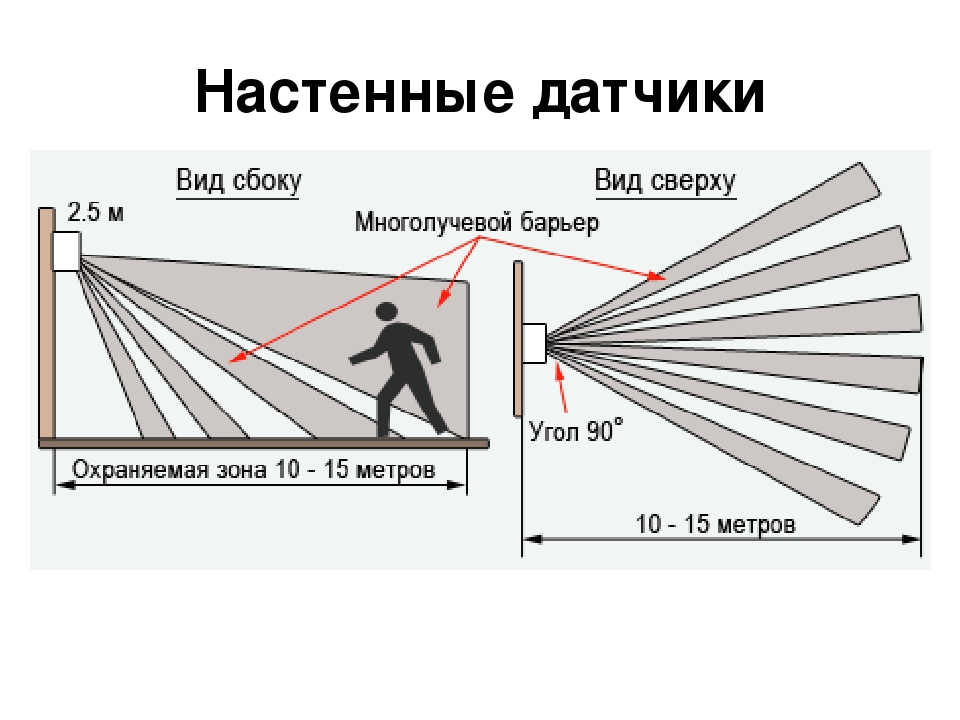

Угол нужно отрегулировать так, чтобы инфракрасные лучи распространялись на максимально большую площадь, при этом важно учитывать и высоту, на которой расположен датчик
Чувствительность
Чувствительность датчика – второй важный параметр работы
Вторым по важности параметром является чувствительность прибора, настройка которой считается самой сложной. Для регулировки используют специальное колесо на корпусе датчика с диапазоном от минимального до максимального. Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека
С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки
Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека. С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки.
Освещенность
Регулировать освещенность необходимо, чтобы прибор был настроен на включение света только после наступления сумерек. Во время первичной настройки выставляют максимальное значение параметра и доводят его до нужного значения вечером. Если в детекторе отсутствует регулятор, можно дополнительно подключить к прибору специальный датчик.
8 шагов для подключения датчика

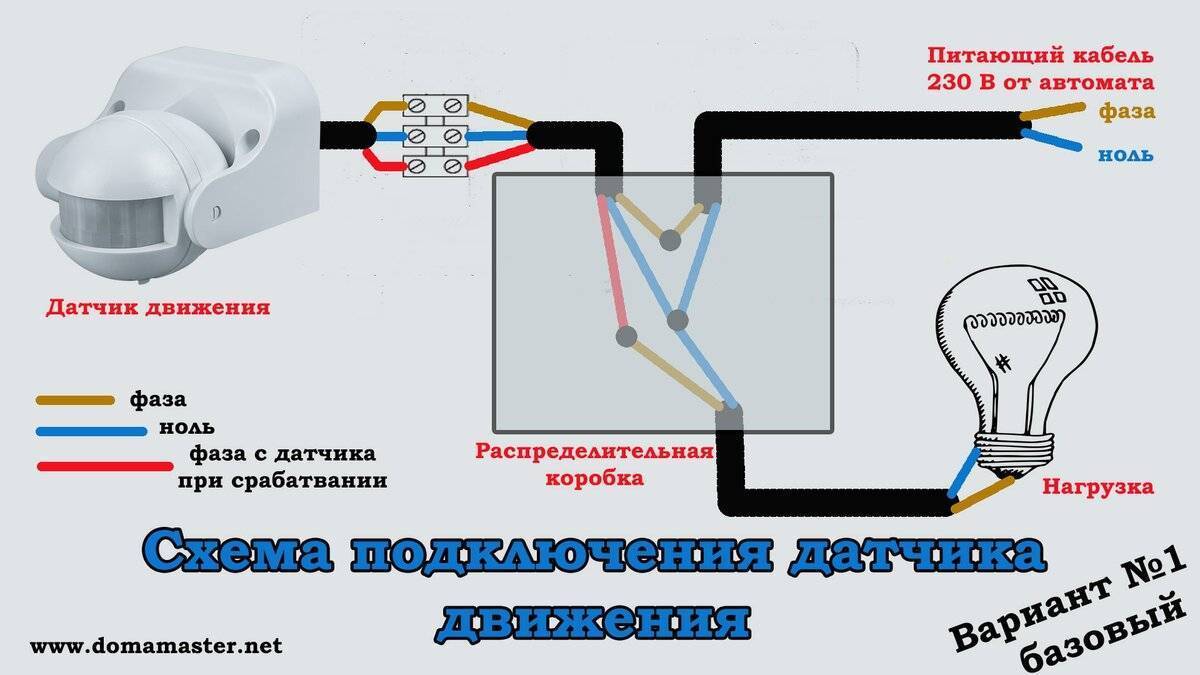

Схема
Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:
- В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.

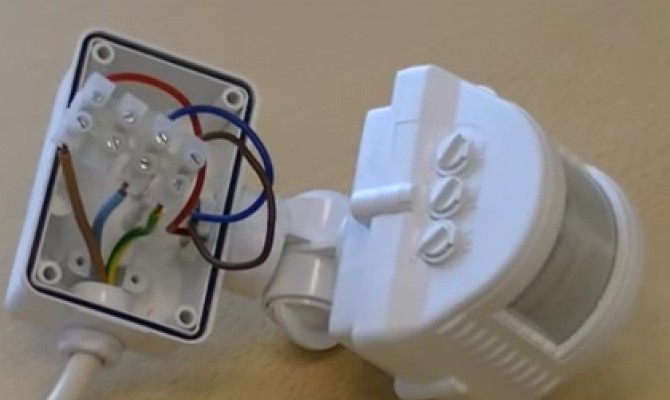

- С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.

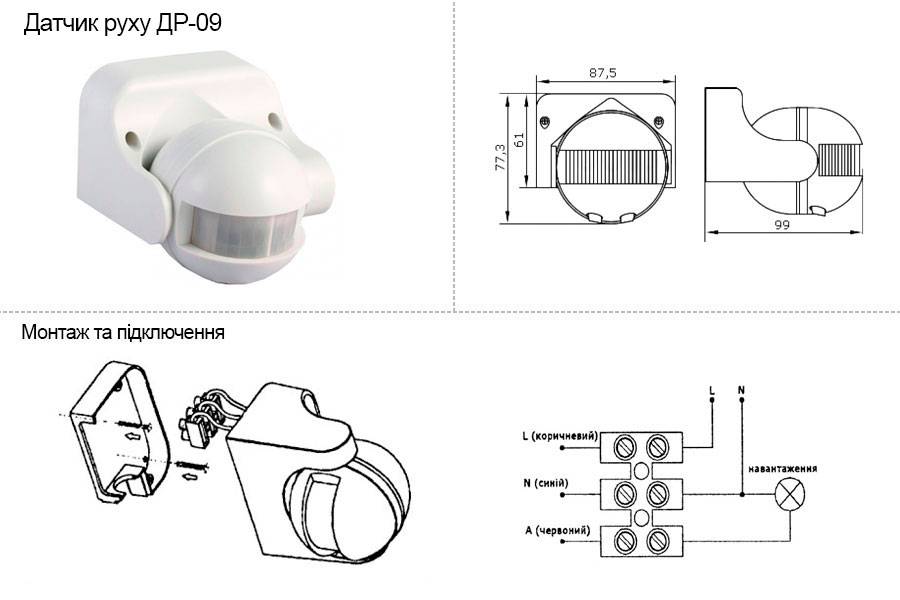

- Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.

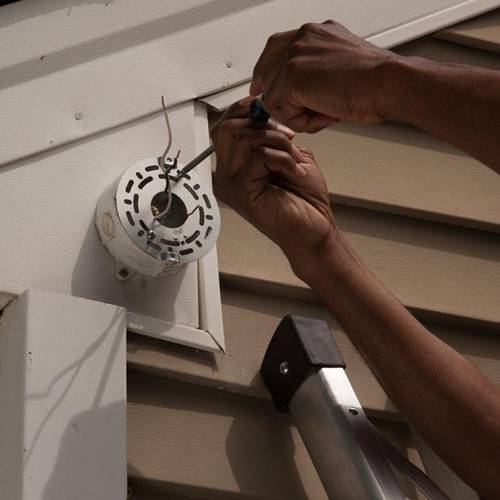

- Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
- Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
- Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
- Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
- Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

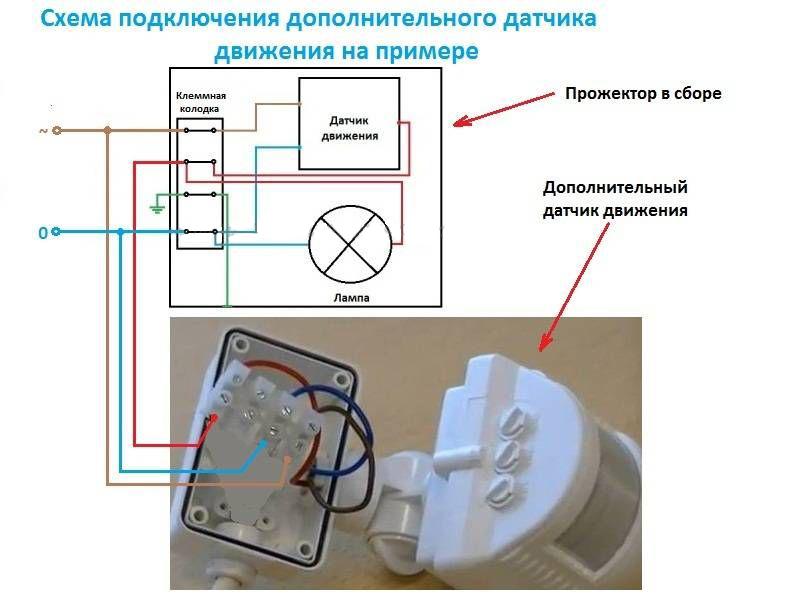

Сема и провода

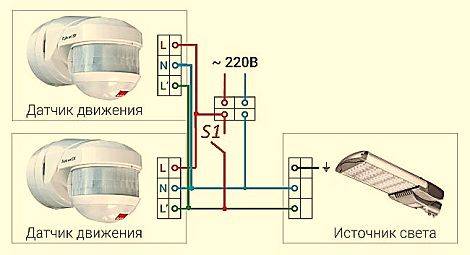

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство. Имеются ситуации, когда датчик необходимо подключить вместе с выключателем

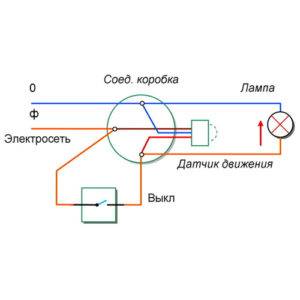

Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

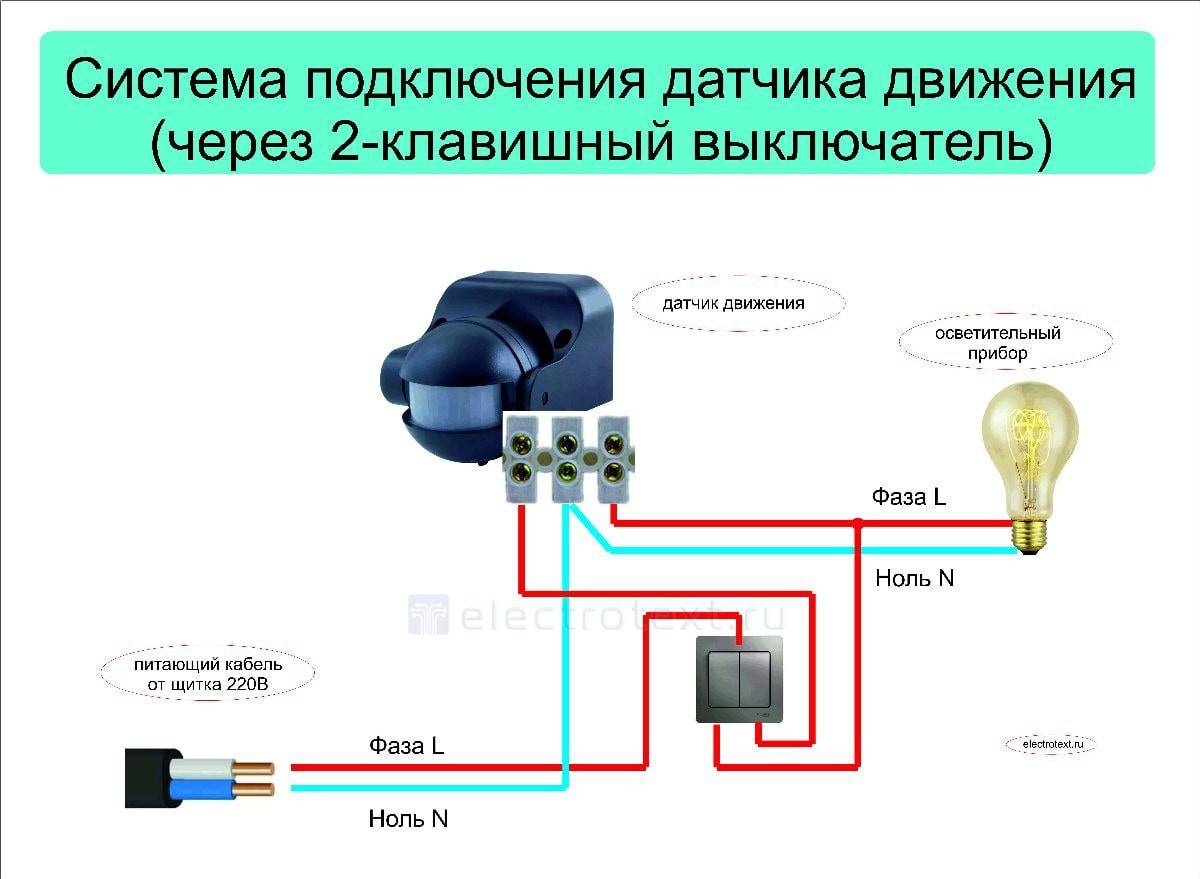

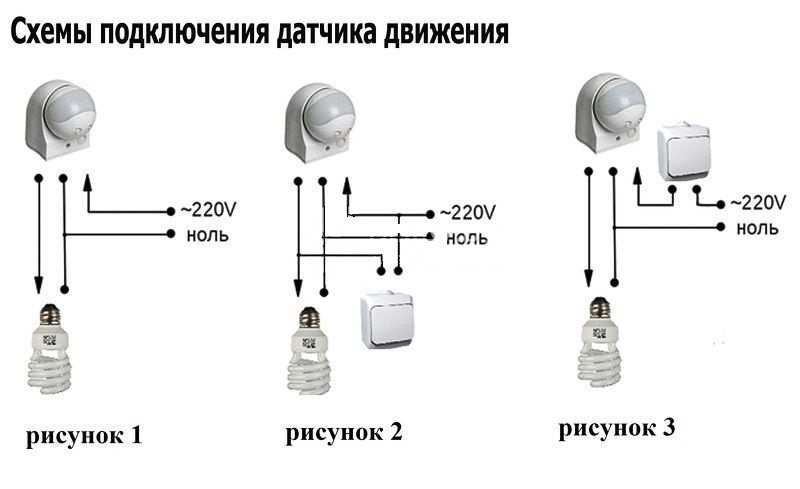

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:
- Находится провод, что станет протягиваться от выключателя до лампочки.
- К нему нужно подключить еще один, что станет направляться к красному контакту.
- Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
- Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.
Подключение датчика движения для освещения
Почему светодиодные прожекторы с датчиком движения – лучшее решение для улицы?
- Значительная экономия электроэнергии.
- Более долгий срок жизни LED-лампы по сравнению с обычной.
- Простота установки и эксплуатации.
- Возможность использования в качестве световой сигнализации.
- В большинстве устройств имеется защита от воздействия окружающей среды (дождя, снега, ветра).
- Экологическая безопасность — светодиодные лампы и прочие составные части светильника не токсичны и не требуют специальных условий утилизации.
Мы всегда рады помочь с выбором светодиодных прожекторов как розничным, так и оптовым покупателям. Наши специалисты помогут рассчитать необходимые характеристики светильника в зависимости от места, где он будет установлен. Если Вы находитесь в Москве, по запросу будет выполнена доставка и монтаж приборов.
Настройка и регулировка для освещения
Помимо грамотного подсоединения чувствительного элемента, проводимого согласно прилагаемой к нему схеме, обязательна его подготовка к работе, сводящаяся к установке ряда рабочих параметров. Настройка датчиков движения для освещения

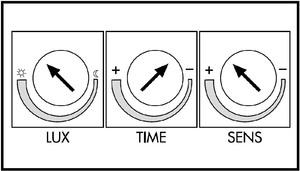

Панель настройки датчика движения
предполагает правильное выставление следующих величин:
- освещенность (маркировка «LUX»);
- задержка включения (обозначается как «TIME»);
- выставление чувствительности в схеме подключения инфракрасного датчика движения (под обозначением «SENS).
Рассмотрим каждый из этих параметров более подробно.
Регулировка по времени «TIME»
Регулировки датчиков движения по временному параметру осуществляются путем выставления длительности промежутка времени, которое осветитель будет гореть после того, как обнаружено перемещение в контролируемой зоне. Обычно данный параметр у типовых светильников варьируется в диапазоне от 1 до 600 секунд.
Существенное влияние на установку этого показателя оказывает скорость движения человека. От нее вообще зависит, сработает ли чувствительный элемент или нет.
В случае когда человек перемещается в контролируемой зоне очень быстро – паузу перед отключением освещения желательно сократить (зачем осветителю зря гореть?). При настройке такого прибора в гараже или другом подсобном помещении ее наоборот следует увеличить.
По уровню освещенности «LUX»
Параметр LUX предназначен для коррекции момента срабатывания датчика в зависимости от освещенности в данном помещении. При снижении ее до некоторого предела светильник включается автоматически. В приборе имеется механический регулятор порога срабатывания по освещению, который может меняться по желанию пользователя.
При малой освещенности на данном объекте параметр LUX выставляется на максимальное значение. В помещениях с повышенной яркостью его нужно будет установить на минимум.
Чувствительность к срабатыванию в зависимости от размера движущегося объекта «SENS»
В некоторых моделях датчиков движения имеется возможность регулировки чувствительности к освещению (SENS). При этом момент срабатывания зависит от выставленного показателя. Если данный образец срабатывает довольно часто, реагируя даже на микроскопические объекты – его чувствительность нужно снизить посредством встроенного регулятора.
Кроме того, в таких моделях допускается регулировать:
- Расстояние, на котором происходит надежное срабатывание (оно не должно превышать максимального значения 10-12 метров).
- Объем пространства, охватываемого чувствительным элементом (этой настройкой исключается его срабатывание при пролете птиц, например).
Регулировка датчика движения по объему захватываемого пространства
В большинстве образцов, работающих на улице (при подключении датчиков движения к прожектору, в частности) при переходе с зимнего времени на летний график обязательна перенастройка прибора. Это объясняется тем, что при смене температурного режима некоторые важные показатели в них сбиваются.
Монтаж и подключение «умного» прожектора
К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).
Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.
Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.
Подключение светильника
При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

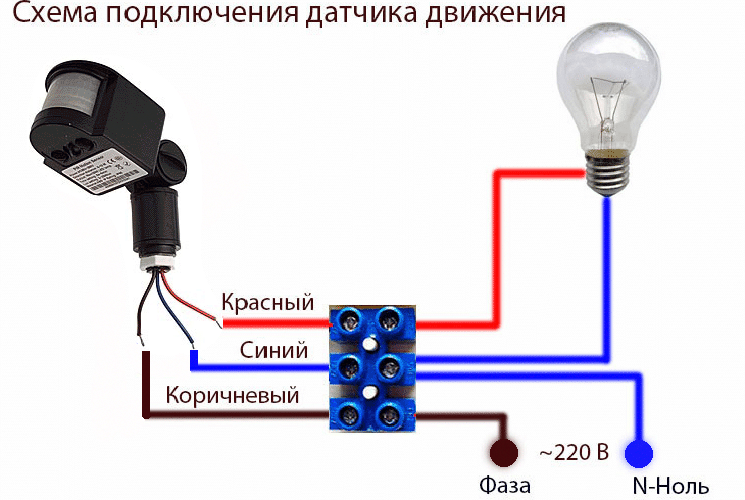

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:
- черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
- красный либо коричневый к Ф или L – это фаза;
- желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.
Установка осветительного прибора
У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.
Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

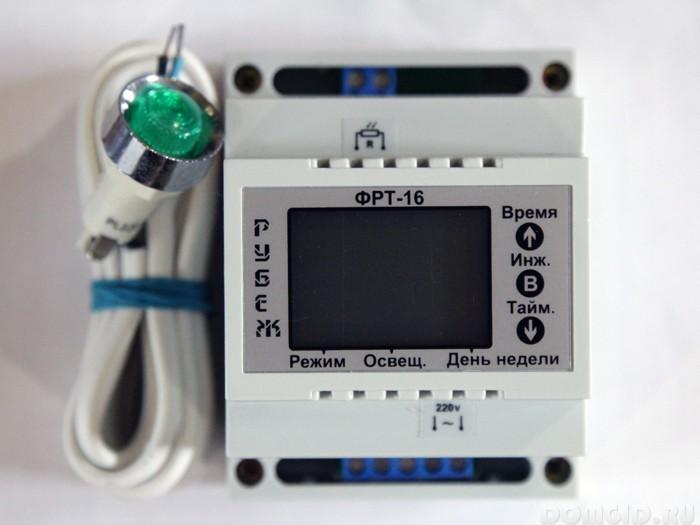

Где поставить фотореле и как его подключить?
Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:
- на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
- не стоит размещать источники искусственного света рядом с датчиком;
- размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
- высота должна быть удобной для обслуживания (мыть и убирать снег).
Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

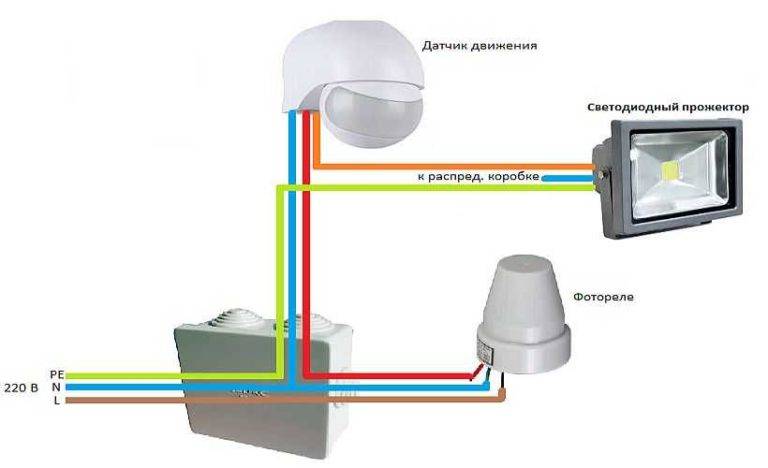

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

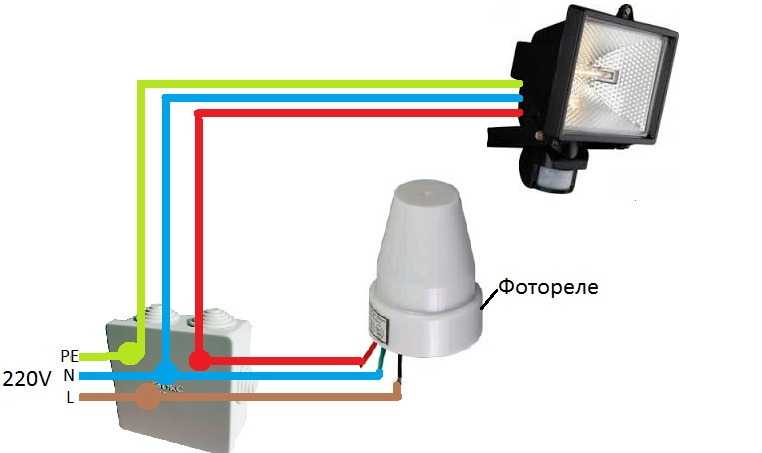

Схема подключения фотореле к уличному прожектору
Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.
Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.
Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.
Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.
Фотореле с выносным датчиком света
Как установить датчики движения для включения света своими руками
Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:
- Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
- Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на . Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
- До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.
Настройка прибора

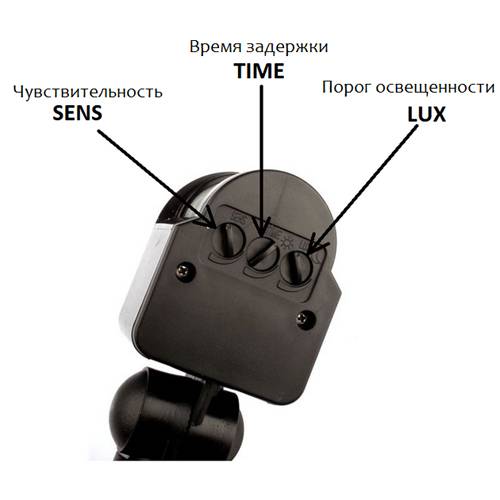

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:
- LUX.
Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям. - TIME.
Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум. - SENS
и MIC
. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.
Мнение эксперта
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”
Спросить у специалиста
“Если требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано
Это снижает чувствительность прибора”
Таблица с картинками к монтажу:
| Изображение | Этап монтажа |
|---|---|
 | Выбор места монтажа |
 | Осмотр прилагаемой схемы |
 | Зачищаем провода и присоединяем к домашнему освещению |
 | Настройка датчика клавишами |
 | Крепление |
Полезные рекомендации до того как подключить датчик движения для освещения
Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:
- Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
- Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.

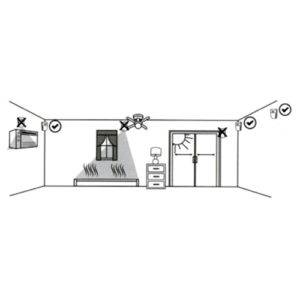

- Внутренние датчики не располагают рядом с или бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
- Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.
Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности.
Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.
Ассортимент выбора
На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.
Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.
Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.
Размещение прибора

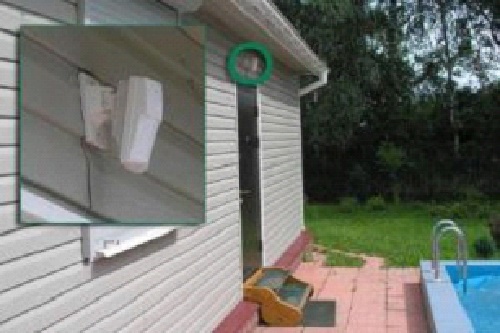

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.
Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.
Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:
Микроволновой, Ультразвуковой,Инфракрасный
микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;
ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;
инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.
На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:
- активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
- пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.
Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:
- потолочные;
- стеновые.
Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.
Параметры выбора
Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:
- место размещения;
- способ крепления;
- степень защищенности;
- мощность и дальность оборудования;
- габариты и размеры;
- границы, в которых должно происходить срабатывание сигнала;

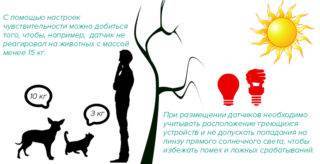

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д.
возможность проведения точной настройки параметров работы аппарата
Интересно, что некоторые датчики могут срабатывать даже на дыхание человека
возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.
Помимо этого выбор следует делать и на основании следующих параметров:
Размещение аппарата
- качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
- скорость включения освещения при наличии движения;
- эстетичность освещенности и внешний вид прибора;
- долговечность.
Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.
Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию
Классификация
Датчики представлены различными видами, каждый из которых лучше всего подходит для тех или иных условий эксплуатации. Например, датчики движения, устанавливаемые на улице, обладают высокой степенью защищенности корпуса с IP не ниже 55. Внутри помещений вполне достаточно IP22 и более.
В соответствии с типом питания приборы классифицируются на подключаемые к сети 220 вольт и беспроводные, питающиеся от аккумуляторов или батареек. Первая группа считается наиболее востребованной и многочисленной, а вторая используется преимущественно вместе с низковольтными осветительными приборами.
Основной классификацией являются способы, позволяющие определить начало движения в контролируемой зоне. Они основаны на различных принципах обнаружения:

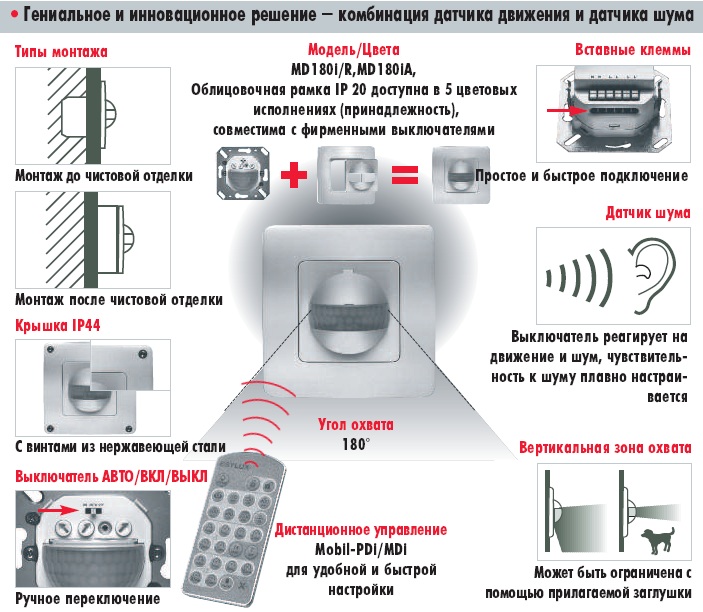

- Акустические устройства, реагирующие на шум. Относятся к категории пассивной аппаратуры. Они включаются при появлении различных звуков.
- Приборы движения и освещённости инфракрасного типа. Срабатывают при наличии теплового излучения, выделяемого теплокровными существами – людьми или животными. Реакция на животных нередко приводит к ложным срабатываниям. Эти виды датчиков тоже являются пассивной коммутационной аппаратурой.
- К видам активных устройств можно отнести различные типы микроволновых приборов, оборудованных сенсором. Они испускают излучение в микроволновом диапазоне и следят за их возвращением. Когда в зону контроля попадает передвигающийся объект, изменяющиеся волны дают команду на срабатывание или выключение прибора. Для охранных систем применяются устройства с повышенной чувствительностью, способные определять объект независимо от наличия конструктивных элементов и других помех.
- Примерно по аналогичной схеме работают ультразвуковые коммутирующие сигнальные устройства. Они отличаются лишь диапазоном, в котором происходит излучение волн. Применяются очень редко и только в нежилых помещениях, или используются как уличный прибор.
- Наиболее дорогими и эффективными считаются комбинированные устройства, сочетающие в себе различные способы фиксации движения. Такая конструкция предотвращает ложные срабатывания, повышая надежность следящих систем.
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

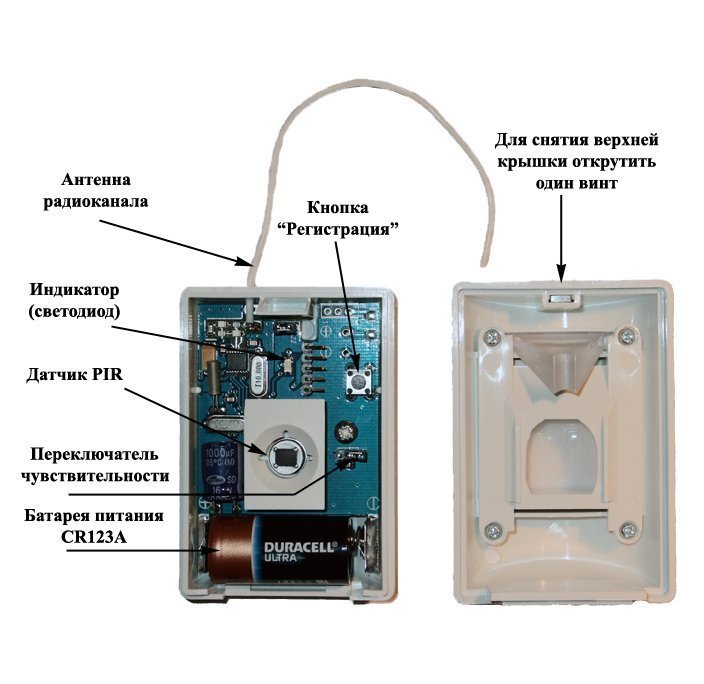

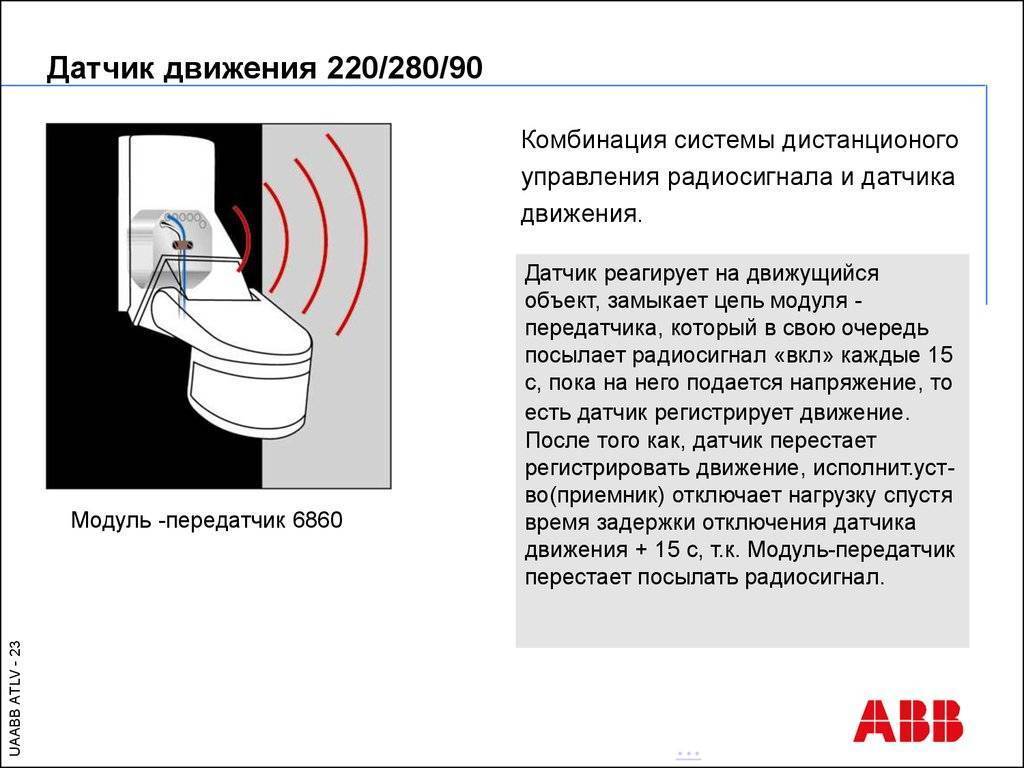

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

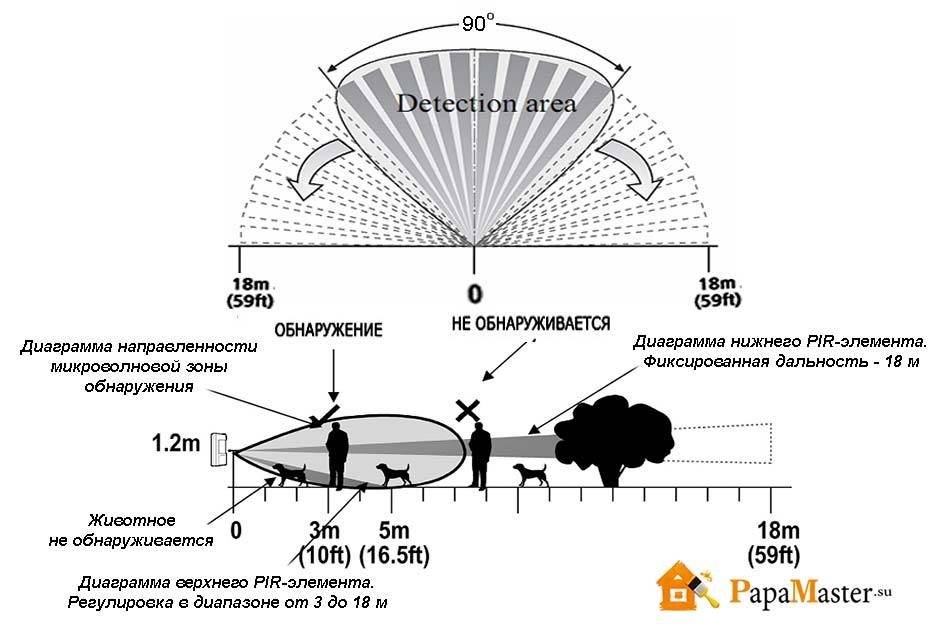

Угол обзора

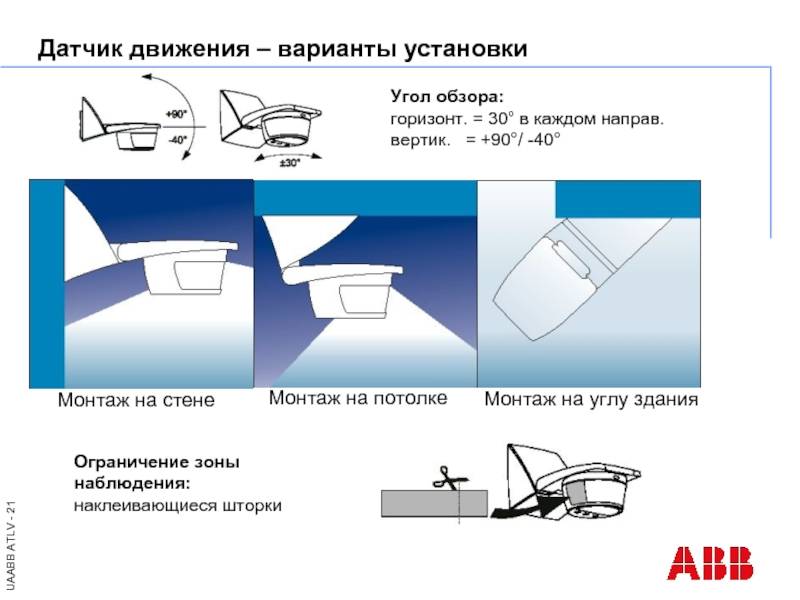

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Дальность действия выбирайте с запасом
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников
Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.
Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.
Способ и место установки
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

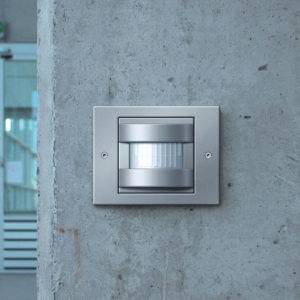

- Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
- на потолке;
на стене.
- Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
- Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
- Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.
Это все функции, которые могут быть полезны
Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
Типовые схемы коммутации
Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.
Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.
Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.
Схема включения датчика движения с выключателем
Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.
Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом
Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.
Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).
Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.
Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.
Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.
По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.
Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.
Схема подключения нескольких датчиков
Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.
Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.
Схема с пускателем или контактором
Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.
В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.
