Шведская утепленная фундаментная плита своими руками

Что представляет собой УШП (утепленная шведская плита)

Фундаменты УШП технологии представляют собой высокотехнологичные малоуглубленные основания, которые допустимо строить в регионах с самыми разными климатическими условиями. Главное удобство такого варианта состоит в возможности параллельно со строительством провести все необходимые коммуникации под зданием.

Определение

Утепленная шведская плита – это современная разновидность фундамента монолитного типа в виде утепленной с нижней части пенопластом плиты, со встроенным отоплением и коммуникациями.

Суть технологии

Суть технологии обустройства УШП состоит в создании многослойной структуры фундамента, который после изготовления и установки может выполнять функции пола, поскольку имеет идеально ровное бетонное основание. Фундамент расположен на тщательно утрамбованной и укрепленной подушке из щебенки и песка, что позволяет сделать основание достаточно прочным (укрепляется ребрами жесткости толщиной около 20 сантиметров).

Для придания высоких теплоизоляционных характеристик перед заливом бетонного основания проводится высококачественная теплоизоляция (основания и по бокам), к тому же есть возможность оборудовать встроенные в фундамент коммуникационные системы.

Теперь, собственно, и сам завершающий этап – заливка бетона.

Бетонная смесь подаётся непрерывно, чтобы исключить образование стыков и обязательно уплотняется глубинными вибраторами для равномерного заполнения внутреннего пространства и возможности появления пористой структуры, способствующей разрушительным процессам. Учтите, что контакт вибратора с трубопроводом «тёплого пола» и армирующей сеткой крайне нежелателен, поэтому работу по уплотнению раствора нужно выполнять не спеша и аккуратно. Помните: от того, насколько качественно будет уплотнён бетон, будет зависеть целостность плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, бетон лучше заполнит все образованные пустоты.

Опалубку можно снимать спустя 72 часа после заливки. Если работы проводятся в летнее время, плиту следует укрыть мешковиной или полиэтиленовой плёнкой, периодически увлажняя водой. В минусовые температуры, перед заливкой прокладывается система обогрева бетона. Только по прошествии двух недель, можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов.

После застывания бетона, завершающей работой будет шлифовка поверхности. Если этого не сделать, впоследствии вам потребуется заливать выравнивающую стяжку, что существенно увеличивает бюджет строительства вашего фундамента и дома в целом.

Вот и все. В данной статье я рассказал вам, как сделать Утепленную Шведскую Плиту. Как видите, это не так уж и сложно, как может показаться на первый взгляд, и сделать ее вы сможете самостоятельно. Но всегда следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите качественно выполненный фундамент.

На этом я говорю вам: До скорых встреч на моем Яндекс канале «»!

Не забывайте ставить лайки и подписываться на канал! Для меня это будет лучшим вознаграждением!

С уважением Руслан ВАЛЕЕВ.

Полезные ссылки:

“” – рассказываю о том, как самостоятельно сделать дренажную систему;

““- пишу о том,как самостоятельно выполнить монолитное перекрытие

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры

Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС

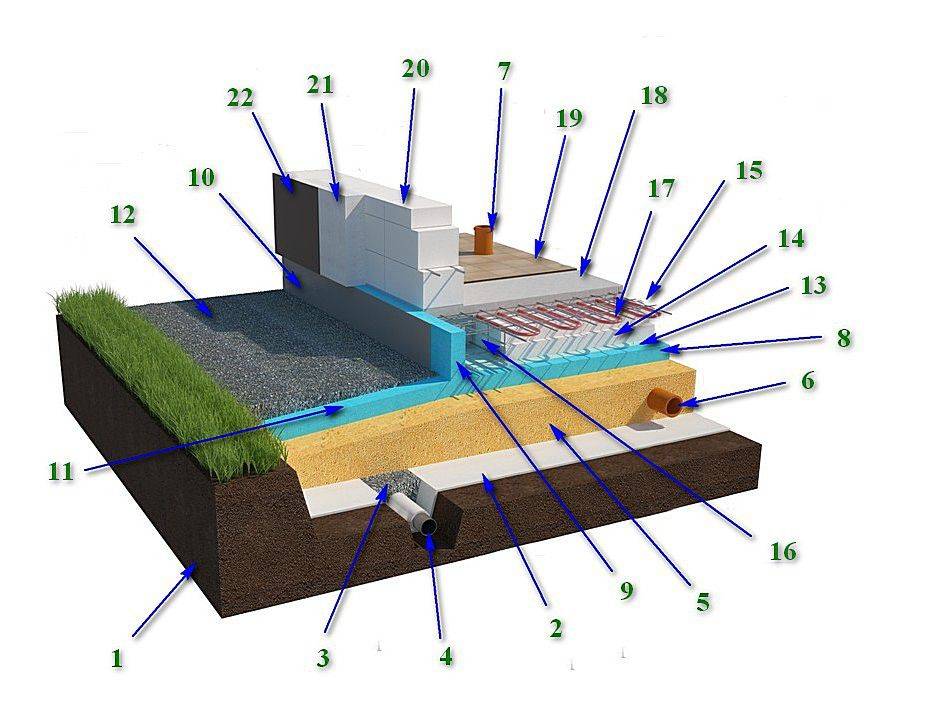

Состав фундамента УШП

   В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Что такое УШП?

УШП фундамент — прочный железобетонный монолит, укладываемый на слой теплоизолирующего материала. Эта технология была изобретена и опробована в суровых климатических условиях Скандинавии, где отлично проявила себя. Поскольку отечественный климат не слишком отличается, то шведская плита нашла применение и в России.

В основе шведского фундамента лежит бетонный монолит, равномерно распределяющий давление на поверхность грунта. Расположенный под ним слой утеплителя защищает от промерзания, поэтому он не вспучивается при морозах, не осаживается при оттепелях. Теплоизоляция делает основание надежным, оно не растрескивается весь срок эксплуатации здания, гарантирует гидроизоляцию и прочную опору для стен.

Фундамент УШП имеет небольшую глубину, поэтому его можно применять в сложных условиях:

• при повышенном уровне грунтовых вод;
• на рыхлых, мягких и сыпучих грунтах;
• на ненадежных основаниях, которые могут сдвигаться или вспучиваться.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

• цемента;
• песка;
• щебня;
• воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

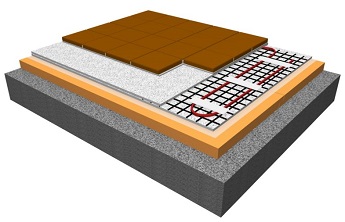

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции — бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое

Подробнее об этом — в видео инструкции в конце статьи.

Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

Снятие плодородного слоя почвы (в среднем 20-30- см).
Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания

Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов.
Укладка «Пеноплекса».
Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра.
Установка опалубки осуществляется с применением плитных и бортовых элементов.
Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней)

Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.
После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.

Технология строительства

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.

• Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
• Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
• Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.

• Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
• Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
• Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

• Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
• Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.

Сравнение УШП и утеплённого финского фундамента

В первую очередь УФФ хотят построить те застройщики, которые думают, как нивелировать ряд недостатков (как мнимых, так и реальных), присущих УШП. Это низкий цоколь. Здесь во многом сказывается российский менталитет и опасение, что невысокую плиту и стоящий на ней дом зимой заметёт снегом. Как показывает обширная практика использования УШП пользователями нашего портала, эта характеристика фундамента не особо влияет на удобство его эксплуатации.

Второй показатель — дороговизна устройства УШП на участках с большим перепадом высот. Сказывается большой объём подготовительных земляных работ. И третий фактор — высокая цена на УШП, а точнее, необходимость сразу выложить большую сумму за целый комплекс работ, связанных с возведением этого типа фундамента.

УШП — это настоящая система, состоящая из самого тела фундамента, дренажа, утеплённой отмостки и всех необходимых инженерных коммуникаций: тёплого пола, закладных под электрокабели и труб водоснабжения, системы канализации. А поверхность плиты уже готова под укладку чистового покрытия.

Кроме всего вышеперечисленного, УШП требует высокой культуры строительных работ от исполнителей, что не всегда возможно применительно к нашим условиям. Отсюда: для многих частных застройщиков УФФ более понятен, менее сложен в исполнении, а также позволяет растянуть работы по времени.

УФФ в итоге может оказаться дороже УШП, возможность «рассрочки» оплаты за весь цикл работ, а также привычный высокий цоколь или возможность устройства фундамента на неровном участке перевешивают.

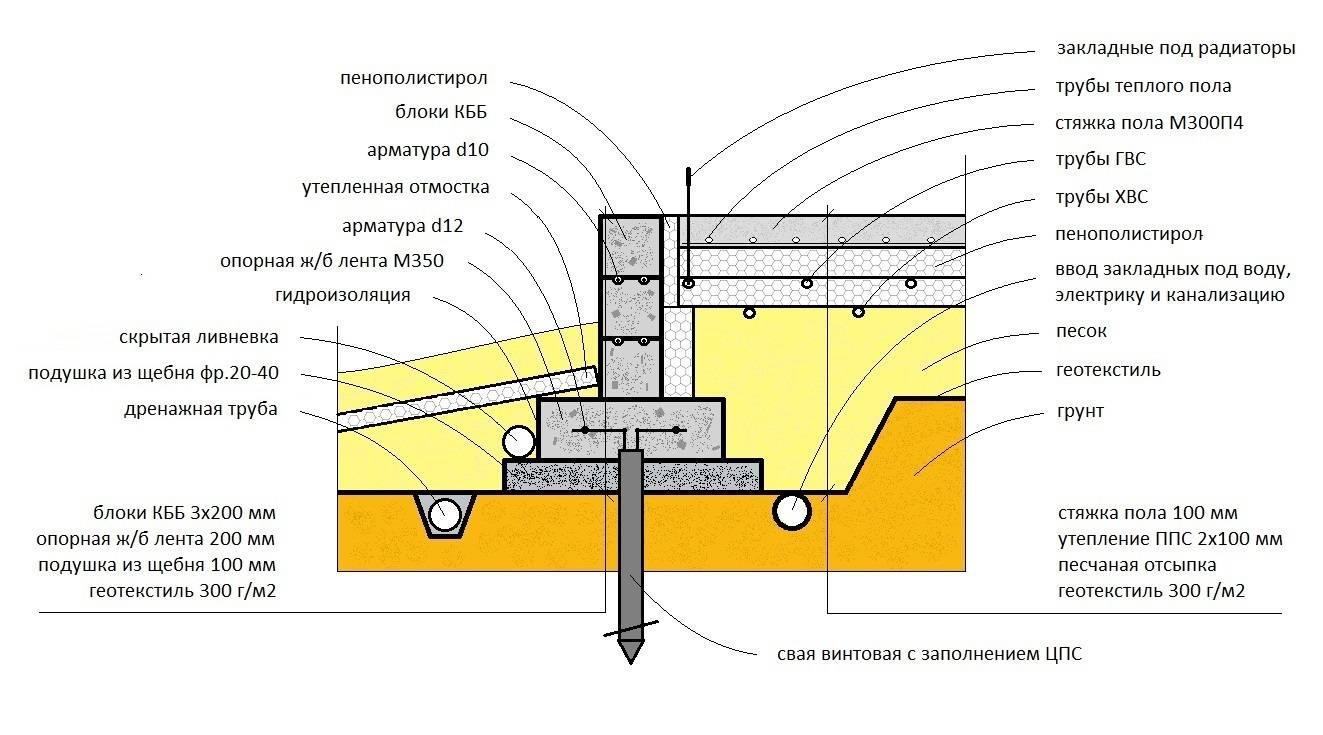

В классическом виде УФФ представляет собой сборный ленточный фундамент, сложенный из 3-х — 4-х рядов КББ (пустотелых или полнотелых керамзитобетонных блоков) (200х200х400 мм). Сечение ленты – 600 – 800 (высота) х 200 (ширина) мм. Каждый ряд блоков армируется двумя стальными прутками «десятками».

Финская плита, фундамент.Важная деталь: лента из КББ возводится на монолитной, армированной бетонной «пятке», размером – 600 (ширина) х 200 (толщина) мм.

Фундамент утепляют изнутри экструзионным пенополистиролом, после чего периметр засыпается песком, песок утрамбовывается, прокладываются все необходимые инженерные коммуникации. Затем заливается бетонная стяжка с трубами, как вариант, тёплого пола.

Т.е. устраиваются классические и хорошо знакомые пользователем нашего портала полы по грунту. Также УФФ, для удешевления и ускорения строительства, можно возвести без использования классической деревянной опалубки.

Делается это так: роется траншея (фактически, снимается только плодородный слой), в нее втрамбовывают щебень, выстилают полиэтиленовую плёнку, внешние края которой заводят на КББ.

Блоки являются бортиками для заливки бетонного основания, а также выступают в роли съёмной опалубки. После заливки «пятки» и застывания бетона блоки убирают и используют для кладки ленты.

Как это сделано, наглядно демонстрируют следующие фотографии, взятые из темы «Финский фэн-шуй под СПб» пользователя портала с ником Tim1313.

Также интересен вариант строительства УФФ с использованием полнотелых пескоцементных блоков, которые использовал Дмитр173, решивший самостоятельно повторить финский фундамент.

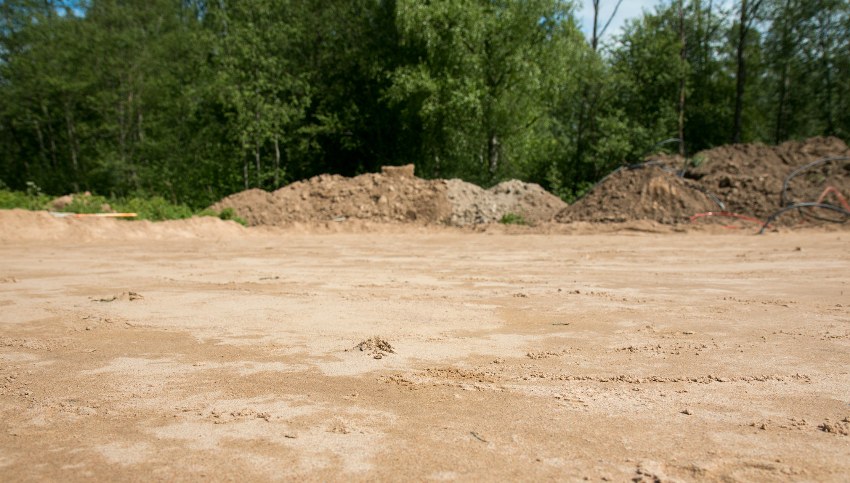

Выполнение земляных работ и создание дренажной системы

Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.

Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его

После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа

Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента

Последовательность действий выглядит следующим образом:

• на геотекстиль укладывается слой щебня;
• по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
• монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
• заполнение траншеи щебнем, которая сверху покрывается геотекстилем.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

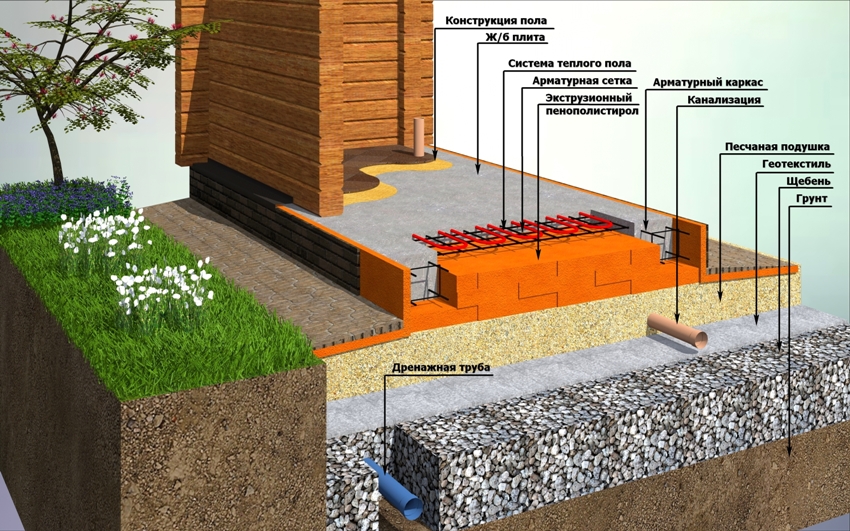

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания. Все слои укладывают в четкой последовательности

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Преимущества и недостатки

УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне

Это важно при отделочных работах и эксплуатации жилья

Плюсы применения технологии УШП фундамента:

• экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
• нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
• нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
• сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.

Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.
