Когда ставить более двух циркуляционных насосов?
При организации отопительной системы может понадобиться несколько циркуляционных насосов. Если в частном доме установлен только котел, можно обойтись одной насосной системой. В более сложных проекциях отопительной системы возможна установка сразу нескольких циркуляционных насосов. Два и более агрегата допускаются при следующих условиях:
- в доме установлено от двух котельных для обогрева большой квадратуры;
- система отопления включает несколько направлений, распределенных по ветвям. Например, система на теплый пол, батареи, котлы, бойлеры;
- использование гидравлического разделителя;
- для бесперебойного движения воды в системе теплых полов.
Если в частном доме есть несколько источников тепла с разными видами топлива, для каждого потребуется собственный насос на отопление.
Принудительная циркуляция в системе отопления
В отопительной системе с принудительной циркуляцией монтировать насос обязательно. Его можно врезать в подающей трубе или обратной. Поскольку постоянно обслуживать насос затруднительно и неуместно, необходимо предупредить попадание абразивных примесей. Это можно сделать путем установки защитного фильтра-грязевика.

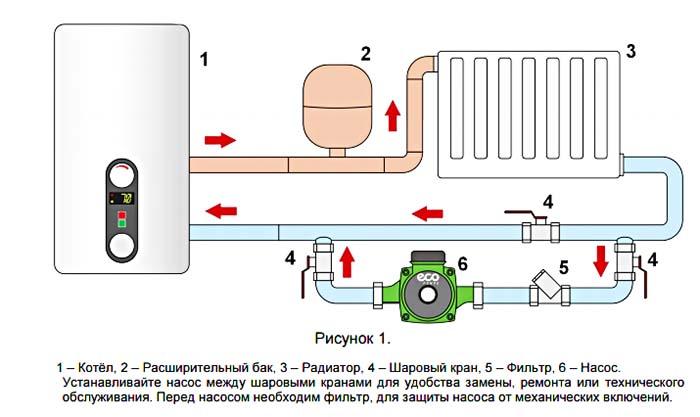

Для бесперебойного доступа к насосу с обеих его сторон смонтируйте краны. Через шаровые краны вы сможете получить доступ к циркуляционному насосу для его замены или ремонта. При установке кранов вы сможете в нужный момент перекрыть их и слить воду из этой части системы.
Как последовательно встроить вспомогательное устройство в систему отопления
Для монтажа циркуляционного насоса используют однотрубную или двухтрубную систему отопления. Перед началом обязательно изучите инструкцию, приложенную к прибору. Во время подготовки из обвязки удаляют воду, затем проводят чистку труб от грязи, коррозии и накипи. Устройство монтируют согласно плану, заполняют теплоносителем и начинают эксплуатировать.

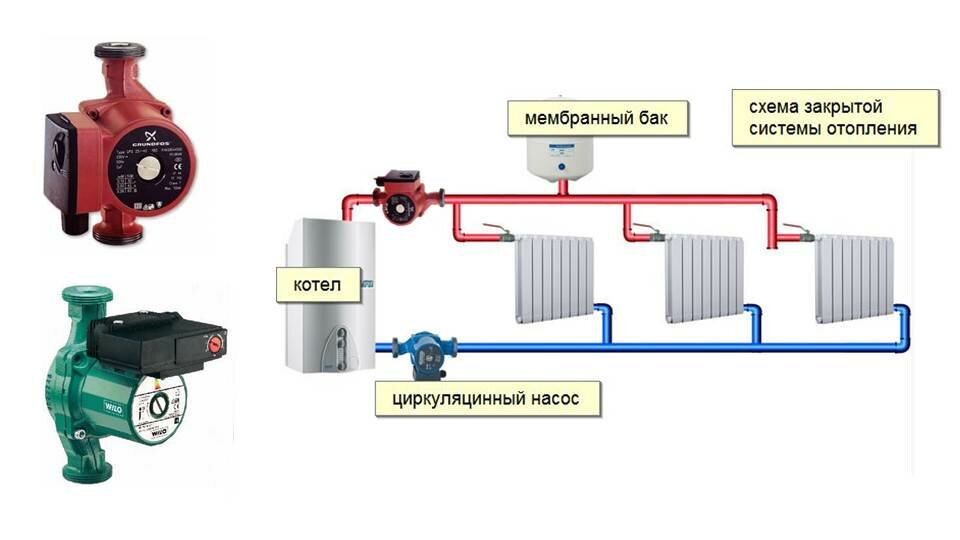

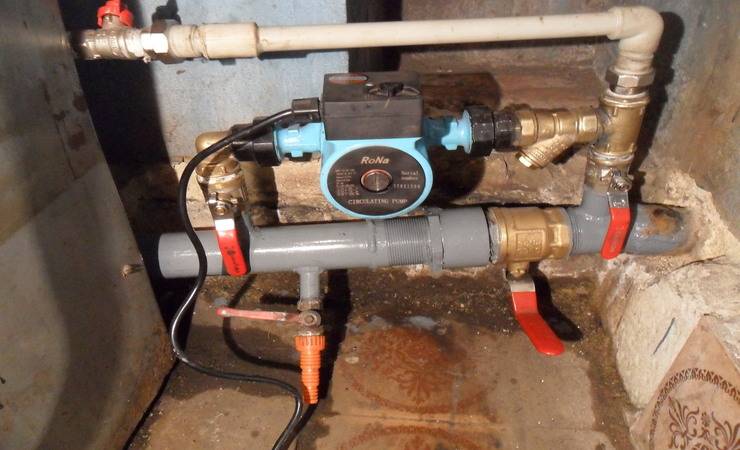

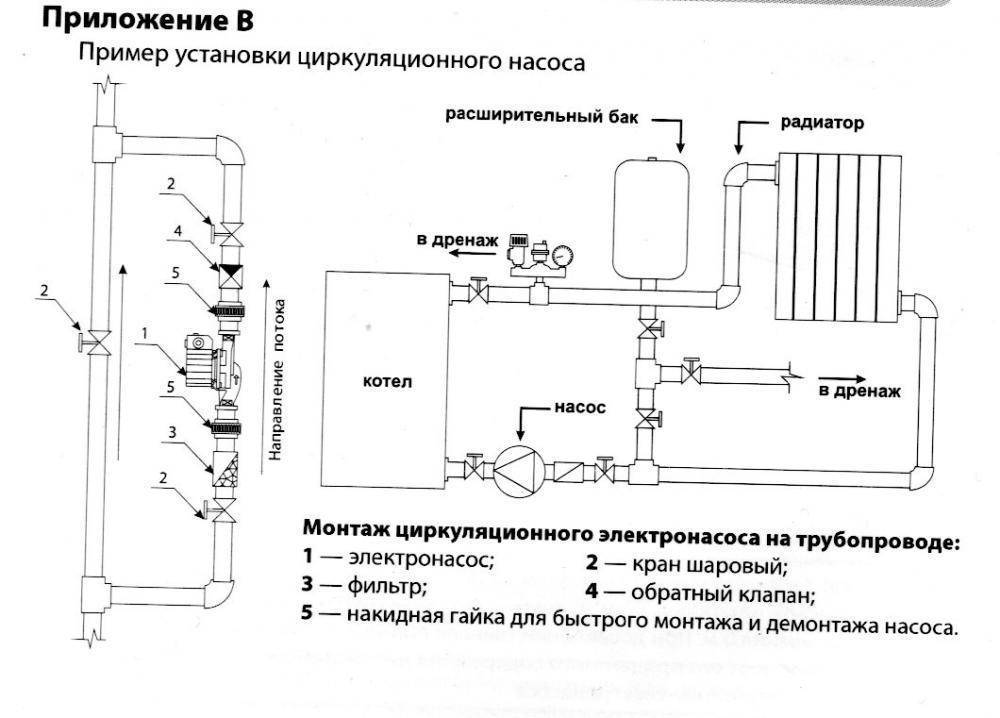

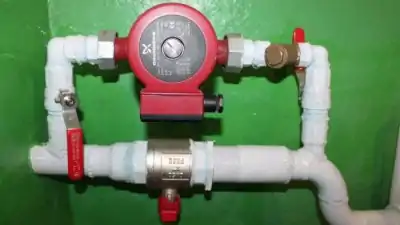

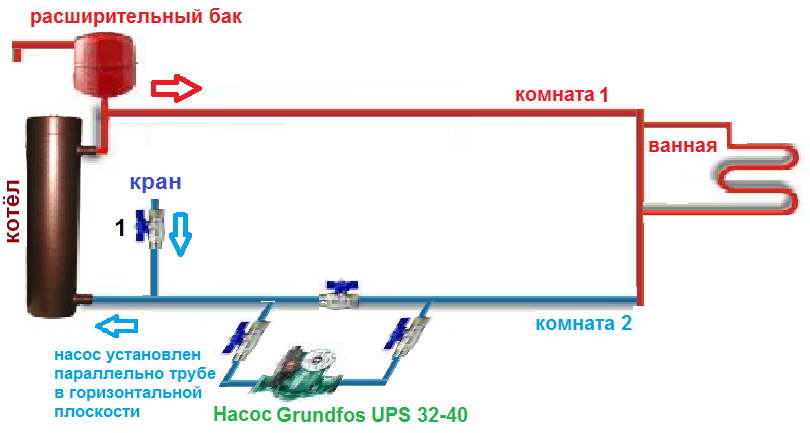

Насос предпочтительней ставить на обратку, используя байпас. Последний помогает перекрывать ток жидкости, если возникла необходимость замены деталей или устранения неисправностей.
Учитывайте диаметр трубы отвода: она должна быть меньше, чем магистраль.
С обеих сторон байпаса размещают краны для защиты от аварий. При необходимости, их перекрывают. На центральную часть обвязки устанавливают ещё один. Он помогает направить рабочую жидкость в насос циркуляции. Перед входом желательно поставить фильтр, очищающий воду от примесей и твёрдых солей.
Классификация

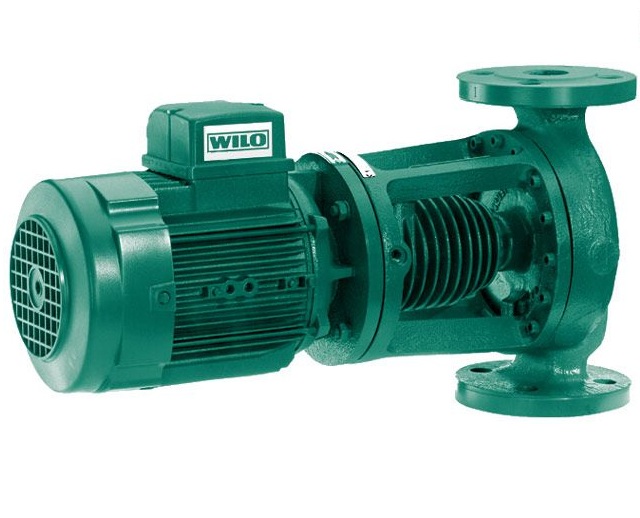

Агрегаты бывают двух типов. Первый тип — «сухие» насосы. В оборудовании такого типа теплоноситель и ротор не взаимодействуют друг с другом. Рабочая часть ротора изолирована и отдалена от двигателя уплотнительными кольцами из нержавеющей стали. При запуске кольца приходят в движение, тонкая водяная пленка герметизирует соединения из-за разного давления в системе и в окружающей среде.
КПД «сухого» агрегата составляет около 80%. Это оборудование очень чувствительно к загрязнению воды в системе, и при попадании мелких частиц быстро выходит из строя. Насос сухого типа работает довольно шумно, поэтому при его установке следует позаботиться о звукоизоляции помещения.

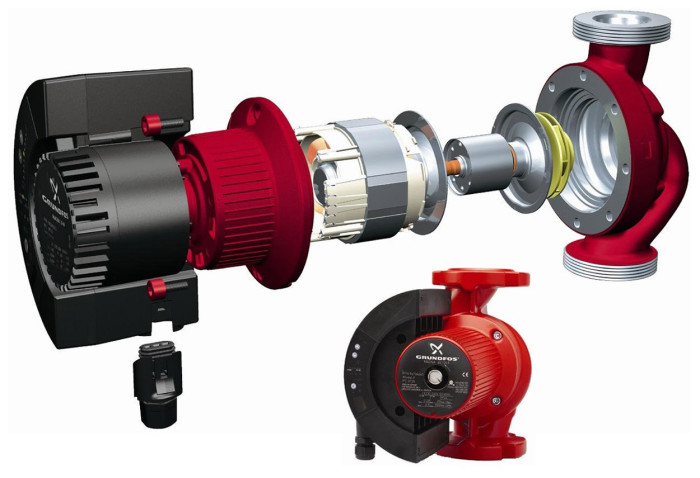

«Мокрые» насосы отличаются своей конструкцией от «сухих». Крыльчатка его расположена непосредственно в теплоносителе. Статор и подвижная часть механизма разделены специальным стаканом, обеспечивающим гидроизоляцию двигателя. «Мокрые» агрегаты дешевле и в эксплуатации, и в ремонте, работают тише, чем «сухие».
К недостаткам оборудования «мокрого» типа относится их низкий КПД ⎯ всего около 50%. Это связано с низкой герметизацией гильзы, разделяющей статор и теплоноситель. Хотя даже такой производительности вполне достаточно для отопления любого частного дома.
Устройство Navien Delux Coaxial
Слово Coaxial в названии котла означает использование коаксиальных дымоходов (труба в трубе). Такая система удобна тем, что для подведения воздуха в камеру сгорания и отведения отработавших газов используется только одна труба, которая может быть выведена из помещения на улицу кратчайшим путем. В целом, котел принципиально не отличается от изделий других брендов. Отметить можно удобное расположение расширительного бачка и нестандартное расположение вентилятора – он находится снизу под горелкой.
Примечательно, что в котлах Navien нет встроенной панели управления. Все регулировки осуществляются с помощью отдельного пульта управления. Также пульт снабжен датчиком температуры и отображает различную информацию о состоянии работы оборудования и сообщит о возникшей неисправности кодом ошибки. Особенностью Navien также является наличие датчика давления воздуха, который осуществляет не только функцию проверки тяги, но и отправляет на блок управления данные для порционного контроля и определяет наличие обратной тяги. Если в дымоходе есть избыточное давление, например, вследствие задувания ветра подача газа на горелку будет прекращена и котел остановится.
В нижней части котла располагаются входы и выходы контуров отопления и ГВС, кран подпитки, сливная заглушка, фильтр очистки и предохранительный клапан сброса избыточного давления.

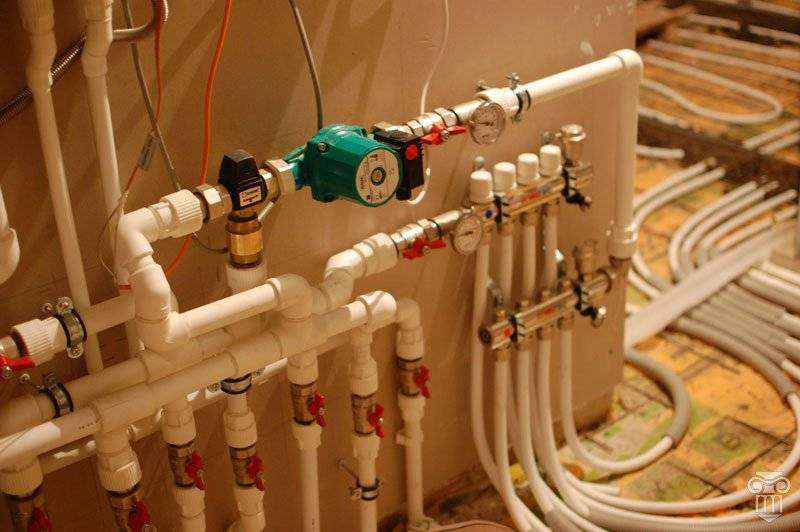

Два насоса в схеме с теплым полом
Справка! Если используется эта технология, насос необходимо монтировать горизонтально, обязательно после смесителя подачи. В некоторых системах используют по несколько устройств, по одному на каждый этаж.
Заполняя обвязку теплоносителем, не всякий раз получается удалить весь воздух. Последний блокирует путь жидкости, а спуск можно осуществить не через любой коллектор. Решением проблемы является вентиль, встроенный в насос циркуляции. Для выпуска газов достаточно повернуть его против часовой стрелки, подать воду, затем закрутить диск и включить устройство. При необходимости, процедуру повторяют.
Где ставится насос: советы и правила
Специалисты советуют монтировать систему возле самого котла. Ориентируйтесь на расстояние от котла до первого ответвления. Для монтажа подходят подающие и обратные трубопроводы. Оптимальная температура для установки насоса – до 115 градусов. Конкретное значение указывают в инструкции и технических описаниях конкретной модели.
Гидравлика котла также не влияет на установку любого насоса
Обратить внимание нужно только на правильность монтажа. Это касается ориентации ротора и обвязки
В многоэтажных частных домах принцип установки циркуляционного насоса в системе может отличаться. Если в доме сложная система теплоснабжения, лучше всего рассчитать по одному насосу на каждый этаж.
Если вы поставите один даже самый мощный агрегат, этого может быть недостаточно. По монтажу двух и более циркуляционных насосов стоит придерживаться такого же принципа. Удачным будет расстояние между котлом до первого ответвления. Такой принцип обеспечит поддержание оптимального теплового режима и экономию при оплате за отопление дома. Также не забывайте, что при обеспечении тепла на втором этаже потребуется меньше сырья. Это объясняется более холодным первым этажом. При отоплении верхнего этажа сжигается меньше топлива. При этом температура в помещении будет комфортной.

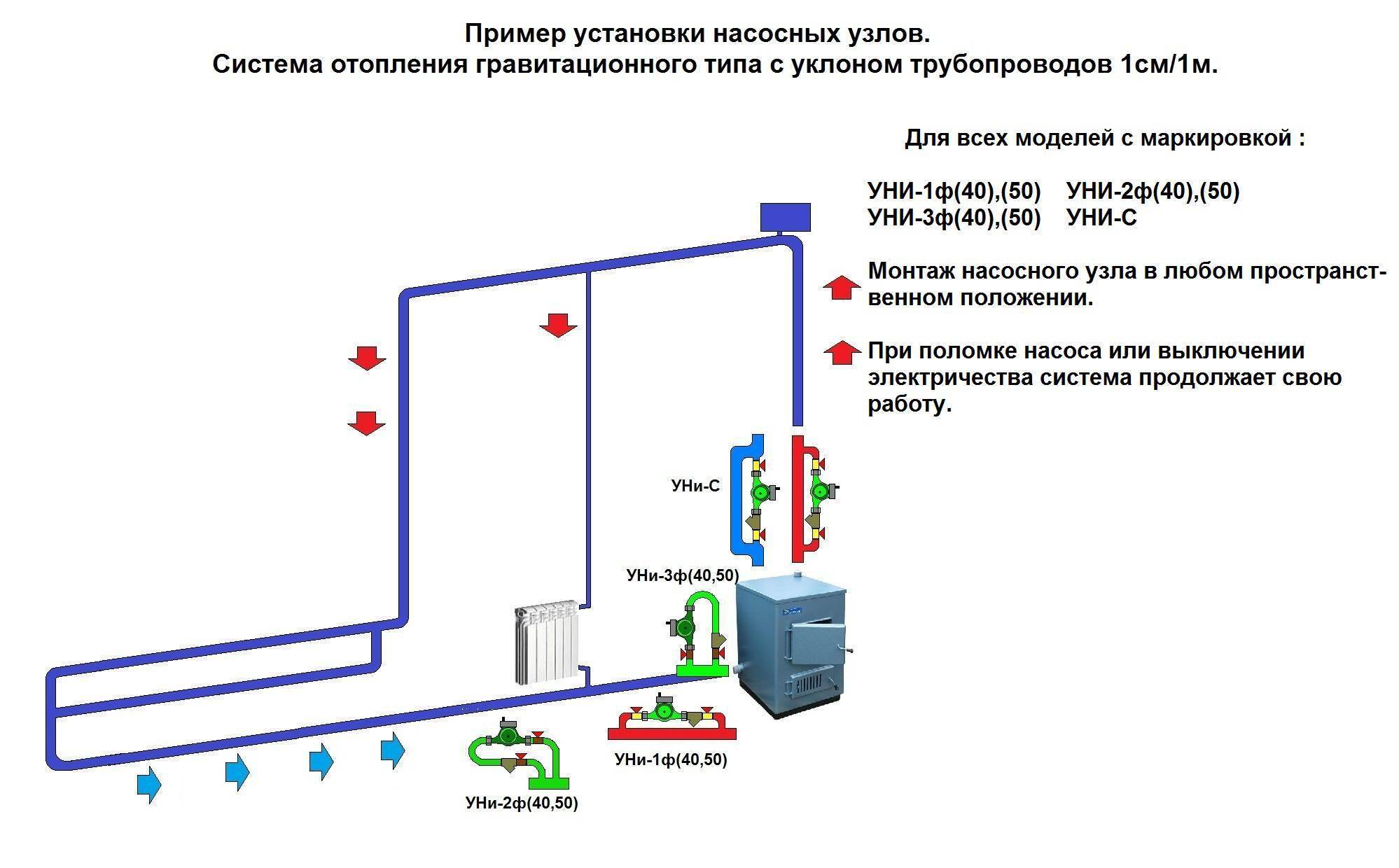

Все тепловые насосы распределены на системы с принудительной и естественной циркуляцией. Для первого типа установка мощного циркуляционного насоса будет обязательной, для второго – по желанию. Однако в механизмах с естественной циркуляцией прослеживается низкая теплоотдача.
Корректная работа насоса на отопление
Принудительная циркуляция в частном доме используется с целью прогрева всех труб отопительной системы. Все потребители системы должны получать достаточное количество тепла полноценного обогрева помещений. Это обеспечивается за счет достаточного напора. Под давлением в сопротивление гидравлической силе вода в трубах заполняет все точки системы. Расчеты оптимального давления лучше доверить профессиональным инженерам, которые могут просчитать все нюансы.
В случае с регулируемыми насосами в продаже вы найдете модели с вращениями ротора от 3 до 7 положений. Тогда в частном доме появляется возможность регулирования напора – уменьшение или увеличение, ориентируясь на температуру в помещении. Оптимальная скорость жидкости в системе рассчитывается и по упрощенной схеме:
- запустите систему отопления;
- зафиксируйте два температурных показателя – на входе в котел и на выходе;
- разница температур должна быть 10-20 градусов. Если этот показатель выше, рекомендовано увеличить скорость вращения. Если же температурная разница меньше 10 градусов, потребуется снижение напора;
- замерьте новые показатели через время.
В идеале средние показатели разницы должны быть в пределах 15 градусов в двух положениях. Скоростных режимов в устройстве может быть несколько. Чаще всего встречается 3 позиции, но может быть и больше. При настройках оптимального напора не рекомендовано переключать режимы при рабочем положении циркуляционного насоса. В этом случае отключите агрегат от системы, выберите другую позицию, после этого подключите снова.
Если у вас нет пирометра, определить температурные показатели можно только по установленным на магистрали термометрам. Ориентируйтесь на температурный диапазон с разницей 10-20 градусов. Если у вас не получается достигнуть показателя в этих показателях, циркуляционный насос на отопление подобран неправильно. Неэффективность системы оборачивается большим потреблением теплового источника и плохим прогревом помещения.
При неэффективной работе циркуляционного насоса вы сталкиваетесь с увеличенным расходом топлива. Также прослеживается большая нагрузка на отопительный котел. Вода должна быть оптимальной температуры – не слишком холодной или горячей.
Какие параметры устройства стоит учитывать при покупке?
Прежде, чем покупать и устанавливать оборудование, стоит изучить его наиболее важные параметры. Чтобы не ошибиться при выборе, ознакомьтесь с такими его характеристиками, как плотность теплоносителя, сила напора и температура воды. Также потребуется узнать диаметр труб, используемых для отопления здания.
Параметры циркуляционного насоса
Узнать, какие именно характеристики имеет выбранный вами насос, можно на упаковке, боковой стенке или в техническом паспорте агрегата. Напор производители обозначают литерой «H». Этот показатель означает способность устройства поднимать воду на определенную высоту. Он измеряется в метрах. Вторая характеристика – это потребление жидкости системой. Она обозначена литерой «Q» и измеряется кубическими метрами. Этот параметр равен мощности котла и зависит, в основном, от диаметра трубопровода.
Оборудование для улучшения циркуляции не предназначается для подъема жидкости
Из-за этого при покупке агрегата особое внимание стоит уделять именно параметру «Q». Если установленный котел не снабжен помпой, то дальнейшее потребление жидкости придется рассчитать самостоятельно. Большинство современных отопительных приборов уже имеют подобное оборудование
Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась
Большинство современных отопительных приборов уже имеют подобное оборудование. Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась.

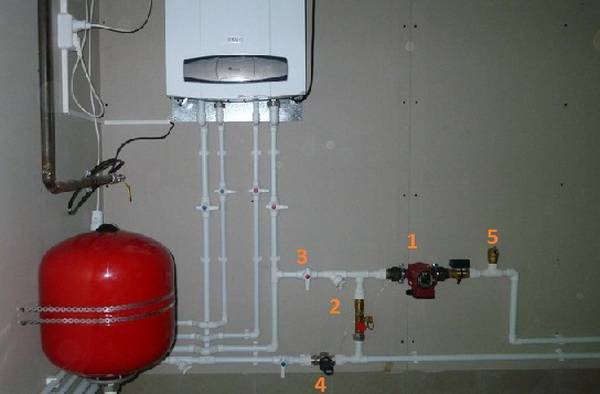

Монтаж дополнительного насоса
Приобретать очень дорогое оборудование не стоит. В любом случае использовать весь потенциал устройства не будут. Помимо этого, установленный агрегат отличается высоким уровнем шумов. Чаще всего длина трубы определяет мощностные характеристики оборудования: для каждых 10 м трубы устройство должно давать 0,5 м напора. На практике 100-метровое кольцо будет эффективно работать, если насос будет выдавать напор в 5 м. Покупая агрегат для трубопровода, не стоит забывать, что мощность устройства должна составлять на 10 % больше, чем показатель, который рассчитали жильцы.

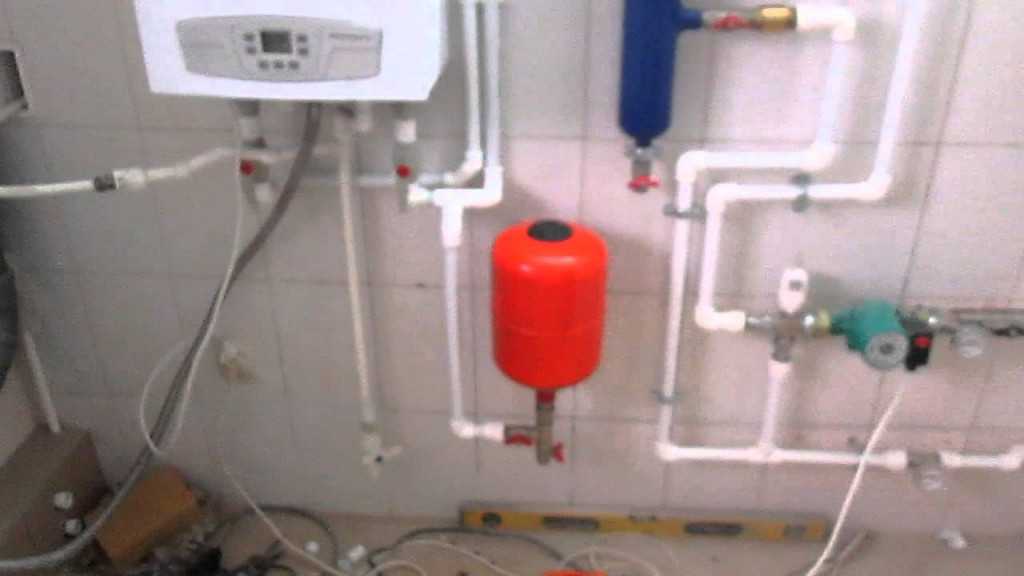

Дополнительный насос в системе отопления
В установленном в доме котле Vaillant имеется встроенный циркуляционный насос. Контуры отопления довольно протяженные, и такое ощущение, что мощности этого насоса не хватает. Система двухтрубная. Вопрос такой – можно ли установить дополнительный циркуляционный насос, который будет работать постоянно. Смущает то, что встроенный насос в каждом цикле работы отключается, правда очень ненадолго.
Можно, но надо установить гидравлический разделитель и от него включить насос. Если просто включить насос последовательно с котлом, то в момент нагрева воды он будет работать”в тупик”, что вредно для него. Или, как вариант, можно установить перепускной клапан. Один раз мы реализовывали такое решение, работает нормально. Но гидравлический разделитель мне больше нравится, т.к настраивать ничего не надо.
Обычно в настенных котлах насос довольно просто можно переключить на постоянную работу, это улучшит и гидравлику системы отопления. На всякий случай проверьте на какой скорости стоит переключатель насоса. По каким таким ощущениям Вы определили, что мощности насоса не хватает? Если разница температур на котле менее 20 или около того и не продавливается какой-то контур – надо сбалансировать контуры отопления. Если котел при этом не может набрать температуру – не хватает мощности котла. Без перепускного клапана и гидравлического разделителя дополнительный насос увеличенной мощности и напора против котлового можно установить следующим образом: между подачей и обраткой котла, прямо у котла установить полнопроходную перемычку L=300-400мм (чем меньше -тем лучше), допнасос установить на линии подачи за котлом и местом подключения перемычки на любом расстоянии от них. Т.е. получится два циркуляционных кольца – большое контура отопления и малое – котлового контура, при минимальном взаимовлиянии насосов. Так подключают свои гидронные котлы пиндосы. неполиткорректно, американоканадцы. Понятно, что при работе котла на ГВС, циркуляция в большом контуре сохраняется. Как обычно, фильтр перед допнасосом и краны.
схему показать , либо описать (длинна ветки , ф трубы , материал ) скорее всего засада в монтаже или неправильной балансировке системы
Спасибо всем ответившим. На самом деле я не уверен, что мощности насоса не хватает. Но на всякий случай хочу изучить возможность установки дополнительного насоса, поскольку до холодов уже недолго, а мёрзнуть не хочется. Систему отопления я сейчас переделываю, поскольку дом перестроил этим летом, и в новую часть нужно вести отопление. Труба – PPR 20, радиаторы Kermi тип 12, мощности котла с запасом, если считать суммарную мощность радиаторов. Сейчас СО уже функционирует, но в неком промежуточном варианте – часть радиаторов убрано, новые ещё не добавлены. И есть один контур некрасивый – трубы поднимаются на второй этаж, там радиаторов пока нет, затем идут по второму этажу метра 4, и опять спускаются вниз, к радиатору. Так вот этот радиатор и греется слабее, чем радиаторы в другом контуре, который так же охватывает 2 этажа, но в нем нет таких длинных прогонов без радиаторов. На втором этаже в горизонтальном участке трубы а поставил краны маевского, и выпустил воздух, иначе тепло вообще до того радиатора не доходило. Теперь он греется, но чуть слабее, чем все остальные. Скорее всего всё же воздух где-то остался, но знать как поставить доп. насос – на всякий случай нужно.
Схемы подключения

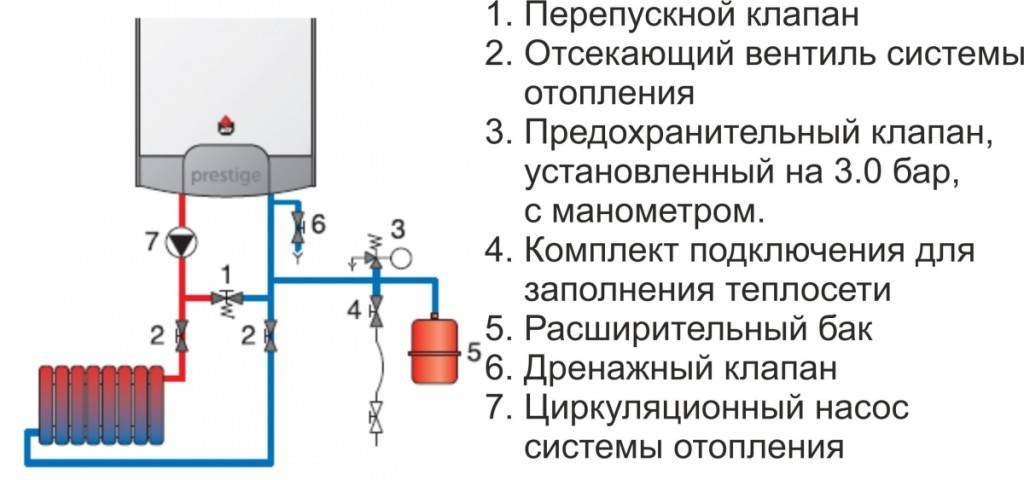

Подключение к настенному одноконтурному котлу
Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.
Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.
К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.
Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом
Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.
Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор, которые следует использовать для подключения к автоматике котла.
Вот это выглядит на примере газового котла Baxi Ecofour:
А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):
Подключение к напольному одноконтурному котлу
Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.
Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.
Подключение через коллектор или гидрострелку
Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.
Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.
Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.
Подключение к двухконтурному котлу
Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.
Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.
Нужен ли дополнительный насос для двухконтурного котла Навьен
После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.
Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.
Установка ещё одного насоса необходима в таких случаях:
- При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
- Для равномерной подачи теплоносителя по отопительной системе.
В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

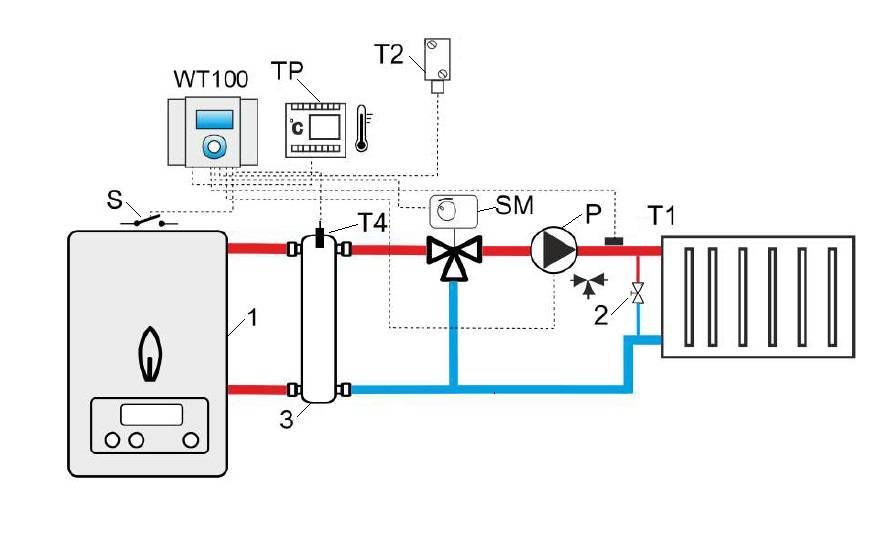

Зачем нужна гидрострелка

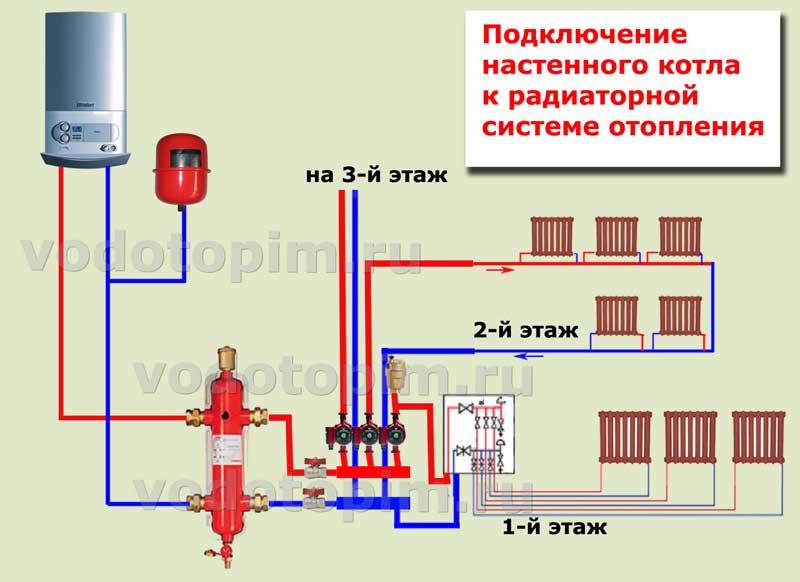

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:
- Автоматическое удаление скопившегося воздуха;
- Улавливание грязи из потоков теплоносителя.
Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов
Нюансы установки
При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:
- Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
- Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
- Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.
Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации. Монтаж агрегата проводится только после слива воды с системы
Монтаж агрегата проводится только после слива воды с системы

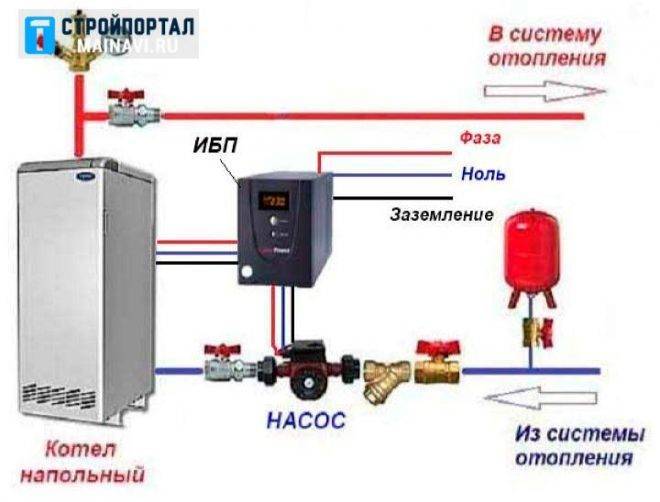

При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора
Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.
Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68
На какой скорости должен работать насос в системе отопления
Чтобы даже самый дальний радиатор хорошо прогревался, оборудование должно работать с правильной скоростью, в большинстве моделей предусмотрено от 3 до 7 режимов.
С помощью переключения можно достичь оптимального напора в магистрали и быть уверенным в продуктивности отопительной системы. Оптимальная скорость оборудования подгоняется по такому принципу:
- Для реализации потребуется пирометр.
- Отопление запускается и достигается максимально продуктивный рабочий режим.
- Производится замер температуры на входе и выходе труб с установленного напольного газового котла.
- Вычисляют разницу, если она превысила 20%, то скорость добавляют, а повторные измерения необходимо сделать через 30 минут.
- Если разница составила меньше 10%, это будет свидетельствовать о необходимости снизить скорость.
Оптимальным показателем, по мнению экспертов, будет 15% разницы между подающей трубой и обратной магистралью.
Двухконтурные газовые котлы
Эта система отличается от одноконтурной наличием такой функции, как нагрев воды для системы горячего водоснабжения. Из преимуществ двухконтурных газовых котлов стоит отметить следующие важные свойства:
- возможность пользоваться сразу двумя благами: горячей водой и теплом;
- компактные размеры;
- эффективная работа устройства;
- множество встроенных дополнительных функций, обеспечивающих контроль за работой системы и ее безопасностью;
- оборудование отличается удобством управления и простотой обслуживания.
Минусы двухконтурного устройства:
покупка, монтаж и обслуживание данного оборудования стоят довольно дорого (иногда владельцы дома просто не готовы потратить большой бюджет за один раз);
