Установка дымохода сэндвич своими руками: инструкция и правила монтажа

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

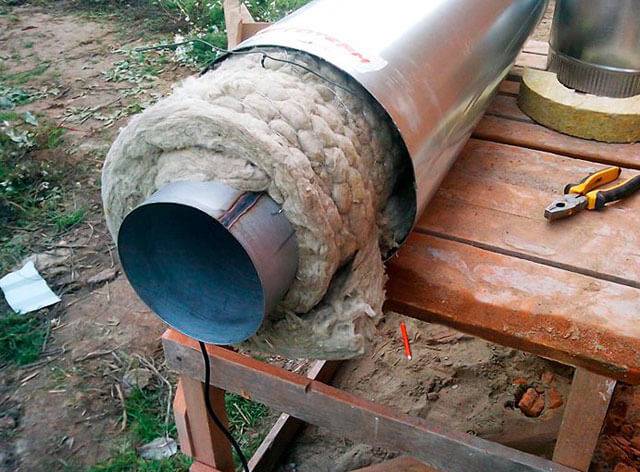

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Частые ошибки монтажа сэндвич дымохода:

1. Двустенный дымоход сразу подключён к каменке.
2. Отсутствие или недостаточность противопожарной разделки в перекрытии.
3. Переход двустенного дымохода в одностенный выше кровли.
4. Недостаточные расстояния от дымохода до горючих поверхностей.

1. Двустенный дымоход сразу подключён к металлической печи.

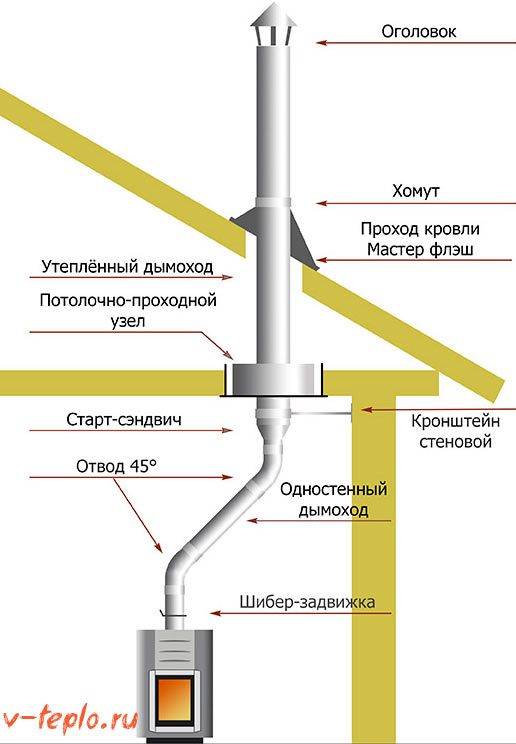

Первый (нижний) элемент дымохода, тот который будет ближе всего к огню, должен быть одностенным.

Одностенная труба незакрытая утеплителем проветривается наружным воздухом, таким образом мы остужаем саму трубу и снимаем температуру внутри дымохода.

Если не остудить газы в начале дымохода то выше, уже на двустенной, утеплённой, части дымохода, происходит перегревание и внутренняя труба будет испорчена.

Печь Бавария с сэндвич дымоходом.

2. Отсутствие или недостаточность противопожарной разделки в перекрытии.

Защита стен и мягкий утеплитель в противопожарной разделке

Отсутствие противопожарной разделки наиболее частая причина пожаров, по вине дымоходов.

У сэндвич дымохода, несмотря на то что он состоит из двух стальных контуров между которыми негорючая изоляция, обязательно должна быть противопожарная разделка в перекрытии.

Я считаю что перекрытие это самый ответственный узел при монтаже любого дымохода.

Опасность в том, что мы не видим и не контролируем что происходит внутри перекрытия.

Дымоход, в месте прохода перекрытия, может нагреваться сильнее т.к. он полностью закрыт и ему некуда отдавать температуру.

Внимание! Сэндвич дымоходы нагреваются!

Сэндвич дымоходы могут быть довольно горячими на внешних своих стенках, от этого никуда не деться и это нужно учитывать при монтаже.

По сегодняшний день, в СНИПе нет отдельной нормы для установки сендвич дымоходов.

Есть общая норма противопожарных разделок для дымоходов и эта норма требует 380 мм. негорючего материала, от дыма до защищённой поверхности.

Если мы посчитаем, то при сечении дымохода 120 мм. дыра в перекрытии должна быть 880 мм.

Эта норма будет действовать если производитель дымохода не зарегистрировал собственные технические условия для выпускаемого дымохода. Таких случаев, если честно, не много, большинство дымоходов не регламентируют каких то особенных норм монтажа, поэтому норма остаётся от СНИПа. А это 380 мм. до защищённой поверхности.

Ниже пример заводской противопожарной разделки если посмотреть размеры то сразу понятно что этого не хватает до нормы.

3. Переход дымохода в одностенный выше кровли.

Правильный монтаж сэндвич дымохода выше кровли.

Переход выше кровли с двустенного дымохода на одностенный, приводит к попаданию влаги в утеплитель, это разрушает утеплитель внутри дымохода.

Нет никакой возможности качественно и герметично закрыть место перехода на одностенный дымоход. Всё что люди пробуют применять для этой цели не работает из за расширения, при нагревании, одностенного дымохода.

Никакие герметики, юбки, резинки и пр. в этом узле не работают!

Я лично всегда удивляюсь подобным решениям и особенно странно, что часто, делать так, советуют продавцы в магазинах.

Такая странная экономия всегда приводит к разрушению утеплителя внутри дымохода. Всегда!

Сейчас есть дымоходы с утеплением вермикулитом, он не боится влаги, но и они не рассчитаны на то чтобы внутрь дымохода шла вода.

4. Недостаточные расстояния от дымохода до горючих поверхностей.

Допуски эти, в отличии от противопожарных разделок в перекрытиях, прописаны у производителей дымоходов в инструкциях по монтажу.

Чаше всего это 25 см от дымохода. Но лучше уточнить у производителя.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

• болгарку для разрезания металла и дрель для сверления отверстий
• шпатель, стамеску и кельму
• шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
• небольшой молоток и крестовую отвертку,
• защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

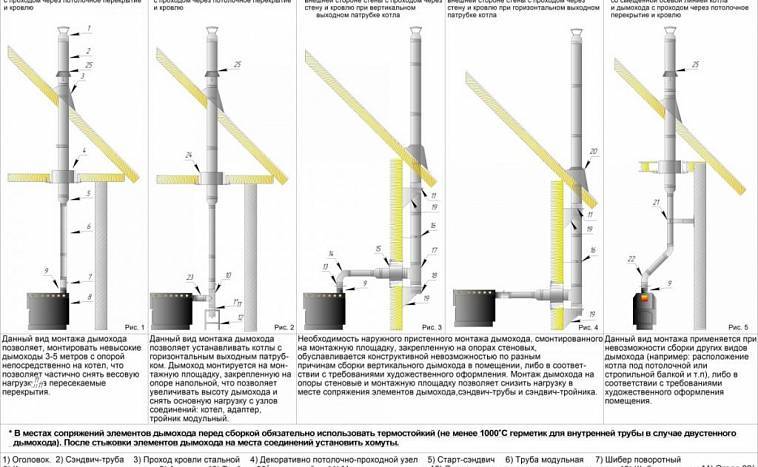

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Что представляют собой сэндвич трубы?

Что такое сэндвич труба? Сэндвич трубы дымохода представляют обычную, по сути, конструкцию, когда одна стальная труба, вставлена в другую. А образованный просвет, «залит» специальным теплозащитным материалом. Слой теплозащиты несет в себе всю нагрузку во время работы котла, поэтому температура внешней стороны не позволяет образовывать конденсат. Да и касательно пожарной безопасности – это очень хорошо. Нет прямого соприкосновения с перекрытиями и стенками, от чего предпочтительней устанавливать такие трубы именно в деревянных домах. В остальном, сэндвич из нержавеющей стали полностью идентичен, с классическим однослойным каналом.

Устройство сэндвич-трубы

Особенности эксплуатации дымохода

Сэндвич трубы — продукт нового поколения. Они имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Ее необходимо дважды за отопительный сезон убирать. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к уменьшению тяги.

Как правильно эксплуатировать трубу

Поэтому придется постоянно чистить трубный дымоход. Для облегчения задачи в нижней его части устанавливается специальный стакан, или прикрепляется дверка, обеспечивающая доступ к внутренней части сэндвич трубы. Существуют правила, соблюдение которых предотвращает образование слоя сажи. Вот основные из них:

1. Для топки печи или камина необходимо как можно реже использовать дрова из хвойных пород деревьев. При сгорании они выделяют смолы, которые очень быстро оседают на внутренних стенках сэндвич трубы.
2. Такой же результат можно получить, если кидать в печь сырые дрова. Печники предупреждают, что влажные пары столь же опасны для дымохода, как и смолы.
3. Не стоит каждый раз сжигать в печи бытовой мусор.
4. Если в доме появилась печь на дровах или камин, позаботьтесь и заготовьте заранее дрова лиственных пород. Покупайте хорошо просушенную древесину.
5. В качестве эффективной профилактики в конце топки бросайте в печь охапку осиновых дров. Они очень быстро прогорают и дают высокое пламя, которое хорошо выжигает сажу в дымоходе.

Монтаж сэндвич-дымохода через стену

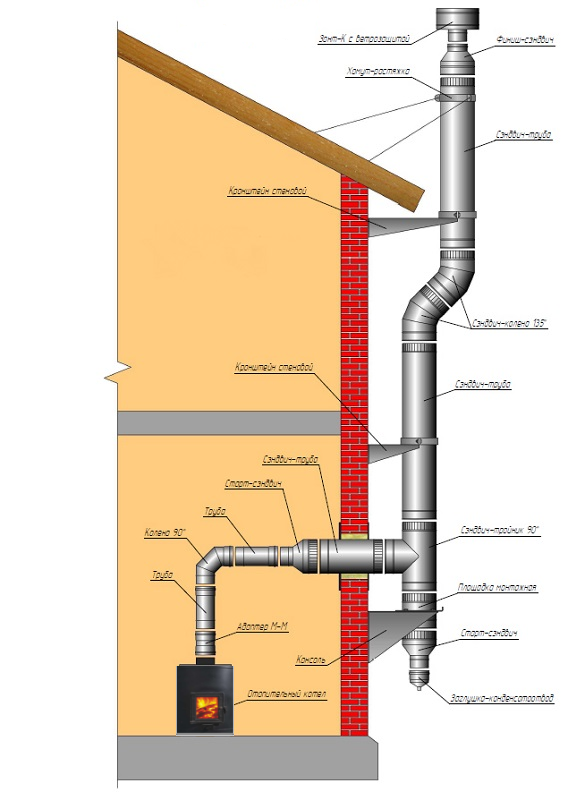

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

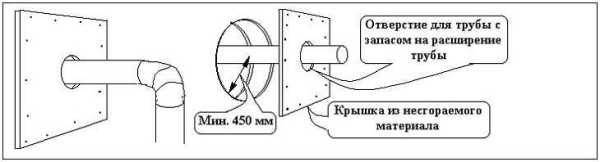

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

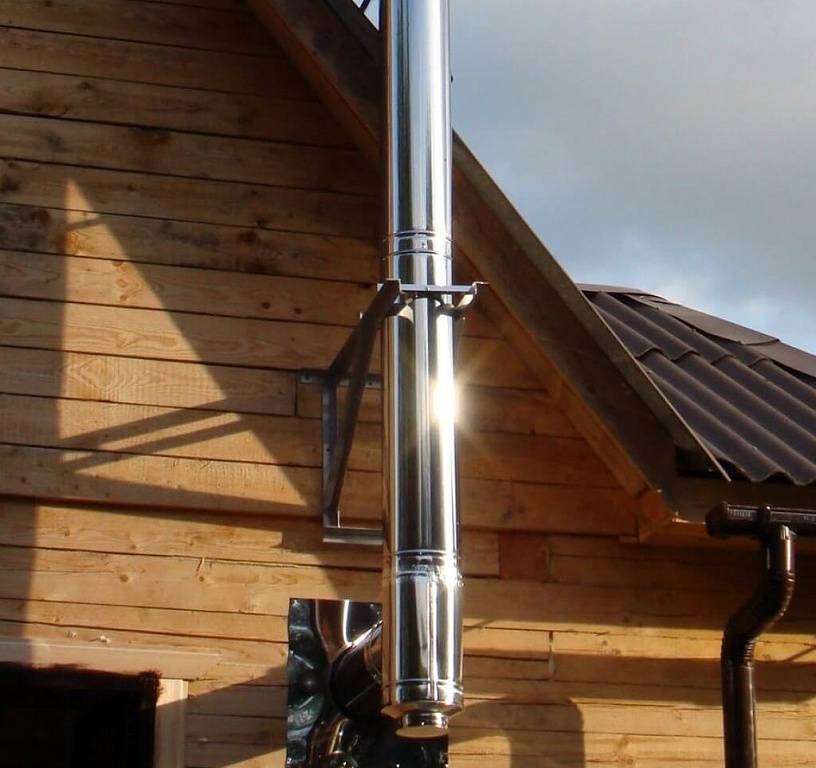

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб

Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала

Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Эксплуатация дымоходных сэндвич систем

После монтажа дымохода следует провести пробную топку, чтобы проверить герметичность стыков, убедится, что примыкающие конструкции и материалы не нагреваются.

В первое использование системы может проявиться легкое задымление и специфический запах от нагревания остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке запрещается использовать какие-либо моющие средства. Обзор лучших средств и способов чистки рассмотрены в другой нашей статье.

Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Преимущества дымоходной трубы из стали

Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.

При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.

При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.

Преимуществами стальных труб являются:

• Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
• Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
• Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
• Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
• Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
• Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.

Рекомендуем ознакомиться:  Почему шумят или гудят трубы отопления в квартире, и как это исправить

Как провести дымоход через крышу

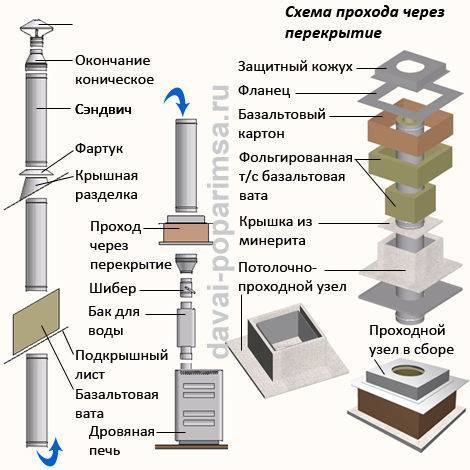

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

• В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
• Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа

Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Статья по теме: Теплица с открывающейся крышей своими руками

Как рассчитать систему дымоотводного канала?

При составлении проекта ориентируются на требования к подобным системам, так как есть обязательные нормативные документы, за следованием им следит служба технического надзора.

1. Размеры. Общая высота дымохода должна быть как минимум 5000 м, иначе нормальную тягу обеспечить невозможно. Горизонтальные участки, превышающие 1000 мм, запрещены по той же причине. Диаметр всех элементов дымохода равняется этой величине патрубка отопительного прибора. Общее число поворотов не больше трех.
2. Обязательная дополнительная защита, комплектующие элементы. В неотапливаемых помещениях и на тех участках, что находятся вне стен здания, дымоотводные трубы нужно качественно утеплить. Горючие кровельные материалы — веская причина для установки специального «предохранителя» — искрогасителя.
3. Участок дымохода над кровлей. Если крыша плоская, то длина верхней части должна быть как минимум 500 мм. Для двухскатной конструкции те же требования, но с одним условием: расстояние от конька до трубы меньше 1500 мм. Превышение этой цифры означает необходимость монтировать дымоход вровень с коньковым брусом.
4. Проход через элементы здания. Минимальный зазор между трубой и перекрытием — 200 мм. При проходе дымохода через негорючую кровлю дистанция между ней и трубой должна составлять не менее 130 мм. Стыки модулей на уровне перекрытий, в толще стен запрещены. 700 мм — минимальное расстояние швов от стен, пола, потолка.

Если дымоход будет проходить через помещения здания, то для его монтажа приобретают модули с теплоизоляцией. Любой другой вариант требует закрытия конструкции кирпичной кладкой.

Так как сейчас большую популярность приобретают трубы-сэндвичи, чаще дымоходы монтируют снаружи зданий. В этом случае системы крепят на наружной стороне стены кронштейнами. Второй способ — использование металлического профиля для сооружения вертикальной несущей конструкции. С целесообразностью таких решений спорить трудно, потому что отпадает необходимость в проходах через перекрытие и кровлю. Безопасность вынесенной за пределы дома конструкции — еще один большой плюс.

Инструментарий и перечень нужных материалов

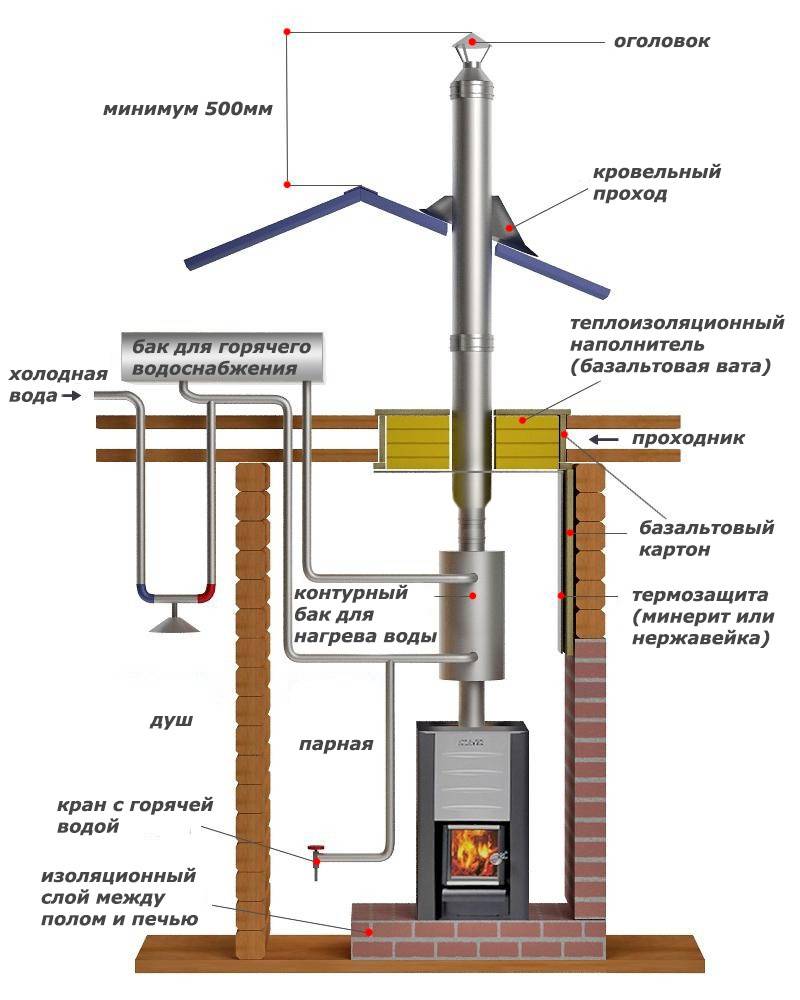

Теперь стоит рассмотреть, ка произвести монтаж дымохода в бане из сэндвич труб.

Перечень деталей и материалов будет следующим:

• Для начала нужно обзавестись достаточным количеством трубы.
• Детали для создания перехода сквозь потолок и кровлю – как правило, это проходной узел и кровельный фартук. Их можно либо купить, либо сделать самому.
• Теплоизолирующий материал, которым может служить керамзит или базальтовая вата.
• Переходники и тройники. Они нужны для организации поворотов трубопровода.

Для монтажа сэндвич трубы для бани своими руками понадобится обзавестись такими элементами и инструментами:

• Хомуты для фиксирования стыков и закрепления трубы к стене. Крепежи лучше размещать через каждые 150 см или в зонах разветвления труб. Чтобы стыки получались герметичнее, можно воспользоваться жароустойчивыми герметиками.
• Сверху на дымоход устанавливают оголовок, защищающий трубу от осадков.
• Инструментарий: лобзик, стамеска, отвертка, шуруповерт, уровень и рулетка.
