Воздуховоды для кухонной вытяжки: материал, форма, монтаж

Основные характеристики пластиковых воздуховодов

Воздуховоды из пластика оптимальны для обустройства вентиляционной системы в помещениях, рассчитанных на постоянное пребывание людей. Найти нужный размер не составит труда: производители предлагают широкий модельный ряд.

Размеры сечения пластиковых воздуховодов для офисов, квартир и частных домов варьируют от ста до пятисот миллиметров. Небольшой вес позволяет собирать элементы системы одному человеку, без посторонней помощи.

Сравнение с другими материалами склоняет чашу весов в пользу пластика, воздуховоды из стали весят почти в два, а асбестоцементные — в три раза больше, соответственно, монтаж потребует больше времени и сил.

Современные технологии производства полимерных вентиляционных труб позволяют сделать их внутреннее покрытие идеально  гладким. Дополнительно каждая пластиковая труба для вытяжки подвергается антистатической обработке.

В результате в процессе эксплуатации не образуется статический заряд, поэтому частицы пыли не притягиваются к поверхностям трубы, просвет не сужается и не уменьшается тяга. Благодаря этому конструкция не нуждается в постоянной чистке.

При монтаже пластик можно легко разрезать ножовкой на отрезки необходимой длины.  Если потребуется собрать длинную конструкцию, отдельные секции можно стыковать путем нагрева торцов.

Такое соединение обеспечивает полную герметичность воздуховода. Физические свойства материала обеспечивают практически полную бесшумность работы вытяжки.

Упрощают сборку системы нужной конфигурации дополнительные фитинги, доборные элементы, переходники из разных материалов.

Есть ряд ограничений по использованию полипропиленовых воздуховодов: их нельзя устанавливать в помещениях с открытым огнем, высокой температурой воздуха, например, в саунах.

Нагрев труб до 166-190 °С вызывает деформацию стенок, что создает препятствия для движения воздушных масс. Возгорание происходит при температуре от 850 °С.

При горении выделяются вредные вещества: стирол, бисфенол. Уровень токсичности отличается в зависимости от вида пластика, но любой из них при горении представляет серьезную угрозу для здоровья.

Преимущества и недостатки

При устройстве вентиляции обычно используют металлические, пластиковые и гибкие гофрированные трубы, зачастую совмещая их на разных участках для достижения максимальной производительности.

Вид труб	Преимущества	Недостатки
Металлические	прочность; длительная эксплуатация; не накапливают грязь; гладкая поверхность увеличивает скорость прохода воздушных масс; устойчивы к перепадам давления и температуры; устойчивы к УФ-лучам.	гулкость; при монтаже нужны специальные инструменты для достижения герметичности соединений; относительно большой вес усложняет процесс монтажа.
Пластиковые	эстетичность; малый вес упрощает монтаж даже на сложных узлах; низкая шумность; гладкие стенки повышают скорость транспортировки воздуха; недорогая стоимость; долговечность.	разрушаются под действием низких температур и становятся хрупкими под влиянием УФ-лучей; пожароопасны.
Гибкие	растягиваются и сдвигаются на требуемую длину; принимают любые кривые формы; работоспособны в температурном диапазоне от -30 до 1200.	гофрированность снижает скорость транзита воздушного потока; накапливают на поверхности пыль, гарь и копоть; хрупкие и ломкие.

Чтобы нивелировать имеющиеся недостатки разных видов воздуховодов и создать надежную и производительную систему вентиляции, при проектировании иногда применяется методика совмещения.

Так, основные магистрали монтируются из металлических труб, от них по помещениям расходятся аккуратные пластиковые или текстильные элементы, а на кухне и в санузле при устройстве принудительной вентиляции монтируются для удобства гофрированные изделия.

Производительность

Для благоприятной атмосферы мало правильно подобрать габариты оборудования относительно плиты, нужно еще определиться с производительностью.

Этот показатель измеряется в м3/час. При подсчете учитывается площадь кухни и высота потолков. Согласно нормам воздух за час должен обновляться 10-12 раз. Требуется увеличить полученное число на 20-30 %: это считается запасом мощности.

Так что для помещения в 12 кв. м и высотой потолка 2,7 м необходима производительность не менее 500 м3/час (12 x 2,7 x 12 x 1,3 = 505,44).

Чтобы не пришлось производить сложные расчеты самостоятельно, смотрите таблицу.

Некоторые требования по монтажу воздуховодов

Эти требования регламентируются нормативными документами – СП 73.13330.2012 и СП 60.13330. Данные своды правил устанавливают, что:

• монтаж гибких воздуховодов необходимо производить, полностью их растянув;
• не следует допускать провисания вентиляционных рукавов;
• запрещается прокладывать гибкие и полужесткие воздуховоды системы вентиляции, если вертикальный отрезок такого воздуховода будет охватывать больше 2-х этажей;
• в местах соприкосновения с грунтом, в бетонных конструкциях, подвалах, цокольных этажах устанавливаются исключительно жесткие вентиляционные трубы;
• прокладка воздуховода через стены должна выполняться с использованием специальных гильз из металла и переходников.

Напоминаем также, что установить эффективную вытяжку на кухне с газовой плитой и воздуховодами к системе естественной вентиляции можно лишь, если ваша квартира расположена на последнем этаже дома. В противном случае газовики запрещают оборудовать кухню принудительной вентиляцией.

И самое главное – монтаж элементов системы вентиляции жилого дома, как и расчет диаметра сечения воздуховодов, лучше всего доверить профессионалам.

Воздуховоды – как выбрать правильно ✮Большой выбор воздуховодов на портале TopClimat.ru

Статья подготовлена при помощи специалистов компаний PirroGroup и ТРЕЙД ГРУПП.

Принципы выбора вентиляционной трубы

Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:

• герметичностью;
• устойчивостью к возгоранию;
• минимальными размерами;
• соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:

• форме сечения;
• используемым материалам.

Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

• Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
• Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.

Прямоугольные вентиляционные трубы из нержавеющей стали

• Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.

• Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.

Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.

Гибкий воздуховод с теплоизоляцией

Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Форма воздуховодов

По форме сечения их подразделяют на следующие виды:

• прямоугольные. Такие воздуховоды удобно располагаются за шкафами. В продаже они существуют в виде отдельных секций и переходников между ними. Это позволяет проложить любую траекторию от вытяжного устройства к вентиляционной шахте. Подходят для кухонь с любой высотой потолка. Обладают весьма эстетичным видом. Однако они обладают меньшей производительностью, чем воздуховоды другой формы;
• круглые. Не подходят для кухонь с низкими потолками, так как очень громоздки. Если выпускное отверстие прямоугольное, то требуется специальные переходники с прямоугольного сечения на круглое;
• овальные. Обладают плюсами и минусами круглых воздуховодов.

Одной из разновидностей прямоугольных воздуховодов являются плоские конструкции. Они компактны и их легко скрыть от глаз. Выпускаются в трех стандартных размерах:

• 110х55 мм. Применяются для вытяжек производительностью не более 300 м3/ч;
• 120х60 мм. Такие воздуховоды способны пропускать через себя уже больший объем воздуха, но не более 350 м3/ч;
• 206х60 мм. Самые крупноразмерные воздуховоды. Они устанавливаются к высокопроизводительным вытяжкам, когда требуется высокая степень очистки воздуха от запахов.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

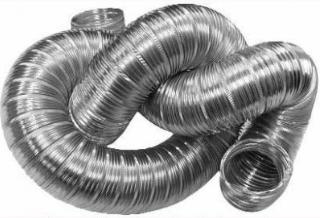

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

• их можно установить под всяким углом;
• в случае необходимости они растягиваются до определенной длины или сжимаются.
• имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

• изделия квадратной формы легче спрятать над навесным потолком;
• трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Подводим итоги

Итак, мы рассмотрели нюансы построения вентиляции канализации в доме, теперь скажем напоследок пару советов, которые помогут справиться с этой задачей легче:

• В квартирах канализацию лучше вентилировать через стояки, вытяжная труба должна выходить на пол метра из кровли, чтобы ветер уносил вредные запахи подальше;
• В планировке учитывайте, что диаметр стока равен диаметру канализации. Также для удобства и по желанию допускается соединять несколько стояков в единую вытяжку;
• Запрещается соединять фановую трубу с дымоходом или вентиляцией дома;
• Лучше отказаться от дефлектора даже если вам рекомендую использовать это устройства. Он становится причиной конденсата в трубах;
• Если фановая труба выходит под кровлей снизу, то учтите, что труба легко сломается зимой снегом, поэтому сделайте так, чтобы снег не съезжал;
• Выводите трубу подальше от окон и балконов других людей, иначе в будущем они придут к вам с претензиями.

Теперь вы готовы, после прочтения статьи приступайте к делу и сделайте канализацию лучше.

Вентиляцией стараются оборудовать все жилые строения, а также промышленные предприятия. Отсутствие вентиляции сразу же заметно, оно ощущается вследствие изменения микроклимата в помещении, застое воздуха и т.д.

Любой мало-мальски обжитый дом нуждается в вентиляции, особенно это касается домов в частном секторе. Но не каждый может себе эту самую вентиляцию позволить.

Стоимость установки даже простейшей вентиляции исчисляется в тысячах долларов. А что уж и говорить о крупных вентиляционных системах, где один только расходы на материал для некоторых покажутся космическими.

К счастью, народные умельцы сразу определили интересный способ существенного удешевления вентиляции, за счет монтажа ее своими руками из канализационных труб.
